Подключение двухклавишного выключателя: схемы советы инструкция + фото

Подключение двухклавишного выключателя

Двухклавишный выключатель — важный элемент для регулировки степени освещения в квартире или частном доме. Лампочки подключаются группами или по одной, свет на них подается отдельной клавишей.

Очень часто во время ремонта при монтаже новой проводки возникает вопрос, как подключить двухклавишный выключатель, чтобы обеспечить несколько режимов освещения. Как сделать подключение двухклавишного выключателя безопасным — читайте в статье.

Конструкция и принцип действия двухклавишного выключателя

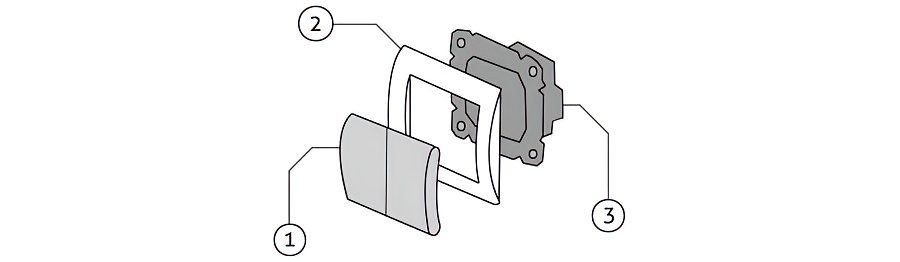

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

  1. Двух клавиш (двигающиеся вверх-вниз части).
  2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
  3. Клеммников (те места, к которым подводят напряжение или ток).

Конструкция-выключателя

В редких случаях третий элемент — клеммные колодки — можно заменить в конструкции винтовыми зажимами. Разница в том, что первые долго и надежно держат провод, а вторые делают то же самое, но не зажимая провод, скручивая его, поэтому первый вариант проще подключить и дольше работать. В конструкцию также может входить дополнительная подсветка — диммер, расположенный на каждой клавише.

Внутри двухклавишного выключателя без подсветки есть два провода, идущие параллельно друг другу + вход для фазы. Каждая из клемм подходящих к клавишам, может независимо размыкать или замыкать контакт, который включает одну лампу, вторую лампу или все лампы сразу.

Провода выключателя двухклавишного

Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода. Это как раз позволяет сделать двухклавишная модель выключателя.

Принцип действия выключателя заключается в вариативности степени освещения:

  1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
  2. Есть возможность включить вторую клавишу — освещение изменится, так как одни части комнаты будут хорошо видны, а другие — немного затемнены.
  3. Третий вариант — включение всех ламп сразу — в положении “вкл” находятся обе клавиши — тогда комната получает максимум освещения.

Некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Подготовительные работы

Во время работ с электрикой нужно соблюдать предельную точность и осторожность, поэтому все материалы и инструменты, нужные для работы, должны быть приготовлены и куплены заранее:

  • отвертка плоская и крестовая;
  • плоскогубцы;
  • бокорезы;
  • изоляционная лента;
  • хороший строительный нож с острым лезвием (для зачистки концов проводов);
  • для обжима удобнее использовать специальный инструмент — обжимник (он не является обязательным, если провода не многожильные);
  • выключатель;
  • провода.

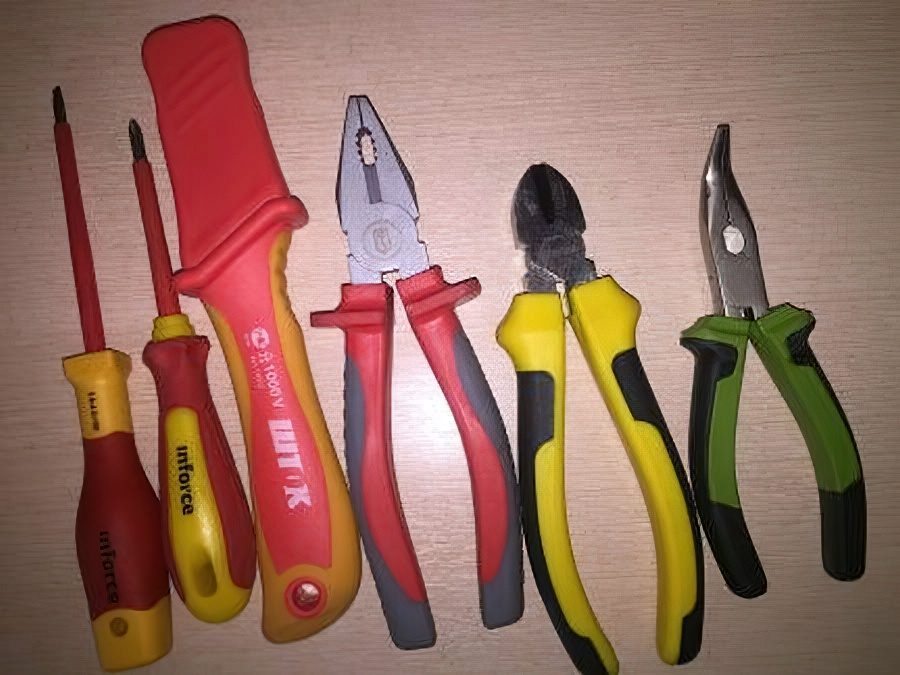

Инструменты для подключения выключателя

Очень важно перед началом работ отключить напряжение в сети!

Чрезвычайно важно заранее и правильно изобразить схему для подключения и проложить проводку.

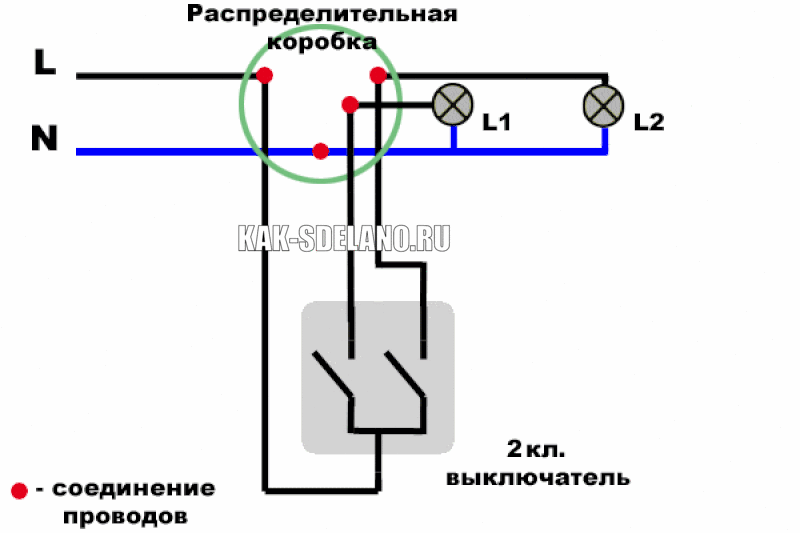

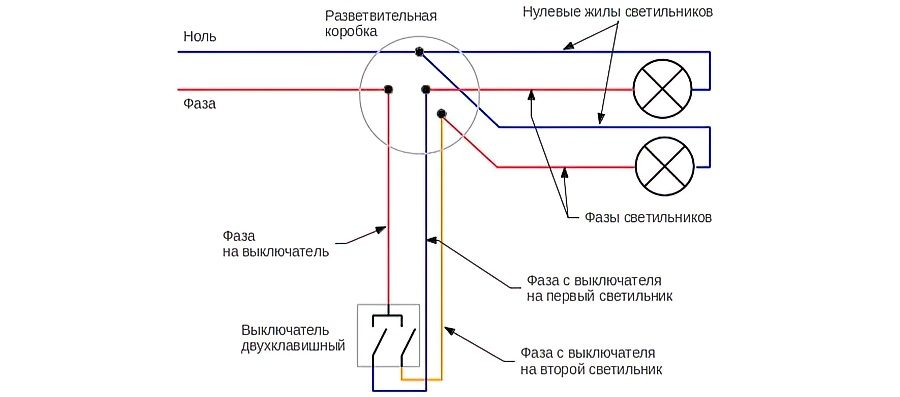

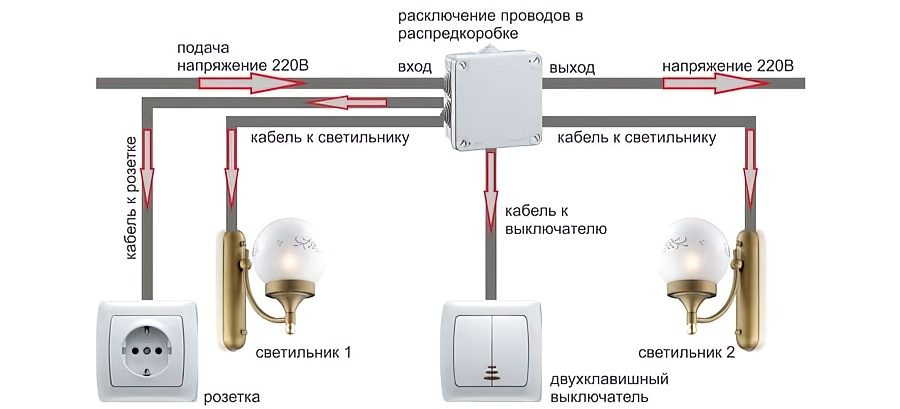

Схема подключения выключателя из двух клавиш

В схему должны входить такие три провода:

  1. Заземляющий провод (выводится на источник света, обозначается на схеме как «0» или с помощью стрелочки, указывающей вниз).
  2. Нейтральный провод (выводится также на источник света, обозначается буквой «N»).
  3. Фаза — провод, находящийся под напряжением, который при включении должен обеспечивать лампочки питанием (клеммы под фазный провод обозначаются латинской буквой «L»).

Последовательность подключения проводов

Осуществите прокладку проводки можно одним из двух возможных способов: открытым или закрытым. Для первого понадобятся дополнительные материалы — гофротрубы или штробы, для второго — нужно продолбить канавки в стенах.

Обратите внимание, что монтаж проводки делают перед оштукатуриванием стен и потолка.

Для установки подрозетника под выключатель придется выдолбить в стене углубление, можно воспользоваться зубилом и молотком, но лучше перфоратором со специальной коронкой.

Как подключить проходной выключатель читайте здесь.

Подключение двухклавишного выключателя

Перед тем как выполнять подключение нужно сначала зачистить концы проводов на 1-1,5 сантиметра для обеспечения хорошего контакта с клеммами. Если провода мощные, многожильные — на этом этапе нужно отпрессовать их концы.

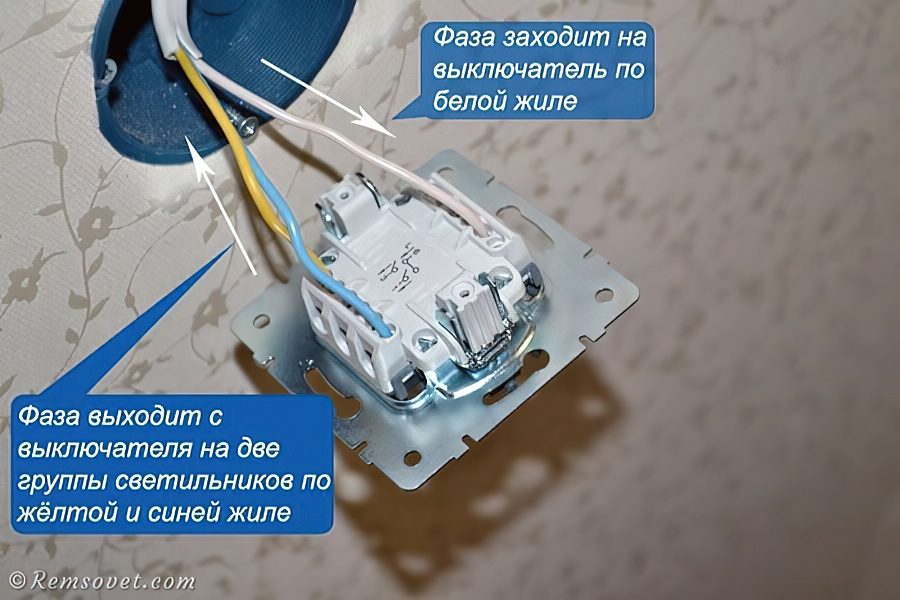

К выключателю с двумя клавишами должно подходить три провода. Один из них входной — фазный, а два остальных выходные, которые и будут подавать напряжение непосредственно на сам светильник.

Нейтральный провод и заземление, как уже упоминалось, присоединяются напрямую к источнику света (к лампочкам, точнее к их контактам).

После этого нужно отыскать фазный провод и вход под него(он, в отличие от выходов, один). Посмотрите на выключатель, предварительно освобожденный от верхнего кожуха. На нем должна быть нарисована хотя бы одна стрелочка. Она обычно указывает откуда и куда будет идти фаза. Возле основания стрелочки у провода-фазы должен быть вход.

Работа двухклавишного выключателя

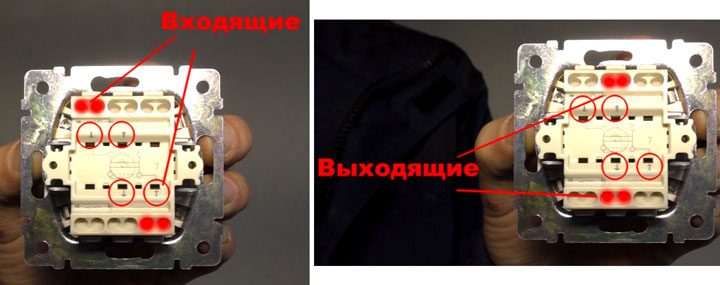

Как правило, в таких выключателях клеммы для входа фазы обозначены символом «L», в свою очередь клеммы для выходных кабелей обозначены символами в виде стрелок.

Чтобы точно найти фазу, используйте специальное устройство. А если его нет, можно определить это экспериментальным путем, подключив на время люстру или светильник.

Нужно поочередно плоскогубцами соединять попарно (не одновременно!) один провод с двумя другими. То есть вы выбираете один провод и подводите его сначала к одному из оставшихся, потом — к другому. Вот этот провод, от которого будет загораться то одна, то другая группа ламп (светильников), и является фазой.

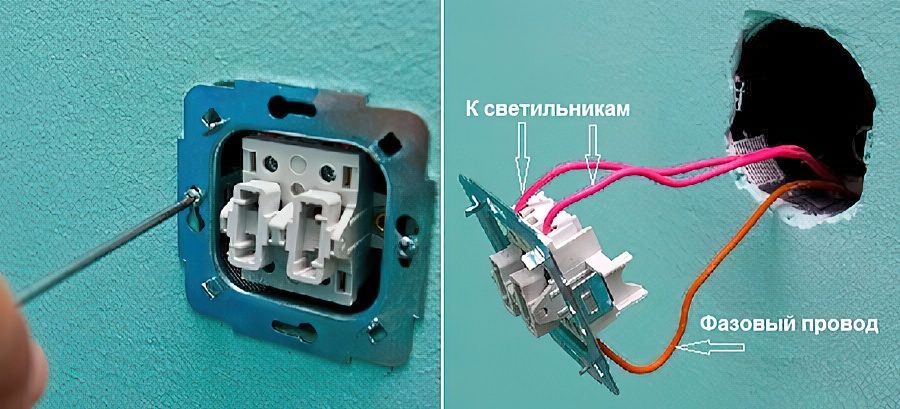

Когда фаза найдена, ее можно подключать ко входу выключателя (это первый провод, который идет к выключателю), а два других провода — к двум клеммам-выходам соответственно (это — второй и третий провода, которые идут к выключателю). Далее останется только заизолировать опасные места на проводах и вставить конструкцию в подрозетник, который следует прикрутить на место, заранее для этого подготовленное.

После останется только установить фурнитуру и можно проверять устройство в работе.

Что бы лучше понимать схему подключения, предлагаем посмотреть видео ниже, в котором подробно рассказана и на примерах показана схема подключения двухклавишного выключателя:

Подключение двухклавишного выключателя с подсветкой

В схему, описанную выше, выключатель с подсветкой вносит небольшие дополнения. А именно: появляется еще два проводка (для того, чтобы при выключенном свете горел красненький индикатор на каждой из двух клавиш — так легче искать включатель в темноте).

Дополнительные провода идут от мини-индикаторов, расположенных на клавишах. Далее нужно присоединить один из них к фазе, который идет сверху, а второй, который снизу к проводу, что идет к одной из двух ламп (групп ламп).

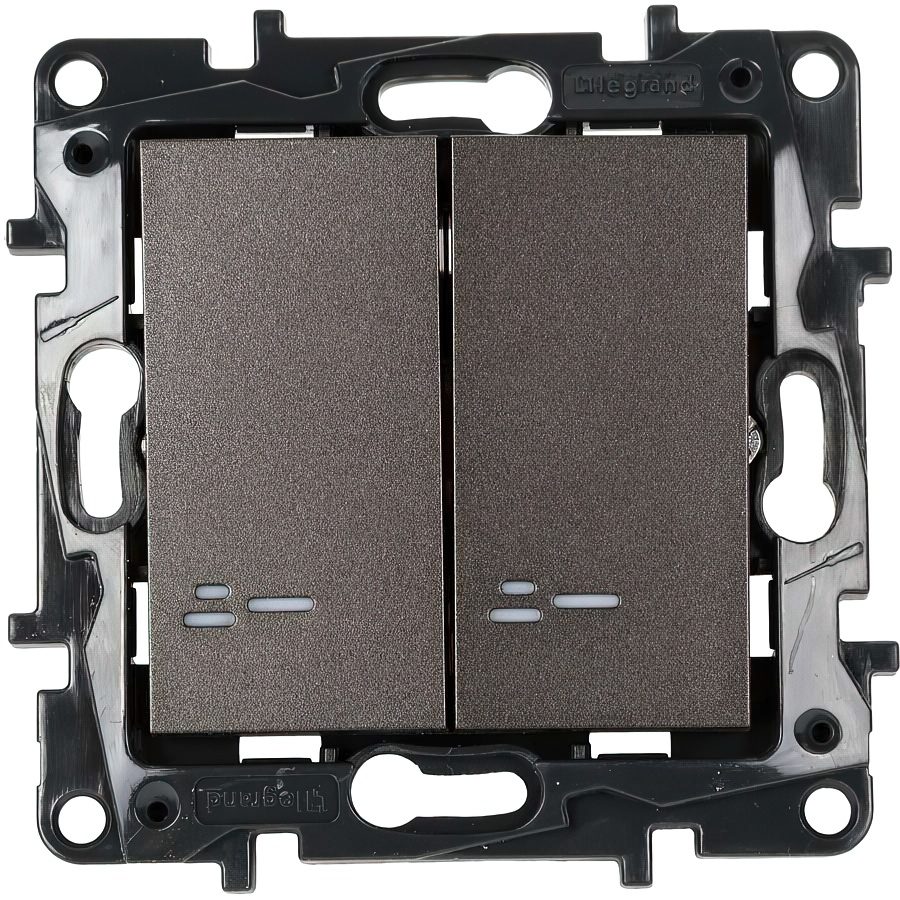

Двухклавишный выключатель с подсветкой

Полезные советы

  1. Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
  2. Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
  3. Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
  4. Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование — так называемый диммер.
  5. Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
  6. Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
  7. Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
  8. Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая — вытяжку.

Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!

Источник

Как правильно подключить проходной выключатель. Схема управление светом с 2-х и 3-х мест.

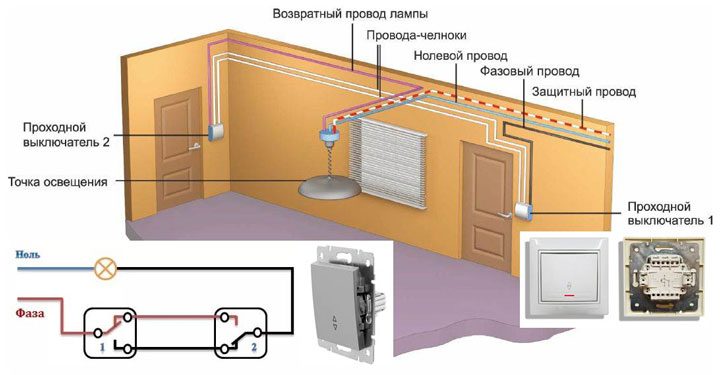

Прежде всего, перед выбором и покупкой нужно определиться, что же это такое — проходной выключатель, для чего он нужен, и в чем его отличие от обычных одно, двух и трехклавишных.

Одноклавишный проходной выключатель необходим для управления одним контуром или линией освещения из нескольких точек, расположенных в разных частях комнаты или всего дома. То есть одним выключателем вы включаете освещение при входе в комнату или коридор, а другим, но уже в другой точке, вы это же самое освещение выключаете.

Очень часто это применяется в спальных комнатах. Зашел в спальню, включил свет возле двери. Лег на кровать и у изголовья или возле тумбочки свет отключил.

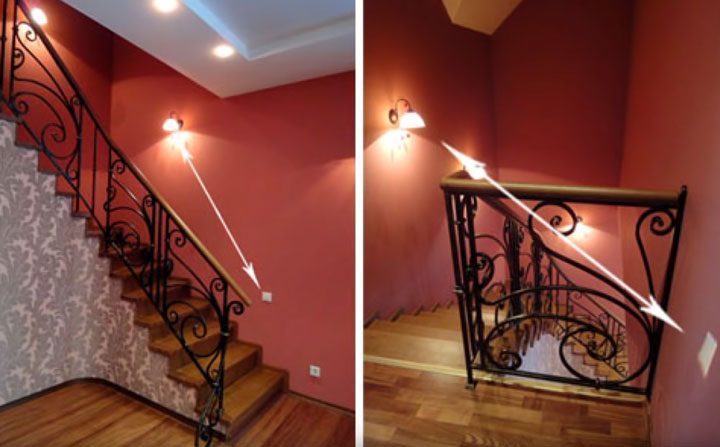

В двухэтажных особняках — включил лампочку на первом этаже, поднялся по лестнице на второй и там ее отключил.

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

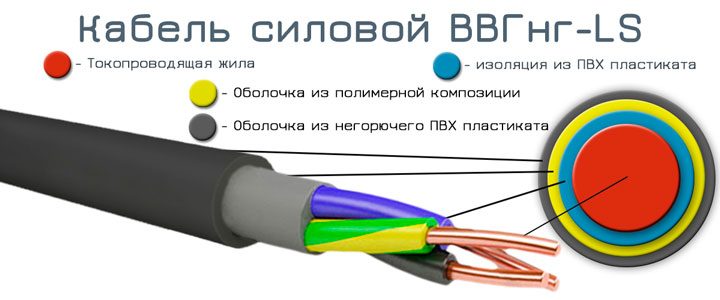

1 Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм2

2 Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

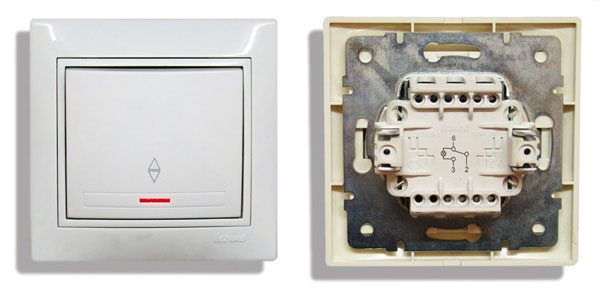

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

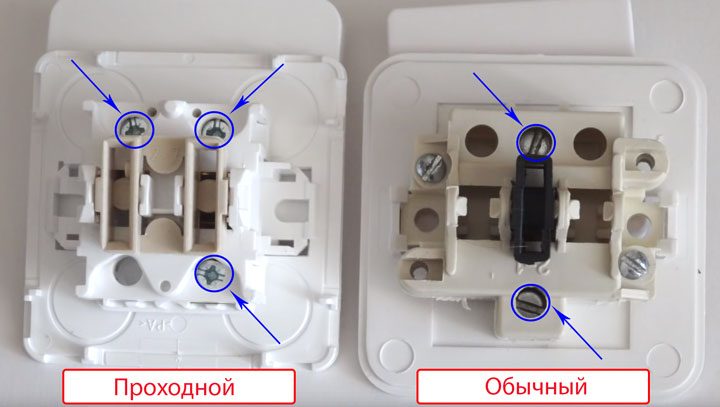

А вот с обратной стороны сразу видна вся разница:

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

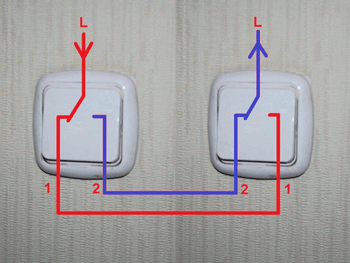

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

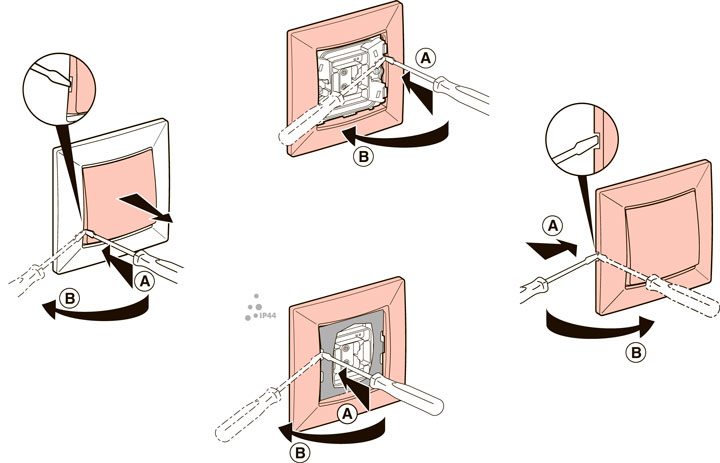

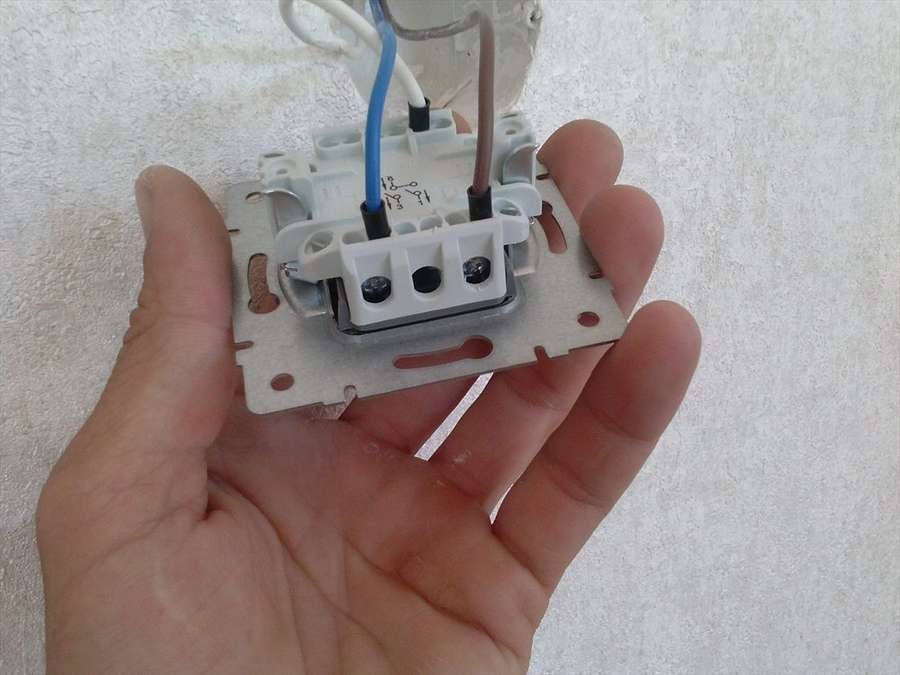

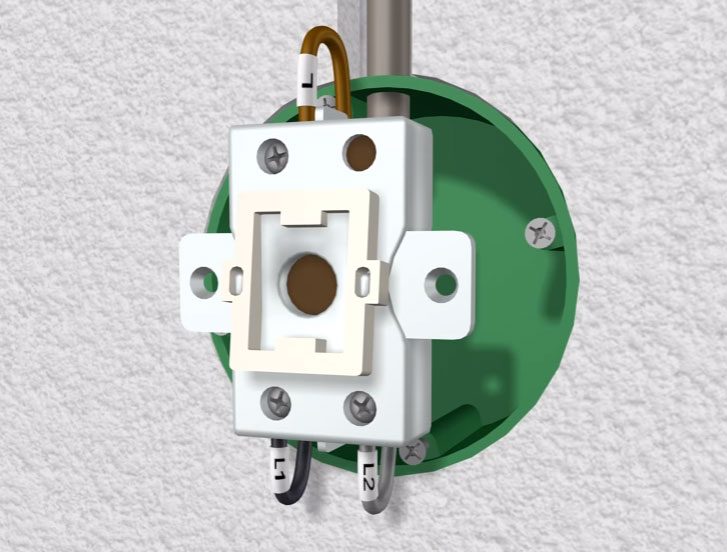

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

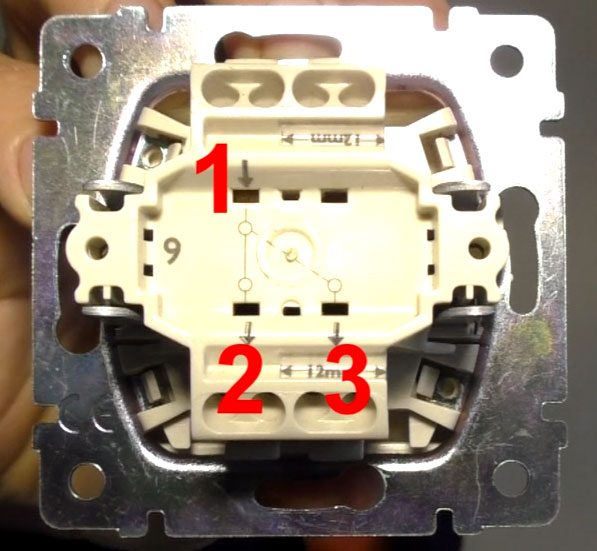

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

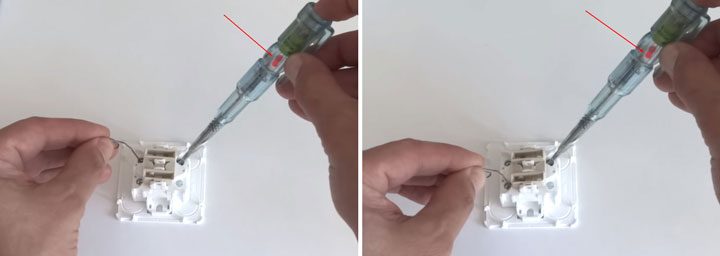

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

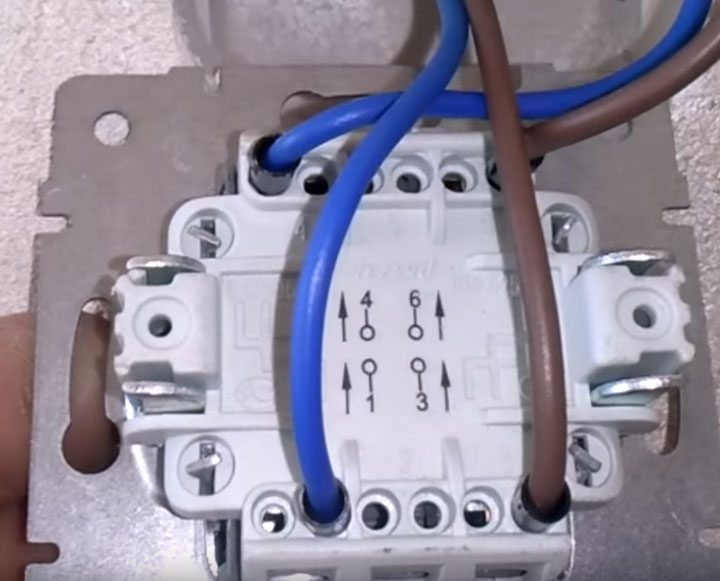

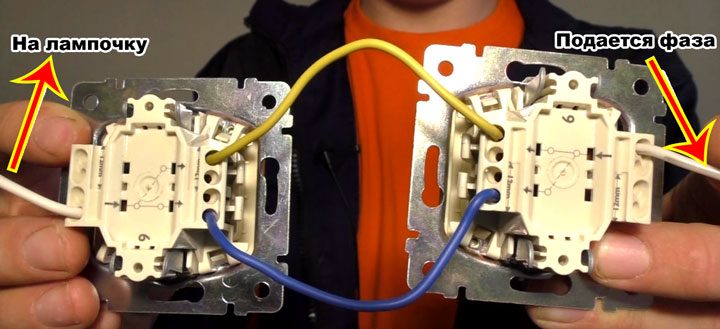

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

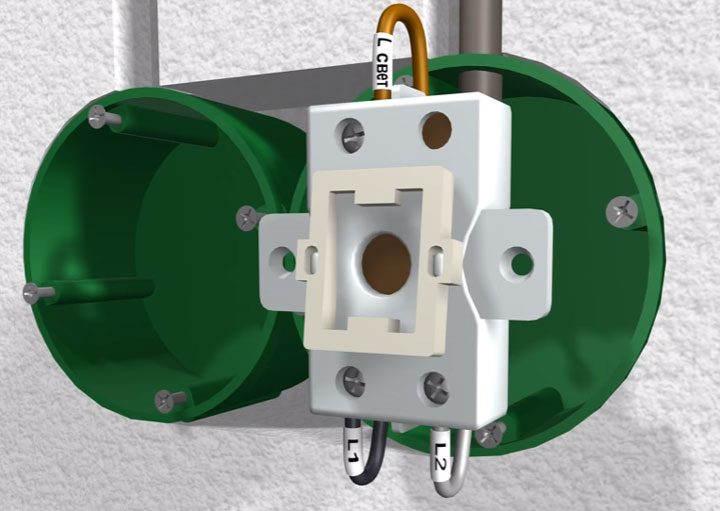

Со вторым выключателем проделываете ту же самую операцию:

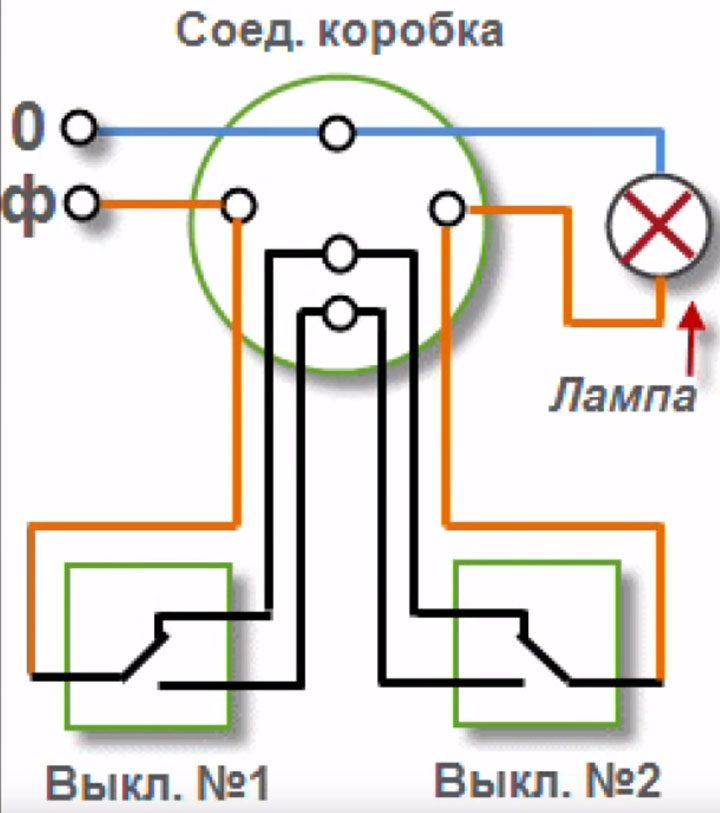

Схема без заземляющего проводника

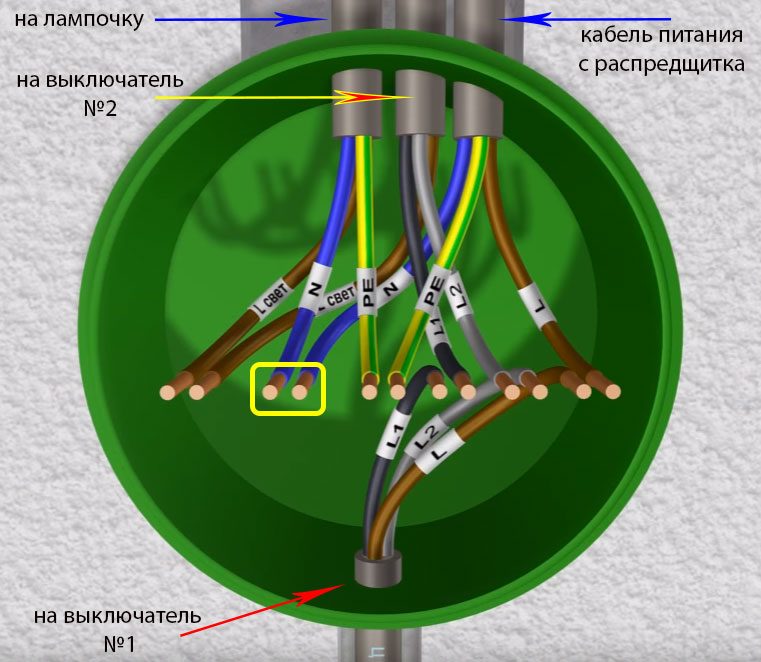

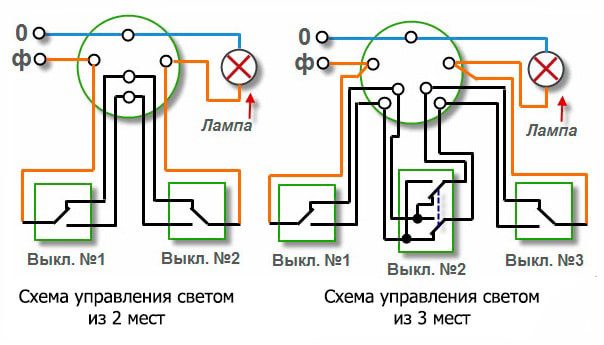

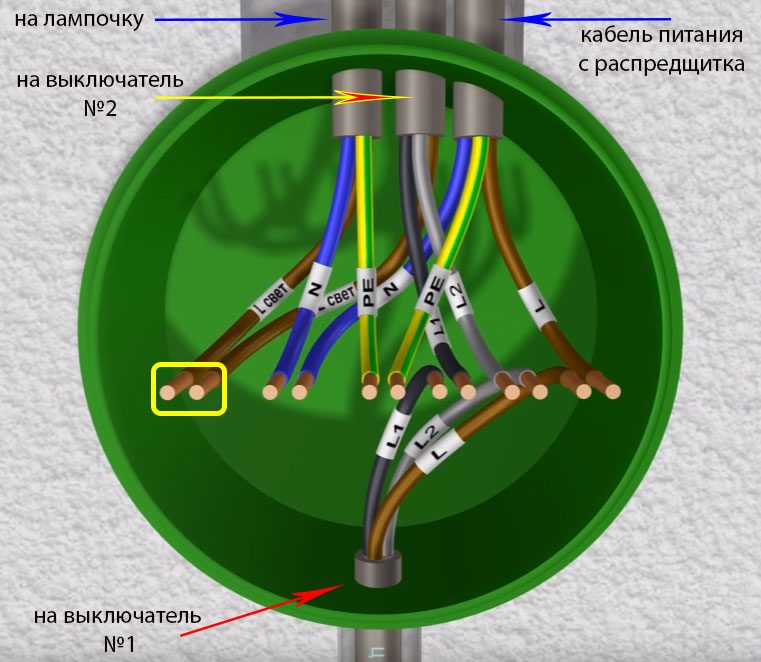

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи «Цветовая маркировка проводов. ГОСТы и правила.»

1 Сборка начинается с нулевых проводников.

Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

2 Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник.

Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение.

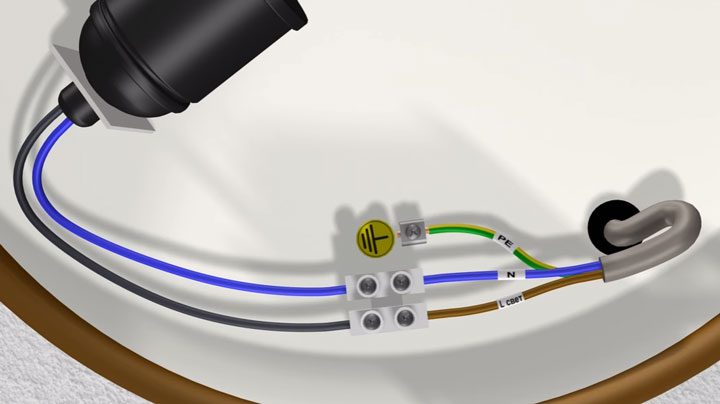

Этот провод подключается к корпусу светильника.

3 Осталось правильно и без ошибок подключить фазные проводники.

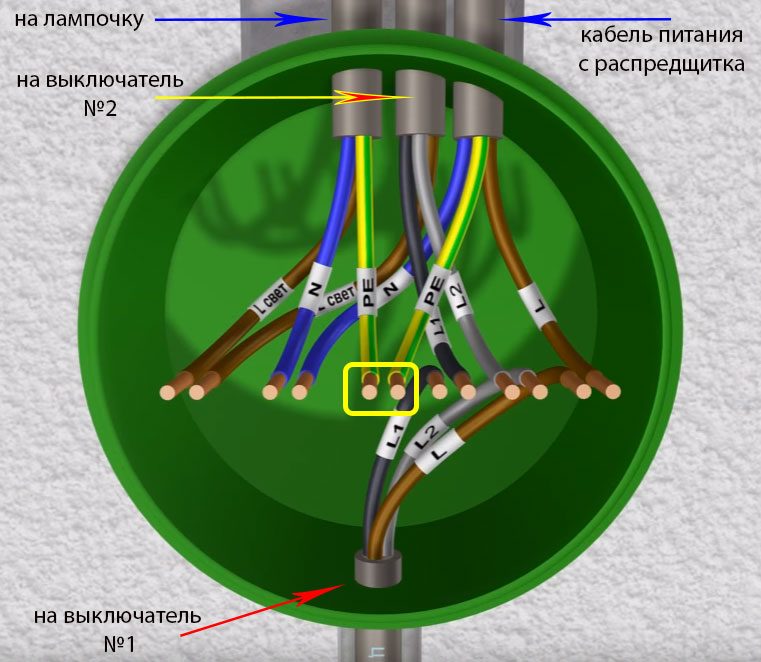

Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

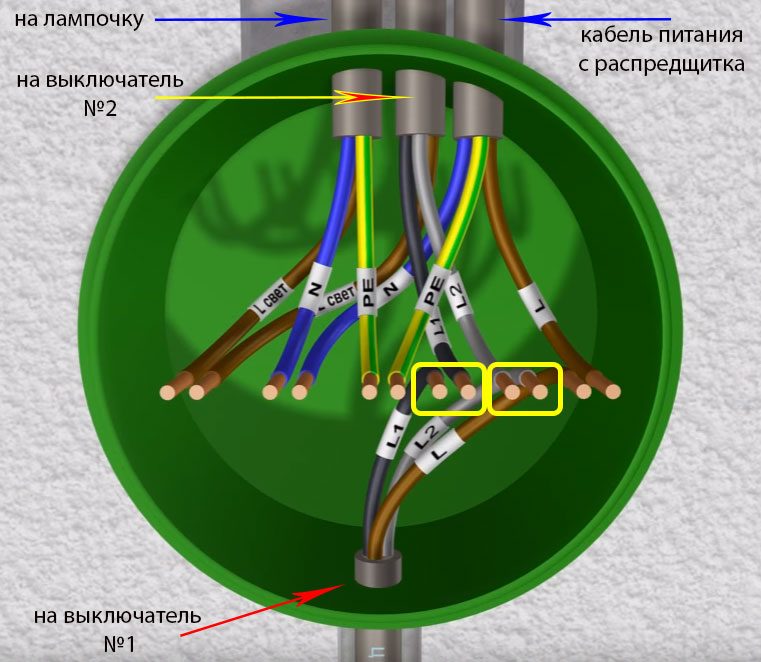

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем.

На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

    два остальных вспомогательных проводника, соединяются между собой в распредкоробке

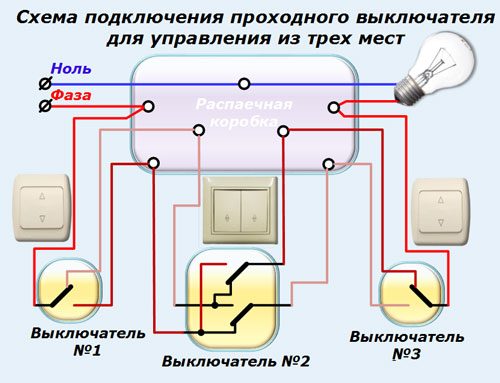

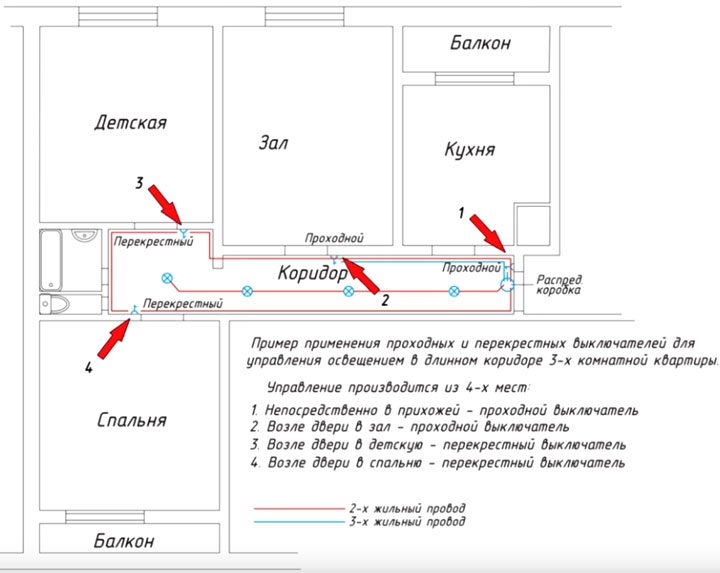

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Однако выключатель с тремя клеммами здесь уже не подойдет. Так как соединяемых проводов в распредкоробке будет четыре.

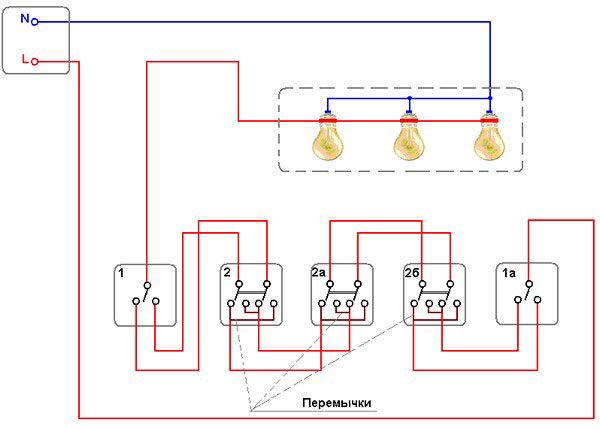

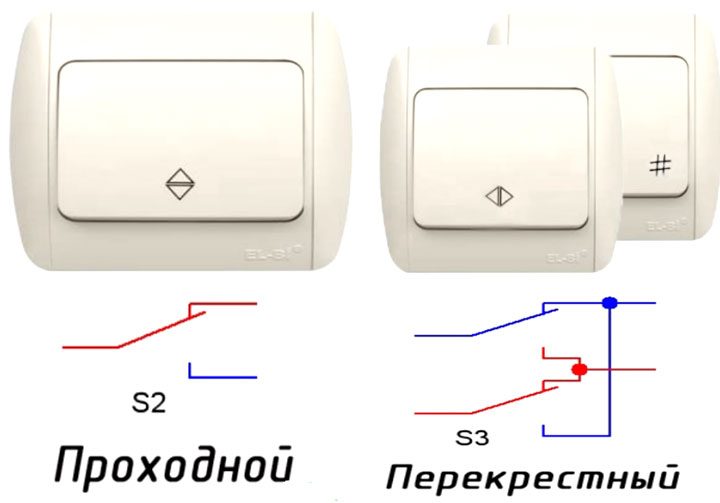

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

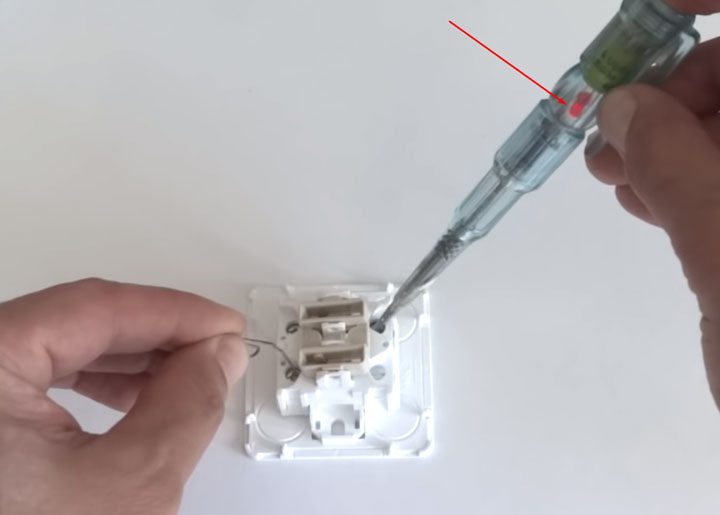

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Если у вас перегорела лампочка и ее нужно заменить, при такой схеме не сразу можно понять, свет включен или выключен.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. В этом случае самый простой и надежный способ отключить автомат освещения в щитке.

2 Второй недостаток — большое количество соединений в распаечных коробках.

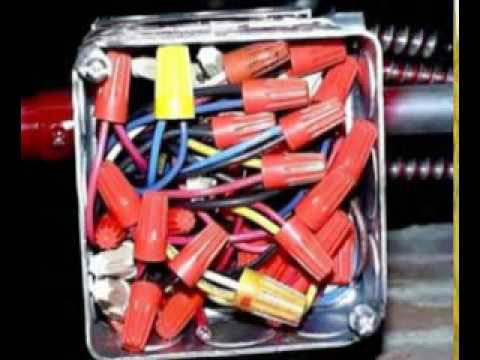

И чем больше у вас светоточек, тем большее их количество будет в распредкоробках. Подключение кабеля напрямую по схемам без распаечных коробок уменьшает количество соединений, но в разы может увеличить либо расход кабеля, либо количество его жил.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Лучший вариант здесь, применение импульсных реле.

А если вам вообще не хочется прокладывать провода и штробить стены, можно ли в этом случае смонтировать проходные выключатели? Можно, при этом все затраты будут в районе 800-1000 рублей. Как это сделать, читайте в статье «Беспроводной проходной выключатель.»
