Ms63083 zc01 01 схема драйвера подсветки

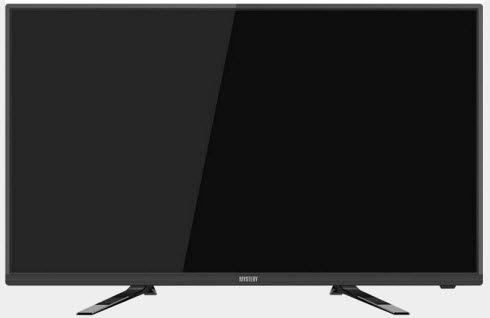

Ремонт телевизора MYSTERY MTV-3030LTA2

Диагональ экрана: 29″ (74 см)
Формат экрана: 16:9
Разрешение: 1366×768
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi — есть
Операционная система: Android
Поддержка HD: 720p HD
Яркость: 300 кд/м2
Контрастность: 2000:1
Угол обзора: 160°
Время отклика пикселя: 6.5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Количество каналов: 300
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 16 Вт (2×8 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, VGA, HDMI x2, USB, Ethernet (RJ-45), Wi-Fi 802.11g
Разъём наушников: есть

Chassis/Version: MS63083-ZC01-01 / V1N09

LED driver (backlight): integrated into MainBoard

Power Supply (PSU): integrated into MainBoard

IC MainBoard: CPU: AML8726-MX, NAND Flash: MX30LF1G08AA-TI , SPI Flash: GD25Q32BSIG

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

— Телевизор MYSTERY MTV-3030LTA2 не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на пульт и кнопки управления не реагирует.

В таких случаях неисправным может оказаться основной источник питания — преобразователь AC/DC напряжения сети, который совмещён с платой MainBoard MS63083-ZC01-01. Следует замерить его выходные напряжения и, в случае их отсутствия, проверить исправность силовых ключей и выпрямительных диодов в преобразователях на предмет вероятного пробоя.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) PWM SOT23-6 обычно проверяются заменой на новые, либо заведомо исправные.

— Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Обычно в таких случаях неисправность обнаруживается в узлах подсветки LED-панели. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока. Можно вскрыть панель и проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении (красный щуп — к аноду, чёрный — к катоду). У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

— Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.

Ремонт или диагностику материнской платы MS63083-ZC01-01 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов CPU: AML8726-MX, NAND Flash: MX30LF1G08AA-TI , SPI Flash: GD25Q32BSIG требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA иногда можно диагностировать методом прогрева.

Прежде чем менять тюнер LHD, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Владельцам и пользователям телевизора MYSTERY MTV-3030LTA2 следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!

Доработка после ремонта подсветки V290BJ1-PE1, MS63083-ZC01-01, AP3064M-G1. Информация от мастера.

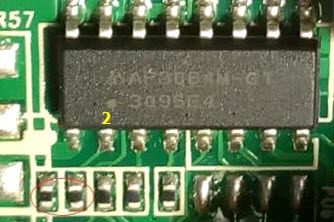

Уменьшить ток подсветки с 730 mA до 510 mA — оба резистора по выводу 2 ISET AP3064M-G1 на один 10 kOhm в LED-драйвере на плате MS63083-ZC01-01.

Ограничение тока драйвера. MS63083-ZC01-01, AP3064M-G1. Общая информация

Чтобы уменьшить ток подсветки в телевизорах с платой MS63083-ZC01-01, можно увеличить общее сопротивление резисторов по выводу 2 ISET микросхемы AP3064M-G1.

Дополнительно по ремонту MainBoard

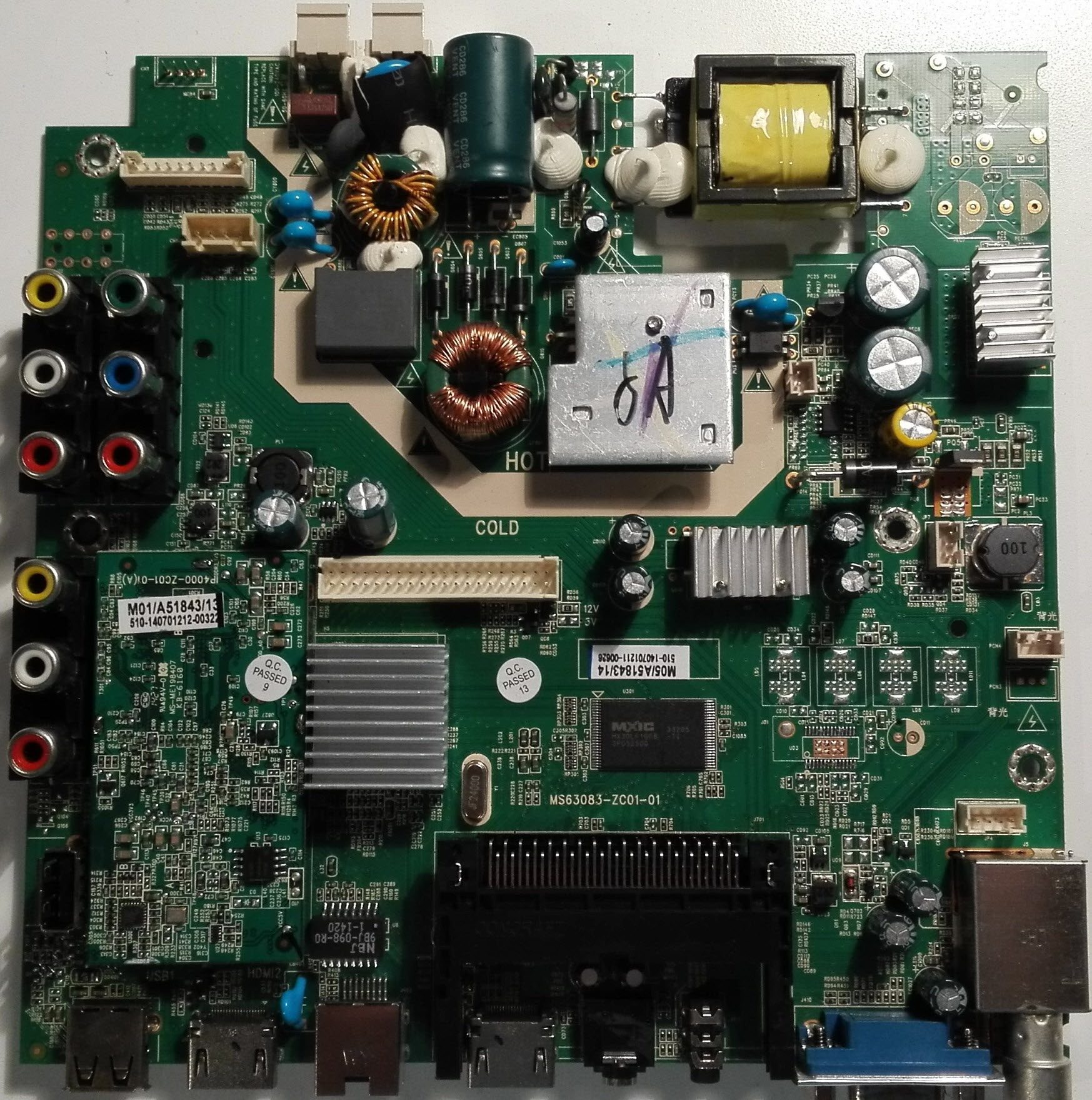

Внешний вид MainBoard MS63083-ZC01-01 показан на рисунке ниже:

MS63083-ZC01-01 может применяться в телевизорах:

MYSTERY MTV-3229LTA2 (Panel V320BJ7-PE1), MYSTERY MTV-2429LTA2 (Panel V236BJ1-P01), MYSTERY MTV-3030LTA2 (Panel V290BJ1-PE1).

Основные особенности устройства MYSTERY MTV-3030LTA2:

Установлена матрица (LED-панель) V290BJ1-PE1.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой MS63083-ZC01-01, управляется ШИМ-контроллером AP3064M-G1. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6 и силовых ключей типа N-FET TO-220F.
MainBoard — основная плата (материнская плата) представляет собой модуль MS63083-ZC01-01, с применением микросхем CPU: AML8726-MX, NAND Flash: MX30LF1G08AA-TI , SPI Flash: GD25Q32BSIG и других.
Тюнер LHD обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : CHIMEI INNOLUX
Model : V290BJ1-PE1
Type : a-Si TFT-LCD, CELL
Diagonal size : 29.0 inch
Resolution : 1366×768, WXGA
Display Mode : Super MVA, Normally Black, Transmissive
Active Area : 631.092×354.816 mm
Surface : Antiglare (Haze 1%)
Glass Depth : 0.50+0.50 mm
Transmissivity : 5.4% (with Polarizer)
Contrast Ratio : 3000:1
Display Colors : 16.7M (8-bit)
Response Time : 9.5 (G to G)
Frequency : 60Hz
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Источник

Практика ремонта

поступил в ремонт с диагнозом

Состав телевизора:

MAIN: MS308C1-ZC01-01
PANEL: LQ315T3HC34

Первичная диагностика показала исправность платы MS308C1-ZC01-01, все необходимые для работы телевизора напряжения присутствовали. телевизор реагировал на комманды с пульта управления, но включался без подсветки матрицы экрана.

Произведена разборка панели LQ315T3HC34:

Подсветка телевизора MYSTERY MTV-3226LT2 состоит из трех линеек LED315D10-07B по 10 светодиодов в каждой. светодиоды 3В.

Произведена замена замена всех линеек комплектом. Комплект линеек LED315D10-07B можно приобрести по ссылке ниже:

Аналогичные по размеру и параметрам светодиодов линейки с маркировкой 315D10-ZC14-03:

Оба комплекта поставляются на алюминиевой подложке, что увеличивает теплообмен и уменьшает перегрев светодиодов во время работы. Аналогичные совместимые комплекты имеют также такие маркировки:

  • 32PAL535
  • 151020B3
  • 31500MC1
  • 170118B2
  • 31500MA9
  • LED315D10-ZC14-07(A)
  • LED315D10-07(B)
  • pn:30331510209
  • pn:30331510210
  • pn:30331510211
  • pn:30331510213
  • pn:30331510219

В телевизоре JVC LT-32M345 применяются аналогичные линейки с тем же колличеством светодиодов но с другим расположением разъемов питания.

MSDV3222-ZC01-01 доработка. Уменьшение тока.

Управление подсветкой в MYSTERY MTV-3226LT2 реализовано драйвером AP3064-G1 с четырьмя каналами CH1-CH4. В случае если какой либо из каналов не задействован в питании подсветки он остается открытым.

Замер тока на работающей подсветке показал значение в 460mA, что очень много для такого типа светодиодов и именно эта причина в основном приводит в выходу светодиодов из строя.

Обратим внимание на вывод ISET (pin2) драйвера AP3064-G1. С данного пина на землю установлен резистор номиналом 10K.

Данный резистор является датчиком тока. Ток на каналах светодиодных линеек обратно пропорционален номиналу резистора установленному по Pin2 микросхемы AP3064-G1. Для уменьшения тока на светодиодных линейках необходимо увеличить номинал данного резистора. Обратите внимание что на плате имеется посадочное место под еще один резистор на том же Pin2. Для уменьшения тока я установил резистор номиналом 22k, что привело к уменьшению тока до 200mA.

После выполненных работ телевизор вернулся в рабочее состояние:

MS308C1-ZC01-01 не включается:

В случаях если у вас имеется неисправность самой платы MS308C1-ZC01-01 читайте статью по ремонту MYSTERY MTV-1928LT2 на шасси MS308C1-ZC01-0

Источник

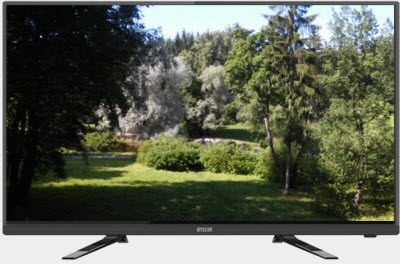

Ремонт телевизора MYSTERY MTV-3230LW

Диагональ экрана: 32″ (81 см)
Формат экрана: 16:9
Разрешение: 1366×768
Частота обновления: 50 Гц
LED подсветка: есть
Поддержка HD: 720p HD
Яркость: 250 кд/м2
Контрастность: 2000:1
Угол обзора: 170°
Время отклика пикселя: 6.5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 125
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 16 Вт (2×8 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, VGA, HDMI x2, USB
Разъём наушников: есть
Вес телевизора: 4.6 кг

Chassis/Version: V1R03 // V1P01

Panel: LK315T3HB87 // V320BJ7-PE1

T-CON: CPWBX5409TP (ILF80060)

LED driver (backlight): integrated into MainBoard

PWM LED driver: AP3064 // OB3350 // BIT33680

Power Supply (PSU): integrated into MainBoard

IC MainBoard: CPU: TSUMV59XUS, SPI Flash: 25Q32

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

— MYSTERY MTV-3230LW не включается, на кнопки и пульт не реагирует, индикаторы на передней панели не светят и не мигают.

В данном случае в первую очередь следует проверить работоспособность основного источника питания — преобразователя напряжения сети AC/DC, все элементы которого расположены на плате MainBoard MS0V591-ZC01-01. Необходимо замерить в его вторичных цепях выходные напряжения, а в случае их полного отсутствия, следует проверить исправность силовых ключей (TO-220) и выпрямительных диодов на наличие возможного пробоя (КЗ).
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) , если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

— Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.

Неисправной обычно в этих случаях оказывается подсветка матрицы (LED-панели). Часто причиной неисправности является отсутствие тока в цепи светодиодов, например, их обрыв или замыкание, либо нарушение контактных соединений разъёмов планок.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп — к аноду, чёрный — к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

— Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы MS0V591-ZC01-01 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы CPU: TSUMV59XUS, SPI Flash: 25Q32. Неисправности чипов BGA обычно легко выявить методом прогрева.

Внимание! Пользователям и владельцам телевизоров MTV-3230LW, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.

Доработка после ремонта подсветки MS0V591-ZC01-01, BIT33680. Информация от мастера.

Уменьшить ток подсветки с 450 mA до 230 mA — удалил резистор 1.2 Ohm в датчике тока LED драйвера подсветки на плате MS0V591-ZC01-01. Резисторы датчика находятся возле разъёма подсветки под диодом PD14.

Ограничить ток драйвера. MS0V591-ZC01-01 и AP3064. Общая информация

В драйвере может использоваться микросхема OB3350 или BIT33680. Тогда убавить ток подсветки можно низкоомными резисторами в цепи светодиодов от контактов LED- разъёмов. Подробности на странице ток подсветки TV.

Чтобы уменьшить ток подсветки в LED-драйверах с контроллером AP3064, следует увеличить общее сопротивление резисторов Rset, подключенных к выводу 2 ISET AP3064 относительно корпуса. Расчетное значение тока согласно документации I[mA] = 1200/Rset[kOm].

Если микросхема LED-драйвера имеет маркировку OB3363QP — это неверная маркировка или чья-то ошибка. В реальности и по схеме должна стоять AP3064.

Документ PDF на драйвер AP3064 и схема узла питания MS0V591-ZC01-01, которая идентична схеме питания платы MS308C1-ZC01-01 прилагается.

Дополнительно по ремонту MainBoard

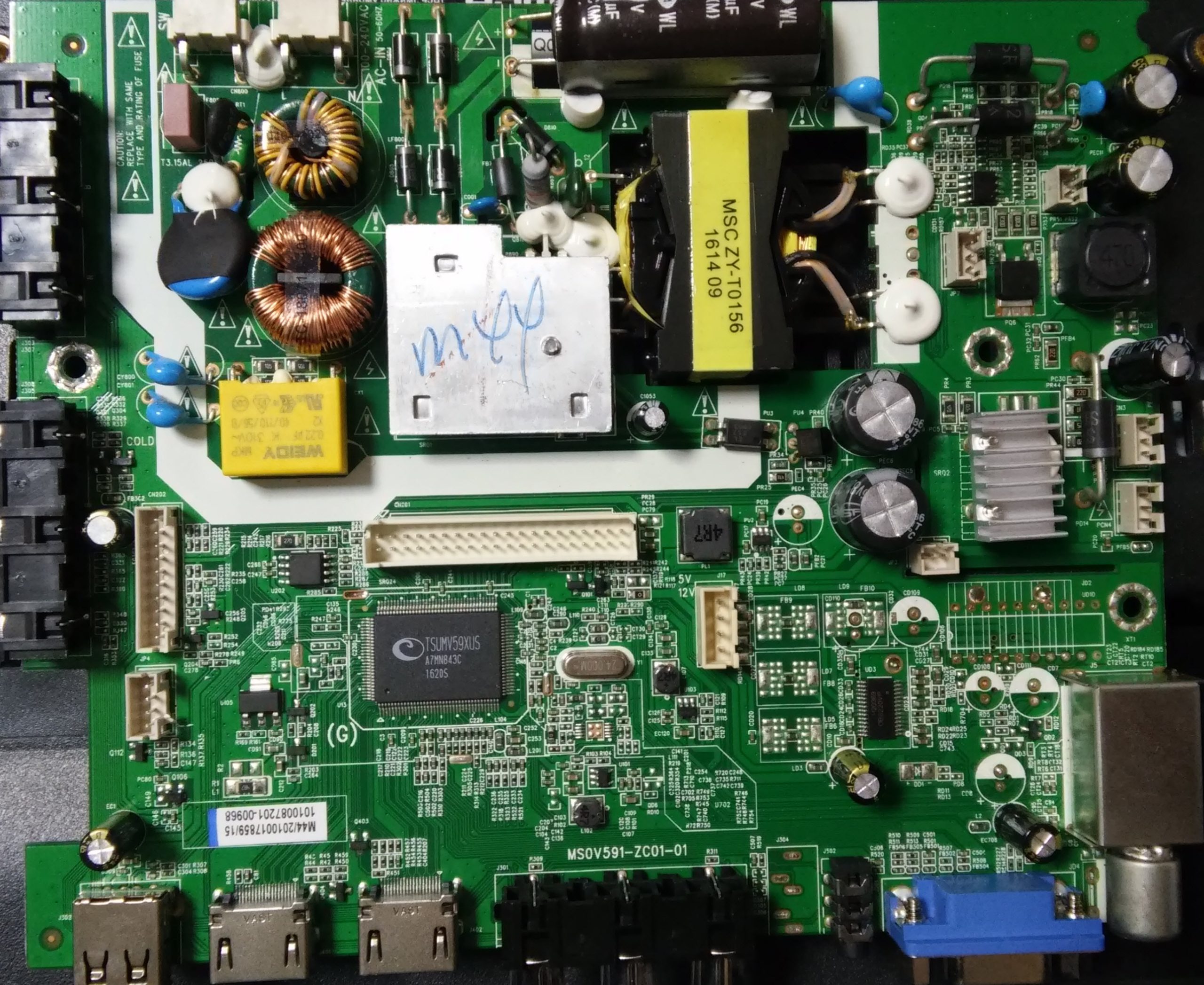

Внешний вид MainBoard MS0V591-ZC01-01 показан на рисунке ниже:

Основные особенности устройства MYSTERY MTV-3230LW:

Установлена матрица (LED-панель) LK315T3HB87 или V320BJ7-PE1.
В управлении матрицей используется Тайминг-Контроллер (T-CON) CPWBX5409TP.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой MS0V591-ZC01-01, управляется ШИМ-контроллером AP3064 // OB3350 // BIT33680. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием и силовых ключей типа TO-220.
MainBoard — основная плата (материнская плата) представляет собой модуль MS0V591-ZC01-01, с применением микросхем CPU: TSUMV59XUS, SPI Flash: 25Q32 и других.

Дополнительная техническая информация о панели:
Brand : SHARP
Model : LK315T3HB874
Type : a-Si TFT-LCD, CELL
Diagonal size : 31.5 inch
Resolution : 1366×768, WXGA
Display Mode : ASV, Normally Black, Transmissive
Active Area : 697.69×392.26 mm
Surface : Antiglare, Hard coating (2H)
Glass Depth : 0.70+0.70 mm
Contrast Ratio : 5000:1
Display Colors : 16.7M (8-bit)
Response Time : 7 (G to G)
Frequency : 60Hz
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Источник
