Передняя панель на корпусе системного блока никак не связана с остальными «внутренностями» компьютера. Значит, при ручном отключении с целью чистки или, что немного сложнее, при замене материнской платы, придётся самостоятельно подключать фронтальную панель. Далее будет в подробностях рассказано, как сделать это максимально правильно.

Этапы подключения передней панели к материнской плате

Рассмотрим основные моменты в подключении фронтальной панели к «материнке»:

Этап 1

Первым делом необходимо найти основной шлейф с 4 (иногда 5-6) штекерами. Возможна некоторая разница в названиях, цвете и т. д.

Расположенные на фото сверху штекеры подразумевают собой следующее:

  • POWERSW (или PWRBTN) – активирует манипуляции с кнопкой включения/выключения компьютера на панели.
  • H.D.D.LED (или HDLED) – лампочка, мигающая при работе жёсткого диска.
  • POWERLED + и – (или PLED) – лампочка на кнопке включения/отключения компьютера; если компьютер работает, то горит, и наоборот; может быть цельным штекером.
  • RESTARTSW (или RESET) – активирует кнопку перезагрузки компьютера.
  • SPEAKER – небольшой динамик, издающий писк, если наблюдаются проблемы в работе компьютера.

Названия этих штекеров могут различаться, но не сильно. Например, вместо POWERSW может быть указано PW. А вместо RESTARTSW – просто RES. Сравнивая первые буквы названия штекеров и разъёмов, можно без труда понять, какой штекер куда должен подключаться. Также помогают цвета, которые, зачастую, соответствуют цвету кабелей от штекеров. Но в первую очередь нужно сравнивать именно названия, следом – цвета, ведь они могут различаться, в отличие от названий.

Этап 2

Вставлять штекеры необходимо в одно большое гнездо (FRONTPANEL или F_PANEL) на краю материнской платы. Обычно оно выглядит вот так:

Чтобы подсоединить провода в разъёмы правильной стороной, можно просто посмотреть на сам штекер. Если в нём не будет хватать одного контакта (железная «спица»), то присоединять нужно этим местом, в соответствии с другим пустым местом на материнской плате, в разъёме. Также могут помочь боковые крепления на некоторых гнёздах и штекерах (крепления должны быть на одной стороне). Дополнительно можно ориентироваться по цветам в разъёме или визуальным подсказкам в виде блестящих контактов и т. п. Как правило, штекеры подсоединяются надписью «на себя» или в сторону надписей на материнской плате (схеме).

Внизу, под цветными разъёмами, схематично указаны (подписаны) места, куда нужно подключать штекеры. Например, согласно схеме под разъёмами, отвечающий за кнопку включения компьютера штекер (POWERSW) следует подсоединить в красное гнездо (второе слева, сверху, подписано как PW). Все остальные провода присоединяются в указанные на схеме места соответствующим образом.

В сопроводительной к компьютеру документации, если она имеется, также есть подсказки по подключению штекеров в гнёзда. Выглядят данные подсказки так:

Как видно на рисунке, в документах даже расшифровываются названия штекеров и сокращений на схеме. Например, RES – ResetSwitch (рус. «кнопка перезагрузки») и т. д.

Этап 3

Штекеры, отвечающие за работу USB-портов на передней панели, подключаются чуть иначе и проще. Выглядит USB-штекер — вот так:

Разъём для данного штекера может иметь следующие названия:

  • F_USB1/F_USB2;
  • USB1/USB2;
  • или все гнёзда для этого штекера могут называться просто USB.

Не имеет значения, куда будет подключаться провод, так как все USB-гнёзда полностью идентичны. За исключением USB 3.0. Если на передней панели имеется именно такой USB-штекер, то и разъём на материнской плате нужно искать с соответствующим названием. Зачастую именно так он и называется – USB 3.0, но могут быть и исключения в виде F_USB30 и т. д.

Этап 4

Подключение звука (наушники/микрофон) на фронтальной панели происходит идентично описанным ранее процессам.

Берётся штекер из передней панели с названием AC97 или HDAUDIO и вставляется в разъём с соответствующей надписью:

Если звук так и не появился, возможно, проблема кроется в BIOS. Перезагрузив компьютер и «попав» в систему BIOS, следует проверить фронтальную панель и её характеристики. Иногда бывает, что подключён штекер HDAUDIO, а BIOS распознал подключённое устройство как AC 97. Решается данный недочёт изменением в BIOSе неправильного драйвера на соответствующий подключённому в материнской плате.

Видео-инструкция по подключению фронтальной панели к «материнке»

В следующем видео на наглядном примере и во всех деталях объясняется процесс присоединения штекеров в разъёмы на материнской плате.

Источник

Msi h61m p20 g3 схема подключения

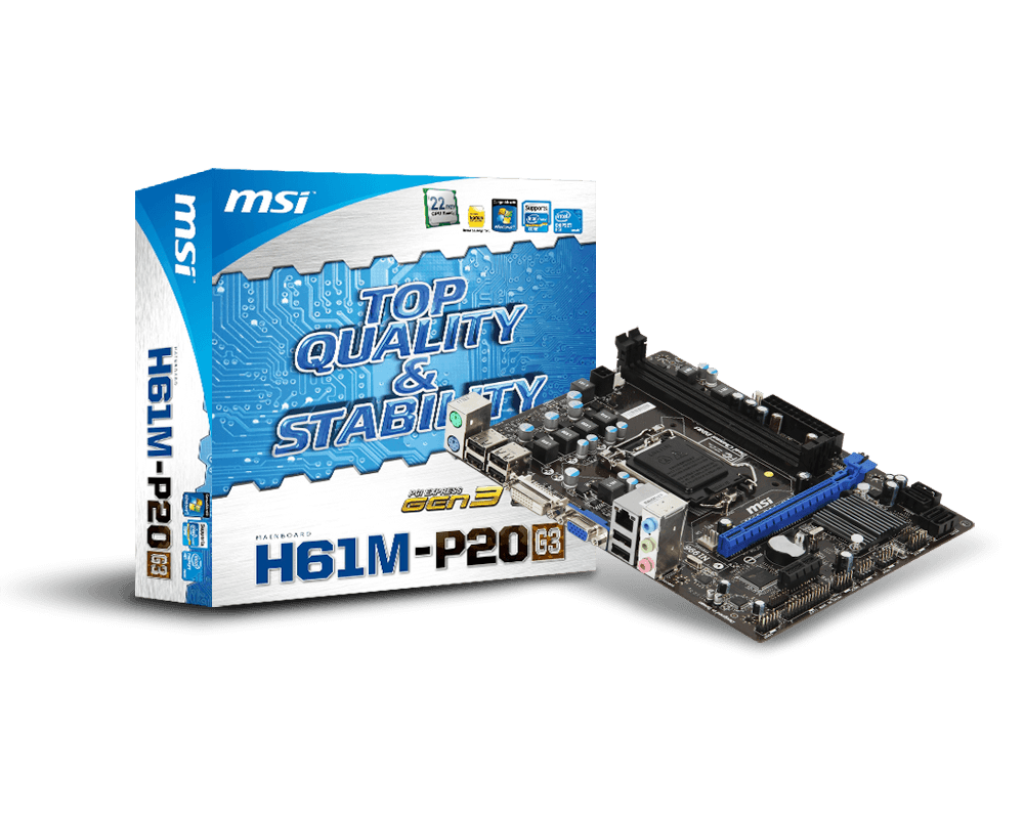

H61M-P20 (G3)

  • CPU (Max Support)
  • Socket
  • Baseclock/Hyper Transport
  • Chipset
  • DDR3 Memory
  • Memory Channel
  • DIMM Slots
  • Max Memory (GB)
  • PCI-E x16
  • PCI-E Gen
  • PCI-E x1
  • SATAII
  • TPM (header)
  • LAN
  • USB 2.0 ports (Rear)
  • Audio ports (Rear)
  • VGA
  • DVI
  • VGA Max Share Memory (MB)
  • DirectX
  • Form Factor
  1. All images and descriptions are for illustrative purposes only. Visual representation of the products may not be perfectly accurate. Product specification, functions and appearance may vary by models and differ from country to country . All specifications are subject to change without notice. Please consult the product specifications page for full details.Although we endeavor to present the most precise and comprehensive information at the time of publication, a small number of items may contain typography or photography errors. Products may not be available in all markets. We recommend you to check with your local supplier for exact offers.

CPU

• 3rd Gen Intel® Core™ i7/ Core™ i5/ Core™ i3/ Pentium®/ Celeron® processors for LGA 1155 socket.
Please refer to CPU Support for compatible CPU; the above description is for reference only.

Chipset

• Intel® H61 (B3) Chipset

Main Memory

• Supports two unbuffered DIMM of 1.5 Volt DDR3 1066/1333/1600* DRAM, 16GB Max
— Supports Dual channel mode
*DDR3-1600 MHz is only supported with Intel® Ivy Bridge processors

Slots

• 1 PCI Express gen3 x16 slot, supports up to PCIe 3.0 x 16 speed
• 1 PCI Express gen2 x1 slot

On-Board SATA

SATAII controller integrated in Intel® H61 (B3) chipset
— Up to 3Gb/s transfer speed.
— Supports four SATAII ports (SATA1

Audio

• Chipset integrated by Realtek® ALC887
— Flexible 8-channel audio with jack sensing
— Compliant with Azalia 1.0 Spec
— Meet Microsoft Vista Premium spec

LAN

• Supports one PCI Express LAN 10/100 Fast Ethernet by Realtek 8105E.

Internal I/O Connectors

— ATX 24-Pin power connector
— 4-pin ATX 12V power connector
— CPU x 1 / System x 2 FAN connectors
— Front panel audio connector
— Front panel connector
— 1 x chasis intrusion connector
— 2 x USB 2.0 connectors
— 4 x Serial ATAII connectors
— 1 x Clear CMOS jumper
— 1 x Serial port connector
— 1 x Parallel port connector

Back Panel I/O Ports

— 1 x PS/2 Mouse port
— 1 x PS/2 Keyboard port
— 6 x USB 2.0 ports
— 1 x Graphic Card port
— 1 x DVI-D port
— 1 x RJ45 LAN Jack
— 1 x 3 in 1 audio jack

MSI Reminds You.
• VGA , DVI ports can only work with CPUs with GPUs core inside.

BIOS

• The motherboard BIOS provides «Plug & Play» BIOS which detects the peripheral devices and expansion cards of the board automatically.
• The motherboard provides a Desktop Management Interface(DMI) function which records your motherboard specifications.
