MSI MPG Z490 GAMING PLUS User Manual

MSI MPG Z490 GAMING PLUS Manual

MSI MPG Z490 GAMING PLUS manual content summary:

  • MSI MPG Z490 GAMING PLUS | User Manual — Page 1
    Start Thank you for purchasing the MSI® MPG Z490 GAMING PLUS motherboard. This Quick Start section provides URL by scanning the QR code. Preparing Tools and Components Intel® LGA 1200 CPU CPU Fan DDR4 Memory Power Supply Unit Chassis Graphics Card Thermal Paste SATA Hard Disk Drive SATA
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 2
    from electrostatic discharge (ESD). Please adhere to the following instructions to ensure successful computer assembly. ∙∙Ensure that all components the power supply and unplug the power cord from the power outlet before installing or removing any computer component. ∙∙Keep this user guide for
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 3
    Installing a Processor ⚽ ⚽ https://youtu.be/4ce91YC3Oww 2 1 3 7 4 5 9 6 8 Safety Information 3
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 4
    Installing DDR4 memory ⚽ ⚽ http://youtu.be/T03aDrJPyQs DIMMA2 4 Safety Information DIMMA2 DIMMB2 DIMMA1 DIMMA2 DIMMB1 DIMMB2
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 5
    -EDDL+ED RESET SW POWER SW Power LED Power Switch — -+ — ++ JFP1 2 1 + 10 9 Reserved HDD LED Reset Switch 1 HDD LED + 2 3 HDD LED — 4 5 Reset Switch 6 7 Reset Switch 8 9 Reserved 10 Power LED + Power LED Power Switch Power Switch No Pin HDD LED POWER LED HDD LED RESET
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 6
    Installing the Motherboard 1 ⚽ ⚽ https://youtu.be/wWI6Qt51Wnc Torque: 3 kgf·cm* 3 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in 6 Safety Information
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 7
    Connecting the Power Connectors ⚽ ⚽ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR2 CPU_PWR1 Safety Information 7
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 8
    Installing SATA Drives http://youtu.be/RZsMpqxythc 2 1 3 5 4 8 Safety Information
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 9
    Installing a Graphics Card http://youtu.be/mG0GZpr9w_A 1 3 2 5 4 6 Safety Information 9
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 10
    Connecting Peripheral Devices 10 Safety Information
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 11
    Power On 1 2 3 4 Safety Information 11
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 12
    Power On. 11 Specifications. 14 Package contents 19 Block Diagram . 20 Rear I/O Panel. 21 LAN Port LED Status Table 21 Audio Ports Configuration 21 Realtek Audio Console 22 Overview of Components 24 CPU JTBT1: Thunderbolt Add-on Card Connector 39 JRTD3: Intel RTD3 Connector 39 12 Contents
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 13
    to Non-RAID 66 Rebuilding RAID Array 67 Installing RAID Driver 68 Installing Intel® Rapid Storage Technology Software 68 Intel® Optane™ Memory Configuration 69 System Requirements 69 Installing the Intel® Optane™ memory 69 Removing the Intel® Optane™ memory 71 Troubleshooting 72 Contents 13
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 14
    ™ and Pentium® Gold / Celeron® processors for LGA 1200 socket* * Please go to intel.com for compatibility information. * Onboard graphics output are disabled when using the F SKU processors. Intel® Z490 Chipset ∙∙4x DDR4 memory slots, support up to 128GB* ∙∙Supports 1R 2133/2666/2933 MHz* ▪▪1DPC 1R
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 15
    Back Panel Connectors Continued from previous page Intel® Z490 Chipset ∙∙Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices ∙∙Supports RAID 0 and RAID 1 for M.2 PCIe storage devices 1x Realtek® RTL8125B-CG 2.5G LAN Controller ∙∙Intel® Z490 Chipset ▪▪2x USB 3.2 Gen 2 10Gbps ports
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 16
    Hardware Monitor Form Factor BIOS Features ∙∙1x 24-pin ATX main power connector ∙∙1x 8-pin ATX 12V power connector ∙∙1x 4-pin ATX 12V power connector ∙∙6x SATA 6Gb/s connectors ∙∙1x USB 3.2 Gen 1 5Gbps Type-C port ∙∙2x USB 3.2 Gen 1 5Gbps connectors (support additional 4 USB 3.2 Gen 1 5Gbps
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 17
    Dragon Center Features Special Features Continued from previous page ∙∙ Drivers ∙∙DRAGON CENTER ∙∙Intel Extreme Tuning Utility ∙∙MSI App Player (BlueStacks) ∙∙Open Broadcaster Software (OBS) ∙∙CPU-Z MSI GAMING ∙∙Google Chrome™, Google Toolbar, Google Drive ∙∙Norton™ Internet Security
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 18
    Control ▪▪EZ DEBUG LED ∙∙ Performance ▪▪Multi GPU-CrossFire Technology ▪▪DDR4 Boost ▪▪Core Boost ▪▪Game Boost ▪▪USB 3.2 Gen 2 10G ▪▪USB with type A+C ▪▪Front USB type-C ▪▪Dual CPU Power ∙∙ Protection ▪▪PCI-E Steel Armor ▪▪PCI-E Steel Slot ▪▪Pre-installed I/O Shielding ∙∙ Experience ▪▪DRAGON CENTER
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 19
    Please check the contents of your motherboard package. It should contain: Motherboard MPG Z490 GAMING PLUS User manual 1 Documentation Case stand-off notification 1 Quick installation guide 1 Application Driver DVD 1 Cables SATA 6G cables (2 cables/pack) 1 Case badge 1 Accessories
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 20
    Block Diagram Processor 2 Channel DDR4 Memory PCI Express Bus 1x SATA 6Gb/s 1x M.2 Switch 2x SATA 6Gb/s 1x M.2 3x SATA 6Gb/s Switch 2x USB 3.2 Gen 2 6x USB 2.0 DMI 3.0 PCH NUVOTON 6687 Realtek ALC1200 Rear Audio Jacks 3x PCIe x1 slots Realtek LAN RTL8125B 7x USB 3.2 Gen 1 20 Block
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 21
    Rear I/O Panel PS/2 Combo port Audio Ports 2.5Gbps LAN USB 3.2 Gen 2 10Gbps Type A USB 2.0 Type-A USB 3.2 Gen 2 10Gbps Type C Optical S/PDIF-Out DisplayPort USB 3.2 Gen 1 5Gbps Type A LAN Port LED Status Table Link/ Activity LED Status Off Yellow Blinking Description No link Linked Data
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 22
    Realtek Audio Console After Realtek Audio Console is installed. You can use it to change sound settings to get better sound experience. Application Enhancement Device Selection Main Volume Connector Settings Jack Status ∙∙ Device Selection — allows you to select a audio output source to change
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 23
    Audio jacks to headphone and microphone diagram Audio jacks to stereo speakers diagram AUDIO INPUT Audio jacks to 7.1-channel speakers diagram AUDIO INPUT Rear Front Side Center/ Subwoofer Rear I/O Panel 23
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 24
    Overview of Components CPU_PWR1 CPU_PWR2 CPU Socket DIMMB1 DIMMA2 DIMMB2 DIMMA1 JRAINBOW1 CPU_FAN1 PUMP_FAN1 SYS_FAN6 ATX_PWR1 SYS_FAN1 M2_1 PCI_E1 PCI_E2 JCI1 JBAT PCI_E3 PCI_E4 M2_2 PCI_E5 JTBT1 JAUD1 JRGB1 SATA6 JT1
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 25
    SATA1

6 Port Type Fan Connectors Power Connectors LGA 1200 CPU Socket Memory slots Front Audio Connector Clear CMOS (Reset BIOS) Jumper Chassis Intrusion Connector Serial Port Connector Front Panel Connectors Addressable RGB LED connectors RGB LED connector Intel RTD3 Connector Thunderbolt Add-on

  • MSI MPG Z490 GAMING PLUS | User Manual — Page 26
    Introduction to the LGA 1200 CPU The surface of the LGA 1200 CPU has two notches and a golden triangle to assist in correctly lining up the CPU for motherboard placement. The golden triangle is the Pin 1 indicator. ⚠⚠Important ∙∙Always unplug the power cord from the power outlet before installing
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 27
    overclocking due to the memory frequency operates dependent on its Serial Presence Detect (SPD). Go to BIOS overclocking. ∙∙The stability and compatibility of installed memory module depend on installed CPU and devices when overclocking. ∙∙Please refer www.msi.com for more information on compatible
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 28
    as MSI Gaming Series Graphics Card Bolster to support its weight to prevent deformation of the slot. ∙∙For a single PCIe x16 expansion card installation with optimum performance, using the PCI_E1 slot is recommended. ∙∙When adding or removing expansion cards, always turn off the power supply and
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 29
    Watch the video to learn how to Install M.2 module. M2_1 http://youtu.be/JCTFABytrYA M2_2 ⚠⚠Important ∙∙Intel® RST only supports PCIe M.2 SSD with UEFI ROM. ∙∙Intel® Optane™ Memory Ready for all M.2 slots. Installing M.2 module 1. Loosen the screws of M.2 SHIELD FROZR heatsink. (For
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 30
    your M.2 SSDs length if need. 4. Insert your M.2 SSD into the M.2 slot at a 30-degree angle. 5. Secure the M.2 SSD in place with the supplied M.2 8.5H screw. 8.5H screw 5 Standoff 3 4 30º 6. Put the M.2 SHIELD FROZR heatsink back in place and secure it. 6 6 ⚠⚠Important You can keep M.2 SHIELD
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 31
    SATA1

    6: SATA 6Gb/s Connectors These connectors are SATA 6Gb/s interface ports. Each connector can connect to one SATA device. SATA2 SATA1 SATA4 SATA3 SATA5 SATA6 ⚠⚠Important ∙∙Please do not fold the SATA cable at a 90-degree angle. Data loss may result during transmission otherwise. ∙∙SATA

  • MSI MPG Z490 GAMING PLUS | User Manual — Page 32
    ++ JFP1 2 1 + 10 9 Reserved HDD LED Reset Switch 1 HDD LED + 2 3 HDD LED — 4 5 Reset Switch 6 7 Reset Switch 8 9 Reserved 10 Power LED + Power LED Power Switch Power Switch No Pin JCOM1: Serial Port Connector This connector allows you to connect the optional serial port with
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 33
    These connectors allow you to connect an ATX power supply. 8 5 CPU_PWR1 4 1 1 Ground 5 2 Ground 6 3 Ground 7 4 Ground 8 +12V +12V +12V +12V 4 3 that all the power cables are securely connected to a proper ATX power supply to ensure stable operation of the motherboard. Overview
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 34
    JAUD1: Front Audio Connector This connector allows you to connect audio jacks on the front panel. 2 10 1 9 1 MIC L 2 Ground 3 MIC R 4 NC 5 Head Phone R 6 MIC Detection 7 SENSE_SEND 8 No Pin 9 Head Phone L 10 Head Phone Detection JUSB5: USB 3.2 Gen 1 Type-C Connector This
  • MSI MPG Z490 GAMING PLUS | User Manual — Page 35

    Источник

    Обзор материнской платы MSI MPG Z490 GAMING PLUS

    Содержание

    Содержание

    Ни для кого не секрет, что в последнее время тайваньская компания MSI, Micro Star International заполонила рынок своей продукцией и вышла в лидеры по продажам компьютерного комплектующего. Теперь, когда мы слышим MSI мы сразу представляем себе качественную продукцию с горящим логотипом дракона.

    Сегодня мы поговорим о Материнской плате среднего ценового сегмента MSI MPG Z490 GAMING PLUS выпущенной в 2020 году.

    Внешний вид упаковки и характеристики материнской платы

    Данная Материнская плата продается в чëрной коробке, которая открывается путëм поднятия передней крышки. На передней части упаковки продукта множество логотипов, и само название продукта.

    На задней стороне коробки все характеристики

    Вскрытие коробки и первые впечатления

    Пора приступать к открытию коробки и первое, что мы увидим после её вскрытия — это хорошо упакованную в плотный полиэтилен материнскую плату с картонным выступом дабы избежать тряски платы и её повреждения.

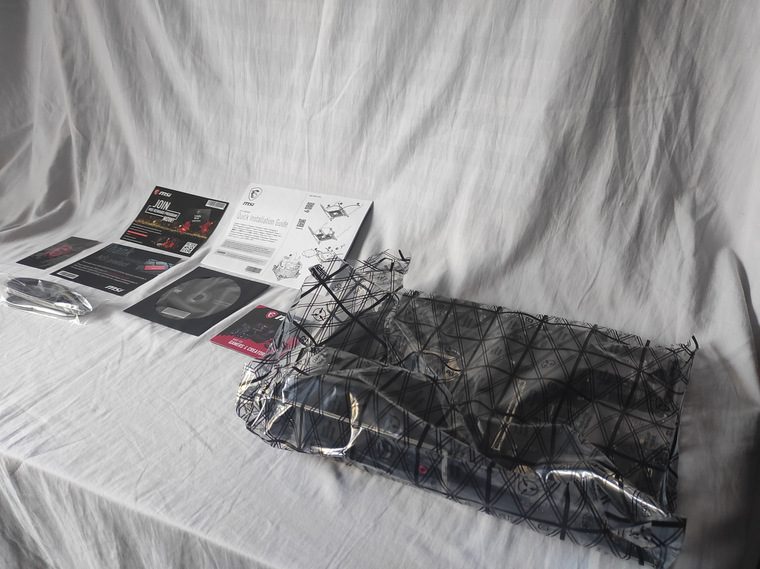

    Коробка имеет 2 отсека верхний и нижний снимая верхний отсек с материнской платой мы увидим дополнительное комплектующее.

    В комплекте к плате идет стильная книжка с мануалом на большом количестве языков, 2 SATA кабеля, 3 информативных листа 2 из которых просят нас зарегистрироваться в бонусной программе и зарегистрировать сам продукт на официальном сайте и один с разнообразной продукцией MSI. Так же в комплекте идëт инструкция по правильной установки процессоров и главное нельзя забывать на данной материнской плате socket LGA 1200 и это значит, что она поддерживает процессоры исключительно линейки Intel. И на десерт MSI положила в комплект наклейку со своим фирменным логотипом, а он в свою очередь символизирует страсть и энтузиазм истинных геймеров.

    Аккуратно достаëм материнскую плату из коробки и полиэтилена и первое, что выделяется это массивные радиаторы о которых мы говорили в самом начале.

    Второе на, что нужно обратить внимание — 12 VRM цепей питания процессора ведь как не странно сюда можно поставить довольно прожорливые процессоры например Intel Core i9-11900к, которые лучше подключать к 12 pin разъëму питания процессора, можно и 8 pin, но это ограничит его разгонный потенциал.

    Следующее, что красуется на плате это экранированный разъëм PCI-E 3.0 x16, который не тяжело заметить под серебристой окантовкой. Так же около сокета расположены 2 разъëма 4 pin для удобного подключения системных вентиляторов и 6 разъëмов 4 pin для подключения корпусных вентиляторов, а разъëм 4 pin говорит нам о том, что у нас будет иметься возможность регулировать количество оборотов вентилятора и его подсветку. Если у вас 3 pin провод просто вставьте эти 3 pin в 4 pin разъëм и ничего не случится.

    На, что стоит обратить внимание это золотистые аудиоконденсаторы, которые так и радуют глаз.

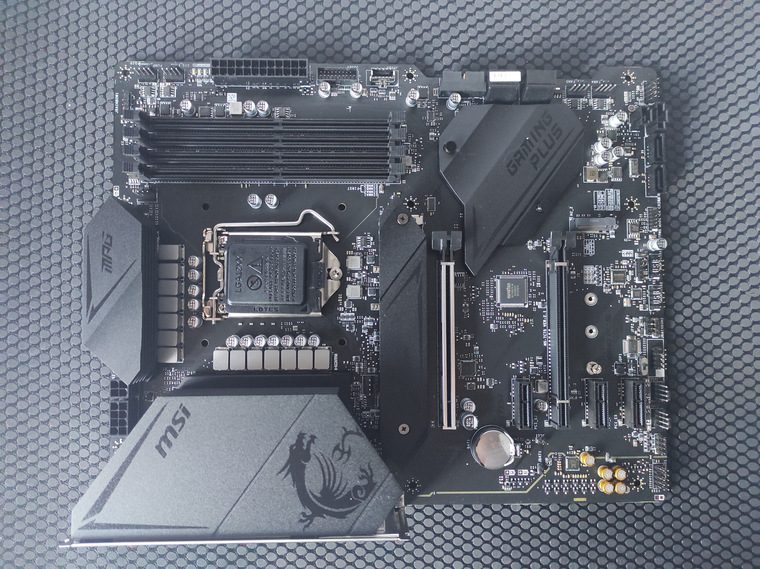

    Вид материнской платы в полном масштабе

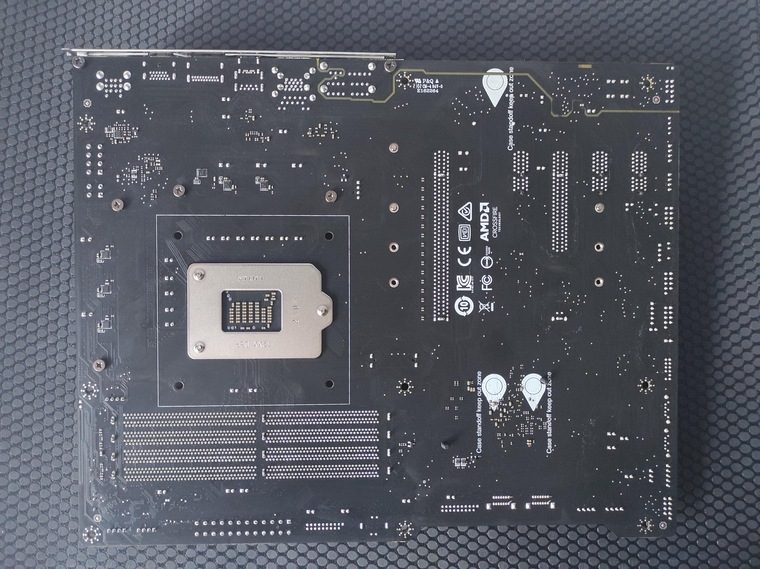

    Вот так выглядит материнская плата сзади

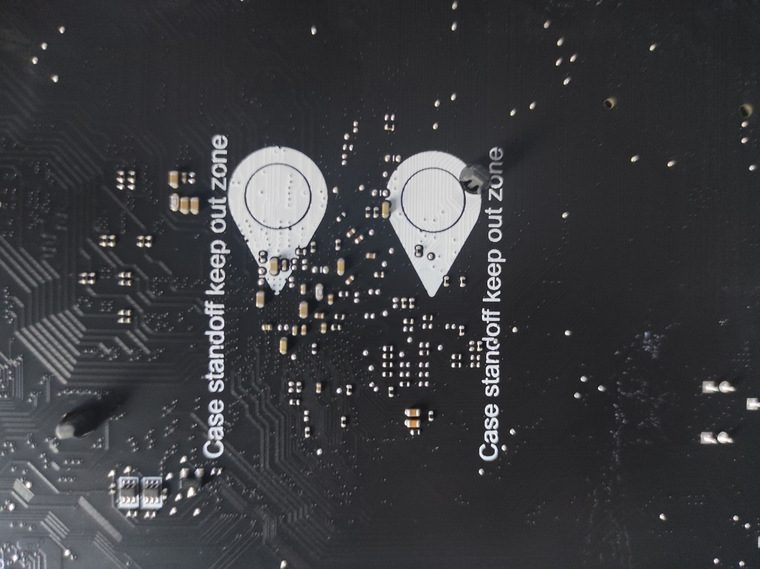

    На тыльной стороне платы мы увидим белые капли, которые предупреждают нас о том, что нужно подальше держать стойки от этих мест. В противном случае материнская плату можно повредить.

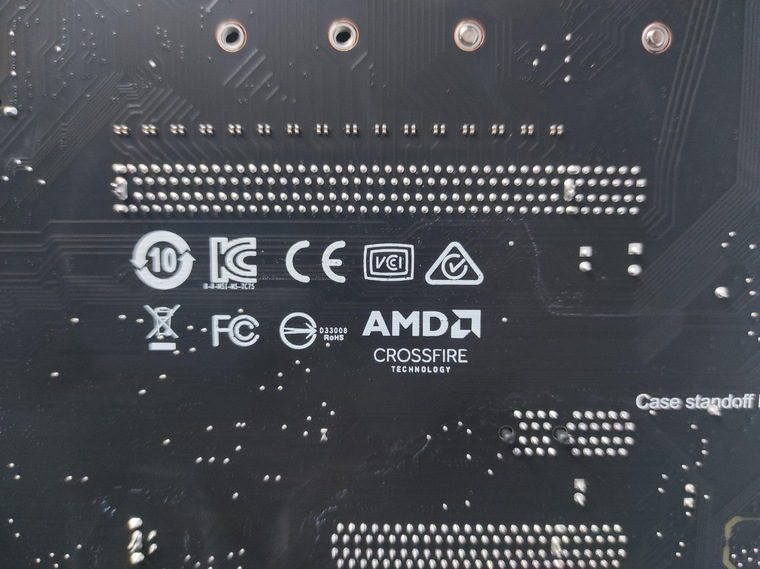

    И снова, но уже на тыльной стороне самого товара мы видим манипуляционные знаки и знак информирующий нас о том, что плата поддерживает AMD CrossFireX технология объединения нескольких графических карт вплоть до 4.

    Разъёмы и прочие порты

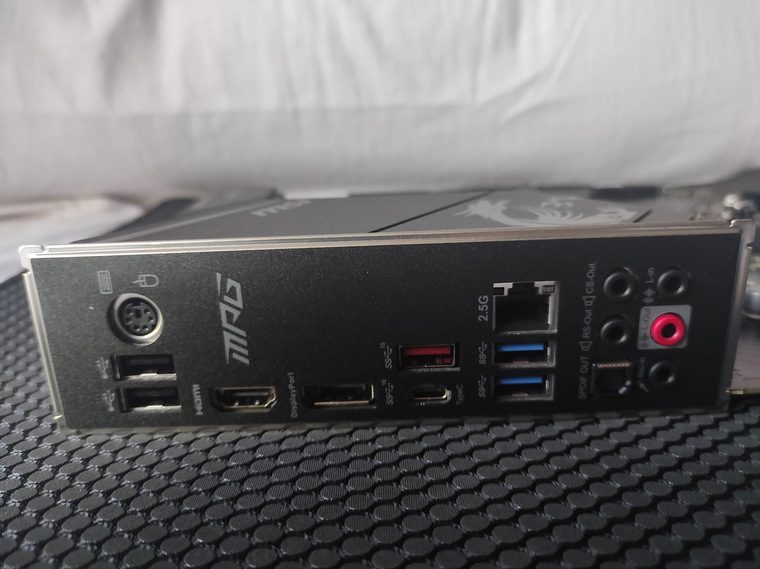

    Вот мы и подошли к боковой части материнской платы к которой геймеры и обычные пользователи будут подключать свои девайсы, и прочее оборудование.
    По изображению мы видим множество USB портов из них 1x USB 3.2; 1x USB 3.2; 2x USB 3.2; 2x USB 2.0. Ко всему этому предусмотрен разъём Gen2 Type A;

    Gen2 Type C; Gen1 Type A, а так же PS/2 порт куда же без его. Ввод и Вывод звука будет осуществляться через высококачественные аудиоразъёмы с S/PDIF, а за его качество будет беспокоиться Выделенный аудиопроцессор.

    Вот мы подключили все свои девайсы и куда же подключать свой дисплей, а для этого в данной материнской предусмотрено 2 видеоразъёма HDMI и DisplayPort, но их можно будет использовать только в том случае если у вас в процессоре есть интегрированное видеоядро.

    Все разъёмы мы заняли осталось подключить интернет кабель его подключать мы будет в LAN 2.5G и теперь при подключении нашего кабеля мы можем не беспокоиться о качестве нашего интернет соединения если конечно провайдер не встанет на пути.

    Сердце материнской платы

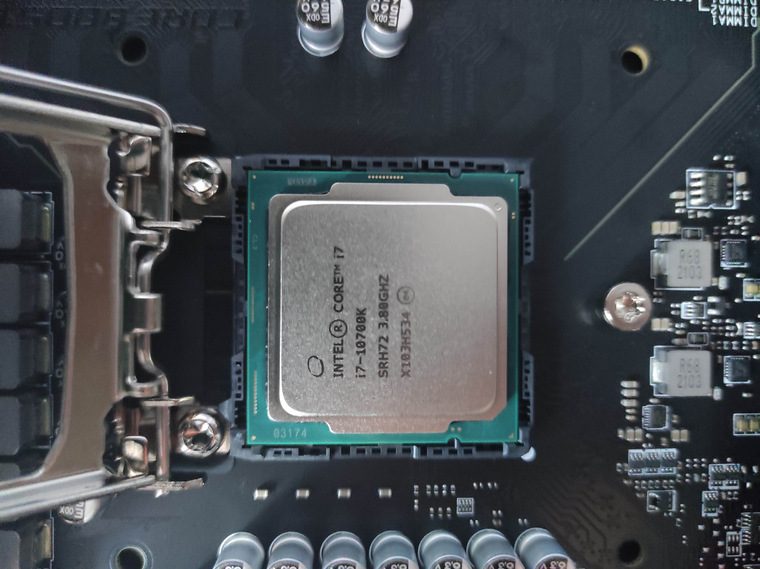

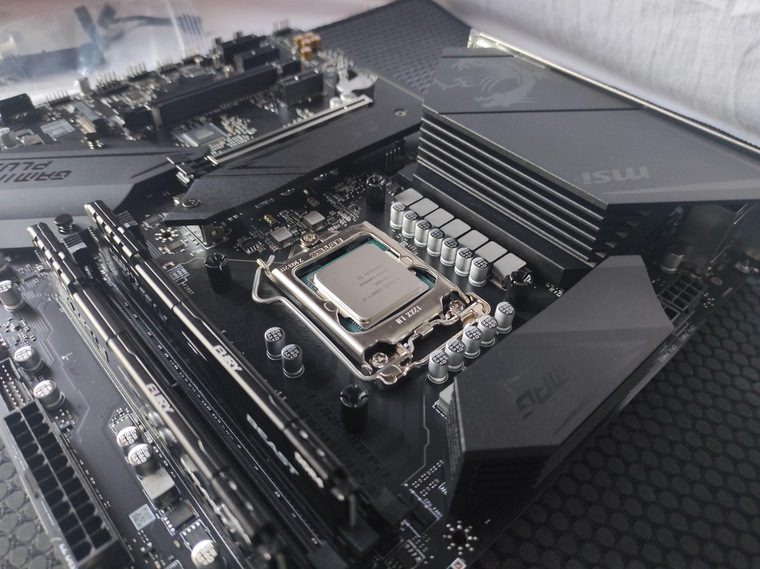

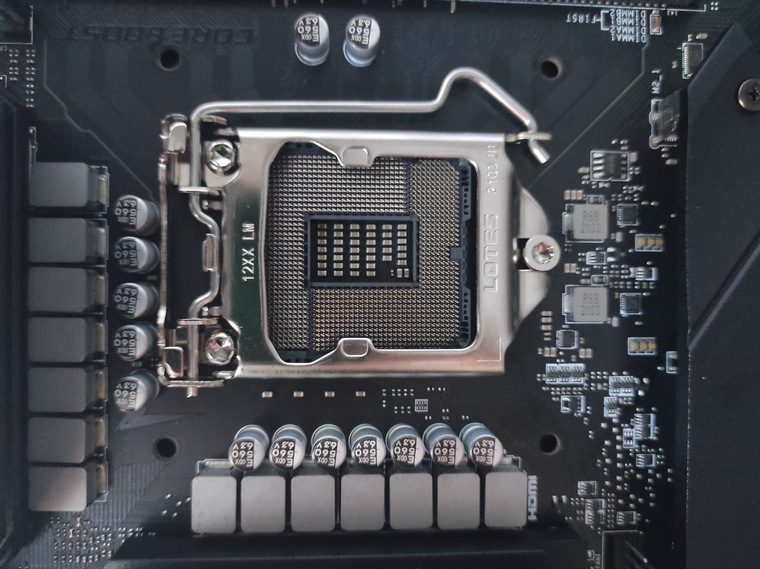

    Пора приступать к установке самого процессора в сокет LGA 1200 снимаем защелку и поднимаем металлическую крышку. После поднятия самой крышки пластиковую мы можем оставить она всё равно выскочит сама или снять её это уже на любителя. После самое главное смотрим на круглую пометку около сокета там же будет скос на рамке сокета и сверяем его с треугольником на процессоре и кладём сам процессор в сокет как показано на фотографии и больше его не трогаем не нужно там ничего ширудить и тем более постукивать. После всех несложных манипуляций пора защелкивать металлическую крышку и первое, что я заметил закрывая её это очень тугой рычаг по началу я обеспокоился защелкивая его, но может так и должно быть?

    Разъёмы под оперативную память обыкновенные чёрного цвета, но самое главное в начинке материнская плата поддерживает TURBO BOOST DDR4 и имеет встроенные XMP модули.

    Внешний вид BIOS и его неограниченные возможности

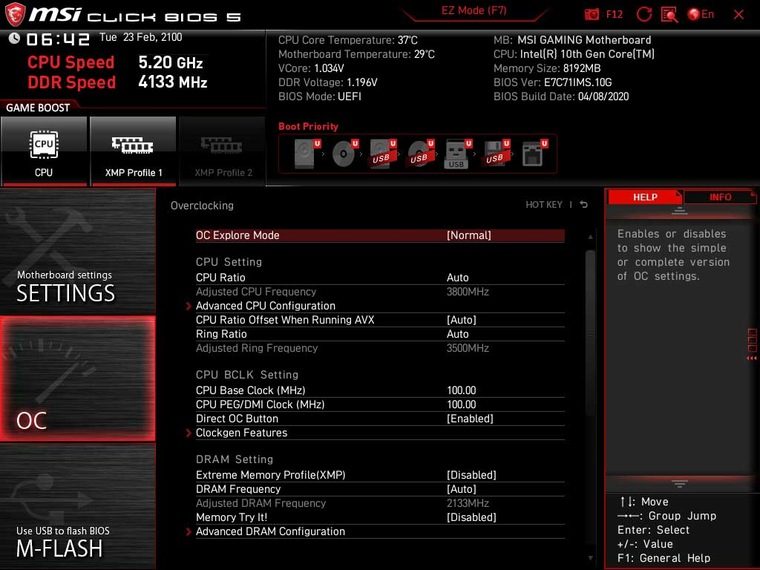

    После установки всего комплектующего и подключения питания мы запускаем пк и первым делом попадаем в BIOS и он сразу же бросается в глаза своим дизайном. Сочетание кроваво-красного цвета с чёрным и серым делает его поистине пылающим.

    В самом BIOS огромное количество настроек и без должных знаний лучше туда не лезть. Поменять XMP модуль, настроить кривую вращения вентиляторов, выбрать загрузочное устройство и этого достаточно, а прежде чем лезть в разгон почитайте об этом специализированные статьи во избежание неприятного казуса.

    А заметили ли вы красный USB разъём на материнской плате? Он предназначен именно для обновления BIOS с помощью Flash-накопителя об этом подробнее читайте по данной ссылке из официального источника https://ru.msi.com/support/technical_details/MB_BIOS_Update

    Тесты и завораживающая RGB подсветка

    Все установили,подключили, установили теперь пора провести тест на стабильность и эффективность охлаждения и настроить материнскую плату через MSI Center, который можно скачать по данной ссылке из официального источника https://www.msi.com/Landing/MSI-Center/

    Тест будем проводить в AIDA64 длительностью 15 минут без корпусных вентиляторов за исключением охлаждения процессорного кулера и узнаем на сколько стабильна система при нагрузке и на сколько эффективно радиаторы выполняют свою функцию.

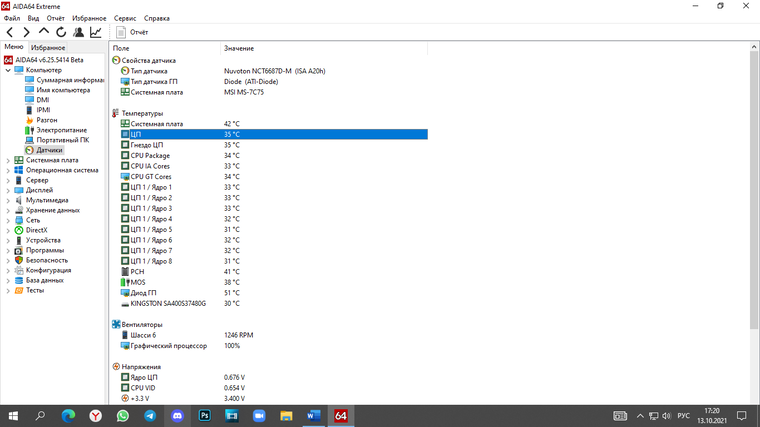

    Температура материнской платы до начала теста составляет 42 градуса

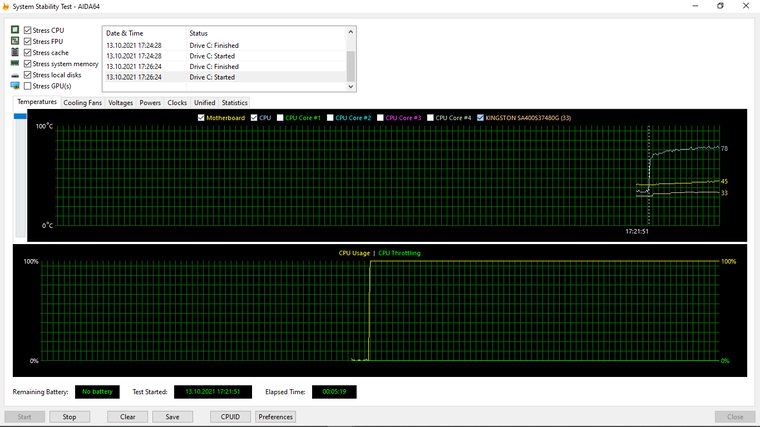

    Спустя 5 минут прохождения теста мы видим уже 45 градусов

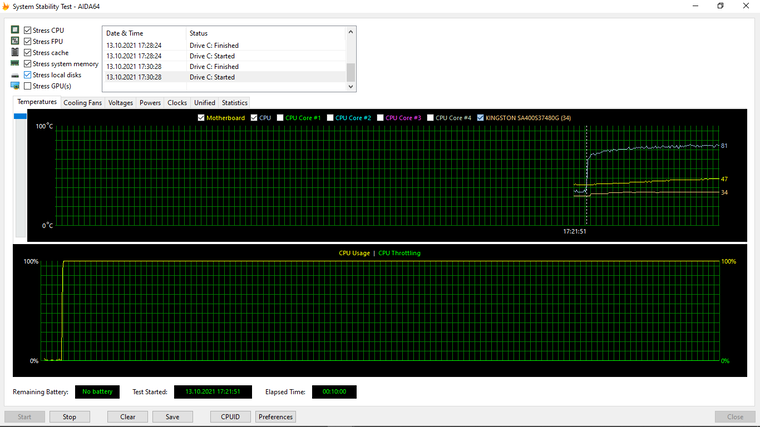

    Спустя 10 минут мы видим уже 47 градусов

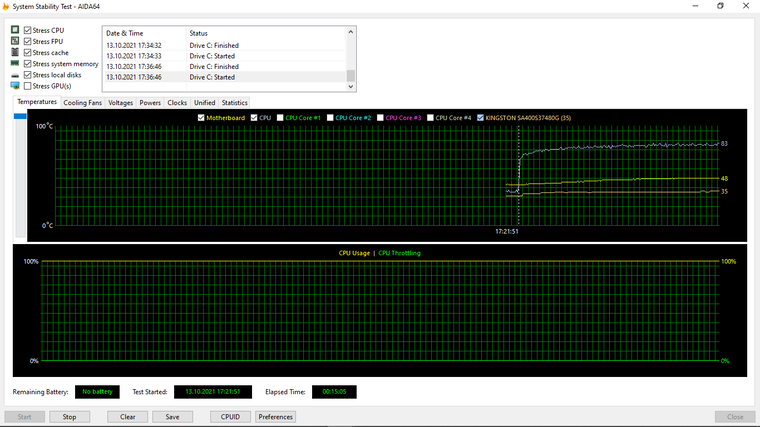

    Спустя 15 минут мы видим уже 48 градусов

    Исходя из данного теста температура материнской платы держится в стабильных пределах от 47 до 48 градусов при том, что в корпусе не предустановлены дополнительные вертушки, которые как не как сделают температуру еще ниже. На заметку нормальной температурой материнской платы считается диапазон от 35 до 65 градусов но лучше не превышать 50 градусов это увеличит срок службы платы.

    Впрочем много тестов для материнской платы не проведешь давайте еще проведём тест памяти дабы убедиться в качестве данного изделия.

    Latency(задержка) — 48,7ns довольно хороший показатель будем верить, что TURBO BOOST материнской платы сыграл здесь должную ролью.

    И снова перейдём к десерту, а это у нас настраиваемая RGB подсветка, которая будет дополнять наш корпус красками. Как было сказано выше управлять подсветкой мы будем через официальное ПО MSI Center перейдя в раздел Mystic Light.

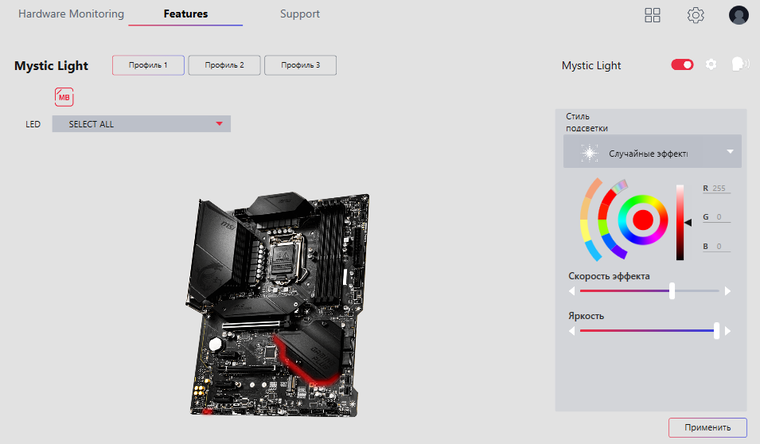

    В разделе Mystic Light мы можем выбрать множество уже встроенных режимов подсветки и изменить её цвет на какой душа пожелает. Ко всему этому через данное ПО можно управлять подсветкой вентиляторов и синхронизировать её с материнской платой для этого по краю платы разположено 3 разъёма Jrainbow, который обеспечивает питание 5В.

    Вот и подходит мой обзор к концу теперь пора перечислить плюсы и минусы материнской платы MSI MPG Z490 GAMING PLUS

    1. Стильный дизайн
    2. Наличие регулируемой RGB подсветки
    3. Массивные радиаторы
    4. 12 фаз питания процессора
    5. DDR4 BOOST
    6. XMP профили
    7. Встроенная звуковая карта
    8. Выделенный аудиопроцессор
    9. аудиоразъемы с S/PDIF
    10. укрепленный слот PCI-E 3.0
    1. Отсутсвие 3 pin разъёмов питания системных вентиляторов
    2. Отсутствие встроенного видеовыхода DVI

    Исходя из всего вышесказанного у данной модели материнской платы большое количество плюсов исходя из, которых я рекомендую данную материнскую плату к покупке.
