Mystery mar 919u схема подключения проводки

Распиновка разъема магнитолы Mystery, 2 DIN 1 DIN схемы

Распиновка магнитолы Mystery (различных моделей)

Распиновка RCA разъема магнитол Mystery

Переходник ISO — евро коннектор CARAV

Распиновка магнитолы Mystery (различных моделей)

В статье будут рассмотрены схемы подключения и распиновки магнитол Mystery следующих серий: mar, mmd, mdd, mcd, mmtd и других моделей магнитол марки

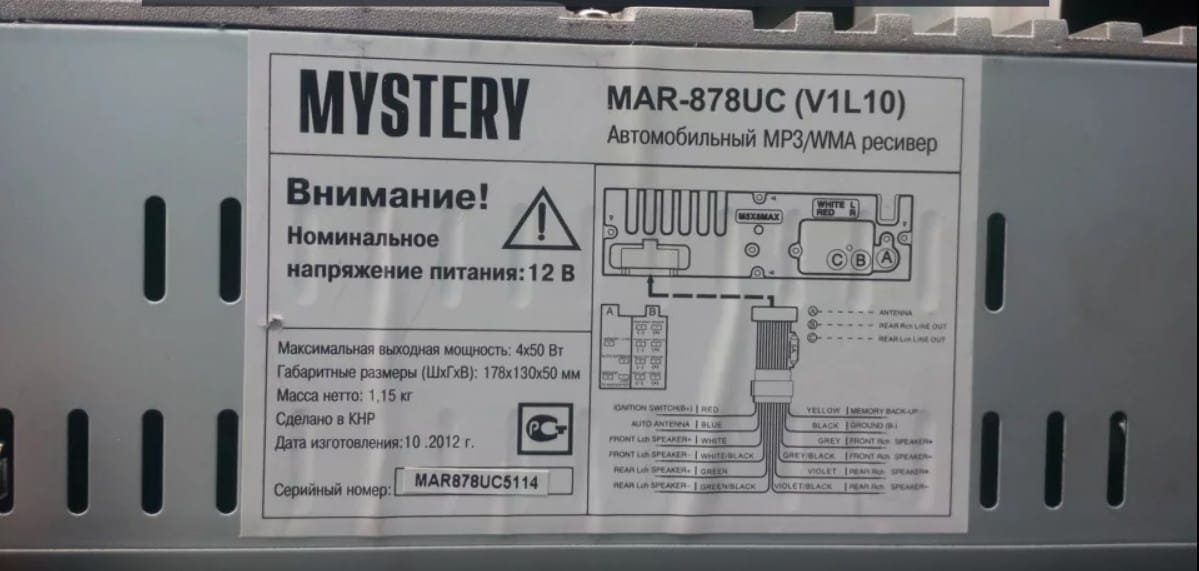

Распиновка разъема магнитолы Mystery 878uc-v1l10

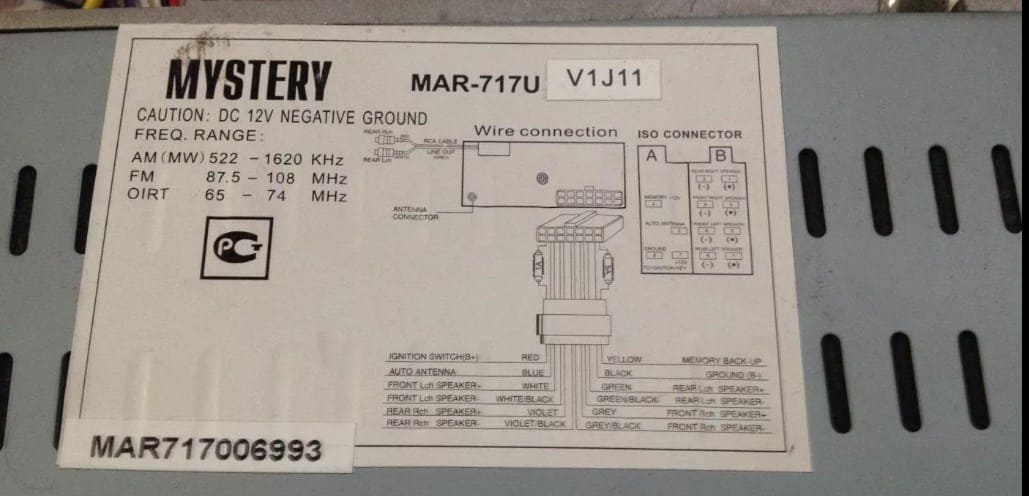

Распиновка разъема магнитол Mystery mar 717u, 707u, 877uc, 404u, 979, 980

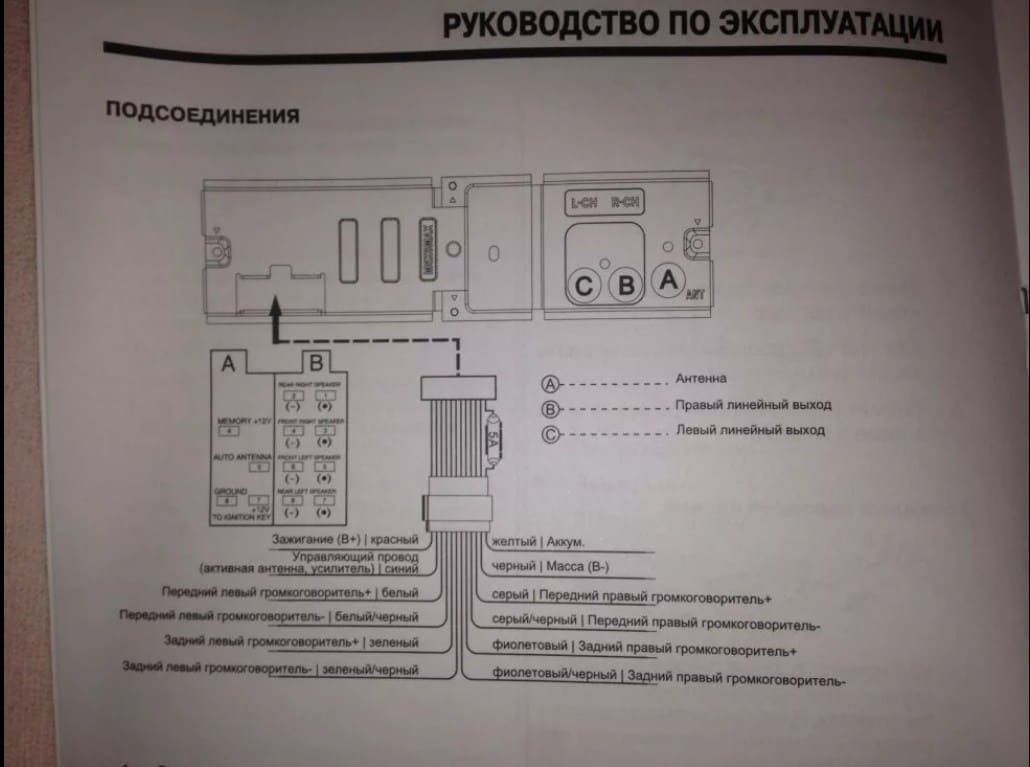

Распиновка разъема магнитол Mystery mar 818u, 909u, 919u, 616u

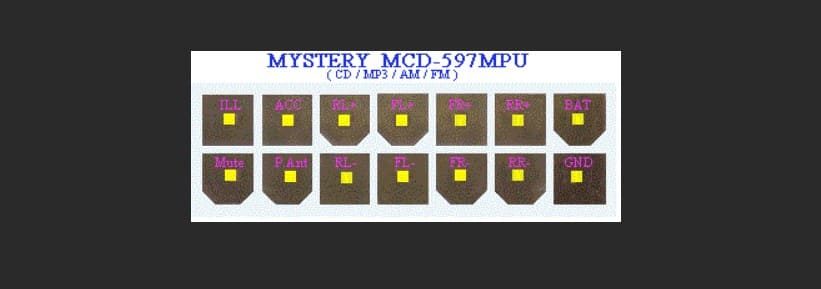

Распиновка разъема магнитол Mystery mcd 597mpu, 794mpu

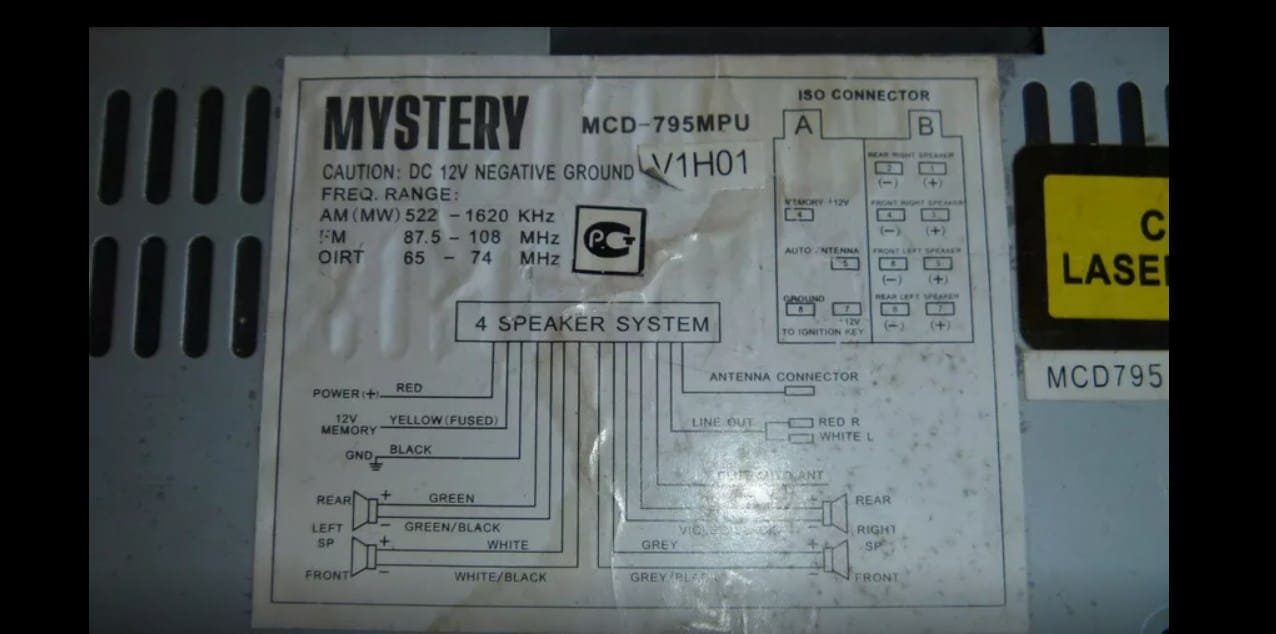

Распиновка разъема магнитол Mystery mcd 795mpu

Распиновка разъема магнитол Mystery mcd серии на русском языке

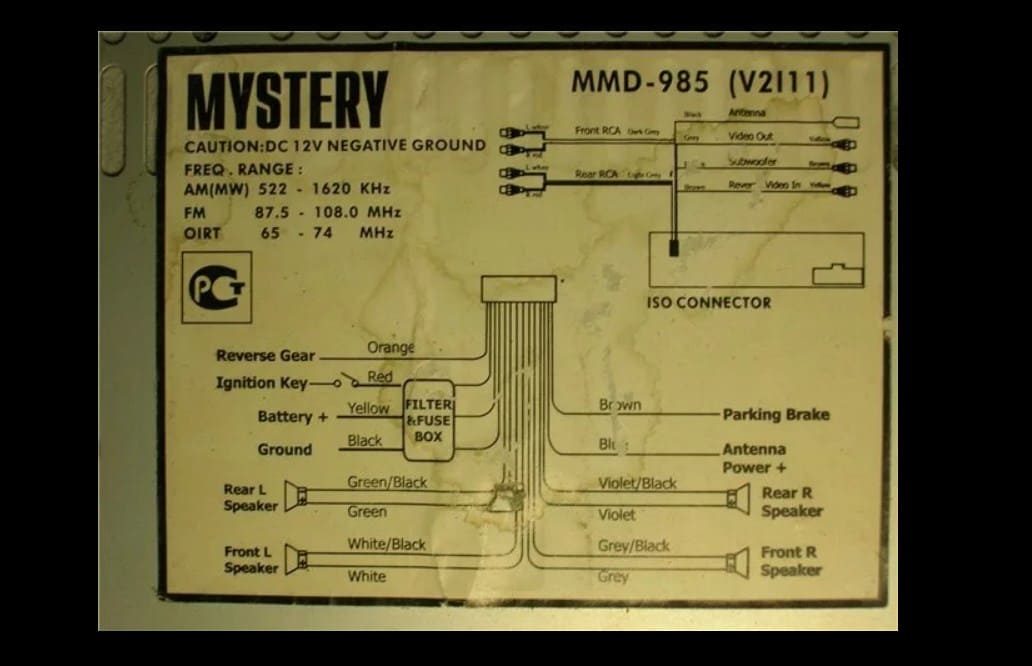

Распиновка разъема магнитол Mystery mdd серии

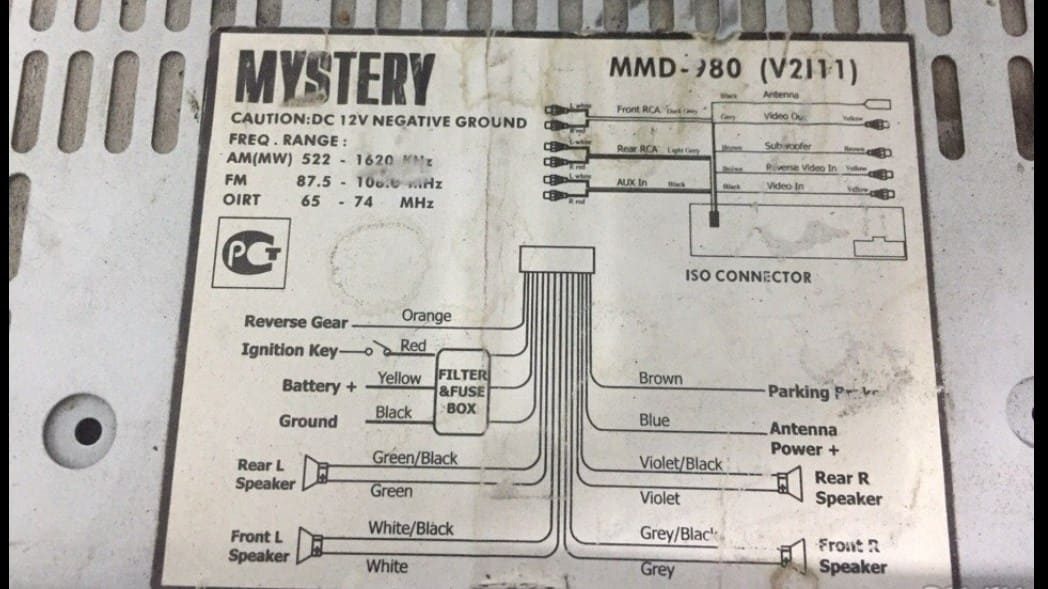

Распиновка разъема магнитол Mystery mmd 980-v2l11

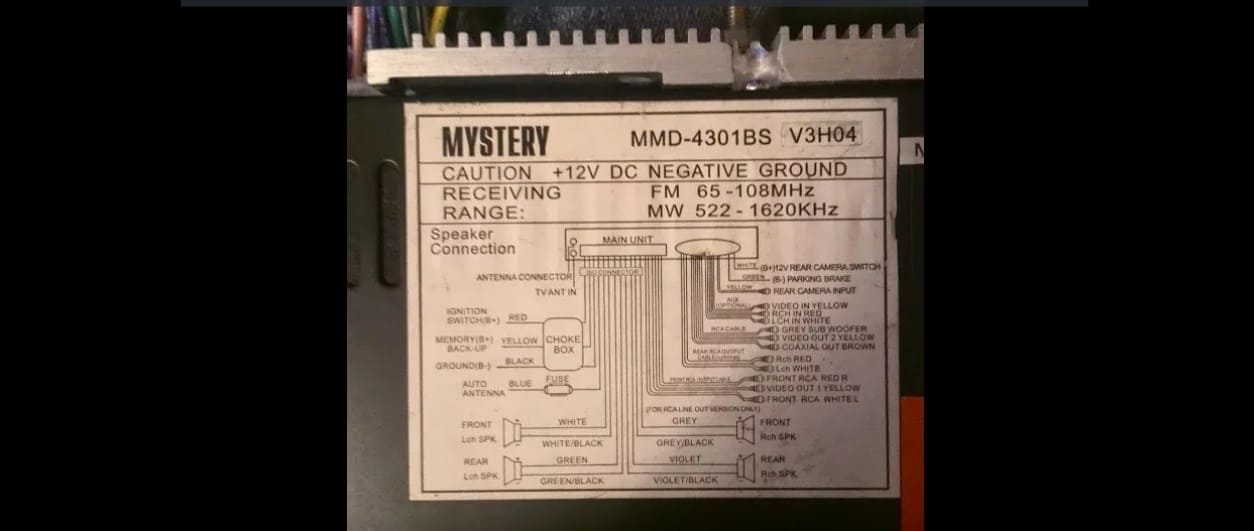

Распиновка разъема магнитол Mystery mmd 999bs, 4501bs

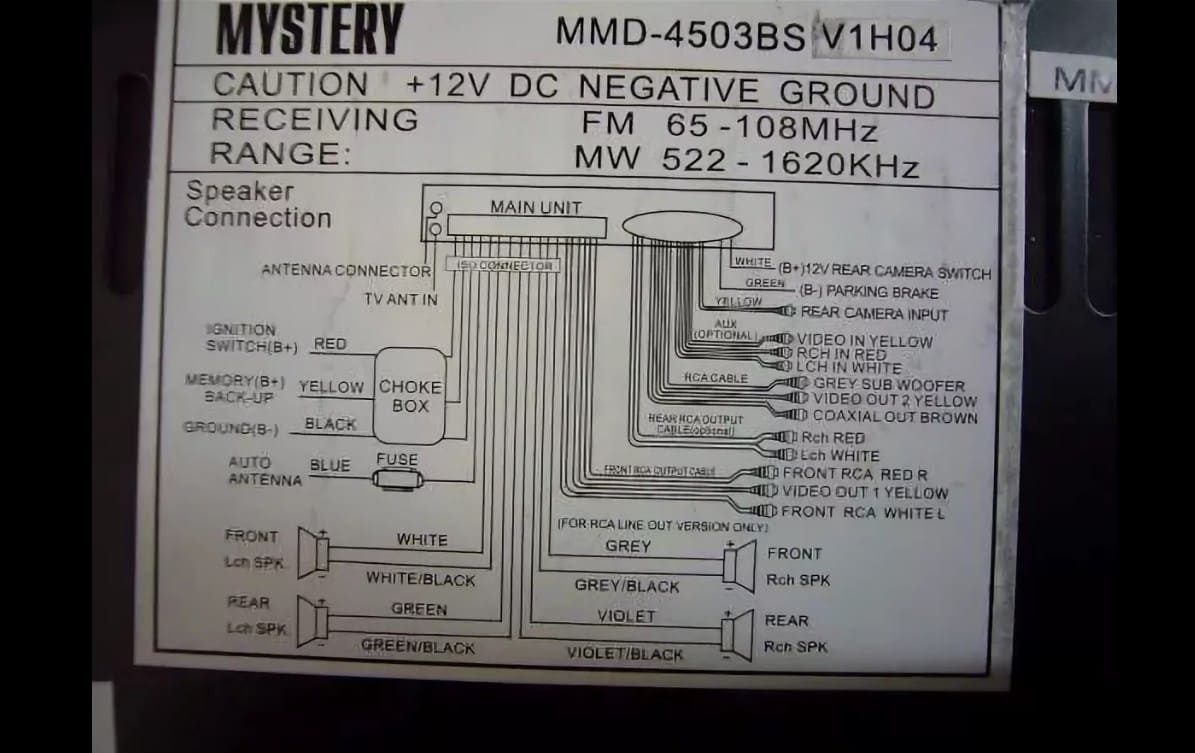

Распиновка разъема магнитол Mystery mmd 4503bs

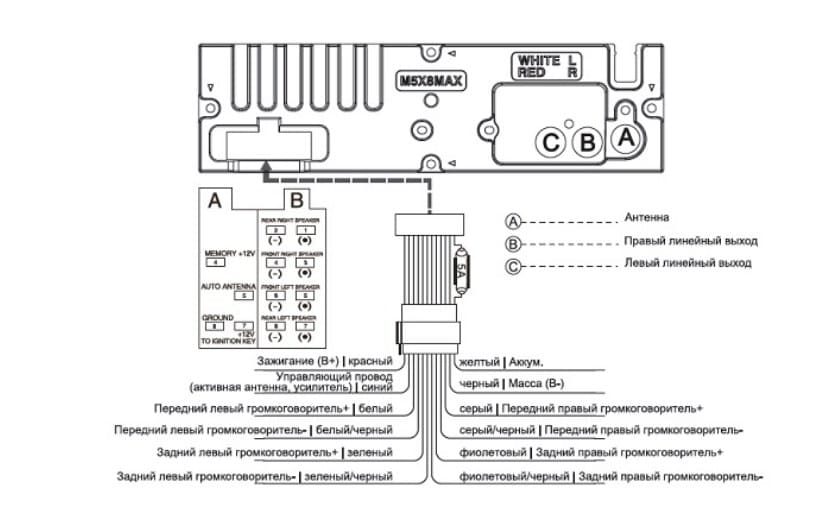

Распиновка разъема магнитол Mystery mmd 6220s, mdd 4310s, 7120s, 6270nv

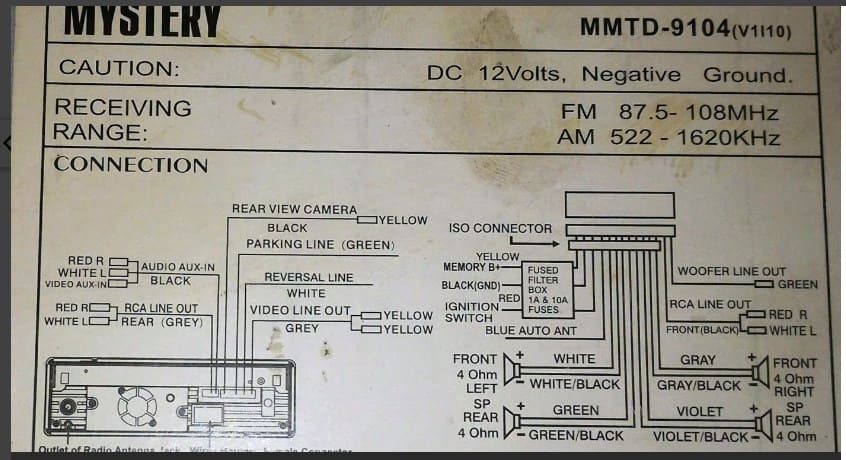

Распиновка разъема магнитол Mystery mmtd 9104

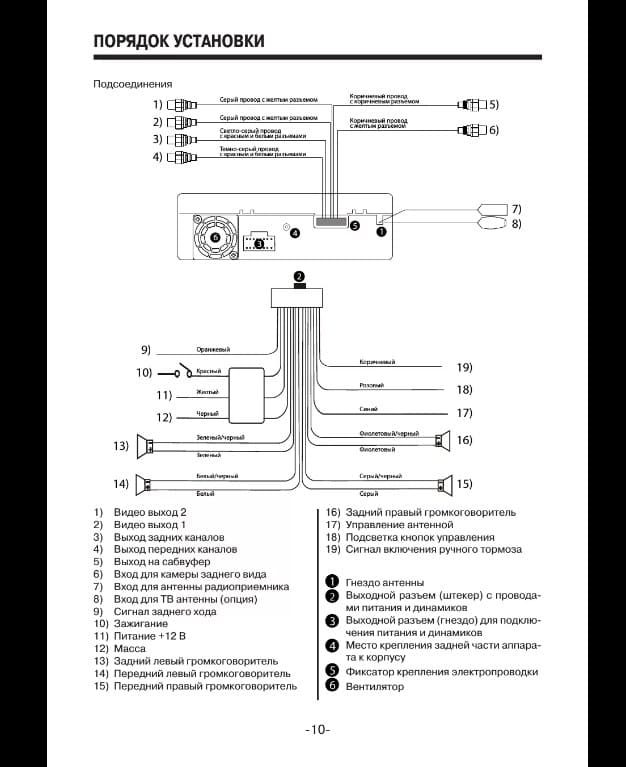

Распиновка разъема магнитол Mystery mmtd 9105s на русском языке

Распиновка разъема магнитол Mystery mmtd 9122s

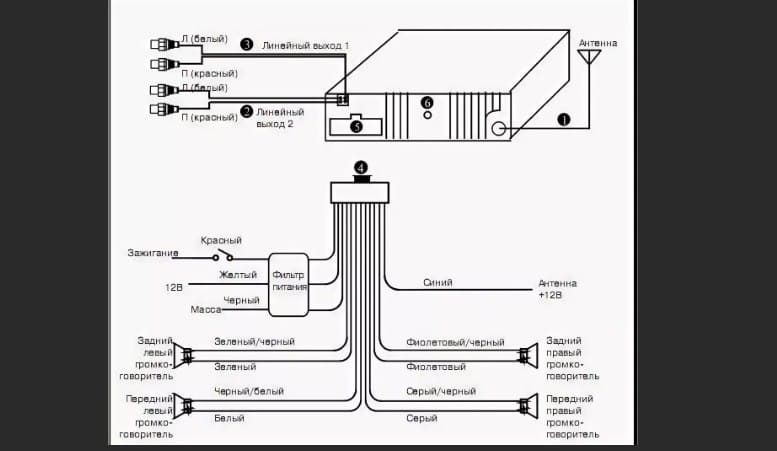

Распиновка разъема магнитол Mystery на русском языке

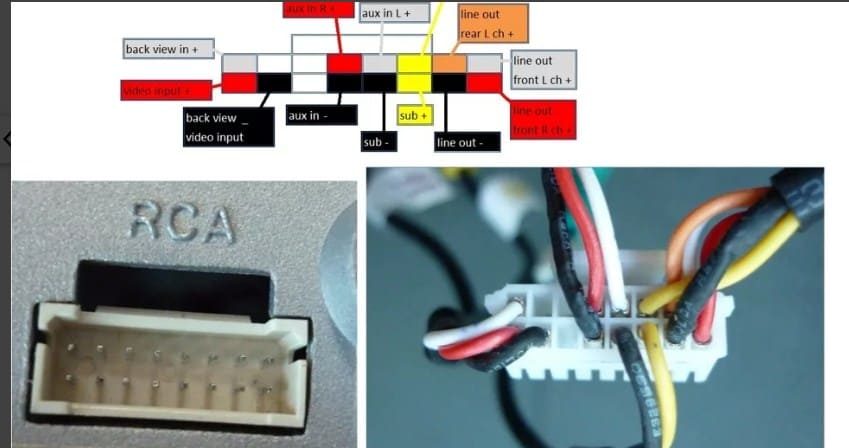

Распиновка RCA разъема магнитол Mystery

Распиновка RCA разъема магнитол Mystery

Переходник ISO — евро коннектор CARAV

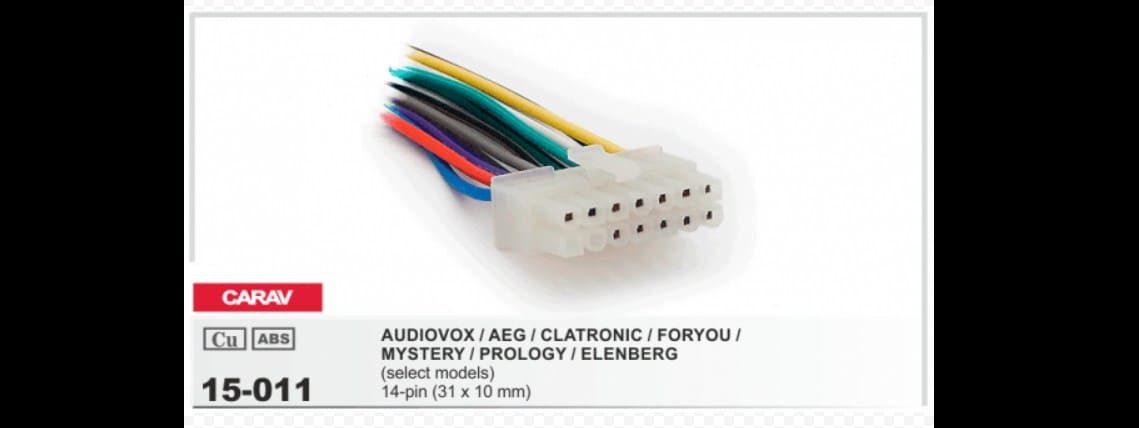

Переходник ISO — евро коннектор CARAV 15-011

Ну вот мы и рассмотрели все самые актуальные схемы распиновки и подключения самых актуальных разъемов, самых актуальных моделей. В подключении ирасптноке магнитол от Мистери нет ничего сложного. Единственное, что нам понадобится — хорошо изучить схему распиновки автомагнитолы и разобраться в цветовой маркировке проводов, так как нам необходимо будет знать, что и к чему мы подключаем. Методом «тыка» подбирать правильный провод будет очень долго. Если подключать через ISO — штекер, то придется узнать и значение проводов в своем автомобиле (эта информация скорее всего так же будет находиться на страницах нашего сайта). В общем-то, больших познаний в автоэлектрике процесс подключения магнитолы от вас не потребует

Если вы вдруг найдете ошибку в схеммах или тексте, вам есть чем дополнить статью, или же есть еще какие-либо пожелания или вопросы. Обязательно напишите автору статьи (ссылка на него чуть ниже). Будем вам за это очень благодарны. Так же желаем вам удачи при разборе схемм распиновки и подключении магнитол Мистери! До встречи на страницах нашего сайта!

Источник

Руководство, Эксплуатации – Инструкция по эксплуатации Mystery MAR-919U

Страница 3

Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом «Оригинал».

— Перед началом подключения убедитесь,

что напряжение в вашем автомобиле
соответствует 14,4В постоянного тока с

Отключите «-» клемму аккумулятора

перед началом установки для снижения
вероятности повреждения аппарата и
предотвращения короткого замыкания
при подключении.

— Убедитесь, что подсоединения цветных

проводов произведены в соответствии

со схемой. Неправильное подсоединение

может вывести из строя ресивер (приве­

сти к сбоям в работе) или повредить элек­

трическую систему автомобиля.

— Убедитесь, что минусовой провод, под­

соединяемый к колонкам, подключен к
отрицательным клеммам колонок. Никог­

да не подсоединяйте «-» провод колонок

к корпусу автомобиля. Для обеспечения

достаточной вентиляции прибора и сни­
жения риска возгорания не перекрывай­

те вентиляционные отверстия корпуса и

Не допускается подключение провода

питания магнитолы напрямую к аккуму­

ляторной батарее, минуя ключ зажига­

ния, поскольку это приведет к ускорен­
ному разряду аккумулятора во время

После завершения подсоединения и

перед первым включением устройства
(включая замену аккумулятора) при по­
мощи предмета с заостренным концом

(например, шариковая ручка) нажмите
кнопку RESET, расположенную на корпу­

се магнитолы для инициализации систе­

— Устройство предназначено для работы в

цепях с соединением отрицательного вы­
вода аккумуляторной батареи с металли­

ческим кузовом автомобиля (масса).

— Если проигрыватель включен, не допу­

скайте замыкания между собой или на

кузов автомобиля проводов динамиков.

Это может стать причиной перегрузки

усилителя мощности и выхода его из

— Выключайте устройство, когда оно не

используется. (Отключайте ресивер от
источника питания, если он не использу­

Не устанавливайте ресивер в следующих

[де он может препятствовать управле­

нию рулевым колесом или рычагом пе­
реключения передачи, иначе это может

стать причиной дорожно-транспортного

— [де он может препятствовать функциони­

рованию устройств защиты, например,
подушки безопасности, иначе это может

стать причиной несчастного случая со
смертельным исходом;

— [де он загораживает видимость водителю.

Во время вождения не пытайтесь управ­

лять ресивером. Иначе это может стать

причиной дорожно-транспортного про­
исшествия. Если вам необходимо управ­

лять устройством во время вождения,
то не отрывайте взгляд от дороги или
это может стать причиной дорожно-
транспортного происшествия.

При прослушивании аудиопрограмм в

движении устанавливайте такой уровень

громкости, который не будет мешать во­

дителю слышать все, что происходит во­

Не выполняйте никаких действий по

управлению устройством при движении

автомобиля, если это отвлекает водите­
ля от управления.

С целью снижения риска возгорания

устройства или поражения электри­

ческим током запрещается оставлять

проигрыватель под дождем или в поме­
щении с высокой степенью влажности.

Источник

Инструкция и руководство для
Mystery MAR-919U на русском

17 страниц подробных инструкций и пользовательских руководств по эксплуатации

Как подключить магнитолу без пина (фишки)

Моментальный ремонт автомагнитолы mystery mar-818u

Автомагнитола MYSTERY MAR-909U V5N10. Ремонт не включалась

Видеообзор автомагнитолы Mystery MAR-919U

Автомагнитола Mystery MAR-919U Распаковка Обзор avtozvuk.ua

как узнать мощность автомагнитолы

Обзор автомобильной магнитолы Mystery mar 919u

Распаковка автомагнитолы Mystery MAR-919U из Rozetka.com.ua

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ АВТОМОБИЛЬНЫЙ MP.

Mystery mar-919u, Руководство, Эксплуатации

АВТОМОБИЛЬНЫЙ MP3/WMA РЕСИВЕР

Совместимость с форматами MP3/WMA

Воспроизведение записей с SD/MMC карт

Аудио вход на передней панели

AM / FM / УКВ радиоприемник

Полнофункциональный карточный пульт ДУ

2- канальный линейный выход RCA

Выходная мощность 4 х 50 Вт

Руководство, Эксплуатации

Благодарим Вас за покупку данного автомобильного мультимедийного ресивера.

Перед подключением, эксплуатацией и/или настройкой ресивера для обеспечения безо­
пасности тщательно изучите настоящее руководство пользователя. Сохраняйте руковод­

ство пользователя для использования в будущем.

Управление МРЗ воспроизведением. 6

Порядок установки и излечения ресивера. 7

Кнопки управления на передней панели. 10

Управление радиоприемником. 12

Управление МРЗ проигрывателем. 13

Установка ЗО/иЗВ накопителей. 14

Возможные неполадки и способы их устранения. 16

Технические характеристики. 17

Руководство, Эксплуатации

— Перед началом подключения убедитесь,

что напряжение в вашем автомобиле
соответствует 14,4В постоянного тока с

Отключите «-» клемму аккумулятора

перед началом установки для снижения
вероятности повреждения аппарата и
предотвращения короткого замыкания
при подключении.

— Убедитесь, что подсоединения цветных

проводов произведены в соответствии

со схемой. Неправильное подсоединение

может вывести из строя ресивер (приве­

сти к сбоям в работе) или повредить элек­

трическую систему автомобиля.

— Убедитесь, что минусовой провод, под­

соединяемый к колонкам, подключен к
отрицательным клеммам колонок. Никог­

да не подсоединяйте «-» провод колонок

к корпусу автомобиля. Для обеспечения

достаточной вентиляции прибора и сни­
жения риска возгорания не перекрывай­

те вентиляционные отверстия корпуса и

Не допускается подключение провода

питания магнитолы напрямую к аккуму­

ляторной батарее, минуя ключ зажига­

ния, поскольку это приведет к ускорен­
ному разряду аккумулятора во время

После завершения подсоединения и

перед первым включением устройства
(включая замену аккумулятора) при по­
мощи предмета с заостренным концом

(например, шариковая ручка) нажмите
кнопку RESET, расположенную на корпу­

се магнитолы для инициализации систе­

— Устройство предназначено для работы в

цепях с соединением отрицательного вы­
вода аккумуляторной батареи с металли­

ческим кузовом автомобиля (масса).

— Если проигрыватель включен, не допу­

скайте замыкания между собой или на

кузов автомобиля проводов динамиков.

Это может стать причиной перегрузки

усилителя мощности и выхода его из

— Выключайте устройство, когда оно не

используется. (Отключайте ресивер от
источника питания, если он не использу­

Не устанавливайте ресивер в следующих

[де он может препятствовать управле­

нию рулевым колесом или рычагом пе­
реключения передачи, иначе это может

стать причиной дорожно-транспортного

— [де он может препятствовать функциони­

рованию устройств защиты, например,
подушки безопасности, иначе это может

стать причиной несчастного случая со
смертельным исходом;

— [де он загораживает видимость водителю.

Во время вождения не пытайтесь управ­

лять ресивером. Иначе это может стать

причиной дорожно-транспортного про­
исшествия. Если вам необходимо управ­

лять устройством во время вождения,
то не отрывайте взгляд от дороги или
это может стать причиной дорожно-
транспортного происшествия.

При прослушивании аудиопрограмм в

движении устанавливайте такой уровень

громкости, который не будет мешать во­

дителю слышать все, что происходит во­

Не выполняйте никаких действий по

управлению устройством при движении

автомобиля, если это отвлекает водите­
ля от управления.

С целью снижения риска возгорания

устройства или поражения электри­

ческим током запрещается оставлять

проигрыватель под дождем или в поме­
щении с высокой степенью влажности.

Руководство, Эксплуатации

Не подвергайте прибор воздействию

резкой смены температуры. Это может

стать причиной возникновения конден­
сата внутри устройства и привести к по­

вреждению прибора. При образовании
конденсата, перед использованием при­
бора подождите 1 час, чтобы влага испа­
рилась. Конденсат на элементах не до­
пускается. Не допускайте эксплуатации

аппарата в запыленных местах.

Не включайте устройство, если темпера­

тура внутри автомобиля выше или ниже

нормы. Перед включением дождитесь,
пока температура в салоне не станет
нормальной. Диапазон рабочих темпе­
ратур: от О’ до -ь40‘ С. Конденсат на эле­
ментах не допускается.

Во избежание повреждений не подвер­

гайте ресивер воздействию прямых сол­
нечных лучей, теплового излучения или

потоков горячего воздуха.

С целью снижения риска возгорания

устройства или поражения электриче­

ским током используйте только реко­

Во избежание несчастного случая не

пытайтесь разобрать устройство. Не
переделывайте и не ремонтируйте при­
бор самостоятельно. Это может вызвать

серьезные поломки и снимает гарантию

на бесплатный ремонт аппарата. Ремонт

должен производиться только в специа­
лизированных авторизованных сервис­

Источник
