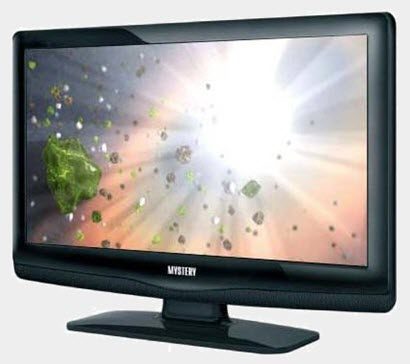

Ремонт телевизора MYSTERY MTV-2207W

Диагональ экрана: 22″ (56 см)
Формат экрана: 16:9
Разрешение: 1366×768
Поддержка HD: 720p HD
Яркость: 400 кд/м2
Контрастность: 800:1
Угол обзора: 170°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 125
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 6 Вт (2х3 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI
Потребление от сети: 65 Вт

Inverter (backlight): integrated into PSU

Power Supply (PSU): TV2201-ZC02-02 (C)

MOSFET Power: AO4804C, AO4435

IC MainBoard: SPI Flash: MX25l3206EM2i,

Общие рекомендации по ремонту TV LCD

MYSTERY MTV-2207W, как и другие телевизоры, целесообразно начать ремонтировать с осмотра внешних и внутренних элементов и модулей. Специфичные внешние повреждения некоторых элементов иногда могут обозначить дальнейшие действия по определению неисправности телевизора и локализации дефекта до начала проведения необходимых измерений. Если обнаружились обуглившиеся резисторы, вспухшие электролитические или металлокерамические конденсаторы, кольцевые трещины в пайках выводов трансформаторов или греющихся элементов, целесообразно установить причины и последствия возникшей неисправности, а так же произвести проверку связанных элементов и узлов.

Если телевизор MTV-2207W не включается, не издаёт никаких звуков при включении, а так же на передней панели не горят и не моргают никакие индикаторы, — есть большая вероятность неисправности в модуле питания. В некоторых случаях может быть неисправность только в питании дежурного режима. При диагностике и ремонте блока питания, после замены вздутых конденсаторов фильтров вторичных выпрямителей (если таковые имеются), необходимо прежде всего проверить сетевой предохранитель. При его обрыве следует проверить силовые элементы транзисторы и диоды выпрямительного моста на предмет лавинного (теплового) пробоя.
Если обнаружен пробой силового ключа, следует помнить, что в импульсном источнике питания (ИИП) он не выходит из строя сам по себе без причин, которые следует искать, проверяя другие элементы первичной цепи, — электролитические конденсаторы, ШИМ-контроллер , который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).

Иногда у телевизора MYSTERY MTV-2207W отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть большая вероятность неисправности преобразователя ламп подсветки, либо самих ламп, которые можно проверить заменой. В таких случаях необходимо убедиться в исправности всех электролитических конденсаторов фильтра по питанию самого инвертора, в том числе и в БП (блоке питания). Необходимо соблюдать все необходимые меры предосторожности при отключении защиты инвертора при диагностике и не оставлять её отключенной после завершения ремонта.

Диагностика и ремонт материнской платы MSTV2408-ZC01-01 обычно начинается с проверки работоспособности стабилизаторов и преобразователей питания чипов модуля. В некоторых случаях требуется обновление программного обеспечения (ПО). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы SPI Flash: MX25l3206EM2i; . Неисправности чипов BGA обычно легко выявить методом прогрева.

Владельцам телевизора MTV-2207W рекомендуем для ремонта обращаться только к квалифицированным специалистам с опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к серьёзным негативным последствиям!

Дополнительно по ремонту MainBoard

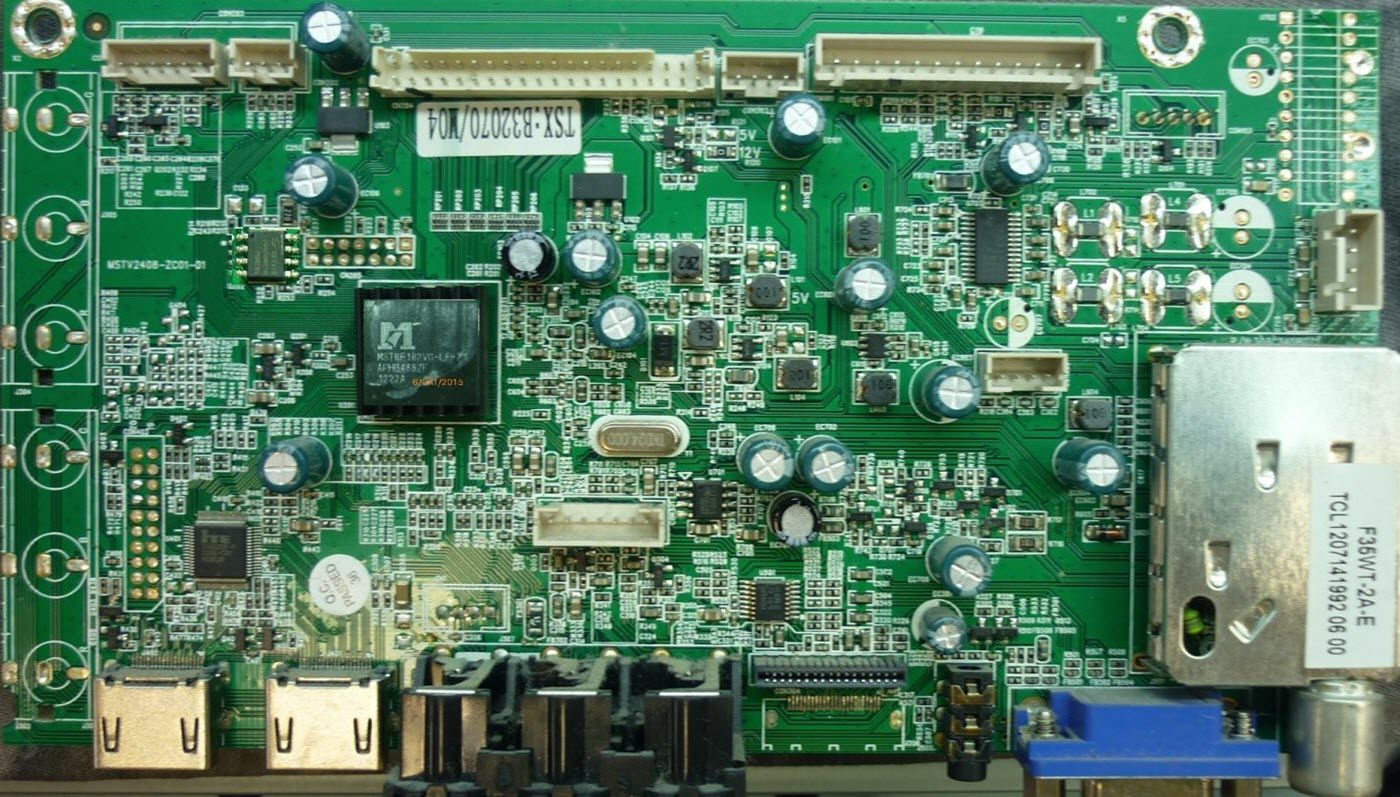

Внешний вид MainBoard MSTV2408-ZC01-01 показан на рисунке ниже:

MSTV2408-ZC01-01 может применяться в телевизорах:

MYSTERY MTV-1907W (Panel CLAA185WA09(FE58ZKMJ00)), MYSTERY MTV-2207W (Panel CLAA215FA05).

Основные особенности устройства MYSTERY MTV-2207W:

Установлена матрица (LCD-панель) CLAA215FA05.
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером BIT3102B. В качестве силовых элементов инвертора применяются ключи типа AO4828 *2.
Формирование необходимых питающих напряжений для всех узлов телевизора MYSTERY MTV-2207W осуществляет модуль питания TV2201-ZC02-02, либо его аналоги c использованием микросхем DM07652R и силовых ключей типа AO4804C, AO4435.
MainBoard — основная плата (материнская плата) представляет собой модуль MSTV2408-ZC01-01, с применением микросхем SPI Flash: MX25l3206EM2i, и других.
Тюнер F35WT-2A-E обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : CPT
Model : CLAA215FA05
Type : a-Si TFT-LCD, Panel
Diagonal size : 21.5 inch
Resolution : 1920×1080, FHD
Display Mode : TN, Normally White, Transmissive
Active Area : 476.64×268.11 mm
Brightness : 200 cd/m²
Display Colors : 16.7M (6-bit + Hi-FRC), CIE1931 68%
Frequency : 60Hz
Lamp Type : WLED
Signal Interface : LVDS (2 ch, 8-bit)
Voltage : 5.0V

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Источник

Радиосхемы Схемы электрические принципиальные

Главное меню

Реклама на сайте

Схемы ЖК ( LCD ) телевизоров Mystery

В этом разделе собраны схемы ЖК (LCD) телевизоров MYSTERY.

Любую из схем вы можете скачать, причем совершено бесплатно, без регистрации, без СМС, напрямую с сайта без файлообменников. Все схемы во вложениях внизу страницы.

Все файлы проверены антивирусом!

Возможно следующая информация Вам будет полезна:
* Если Вам нужны программы для просмотра скачанных файлов, то Вы найдете их в разделе СОФТ
* Если у Вас есть вопросы по ремонту- приглашаем к нам на ФОРУМ
* Если Вы ищете где можно найти специалистов по месту жительства- заходите в раздел РАДИОКОМПАС
* Если Вы сами занимаетесь ремонтом, то тогда у Вас есть возможность сообщить о себе в разделе Радиокомпас- просто обращайтесь в ОБРАТНУЮ СВЯЗЬ раздела

Схема ЖК(LCD) телевизора MYSTERY MTV-2206W

Схема ЖК (LCD) телевизора MYSTERY MTV-3210W

Схема ЖК (LCD) телевизора MYSTERY MTV 1911LW

Схема ЖК (LCD) телевизора MYSTERY LT1703S, LT2003S

Схема инвертора ЖК (LCD) телевизора MTV- Mystery2207W
Надпись TV2201-ZC02-02(C), Состав: BIT3102 + AO4828

схема ЖК (LCD) телевизора Mystery MTV-2216WD

схема ЖК (LCD) телевизора Mystery MTV-2403W

схема ЖК (LCD) телевизора Mystery MTV-2616WD

схема ЖК (LCD) телевизора Mystery MTV-3211LW

схема ЖК (LCD) телевизора Mystery MTV-4203WH

схема ЖК (LCD) телевизора Mystery MTV-1912LW

схема ЖК (LCD) телевизора Mystery MTV-1913LW

схема ЖК (LCD) телевизора Mystery MTV-2116WD

схема ЖК (LCD) телевизора Mystery MTV-2207W

схема ЖК (LCD) телевизора Mystery MTV-2225WD

схема ЖК (LCD) телевизора Mystery MTV-2615LW

схема ЖК (LCD) телевизора Mystery MTV-3215LW

схема ЖК (LCD) телевизора Mystery MTV-3703W

Схема блока питания TV3205-ZC02-01

Схема блока питания TV3206-ZC02-01

Схема блока питания MLT198TX

Источник

Mystery MTV-2207W

Информация Ремонт ТВ Прочие телевизоры Программный ремонт Ремонт блока питания Шасси телевизора Ссылки на схемы

Общая информация

Ремонт телевизоров Прочие телевизоры

Обычно, существуют два вида ремонта — программый (замена прошивки, настройка ПО) , либо аппаратный (замена неисправного электронного компонента). Возможен комплексный ремонт.

В любом случае, перед самим ремонтом необходимо произвести диагностику для выявления неисправности с последующим определением метода ремонта. В зависимости от неисправности, вам может потребоваться либо полный сервисный мануал, либо только схема или даже просто её часть.

Программный ремонт Прочие телевизоры

Под программным ремонтом подразумевается замена прошивки, либо настройка внутреннего ПО. В этом случае обычно схема не нужна, необходимо скачать сервисную документацию и требуемую версию прошивки через програматор или USB интерфейс.
Если не нашли необходимой прошивки или схемы, создайте запрос в соответствующем разделе форума — Запрос прошивок и схем на телевизоры

Ремонт блока питания Прочие телевизоры

Схема или даже сервисный мануал на шасси может не содержать схему блока питания. Они размещены в отдельном разделе — Схемы блоков питания телевизоров. Определите марку и модель используемого блока питания (Power Supply) и скачайте файл.

Шасси в ТВ Прочие телевизоры

Не нашли схему ?

Попробуйте запросить на форуме в специально созданном для этого разделе.

Источник

Ремонт телевизора MYSTERY MTV-2206W

Диагональ экрана: 22″ (55 см)
Формат экрана: 16:9
Разрешение: 1366×768
Поддержка HD: 720p HD
Яркость: 400 кд/м2
Контрастность: 800:1
Угол обзора: 170°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 125
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 6 Вт (2х3 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI
Потребление от сети: 65 Вт

Inverter (backlight): integrated into PSU

Power Supply (PSU): TV2201-ZC02-02 (C)

MainBoard: MSTV2203-ZC01-01 (B)

IC MainBoard: TSUMV26KU, EN25B40, 24C32, MSH9000, TPA1517

Общие рекомендации по ремонту TV LCD

Любой ремонт и диагностику телевизора MYSTERY MTV-2206W целесообразно начинать с внимательного внешнего осмотра внутренних и внешних элементов, включая корпусные детали, дисплей, кнопки и шлейфы. Часто бывает, что некоторые повреждения элементов или соединений помогут определить правильное направление поиска неисправности и локализации дефекта. В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы.

Если MYSTERY MTV-2206W не включается, никакие контрольные лампочки на передней панели не горят и не моргают, следовательно, есть очень большая вероятность неисправности модуля питания . Если в блоке питания оборван сетевой предохранитель, в большинстве случаев обнаруживается пробой силового ключа , который может быть интегрирован с ШИМ-контроллером, либо может использоваться отдельный полевой транзистор. Так же следует проверить диоды выпрямительного моста и электролитический конденсатор фильтра сетевого выпрямителя.
Причины пробоя силового ключа обратноходового преобразователя модуля питания могут быть различны, например, неисправность полупроводниковых элементов или электролитических конденсаторов в цепях стабилизации первичной цепи, а так же отказ в работе микросхемы ШИМ-регулятора или обрывы резисторов в её обвязке.
При использовании в модулях питания узла коррекции коэффициента мощности (ККМ), поиск неисправности становится несколько более сложным и требует дополнительного опыта и знаний устройства их работы.

В тех случаях, когда у телевизора MYSTERY MTV-2206W пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности инвертора (преобразователя для питания ламп подсветки). При включении телевизора, изображение может ненадолго появиться и сразу же пропасть. Необходимо учитывать, что с такими проявлениями выходят из строя и сами лампы, неисправность которых выявить можно заменой, подключив для диагностики в разъёмы заведомо исправные и подходящие по мощности.
Работа силовых цепей инвертора и ламп подсветки в штатном режиме контролируются специальной защитой, которая организована в целях пожарной безопасности, например, для отключения при замыканиях или обрывах в высоковольтных соединениях или при разгерметизации ламп. Данная защита существенно затрудняет диагностику и ремонт инвертора.
Отключая защиту в целях диагностики, необходимо помнить, что в данном случае есть риск выхода из строя силовых элементов инвертора. По завершению диагностики все штатные цепи защиты следует обязательно восстановить.

Владельцам телевизора MTV-2206W рекомендуем для ремонта обращаться только к квалифицированным специалистам с опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к серьёзным негативным последствиям!

Схема материнской платы (Main Board) MSTV2202-N1, CPU: TSUMV26KU MYSTERY MTV-2206W.

Дополнительно по ремонту MainBoard

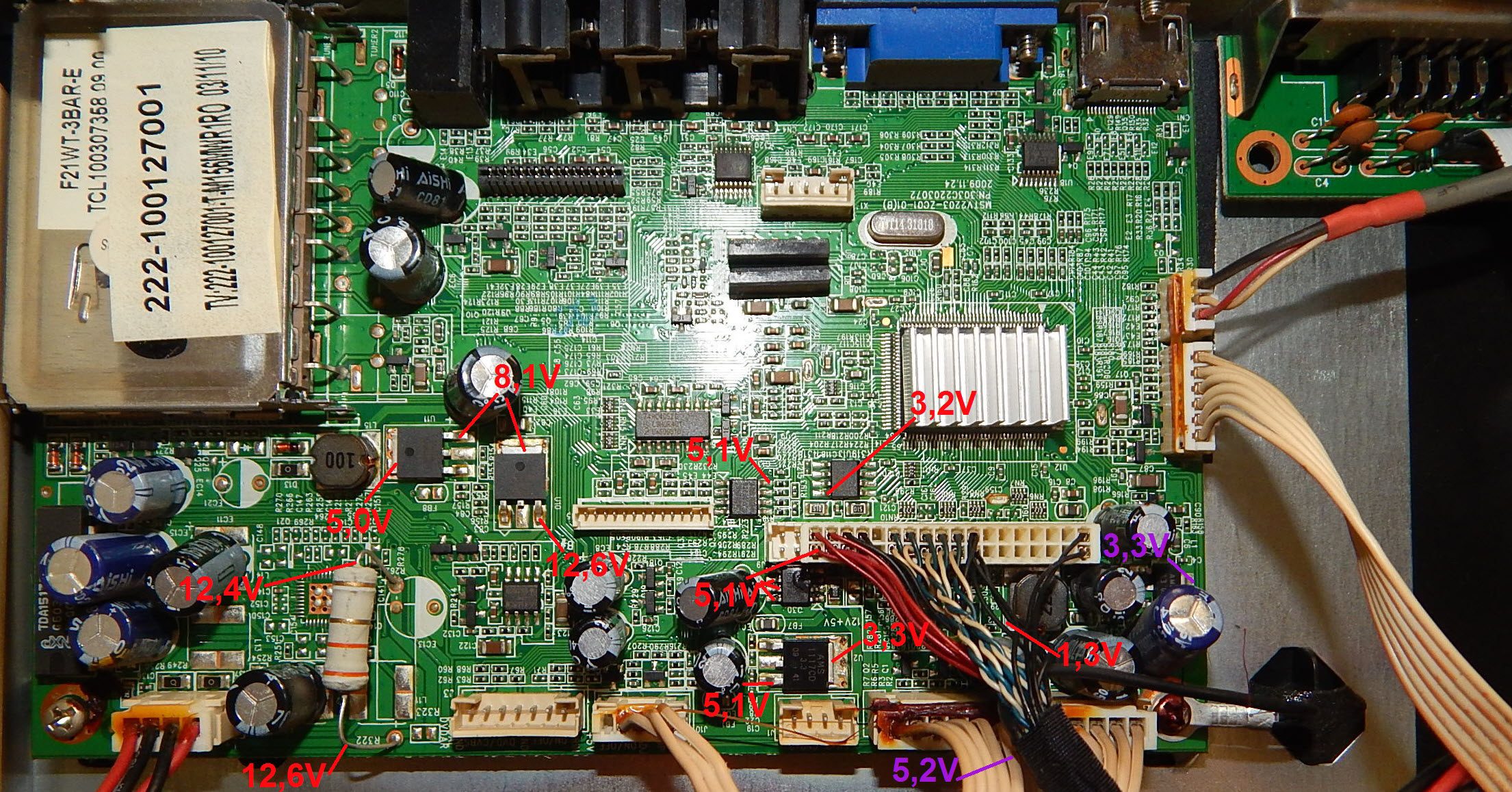

Внешний вид и замеры напряжений в контрольных точках MainBoard MSTV2203-ZC01-01 показаны на рисунке ниже:

MSTV2203-ZC01-01 может применяться в телевизорах:

BBK LT1929S (Panel F21WT-3BAR-E), BBK LT1529S (Panel M156MWR1), MYSTERY MTV-2206W (Panel CLAA216WA01), MYSTERY MTV-1906W (Panel M190MWW3), MYSTERY MTV-1607w (Panel M156MWR1), MYSTERY MTV-1907W (Panel BOE HT185WX2-10), MYSTERY MTV-2417WHD (Panel M236MWF1), MYSTERY MTV-2407WH (Panel V236H1-L05 Rev:C1), MYSTERY MTV-2217WD (Panel CLAA215FA05), MYSTERY MTV-1917WD (Panel CLAA185WA06).

Основные особенности устройства MYSTERY MTV-2206W:

Установлена матрица (LCD-панель) CLAA216WA01.
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером BIT3102B. В качестве силовых элементов инвертора применяются ключи типа AO4828.
Формирование необходимых питающих напряжений для всех узлов телевизора MYSTERY MTV-2206W осуществляет модуль питания TV2201-ZC02-02, либо его аналоги c использованием микросхем DM07652R.
MainBoard — основная плата (материнская плата) представляет собой модуль MSTV2203-ZC01-01, с применением микросхем TSUMV26KU, EN25B40, 24C32, MSH9000, TPA1517 и других.
Тюнер F21WT-3BAR-E обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : CPT
Model : CLAA216WA01
Type : a-Si TFT-LCD, Panel
Diagonal size : 21.6 inch
Resolution : 1366×768, WXGA
Display Mode : TN, Normally White, Transmissive
Active Area : 477.417×268.416 mm
Surface : Antiglare, Hard coating (3H)
Brightness : 350 cd/m²
Contrast Ratio : 800:1
Display Colors : 16.7M (6-bit + Hi-FRC), CIE1931 72%
Response Time : 5 (Tr+Td)
Frequency : 60Hz
Lamp Type : 4 pcs CCFL Without Driver
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 5.0V

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
