Инструкция по подключению газового котла Navien Deluxe 16k Coaxial Plus + его технические характеристики и отзывы пользователей

Централизованные системы отопления и горячего водоснабжения еще не добрались до всех коттеджных загородных поселков.

Домовладельцы нашли эффективный и вполне достойный выход из положения — установку собственного котла и монтаж обвязки, обеспечивающие подачу ГВС и обогрев дома в автономном режиме.

В результате появляется независимость от поставщиков ресурсов с их обветшалыми сетями, возникает возможность регулировать режим отопления по собственному усмотрению и необходимости.

Выбор оборудования, подходящего для создания собственной системы, достаточно велик.

Одними из популярных и высоко оцененных пользователями установок являются котлы фирмы Навьен.

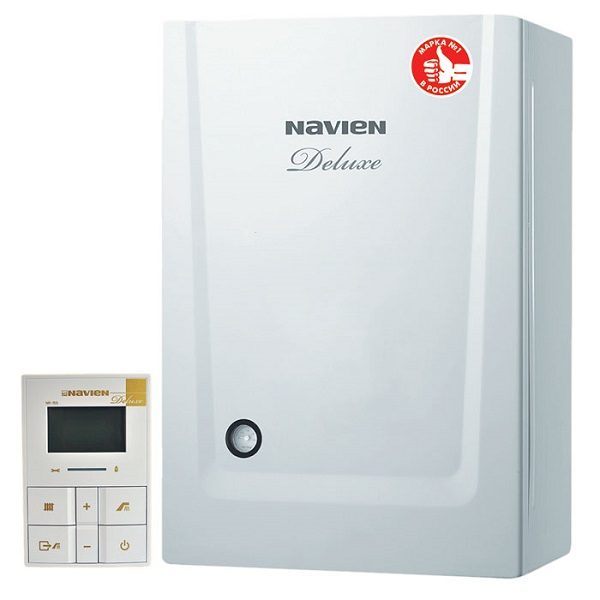

Что из себя представляет газовый котел Navien Deluxe 16k Coaxial

Южно-корейский промышленный концерн KyungDong NAVIEN хорошо известен в России. Фирма поставляет широкий ассортимент отопительного оборудования, в число которого входят газовые и дизельные котлы различной мощности и вариантов исполнения.

Наиболее популярны настенные двухконтурные газовые агрегаты, способные обеспечивать одновременно обогрев помещений и подачу горячей воды. К наиболее востребованным конструкциям относятся модели мощностью 16 кВт.

Причина этого заключается в том, что конструктивно они представляют собой образцы мощностью 24 кВт, у которых программным способом понижена мощность. Поэтому такие модели имеют высокий ресурс, обеспечивающий длительный срок службы и устойчивость к возможным перегрузкам.

Кроме того, они оптимальным образом подходят к наиболее распространенным размерам частных домов — рассчитаны на обогрев 160 м2 площади.

Популярность и востребованность таких котлов наиболее высока.

Разновидности

Существует несколько разновидностей котлов Навьен с мощностью 16 кВт:

  • Deluxe 16k
  • Deluxe coaxial 16k
  • Deluxe plus 16k
  • ATMO 16AN

Все эти агрегаты обладают близкими параметрами и типом конструкции. Отличия незначительны и касаются лишь некоторых узлов или деталей.

Рассмотрим технические характеристики этих моделей:

Параметр Deluxe 16k Deluxe coaxial 16k Deluxe plus 16k ATMO 16AN
Тип котла Газовый настенный двухконтурный
Тип камеры сгорания Закрытая Открытая
КПД 91,2 % 86 %
Тепловая мощность котла по ОВ 9-16 кВт
Материал первичного теплообменника Нержавеющая сталь Медь
Температура теплоносителя в системе отопления 40°-80°
Температура ГВС 30°-60°
Тип управления Электронное
Напряжение сети электропитания Однофазное, 230 В, 50 Гц
Вес 28 кг 26 кг
Габариты корпуса 440x695x265 мм 430x720x340 мм

Как можно заметить, некоторое отличие имеет только модель Атмо с атмосферным (открытым) типом камеры сгорания. Остальные образцы различаются только по типу дымохода или наличию панели управления на корпусе котла.

Плюсы и минусы котлов этой серии и мощности

Положительные стороны котлов Навьен 16 квт:

  • Способность одновременного обеспечения отопления и подачи горячей воды.
  • Приспособленность к российским условиям, возможность нормально работать при низких давлениях воды и газа, устойчивость к перепадам давления.
  • Экологическая чистота оборудования — большинство образцов выделяют только углекислоту, которая полностью поглощается растениями.
  • При изготовлении котлов применяются самые передовые технологии, обеспечивающие высокое качество работы агрегатов.
  • Наличие выносного пульта управления, делающего регулировку режимов более удобной.

Недостатками котлов Навьен считаются:

  • Высокий уровень шума от работы вентилятора и насоса.
  • Неустойчивость многих деталей к воздействию жесткой воды, что исключает использование котлов на собственной скважине.
  • Наличие откровенно слабых элементов, определяющих общую непрочность агрегата. Например, наличие пластиковых шестеренок на электромоторчике трехходового клапана.

Как достоинства, так и недостатки следует относить к особенностям конструкции оборудования. Производители постоянно отслеживают проблемные участки и устраняют обнаруженные недочеты, что дает основания надеяться на полное решение всех конструкционных проблем.

Его устройство

Конструкция двухконтурного газового котла Навьен 16К состоит из следующих узлов:

  • Трубчатый теплообменник из нержавейки (первичный).
  • Расширительный бак 8 л.
  • Газовая горелка, конструктивно соединенная с первичным теплообменником.
  • Циркуляционный насос.
  • Вентилятор, обеспечивающий наддув свежего воздуха для эффективного горения.
  • Трехходовой кран, позволяющий регулировать температурный режим контуров ОВ и ГВС.
  • Датчики, платы управления, соединительные трубопроводы и внешние присоединительные патрубки для подключения газа, холодной и горячей воды, прямой и обратный входы контура ОВ.

При сгорании газа происходит нагрев теплоносителя и ГВС в теплообменнике. Для увеличения эффективности горения используется турбонаддув, способствующий повышению температуры в камере сгорания при неизменных объемах потребления газа.

Нагретые потоки вытесняются свежими, что обеспечивается циркуляционным насосом, подающим теплоноситель в отопительный контур дома и в разводку ГВС. Регулировка режима производится при помощи трехходового крана, обеспечивающего подмешивание более холодных потоков к нагретым и обеспечивающего подачу теплоносителя заданной температуры.

Горелка в газовых котлах Навьен может иметь два типа конструкции:

  • Закрытая. Не имеет контакта с окружающей атмосферой, горение, подача кислорода и вывод продуктов горения происходят в замкнутой камере, соединенной с коаксиальным или сдвоенным дымоходом.
  • Открытая. Забор воздуха производится из помещения, где размещен котел. Требуется оборудование дымохода и качественная вентиляция помещения.

Наиболее предпочтителен выбор агрегатов с закрытым типом камеры сгорания, позволяющим обеспечить полную безопасность и отсутствие вредных продуктов горения во внутреннем воздухе жилища.

Для каких помещений лучше всего подходит каждая модель?

Согласно спецификации производителя, газовые двухконтурные котлы Навьен 16 кВт предназначены для эксплуатации в жилых или производственных (оптимально — общественных) помещениях площадью до 160 м2.

Модели Deluxe 16k, Deluxe coaxial 16k, Deluxe plus 16k лучше всего показали себя при использовании в жилых частных домах, коттеджах, реже — в квартирах. Высокий уровень шума, свойственный этим моделям, доставляет неудобство для людей, особенно в ночное время.

В частных домах этот вопрос можно решить, разместив котел в отдельной камере и сняв те самым проблему излишнего шума. Модель ATMO 16AN требует повышенной вентиляции помещения, что ограничивает применение частными домами или офисными помещениями, располагающими отдельными вентилируемыми комнатами.

Для использования в промышленных помещениях (цехах) такие установки, как правило, не используются, поскольку не могут обеспечить нужный режим обогрева в специфических условиях.

Инструкция по подключению

Монтаж котла не составляет особой сложности. В нужных точках необходимо установить анкерные болты, на которые крепится агрегат.

Существуют специфические требования к несущим поверхностям — они должны быть достаточно прочны, нельзя крепить котлы на перегородки из гипсокартона или иных подобных материалов. Оптимальный вариант — кирпичная или бетонная стена, подойдут деревянные поверхности с достаточной степенью прочности.

Между корпусом и стеной рекомендуется поместить эластичные прокладки, снижающие уровень шума. После установки к соответствующим патрубкам подключают газ, воду, отопительный контур и разводку подачи ГВС.

Присоединение к источнику электропитания производится через отдельную розетку без наличия параллельно подключенных приборов. Настоятельно не рекомендуется использовать удлинители или переходники, которые способны нагреваться и могут стать причиной возгорания.

Необходимо соблюдать технику безопасности при работе с газовыми трубопроводами, тщательно проверять соединения на отсутствие утечек. При использовании сжиженного газа в баллонах над соблюдать правила хранения и прочие требования и нормы.

Отзывы владельцев

Для создания более реалистичного и сбалансированного представления об эксплуатационных качествах котлов Навьен 16 квт, следует рассмотреть отзывы владельцев:

Источник

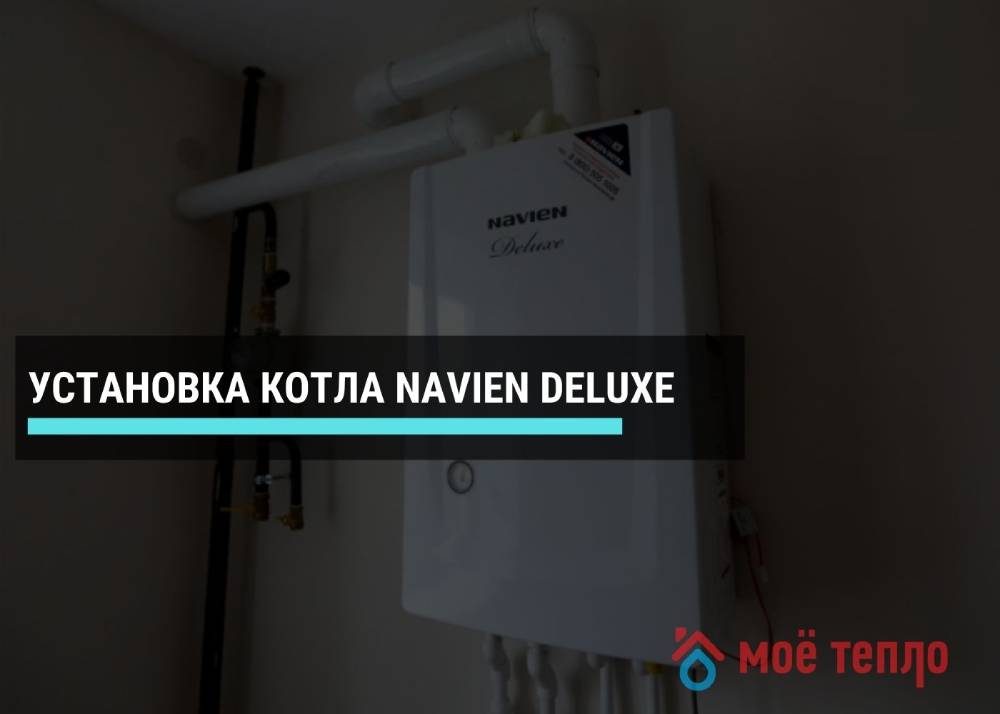

Установка котла Navien Deluxe

Как подобрать дымоход для газового котла Навьен Айс и не ошибиться.

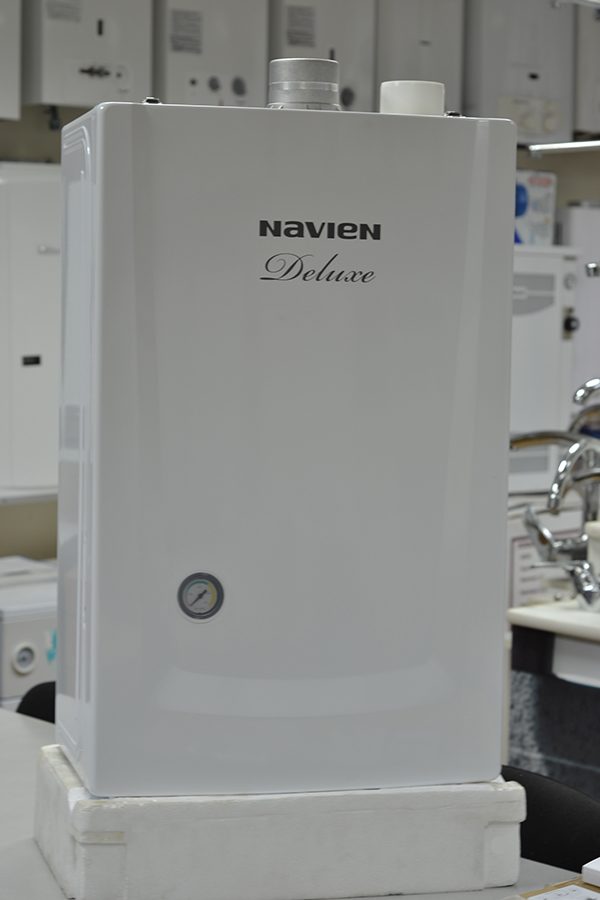

Газовый настенный котел Navien Deluxe получил свое распространение на территории Российской федерации благодаря простому монтажу и вводу в эксплуатацию.

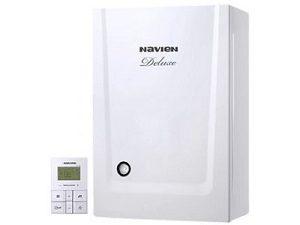

Deluxe — это газовый настенный котел от корейского производителя Navien.

Монтаж газового котла Навьен Делюкс очень подробно прописан в инструкции по установке, которая штатно поставляется с котлом.

В этой статье мы подробно разберем, как производится установка котла Navien Deluxe.

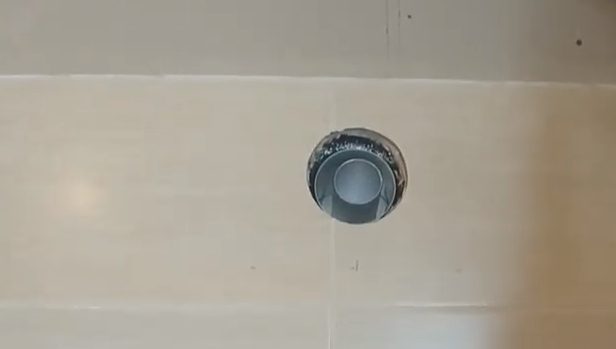

1. Высверливаем отверстие диаметром 110 мм для установки дымохода котла.

Отверстие диаметром 110 мм для установки дымохода котла

Прежде, чем начнётся Navien Deluxe установка, стену, на которой будет висеть котёл — можно обложить кафелем.
После установки котла — сделать это будет крайне проблематично.
Главное понимать, что стена, на которую устанавливается котёл, должна быть как минимум покрыта негорючим материалом.
Или — в идеале — сама должна быть изготовлена из негорючего материала.

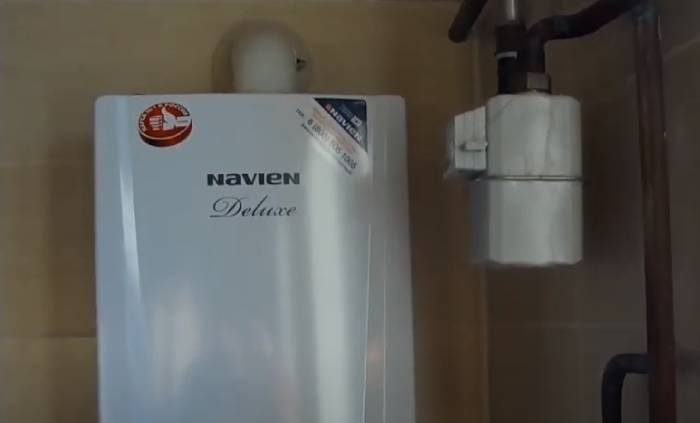

2. На стену вешаем котёл и устанавливаем дымоход.

Обязательное условие — уклон дымохода должен быть 2-3 градуса от котла, на улицу. Это обеспечит стекание конденсата наружу.
Выполняя монтаж котла Навьен Делюкс — необходимо в обязательном порядке обеспечить правильную установку дымохода.
Это будет залогом безопасной работы котла.

3. Установка котла Навьен Делюкс включает в себя правильное подключение инженерных сетей к котлу.

На фото ниже мы показываем, где и что нужно подключать.

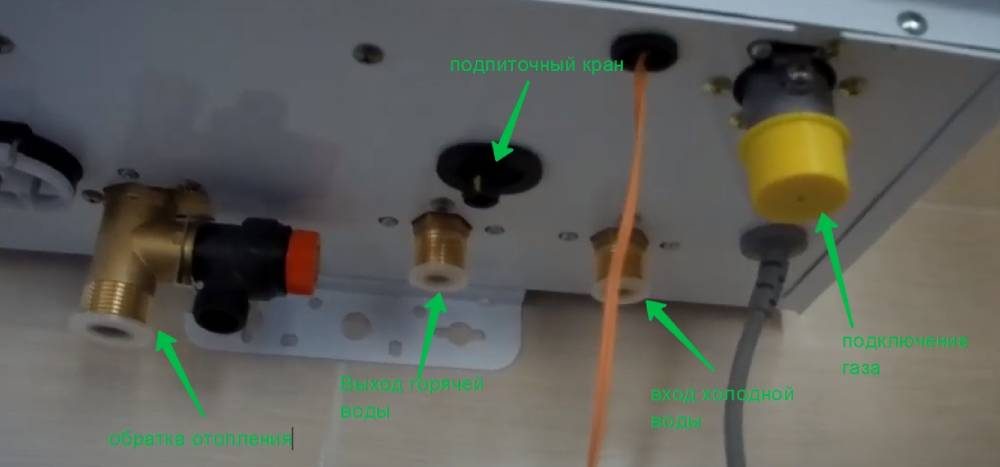

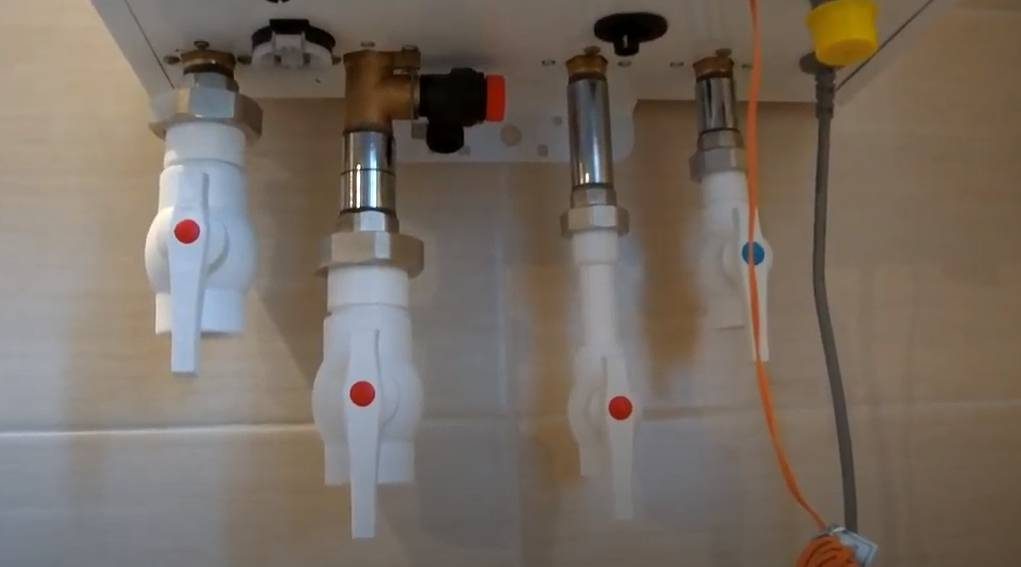

Подключение инженерных систем: вода

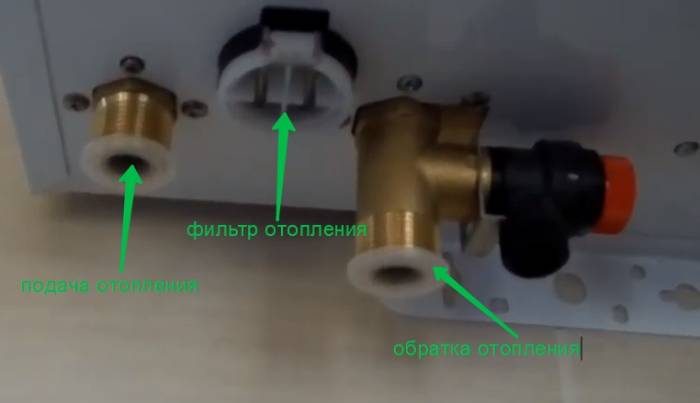

Подключение инженерных систем: отопление

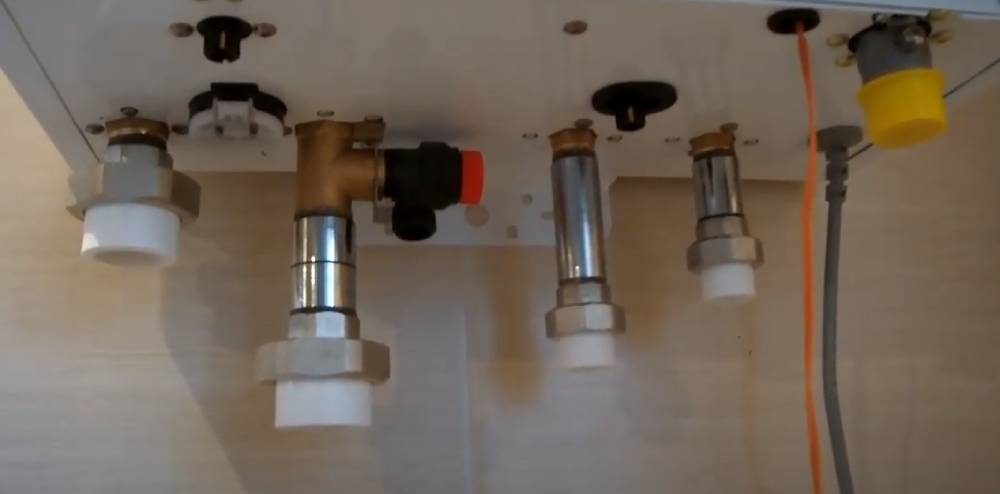

При монтаже — лучше всего установить удлинители — чтобы краны не мешали друг другу.
И американки — для того, чтобы котёл можно было легко снять для ремонта и обслуживания.

Установка предохранительного клапана

4. Выполняем монтаж котла Навьен Делюкс к инженерным сетям дома.

Здесь главное — аккуратность. Всё нужно подключить правильно и не перепутать трубы.

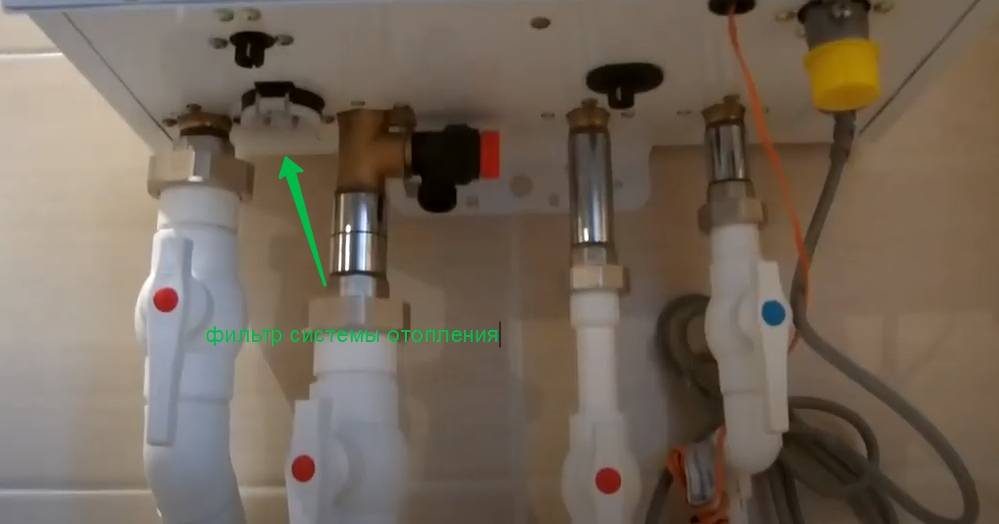

5 У Навьенов штатно устанавливается фильтр отопительной воды.

Он достаточно длинный, поэтому при при монтаж котла Навьен Делюкс на стену , подключении к нему кранов, нужно учесть необходимость извлекать этот фильтр для очистки.

6. Для сохранения гарантийного срока, обязательно использование стабилизатора напряжения.

Установка Навьен Делюкс завершена, надеемся, что наша статья ответила на все ваши вопросы.

Если у Вас остались вопросы — позвоните нам, или напишите в чате на этой странице.
Мы с радостью поможем.

Источник

Как включить котел Навьен Делюкс — инструкция

Ассортимент

Ассортимент южнокорейской компании Navien постоянно расширяется, что позволяет покупателям приобретать для себя оптимально подходящие по всем параметрам газовые котлы.

Потому рассказать про всех представителей модельного ряда невозможно. Вместо этого мы рассмотрим оборудование Навьен, которое можно разделить на три большие категории.

  1. Настенные модели. Настенные котлы имеют двойной теплообменник, маркируются как Ace, Deluxe. Deluxe — это двухконтурные модели, которые имеют широкий диапазон мощностей до 13 до 40 кВт. Все котлы серии Deluxe турбированные. Турбированное оборудование Deluxe может иметь коаксиальный или раздельный дымоход. Помимо Deluxe, большим спросом пользуется серия настенных моделей Асе. Серию Асе делят на Turbo и Atmo. Отличие между ними заключается в том, что Турбо полностью адаптированы под эксплуатацию в условиях нестальной подачи газа и электричества на котел. Дополнительное преимущество Асе Турбо — это защита от замерзания и турбонаддув горелки. Если говорить про Атмо, то это классический газовый котел, отлично обеспечивающий отопление частного дома. У Атмо присутствуют все сильные стороны Турбо, кроме турбонаддува горелки.
  2. Напольные котлы фирмы Navien. Если настенные модели вас по тем или иным причинам не устраивают, отличные отзывы заслужили напольные модели. Их применяют для отопления и горячего водоснабжения частных домов. К отличительным особенностям напольных моделей котлов Навьен стоит отнести их компактные размеры, простоту эксплуатации и удобный монтаж. К каждому котлу прилагается , согласно которой произвести установку сможет даже новичок в подобных делах. Настенные модели устанавливать несколько проще, хотя и с ними проблем не возникает. Двойной теплообменник значительно повышает эффективность теплообразования в газовом котле.
  3. Конденсационные. Deluxe, Ace и прочие модели компании Навьен не так давно получили серьезного конкурента в лице конденсационных южнокорейских котлов. Они маркируются NCN. Их отличительная особенность — это повышенная мощность, диапазон которой составляет 19,6-37,9 кВт. Эти котлы эффективно используют топливу, затрачивая меньшее его количество, но обеспечивая более высококачественным нагревом. Коэффициент полезного действия у котлов Навьен конденсационного типа достигает 108 процентов. Это стало возможным за счет использования тепла, которое выделяется при конденсации пара. Так потребители экономят деньги на оплате газа, но эффективнее отапливают собственный дом. Теплообменник здесь несколько другой. Его конструкция уникальная, отличается наличием системы предварительного создания горючей смеси. Горелки обязательно модуляционные, диапазон работы которых поражает.

Выбирая котлы от компании Навьен из серий Делюкс, Ace или прочего ассортимента, вы покупаете качество и надежность. Это один из немногих случаев, когда производитель не требует больше только за бренд. Высокий уровень котлов Navien не вызывает сомнений.

Характеристика Navien Ace ATMO и Navien Ace 20k

В котле установлен бесперебойный напряжения.

Среди продукции компании имеются двухконтурные котлы с турбонаддувом и без него. Последние относятся к линейке Ace ATMO. Они обладают теми же функциями, что и оснащение с турбонаддувом. Корейские газовые котлы Navien Ace отзывы имеют по большому счету положительные, что в очередной раз свидетельствует о качестве продукции.

Такой агрегат оснащен тем же чипом, обеспечивающим бесперебойную работу при скачках напряжения в сети электропитания, что и вышеописанные модели. Отличительная особенность устройства заключается в отсутствии турбонаддува, благодаря чему обеспечивается бесшумная работа.

Navien Ace 20k, как и прочие агрегаты корейского бренда, полностью адаптирован под климатические условия России. Устройство безотказно работает при низком давлении газа и воды, что позволяет использовать их в многоэтажных жилых домах. Это расширяет их сферу применения. Организация удаления продуктов сгорания может проводиться разными способами:

  • посредством установки горизонтального (обычного) дымохода;
  • при раздельной системе удаления дыма;
  • посредством монтажа в вертикальном положении.

Важно отметить, что некоторые вариации оборудования от Навиен поддерживают удаленное управление при помощи телефона или планшета. Компания «NAVIEN» является одним из крупнейших корейских производителей техники. Под брендом NAVIEN на мировой рынок поставляются газовые котлы, которые пользуются признанием и специалистов, и покупателей

При этом, корейская компания занимается производством комплектующих для систем отопления, а также смежного оборудования

Под брендом NAVIEN на мировой рынок поставляются газовые котлы, которые пользуются признанием и специалистов, и покупателей. При этом, корейская компания занимается производством комплектующих для систем отопления, а также смежного оборудования

Компания «NAVIEN» является одним из крупнейших корейских производителей техники. Под брендом NAVIEN на мировой рынок поставляются газовые котлы, которые пользуются признанием и специалистов, и покупателей. При этом, корейская компания занимается производством комплектующих для систем отопления, а также смежного оборудования.

Модельный ряд компании достаточно широк и включает конструкции, способные обеспечить теплом и маленькие городские квартиры, и большие дома. Одним из наиболее популярных на сегодняшний день агрегатов считается котел NAVIEN ACE 24k. Этот аппарат по праву может считаться эталоном надежности и отменного качества сборки. Если вы ищете универсальное отопительное оборудование – выбор в пользу данной модели можно считать более чем рациональным и правильным.

Рекомендации по эксплуатации

Для того чтобы нагреватель теплоносителя и санитарной воды не сбивался во время работы и не вышел прежде срока из строя, нужно четко соблюдать эксплуатационные правила. Их надо просто запомнить и стараться не нарушать предписаний, оговоренных производителем.

Если вы не нуждаетесь в работе системы отопления в ближайшие двое-трое суток, не отключайте оборудование от электропитания. Вместе с прерыванием подачи энергии остановиться система противооблединения. Нельзя, чтобы в это время в котле или в подключенных к нему трубах вырос лед.

Однако если ледяная пробка успела сформироваться, не стоит отчаиваться. Эффективное и вполне себе доступное средство для ее устранения в вашем распоряжении наверняка есть. Воспользуйтесь домашним феном и прогрейте трубы. А уж если и он не помог, вызывайте газовиков.

Если в зимнее время планируется долгий «простой» котла без работы, всю воду из него и из обрабатываемых им систем нужно слить. Не надо создавать малейших предпосылок для замерзания контуров. Поверьте, последствия могут быть не только плачевными, но и крайне опасными.


Пульт управления газоперерабатывающим агрегатом нельзя устанавливать рядом с кондиционерами, электроприборами, обогревателями. Иначе его встроенный датчик будет фиксировать искаженные данные, а котел некорректно работать

Перед включением старайтесь постоянно проверять, открыты ли краны подачи воды и отвода нагретого теплоносителя, а также поставки голубого горючего. Не забывайте, что работая на нагрев без среды, которую агрегат обязан обрабатывать, он может перегореть.

Никогда не протирайте корпус работающего электроприбора влажной тряпкой. Захотите привести в порядок газовый котел Навьен, посмотрите, как его отключить. Для этого сначала прервите работу кнопкой активизации на выносной панели, затем отключите от линии электропитания.

Помните, что выносную панель нельзя располагать так, чтобы производилось ее невольное внешнее нагревание. Не нужно ее устанавливать в интенсивно освещаемом солнцем углу или рядом с прибором отопления. Так все температурные настройки будут сбиваться из-за того, что датчики зафиксируют нереальную температуру.


Фильтры, установленные для системы отопления, необходимо регулярно чистить, чтобы сохранить на высоте эксплуатационные характеристики котла

Регулярно проводите чистку фильтров системы отопления и ввода холодной воды. Их засорение принудит агрегат неоправданно повышать мощность нагрева в попытках сохранить производительность. А в итоге произойдет перегрев и выход из строя важных функциональных систем оборудования.

Если есть необходимость в переводе котла Навьен на использование сжиженного газа, пригласите сотрудника газовой службы. Он поменяет модуль с газовыми форсунками и перенастроит котел. Заметим, что работы по переводу можно выполнить самостоятельно, если не сомневаетесь в том, что сможете их качественно провести.

Сами не используйте и проследите, чтобы приглашенный мастер не применял бывшие в употреблении трубы для подключения газоперерабатывающего оборудования. Это чревато серьезными отравлениями и порчей имущества на весьма внушительную сумму.

Настройка газового котла Навьен

Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.

Настройка отопления

Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.

Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.

Отопление с регулировкой температуры воздуха

Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».

При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.

Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.

Настройка температуры горячей воды

Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC. Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.

Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе. Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды»

Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».

Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.

Режим «Вне дома»

Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен. Рядом с ним отображается фактическая температура в комнате.

Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет

Настройка режима «Таймер»

Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.

Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.

Диапазон цен

В большинстве регионов России стоимость котлов Навьен Делюкс находится в пределах 27-32 тыс. руб. Прежде всего, цены зависят от мощности агрегата.

Кроме того, в ценообразовании активно участвует логистика и прочие факторы, накладные расходы и т.д. Людям, планирующим покупку котла, следует учесть, что общая сумма расходов будет несколько выше, чем цена агрегата. Это происходит потому, что необходима доставка, монтаж и подключение устройства.

Все эти мероприятия не следует производить самостоятельно, так как сервисные центры отказывают в гарантийном обслуживании, если установка производилась не их работниками.

ОБРАТИТЕ ВНИМАНИЕ!
Некоторые магазины не имеют полномочий составлять гарантийный договор. Этот момент следует уточнить, и при необходимости самостоятельно заключить гарантийное соглашение с представителями сервисного центра.

Техническое устройство и принцип работы газового котла Навьен

Рассмотрим устройство двухконтурного газового котла Navien Deluxe Coaxial.

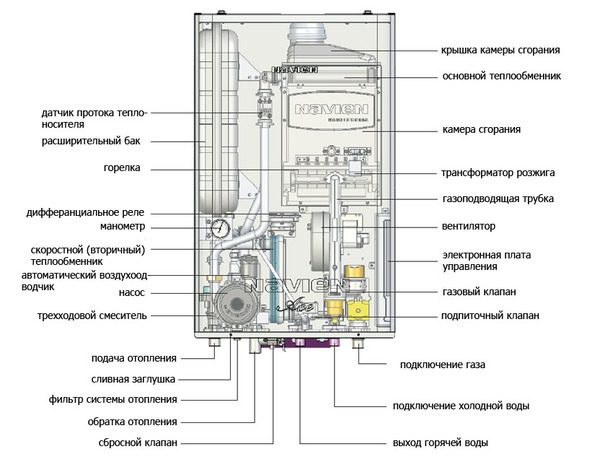

Устройство газового котла Навьен

Прибор имеет два теплообменника, осуществляющих подготовку теплоносителя (основной) и хозяйственной горячей воды (вторичный). К соответствующим патрубкам подключаются линии подачи газа, холодной воды, которая поступает в теплообменники, где нагревается до определённых температур. Затем, при помощи циркуляционного насоса, теплоноситель направляется в систему отопления дома.

Вся работа устройства управляется при помощи электронного блока, обеспечивающего своевременное отключение/включение горелки, контролирующего посредством специальных датчиков температуру воды в обоих контурах. Плата управления защищена от скачков напряжения в сети, но в районах с частыми или значительными перепадами напряжения необходимо использовать стабилизатор.

Котлы Навьен имеют выносной блок управления, оснащённый дисплеем, на котором виден текущий режим, температура, прочие эксплуатационные параметры прибора. Кроме того, на дисплей выводится код ошибки, обнаруженной управляющим блоком в какой-либо системе прибора.

Как подключить и настроить

Установка котла не требует никаких специфических действий. Напольные устройства устанавливаются в определённом месте, навесные подвешиваются на стену при помощи штатной навесной рейки.

Навеска котла производится через демпферные прокладки (резина, поролон и т. п.), чтобы шум при работе не распространялся по всему дому. К соответствующим патрубкам подключаются газовые и водопроводные трубы, система отопления и ГВС дома. Также подключается система подачи воздуха и удаления дыма (в зависимости от типа конструкции).

Настройка котла осуществляется приведением давления газа в нормативное значение. Для этого отключают подачу воды и регулировочным винтом настраивают минимальное и максимальное давление газа, соответствующее работе в разных режимах. После этого возобновить подачу воды. При работе необходимо периодически проверять состояние соединений котла при помощи мыльного раствора — если они негерметичны, появятся пузыри. При появлении шума или иных признаков незапланированного изменения режима работы, следует отключить подачу газа и проверить состояние оборудования.

Краткая инструкция по эксплуатации: управление и регулировка

Все действия с котлом производятся при помощи выносного пульта управления. Регулировка температуры воды в системе отопления производится нажатием кнопок «+» или «-» на пульте при выбранном режиме «отопление», который обозначается стилизованным изображением батареи. Дисплей показывает числовое значение установленной температуры. Имеется также возможность настроить режим по температуре воздуха в помещениях, для чего надо включить соответствующее обозначение на дисплее (символ домика с термометром внутри). Мигающее изображение показывает желаемое значение температуры, а постоянное — фактическое. Регулировка горячей воды производится подобным образом, надо лишь переключить режим.

Распространённые ошибки и причины неполадок

Иногда котёл выдаёт на дисплей специальный код, обозначающий ошибку в работе какой-либо системы. Рассмотрим типичные ошибки и коды:

В этой таблице приведены распространённые ошибки котлов Навьен

Для решения возникших проблем следует устранить источник неисправности самостоятельно или обратиться к специалистам. Существуют некоторые специальные требования, которые указаны в инструкции. Например, код 10 — ошибка в системе дымоудаления — может возникнуть при исправно работающей системе, просто снаружи поднялся сильный ветер. Для того чтобы избежать появления ошибок, следует внимательно изучить инструкцию пользователя.

Газовые котлы Навьен — практичные и удобные в эксплуатации устройства, выгодные с экономической точки зрения, обладающие полным функционалом и возможностями. При относительно невысоких ценах, южнокорейское оборудования оптимальным образом подходит для суровых российских условий, позволяет создать в доме комфортную температуру, организовать подачу горячей воды. Установка, эксплуатация, обслуживание котлов Navien не вызывает никаких сложностей, все действия подробно описаны в прилагаемой инструкции. Обнаруженные неисправности или возникшие проблемы оперативно устраняются специалистами из сервисных центров.

Достоинства и недостатки

Достоинствами агрегата принято считать:

  • Простота эксплуатации.
  • Регулировка режимов работы производится с выносного пульта и не требует никаких сложных или специальных действий.
  • Оптимальное для подобных устройств соотношение качества и стоимости.
  • Возможность одновременного отопления дома и подачи ГВС.
  • Монтаж и подключение котла не отличаются особой сложностью и могут быть выполнены самостоятельно.
  • Оборудование адаптировано к эксплуатации в российских условиях и способно работать на низких давлениях воды и газа, а также свободно переносит перепады и резкие скачки давления.
  • Пользователи единодушно сетуют на слишком высокий уровень шума от вентилятора и хлопки при запуске горелки.
  • Теплообменник из нержавейки менее эффективен, чем медный узел, использованный в других сериях. Положение в какой-то степени спасает наличие турбонаддува, но он же ускоряет выход узла из строя.
  • Существует необходимость приобретения стабилизатора. Несмотря на заверения производителей о способности автоматически компенсировать колебания сети в пределах 30 % от номинала, на практике котлы просто отключаются. Также недостатком является отсутствие возможности автономной работы, без электричества. Любое отключение чревато прекращением обогрева с непредсказуемыми последствиями.

ВАЖНО!
Как достоинства, так и недостатки котлов Навьен в большинстве присущи всем подобным агрегатам и могут считаться особенностями конструкции агрегатов.

Котёл навьен ошибка 10

Данная ошибка связана с системой дымоудаления газового котла. Продукты сгорания обязательно должны удаляться, для этого в котлах предусмотрен вентилятор. Для контроля работы вентилятора и определения наличия допустимой тяги для работы котла используется дифференциальное реле, которое соединяется с турбиной двумя пластиковыми трубками. Когда вентилятор работает, создается разряжение, реле замыкается, и котел нормально функционирует.

может являться засорение дымохода, наличие обратной тяги или неправильное соединение датчика контроля воздушного давления с вентилятором. Для последнего случая необходимо проверить, что трубочка желтого цвета подсоединяется к нижней части вентилятора, а прозрачная – к верхней и сами трубочки не имеют повреждений, деформации или конденсата внутри.

Повышенное сопротивление в дымоходе может происходить вследствие прямых порывов ветра или засорения дымохода (гнездо птиц или паутина, зимой – обмерзание). Правильно, место выведения дымохода предусматривать учитывать направление ветров конкретного региона еще на этапе проектирования и дымоход не должен выводиться на подветренную сторону дома.

Мы остановились на самых частых сбоях в работе котлов навьен, но на самом деле кодов ошибок существенно больше. Способы проверки и устранения неполадок – это тема отдельной статьи. Для удобства приведем сводную таблицу кодов с кратким описанием:

Номер неисправности Краткое описание проблемы
02 Низкое давление воды в отопительной системе или поломка датчика протока
03 Нет сигнала с электрода ионизации
04 Неправильный сигнал с датчика пламени или короткое замыкание. Убедиться отсутствие контакта электрода ионизация с корпусом котла или горелки, провести диагностику платы управления.
05 Поломка датчика температуры отопления. Измерить электрическое сопротивление датчика и соответствие таблице температур, убедиться в надежности соединения датчика с платой управления.
06 Короткое замыкание цепи датчика температуры отопительной воды. Прозвонить или заменить датчик.
07 Поломка датчика температуры ГВС. Проверить зависимость сопротивления от температуры на датчике, убедиться в надежности подключения датчика к блоку управления.
08 Короткое замыкание термодатчика ГВС. Прозвонить или заменить датчик.
09 Поломка вентилятора. Измерить сопротивление обмотки вентилятора (контрольное значение примерно 23 Ом). Убедиться, что на клеммах вентилятора есть напряжение 220 В. Возможна неполадка схемы платы управления (требуется диагностика платы навьен)
10 Сбой в работе системы отведения продуктов сгорания
13 Замыкание датчика протока СО. Залипание датчика, либо неисправность блока управления.
15 Внутренняя ошибка платы управления (требуется диагностика и ремонт)
16 Перегрев котла. Сигнал с аварийного термостата. Причинами перегрева может недостаточная циркуляция теплоносителя (см. ошибку 02), засоренность теплообменника или неисправность самого термостата. Срабатывание происходит при 98 градусах, отключение аварии при остывании до 83 градусов.
27 Обрыв или короткое замыкание цепи датчика давления воздуха

Технические характеристики

Современные агрегаты Navien оборудованы выносным пультом управления, на который поступает сигнал от температурного датчика.

Его показания моментально передаются на чип блока управления, который дает сигнал исполнительному механизму увеличить/уменьшить расход подачи газа на двухконтурный котел. Аналогично может поступить команда на полное отключение агрегата, если возникнет аварийная ситуация в его работе.

Наиболее популярными модификациями газовых котлов Навьен являются двухконтурные настенные агрегаты с закрытой топкой, тепловой мощностью 20-24 кВт, способных качественно обогреть помещение от 160 до 240 м2 и приготовить горячую воду для бытовых нужд семьи из 4-х человек.

Технические характеристики настенных газовых агрегатов Навьен с закрытой камерой сгорания:

  1. Navien Deluxe Plus — 20k, отопление — 160 м2, максимальная/минимальная производительность — 20/9 кВт, расширительный бачок — 8л, электронасос — да, отопление+ГВС, КПД- 91.7% расход газа — 2.15 м3/час, цена — 31 080 руб.
  2. Navien Deluxe Plus — 24k, отопление — 192 м2, максимальная/минимальная производительность — 24/9 кВт, расширительный бачок — 7.5 л, электронасос — да, отопление +ГВС, КПД -90.5%, теплообменник — стальной, расход газа — 2.58 м3/час, цена — 31 230 руб.
  3. Navien Deluxe Plus -24k COAXIAL, мощность 24 кВт, отопление — 240 м2, максимальная/минимальная производительность — 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД-90.5 %, теплообменник — стальной, расход газа — 2.58 м3/час, цена — 28 500 руб.
  4. Navien ACE-20AN, отопление -190 м2,естественного сгорания, максимальная/минимальная производительность — 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД- 91%, теплообменник — пластинчатый, расход газа — 2.06 м3/час, цена — 29 130 руб.
  5. Navien Deluxe — 20k White, отопление — 186 м2, максимальная/минимальная производительность — 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД — 90.5 %, теплообменник — стальной, расход газа — 2.15 м3/час, цена — 32 160 руб.
  6. Navien Deluxe — 24k White, отопление — 220 м2,максимальная/минимальная производительность — 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД — 91.5 %, теплообменник — стальной, расход газа — 2.58 м3/час, цена — 29 980 руб.
  7. Navien Deluxe-20k COAXIAL White, отопление — 190 м2, максимальная/минимальная производительность — 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД — 90.5 %, теплообменник — стальной, расход газа — 2.15 м3/час, цена — 32 160 руб.
  8. Navien Deluxe-24k COAXIAL White, отопление — 220 м2,максимальная/минимальная производительность — 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД — 90.5 %, теплообменник — стальной, расход газа — 2.15 м3/час, цена — 29 090 руб.
  9. Navien SmartTok — 24K, отопление — 220 м2,максимальная/минимальная производительность — 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД — 91.0 %, теплообменник — стальной, расход газа — 2.6 м3/час, цена — 34 430 руб.
  10. Navien Deluxe S COAXIAL-24k, отопление — 200 м2,максимальная/минимальная производительность — 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД — 91.2 %, теплообменник — стальной, расход газа — 2.58 м3/час, цена — 31 060 руб.

Источник

Оцените статью
REMNABOR
Adblock
detector
