555-й таймер. Часть 1. Как устроен и как работает таймер NE555. Расчёт схем на основе NE555

Эта статья посвящена микросхеме, сохраняющей популярность уже более 30 лет и имеющей множество клонов. Встречайте — таймер NE555 (он же — LM555, LC555, SE555, HA555, а также
множество других, есть даже советский аналог — КР1006ВИ1). Такую популярность этой микросхеме обеспечили простота, дешивизна, широкий диапазон напряжений питания (4,5-18В), высокая точность и стабильность (температурный дрейф 0,005% / o С, дрейф от напряжения питания — менее 0,1% / Вольт), ну и конечно же, самое главное, — широчайшие возможности применения.

Но, обо всём по порядку. Начнём мы с того, как эта микросхема устроена.

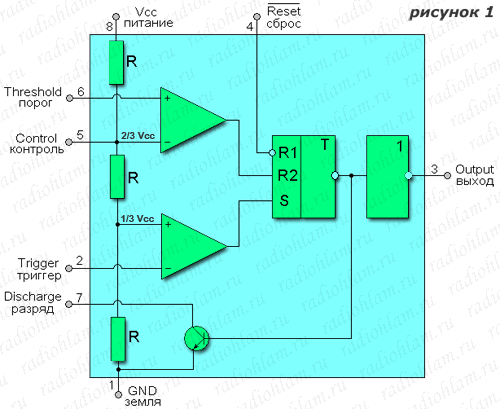

Итак, функциональная схема таймера показана на рисунке 1.

2. Trigger — инвертирующий вход компаратора, ответственного за установку триггера. Когда напряжение на этой ноге становится меньше 1/3 Vcc (то есть меньше, чем напряжение на неинвертирующем входе компаратора) — на вход SET триггера поступает логическая 1. Если при этом отсутствуют сигналы сброса на входах Reset, то триггер установится (на его выходе появится логический 0, так как выход инвертированный).

3. Output — выход таймера. На этом выводе присутствует инвертированный сигнал с выхода триггера, то есть когда триггер взведён (на его выходе ноль) — на выводе Output высокий уровень, когда триггер сброшен — на этом выводе низкий уровень.

4. Reset — сброс. Если этот вход подтянуть к низкому уровню, триггер сбрасывается (на его выходе устанавливается 1, а на выходе таймера низкий уровень).

5. Control — контроль/управление. Этот вывод позволяет изменять порог срабатывания компаратора, управляющего сбросом триггера. Если вывод 5 не задействован, то этот порог определяется внутренним делителем напряжения на резисторах и равен 2/3 Vcc. Вывод Control можно использовать, например, для организации обратной связи по току или напряжению (об этом я позднее расскажу).

6. Threshold — порог. Когда напряжение на этом выводе становится выше порогового (которое при незадействованном выводе 5, как вы помните, равно 2/3 Vcc) — происходит сброс триггера и на выходе таймера устанавливается низкий уровень.

7. Discharge — разряд. На этом выходе 555-й таймер имеет транзистор с открытым коллектором. Когда триггер сброшен — этот транзистор открыт и на выходе 7 присутствует низкий уровень, когда триггер установлен — транзистор закрыт и вывод 7 находится в Z-состоянии. (Почему эта нога называется «разряд» вы скоро поймёте.)

8. Vcc — напряжение питания.

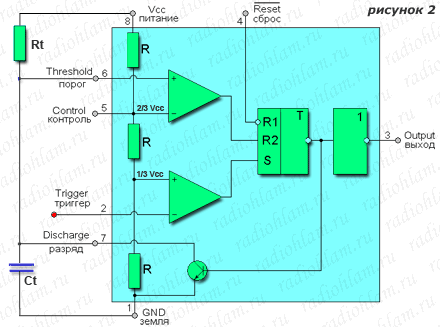

Далее, давайте рассмотрим, в чём же основная идея использования этого таймера. Для этого добавим к нашей схеме пару элементов внешней обвязки (смотрим рисунок 2). 4-ю и 5-ю ноги мы пока не будем использовать, поэтому будем считать, что 4-я нога у нас гвоздём прибита к напряжению питания, а 5-я просто болтается в воздухе (с ней и так ничего не будет).

Итак, пусть изначально у нас на второй ноге присутствует высокий уровень. После включения наш триггер сброшен, на выходе триггера высокий уровень, на выходе таймера низкий уровень, на 7-й ноге тоже низкий уровень (транзистор внутри микрухи открыт).

Чтобы произошло переключение триггера — необходимо подать на вторую ногу уровень ниже 1/3 Vcc (тогда переключится компаратор и сформирует высокий уровень на входе Set нашего триггера). Пока уровень на 2-й ноге остаётся выше 1/3 Vcc — наш таймер находится в стабильном состоянии и никаких переключений не происходит.

Ну что ж, — давайте кратковременно подадим на 2-ю ногу низкий уровень (на землю её коротнём, да и всё) и посмотрим что будет происходить.

Как только уровень на 2-й ноге упадёт ниже 1/3 Vcc — у нас сработает компаратор, подключенный к устанавливающему входу триггера (S), что, соответственно, вызовет установку триггера.

На выходе триггера появится ноль (поскольку выход триггера инвертирован), при этом на выходе таймера (3-я нога) установится высокий уровень. Кроме этого транзистор на 7-й ноге закроется и 7-я нога перейдёт в Z-состояние.

При этом через резистор Rt начнёт заряжаться конденсатор Ct (поскольку он больше не замкнут на землю через 7-ю ногу микрухи).

Как только уровень на 6-й ноге поднимется выше 2/3 Vcc — сработает компаратор, подключенный ко входу R2 нашего триггера, что приведёт к сбросу триггера и возврату схемы в первоначальное состояние.

Вот мы и рассмотрели работу схемы, называемой одновибратором или моностабильным мультивибратором, короче говоря, устройства, формирующего единичный импульс.

Как нам теперь узнать длительность этого импульса? Очень просто, — для этого достаточно посчитать, за какое время конденсатор Ct зарядится от 0 до 2/3 Vcc через резистор Rt от постоянного напряжения Vcc.

Сначала решим эту задачку в общем виде. Пусть у нас конденсатор заряжается через резистор R напряжением Vп от начального уровня U0.

Вспоминаем, как связаны ток и напряжение на конденсаторе: i=C*dU/dt. Ток через резистор: i=(Vп-U)/R. Поскольку это один и тот же ток, который течёт через резистор и заряжает конденсатор, то мы можем составить простое дифференциальное уравнение, описывающее процесс заряда нашего конденсатора: C*dU/dt=(Vп-U)/R.

Преобразуем наше уравнение к виду: RC*dU/dt + U = Vп

Это дифференциальное уравнение имеет решение, вида: U=U0+(Vп-U0)*(1-e -t/RC ) ( формула 1 )

Теперь вернёмся к нашей схеме. Зная, что U0=0, напряжение питания равно Vcc, а конечное напряжение равно 2/3 Vcc, найдём время заряда:

Отсюда получаем длительность импульса нашего одновибратора:

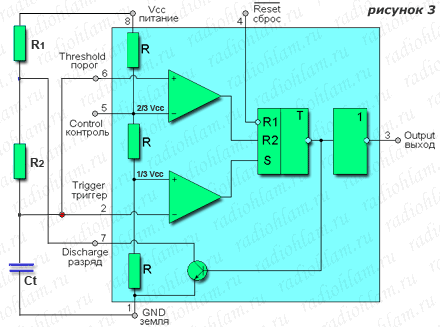

А теперь мы нашу схему немного изменим. Добавим в неё ещё один резистор, и чуть изменим подключение ног (смотрим рисунок 3).

Так, что у нас получилось? На старте конденсатор Ct разряжен (напряжение на нём меньше 1/3 Vcc), значит сработает компаратор запуска и сформирует высокий уровень на входе S нашего триггера. Напряжение на 6-й ноге меньше 2/3 Vcc, значит компаратор, формирующий сигнал на входе R2, — выключен (на его выходе низкий уровень, то есть сигнала Reset нет).

Следовательно сразу после включения наш триггер установится, на его выходе появится логический 0, на выходе таймера установится высокий уровень, транзистор на 7-й ноге закроется и конденсатор Ct начнёт заряжаться через резисторы R1, R2. При этом напруга на 2-й и 6-й ногах начнёт расти.

Когда эта напруга вырастет до 1/3 Vcc — пропадёт сигнал Set (отключится компаратор установки триггера), но триггеру пофиг, на то он и триггер, — если уж он установился, то сбросить его можно только сигналом Reset.

Сигнал Reset сформируется верхним на нашем рисунке компаратором, когда напряжение на конденсаторе, а вместе с ним на 2-й и 6-й ногах, достигнет значения 2/3 Vcc (то есть как только напряжение на конденсаторе станет чуть больше — сразу сформируется Reset).

Этот сигнал (Reset) сбросит наш триггер и на его выходе установится высокий уровень. При этом на выходе таймера установится низкий уровень, транзистор на 7-й ноге откроется и конденсатор Ct начнёт разряжаться через резистор R2. Напряжение на 2-й и 6-й ногах начнёт падать. Как только оно станет чуть меньше 2/3 Vcc — верхний компаратор снова переключится и сигнал Reset пропадёт, но установить триггер теперь можно только сигналом Set, поэтому он так и останется в сброшенном состоянии.

Как только напряжение на Ct снизится до 1/3 Vcc (станет чуть ниже) — снова сработает нижний компаратор, формирующий сигнал Set, и триггер снова установится, на его выходе снова появится ноль, на выходе таймера — единица, транзистор на 7-й ноге закроется и снова начнётся заряд конденсатора.

Далее этот процесс так и будет продолжаться до бесконечности — заряд конденсатора через R1,R2 от 1/3 Vcc до 2/3 Vcc (на выходе таймера высокий уровень), потом разряд конденсатора от 2/3 Vcc до 1/3 Vcc через резистор R2 (на выходе таймера низкий уровень).

Таким образом наша схема теперь работает как генератор прямоугольных импульсов, то есть мультивибратор в автоколебательном режиме (когда импульсы сами возникают, без каких-либо внешних воздействий).

Осталось только посчитать длительности импульсов и пауз. Для этого снова воспользуемся формулой 1, которую мы вывели выше.

При заряде конденсатора напряжением Vcc через R1,R2 от 1/3 Vcc до 2/3 Vcc, имеем:

2/3 Vcc = 1/3 Vcc + (Vcc-1/3 Vcc)*(1-e -t/(R1+R2)C )

Отсюда получаем длительность импульса нашего мультивибратора:

Аналогично находим длительность паузы, только теперь у нас начальный уровень 2/3 Vcc, конденсатор мы не заряжаем от Vcc, а разряжаем на землю (т.е. вместо Vп в формулу нужно подставить ноль, а не Vcc) и разряд идёт только через резистор R2:

1/3 Vcc = 2/3 Vcc + (0-2/3 Vcc)*(1-e -t/R2*C )

Отсюда получаем длительность паузы мультивибратора:

Ну и дальше уже несложно посчитать для нашего мультивибратора период импульса и частоту:

T = tи + tп = -ln(1/2)*(R1+2*R2)*C ≈ 0,693*(R1+2*R2)*C

Источник

NE555 схема: универсальные практические проекты

Что из себя представляет микросхема NE555

Микросхема NE555 разработана в 70-е годы прошлого столетия и по настоящее время пользуется огромной популярностью у профессионалов и любителей. Она представляет собой таймер, заключенный в корпус с 8 выводами. Выпускается в исполнении DIP или в различных вариантах для поверхностного монтажа (SMD).

Микросхема содержит два компаратора – верхний и нижний. На их входах сформировано опорное напряжение, равное 2/3 и 1/3 питающего напряжения. Делитель образован резисторами сопротивлением 5 кОм. Компараторы управляют RS-триггером. К его выходу подключены буферный усилитель и транзисторный ключ. У каждого компаратора свободен один вход, он служит для подачи внешних управляющих сигналов. Верхний компаратор срабатывает при появлении высокого уровня и переводит выход микросхемы в низкий уровень. Нижний «караулит» снижение напряжения ниже 1/3 VCC и устанавливает на выходе таймера логическую единицу.

Основные характеристики микросхемы NE555

Характеристики таймера у разных производителей могут отличаться в небольших пределах, но принципиальных отклонений нет ни у кого (кроме микросхем неизвестного происхождения, от них можно ждать чего угодно):

  • Напряжение питания стандартно указывается от +5 до +15 В, хотя в даташитах содержатся пределы 4,5…18 В.
  • Выходной ток составляет 200 мА.
  • Выходное напряжение – максимум VCC минус 1,6 В, но не менее 2 В при напряжении питания 5 В.
  • Потребляемый ток при 5 В не более 5 мА, при 15 В – до 13 мА.
  • Погрешность формирования длительности импульса – не более 2,25%.
  • Максимальная рабочая частота – 500 кГц.

Все параметры указаны для температуры окружающей среды +25 °С.

Электрические характеристики

Уровень напряжения на выводе THRES VCC = 15 В 9.4 10 10.6 8.8 10 11.2 В
VCC = 5 В 2.7 3.3 4 2.4 3.3 4.2
Ток(1) через вывод THRES 30 250 30 250 нA
Уровень напряжения на выводеTRIG VCC = 15 В 4.8 5 5.2 4.5 5 5.6 В
TA = от –55°C до 125°C 3 6
VCC = 5 В 1.45 1.67 1.9 1.1 1.67 2.2
TA = от –55°C до 125°C 1.9
Ток через вывод TRIG при 0 В на TRIG 0.5 0.9 0.5 2 мкA
Уровень напряжения на выводе RESET 0.3 0.7 1 0.3 0.7 1 В
TA = от –55°C до 125°C 1.1
Ток через вывод RESET при VCC на RESET 0.1 0.4 0.1 0.4 мA
при 0 В на RESET –0.4 –1 –0.4 –1.5
Переключающий ток на DISCH в закрытом состоянии 20 100 20 100 нA
Переключающее напряжение на DISCH в открытом состоянии VCC = 5 В, IO = 8 мA 0.15 0.4 В
Напряжение на CONT VCC = 15 В 9.6 10 10.4 9 10 11 В
TA = от –55°C до 125°C 9.6 10.4
VCC = 5 В 2.9 3.3 3.8 2.6 3.3 4
TA = от –55°C до 125°C 2.9 3.8
Низкий уровень напряжения на выходе VCC = 15 В, IOL = 10 мA 0.1 0.15 0.1 0.25 В
TA = от –55°C до 125°C 0.2
VCC = 15 В, IOL = 50 мА 0.4 0.5 0.4 0.75
TA = от –55°C до 125°C 1
VCC = 15 В, IOL = 100 мА 2 2.2 2 2.5
TA = от –55°C до 125°C 2.7
VCC = 15 В, IOL = 200 мA 2.5 2.5
VCC = 5 В, IOL = 3.5 мA TA = от –55°C до 125°C 0.35
VCC = 5 В, IOL = 5 мA 0.1 0.2 0.1 0.35
TA = от –55°C до 125°C 0.8
VCC = 5 В, IOL = 8 мA 0.15 0.25 0.15 0.4
Высокий уровень напряжения на выходе VCC = 15 В, IOH = –100 мA 13 13.3 12.75 13.3 В
TA = от –55°C до 125°C 12
VCC = 15 В, IOH = –200 мA 12.5 12.5
VCC = 5 В, IOH = –100 мA 3 3.3 2.75 3.3
TA = от –55°C до 125°C 2
Потребляемый ток Низкий уровень на выходе, без нагрузки VCC = 15 В 10 12 10 15 мA
VCC = 5 В 3 5 3 6
Низкий уровень на выходе, без нагрузки VCC = 15 В 9 10 9 13
VCC = 5 В 2 4 2 5

Этот параметр влияет на максимальные значения времязадающих резисторов RA и RB в цепи Рис. 12. Для примера, когда VCC = 5 V R = RA + RB ≉ 3.4 МОм, и для VCC = 15 В максимальное значение равно 10 мОм.

Эксплуатационные характеристики

интервалов времени(3) Каждый таймер, моностабильный(4) TA = 25°C 0.5 1.5(1) 1 3 % Каждый таймер, астабильный(5) 1.5 2.25 Температурный коэффициент временного интервала Каждый таймер, моностабильный(4) TA = MIN to MAX 30 100(1) 50 ppm/
°C Каждый таймер, астабильный(5) 90 150 Изменение временного интервала от напряжения питания Каждый таймер, моностабильный(4) TA = 25°C 0.05 0.2(1) 0.1 0.5 %/V Каждый таймер, астабильный(5) 0.15 0.3 Время нарастания выходного импульса CL = 15 пФ,
TA = 25°C 100 200(1) 100 300 нс Время спада выходного импульса CL = 15 пФ,
TA = 25°C 100 200(1) 100 300 нс

(1) Соответствуют стандарту MIL-PRF-38535, эти параметры не проходили производственные испытания.

(2) Для условий указанных как Мин. и Макс. , используют соответствующее значение, указанное в рекомендуемых условиях эксплуатации.

(3) Погрешность интервала времени определяется как разность между измеренным значением исредним значением случайной выбор кииз каждого процесса.

(4) Значения указаны для моностабильной схемы со следующими значениями компонентов RA = 2 от кОм до 100 кОм, C = 0.1 мкФ.

(5) Значения указаны для астабильной схемы со следующими значениями компонентов RA = 1 от кОм до 100 кОм, C = 0.1 мкФ.

Режимы работы устройства

Микросхема 555 обладает тремя режимами работы:

  1. Моностабильный режим микросхемы 555. Он работает как одноразовый односторонний. Во время функционирования выбрасывается импульс заданной длины как ответ на вход триггера при нажимании кнопки. Выход пребывает в низком напряжении до включения триггера. Отсюда он и получил название ждущий (моностабильный). Такой принцип функционирования сохраняет устройство в бездействии до включения. Режим обеспечивает включение таймеров, переключателей, сенсорных переключателей, делителей частоты и др.
  2. Нестабильный режим является автономной функцией устройства. Он позволяет схеме пребывать в генераторном режиме. Напряжение в выходе изменчиво: то низкое, то высокое. Эта схема применима при надобности задавания устройству толчков прерывистого характера (при недолговременном включении и выключении агрегата). Режим используется при включении ламп на светодиодах, функционирует в логической схеме часов и др.
  3. Бистабильный режим, или же триггер Шмидта. Понятно, что он работает по системе триггера при отсутствии конденсатора и обладает двумя устойчивыми состояниями, высоким и низким. Низкий показатель триггера переходит в высокий. При сбрасывании низкого напряжения система устремляется к низкому состоянию. Эта схема применима в сфере железнодорожного строительства.

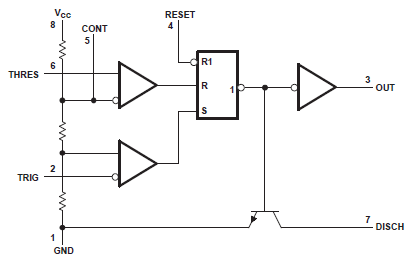

Структурная схема NE555

Достоинства и недостатки

Основное достоинство реле времени на 555 чипе –низкая цена и громадное количество разработанных и использующих его схем электрооборудования.

Существуют и недостатки, которые, впрочем, исправлены в выпусках микросхем с транзисторной базой на основе КМОП. При использовании биполярных, в момент изменения состояния генерирующего каскада в противоположный, на выводах могло возникнуть паразитное напряжение до 400 мА. Проблема решается установкой полярного конденсатора 0,1 мкФ, между управляющим контактом и общим проводом.


Конденсатор, уменьшающий влияние помех на устройство

Можно повысить и помехоустойчивость микросхемы таймера. Для этого размещают неполярный конденсатор 1 мкФ на линию цепи питания.

Области применения

Сложно найти направления в развитии электроприборов, в которой бы не нашел применение таймер NE/SE 555. На нем успешно конструируют платы генераторов и реле времени, с возможностью управления интервалом от микросекунд до нескольких часов, используют при создании датчиков освещенности и контроля уровня жидкости, охранной сигнализации и кодовых замков.

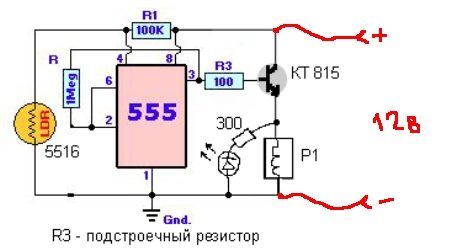

Сигнализатор темноты

С устройствами, включающимися или выключающимися при изменении силы светового потока (освещенности), каждый вольно или невольно сталкивается каждый день:

  • на улицах с помощью таких устройств включаются фонари освещения;
  • в подъездах – дежурное освещение лестничных площадок;
  • в квартирах — различные устройства имеющий суточный ритм работы.

Принцип действия устройства, реагирующего на изменение освещенности, основан на том, что при изменении сопротивления фоторезистора, на входе NE555 меняется потенциал. Это влечет изменение напряжения на выходе и включает реле.

Модуль сигнализации

Сигнализация, собранная с использованием микросхемы 555, использует ее как одновибратор, который, получив сигнал от датчика, генерирует управляющий сигнал включающий сирену. Продолжительность, тональность и громкость звучания регулируется введенными в схему переменными резисторами.

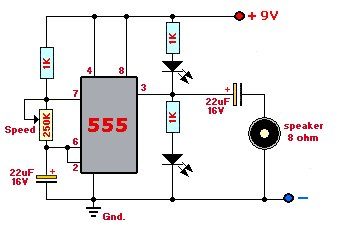

Аналог механического прибора, задающего ритм определенной частоты и используемый музыкантами в процесс обучения и репетиций, имеет электронный аналог, собираемый с использованием таймера 555.

В данном случае микросхема работает в режиме мультивибратора, генерирующего периодические импульсы, которые регулируются транзисторами Q1 и Q2, обеспечивающими регулировку частоты импульсов. Непосредственно частота имульсов регулируется потенциометром Р1 . Для получения щелчка, схожего с щелчком механического метронома, в схему добавлен транзистор Q3 .

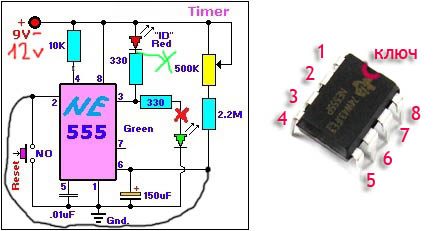

Таймер

Пример использования микросхемы по «прямому» назначению – отсчету интервала времени. Работа устройства основана на способности переключать режимы, выдавая сигналы на включение/выключение.

При разряженном конденсаторе потенциал на входе 555 обнулен. В процесс зарядки, требующей определенного времени, «отсчитывается» заданный интервал. После достижения заданного значения зарядки происходит разряд конденсатора, изменение потенциала. Таймер срабатывает на включение или выключение.

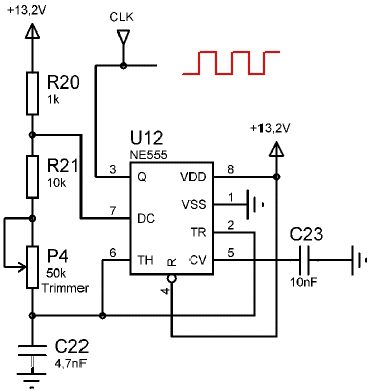

Точный генератор

Используется для регулирования параметров выходных импульсов в различных электронных устройствах. В частности – в высокочастотных преобразователях, входящих в блоки питания LED-лент.

Расположение и назначение выводов

Микросхема NE555 имеет восемь выходов. В настоящее время встречаются микросхемы в прямоугольных DIP-корпусах, хотя, изредка, можно встретить микросхему в круглом металлическом корпусе. От этого назначение выводов не меняется.

Расположение и нумерация показана на рисунке:

Практические схемы на основе таймера 555

NE555 схема является неотъемлемой частью электронных проектов. Будь то простой проект таймера NE555, включающий один 8-битный микроконтроллер и некоторые периферийные устройства, или сложный проект, включающий систему на чипах (SoC). Здесь мы рассмотрим некоторые схемы таймера 555, основанные на ИС.

Детектор движения с таймером NE555

Эта схема основана на пассивном инфракрасном (PIR) датчике, который автоматически включает устройство, когда кто-то приближается к нему. Его можно использовать для обнаружения кражи или проникновения постороннего лица в запретную зону или здание. Он также может включать свет, когда кто-то приближается к месту, где он установлен. Применения этой схемы включают, среди прочего, системы безопасности, освещение в коридорах и ванных комнатах.

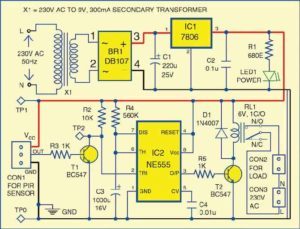

Принципиальная схема детектора движения

Таймер со звуком

Этот звуковой таймер основан на четырехоперационном усилителе LM324 и таймере NE555. Время задержки может быть установлено от нескольких секунд до 30 минут. Его также можно использовать как чувствительную к звуку охранную сигнализацию. Также представлена ​​односторонняя разводка печатной платы для таймера со звуком и его компонентов.

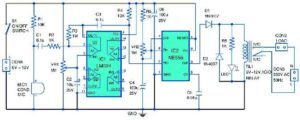

Принципиальная схема таймера со звуком


Пайка на печатной плате таймера со звуковым управлением

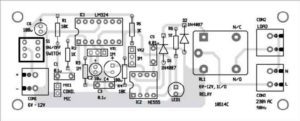

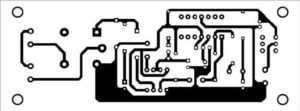

Компоновка компонентов печатной платы

Установите схему таймера 555 в моностабильный режим.

Представленная здесь NE555 схема, может действовать либо как простой таймер генерации одиночных импульсов для временных задержек, либо как генератор релаксации, генерирующий стабилизированные формы сигналов с изменяющейся скважностью от 50 до 100%. В этом видео демонстрируется, как настроить схему таймера NE555 в моностабильном режиме. Это позволит светодиоду включаться на определенное время после нажатия кнопки. Время, в течение которого светодиод остается включенным, можно установить другое, изменив сопротивление и емкость в цепи.

Таймер 555 в моностабильном режиме
