    Зарядное устройство для Nikon MH-23

    Добрый день (опционально вечер/ночь).

    Сегодня будем потрошить зарядное уст-во для фотоаппарата Nikon.

    В связи с переездом был выявлен факт утери зарядного уст-ва от фотокамеры Nikon D60, как обычно платить странные деньги за зарядное уст-во нет желания, не исключая возможность покупки подделки, принято решение закупить его на али, заодно заменить батарею к фотоаппарату. Скажу сразу, батарея отличная дает отснять порядка 500 кадров, цена уплаченная за нее составила 560р., кому потребуется скину в лс. ссылку.

    Ну как обычно предупреждение и погнали:

    Вся ответственность, а именно самостоятельное проникновение в корпус готового изделия с последующим нарушением его целостности работоспособности, лежит на человеке совершившим это действие.

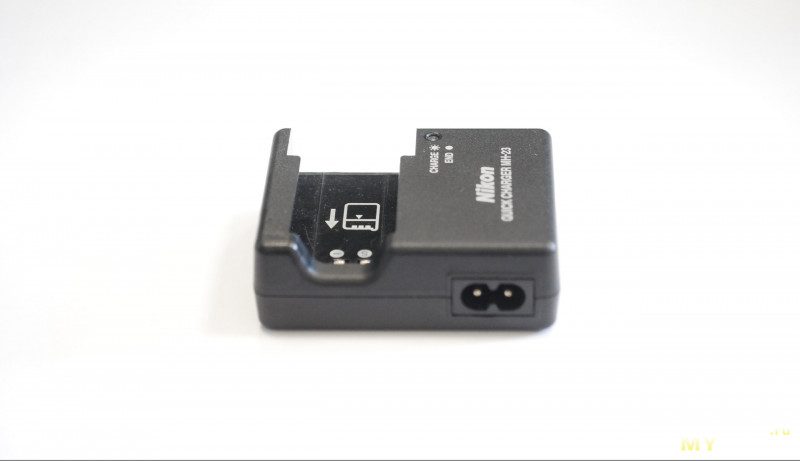

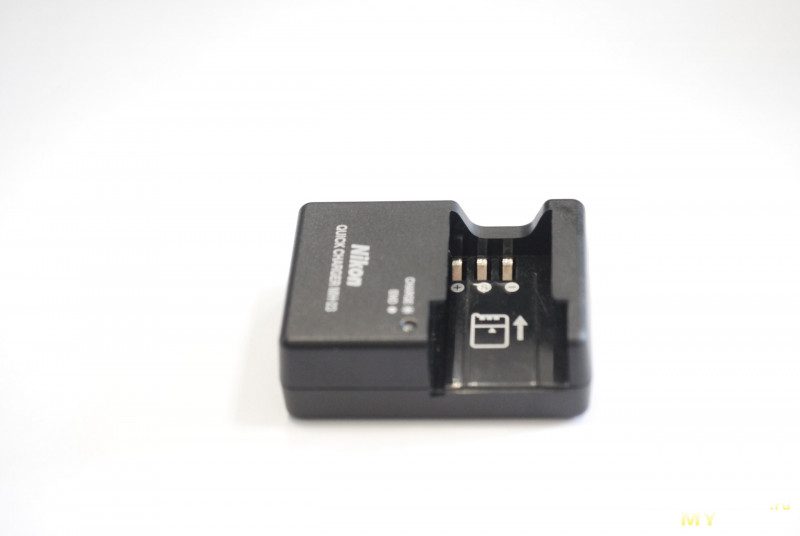

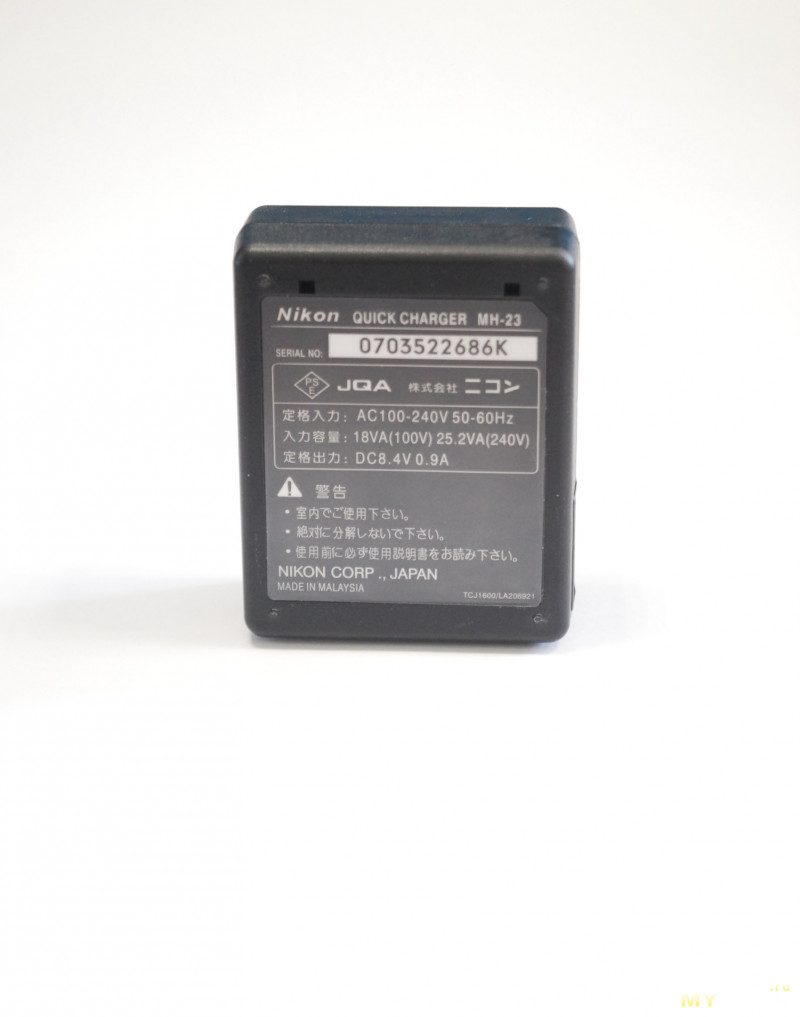

    Зарядное уст-во Nikon MH-23:

    на выходе 8.4В, 0.9А,
    на входе поддерживается сеть 100В и 240В.

    Данное зарядное уст-во не является оригинальным, это сразу видно по наклейке и плавающим шрифтам:

    Уст-во разбирается крайне просто. По центру наклейки аккуратно нащупывается отверстие под шуруп и надрезается в виде Х, а затем выкручивается. Далее по периметру уст-ва медиатором отщелкивается крепеж и на этом разборка окончена.

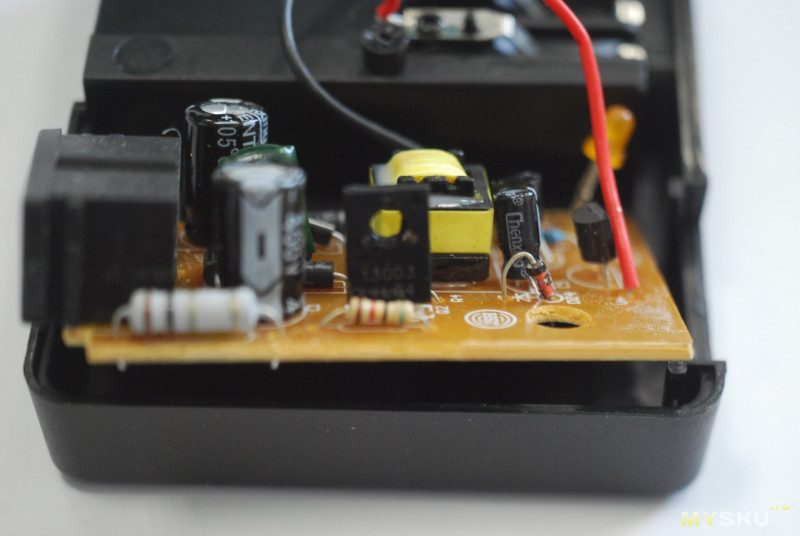

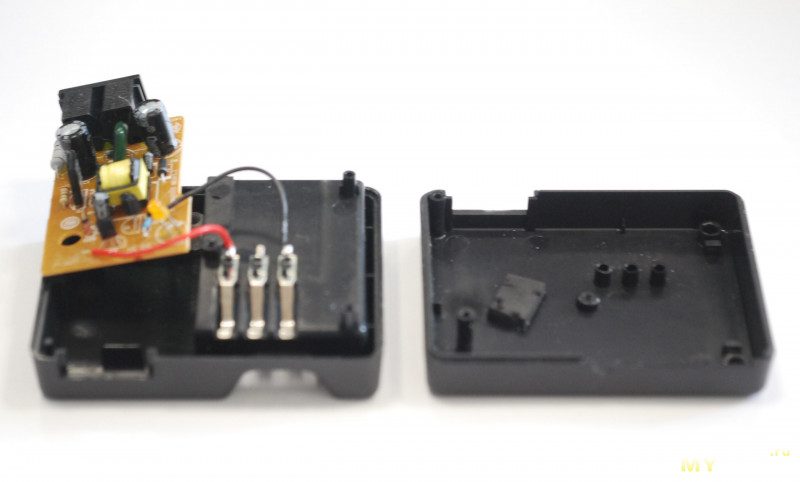

    Потроха не примечательные:

    Схема крайне примитивная. Пайка выполнена на тройку, есть следы флюса, висячие сопли припоя и тд. В общем перед использованием обязательно вскрыть, не пропаи — пропаять.

    Построен на базе 2х транзисторов и 1 микросхемы.

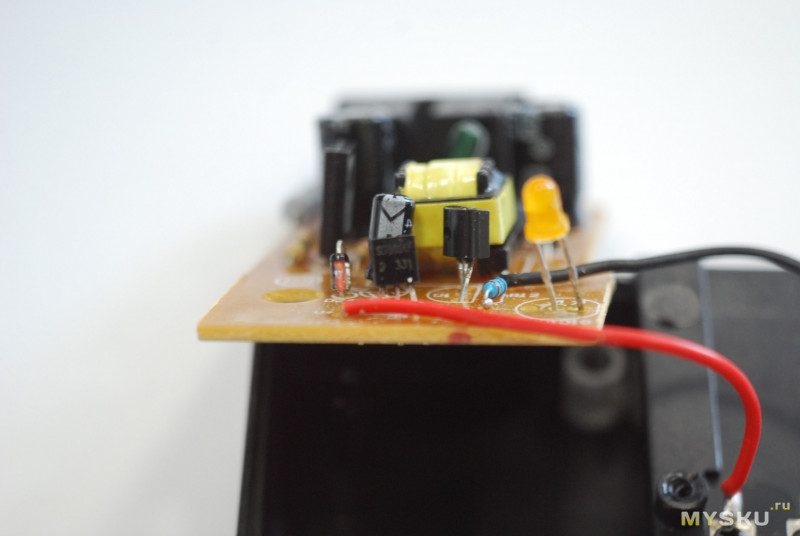

    Рядом со стабилизатором видно соплю из припоя.

    Чуда не произошло, устройство работает, но не выдает 0.9А, ток порядка 0.6А, при заявленном напряжении, я все-равно ставлю на ночь батарею заряжаться так-что не критично. Схемотехника простая и в целом стоит порядка 250р. заплаченных за него. Ремонтопригоден. По окончанию заряда, отключается.

    Источник

    Сделай сам своими руками О бюджетном решении технических, и не только, задач.

    Ремонт зарядного устройства LI-10C от фотокамеры Olympus

    О том, как мне удалось за вечер отремонтировать зарядное устройство от фотоаппарата. https://oldoctober.com/

    У меня никогда не было компактной цифровой камеры, а тут дочка передала мне одну из своих старых камер Olympus Camedia C-60 Zoom. Камера эта долго лежала без дела в связи с выходом из строя зарядного устройства LI-10C.

    Самые интересные ролики на Youtube

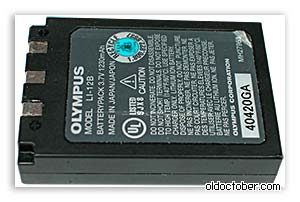

    Аккумулятор.

    Напряжение на аккумуляторе было около 3,1 Вольта, что меньше порога, после которого некоторые зарядные устройства опознают аккумулятор и начинают его заряжать. Во всяком случае, именно так обстояло дело с моим аккумулятором от Blackberry, который разрядился слишком глубоко.

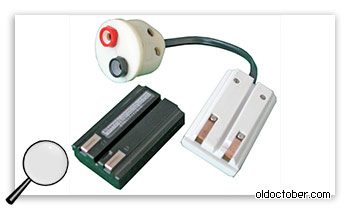

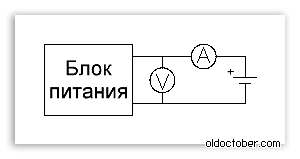

    Аккумулятор LI-12B удалось вернуть к жизни путём заряда небольшим током, порядка 100 мА. Для этого была собрана простая схема. Когда напряжение на аккумуляторе достигло 4,2 Вольта, я остановил заряд и проверил работоспособность камеры. Камера заработала и я стал думать о том, как бы отремонтировать зарядку. https://oldoctober.com/

    Ремонт зарядного устройства LI-10C.

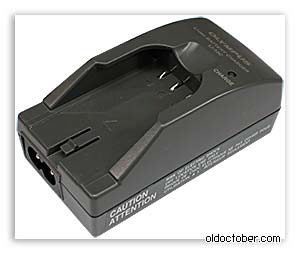

    Вот так выглядело, доставшееся мне зарядное устройство.

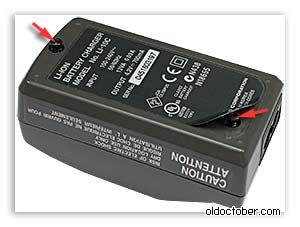

    Чтобы разобрать зарядное устройство LI-10C, понадобилось открутить два винта-самореза, один из которых находился под наклейкой.

    Проверка работы зарядного устройства выявила наличие короткозамкнутых витков в разделительном трансформаторе импульсного блока питания.

    Импульсный трансформатор оказался неремонтопригодным, к тому же у меня не нашлось подходящего ферритового сердечника, чтобы можно было намотать новый трансформатор.

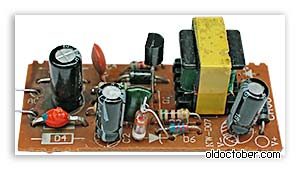

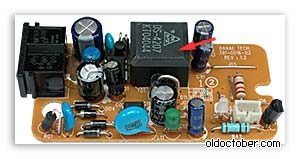

    На картинке печатная плата зарядного устройства. Стрелкой отмечен трансформатор DS-4207 KT04044.

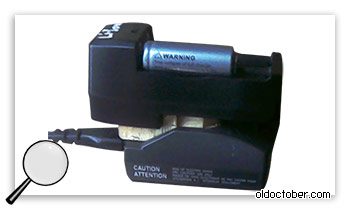

    Решил, было уже отправиться после выходных на наш радиорынок, но потом вспомнил, что у меня есть плата от пятивольтовой зарядки для мобильного телефона.

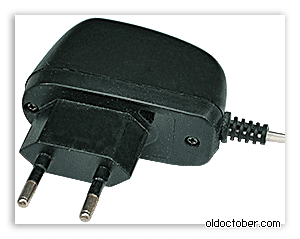

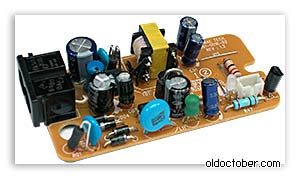

    Зарядку эту, купил когда-то в неисправном состоянии ради корпуса-вилки, чтобы в него можно было поместить блок питания для радиотелефона, некогда рассчитанного на сетевое напряжение 120 Вольт.

    Чтобы проверить трансформатор пришлось сначала начертить схему, а затем заменить все сгоревшие детали.

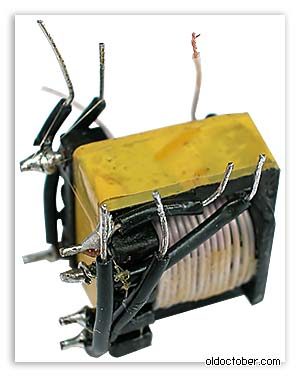

    К моей радости, трансформатор оказался хорошим, да и по габаритам, похоже, был в самый раз.

    Собственно, весь дальнейший ремонт заключался в замене трансформатора.

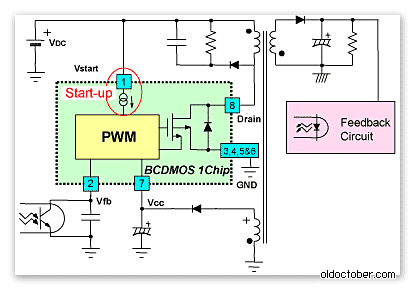

    Если посмотреть на типовую схему включения микросхемы драйвера ШИМ этого зарядного устройства FSDH0165, то можно заметить, что трансформатор из схемы выше, функционально мало чем отличается от сгоревшего.

    Правда, в реальной зарядке LI-10C, для питания микросхем используется дополнительная вторичная обмотка IV, которую мне и пришлось домотать. Намотал 14-ть витков провода МГТФ.

    Для соединения с печатной платой, выводы трансформатора удлинил при помощи жёсткого изолированного одножильного монтажного провода.

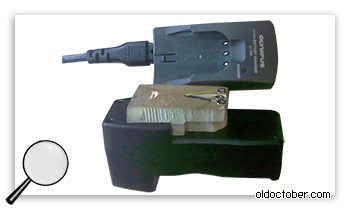

    Вот что получилось в результате.

    Комментарии (54)

    Прикольно, я сперва подумал,что вы банально запитаете вторичные цепи зарядника камеры) а как вы определяете наличие КЗ в импульсном трансе?

    Посмотрел эпюру на ключе драйвера. Колебания срывались. То есть, драйвер работал, а до конца запуститься не мог. Выпрямитель питания драйвера был цел.

    Спасибо, хорошая статья. Хотя ещё не до конца понимаю работу импульсного бп.
    С выхода 8 драйвера шим выходит меандр на первичку? На вторичке тоже наводится меандр?

    Давайте сначала проясним значение понятия меандр. Меандр, это периодический сигнал со скважностью равною двум.

    Здесь же мы имеем ШИМ контроллер (ШИМ – широто-импульсная модуляция), который формирует импульсы, длительность которых пропорциональна необходимому уровню постоянного напряжения на выходе блока питания. Для гальванической развязки, обратная связь организована посредствам оптрона. Так что, длительность импульсов всё время меняется в зависимости от напряжения сети и тока нагрузки. Именно поэтому, незначительное отклонение конфигурации неродного трансформатора не стало препятствием при ремонте этого девайса.

    Спасибо. В принципе работы самого бп я разобрался, но есть ещё вопросы.
    1)На вторичной обмотке импльсы имеют такой-же п-образный вид как и на первичке?
    2)Почему, в основном, в ИБП используется однополупериудный выпремитель?
    3)Зачем в данной схеме с ШИМ контроллером используется нижняя обмотка? (в схеме на одном транзисторе это понятно — обмотка обратной связи, непосредственно для генерации), в данном случае обратная связь организована посредствам оптрона.
    4)Амплитуда сигнала драйвера постоянна, изменяется только скважность?

    1. П-образный вид, это только теоретически. На практике, к нему можно только очень долго стремиться…

    2. В прошлом, это действительно было так, из-за дороговизны высоковольтных ключевых транзисторов. БП были однотактными (один ключевой транзистор) и имели соответствующие однотактные выпрямители. Направление вентиля, при этом, зависело от того, прямоходовой или обратноходовой блок питания используется. (Прямоходовой – энергия напрямую передаётся трансформатором в нагрузку. Обратноходовой – энергия запасается в сердечнике во время прямого хода, а отдаётся во время обратного.)

    В настоящее время, например, в каждом десктопе есть двухтактный полумостовой импульсный блок питания. Такой же БП есть и в каждой экономичной люминесцентной лампочке КЛЛ. Выпрямителя в последнем нет, но если его туда установить, то можно получить мощный блок питания почти даром. Вот тут я применил такой блок питания в реальном устройстве.

    3. Для питания микросхемы контроллера.

    А как осуществляется система запуска контроллеера, понятно, что через ножку 1, но в чём суть? Почему бы там постоянно не питаться? Зачем после запуска переходить к независимому источнику — отдельной обмотке?

    Суть в том, чтобы сэкономить на вспомогательном блоке питания, от которого мог бы питался основной. Однако в прошлом существовали импульсные блоки питания, которые имели в составе небольшой низкочастотный трансформатор. В частности, такое схемное решение было применено в некоторых компьютерных блоках питания. Но, тогда компьютеры стоили тысячи долларов, и это было оправдано.

    Стоит добавить, что импульсные блоки питания с большим трудом пробивали себе дрогу. Даже в видеомагнитофонах – чуде того времени поначалу использовались обычные источники питания. Отчасти это было связано с недостатком высоковольтных ключей, но в большей степени из-за предубеждения и косности инженеров старой школы.

    Спасибо.

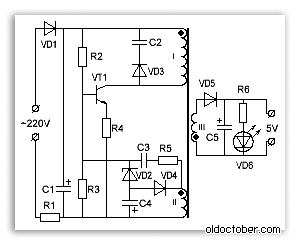

    1) На схеме ИБП на одном транзисторе как регулируется скважность, т.к я не вижу связи с выходной частью?
    2) Как схема на шим контроллере узнаёт о возрастании тока? По падению напряжения на оптопаре?
    3) С каково момента контроллер понимает, что пора прекращать генерацию?
    4) Скважность-это отношение ширины положительного сигнала к ширине паузы, она расчитывается от 0 до 100% ?

    1. Связь осуществляется через оптрон. На схеме он разделён на две части – светодиод и фототразистор.

    2. Да, при росте тока, стабилизируется напряжение.

    3. Обычно, когда ситуация выходит за рамки предусмотренные алгоритмом работы контроллера, он начинает генерировать очень короткие импульсы до того момента, пока проблема не будет устранена. В тонкости работы этой микросхемы я не вдавался, но если Вам интересно, то можете ознакомиться с документацией на неё.

    4. Скважность — отношение периода сигнала к его длительности.

    Пример. Период — 1сек, длительность — 0,2сек.

    1 : 0,2 = 5 (скважность).

    Спасибо уважаемый admin за развёрнутые ответы.
    Только мой первый вопрос вы не поняли, я имел ввиду вашу схему без контроллера, на одном транзисторе.

    С выхода никак. Обратная связь идёт с обмотки II. Это примитивная схема от зарядного устройства мобильного телефона. Режим заряда, обычно, обеспечивается, либо телефоном, либо самим аккумулятором. В большинстве аккумуляторов сейчас есть свой контроллер, который обеспечивает правильный заряд и разряд литий-ионного аккумулятора. Это и позволяет изготовителем зарядок работать спустя рукава.

    Нужна помощь,в маем моб.Блякберри зарядное устройство оторвался провод от фишки мини USB,разобрал эту усб и незаметил что к одной ношке была припаяна маленькая деталь и я ее потерял…Перепробовал кучю резисторов разных номиналов но все безполезно-акумулятор не заряжается.Так и не понятно какая там деталька была,и главное почему деталь не в самом зарядном приборе а на канце зарядного кабеля.

    Пройдите по этой ссылке >>> В разделе «Узел включения и идентификации зарядного устройства» я писал о том, что многие USB устройства реагируют на потенциалы информационных шин разъёма USB. Во всяком случае, так ведут себя телефоны Blackberry и плееры iPod.

    В Вашем случае достаточно подать +5 Вольт через резистор 10…100кОм на -D, если это не поможет, то ещё через один резистор на +D. В моих фирменных зарядках именно так сделано.

    Скорее всего, некоторым моделям Blackberry требуется подтверждение по шине +D или по обоим шинам. А возможно, в зависимости от того, по какой шине подан плюс, зависит режим заряда телефона. Дело в том, что фирменные зарядные устройства Blackberry отличаются максимально-допустимым током заряда. Возможно производитель пытался оптимизировать заряд при использовании разных устройств. Проверить это предположение у меня нет возможности, так как в настоящее время у меня имеется только один комплект телефон плюс чарджер.

    Спасибо за оперативный ответ.Но у меня на USB «мамку»в самом приборе,только два крайних контакта припаянна,а средние три контакта они» пустые»и кабель двух жильный идет до мини USB,вот в этом мини усб и была в монтированна микронная деталь,благо разборный был,и у его ношки пообломались,купил новый мини усб с кабелем,но разъем уже неразобрать,он не разборный,так вот повтарюсь,что даст если подключить на +D или на -D если контакты никуда не подключенные,прошу простить за ошибки и мишление,так-как вЛитве нескем на токую тему посоветоватса

    ошибка,не «три средние контакта»,а «два средние контакта»

    падумал что я может и не прав,так как по новому кабелю по средним контактам идет сигнал информаций,но в старом-оригиналном этого не было,там било всего два,пдохо когда слабо разбираюсь.простите за назойливость

    Литва, кабель, это просто несколько отдельных проводов проложенных в одной трубе. Не важно, с какой стороны вы подадите сигнал.

    Сейчас в США разработан новый стандарт, который должен обеспечить совместимость телефонов с любыми зарядными устройствами от любого производителя. Возможно, именно поэтому, инженеры компании Blackberry перенесли резистор из зарядного устройства в кабель. Это позволило сохранить опцию, вне зависимости, какой чарджер будет использоваться.

    Если вы ходили по ссылке, которую я приводил выше, то замерили бы, что я решал аналогичную, хотя и противоположную задачу в своём самодельном зарядном устройстве.

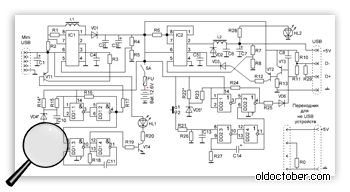

    Так как, мой самодельный чарджер реагирует на подключение USB устройства не по шинам питания, а по шинам данных, то для заряда устройств, не поддерживающих этот способ опознавания, пришлось изготовить специальный кабель (в нижнем правом углу), в котором тоже есть резистор.

    Если Вы просто пытались прикладывать резистор во время того, как телефон был подключен к чарджеру, то это могло не сработать. Нужно что бы сигнал «зарядное устройство» подавался одновременно с +5 Вольт. Кроме этого, некоторым моделям Blackberry требуется время, чтобы отразить на дисплее «молнию», свидетельствующую о том, что заряд идёт.

    Спасибо. Я поражон вашим умом и знанием дело. как сказали так и было,поставил резистор 39ком…и чюдо!приборчик заработал,спосибо еще раз,ну как вы точно описываеет…как будто делали вместе…и дай Бог вам здоровья.

    еще dспомнил,три года назад купул схему «Безплатное электричество для подогревателей»,я так ее и не собрал,если интересует могу выслать,многие брали у меня схему но пока никто не ответил какие результати,эмайл-vienisasvilkas59@gmail.com

    Литва, схему можете прислать (E-mail есть в «Контактах»), тогда я смогу что-нибудь сказать по её поводу. Возможно, что вам прислали схему вроде одной из тех, что лежат здесь в нашем форуме >>>

    И еще о схеме,есть один в Литве он схему переделал на оптронах как-то,но с ним ни как не договоритса,два года уже как переписываемся,созваниемся а толку мало,у нас с этим делом жестко у его изяли весь инстумент,словом менты шмон навадили кто-то его заложыл,так сейчас работа приостоновилась

    Литва, спасибо, посмотрел схему. Даже если бы эта штука работала, как вы себе представляете 15 кГц в электросеть запустить… прямо в нагрузку менее 1 Ома…

    Прежде чем что-то паять, задайте себе простой вопрос, почему автор не представил нормальное описание конструкции, чертежи плат, каркаса, корпуса и фотографии готового изделия. Если бы он сам его собрал, то этими фотографиями был бы давно весь Интернет забит. А так пока всё больше на Youtube фокусы показывают, как к удлинителю лампочку подключить.

    Мне, ближе к весне, должны привести мембрану для моего реактора и тогда я смогу записать на видео эксперимент, где будет показана работа реактора при КПД близком к 5000% или около того. Вот, тогда и начнём фантазировать о дармовой энергии.

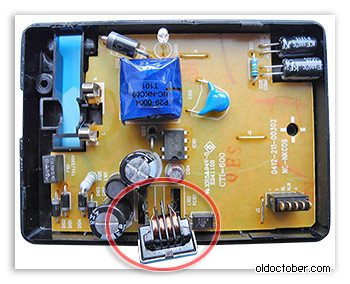

    Зарядное устройство Nikon MH-24 для аккумуляторов упало на пол, отлетел дроссель, сейчас держится на одном проводке.
    Подскажите пожалуйста чем можно заменить?

    Могу прислать больше фотографий и фото обратной стороны платы, может вам будет интересно для рубрики «Что внутри?».
    У вас такая же зарядка к nikon p7700?

    Не нужно искать дроссель. Аккуратно выпаяйте нижнюю часть дросселя. Потом склейте пластмассу и припаяйте выводы катушки к выводам дросселя. Если отмотать виток дросселя с оборванным выводом не удастся, просто нарастите вывод катушки тонким проводом.

    А если не получится, чем можно заменить?

    Александр, если вы сомневаетесь даже в этом, то лучше отдать тому, кто разбирается в технике. Я не думаю, что вы найдёте точно такой же дроссель. Чтобы его заменить, нужно знать, какую он выполняет функцию и как отклонение параметров может сказаться на работе устройства. Если это фильтр, то можно подобрать дроссель с близкими значениями индуктивности и допустимого тока. Если, это преобразователь, то будет иметь значение наличие зазора в магнитопроводе, да и его индукция.

    Мне бы в голову не пришло искать такой дроссель, так как мне проще было бы его перемотать его, даже не разбирая магнитопровод, чем ехать в другой конец города на радиорынок, без какой-либо гарантии, что я найду что-то подобное. А вам и перематывать не нужно. Я вижу оба вывода на фотографии.

    Будите добры, дайтеназначение всех пяти контактов ЗУ МН-24 (или АКБ EN-EL14)?
    Или, если можно, принципиальную схему этого ЗУ?

    Вениамин, пока не сломалось, (хотя эксплуатирую две штуки), так что что внутри не знаю. Из опыта могу сказать, что сервис мануалы на Nikon-овскую технику появляются в сети только спустя несколько лет после того, как эту технику сняли с производства.

    Привет админ,в январе я обращался за помощю для заряда телефона,тогда,спосибо,помогли, а сейчяс тоже самое с ноутбуком Compaq 6510b,имею два одинаковые ноуты,подарили без зарядного устройства,достал штатны зарядил оба а на следующий день …зарядить не удалось ни один ноут,вообше комп з/у «не видит»

    Литва, я мало что понял из вашего сообщения. Могу только догадываться.

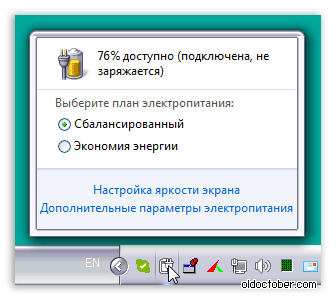

    Если ноутбук работает и от сети и от батареи, но скажем, заряд батареи 60% и она больше не заряжается, то, скорее всего, в BIOS-е активирована опция сохранение здоровья батареи (название может отличаться). Таким образом ликвидируется эффект памяти литий-ионных аккумуляторов, который снижет количество циклов и предельную ёмкость батареи. Подождите пока батарея разрядится, тогда заряд возобновиться или отключите опцию в BIOS-е.

    Как видите батарея этого ноутбука находится как раз в таком режиме эксплуатации. Сеть подключена к ноутбуку, но батарея не заряжается.

    Как можно проверить ёмкость этой АКБ?

    Вениамин, с достаточной точностью ёмкость можно измерить только выполнив полный заряд и разряд батареи. Однако работа (P*t), которую может выполнить батарея сильно зависит от условия отбора мощности. Но приблизительные значения емкости, конечно, получить можно. Зарядите батарею до 8,4 Вольта, а потом разрядите током равным 0,1…0,2 от значения ёмкости. Засеките время, которое понадобится, чтобы напряжение снизилось до 7,2 Вольта. Умножьте ток на время и получите ёмкость. Только, при разряде, желательно не допустить снижения напряжения ниже 6 Вольт, так как это может ухудшить свойства батареи. Лучше, чтобы нижний предел был 7,2 Вольта, хотя отследить его вручную трудно.

    Спасибо за ответ.
    Речь идёт об АКБ EN-EL14 и, соответственно, стандартном фирменном ЗУ МН-24.
    Разряжать АКБ, меняя при этом ток разряда, нечем. И отслеживать вручную заряд до 8,4 вольта и снижение напряжения действительно трудно.
    Кроме того, если я не ошибаюсь, допустимый нижний предел снижения напряжения АКБ этого типа (LiIon) — 2,7 — 3,0 вольта на элемент.
    Существует Интеллектуальное ЗУ BT-C3100, которое позволяет определять ёмкость LiIon аккумуляторов стандартных типоразмеров AA, AAA, C, 26650,22650,18650,16340 (rcr123),14500. Нет ли ЗУ, которое позволяет определять ёмкость АКБ типа никоновских EN-EL аналогичных для Canon`a и т.п.?
    Ещё раз спасибо за ответ.

    Кроме того, если я не ошибаюсь, допустимый нижний предел снижения напряжения АКБ этого типа (LiIon) — 2,7 — 3,0 вольта на элемент.

    Вы не ошибаетесь. Я использую ещё более низкий порог в своём зарядном устройстве>>> Но, в фотокамерах Nikon этот порог выбран в 3,6 Вольт на банку и контролируется встроенным в камеру контроллером. Это позволяет обеспечить значительное количество циклов заряда/разряда. Я более 10-ти лет в очень жёстком режиме эксплуатировал две Nikon-овские батареи и, когда продавал камеру, они ещё очень хорошо держали заряд.

    Кстати, контролируется и верхний порог, но уже контроллером, встроенным в батарею, так что дешёвые китайские универсальные зарядки просто подают некоторый ток на батарею и ждут, пока батарея сама отключится.

    Если не секрет, для чего вам требуется определение ёмкости и какая точность вас устраивает?

    Дело в том, что в одном из интернет-магазинов я заказал АКБ EN-EL14+ с заявленной ёмкостью 1600mAh (!). Интересно, что в комментариях — сплошь положительные отзывы…
    У родной же ёмкость — 1030mAh. Та же химия, те же габариты.
    Хочу узнать истинную ёмкость, но не щёлкая затвором аппарата, а более цивилизованным способом. Причём, — обоих батарей.

    Вениамин, я только однажды купил суррогатную батарею, но просто тогда было ещё очень сложно купить оригинал даже в США. Батареи той хватило всего на несколько зарядок, хотя две оригинальные Nikon-овские успешно проработали более 10 лет.

    Я набрал в Google: «EN-EL14+» site:nikonusa.com и не получил ни одного верного результата. Наверное, вам предлагают купить суррогат. Скорее всего, суррогат обойдётся не намного дешевле оригинала (наверное 60-70%). Стоит ли овчинка выделки…

    Имейте так же в виду, что некоторые камеры требуют использования левой прошивки, чтобы можно было использовать нефирменные батареи. Современные батареи Nikon имеют встроенный контроллер, который «сообщает» камере, что используемая батарея изготовлена компанией Nikon.

    Ну, а что касается ёмкости, то, если у вас в распоряжении будет две батареи, то её легко измерить, сравнивая длительность отснятого видео.

    Здравствуйте. Сорри за глупый вопрос… У меня есть зарядное устройство Nikon MH-24. Во время зарядки аккумулятора контрольная лампочка быстро мерцает, а должна равномерно мигать. Что это может быть? На какой элемент надо обратить внимание? Заранее благодарю.

    Здравствуйте Денис! Только частота мигания беспокоит, или аккумулятор не зарежется?

    День добрый. После изменения частоты индикации перестал заряжаться аккумулятор. Аккумулятор — рабочий. В другом зарядном заряжается корректно. Такая проблема с зарядным Nikon MH-24 не единична. Тут можно увидеть визуально: https://www.youtube.com/watch?v=snO93taBAas . Однако, в чем проблема нигде не могу найти. C чего можно начать?

    Добрый день Денис! Нужно бы было начинать с поиска схемы этого зарядного устройства. Судя по сообщениям, они ремонтопригодные>>> Правда, я их никогда даже не разбирал, хотя сам Nikon-ст и меня таких всегда 2-3 штуки трудится.

    Понял. Дякую (Спасибо) . Буду искать схему… Хотя, искал несколько раз, но пока не нашел…

    Решение хорошее но у меня вопрос а можно на выходе поставить схему удвоения и не мотать транс?

    Gena, если потребление невелико, то, наверное, можно, а если относительно велико, то нежелательно. Умножителю нужны и прямой, и обратный ход, а этому выпрямителю достаточно обратного.

    Подскажите чем можно заменить трансформатор т101 зарядки mh-24 nikon. Пост Александра от 19 марта 2014 г.

    Иван, можно поступить по предложенной выше схеме — изъять трансформатор от любого зарядного устройства, купленного на блошином рынке и близком по мощности. Если вторичную обмотку придётся перематывать, то можно разобрать сердечник, разогрев его на электроплите.

    Admin, если вы ещё здесь, помогите пожалуйста.
    Хочу использовать это зарядное для зарядки других Li-Ion аккумуляторов.
    Как можно сымитировать схему родной батареи, какой резистор куда подключать. Попробовал какую-то смартфонную батарею — зарядное отказалось работать, моргает красным и не подаёт напряжение.

    Дмитрий, у телефона и фотокамеры разное количество банок в аккумуляторе, поэтому заряд не пойдёт. В телефонах обычно одна банка, а в фотокамерах две.

    У аккумуляторов, выводы для заряда обычно используются крайние. Любой литий-ионный аккумулятор можно зарядить от обычного источника питания. Нужно, либо ограничить ток до 0,1 от емкости батареи, либо напряжение до 4,2 Вольта на каждую банку. Но, лучше и то и другое. Если у аккумулятора нет встроенной системы защиты от перенапряжения, то нужно отслеживать напряжение заряда. Для телефона обычно 4,2 Вольта, а для фотокамеры — 8,4 Вольта, если на аккумуляторе не указаны другие значения.

    Часто фирменные зарядные устройства отказываются заряжать аккумулятор после глубокого разряда. Это продиктовано безопасностью. Но, такой аккумулятор можно зарядить сначала отдельно с помощью лабораторного источника, а потом лишь подсунуть штатному зарядному устройству. Я так не раз заряжал аккумуляторы и от телефонов, и от фотокамер, которые не хотели заряжаться от штатных устройств.

    Admin, зарядное устройство из темы поста заряжает однобаночную батарею (3,7 V). Просто хотелось бы знать, что из себя представляет контроллер батареи Li-12B: какой там стоит терморезистор, и как он подключён, не устроен ли контроллер так, что зарад на батарею идёт через одни контакты, а разряд – через другие.
    Или, хотя бы, может ли кто-нибудь померить и сопротивление, и напряжение между средним и крайними контактами.

    Мои страхи оказались напрасны. Взял магазин сопротивлений на работе и сам выяснил, что зарядное устройство LI-10C запускается, когда между минусом и температурным контактом находится сопротивление не менее 12 кОм, и прекращает работу, если сопротивление терморезистора уменьшается до 10 кОм, или если аккумулятор зарядится.

    Дмитрий писал: Или, хотя бы, может ли кто-нибудь померить и сопротивление, и напряжение между средним и крайними контактами.

    Я уже давно продал эту камеру вместе с зарядным устройством. Интересная была камера в плане автофокуса. Легко фокусировалась там, где DSLR могла только с подсветкой автофокуса. Да и по скорости фокусировки была быстрее других камер.

    Зарядное не стал переделывать, просто взял корпус неисправного зарядника для пальчиковых аккумуляторов, приделал к нему деревянный башмачок и распаял всё как надо.

    Терморезистор взял со старой материнской платы компьютера, вклеил его в корпус между позициями для аккумуляторов, и настоил срабатывание защиты на температуру аккумулятора в 40°, добавив последовательно простой резистор на 4,7 кОм.

    Я тоже что-то подобное сделал для зарядного устройства от камеры Nikon Coolpix 5000. Заряжал с его помощью банки от ноутбучных батарей. Слева оригинальный аккумулятор, а справа переходник, повторяющий размеры аккумулятора.

    Источник

  • Оцените статью
    REMNABOR
    Adblock
    detector
