Datasheet G2RL-1E 24DC — Omron Даташит Реле, PCB, SPCO, 24 В DC — Даташит

Наименование модели: G2RL-1E 24DC

Подробное описание

Описание: Реле, PCB, SPCO, 24 В DC

Краткое содержание документа:
PCB Relay
Next-generation PCB Relay Available in 24 Models
Low profile: 15.7 mm max.

in height Contains no lead inside and features cadmium-free contacts ensuring environment-friendly use. Conforms to VDE0435 (VDE approval: C250 insulation grade for flux protection models; B400 insulation grade for fully sealed models), UL508 and CSA22.2. Meets VDE0700 requirements for household products according to VDE0110. Clearance and creepage distance: 10 mm/10 mm. Tracking resistance: CTI>250 (Both standard and class F type) UL1446 Class F Coil Insulation system available. High sensitivity: 400 mW
G2RL
VDE

Спецификации:

  • Тип реле: Power
  • Coil Voltage VDC Nom: 24 В
  • Contact Current Max: 16 А
  • Contact Voltage AC Nom: 250 В
  • Contact Voltage DC Nom: 24 В
  • Coil Resistance: 1.44 кОм
  • Contact Configuration: SPCO
  • Coil Type: DC Coil, Sensitive
  • Coil Current: 16.7 мА
  • Nom Operating Power: 400 мВт
  • Relay Mounting: PC Board
  • Внешняя длина / высота: 15.7 мм
  • Внешняя ширина: 12.7 мм
  • External Depth: 29 мм
  • Contact Current AC Max: 16 А
  • Contact Current DC Max: 16 А
  • Contact Voltage AC Max: 240 В
  • Contact Voltage DC Max: 30 В
  • Mounting Type: PCB
  • No. of Poles: 1
  • Operating Temperature Max: 85°C
  • Series: G2RL
  • Temperature Operating Min: -40°C
  • Type: Flux protected
  • Approval Bodies: UL, CSA, VDE
  • Coil Operating Lower Percent Limit: 70%
  • Coil Operating Upper Percent Limit: 130%
  • DC Coil Power: 400 мВт
  • Operating Time: 7 мс
  • Release Time: 5 мс
  • Switch Current Max: 16 А

Дополнительные аксессуары:

  • Multicomp — HRM2-S DC24V
  • Omron — G2RL-1ATP5-E 24DC

Источник

Datasheet G2RL-1E 12DC — Omron Даташит Реле, PCB, SPCO, 12 В DC — Даташит

Наименование модели: G2RL-1E 12DC

Подробное описание

Описание: Реле, PCB, SPCO, 12 В DC

Краткое содержание документа:
PCB Relay
Next-generation PCB Relay Available in 24 Models
Low profile: 15.7 mm max.

in height Contains no lead inside and features cadmium-free contacts ensuring environment-friendly use. Conforms to VDE0435 (VDE approval: C250 insulation grade for flux protection models; B400 insulation grade for fully sealed models), UL508 and CSA22.2. Meets VDE0700 requirements for household products according to VDE0110. Clearance and creepage distance: 10 mm/10 mm. Tracking resistance: CTI>250 (Both standard and class F type) UL1446 Class F Coil Insulation system available. High sensitivity: 400 mW
G2RL
VDE

Спецификации:

  • Тип реле: Power
  • Coil Voltage VDC Nom: 12 В
  • Contact Current Max: 16 А
  • Contact Voltage AC Nom: 250 В
  • Contact Voltage DC Nom: 24 В
  • Coil Resistance: 360 Ом
  • Contact Configuration: SPCO
  • Coil Type: DC Coil, Sensitive
  • Coil Current: 33.3 мА
  • Nom Operating Power: 400 мВт
  • Relay Mounting: PC Board
  • Внешняя длина / высота: 15.7 мм
  • Внешняя ширина: 12.7 мм
  • External Depth: 29 мм
  • Contact Current AC Max: 16 А
  • Contact Current DC Max: 16 А
  • Contact Voltage AC Max: 240 В
  • Contact Voltage DC Max: 30 В
  • Mounting Type: PCB
  • No. of Poles: 1
  • Operating Temperature Max: 85°C
  • Series: G2RL
  • Temperature Operating Min: -40°C
  • Type: Flux protected
  • Approval Bodies: UL, CSA, VDE
  • Coil Operating Lower Percent Limit: 70%
  • Coil Operating Upper Percent Limit: 130%
  • DC Coil Power: 400 мВт
  • Operating Time: 7 мс
  • Release Time: 5 мс
  • Switch Current Max: 16 А

Дополнительные аксессуары:

  • Multicomp — HRM2-S DC12V
  • Omron — G2RL-1ATP5-E 12DC

Источник

Datasheet G2RL-2 24DC — Omron Даташит Реле, PCB, DPCO, 24 В DC — Даташит

Наименование модели: G2RL-2 24DC

Подробное описание

Описание: Реле, PCB, DPCO, 24 В DC

Краткое содержание документа:
PCB Relay
Next-generation PCB Relay Available in 24 Models
Low profile: 15.7 mm max.

in height Contains no lead inside and features cadmium-free contacts ensuring environment-friendly use. Conforms to VDE0435 (VDE approval: C250 insulation grade for flux protection models; B400 insulation grade for fully sealed models), UL508 and CSA22.2. Meets VDE0700 requirements for household products according to VDE0110. Clearance and creepage distance: 10 mm/10 mm. Tracking resistance: CTI>250 (Both standard and class F type) UL1446 Class F Coil Insulation system available. High sensitivity: 400 mW
G2RL
VDE

Спецификации:

  • Тип реле: Power
  • Coil Voltage VDC Nom: 24 В
  • Contact Current Max: 8 А
  • Contact Voltage AC Nom: 250 В
  • Contact Voltage DC Nom: 30 В
  • Coil Resistance: 1.44 кОм
  • Contact Configuration: DPCO
  • Coil Type: DC Coil, Sensitive
  • Coil Current: 16.7 мА
  • Nom Operating Power: 400 мВт
  • Relay Mounting: PC Board
  • Внешняя длина / высота: 15.7 мм
  • Внешняя ширина: 12.7 мм
  • External Depth: 29 мм
  • Contact Current AC Max: 8 А
  • Contact Current DC Max: 8 А
  • Contact Voltage AC Max: 240 В
  • Contact Voltage DC Max: 30 В
  • Mounting Type: PCB
  • No. of Poles: 2
  • Operating Temperature Max: 85°C
  • Series: G2RL
  • Temperature Operating Min: -40°C
  • Type: Flux protected
  • Approval Bodies: UL, CSA, VDE
  • Coil Operating Lower Percent Limit: 70%
  • Coil Operating Upper Percent Limit: 130%
  • DC Coil Power: 400 мВт
  • Operating Time: 7 мс
  • Release Time: 5 мс
  • Switch Current Max: 8 А

Источник

Особенности силовых и сигнальных реле OMRON

Корпорация Omron была основана в 1933 году в городе Киото, Япония. В настоящее время является одним из мировых лидеров в области промышленной автоматизации.
Компания известна еще и благодаря тому, что разработала первый в Японии электронный аппарат по проверке билетов и стала одним из первых производителей банкоматов, считывающих магнитную полосу у банковских карт.

Основные направления деятельности компании сосредоточены на поставках средств автоматизации для автомобильной электроники, медицинского оборудования, бытовой техники, а также оснащения промышленных предприятий.

Помимо средств и систем автоматизации, представляющих собой функционально законченные изделия, Omron производит и ряд электронных компонентов, к которым относятся широкий спектр электромеханических реле, твердотельные реле, микропереключатели, фотомикродатчики, некоторые виды специальных датчиков (угла наклона, скорости потока воздуха), различные соединители.

На складах Промэлектроники продукция компании Омрон представлена следующими группами товаров:

Несмотря на широкое распространение твердотельных реле (Solid State Relay – SSR), по-прежнему актуальным остается применение классических электромагнитных реле. К достоинствам последних можно отнести высокое напряжение изоляции между обмоткой реле и контактами, меньшие потери на коммутирующем элементе, более высокая устойчивость к воздействию различных электромагнитных помех и, что не маловажно более низкая цена.

Общепринятые обозначения контактов электромагнитных реле

Тип переключения

Форма переключения

Схема коммутации

SPST-NO (Single Pole Single Throw – Normally Open)
Один контакт на включение, нормально разомкнутый

SPST–NC (Single Pole Single Throw — Normally Closed)
Один контакт на включение, нормально замкнутый

SPDT (Single Pole Double Throw)
Один контакт на преключение

DPST NO (Double Pole Single Throw, Normally Open)
Два контакта на включение, нормально разомкнутые

DPST NC (Double Pole Single Throw, Normally Closed)
Два контакта на включение, нормально замкнутые

DPST-NC-NO (Double Pole Single Throw- Normally Closed — Normally Open)
Два контакта на включение: один нормально замкнутый, другой — нормально разомкнутый

DPDT (Double Pole Double Throw)
Два контакта на переключение

Расшифровка системы обозначения сигнальнгых реле OMRON

  • □- Стандартные
  • Е – Высокопроизводительные, с током нагрузки до 16А
  • Н – Высокочувствительные, с потребляемой мощностью обмотки до 0.25W

Через суффикс DC добавляется напряжение питания обмотки реле, например:

G2RL-1A DC5 – напряжение питания обмотки реле 5 В

Основные типы сигнальных реле OMRON

Расшифровка системы обозначения силовых реле OMRON

1 – Количество групп контактов

— 1- Одна группа контактов
— 2- Две группы контактов

— Н1 — Высокочувствительные, с потребляемой мощностью обмотки не более 0.6W

Через суффикс DC добавляется напряжение питания обмотки реле, например:

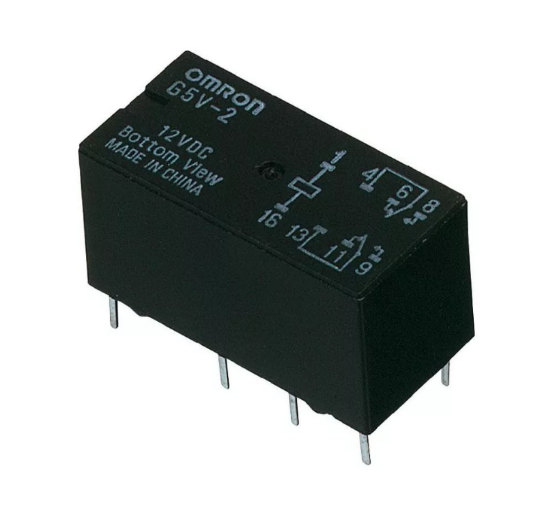

G5V-2 DC3 – напряжение питания обмотки реле 3 V,

G5V-2-H1 DC48 высокочувствительное реле с напряжением питания обмотки 48 V.

Особенности некоторых серий реле OMRON

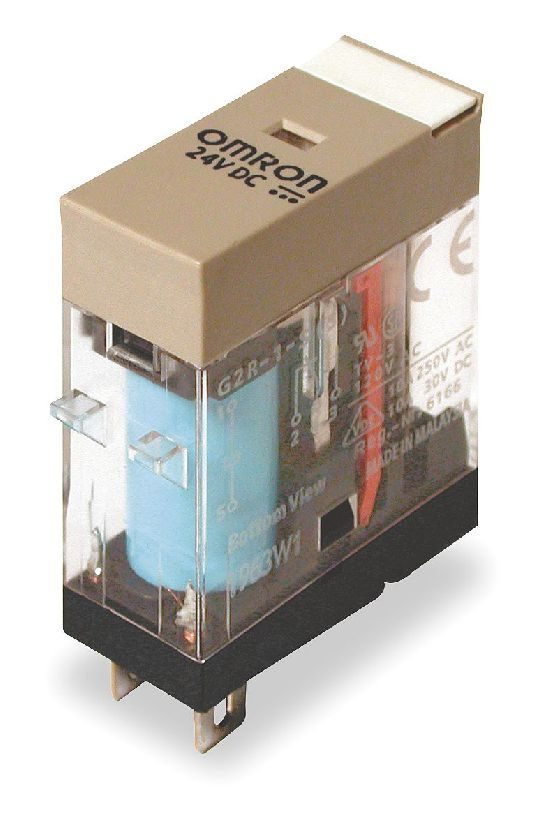

Серия G2RL характеризуется повышенной нагрузочной способностью на контактах – до 16 А и 400 V переменного напряжения, а также низкой – до 250 mW потребляемой мощностью обмотки. Возможно применение в цепях высоковольтной коммутации и длительным временем нахождения реле под током.

Серия G6RN характеризуется нагрузочной способностью на контактах – до 8 А и 250 V переменного напряжения, малыми габаритами – до 15 мм, а также высоким напряжением пробоя изоляции между контактами и обмоткой реле – до 10 kV. Сочетание малых габаритов реле и высокого сопротивления изоляции.

Серия G5V1 характеризуется нагрузочной способностью на контактах – до 0,5 А и 125 V переменного напряжения, а также низкой – до 150 mW потребляемой мощностью обмотки. При этом в составе серии есть реле с питанием обмотки 3 V постоянного напряжения. Отличительная особенность этой серии – полоса частот коммутируемого сигнала – до 30 MHz. Конструктив реле позволяет коммутировать непосредственно коаксиальные кабели с волновым сопротивлением 50 и 75 Ом.

Серия G5V2 характеризуется нагрузочной способностью на контактах – до 0,5 А и 125 V переменного напряжения, малыми габаритами – до 11 мм, полосой частот коммутируемого сигнала до 30 MHz, а также напряжением пробоя изоляции между контактами и обмоткой реле – до 750 V. Здесь также сочетание малогабаритности реле и широкой полосы частот коммутируемого сигнала.

Серия G5NB обеспечивает нагрузочную способность на контактах – до 5 А и 250 V переменного напряжения, а также характеризуется высоким напряжением пробоя изоляции между контактами и обмоткой реле – до 10 kV (до 30 kV в импульсе). Возможно применение в различных высоковольтных цепях нагрузки.

Источник
