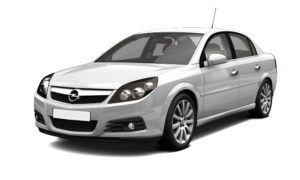

Opel Vectra C (опель вектра с) третье поколение модельного ряда Opel Vectra. Вектра ц выпускалась в 2002, 2003, 2004, 2005, 2006, 2007, 2008 году. На её базе в дальнейшем была построена роскошная модель Опель Сигнум. В данной публикации вы найдете описание блоков предохранителей и реле Опель Вектра С, со схемами блоков и фотографиями. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков и назначение элементов в Вашем Опель вектра с, может отличаться и зависит от года выпуска, уровня электрического оснащения и страны поставки.
Блок в салоне
Он находится в левом торце приборной панели, со стороны водителя, и закрыт защитной крышкой.

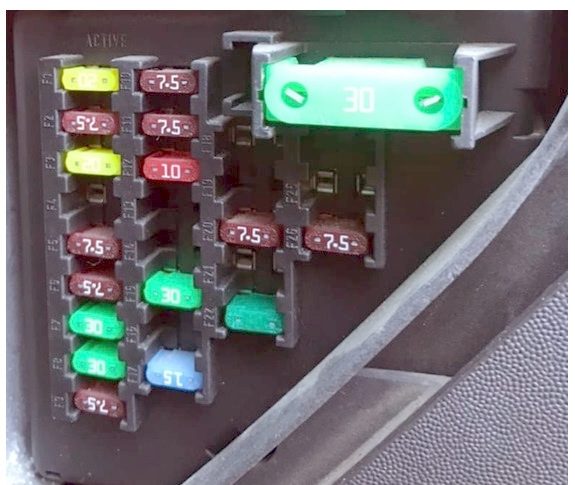

Фото — пример
p, blockquote 10,0,1,0,0 —>
| 1 | 20А Аудиосистема, дополнительный отопитель, DVD-проигрыватель |
| 2 | 7,5А Кондиционер — ручное управление температурой, электродвигатель вентилятора кондиционера/ отопителя |
| 3 | 20А Люк |
| 4 | Резерв |
| 5 | 7,5А Блок управления электрооборудованием двери |
| 6 | 7,5А Стоп-сигналы |
| 7 | 30А Многофункциональный блок управления 1 |
| 8 | 30А Блок управления электрооборудованием двери |
| 9 | 7,5А Многофункциональный блок управления 1 |
| 10 | 7,5А Блок управления электрооборудованием рулевой колонки |
| 11 | 7,5А Диагностический разъем (DLC) |
| 12 | 15А Защита от перегрузки аккумуляторной батареи |
| 13 | Резерв |
| 14 | Резерв |
| 15 | 30А Блок управления электрооборудованием двери водителя |
| 16 | Резерв |
| 17 | 15А Комбинация приборов, многофункциональный дисплей |
| 18 | 7,5А Замок зажигания, кондиционер |
| 19 | Резерв |
| 20 | 7,5А Датчик бокового перемещения |
| 21 | 7,5А Телематика |
| 22 | 30А Прикуриватель |
| 23 | 30А Кондиционер-ручное управление температурой, электродвигатель вентилятора кондиционера/ отопителя |
| 24 | Резерв |
| 25 | 7,5А Кондиционер-ручное управление температурой, электродвигатель вентилятора кондиционера/ отопителя |
| 26 | 7,5А Многофункциональный дисплей, комбинация приборов |
За работу прикуривателя отвечает предохранитель номер 22 на 30А.

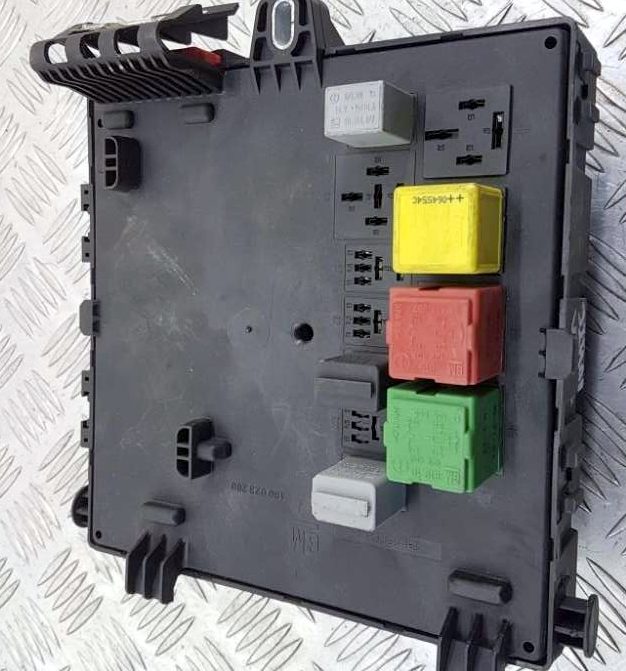

С обратной стороны блока могут располагаться некоторые реле.

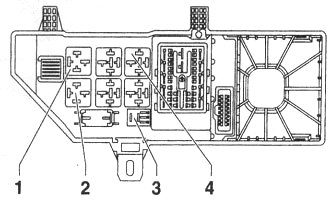

Расшифровка реле
p, blockquote 15,0,0,0,0 —>
- Реле основных цепей зажигания (Клемма 15а)
- Реле клеммы 15
- Реле вентиляция салона
- Реле электродвигателя вентилятора отопителя
Блоки под капотом

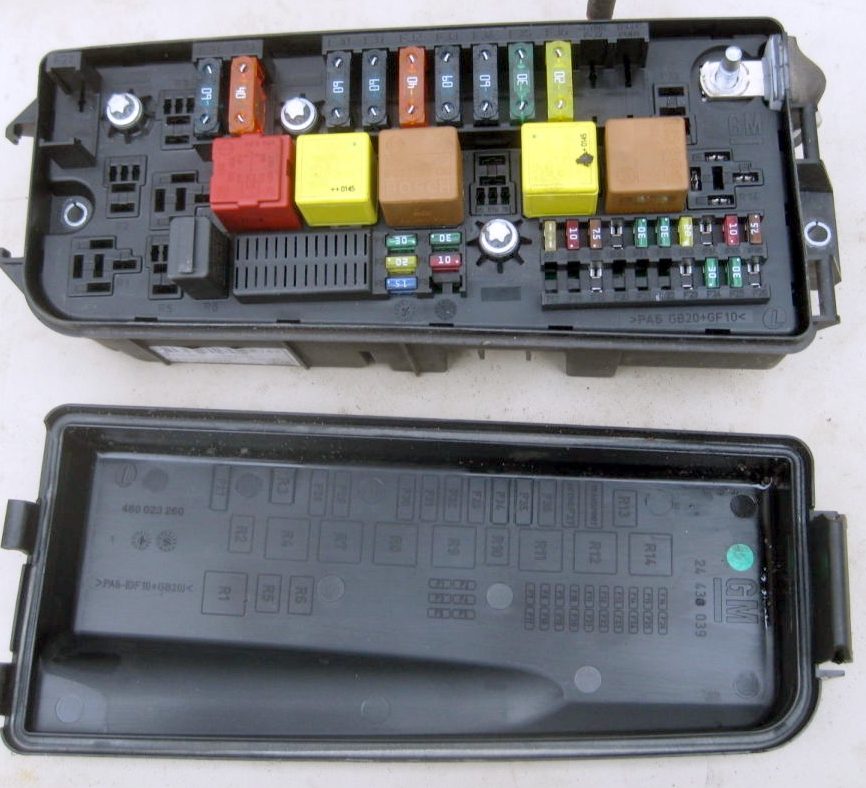

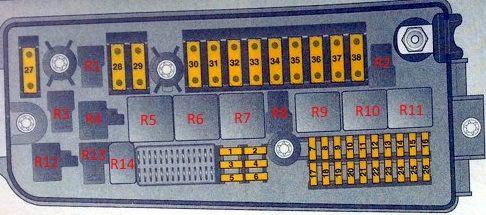

Основной блок
Находится рядом с аккумулятором и боковой стойкой, закрыт защитной крышкой, на обратной стороне которой будет нанесена актуальная схема.
Обозначение
p, blockquote 20,1,0,0,0 —>
| R1 | |
| R2 | |
| R3 | |
| R4 | |
| R5 | Реле системы управления двигателем |
| R6 | Реле стартера |
| R7 | Реле электродвигателя очистителя лобового стекла (ВКЛ/ ВЫКЛ) |
| R8 | |
| R9 | Реле основных цепей зажигания |
| R10 | Реле электродвигателя очистителей лобового стекла (низкая/ высокая скорость работы очистителей) |
| R11 | Реле омывателя фар |
| R12 | |
| R13 | |
| R14 | Реле электромагнитной муфты компрессора кондиционера |
| 1 | 20A Электронный блок управления двигателем |
| 2 | 25A Стартер |
| 3 | 20A Звуковой сигнал |
| 4 | 10A Кондиционер — климат-контроль |
| 5 | 15A Очиститель/ омыватель лобового стекла |
| 6 | Резерв |
| 7 | 15A Блок управления ESP (система поддержания курсовой устойчивости) |
| 8 | 10A Фары, обогреватели форсунок омывателя лобового стекла |
| 9 | 7,5A Усилитель рулевого управления |
| 10 | 10A Блок управления корректором фар |
| 11 | 30A Очиститель лобового стекла |
| 12 | 30A Очиститель лобового стекла |
| 13 | 7,5A Блок управления ESP (система поддержания курсовой устойчивости) |
| 14 | 10A Управление двигателем |
| 15 | 10A Электронный блок управления двигателем |
| 16 | 7,5A Антиблокировочная система тормозов (ABS) |
| 17 | Резерв |
| 18 | Резерв |
| 19 | 5/10/15A Блок управления корректором фар, корректор фар, ксеноновые фары |
| 20 | 5A Корректор фар |
| 21 | Резерв |
| 22 | Резерв |
| 23 | 20A Дополнительный отопитель |
| 24 | 30A Напряжение аккумуляторной батареи |
| 25 | 30A Напряжение аккумуляторной батареи |
| 26 | Резерв |
| 27 | Резерв |
| 28 | 60A Блок управления приводом открывания /закрывания крышки багажника (задней двери) |
| 29 | 40A Антиблокировочная система тормозов (ABS) |
| 30 | 60A Блок управления приводом открывания/ закрывания крышки багажника (задней двери) |
| 31 | 60A Блок предохранителей/ реле приборная панель |
| 32 | 40A Антиблокировочная система тормозов (ABS) |
| 33 | 60A Реле основных цепей зажигания, блок предохранителей /реле, приборная панель |
| 34 | 60A Блок управления приводом открывания/ закрывания крышки багажника (задней двери) |
| 35 | 30A/40A Электродвигатель вентилятора системы охлаждения |
| 36 | 20A/30A Электродвигатель вентилятора системы охлаждения |
| 37 | Система адаптивного света фар — AFL |
| 38 | Резерв |

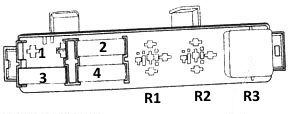

Дополнительный блок
Может размещаться рядом с основным.
Вариант 1
- —
- 60А Блок управления свечами накаливания
- 30А Реле подогревателя топливного фильтра
- 60А Блок управления свечами накаливания
R3 — Реле подогревателя топливного фильтра
Вариант 2
R2, R3 — Реле подогревателя топлива
p, blockquote 26,0,0,0,0 —>
- —
- 30A Стартер
- —
- 20A Звуковой сигнал
Блок в багажнике

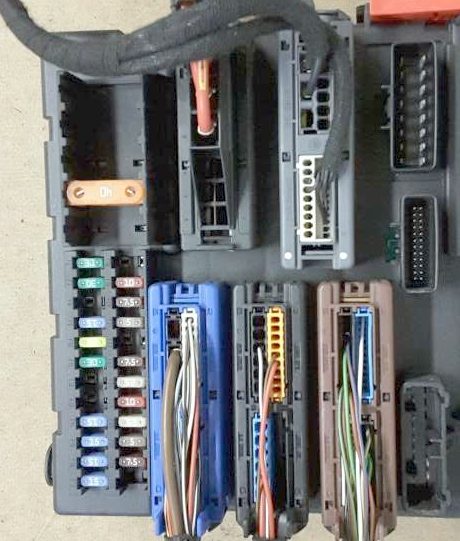

Данный блок находится в багажном отсеке слева, в вещевом ящике.
Схема предохранителей
p, blockquote 33,0,0,0,0 —>
| 1 | Резерв |
| 2 | Резерв |
| 3 | 40A Электропривод сиденья |
| 4 | 40A Обогреватель заднего стекла |
| 5 | 40A Электропривод сиденья |
| 6 | 30A Электропривод стеклоподъемника — правый задний |
| 7 | 30A Электропривод стеклоподъемника — левый задний |
| 8 | 15A Подогреватель сиденья, заднего правого |
| 9 | 15A Противоугонная система, звуковой сигнал |
| 10 | 20A Топливный насос |
| 11 | 25A Напряжение аккумуляторной батареи |
| 12 | 12A Подогрев сиденья — заднего левого |
| 13 | 20A Разъем электрооборудования прицепа |
| 14 | 15A Очиститель заднего стекла |
| 15 | 15A Подогреватель сидений, система вентиляции сиденья, переднего левого |
| 16 | 15A Подогреватель сиденья, заднего правого |
| 17 | 15A Разъем подключения дополнительного оборудования |
| 18 | 30A Замок крышки багажника /задней двери |
| 19 | 10A Напряжение аккумуляторной батареи |
| 20 | 7,5A Центральный замок |
| 21 | 5A Датчик изменения объема (противоугонная система) |
| 22 | 30A Дистанционное управление замком багажника |
| 23 | 7,5A Провод противоугонной системы на стекле (датчик разбитого стекла противоугонной системы) |
| 24 | 25A Напряжение аккумуляторной батареи |
| 25 | 10A Система управления подвеской |
| 26 | 25A Замок зажигания |
| 27 | 5A Датчик наличия пассажира на сиденье, система контроля давления в шинах, датчик дождя, система кондиционирования |
| 28 | 7,5A Датчики системы парковки |
| 29 | Резерв |
С обратной стороны блока могут крепится некоторые элементы реле.

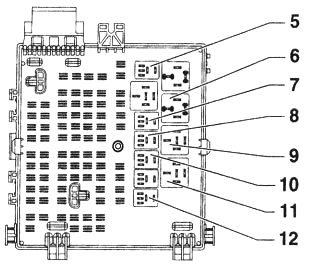

Схема блока реле
Назначение реле
p, blockquote 38,0,0,0,0 —>
| 5 | Очиститель заднего стекла |
| 6 | Клемма 15 |
| 7 | Обогрев заднего левого сиденья |
| 8 | Обогрев заднего правого сиденья |
| 9 | Обогрев заднего стекла |
| 10 | Звуковой сигнал/ противоугонная сигнализация |
| 11 | Топливный насос |
| 12 | Единый замок/ крышка лючка топливного бака |
У нас на канале есть видео по данной теме. Смотрите и подписывайтесь.
p, blockquote 40,0,0,0,0 —> p, blockquote 41,0,0,0,1 —>
На этом всё. А если вам есть чем дополнить материал или остались вопросы, пишите в комментарии.
