Pahlen водонагреватель для бассейна схема подключения

Элетронагреватель Pahlen (водонагреватель) предназначен для подогрева воды и поддержания заданной температуры в бассейне за счёт электрических нагревательных элементов — ТЭНов.

Как правило, подогрев с помощью электронагревателя ставят либо при отсутствии системы отопления в доме, либо для небольших бассейнов (например, купелей для бань), в которых малый объём воды подогревается не постоянно, а при необходимости.

При этом нужно иметь ввиду, что сечение электропровода, к которому будут подключатся ТЭНы, достаточно для обеспечения их нормальной и безопасной работы. Так, например, для электронагревателя мощностью 3 кВт достаточно иметь электропроводку сечением 2,5 мм², а вот уже для 6 кВт необходимо ставить провод сечением 4 мм². Для мощных электронагревателей (18 кВт) необходимо предусмотреть сеть 380 В, чтобы ТЭНы равномерно распределить по фазам.

Электронагреватель крепится, как правило, к стене возле фильтра с помощью кронштейнов, которые изготовлены из пластика.

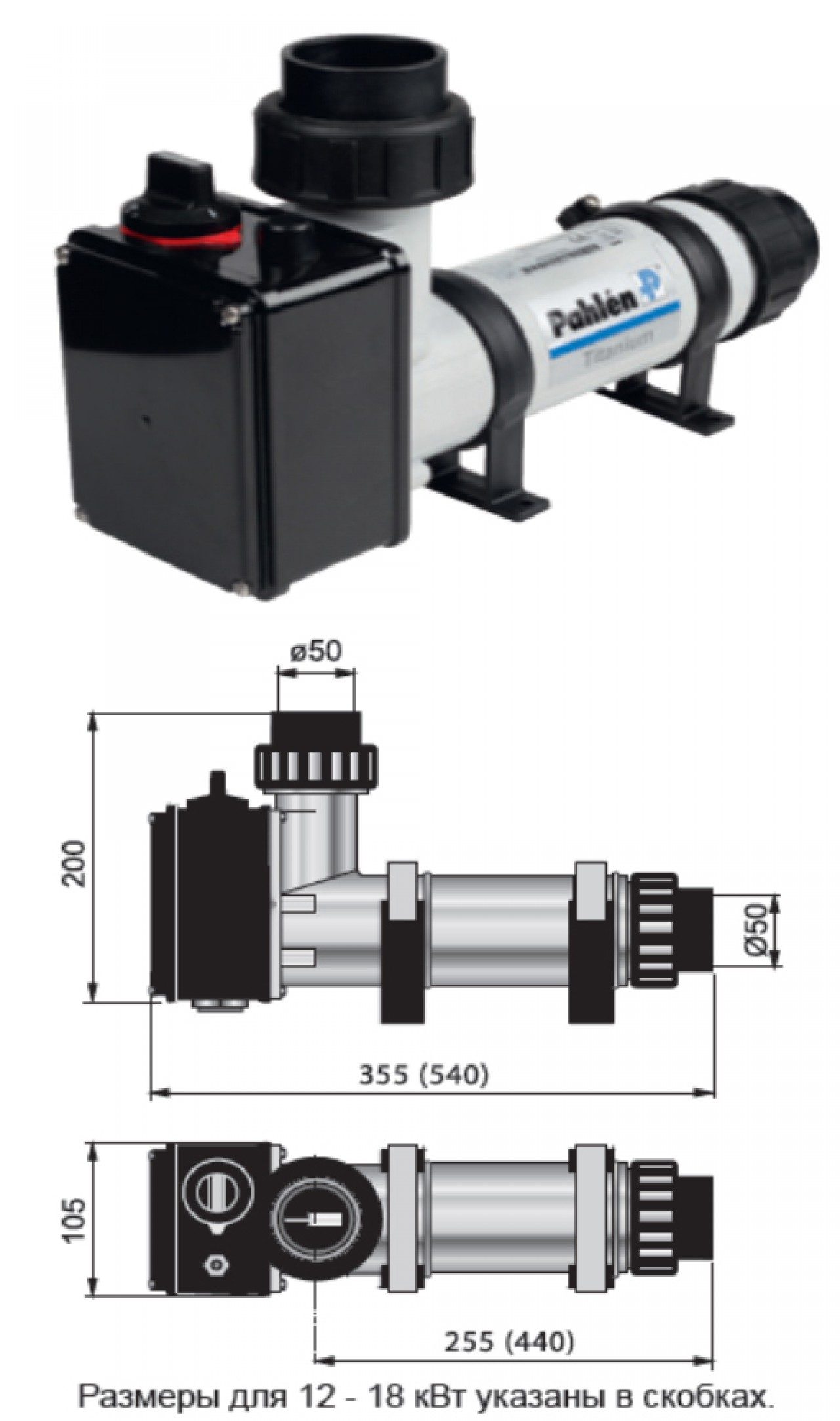

Электронагреватель Pahlen

Электронагреватель представляет собой корпус, который может быть изготовлен из нержавеющей стали, пластика, титана или чугуна (на рисунке изображен электронагреватель с пластиковым корпусом). От материала корпуса зависит его долговечность и, соответственно, цена. Внутри корпуса устанавлены ТЭНы, котрорые могут быть изготовлены либо из специального сплава Incoloy 825, либо из титана, что также влияет на цену электронагревателя. В комплект электронагревателя входят датчик потока, однополюсный термостат (0-45)ºC, однополюсное реле защиты от перегрева 60ºC, а также разъёмные муфты для клеевого соединения диаметром 50 мм. Для электрического подключения электронагревателя необходим магнитный пускатель, который в комплект поставки не входит и приобретается дополнительно.

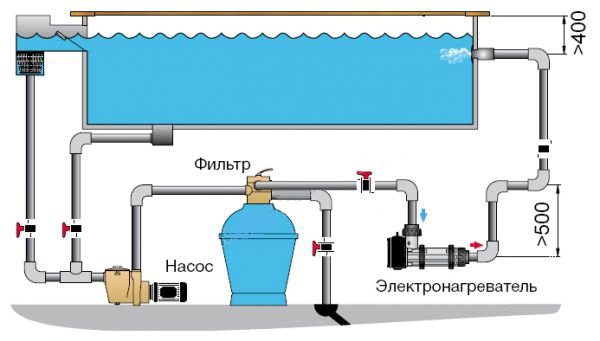

Схема подключения и работы электронагревателя

Принцип работы: Нагрев воды происходит после фильтрации перед подачей в бассейн. Установка и контроль температуры воды осуществляется с помощью термостата, установленного на корпусе электронагревателя. Наиболее комфортной температурой для взрослого человека является 28 град. и выше. При этом для детей рекомендуется температура воды около 30 град.

При понижении температуры воды в бассейне с термостата подаётся сигнал на включение ТЭНов , которые нагревают воду до необходимой температуры. При этом датчик потока контролирует напор воды и при понижении напора он отключает работу электронагревателя. При перегреве воды по какой-то причине выше 60 град. срабатывает реле защиты, которое также отключает электронагреватель.

Технические характеристики электронагревателей Pahlen

*Цены указаны ориентировочные и требуют уточнения у менеджера.

Источник

Pahlen Электрический нагреватель бассейна пластиковый с датчиком потока 12 кВт 141603

Pahlen Электрический нагреватель бассейна пластиковый с датчиком потока 12 кВт 141603

Сервис Unpool:

• Доставка по Москве и в пределах 10 км МКАД бесплатно
• В течении всего гарантийного срока выезд сервисной службы за гарантийным товаром по Москве и в пределах 10 км от МКАД бесплатно

Описание

Pahlen Электрический нагреватель бассейна пластиковый с датчиком потока 12 кВт 141603

Сервис Unpool:

• Доставка по Москве и в пределах 10 км МКАД бесплатно
• В течении всего гарантийного срока выезд сервисной службы за гарантийным товаром по Москве и в пределах 10 км от МКАД бесплатно

pahlen электрический нагреватель, компактного исполнения.

Корпус Электронагревателя Pahlen для бассейна выполнен из термостойкого стеклопластика

pahlen электрический нагреватель

ТЭН выполнен из сплава Incloy 825

В комплекте идет:

• термостат, для выставления необходимой температуры в бассейне от 0 до 45 градусов по Цельсию.
• защита от перегрева на 60 гр.С
• датчик потока, защищающий от работы без воды
• пластиковые муфты с накидными гайками под трубу ПВХ д. 50 мм

Преимущества:

1. Электронагреватель для бассейна Pahlen бассейна сертифицированы и прошли испытания третьей стороны
2. Максимальное рабочее давление: 2,5 бара
3. Максимальное давление: 6 бар
4. Соединение Вход/Выход: 50 мм
5. Напряжение питания: 380В
6. Резьба на ТЭНе: 2″
7. Электрические соединения: звезда или треугольник

Производство: Pahlen Швеция

Корпус и ТЭН выполненные из титана, для морской воды и систем с электролизом, поставляются под заказ.

Водоподогрев плавательного бассейна —pahlen электрический нагреватель нагреватель это простейший и эффективный метод. Электронагреватель Pahlen, легко и просто подключается к существующей электросети и осуществляет круглосуточный подогрев Вашего плавательного бассейна.

Принцип действия электронагревателя для бассейна:

• Вода из бассейна, с помощью циркуляционного самовсасывающего насоса бассейна, подается на электро нагреватель бассейна, где соприкасается с нагревательным элементом(ТЭНом).
• Первоначальный нагрев воды бассейна длится от одних суток до семи суток
• По достижении температуры воды бассейна, заданного значения на термостате pahlen электрический нагреватель нагреватель для бассейна, он отключается и далее работает на поддержание заданной температуры бассейновой воды.

Все, pahlen электрический нагреватель нагреватель для бассейна, проточного типа и специально разработаны для большого и непрерывного потока бассейновой воды, а следовательно имеют низкое гидро сопротивление.

Благодаря своей компактности нагреватели бассейна могут, без каких либо затруднений, устанавливаться во всех типах бассейнов и SPA бассейнов.

Устанавливать электро-нагреватели для бассейнов рекомендуется перед установками(станции дозации, хлораторы) добавления в бассейн химических реагентов, так как концентрированные хим. средства для бассейна будут сильно изнашивать все элементы pahlen электрический нагреватель.

В бассейнах с агрессивной средой(бассейны с морской водой, с хлор генераторами/электролизерами), компания Unpool настоятельно рекомендует нагреватели из Титана и ТЭНом с покрытием Nic-Tech

Все оборудование Pahlen AB Швеция относиться к Премиум сегменту, соответствуем высоким стандартам качества.

Гарантия составляет двенадцать месяцев со дня продажи.

pahlen электрический нагреватель

Пластиковый pahlen электрический нагреватель Артикул 141600, 141601. 141602, 141603, 141604, 141605

pahlen электрический нагреватель

ИНСТРУКЦИЯ ПО УСТАНОВКЕ:

Установите электрический нагреватель, как показано на схеме, в горизонтальном положении, так чтобы он всегда был заполнен жидкостью. Если нагреватель устанавливается возле стены из огнеопасного материала, установщик должен разместить гипсовую плиту между нагревателем и стеной. Эта плита должна отстоять не менее чем на 10 см от корпуса самого нагревателя. Нагреватель нельзя накрывать, помещать внутри или возле огнеопасного материала. Подключать нагреватель нужно с помощью двух контакторов, см. схему подключения. Нагреватель необходимо устанавливать таким образом, чтобы его нельзя было активировать при выключенном фильтрующем насосе (требуется достаточный поток), т.е. электрическое подключение контактора должно управляться защитным реле мотора насоса. Электрический нагреватель надо устанавливать на трубе возврата воды в бассейн, после фильтра. Запрещается устанавливать запорный клапан между нагревателем и бассейном. Если клапан необходим, установите обратный клапан. Во избежание коррозии дозировка хлора, кислоты или т.п. реактивов должна осуществляться в системе бассейна после нагревателя.

pahlen электрический нагреватель

1. После завершения прокладки труб, подсоедините нагреватель к сети электропитания согласно электрической схеме подключения.

2. Запустите насос, чтобы вода в бассейне циркулировала. Прежде чем включить нагреватель, проследите, нормально ли циркулирует вода. Проверьте нагреватель, повернув ручку термостата вперёд и назад, и убедитесь, что его контактор включается и выключается. Установите требуемую для бассейна температуру. Проверьте реле потока, перекрыв поток жидкости через нагреватель с помощью запорного клапана и убедитесь, что контактор обесточен.Теперь нагреватель будет нагревать воду в бассейне до желаемой температуры.

Если нагреватель не запускается:

а). Проверьте предохранители.

б). Сработало реле защиты от перегрева: Нажмите кнопку перезагрузки в соединительной коробке.

в). Проверьте реле потока, установленное на минимальное значение 90 л/мин.

г). Переустановите термостат на более высокую температуру.

pahlen электрический нагреватель

При работе в климатических условиях с минусовой температурой нагреватель

должен устанавливаться таким образом, чтобы из него можно было слить воду.

Электрическая установка должна осуществляться квалифицированными специалистами.

При обратной промывке и очистке фильтра, подаваемое на нагреватель напряжение должно быть отключено.

Внимание! Boдная средa нe дoлжна быть arpecсивной. Heльзя иcпользoвaть наrpeвaтeль в coлëнoй вoдe или в бacceйнax, rдe пpимeняeтcя coлeвoй xлopaтop.

Следуйте нижеуказанным рекомендациям:

Содержание хлора: макс. 3 мг/л (ррm)

Кальциевая жёсткость: 100-300 мг/л (ррm)

Содержание хлорида: макс. 250 мг/л

Водородный показатель рН: 7,2-7,6

Минимальный поток: 90 л/мин

Электрические схемы подключения pahlen электрический нагреватель нагреватель бассейна:

pahlen электрический нагреватель pahlen электрический нагреватель pahlen электрический нагреватель pahlen электрический нагреватель
