Схема подключения автосигнализации пантера

Среди всего многообразия различных охранных сигнализаций существующих на сегодняшнее время особой популярностью пользуется система «Пантера». Это, во многом, объясняется не только высокой надежностью этой системы, но и, в немалой степени, простотой ее установки на различные модели автомобилей, а также наличием подробных рекомендаций, объясняющих как подключить сигнализацию пантера.

На первоначальном этапе сборки системы следует определиться с местом установки в салоне основного управляющего блока. Например, это может быть свободное место под или за приборной панелью. В выбранном месте блок крепиться с помощью прилагаемых в комплекте шурупов. Как вариант, в качестве креплений можно использовать специальные пластиковые растяжки. В моторном отсеке центральный блок управления располагать не рекомендуется, так как он не герметичен и со временем может отказать вследствие неблагоприятного внешнего воздействия, кроме того, соседствующие агрегаты могут быть источниками паразитных радиопомех.

А вот для сирены лучшее место, как раз, именно в моторном отсеке — в месте, хорошо защищенном от стороннего доступа. Главное, чтобы она не находилась поблизости от двигающихся и сильно нагревающихся элементов двигателя. Для предотвращения скапливания в этом агрегате влаги, его раструб следует направить вниз. Крепят сирену с помощью кронштейна и нескольких винтов.

В комплект системы «Пантера» обязательно входит концевой выключатель, с помощью которого обеспечивается охрана капота автомобиля. Данный выключатель следует устанавливать на соединенную с общей «массой» металлическую поверхность, где не собирается влага, например, на боковой поверхности крыльев в районе капота( багажника). При правильной установке концевой выключатель должен иметь не менее 6 мм хода при закрывании капота (а также багажника, при наличии второго, аналогичного выключателя).

Красный светодиод, сигнализирующий о состоянии охранной системы, размещают на приборной панели в месте, хорошо заметном снаружи автомобиля и, при этом, индикатор не должен отвлекать водителя. Прежде чем начать сверлить под него отверстие, предварительно следует убедиться в том, что с обратной стороны отсутствуют провода и прочие элементы.

Особой фантазии требует определение места под переключатель Valet, так как, с одной стороны, он должен быть легко доступным, а с другой – злоумышленник не должен его быстро найти и отключить сигнализацию.

Для датчика удара самое удобное место, это твердая поверхность между моторным отсеком и салоном (со стороны салона). Иногда его крепят при помощи перетяжек под приборной панелью или на рулевой колонке. В любом случае, к датчику должен быть хороший доступ для выполнения регулировки.

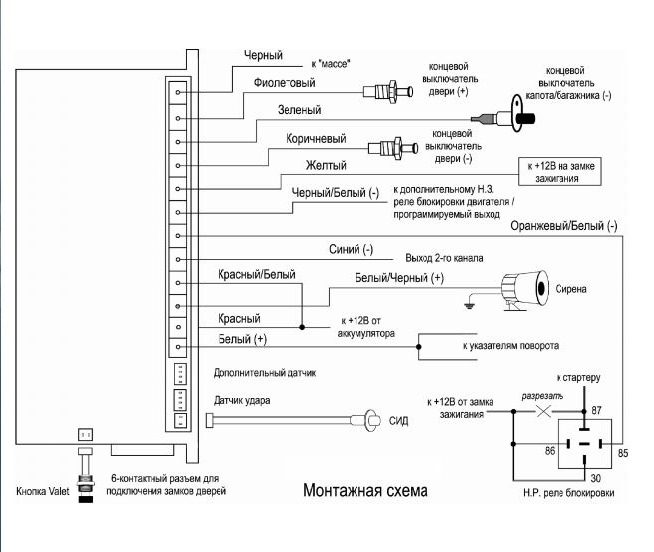

Стандартная схема подключения автосигнализации пантера предусматривает следующее распределение (в соответствии с цветной маркировкой) и подключение основных проводов:

  • Провод белого цвета, обеспечивающий мигание габаритных огней при срабатывании системы, а также в момент постановки на охрану и при снятии с нее – подключается к цепи габаритных огней (в случае, если цепь отрицательной полярности, то через дополнительное реле);
  • Красный провод, предназначенный для запитывания системы через предохранитель напряжением +12В – подключают к положительной клемме аккумулятора»;
  • Бело/красный провод питания напряжением +12В центрального блока – через предохранитель соединяется с красным проводом;
  • Бело/черный провод выхода на сирену – через резиновую втулку прокладывается к месту установки сирены;
  • Провод темно – синего цвета, используемый с целью дистанционного открытия багажника – подключается к клемме 85 дополнительного реле. Обращается внимание, что подключение этого провода напрямую к цепям замка категорически запрещается;
  • Зелено/белый провод, управляющий внутрисалонным освещением при срабатывании режима «Паника», а также в момент снятия с охраны – провод подключают на клемму 86 дополнительного реле»;
  • Черный провод «масса» — подключается к отрицательной клемме аккумуляторной батареи;
  • Темно/зеленый провод (-) триггера капота (багажника), при замыкании которого на массу происходит мгновенное срабатывание системы – протягивается к концевым выключателям капота (багажника);
  • Фиолетовый провод (+) дверного триггера – независимо от количества дверей подключается только к одному концевому выключателю;
  • Фиолетовый провод (-) дверного триггера – как и в предыдущем случае, идет на концевик двери;
  • Желтый провод контроля наличия питания на замке зажигания – подключают к проводу замка зажигания, на котором, момент поворота ключа, появляется +12В;
  • Оранжевый провод блокировки стартера – подключается к клемме # 86 дополнительного реле. При этом клемму # 85 соединяют с проводом замка зажигания, на котором, в момент запуска двигателя создается постоянное напряжение +12В.

При установке антенного провода его вытягивают на всю длину и устанавливают в месте, где его сложно повредить в процессе эксплуатации автомобиля.

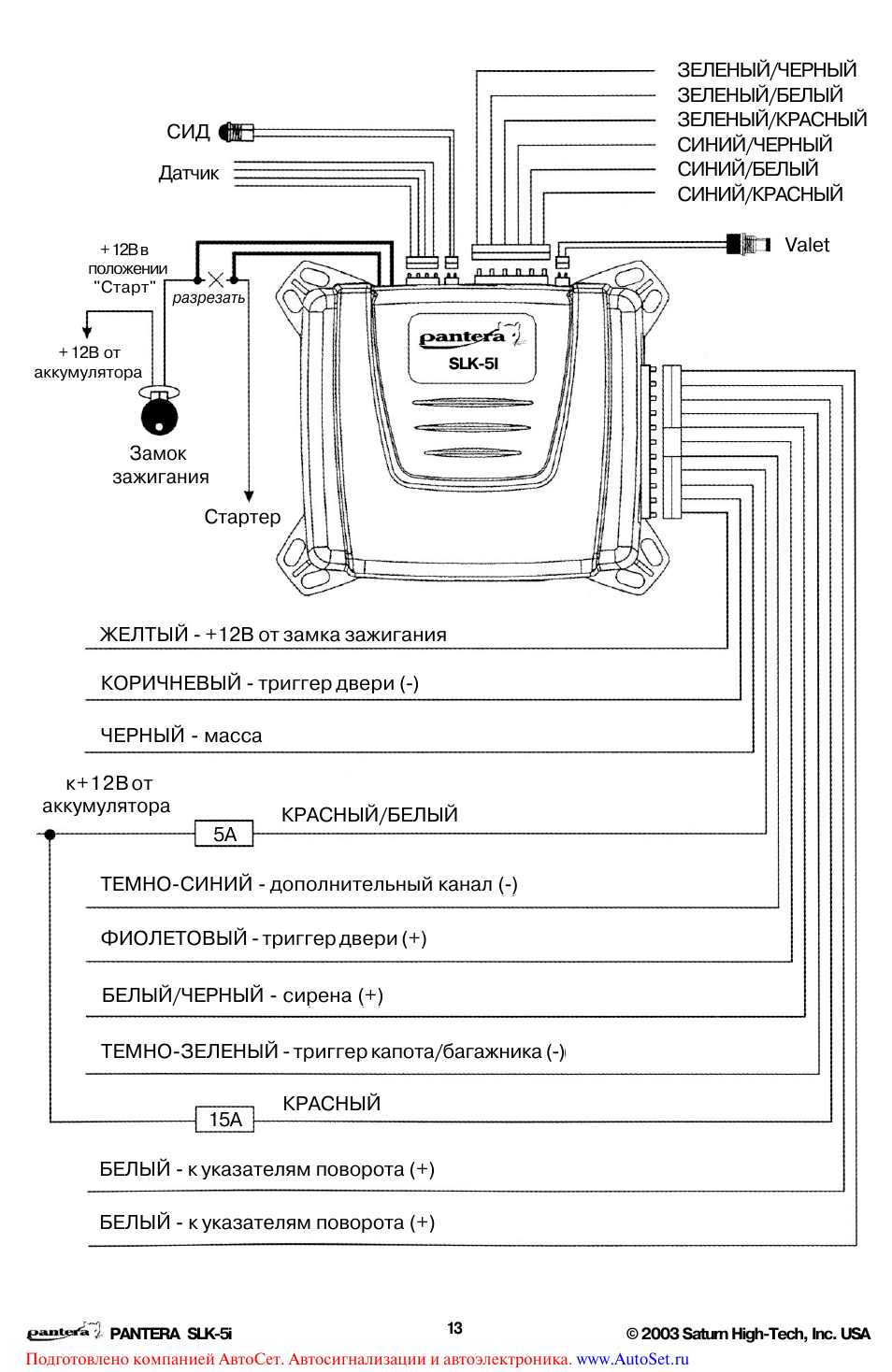

Наша инструкция получилась довольно универсальной, так что подходит она почти ко всем модификациям сигналок pantera. Ниже приведен список моделей, к которым подойдет наше руководство.

  • Pantera SLK-250SC
  • Pantera SLK-450SC
  • Pantera SLK-400SC
  • Pantera CLK-455
  • Pantera CLK-355
  • Pantera CLK-500
  • Pantera CLK-600
  • Pantera XS-200
  • Pantera XS-110
  • Pantera XS-1500
  • Pantera XS-1000
  • Pantera SLK-7i
  • Pantera SLK-5i
  • Pantera SLK-3i
  • Pantera SLK-2i
  • Pantera SLK-85
  • Pantera SLK-755 RS
  • Pantera SLK-75
  • Pantera SLK-25 SC ver. 3
  • Pantera SLK-200 SC
  • Pantera SLK-20 SC ver. 3
  • Pantera SLK-500RS
  • Pantera SLK-100 SC

Источник

Обзор и подключение «Пантеры SLK»

Есть одно качество, отличающее сигнализацию Pantera от многих конкурирующих решений. Для построения систем с автозапуском оборудование Pantera подойдет лучше, чем что-либо другое. Допустим, автоматический запуск временно не нужен. Тогда, можно не подключать 6-контактный разъем, установленный на основном модуле. Дооборудовать систему автозапуском вы сможете в любой момент, просто подсоединив 2-3 провода. Схема подключения приводится изготовителем.

Что представляет собой «Пантера»

Возможно, у вас есть опыт в установке автомобильных сигналок, в том числе оборудованных автозапуском. Тогда вам известно, что питание на основной модуль подается через разъем, содержащий 6 отдельных контактов. Для охранных систем Рantera все будет по-другому:

Сигнализация Pantera рассматриваемой здесь модели не работает без оборудования, поставляемого в комплекте с ней. Комплект содержит набор следующих устройств:

  • Основной модуль автосигнализации Пантера SLK;
  • Комплект брелков: один основной пульт, один дополнительный;
  • Клеммник Molex с проводкой на 16 контактов;

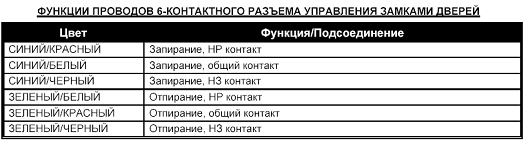

  • Клеммник Molex для подключения к модулю ЦЗ либо напрямую к актуаторам по схеме «с двумя реле»;
  • Датчик удара;
  • Силовой клеммник, используемый только в схеме с автозапуском;
  • Модуль сирены;
  • Модуль радио с двусторонней связью;
  • Терморезистор;
  • Светодиод;
  • Кнопочный выключатель Valet;
  • Руководство, текст которого повторяет содержимое файлов, которые можно скачать.

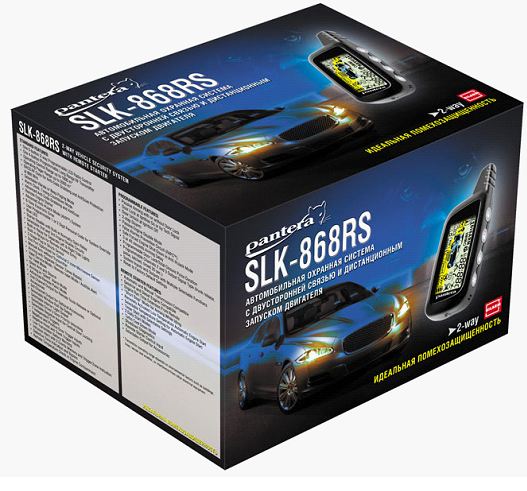

На фото показана упаковка, в которую набор помещается.

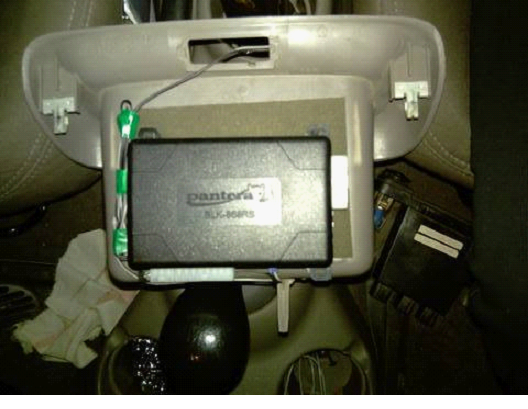

Терморезистор выглядит как «ушко», закрепляемое на кожухе. Разъемы для подключения всех модулей расположены на основном блоке.

Анализируя отзывы, можно понять, что сами владельцы не всегда довольны качеством изготовления разъемов. Известны и случаи, когда «слетала» прошивка. Скачать ее образ, притом, нельзя.

Охранные возможности системы SLK-868RS

Используя охранный комплекс, наделенный обратной связью, можно контролировать температуру двигателя, заряд АКБ и т.д. К подобным системам относятся и сигнализации Pantera, в том числе модель SLK-868. Но с ее помощью владелец узнает только температуру ДВС. Зато, множество опций в ней активируется дистанционно, а поставить авто на охрану получится даже в отсутствие брелков. Управление автозапуском, в том числе продление работы двигателя, тоже можно осуществлять на дистанции.

На большом расстоянии от авто брелок может только принимать сообщения, но не отдавать команды. В таких случаях кнопки брелков нельзя нажимать много раз (больше 50), иначе теряется синхронизация. Данное свойство характерно для систем, использующих динамический код вместо диалогового. Чтобы исправить ошибку, дважды нажимают клавишу «Закрыть» либо «Открыть», находясь на малой дистанции от авто. Заметим, что совет подходит только для сигнализаций Pantera.

Есть одно важное обстоятельство. Устойчивой обратной связью, то есть возможностью получать сообщения, пульт будет обладать и при отсутствии синхронизации. Тут беспокоиться особо не о чем.

Лирическое отступление

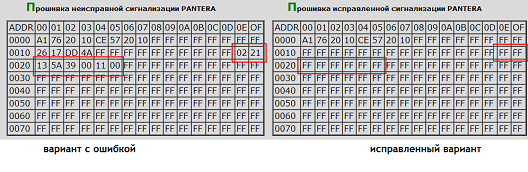

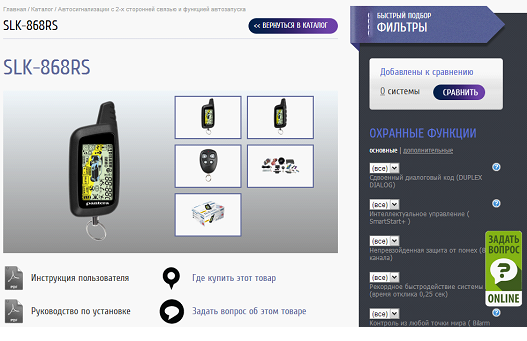

Выше говорилось, что для сигнализаций Pantera рассматриваемой модели скачать можно все, кроме прошивок. В действительности образ прошивки хранится в памяти EEPROM, а в его последних байтах записаны параметры пользователя. В моменты записи могут возникать ошибки, и тогда значения сохраняются неверно. Отдельные фирмы берутся решать проблему.

По идее, скачать микрокод для сигнализаций вам не позволит ни один изготовитель. А прошивку брелока предлагают скачать только «хакеры». В ней, между прочим, находятся значения «ключей». Новый брелок можно прописать в блок сигналки, при этом «ключи» передаются ей по радиоканалу. Внутрь брелока они записаны изготовителем и являются секретными.

Схемы подключения сигнализации SLK-868RS

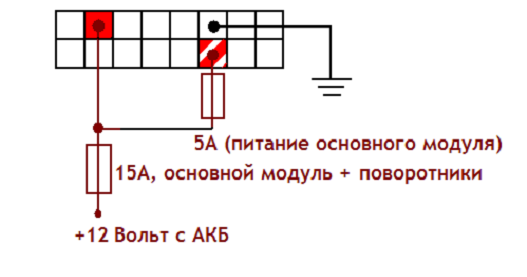

Если вам не нужно оборудовать мотор автозапуском, подключайте только основной разъем (16 PIN). На его «красный» (PIN 2), а также на «красно-белый» шнур подается питание. В общем, нужно реализовать схему:

О назначении других проводов рассказывается дальше.

Слаботочные разъемы сигналки

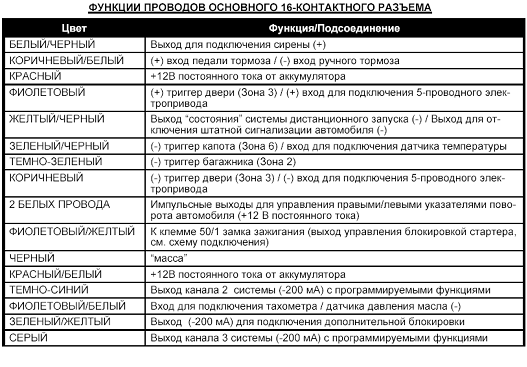

Рекомендуется скачать руководство по установке, где присутствует список:

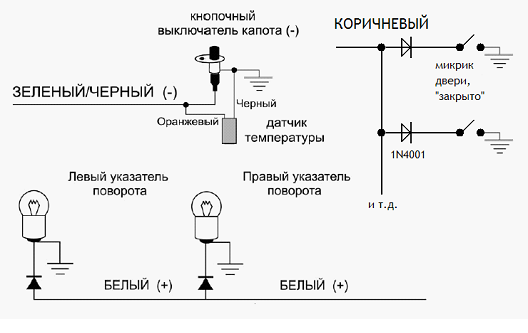

«Зелено-черный» шнур подключают к концевику капота, но в параллель можно включить терморезистор. А через «фиолетово-желтый» провод система определяет, есть ли «12 Вольт» на стартере. Подсоедините шнур к контакту «50» замка.

Назначение некоторых проводов придется программировать. Для сигналок Pantera подойдет инструкция:

  1. Если «фиолетово-белый» шнур подключен к таходатчику, то функции «9» присваивают значение «2» (по умолчанию задано «3»);
  2. Чтобы «желто-черный» провод управлял обходчиком, опции «13» придают значение «2»;
  3. Назначение «коричнево-белого» шнура задает опция «12». Для авто с МКП устанавливают значение «2» (сначала задано «1»).

Допустим, микрик на «коричнево-белом» кабеле наделен связью с «массой», то есть используется сигнал обратной (минусовой) полярности. Тогда, обязательно выполните пункт «3». В руководстве приводят и поясняющие схемы.

«Коричневый» шнур можно подключить к микрику актуатора (опция «2-2»). Тогда этот кабель не должен обладать связью с микриками дверей. Замыкание на «массу» вызовет отпирание ЦЗ.

Подключение силового разъема

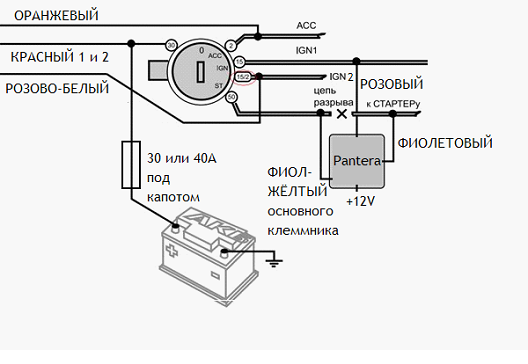

Чтобы реализовать схему с автозапуском, подключают 6-контактный «силовой» клеммник:

На контакте IGN2 при запуске стартера отсутствует «+12 Вольт». Если в замке есть контакт IGN3, коммутирующий напряжение обратной полярности, подключают реле. Но читая отзывы, можно понять, что подобный вариант – нежелателен.

Связью с контактом «50» сигналка обладает благодаря слаботочному шнуру. А ток на стартер подается по «фиолетовому» проводу. Можно выполнить монтаж в обратной последовательности, восстановив цепь разрыва. Тогда получится система без автозапуска.

Программируем сигналку самостоятельно

Список всех опций и значений приводится в руководстве монтажника:

Таблицу составил изготовитель оборудования Pantera, а подходит она для одной модели – SLK-868RS. Можете скачать картинку и выполнить масштабирование. Шрифт читабелен.

Управляющий режим включают, когда автомобиль снят с охраны:

  1. Ключ перемещают по меткам ON-ACC-ON;
  2. Жмут Valet, ключ переводят на ACC, на ON, жмут Valet снова;
  3. Жмут Valet трижды;
  4. После сигнала – ключ на ACC;
  5. После длинного сигнала – на ON;
  6. Удерживают Valet 3 секунды;
  7. Нажатиями кнопки Valet выбирают номер опции.

Нет разницы, используется ли пульт с обратной связью или дополнительный. Значение 1 задает клавиша «Закрыть», значение 2 – «Открыть». А 3 и 4 – двойное и тройное нажатие «Открыть».

Если нужна система с автозапуском и эта опция действительно будет использоваться, подключайте к сигналке таходатчик. Читая отзывы, вы поймете, что другие варианты ненадежны.

Видео с обзором модели SLK-868RS

Источник

Схема Подключения Сигнализации Пантера

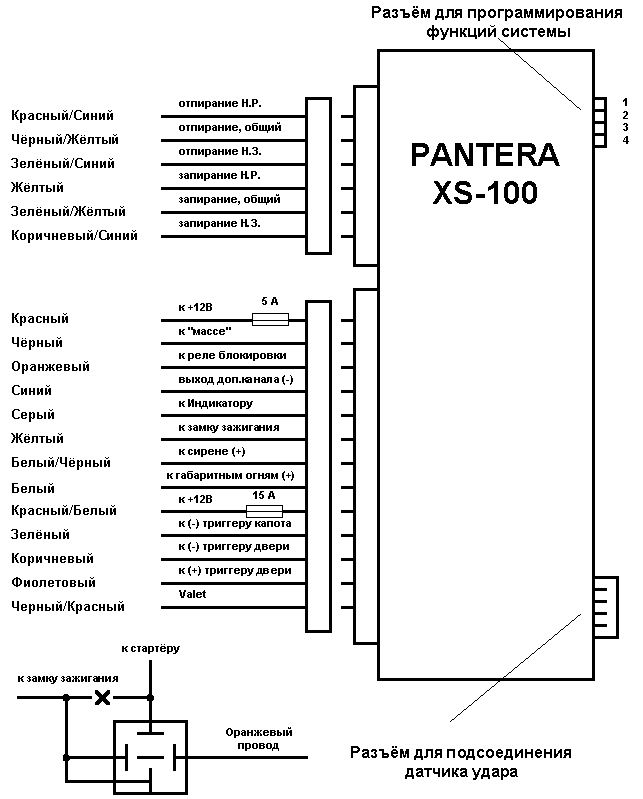

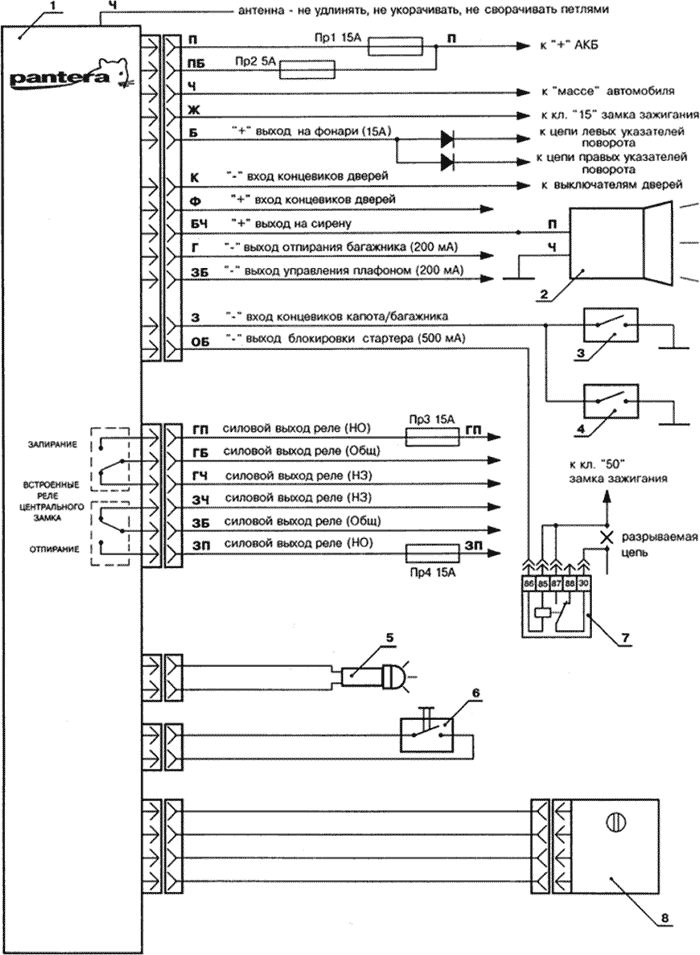

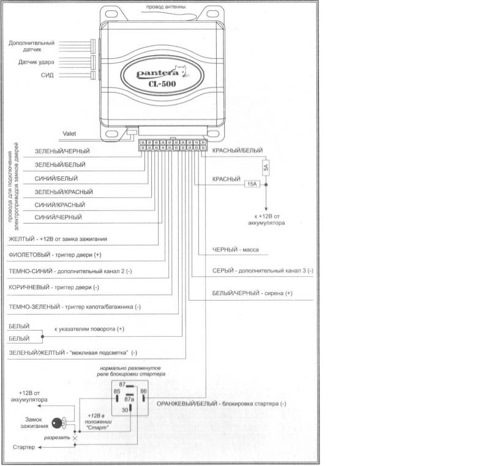

Подсоедините остальные провода системы как показано на схеме 4.


При срабатывании системы указатели поворота будут мигать в течение 30 секунд, привлекая визуальное внимание к автомобилю. Подсоедините остальные провода системы как показано на схеме 4.

Некоторые модели сигнализации предполагают регулировку чувствительности посредством брелока.
Как подключить сигнализацию

Первая стоит гораздо дороже, но дает возможность постоянно отслеживать состояние автомобиля.

В этом устройстве предусмотрено четыре элемента управления. При правильной установке концевой выключатель должен иметь не менее 6 мм хода при закрывании капота а также багажника, при наличии второго, аналогичного выключателя.

СИД начнет мигать.

Он должен быть хорошо виден снаружи, но не отвлекать водителя при езде.

Под рулевым колесом транспортного средства вы увидите размещенные там педаль сцепления, рычаг открытия капота и блок предохранения.

Подключение и проверка ЦЗ и Сигнализации в домашних условиях.

Виды автосигнализации pantera

Если произведены соответствующие подключения и программирование при установке система также автоматически закроет окна автомобиля. Во время пятисекундного временного интервала трижды нажать кнопку Valet.

Дистанционное включение режима Anti-HiJack с помощью передатчика производится одновременным нажатием и удерживанием кнопки 1 и кнопки 2 передатчика системы в течение 3 секунд при включенном зажигании.

Указатели поворота мигнут 1 раз. Но с ее помощью владелец узнает только температуру ДВС.

Длительный сигнал сирены сообщит об успешной привязке передатчика.

Не перепутайте этот провод с тонким черным проводом антенны, который выходит из центрального блока управления отдельно.

Он должен быть хорошо виден снаружи, но не отвлекать водителя при езде. Главное, чтобы она не находилась поблизости от двигающихся и сильно нагревающихся элементов двигателя.

Эти местом может стать бардачок либо нижний отдел панели. По окончании секундного отсчета произойдет следующее: Красный СИД системы начнет мигать медленно.
Подключение блока упраления центральным замком

Auto alarm PANTERA ; Сигнализация PANTERA ; Схема подключения PANTERA ; Инструкции PANTERA

Через 3 секунды после того, как багажник будет закрыт, система опять автоматически возьмет эту цепь под охрану. Вы можете также установить дополнительный концевой выключатель для обеспечения охраны багажника или задней двери автомобиля.

Функции каждого из этих проводов приведены ниже: Перед подключением системы к установленным электроприводам замков дверей необходимо определить тип штатной системы центрального замка. Когда необходимый комплект приобретен, приступите к прошивке автосигнализации.

Есть одно важное обстоятельство.

Набор проводов с разъемами для выполнения монтажа. Нажмите кнопку 1 передатчика ещё раз для снятия системы с охраны сирена подаст 2 сигнала, указатели поворота мигнут 2 раза и т. Эти местом может стать бардачок либо нижний отдел панели.

Все известные сигнализации этого модельного ряда можно распределить на две группы — двусторонние и односторонние. Кроме того, в автосигнализациях Pantera можно настроить несколько вариантов защиты — стандартный, тихий, бесшумный и с заведенным мотором. Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися частями в моторном отсеке.

Подключить автосигнализацию самостоятельно


Соответственно этому назначению разработчики предусмотрели широкий набор программных опций и вариантов подключения, позволяющий системе полноценно функционировать на автомобилях разных классов и производителей. В мануал входит электрическая схема для выполнения монтажа сигнализации. Для выключения режима «Паника» нажмите и отпустите кнопку 1 и кнопку 2 передатчика одновременно. Нажмите кнопку 1 передатчика ещё раз для снятия системы с охраны сирена подаст 2 сигнала, указатели поворота мигнут 2 раза и т. Программируем сигналку самостоятельно Список всех опций и значений приводится в руководстве монтажника: Таблицу составил изготовитель оборудования Pantera, а подходит она для одной модели — SLKRS.

Кнопочный концевой выключатель с соединительной клеммой. Когда необходимый комплект приобретен, приступите к прошивке автосигнализации.

В комплекте с ней идут шурупы, с помощью которых выполняется закрепление устройства на выбранном месте. Технологии утепления Избегайте укладки этого провода вокруг главных сильноточных жгутов проводки. Система сработает, включится сирена, начнут мигать указатели поворота и внутрисалонное освещение если данная опция подключена. Его нужно закрепить при помощи кабеля вокруг проводов реле.
Установка сигнализации Pantera CL 500 на ВАЗ 2104, 2105, 2107 (часть1)

Основные функции

Для этого — выньте выключатель дверного замка из панели двери водителя и протестируйте провода, идущие от выключателя.

Красный светодиод, сигнализирующий о состоянии охранной системы, размещают на приборной панели в месте, хорошо заметном снаружи автомобиля и, при этом, индикатор не должен отвлекать водителя. Частота передачи сигнала — MHz. Этот провод обеспечивает мигание габаритных огней при постановке и снятии системы с охраны, а также при срабатывании системы и при включении режима «Паника».

Желтый присоединяется к проводу замка зажигания. Главный пейджер для управления, оборудованный пятью кнопками и дисплеем.

АВТОЭЛЕКТРИК

Хитростей применяется много — от блокировочных устройств до хитроумных секреток, с помощью которых можно ограничить передвижение транспорта. В этом устройстве предусмотрено четыре элемента управления. Возможность регулировки параметров датчика удара дистанционно, по уровням.

СИД при этом будет мигать 2 или 3 раза через паузу в течение 30 секунд, указывая на неисправную и обойденную цепь. Нажмите и удерживайте любую кнопку передатчика до тех пор, пока Вы не услышите длинный сигнал сирены, подтверждающий, что программирование нового передатчика произведено.

Свежие записи

Сделать это можно самостоятельно. Оранжевый предназначен для блокировки стартера. Некоторые из них являют собой достаточно простые устройства, которые могут лишь издавать звук тревоги во время несанкционированного открытия багажника либо дверей.

Для включения сервисного режима Valet: Сядьте в машину и включите зажигание система должна быть снята с охраны. Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися частями в моторном отсеке. Указатели поворота мигнут 2 раза. Возможность регулировки параметров датчика удара дистанционно, по уровням.
