Импульсные блоки питания — устройство и ремонт

Сервисный центр Комплэйс выполняет ремонт импульсных блоков питания в самых разных устройствах.

Схема импульсного блока питания

Импульсные блоки питания используются в 90% электронных устройств. Но для ремонта импульсных блоков питания нужно знать основные принципы схемотехники. Поэтому приведем схему типичного импульсного блока питания.

Работа импульсного блока питания

Первичная цепь импульсного блока питания

Первичная цепь схемы блока питания расположена до импульсного ферритового трансформатора.

На входе блока расположен предохранитель.

Затем стоит фильтр CLC. Катушка, кстати, используется для подавления синфазных помех. Вслед за фильтром располагается выпрямитель на основе диодного моста и электролитического конденсатора. Для защиты от коротких высоковольтных импульсов после предохранителя параллельно входному конденсатору устанавливают варистор. Сопротивление варистора резко падает при повышенном напряжении. Поэтому весь избыточный ток идет через него в предохранитель, который сгорает, выключая входную цепь.

Защитный диод D0 нужен для того, чтобы предохранить схему блока питания, если выйдет из строя диодный мост. Диод не даст пройти отрицательному напряжению в основную схему. Потому, что откроется и сгорит предохранитель.

За диодом стоит варистор на 4-5 ом для сглаживания резких скачков потребления тока в момент включения. А также для первоначальной зарядки конденсатора C1.

Активные элементы первичной цепи следующие. Коммутационный транзистор Q1 и с ШИМ (широтно импульсный модулятор) контроллер. Транзистор преобразует постоянное выпрямленное напряжение 310В в переменное. Оно преобразуется трансформатором Т1 на вторичной обмотке в пониженное выходное.

И еще — для питания ШИМ-регулятора используется выпрямленное напряжение, снятое с дополнительной обмотки трансформатора.

Работа вторичной цепи импульсного блока питания

Во выходной цепи после трансформатора стоит либо диодный мост, либо 1 диод и CLC фильтр. Он состоит из электролитических конденсаторов и дросселя.

Для стабилизации выходного напряжения используется оптическая обратная связь. Она позволяет развязать выходное и входное напряжение гальванически. В качестве исполнительных элементов обратной связи используется оптопара OC1 и интегральный стабилизатор TL431. Если выходное напряжение после выпрямления превышает напряжение стабилизатора TL431 включается фотодиод. Он включает фототранзистор, управляющий драйвером ШИМ. Регулятор TL431 снижает скважность импульсов или вообще останавливается. Пока напряжение не снизится до порогового.

Ремонт импульсных блоков питания

Неисправности импульсных блоков питания, ремонт

Исходя из схемы импульсного блока питания перейдем к ее ремонту. Возможные неисправности:

  1. Если сгорел варистор и предохранитель на входе или VCR1, то ищем дальше. Потому, что они так просто не горят.
  2. Сгорел диодный мост. Обычно это микросхема. Если есть защитный диод, то и он обычно горит. Нужна их замена.
  3. Испорчен конденсатор C1 на 400В. Редко, но бывает. Часто его неисправность можно выявить по внешнему виду. Но не всегда. Иногда внешне исправный конденсатор оказывается плохим. Например, по внутреннему сопротивлению.
  4. Если сгорел переключающий транзистор, то выпаиваем и проверяем его. При неисправности требуется замена.
  5. Если не работает ШИМ регулятор, то меняем его.
  6. Замыкание, а также обрыв обмоток трансформатора. Шансы на починку минимальны.
  7. Неисправность оптопары — крайне редкий случай.
  8. Неисправность стабилизатора TL431. Для диагностики замеряем сопротивление.
  9. Если КЗ в конденсаторах на выходе блока питания, то выпаиваем и диагностируем тестером.

Примеры ремонта импульсных блоков питания

Например, рассмотрим ремонт импульсного блока питания на несколько напряжений.

Неисправность заключалась в в отсутствии на выходе блока выходных напряжений.

Например, в одном блоке питания оказались неисправны два конденсатора 1 и 2 в первичной цепи. Но они не были вздутыми.

На втором не работал ШИМ контроллер.

На вид все конденсаторы на снимке рабочие, но внутреннее сопротивление у них большое. Более того, внутреннее сопротивление ESR конденсатора 2 в кружке оказалось в несколько раз выше номинального. Этот конденсатор стоит в цепи обвязки ШИМ регулятора, поэтому регулятор не работал. Работоспособность блока питания восстановилась только после замены этого конденсатора. Потому что ШИМ заработал.

Ремонт компьютерных блоков питания

Пример ремонта блока питания компьютера. В ремонт поступил дорогой блок питания на 800 Вт. При его включении выбивало защитный автомат.

Выяснилось, что короткое замыкание вызывал сгоревший транзистор в первичной цепи питания. Цена ремонта составила 3000 руб.

Имеет смысл чинить только качественные дорогие компьютерные блоки питания. Потому что ремонт БП может оказаться дороже нового.

Цены на ремонт импульсных БП

Цены на ремонт импульсных блоков питания очень отличаются. Дело в том, что существует очень много электрических схем импульсных блоков питания. Особенно много отличий в схемах с PFC (Power Factor Correction, коэффициент коррекции мощности). ЗАС повышает КПД.

Но самое важное — есть ли схема на сгоревший блок питания. Если такая электрическая схема есть в доступе, то ремонт блока питания существенно упрощается.

Стоимость ремонта колеблется от 1000 рублей для простых блоков питания. Но достигает 10000 рублей для сложных дорогих БП. Цена определяется сложностью блока питания. А также сколько элементов в нем сгорело. Если все новые БП одинаковые, то все неисправности разные.

Например, в одном сложном блоке питания вылетело 10 элементов и 3 дорожки. Тем не менее его удалось восстановить, причем цена ремонта составила 8000 рублей. Кстати, сам прибор стоит порядка 1 000 000 рублей. Таких блоков питания в России не продают.

Не смогли починить БП? Обращайтесь в Комплэйс.

Устройство китайских зарядок для ноутбуков описано здесь.

Источник

КИТАЙСКИЕ ИМПУЛЬСНЫЕ АДАПТЕРЫ – БЛОКИ ПИТАНИЯ

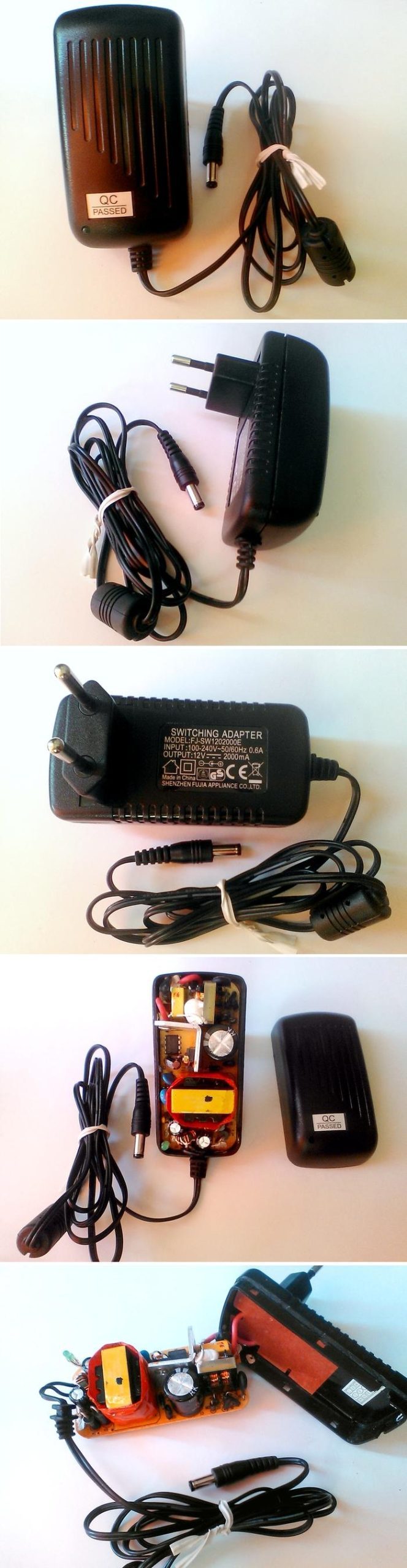

Всем известно, что существует такая операция как предпродажная подготовка товара. Простое, но очень необходимое действие. По аналогии с ней уже давно применяю предэксплуатационную подготовку всех покупаемых товаров китайского производства. Всегда в этих изделиях имеется возможность доработки, причём замечу реально необходимой, которая является следствием экономии производителя на качественном материале отдельных его элементов или не установки их вообще. Позволю себе быть мнительным и выскажу предположение, что всё это не случайно, а является составляющим элементом политики производителя направленной в конечном итоге на уменьшение срока службы производимого товара, следствием чего является увеличение продаж. Приняв решение об активном использовании миниатюрного электромассажёра (конечно же, китайского производства) сразу же обратил внимание на его блок питания внешне похожий на зарядное устройство мобильного телефона да ещё и с надписью COURIER CHARGER – мобильное зарядное устройство. Имеющее OUTPUT в 5 вольт и 500 мА. Даже не убеждаясь в его исправности, разобрал и посмотрел содержимое.

Установленные на плате электронные компоненты и особенно стабилитрон на выходе свидетельствовали, что это действительно блок питания. К слову, отсутствие диодного моста позитивным моментом не считаю.

Подключённая нагрузка, в виде двух лампочек по 2,5 В последовательно, с токопотреблением в 150 мА, обнаружила на выходе 5,76 В. Прибор рассчитан на питание тремя батарейками АА – 4,5 В, полагаю допустимым и 5 В от адаптера, но прочее, в данном конкретном случае, явно ни к чему.

Поискам схемы в интернете предпочёл отрисовать в Sprint Layout, по сделанному предварительно фото, печатную плату с расположенными на ней электронными компонентами.

Схема адаптера и переделка

Изображение печатной платы дало возможность начертить существующую схему БП. Транзисторная оптопара CHY 1711, транзисторы С945, S13001 и другие компоненты не позволяли назвать схему примитивной, но с существующими номиналами одних компонентов и отсутствием других она меня не устраивала.

В новую схему был введён плавкий предохранитель на 160 мА, а вместо имеющегося выпрямителя диодный мост, состоящий из 4-х диодов 1N4007. Номинал стабилитрона VD3 управляющего оптроном изменён с 4V6 на 3V6, что должно снизить выходное напряжение до желаемого.

На плате имелось достаточное количество свободного места так, что осуществить планируемые изменения труда не составило. Вновь собранный блок питания имел на выходе напряжение практически 4,5 вольта.

И токоотдачу до 300 мА включительно.

В результате некоторое количество дополнительных электронных компонентов и время, отданное интересной работе, дали мне возможность иметь приличный блок питания, который надеюсь, прослужит верой и правдой длительное время. Отладкой БП занимался Babay.

Источник

Обзор импульсных блоков питания и электронных трансформаторов. Часть 5

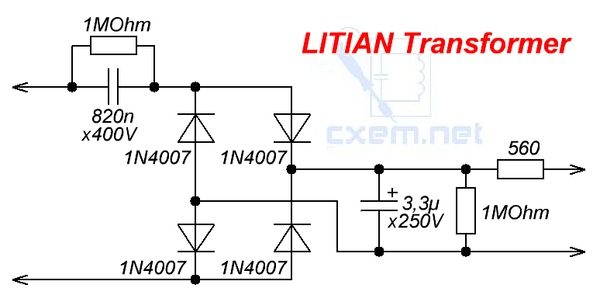

LITIAN Transformer (рис.1) с выходным напряжением 3 В для работы с 50-80 светодиодами. Маркировка печатной платы и места выводов обозначены иероглифами. Схема (рис.2) почти не отличается от рассмотренной в 4-ой части обзора и принцип работы тот же – использование «гасящего» конденсатора для обеспечения нужного значения тока в нагрузке.

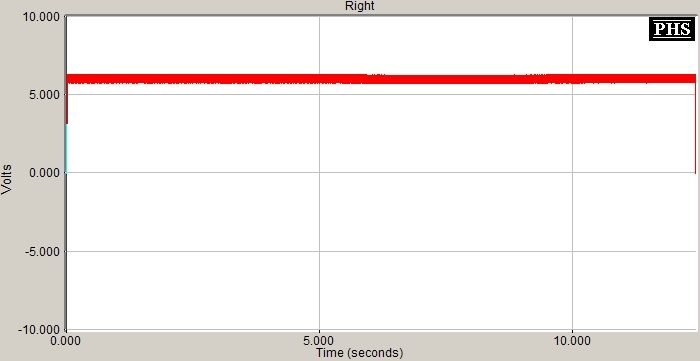

При проверке на 6-тивольтовом светодиоде с рабочим током 0,24 А выходное источника питания было около 5,9 В. При изменении сетевого напряжения в пределах 240-180-240 В выходное менялось не более, чем на 70 мВ (рис.3). Ничего не греется, помех нет, но нет и «отвязки» от фазы сетевого напряжения.

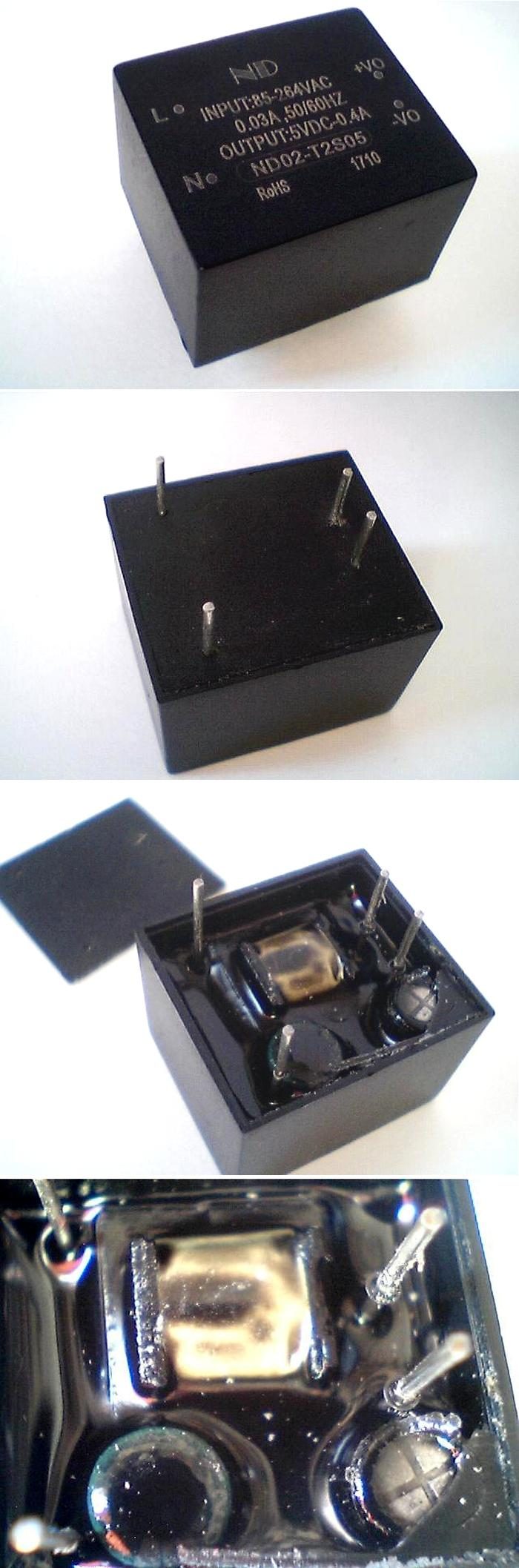

AC/DC модуль 220В/5В 0,4A модели «ND02-T2S05» (на сайте выставлена уже другая модель). Аккуратное исполнение в небольшом пластиковом корпусе габаритными размерами – 24х21х17,5 мм (рис.4). При вскрытии нижней крышки видно, что преобразователь залит компаундом.

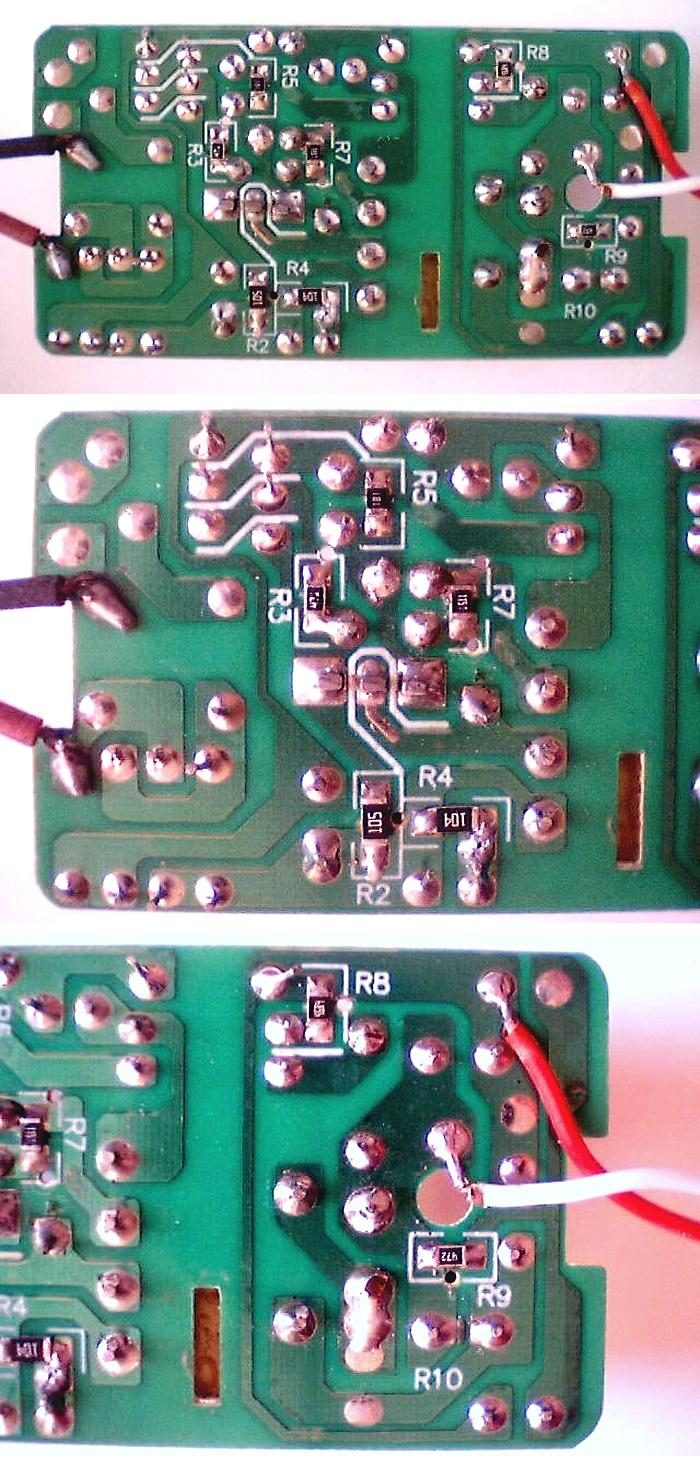

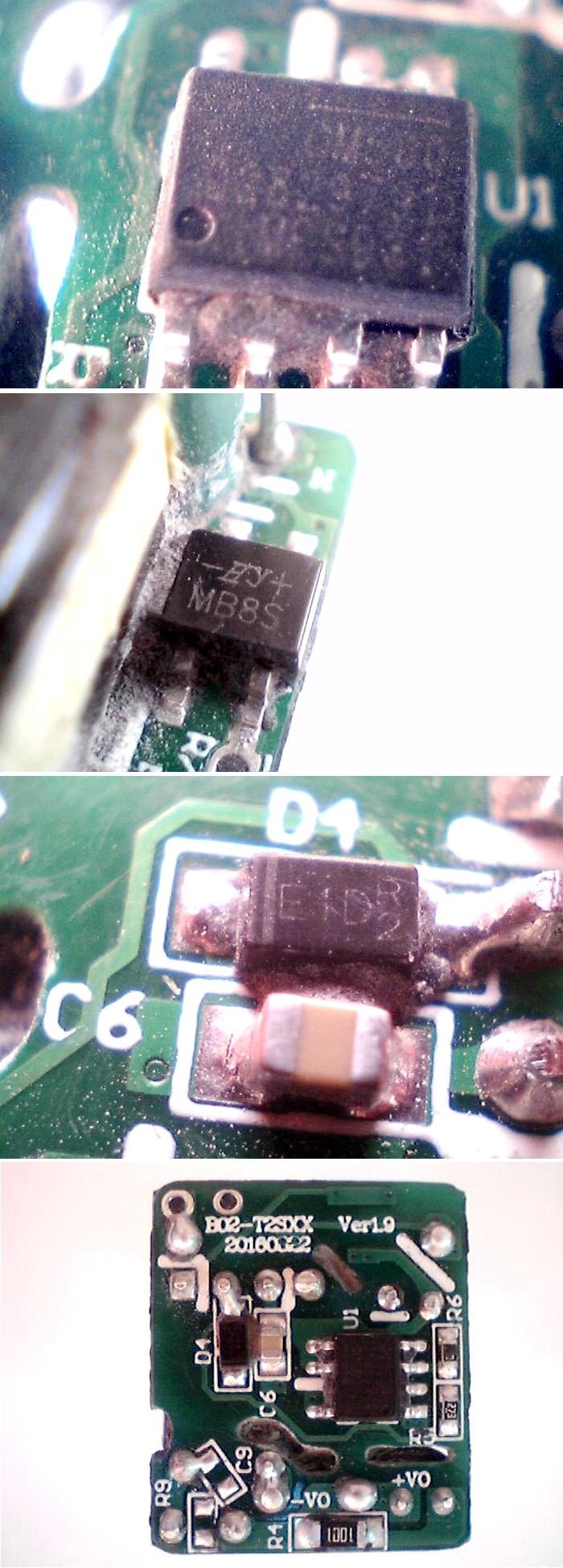

После вынимания из корпуса и очистки становятся видны элементы преобразователя (рис.5 и рис.6). Наименование микросхемы ШИМ-контроллера почти нечитаемое, скорее всего это СМ500. На плате имеется маркировка «B02-T2SХХ», «Ver1.9» и дата.

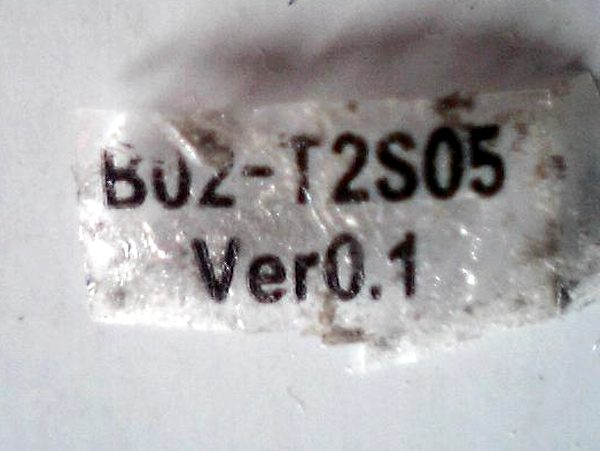

На трансформаторе под жёлтой плёнкой наклейка с маркировкой «B02-T2S05» (рис.7).

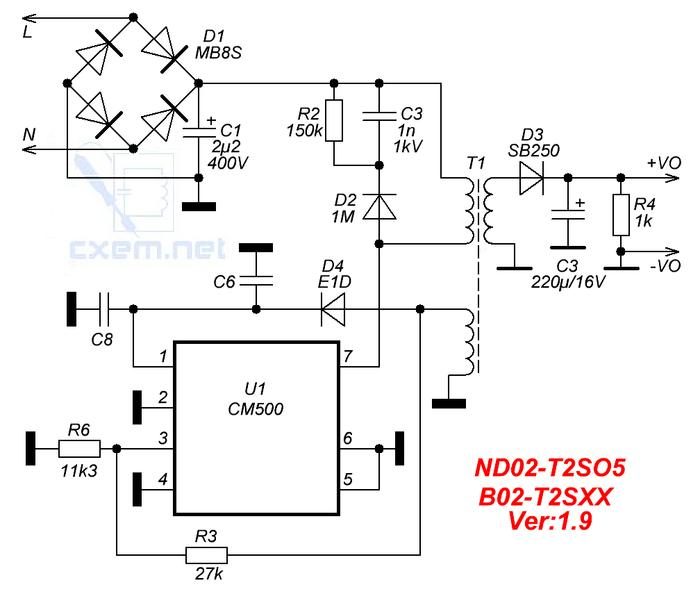

Схема (рис.8) отличается от подобных решений, описанных в предыдущих обзорах, отсутствием как резистора, идущего от «плюса» питания к микросхеме U1, так и токового резистора (возможно, что он находится внутри микросхемы).

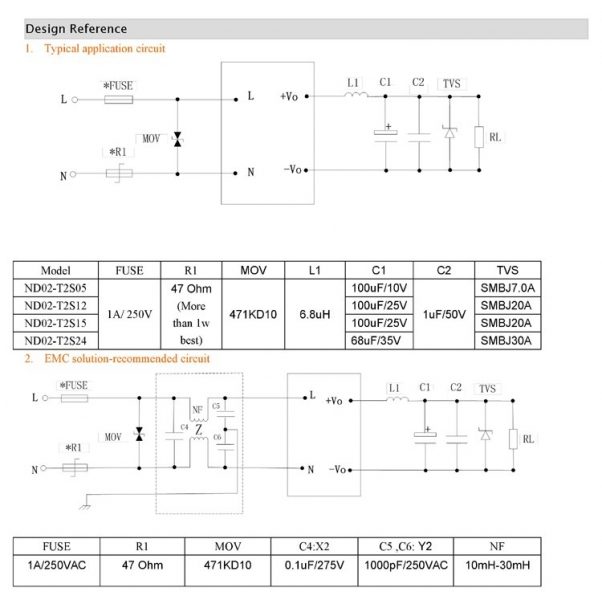

На этот преобразователь можно найти в сети рекомендуемую схему включения (рис.9) с установкой по входу и выходу дополнительных элементов защиты и фильтрации.

Частота работы преобразователя около 25 кГц. Пульсации на выходе при токе в нагрузке 0,4 А более 100 мВ, напряжение около 5 В, при изменении входного от 180 В до 240 В меняется в пределах -/+ 50 мВ (рис.10). Сильно «шумит» в эфир.

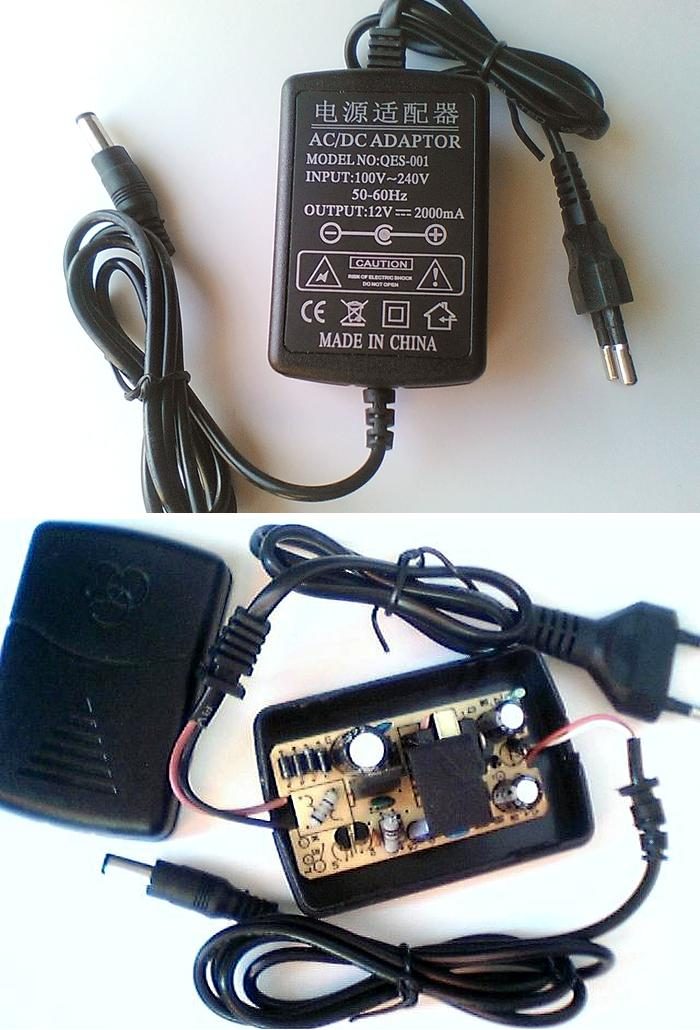

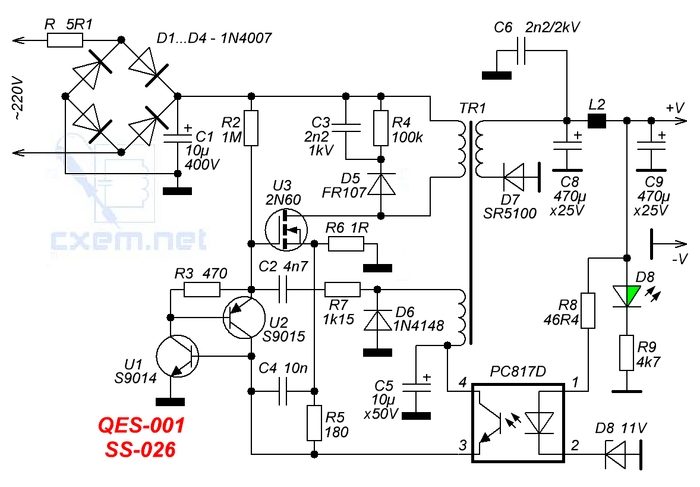

Следующий преобразователь — AC/DC 220В/12В 2A модели «QES-001». Внешний вид показан на рисунках 11, 12, 13, 14. Маркировка печатной платы – «SS-026». Схемотехника преобразователя (рис.15) подразумевает стабилизацию выходного напряжения на уровне около +12 В. Элементы фильтрации помех во входном напряжении не установлены – стоит только разрывной (обрывной) резистор, используемый в качестве предохранителя.

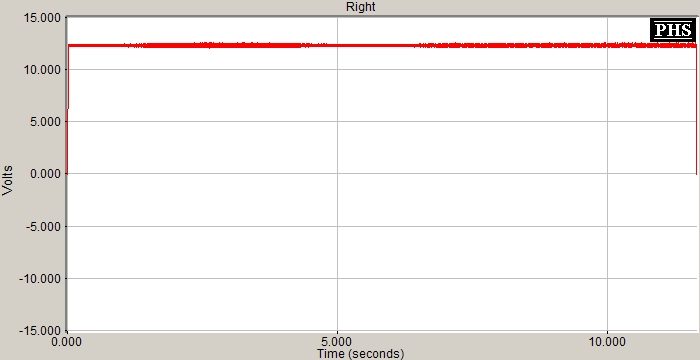

Частота работы преобразователя около 170 кГц (перепроверено 3 раза). График стабильности выходного напряжения при изменении входного в пределах от 180 В до 240 В показан на рисунке 16. При токе в нагрузке около 1,8А уровень пульсаций в выходном напряжении +12,25 В меняется от 50 до 70 мВ.

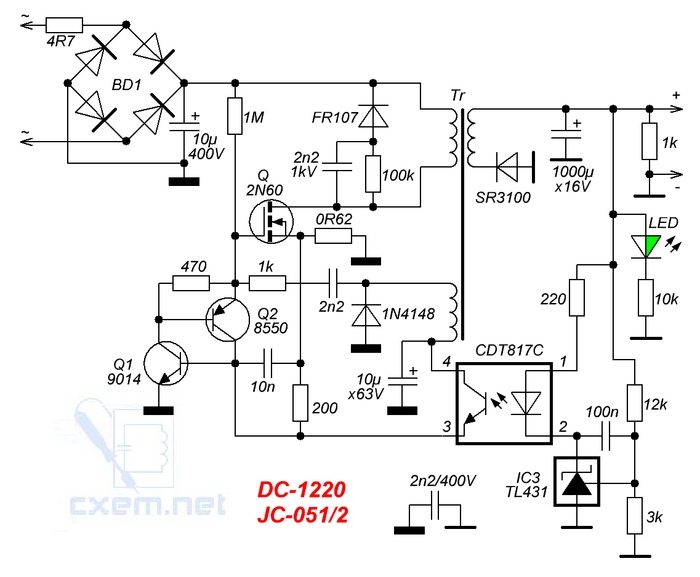

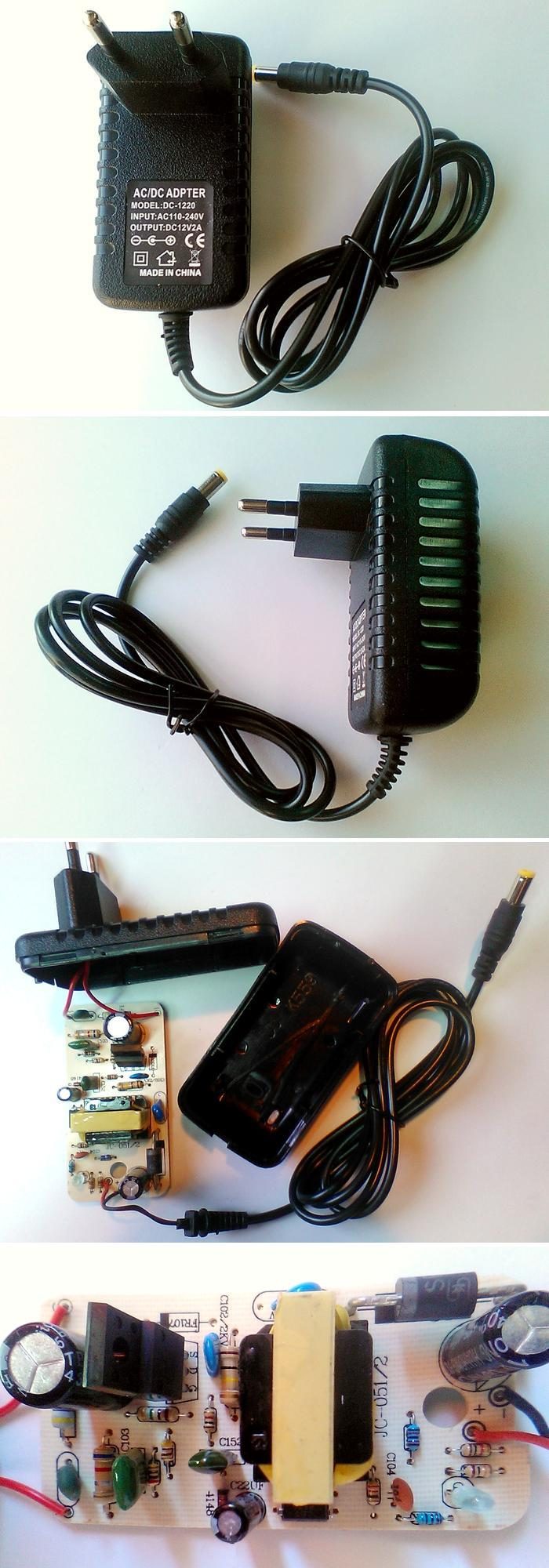

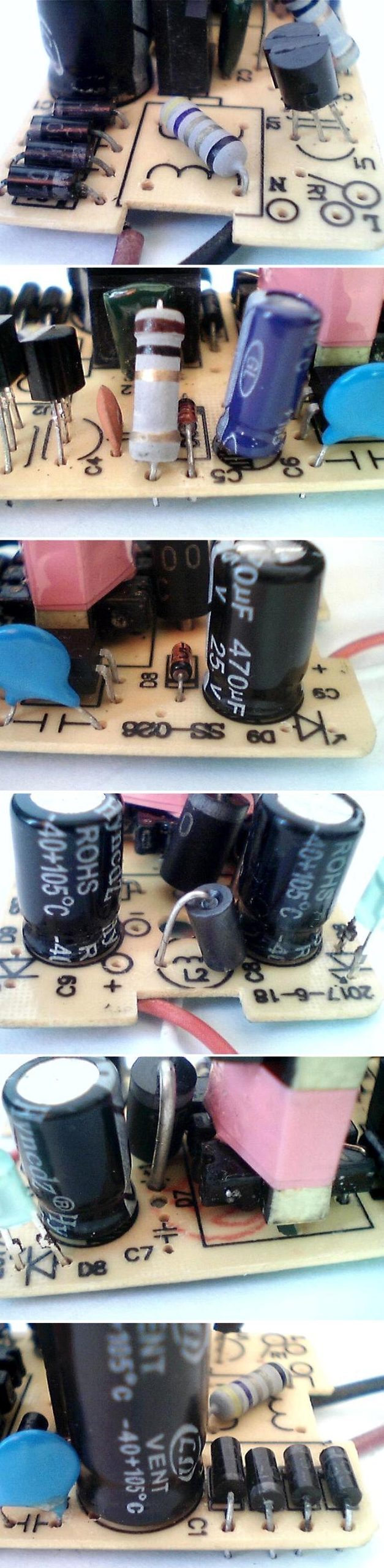

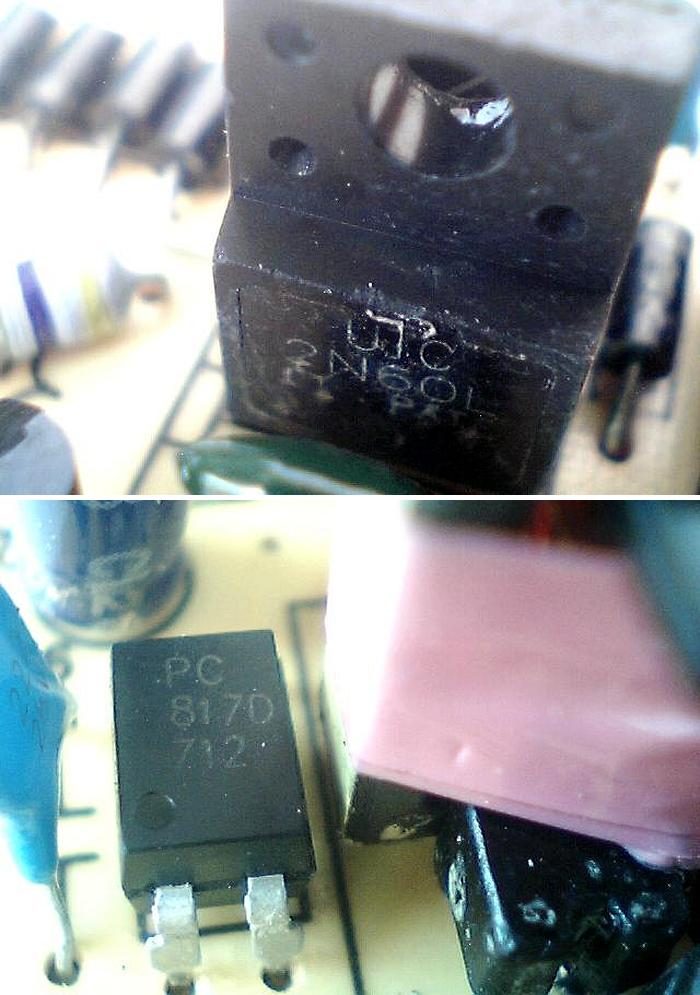

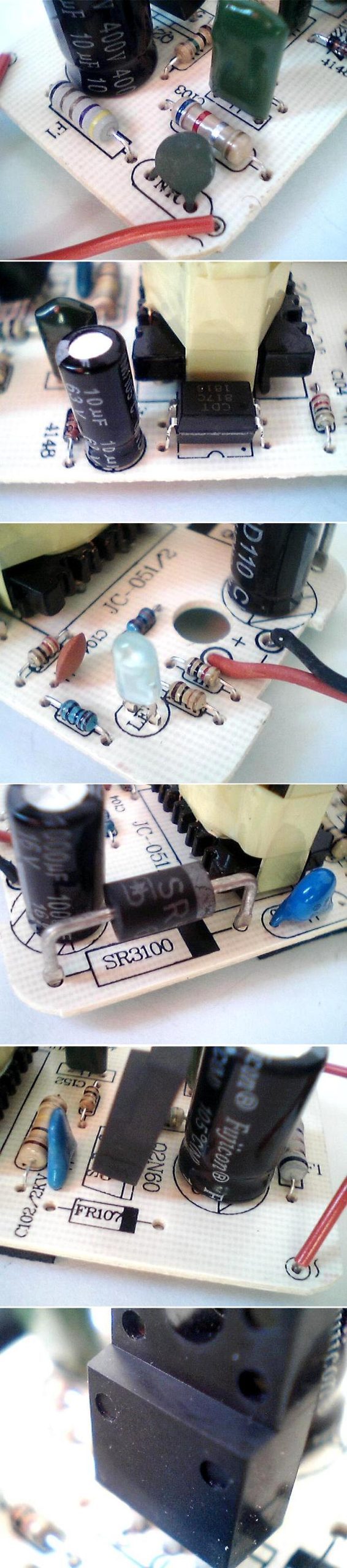

Преобразователь AC/DC 220В/12В 2A модели «DC-1220». На наклейке на корпусе слово «ADAPTER» написано с пропущенной второй буквой «А». Общий вид и виды на элементы более подробно показаны на рисунках 17 и 18. На корпусе транзистора никаких обозначений не видно, но на печатной плате он обозначен как 2N60. Маркировка платы со стороны выводных деталей «JC-051/2», а со стороны печатных дорожек — «SZTNS» (рис.19). Схема (рис.20) подобна модели QES-001. Схемотехнически отличается только цепью контроля выходного напряжения, собранной на IC3 TL431.

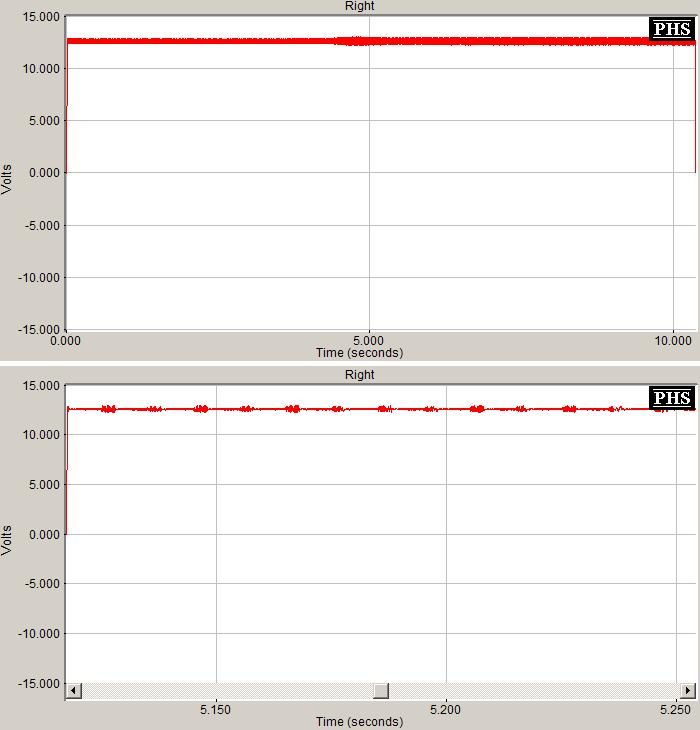

При токе в нагрузке 2 А преобразователь не запускался. При уменьшении тока до 1 А запустился, но с ВЧ пульсациями в выходном напряжении, доходящими до 0,9В. Частота работы преобразователя около 150 кГц. На рисунке 21 видно, что при изменении входного напряжения со 180 В до 240 В выходное остаётся на одном уровне +12,25 В, но в нём заметно меняются уровни пульсаций.

За время проверки Алиэкпрессных источников питания в руки попало ещё два «сторонних» источника, которые можно отнести к рассматриваемым в обзорах.

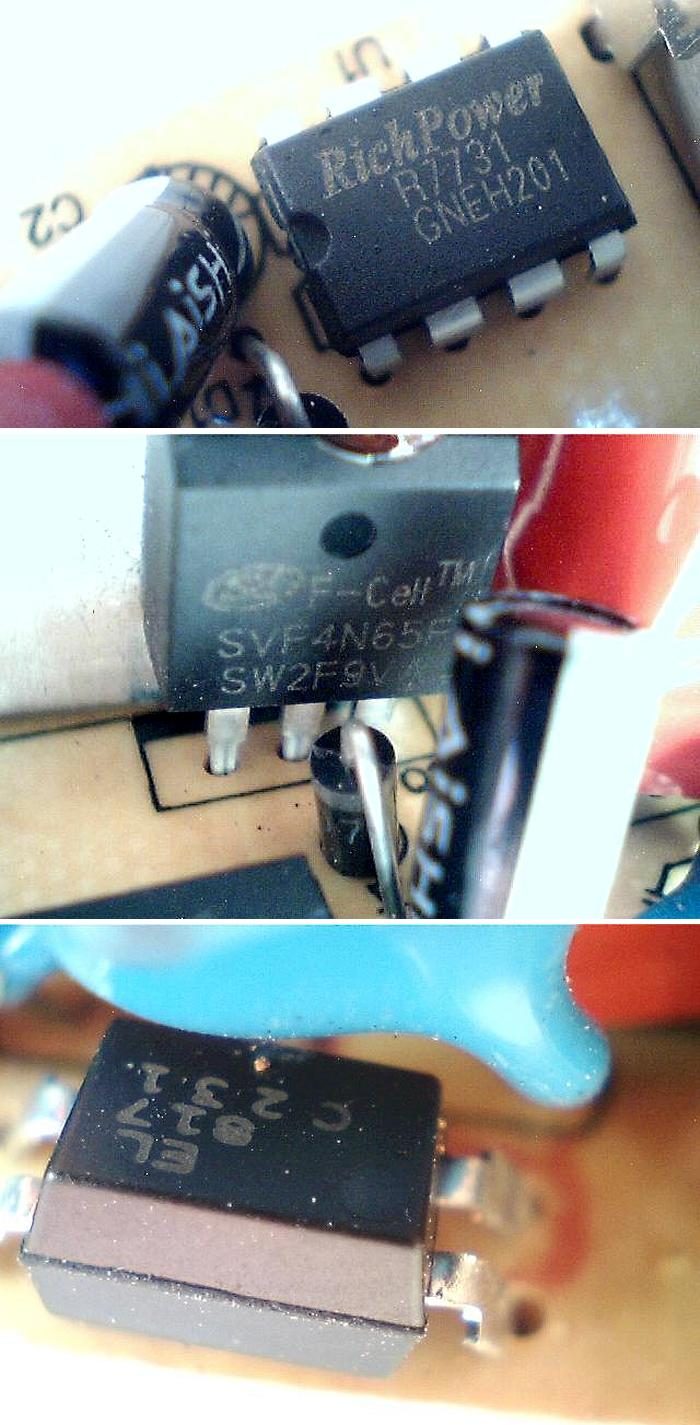

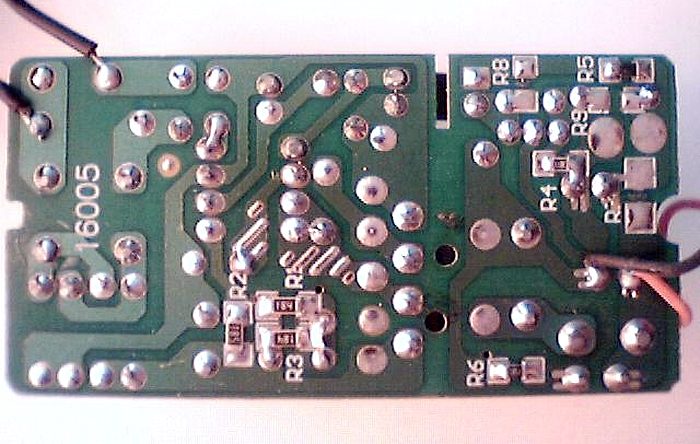

Первый по внешнему виду и заявленным данным (рис.22, 23, 24, 25) похож на вышеописанный «DC-1220» – модель называется «FJ-SW1202000E», заявленное выходное напряжение 12В с током в нагрузке до 2000мА. ШИМ-контроллер — R7731, маркировки печатной платы не видно (возможно, она под трансформатором). Вид на обратную сторону печатной платы – на рисунке 25, схема – на рисунке 26.

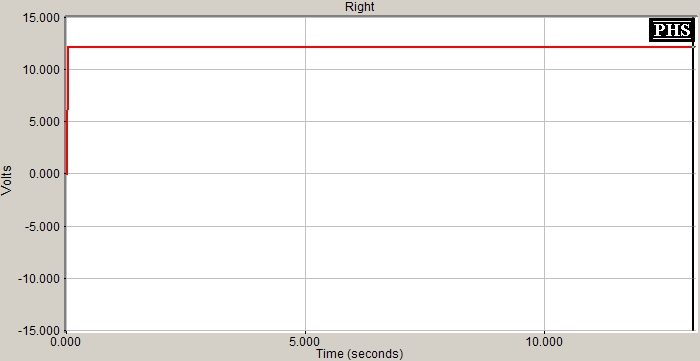

Частота работы преобразователя 60…65 кГц. При изменении напряжения питания от 180 В до 240 В изменений в выходном напряжении +12,15 В увидеть не удалось (рис.27), уровень пульсаций при токе в нагрузке 1,5 А не превышают 50 мВ. Греется, вентиляционных отверстий в корпусе нет. Уровень излучаемых в эфир помех небольшой, так как на входе и выходе преобразователя стоят фильтры.

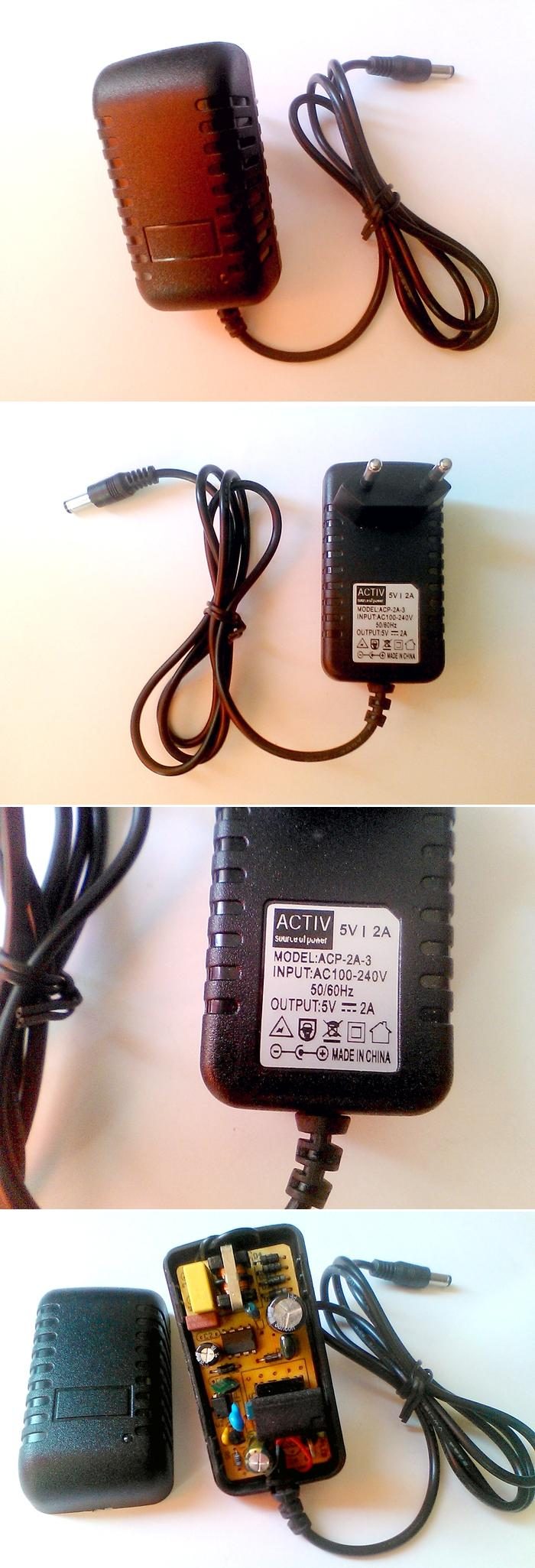

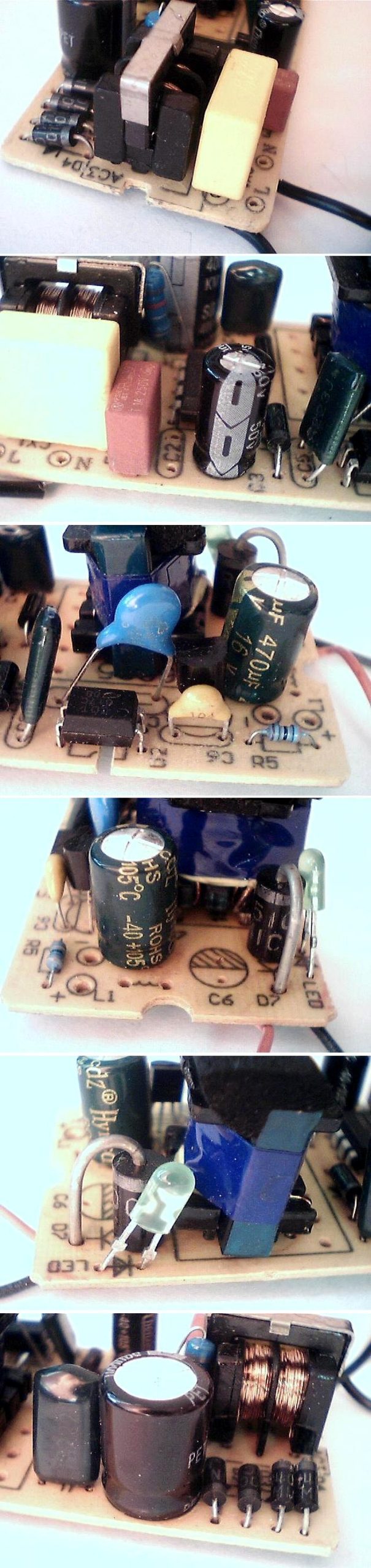

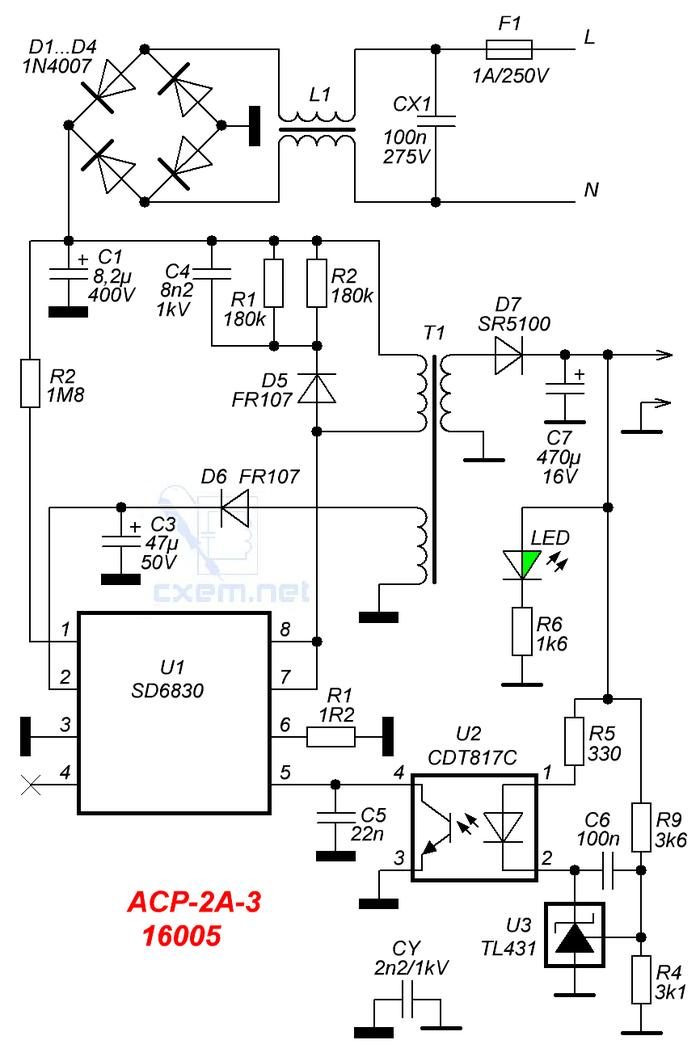

Другой преобразователь – ACP-2A-3 с заявленными выходными значениями 5В и 2А. Принесли как неработающий. Внешний вид и вид на детали – на рисунках 28, 29, 30 и 31. Схема – на рисунке 32.

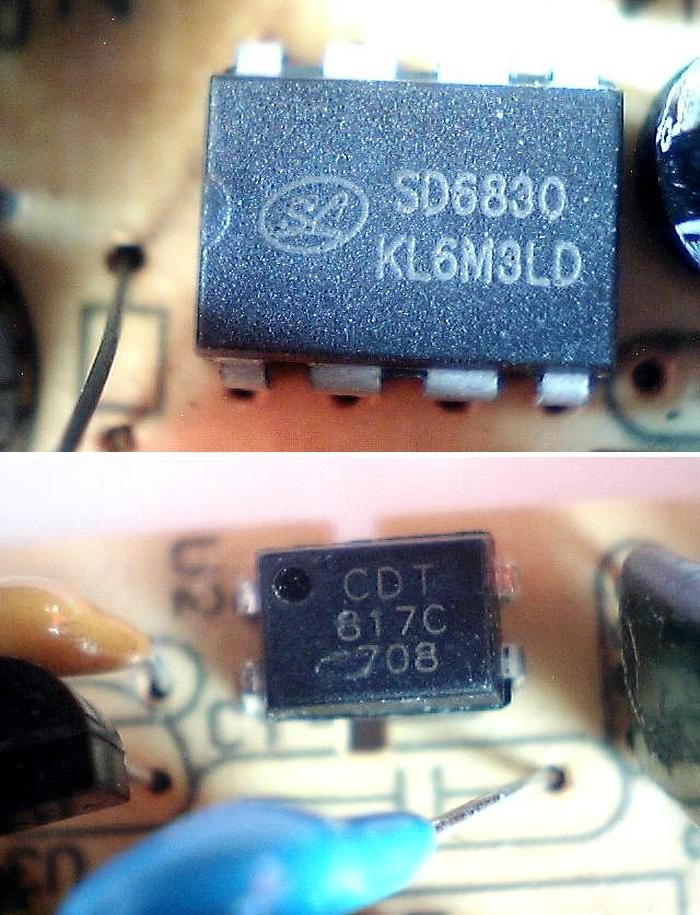

На фотографиях виден «вспухший» конденсатор С7. После его замены блок питания стал запускаться нормально. На всякий случай параллельно С7 был припаян smd-шный керамический ёмкостью 47 нФ.

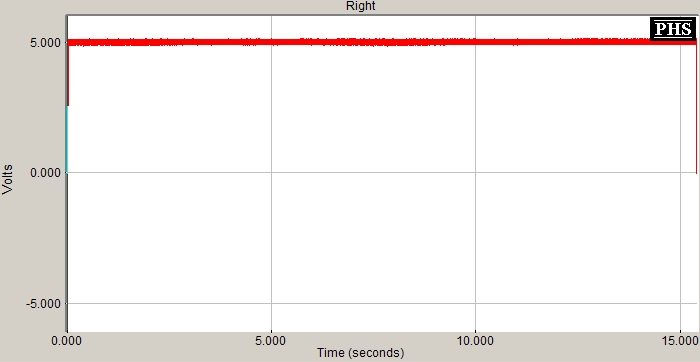

На рисунке 33 показан график стабильности выходного напряжения при изменении входного от 180 В до 240 В. Частота работы преобразователя 37 кГц, микросхема ШИМ-контроллера — SD6830. При токе в нагрузке 1,2 А выходное напряжение близко к 5,3 В с уровнем ВЧ пульсаций более 1,2 В. Заменой конденсатора С7 на другой, с ёмкостью 680 мкФ и низким значением ESR, удалось понизить пульсации до 1 В при нагрузочном токе 1,2 А. При уменьшении тока в нагрузке до значения 1 А уровень пульсаций уменьшался до 70. 80 мВ, выходное напряжение поднималось до 5,4 В. Дальнейшие эксперименты по улучшению «чистоты питания» не проводились. Преобразователь заметно греется и очень заметно «шумит» в эфир.
