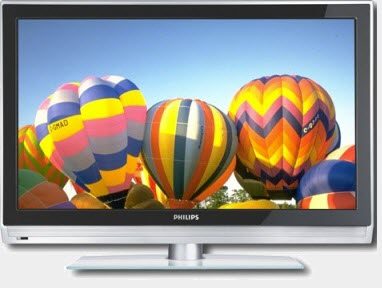

Ремонт телевизора PHILIPS 42PFL5322S

Диагональ экрана: 42″ (106 см)
Формат экрана: 16:9
Разрешение: 1366×768
Поддержка HD: 720p HD
Яркость: 500 кд/м2
Контрастность динамическая: 5000:1
Угол обзора: 178°
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 100
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 20 Вт (2×10Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, S-Video, компонентный, SCART x2, RGB, HDMI x2
Разъём наушников: есть
Вес телевизора: с подставкой: 33 кг
без подставки: 25 кг
Размеры: с подставкой 1046x749x265 мм
без подставки 1046x686x116 мм
Потребление от сети: 240 Вт

Panel: LC420WX7 SLB1 T703C

Inverter (backlight): LC420WX7 master 6632L-0448C slave 6632L-0449C

PWM Inverter: A393F (8) MSC1691AI (16)

Power Supply (PSU): PLHL-T605A/T606A PIPB rev.2.1

IC MainBoard: CPU: M30300SAGP; DRAM: EDS1216AGTA; NAND Flash: M29W320ET70N; EEPROM: M24C64; SOUND: TDA8932T

Общие рекомендации по ремонту TV LCD

Телевизор PHILIPS выполненном на шасси LC7.1E LA, как и многие другие электронные устройства, целесообразно начинать ремонтировать с осмотра всех внешних и внутренних элементов. Иногда по видимым изменениям компонентов устройства есть возможность сделать некоторые выводы и определиться с направлением дальнейшего поиска неисправности ещё до начала проведения необходимых измерений. В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы.

В случае, когда 42PFL5322S не включается, не реагирует на пульт и кнопки передней панели, не моргает лампочками и не подаёт никаких признаков работоспособности, вероятно в данном случае неисправен модуль питания PLHL-605A/T606A PIPB rev.2.1. В случае его исправности при подобных проявлениях, необходимо проверить стабилизатор (преобразователь) питания процессора на материнской плате При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи — диоды и транзисторы FDPF7N50U, на вероятность лавинного или теплового пробоя.
Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы в импульсных источниках питания (ИИП) выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации. Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора FAN7382 (8), 1207A (SO-8), 5501A (8A), которую желательно проверить заменой.

В тех случаях, когда у телевизора PHILIPS 42PFL5322S пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности инвертора (преобразователя для питания ламп подсветки). При включении телевизора, изображение может ненадолго появиться и сразу же пропасть. Необходимо учитывать, что с такими проявлениями выходят из строя и сами лампы, неисправность которых выявить можно заменой, подключив для диагностики в разъёмы заведомо исправные и подходящие по мощности. Отключая защиту в целях диагностики, необходимо помнить, что в данном случае есть риск выхода из строя силовых элементов инвертора. По завершению диагностики все штатные цепи защиты следует обязательно восстановить.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора PHILIPS 42PFL5322S без соответствующей квалификации и опыта могут привести к его полной неремонтопригодности!

Скачать: Service manual and schematic diagram 42PFL5322S/60 Chassis LC7.1E LA (Сервис-мануал).
26PFL3312/10, 26PFL3312S/60, 26PFL5322/10, 26PFL5322/12, 26PFL5322S/60, 26PFL7332S/60, 32PFL3312/10, 32PFL3312S/60, 32PFL5322/10, 32PFL5322/12, 37PFL3312/10,37PFL3312S/60, 37PFL5322/10, 37PFL5322/12, 37PFL5322S/60, 42PFL3312/10, 42PFL3312S/60, 42PFL5322/10, 42PFL5322/12, 42PFL5322S/60.

Дополнительно по ремонту MainBoard

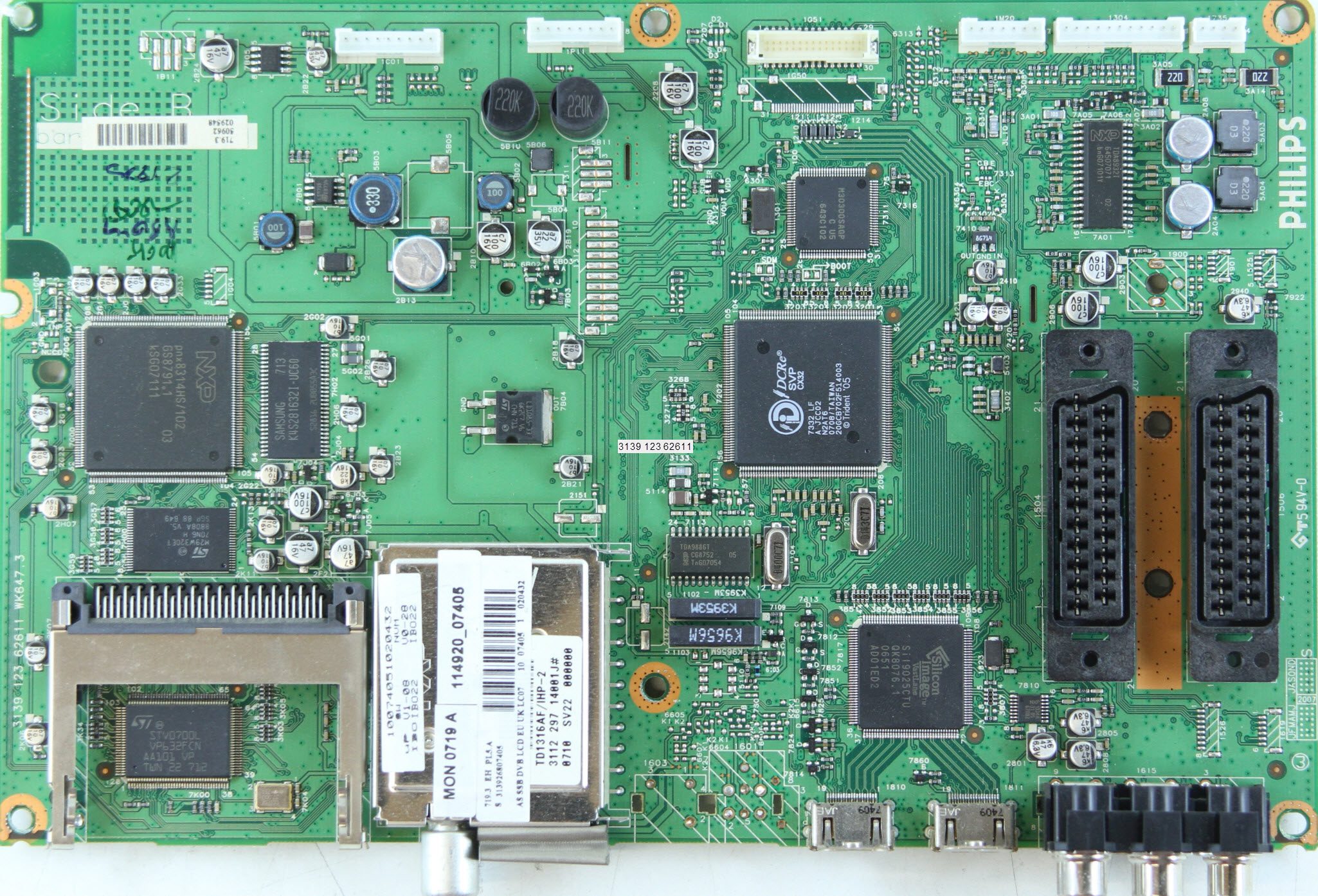

Внешний вид MainBoard 3139_123_62611 показан на рисунке ниже:

3139_123_62611 может применяться в телевизорах:

PHILIPS 26HF5445/10 (Panel V260B1-L03 code 068 p/n: 932224937682), PHILIPS 26PFL5322S/60 (Panel V260B1-L03 Rev.C3), PHILIPS 26PFL7332S/60 (Panel V260B1-L03 Rev.C3), PHILIPS 32PFL3312S/80 (Panel V315B1-L05 REV.C1), PHILIPS 32PFL5322S/60 (Panel LK315T3LZ93Q), PHILIPS 32PFL5322S/60 (Panel T315XW02 V.D), PHILIPS 32PFL5332S/60 (Panel T315XW02), PHILIPS 37PFL3312/10 (Panel LC370WX1-SLB1), PHILIPS 37PFL3312S/60 (Panel LC370WX4-SLB1), PHILIPS 37PFL3312S/60 (Panel LC370WX5 (SL)(B1)), PHILIPS 37PFL5322S/60 (Panel LC370WX4-SLB1), PHILIPS 37PFL5322S/60 (Panel LC370WX4-SLB1 T704A REV-0.8), PHILIPS 37PFL7662D/12 (Panel T370HW02 V.1), PHILIPS 42PFL3312S/60 (Panel LC420WX8 (SL)(B1)), PHILIPS 42PFL5322S/60 (Panel LC420WX7 SLB1 T703C), PHILIPS 42PFL7662D/12 (Panel LC420WU5 code 093), PHILIPS 42PFL7682D/12 (Panel LC420WU5), PHILIPS 47PFL5522D/12 (Panel LC470WX1-SLA2 code 109 p/n: 932225331682 (LGPH) B ).

Дополнительно по PSU

По условиям соответствия современным мировым стандартам для бытовых импульсных источников питания модуль PLHL-T605A/T606A PIPB rev.2.1 предусматривает использование узла коррекции коэффициента мощности (Power Factor Correction). Схема PFC представляет собой повышающий обратноходовый преобразователь на основе шим-регулятора 5501. Реактивное сопротивление электролитического конденсатора сетевого фильтра на частоте 50-60 гц составляет обычно не более 20-30 ом и его заряд непосредственно от сети через открытые диоды мог бы достигать десятков ампер в импульсе, если не применять никакой фильтрации.
В результате работы преобразования PFC, повышенное напряжение на конденсаторе (около 380в) не может непосредственно открыть выпрямительные диоды, на аноде которых напряжение всегда будет несколько меньше (около 300в) и тогда его зарядный ток будет всегда ограничен элементами ШИМ-регулятора. В итоге огибающая высокочастотных импульсов потребляемого тока повторит форму и фазу входного синусоидального напряжения. Наличие повышенного напряжения (+380V) на сетевом конденсаторе указывает на исправность узла PFC.

Внешний вид блока питания

Основные особенности устройства PHILIPS 42PFL5322S:

Установлена матрица (LCD-панель) LC420WX7 SLB1 T703C.
Для питания ламп подсветки применяется инвертор LC420WX7, управляется ШИМ-контроллером A393F (8) MSC1691AI (16). В качестве силовых элементов инвертора применяются ключи типа FDD8447L.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 42PFL5322S осуществляет модуль питания PLHL-T605A, либо его аналоги c использованием микросхем FAN7382 (8), 1207A (SO-8), FA5501A (PFC) и силовых ключей типа FDPF7N50U.
MainBoard — основная плата (материнская плата) представляет собой модуль 3139_123_62611, с применением микросхем CPU: M30300SAGP; DRAM: EDS1216AGTA; NAND Flash: M29W320ET70N; EEPROM: M24C64; SOUND: TDA8932T и других.
Тюнер UV1318S/A обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG.Philips LCD
Model : LC420WX7-SLB1
Type : a-Si TFT-LCD, Panel
Diagonal size : 42 inch
Resolution : 1366×768, WXGA
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 930.25×523.01 mm
Surface : Antiglare (Haze 13%), Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 1000:1
Display Colors : 16.7M (8-bit)
Response Time : 5 (G to G); 8 (Tr+Td)
Frequency : 60Hz
Lamp Type : EEFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Источник

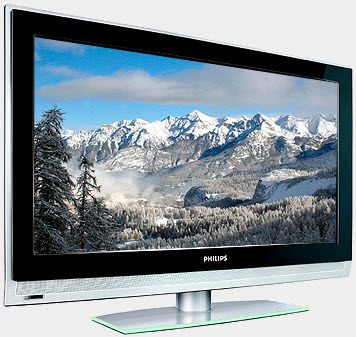

Ремонт телевизора PHILIPS 32PFL5322S

Диагональ экрана: 32″ (81 см)
Формат экрана: 16:9
Разрешение: 1366×768
Поддержка HD: 720p HD
Яркость: 500 кд/м2
Контрастность динамическая: 7500:1
Угол обзора: 178°
Время отклика пикселя: 6 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 100
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 20 Вт (2×10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, S-Video, компонентный, SCART x2, RGB, HDMI x2
Разъём наушников: есть
Вес телевизора: с подставкой: 17.5 кг
без подставки: 15.5 кг
Размеры: с подставкой 805x609x210 мм
без подставки 805x546x115 мм
Потребление от сети: 140 Вт

Inverter (backlight): RDENC2540TPZ

PWM Inverter: BD9222FV (28) , EZ7D239 (14)

MOSFET Inverter: TPC8110 (8) , RSS070N05 (8) , C5103 (3)

Trans Inverter: NMB 1002 D8313BG

Power Supply (PSU): PLCD190P3 24432

MOSFET Power: C5103 TPC8110(8н) RSS070 Т05 (8н)

IC MainBoard: TDA8932T (32), SVP CX32 7323 LF

T-CON: 06A63-11, T260XW02 V7, T315XW02

Inverter (backlight): VIT71020.62 VIT71020.64 VIT71020.66 VIT71020.68

Power Supply (PSU): PLCD300P3

MOSFET Power: 2SK4075, F11NM60N, P4NK60ZFP, P6NK60ZFP

MainBoard: 3139_123_62611 // 3139 123 62613, WK713.5

IC MainBoard: CPU: M30300SAGP; DRAM: EDS1216AGTA; NAND Flash: M29W320ET70N; EEPROM: M24C64; SOUND: TDA8932T

Control: IR: 3139 123 6210.1

Общие рекомендации по ремонту TV LCD

Ремонт телевизора PHILIPS 32PFL5322S/60 начинать целесообразно с внимательного внешнего осмотра всех составляющих его элементов и модулей. Осмотру подлежат так же и корпусные элементы, функциональные кнопки управления, экран, шнуры и разъёмы. Часто по видимым изменениям удаётся определить дальнейшее направление поиска неисправности и локализации дефекта до начала снятия осциллограмм и проведения необходимых измерений. Кольцевые трещины в пайках выводов греющихся элементов, вспухшие электролитические конденсаторы, обуглившийся слой краски на резисторах — всё это для ремонтника может являться подсказкой в предположениях о причинах и следствиях неисправности.

Ремонт модуля питания

При неисправности модуля питания , внешние проявления могут быть различными, например, PHILIPS 32PFL5322S/60 не включается совсем и нет никакой индикации контрольных лампочек на передней панели. Диагностику неисправности модуля питания целесообразно начинать с проверки состояние электролитических конденсаторов фильтров выпрямителей и сетевого предохранителя. Неисправные конденсаторы следует заменить. В случае, если предохранитель сети оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы — выпрямительные диоды и силовой ключ преобразователя , которые часто в таких ситуациях обнаруживаются в состоянии пробоя.
Если обнаружен пробой силового ключа обратноходового преобразователя блока питания, следует помнить, что он не выходит из строя сам по себе без причин, которые следует искать, проверяя другие элементы первичной цепи, — электролитические конденсаторы, ШИМ-контроллер , который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).
Диагностика модулей питания с Корректором Коэффициента Мощности (ККМ) несколько более сложна и требует более детального подхода.

Ремонт инвертора

Если у телевизора PHILIPS 32PFL5322S/60 нет изображения, а звук есть, неисправность следует искать в преобразователе питания ламп подсветки (инверторе). Так же необходимо проверить исправность электролитических конденсаторов фильтра вторичных выпрямителей БП (блока питания) на предмет завышенного ESR.
Диагностика и ремонт инвертора часто затруднены организацией цепей специальной защиты, которая необходима для противопожарной безопасности и отключает инвертор в любой нештатной ситуации, например, при износе или разгерметизации ламп. Часто для локализации дефекта требуется её блокировка.
В таких случаях следует соблюдать особую осторожность при диагностике, а после завершения всех ремонтных работ необходимо обязательно восстановить цепи и работоспособность защиты инвертора для дальнейшей безопасной эксплуатации телевизора.

Помните! Попытки самостоятельного ремонта пользователями телевизора PHILIPS 32PFL5322S/60 без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!

Скачать: Service manual and schematic diagram 32PFL5322S/60 Chassis LC7.1E LA (Сервис-мануал).
26PFL3312/10, 26PFL3312S/60, 26PFL5322/10, 26PFL5322/12, 26PFL5322S/60, 26PFL7332S/60, 32PFL3312/10, 32PFL3312S/60, 32PFL5322/10, 32PFL5322/12, 37PFL3312/10,37PFL3312S/60, 37PFL5322/10, 37PFL5322/12, 37PFL5322S/60, 42PFL3312/10, 42PFL3312S/60, 42PFL5322/10, 42PFL5322/12, 42PFL5322S/60.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 3139_123_62611 показан на рисунке ниже:

3139_123_62611 может применяться в телевизорах:

PHILIPS 26HF5445/10 (Panel V260B1-L03 code 068 p/n: 932224937682), PHILIPS 26PFL5322S/60 (Panel V260B1-L03 Rev.C3), PHILIPS 26PFL7332S/60 (Panel V260B1-L03 Rev.C3), PHILIPS 32PFL3312S/80 (Panel V315B1-L05 REV.C1), PHILIPS 32PFL5322S/60 (Panel LK315T3LZ93Q), PHILIPS 32PFL5322S/60 (Panel T315XW02 V.D), PHILIPS 32PFL5332S/60 (Panel T315XW02), PHILIPS 37PFL3312/10 (Panel LC370WX1-SLB1), PHILIPS 37PFL3312S/60 (Panel LC370WX4-SLB1), PHILIPS 37PFL3312S/60 (Panel LC370WX5 (SL)(B1)), PHILIPS 37PFL5322S/60 (Panel LC370WX4-SLB1), PHILIPS 37PFL5322S/60 (Panel LC370WX4-SLB1 T704A REV-0.8), PHILIPS 37PFL7662D/12 (Panel T370HW02 V.1), PHILIPS 42PFL3312S/60 (Panel LC420WX8 (SL)(B1)), PHILIPS 42PFL5322S/60 (Panel LC420WX7 SLB1 T703C), PHILIPS 42PFL7662D/12 (Panel LC420WU5 code 093), PHILIPS 42PFL7682D/12 (Panel LC420WU5), PHILIPS 47PFL5522D/12 (Panel LC470WX1-SLA2 code 109 p/n: 932225331682 (LGPH) B ).

Дополнительно по PSU

В модели 32PFL5322S/60 используется блок питания PLCD300P3 с применением узла PFC (Power Factor Correction) — активного фильтра высших гармоник потребляемого тока. По сути это повышающий преобразователь на основе ШИМ-регулятора L6562D, который исключает ток заряда электролитического конденсатора фильтра сетевого выпрямителя непосредственно от сети через открытые диоды, когда его зарядный ток определяется его реактивным сопротивлением.
В результате работы преобразователя, огибающая высокочастотных импульсов входного тока преобразователя повторит форму и фазу входного напряжения. Об исправности узла PFC можно косвенно судить по наличию повышенного постоянного напряжения (около +380V) на конденсаторе выпрямителя сети в рабочем режиме.

Внешний вид блока питания

Основные особенности устройства PHILIPS 32PFL5322S:

Установлена матрица (LCD-панель) T315XW02 V.D.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 06A63-11.
Для питания ламп подсветки применяется инвертор VIT71020.62.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 32PFL5322S осуществляет модуль питания PLCD300P3, либо его аналоги c использованием микросхем TEA1601T (16) , TEA1533AT (14) , L6562D (PFC) и силовых ключей типа 2SK4075, F11NM60N, P4NK60ZFP, P6NK60ZFP.
MainBoard — основная плата (материнская плата) представляет собой модуль 3139_123_62611, с применением микросхем CPU: M30300SAGP; DRAM: EDS1216AGTA; NAND Flash: M29W320ET70N; EEPROM: M24C64; SOUND: TDA8932T и других.
Тюнер UV1318S/A обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : AUO
Model : T315XW02 VD
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1366×768, WXGA
Display Mode : AMVA, Normally Black, Transmissive
Active Area : 697.68×392.26 mm
Surface : Antiglare, Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 1500:1
Display Colors : 16.7M (8-bit), CIE1931 72%
Response Time : 6.5 (G to G)
Frequency : 60Hz
Lamp Type : CCFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
