Pioneer mvh 150ub схема подключения проводов

Инструкция по подключению магнитолы Пионер

Ездить на авто без магнитолы стало не современным и не комфортным для автолюбителей. В наши дни трудно встретить салон, не оснащенный акустикой. Но, далеко не все могут самостоятельно подключить магнитофон к системе автомобиля. А в сервис обращаться дороговато.

Процедура эта не сложная, если человек уже имел дело с подобным подсоединением. А что же делать новичкам? Посмотреть видео в интернете, фото инструкции (профессионалы выкладывают очень понятные фото), спросить совета у знающих водителей. Если есть желание — проблема не проблема! В этой статье вы найдете подробную инструкцию и ответы на многие вопросы. Описанная схема подключения магнитолы Пионер здесь тоже есть.

Подготавливаясь к работе, следует учесть некоторые элементарные правила. Важно получить качественный результат, чтобы во время долгой стоянки конструкция, которая подсоединена не профессионалом, «не съедала» заряд аккумулятора. И имелась бы возможность пользоваться ею даже если выключено зажигание.

Описание автомагнитолы Pioneer

Современные магнитофоны Pioneer пришли к нам еще из прошлого века. Постоянно совершенствуясь, эта техника соответствует требованиям форматов наших дней. Умеет читать информацию с карт памяти, телефонов USB и т. д.

Популярность устройства не теряется, а наоборот, набирает силу. Так как качество отличное, и не сложная самостоятельная установка. Надежность, долговечность и прекрасный звуковой уровень продолжает радовать ценителей звука.

Маркировка проводов

Чтобы осуществить грамотное подсоединение проводов в магнитоле Пионер, сначала разберитесь в особенностях маркировки. В комплект к технике входят разъемы для соединения, состоящие из двух контактов. В каждом по 8 проводков. При помощи одного разъема подсоединяется силовая цепь. Второй нужен на акустику.

Подключается Pioneer двумя методами. Нужно приобрести специальный соединительный переходник. Некоторые поступают так: от проводков отсоединяют разъемы и присоединяют их методом скручивания.

Чтобы подключить автомагнитолу Pioneer используется стандартная схема. Она подходит и для других моделей техники. В конструкции есть разноцветные проводки. Подключение магнитолы Пионер по цветам очень важно. Так как они не просто окрашены, а каждый цвет что-то означает. И, важно исключить любую ошибку в этом деле.

Прежде чем приступить к работе, рекомендуется внимательно изучить фото схемы, где показана роль каждого проводка.

Предназначение и соединение проводков

  1. Широкий желтый необходим для аккумуляторной батареи. Обязательно подводить его надо через предохранитель.
  2. К зажиганию присоединяется широкий красный проводок. Это нужно для функционирования звуковой системы, когда зажигание включено. Нельзя соединять желтый и красный друг с другом. Это повлияет на быстрый разряд аккумулятора.
  3. Широкий черный проводок является минусовым. Его крепят к автомобильному корпусу.
  4. Бело-синие проводки контролируют работу сабвуфера, усилителя и антенны.
  5. Серые подключают к переднему правому динамику (к клемме с плюсом). Такой же проводок, имеющий черную полосу соединяют с этой же колонкой, но с клеммой минусовой.
  6. Белый цвет идет на левую переднюю колонку, к плюсовой клемме. Белый проводок с черной полоской нужен для минуса на эту же колонку.
  7. Зеленый подводят к плюсу на заднем динамике слева. А зеленый с черной полоской к минусу клеммы.
  8. Фиолетовый проводок предназначен для заднего правого динамика (его плюсу). А с полосой к минусу.

Существуют фото, где отдельно зафиксированы схемы по передней и задней колонкам. Для новичков это более понятные фото.

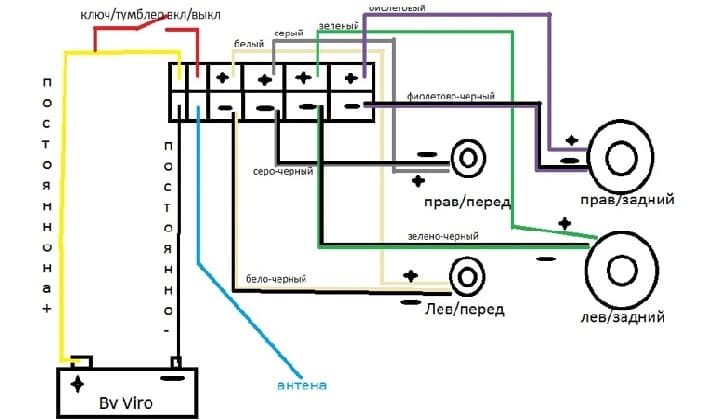

Схема подключения магнитолы

Непосредственное подключение

Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно. Здесь должно быть все ясно: берешь разъем и соединяешь его с «ответкой». Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков.

Важно после соединения тщательно изолировать провода, чтобы не случилось поломок из-за замыкания. Для надежности соединения проводки скрепляют хомутом из пластмассы.

Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы. В некоторых авто такие места спрятаны под панелью декоративной. И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой.

Получится отсек. Из него надо вытащить ответные проводки, которые необходимы, чтобы подсоединить к системе автомагнитолу Pioneer. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. И только теперь Пионер следует устанавливать в лот, на его посадочное место.

Видео

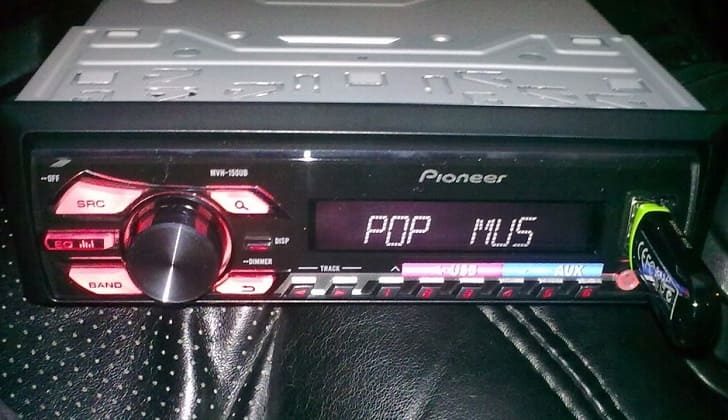

Пионер ДЕН MVH-150UB

В основном подключение магнитофона Пионер ДЕН аналогично стандартному алгоритму. MVH-150UB — устройство, приспособленное к любому автомобилю у которого имеется карман для посадки.

В Pioneer ДЕН такие же настройки. Отличие здесь только во внешнем виде — в оттенке подсветки. Увидеть разницу можно на фото. Настройки сохраняются даже в случае отключения батареи. Имеется разъем для подключения обычного телефона или андроида.

Магнитола Пионер 150UB

В комплектации любой автомагнитолы есть инструкция. В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы. И при грамотном подходе подсоединение автомагнитолы без труда осуществляется самостоятельно.

Также в комплекте присутствуют две стальные пластины с проушинами. Это специальные приспособления, дающие возможность изъятия магнитофона из кармана в случае необходимости. Пластины монтируются к боковым сторонам магнитофона. Проушины загибаются отверткой, и панель закрывается.

Источник

Инструкция и схема подключения магнитолы Пионер MVH-150UB (Pioneer) на русском языке

Применение усовершенствованных головных устройств, оборудованных портами для коммутации внешних накопителей, расширяет возможности мультимедийного комплекса. Схема подключения магнитолы Пионер MVH-150UB позволяет установить оборудование на автомобили отечественного и импортного производства. Для коммутации используется штатная проводка, дополненная переходником.

Дизайн и характеристики модели

Магнитола Пионер MVH-150UB оснащена прямоугольным корпусом стандарта 1 din. На передней съемной панели, изготовленной из черного пластика, расположены кнопки управления и монохромный информационный дисплей. Для регулировки громкости звука применяется поворотный регулятор. На левой стороне панели размещен порт USB, закрытый резиновым защитным колпачком. Дополнительно имеется круглый разъем Aux, предназначенный для коммутации внешних проигрывателей. В набор входит пластиковый чехол, предназначенный для хранения или переноски панели.

По периметру панели размещается пластиковая декоративная рамка, закрывающая линию стыка корпуса головного устройства с монтажной шахтой. Тыловая часть корпуса изготовлена из легкого сплава, используется для охлаждения транзисторов усилителя. Для улучшения охлаждения применены вертикальные ребра. Для подключения оборудования применяется разъем, в цепи питания предусмотрена плавкая вставка, рассчитанная на ток 10 А. На задней стенке размещены выходы для подсоединения низкочастотного динамика и антенны.

Технические параметры головного устройства MVH-150UB:

  • напряжение питания — 14,4 В;
  • ширина корпуса — 188 мм;
  • высота — 50 мм;
  • монтажная глубина — 165 мм;
  • вес — 700 г;

В магнитоле используется 4-канальный усилитель суммарной мощностью 200 Вт. При коммутации сабвуфера тыловые выходы объединяются в общую магистраль мощностью 70 Вт. Конструкция усилителя допускает применение громкоговорителей с сопротивлением катушек 2-4 Ом. Для приема сигналов радиостанций используется цифровой тюнер, рассчитанный на 3 диапазона частот. В магнитоле установлен блок памяти частот радиостанций, рассчитанный на сохранение 30 значений.

Как установить и подключить

Установка магнитолы Pioneer MVH-150UB производится в штатное гнездо, выполненное в панели приборов или центральной консоли автомобилей. Перед началом монтажа требуется демонтировать штатную заглушку или заводское головное устройство. Для крепления изделия применяется металлическая шахта с треугольными язычками, которые удерживают элемент внутри пластикового элемента интерьера.

Подключение магнитолы осуществляется через 16-контактный разъем на тыловой части корпуса. Для обеспечения совместимости с бортовой сетью автомобилей, оборудованной штекерами стандарта ISO, используются переходные элементы. В распиновку колодки входят контакты динамиков и кабели коммутации к бортовой сети.

Шнур с изоляцией черного цвета подсоединяется к кузову автомобиля, а элементы с защитой красного и желтого цветов выводятся к положительной клемме батареи.

Рекомендуется подсоединять красный шнур через замок зажигания, что обеспечивает снижение нагрузки на батарею при выключенном двигателе. Желтый кабель предназначен для поддержания работоспособности блока памяти, в котором хранятся настройки оборудования и частоты радиостанций.

Как включить и выключить магнитолу

Перед включением автомагнитолы Pioneer MVH-150 требуется обеспечить подачу питания, процедура зависит от способа коммутации оборудования. При подключении напрямую к батарее пользователю требуется нажать на кнопку Src-Off, после чего выбрать желаемый режим работы. При коммутации через замок зажигания или отдельную клавишу понадобится повернуть ключ или перевести тумблер в требуемое положение.

При изъятии ключа из замка зажигания активируется таймер, отключающий питание через 3 минуты простоя. Если пользователь хочет выключить магнитолу Пионер MVH-150UB принудительно, то потребуется предварительно настроить оборудование. Приложенный мануал на русском языке не содержит информации по программированию функции отключения, при этом в литературе на английском языке процедура описана.

Инструкция по настройке кнопки отключения:

  1. Зайти в меню настройки и выбрать раздел System, в котором понадобится отключить параметр энергосбережения PW Save.
  2. Нажать на кнопку Src-Off, оборудование выключится, но остается действующей подсветка клавиш и часы на дисплее.
  3. Воздействовать на клавишу Display для отключения индикаторов.
  4. Повторные отключения выполняются нажатием на кнопку Src-Off. Если пользователь отсоединит батарею от бортовой сети автомобиля, то настройка выполняется заново.

Как работает бюджетная магнитола Пионер MVH 150UB с возможностью подключения USB-накопителей и сохранением радиостанций в памяти. Все плюсы, минусы и иные особенности данной модели.

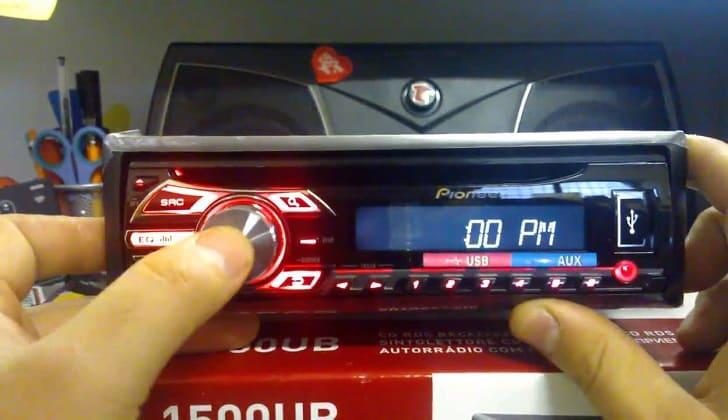

Как настроить

Перед началом эксплуатации настраиваются базовые параметры оборудования — язык меню, значение часов и шаг сетки ультракоротковолнового тюнера. Руководство к 150UB рекомендует сохранять базовый шаг 50 кГц, позволяющий сохранять в памяти корректное значение частоты радиостанции.

Настройка магнитолы выполняется через меню, вызываемое нажатием на поворотный регулятор громкости. Меню позволяет отрегулировать параметры работы встроенного тюнера и управлять режимом приема дорожных сообщений.

При поступлении информации происходит автоматическая приостановка трансляции радиостанции, сообщение передается голосом и дублируется текстом на дисплее.

Регулировка оборудования под колонки включает в себя:

  • баланс между фронтальными и тыловыми колонками;
  • соотношение громкости между динамиками левого и правого бортов;
  • настройку встроенного эквалайзера или создание собственной кривой;
  • корректировку тонкомпенсации (выравнивание частот на низкой громкости);
  • включение дополнительного усиления низких частот.

Оборудование оснащено функцией фильтрации высоких частот, позволяющей улучшить звучание. Пользователь выбирает частоту среза из ряда доступных значений. Дополнительный режим SLA предназначен для регулировки уровня громкости для различных источников, позволяя избежать скачка при переключении трансляции с радиоприемника на встроенный проигрыватель файлов. При использовании сабвуфера требуется установить частоту среза, позволяющую транслировать через динамик только низкие частоты.

Источник

Pioneer mvh 150ubg схема подключения проводов

В этой статье мы рассмотрим подключение автомагнитолы Пионер своими руками, поскольку данный вопрос является достаточно актуальным. Подключение автомагнитолы не составит особых проблем, если Вы хоть немного понимаете в автоэлектрике, да и времени это займет совсем немного.

Вопрос подключения может заинтересовать тех водителей, которые только решили ее приобрести, или, если она уже слишком устарела и нуждается в замене, а также, если она сломана, и ее ремонт не представляется возможным.

Автомагнитолы PIONEER соответствуют современным требованию современных форматов музыки, а также занимают одну из лидирующих позиций по качеству и количеству приобретений. Их популярность можно также легко объяснить, поскольку эти магнитолы легко можно установить самостоятельно, а также они отличаются высокой надежностью и хорошим уровнем звука.

Что нужно знать о маркировке проводов?

Подключение автомагнитолы пионер своими руками необходимо начинать с изучения маркировки проводов. Прежде всего, в комплектацию магнитолы входят 2 стандартных соединительных разъема типа ISO. Разъемы состоят из группы контактов из 8 шт. каждый. Один из них служит для подключения силовой цепи, а другой для акустики. Подключение пионера можно осуществить двумя способами.

В первом случае необходимо будет купить специальный переходник для соединения. Обычно поступают гораздо проще: разъем просто отсоединяют от проводов, а их соединяют с ответной частью посредством скручивания проводов.

Для подключения автомагнитолы, равно, как и для подключения приемников других фирм-изготовителей, используют стандартную схему. Магнитола имеет ряд проводов различного цвета. Давайте рассмотрим, для чего они предназначены, и каким образом соединяются между собой.

Широкий провод желтого цвета подключается к аккумуляторной батарее в обязательном порядке через предохранитель, а через замок зажигания подключается такой же красный провод, чтобы магнитола работала только, когда он включен.

Недопустимо соединение между собой этих двух проводов, поскольку такое соединение может вызвать быструю разрядку аккумулятора. Толстый провод черного цвета служит минусовым, и крепится к корпусу автомобиля.

Каждый провод имеет свой цвет и выполняет определенные функции. Белый провод с синей полосой отвечает за работу антенны, сабвуфера и усилителя. Провод серого цвета подключается к плюсовой клемме переднего правого динамика, а такой же провод с продольной черной полосой соединяется с минусовой клеммой этого динамика. Соответственно, провод белого цвета идет на плюсовую клемму левого переднего динамика, а с черной полосой белый провод подключается к минусу этого же динамика.

Теперь переходим к подключению динамиков, расположенных сзади. К заднему динамику слева подключается зеленый провод к плюсовой клемме, а провод зеленого цвета с черной полосой к минусу динамика. И, наконец, провод фиолетового цвета подключаем к заднему правому динамику к плюсу, а с черной полосой фиолетовый провод к минусовой клемме.

Приступаем к подключению

Следует знать, что все ISO-разъемы, а также распиновка проводов по цветам являются стандартными, поэтому допустить ошибку крайне сложно. Понятно, что не составит никакого труда взять разъем и соединить его с ответной частью. Но, как мы уже говорили, довольно часто прибегают к более трудоемкой процедуре, как ручное соединение проводки. Для этих целей отсоединяем провода от штекера разъема, и подключаем, согласно функционала проводов.

Соединив провода, их необходимо будет заизолировать тщательным образом, во избежание возможных поломок, вследствие замыкания. Чтобы провода не рассоединились со временем, рекомендуется скрепить их пластмассовым хомутом.

Во всех автомобилях на центральной консоли или на приборной панели предусмотрены посадочные места для монтажа автомагнитолы. Нередко это место закрывается декоративной панелью. Перед установкой магнитолы ее необходимо будет снять при помощи отвертки.

В получившемся отсеке Вы без труда отыщете ответную часть проводов, необходимых для подключения магнитолы пионер. Затем осуществляется соединение проводов или разъемов, согласно схеме подключения. Теперь магнитола может быть установлена в слоте на своем посадочном месте.

В комплекте с магнитолой идут инструкция по эксплуатации с подробной схемой подключения устройства, а также пара стальных пластин с проушинами. Они необходимы, чтобы автомагнитолу в случае необходимости можно было без труда вынуть слота. Эти пластины устанавливаются по бокам магнитолы, а проушины можно загнуть отверткой и закрыть панелью.

Как видите, подключение автомагнитолы Пионер своими руками является не такой уж и сложной задачей, поэтому при наличии свободной минуты и желания, с этим можно достаточно легко справиться, и помимо этого значительно сэкономить на недешевых услугах автоэлектрика.

Для начала приятные новости — машина заводится без перебоев и работает стабильно. После снятия/чистки бака, поставленный бошевский насос от десятки работает без перебоев и сеточку мы поставили на место (Валялась на дне бака). После снятия бака потёк топливопровод на подачу. Вместо куска трубки пришлось поставить резиновый шланг на хомутах. Французский шланг, масло-бензостойкий, прошитый. Рассчитан на 16 атмосфер.

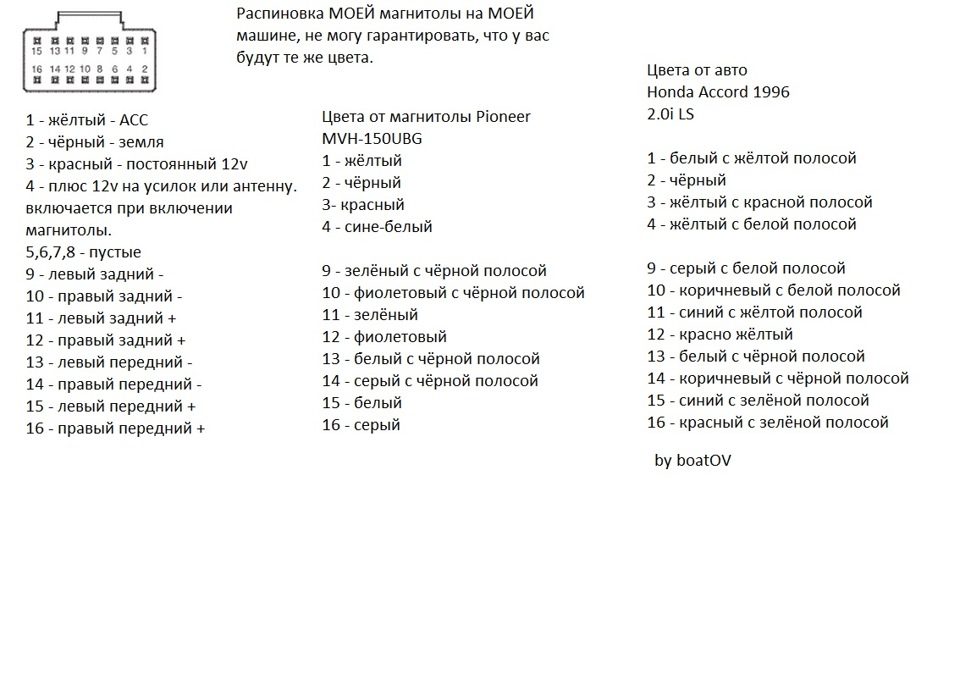

Вчерашний вечер был продуктивным, вместо обычных жёлтых габаритов я поставил светодиодные аналоги из китая, обошлись в 6 евро. Подключение элементарно, но если что — пишите. Сфотографирую и объясню.

От старого владельца была магнитола с CD-чейнджером, эдакая элитная магнитола Pioneer из 90-х. Меня она не устраивала отсутствием USB/Aux, поэтому поставил свою. Pioneer MVH-150UBG. Хорошая вещь, читает любые флешки, AUX, 4 канала по 50W. Выход для питания усилка, у аккордоводов туда подключается выдвижная антенна. Всем советую.
У меня кусок хвоста проводов от магнитолы был отхвачен кусачками и прикручен на клеммные блоки, пришлось вызванивать провода и искать колонки батарейкой. Есть хороший способ — берёте 2 провода и батарейку типа КРОНА. Прикладываете один провод к минусу, вторым чиркаете о плюс. Если провода ведут к одной колонке, диффузор придёт в движение и вы услышите щелчки. Опять же, я не уверен, что провода из хвоста родные. Прикладываю фотографию, на ней я расписал цвета от магнитолы (если кому нужно), какого цвета провода идут из авто и за что они отвечают.

На неделе займусь шпаклёвкой порогов, привинчу обратно передний подкрылок… в планах регулировка клапанов и ремонт задних суппортов. Надо успеть до холодов. В последнюю неделю времени на кузовную работу не было. Не терпится доделать всё и повесить пороги.
Также у меня регулируемая рулевая колонка (вверх-вниз) и присутствует люфт. Надо разобрать, посмотреть. Если у кого есть записи с разбором рулевой колонки на примете — кидайте в комменты.

Магнитолы Pioneer — одни из самых популярных в мире. Под этим брендом выпускаются как бюджетные, так и дорогие модели. Их подключение обычно не вызывает проблем, однако неопытный автолюбитель может допустить ошибку, которая приведёт к проблемам с эксплуатацией автомагнитолы.

Предварительные работы

Что нужно учесть при монтаже? Надо сделать так, чтобы при долгой стоянке головное устройство не разряжало АКБ. Многим водителям важно иметь возможность пользоваться техникой и при выключенном зажигании.

  1. Если в машине стоит старая магнитола, её надо снять. Для этого понадобится отвёртка. Чтобы обеспечить безопасность, отключите аккумулятор.
  2. Снимите декоративную накладку (в большинстве случаев удобнее делать это справа-налево, открыв ящик для перчаток).
  3. Открутите винты, которыми крепятся головное устройство и крышка воздуховода. Крышку можно снять (не обязательно, но это повысит удобство работы). А вот кнопку «Аварийная остановка» необязательно отключать от питания.
  4. Извлеките магнитолу и отключите экран борткомпьютера. Снимите его с кронштейна. Готово, вы избавились от старого приспособления — можно ставить новое.

Видео: демонтаж старой магнитолы в машине без специнструментов

Размеры и разъёмы

Магнитолы бывают одноблочными и двухблочными (1 и 2 din). Европейские производители, как правило, выпускают технику 1 din. Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера.

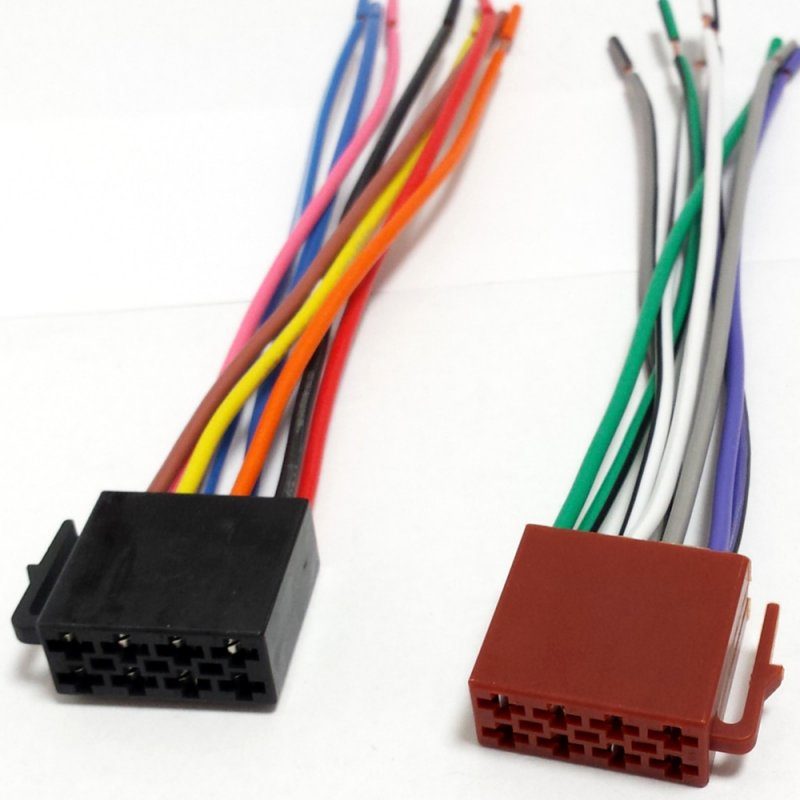

У разных магнитол и автомобилей есть разные разъёмы. Чаще всего головное устройство подключается через ISO 10487. Перед покупкой проверьте, имеется ли он в машине. Есть нет — ничего страшного, с проблемой можно справиться двумя способами:

  • использовать переходники, с помощью которых осуществляется переход с обычных колодок на ISO;
  • подключиться напрямую (метод требует хотя бы небольшого опыта в работе с проводами).

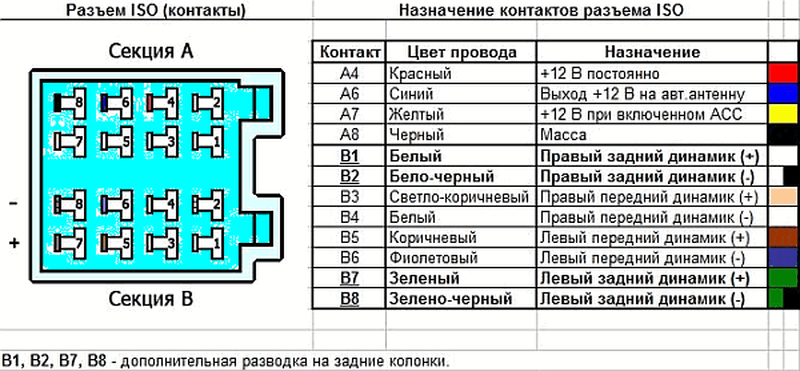

Назначение контактов ISO-разъема

Маркировка проводов магнитофона

Перед началом установки изучите провода на новой магнитоле. Обычно вместе с головными устройствами поставляются два ISO-разъема для простого соединения. Они состоят из группы контактов (на каждой по 8 штук). Один разъем соединяется с питанием, второй — с системой звуковоспроизведения. Если в вашей машине нет соответствующего порта, отсоедините разъём от проводов и подключите технику методом скрутки.

Изоляция проводов окрашена в разный цвет для упрощения идентификации. У каждого из них есть свои функции.

  • Широкий жёлтый провод предназначен для подключения к АКБ. Соединять его с питанием нужно исключительно через предохранитель.
  • Широкий красный провод подключается к АКБ через замок зажигания. В таком случае магнитола будет работать только при включённом зажигании. Внимание! Некоторые автолюбители соединяют жёлтый и красный провода, но делать этого не рекомендуется — возможна быстрая разрядка АКБ.
  • Широкий чёрный провод — минусовой. Он закрепляется на корпусе авто.
  • Белый провод с синей полосой даёт возможность использовать сабвуфер, усилитель и антенну.
  • Серый предназначен для соединения с клеммой «+», которая находится на переднем правом динамике.
  • Серый с чёрной полосой соединяется с тем же динамиком (клемма «-»).
  • Белый — это клемма «+» переднего левого звукового элемента.
  • Белый с чёрным — тот же динамик, «отрицательная» клемма.
  • Зелёный надо подключить к клемме «+» заднего динамика.
  • Зелёный с чёрным — туда же, но на «минус».
  • Фиолетовый — к расположенному сзади, с правой стороны, на «+»; его «собрата» с чёрной полосой — к тому же динамику на «-».

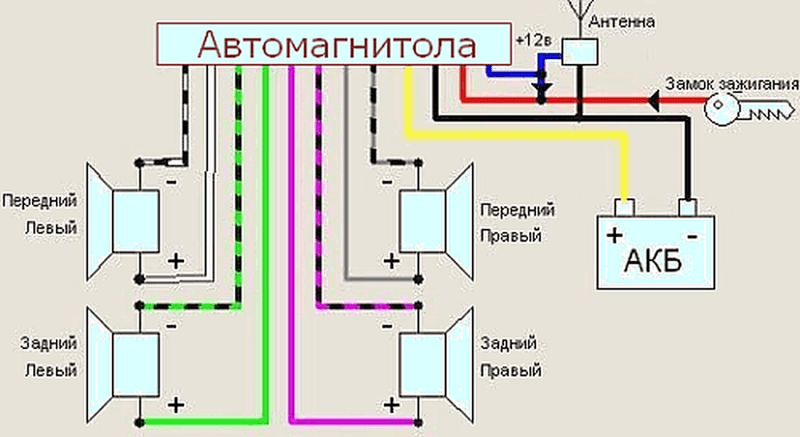

Схема: куда подключать провода разных цветов

Монтаж магнитолы 1 din своими руками

Необходимые инструменты — отвёртка и набор пластмассовых хомутов.

Если вы работаете по стандартной схеме с ISO-разъёмами, то никаких проблем не возникнет — нужно лишь следовать вышеописанным правилам и подключать разъёмы к ответным частям.

Если в вашем автомобиле нет возможности использовать обычный вариант, придётся прибегнуть к более сложной процедуре соединения проводки. Она выполняется следующим образом.

  1. Отвёрткой снимаем декоративную панель с посадочного места для монтажа.
  2. Снимаем штекеры с проводов и соединяем провода с ответными в нужных местах, согласно цветовой схеме.
  3. Как можно более тщательно изолируем каждое место соединения, чтобы предотвратить поломку от замыкания.
  4. Для повышения надёжности рекомендуется соединить провода хомутами.
  5. Если в комплекте с магнитолой поставляются стальные пластины с проушинами, разместите их по бокам головного устройства. Это даст возможность легко изъять технику из посадочного места.

Работа с автомагнитолами 2 din

Процесс схож, но есть несколько нюансов.

Такие магнитолы желательно устанавливать на питание от аккумуляторов, поскольку это даст возможность использовать её на полную мощность и снизить помехи. Не рекомендуется подключать приспособление к прикуривателю или замку зажигания.

  • Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм 2 . Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Длина провода должна быть равна расстоянию от места установки магнитолы до батареи. На расстоянии примерно в 50 см от АКБ установите предохранитель на 20 ампер.
  • Скручивать провод для автомагнитолы 2 din нельзя — это приведёт к появлению помех и потере мощности.
  • Провода соединяются с аккумуляторов только на финальном этапе, когда все собрано и изолировано.

Подключение «Пионера» к мультирулю

Если нужно установить нештатную магнитолу в автомобиль с мультирулем и не лишиться управления с его кнопок, используйте адаптер. Они бывают универсальными и специализированными для конкретных марок. Поищите в магазинах адаптер для мультируля. Его подключение осуществляется следующим образом:

  • отключите АКБ от бортовой сети авто;
  • демонтируйте штатную магнитолу и карманы, если они имеются;
  • найдите разъем ISO для подключения автомагнитолы — в него будет устанавливаться адаптер;
  • подключите кабель адаптера (поставляется вместе с ним) к магнитоле, а сам адаптер — к разъёму ISO автомобиля;
  • настройте кнопки руля;
  • снова подключите аккумулятор к сети.

Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma

Подключение Pioneer — простое дело, если следовать вышеописанным правилам. Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет.

Источник
