PNP-транзистор: схема подключения. Какая разница между PNP и NPN-транзисторами?

PNP-транзистор является электронным прибором, в определенном смысле обратном NPN-транзистору. В этом типе конструкции транзистора его PN-переходы открываются напряжениями обратной полярности по отношению к NPN-типу. В условном обозначении прибора стрелка, которая также определяет вывод эмиттера, на этот раз указывает внутрь символа транзистора.

Конструкция прибора

Конструктивная схема транзистора PNP-типа состоит из двух областей полупроводникового материала p-типа по обе стороны от области материала n-типа, как показано на рисунке ниже.

Стрелка определяет эмиттер и общепринятое направление его тока («внутрь» для транзистора PNP).

PNP-транзистор имеет очень схожие характеристики со своим NPN-биполярным собратом, за исключением того, что направления токов и полярности напряжений в нем обратные для любой из возможных трех схем включения: с общей базой, с общим эмиттером и с общим коллектором.

Основные отличия двух типов биполярных транзисторов

Главным различием между ними считается то, что дырки являются основными носителями тока для транзисторов PNP, NPN-транзисторы имеют в этом качестве электроны. Поэтому полярности напряжений, питающих транзистор, меняются на обратные, а его входной ток вытекает из базы. В отличие от этого, у NPN-транзистора ток базы втекает в нее, как показано ниже на схеме включения приборов обоих типов с общей базой и общим эмиттером.

Принцип работы транзистора PNP-типа основан на использовании небольшого (как и у NPN-типа) базового тока и отрицательного (в отличие от NPN-типа) базового напряжения смещения для управления гораздо большим эмиттерно-коллекторным током. Другими словами, для транзистора PNP эмиттер является более положительным по отношению к базе, а также по отношению к коллектору.

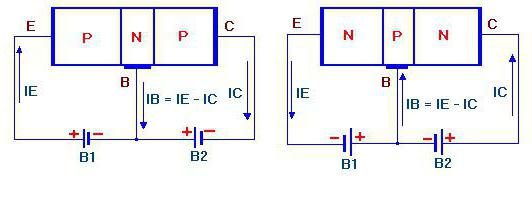

Рассмотрим отличия PNP-типа на схеме включения с общей базой

Действительно, из нее можно увидеть, что ток коллектора IC (в случае транзистора NPN) вытекает из положительного полюса батареи B2, проходит по выводу коллектора, проникает внутрь него и должен далее выйти через вывод базы, чтобы вернуться к отрицательному полюсу батареи. Таким же образом, рассматривая цепь эмиттера, можно увидеть, как его ток от положительного полюса батареи B1 входит в транзистор по выводу базы и далее проникает в эмиттер.

По выводу базы, таким образом, проходит как ток коллектора IC, так и ток эмиттера IE. Поскольку они циркулируют по своим контурам в противоположных направлениях, то результирующий ток базы равен их разности и очень мал, так как IC немного меньше, чем IE. Но так как последний все же больше, то направление протекания разностного тока (тока базы) совпадает с IE, и поэтому биполярный транзистор PNP-типа имеет вытекающий из базы ток, а NPN-типа – втекающий.

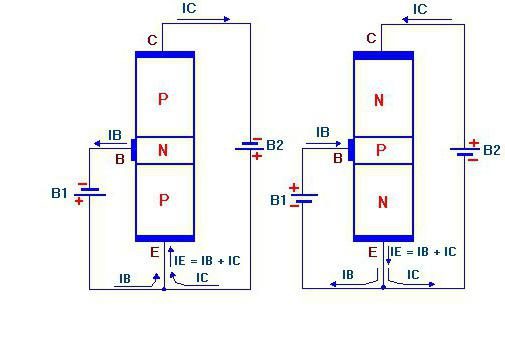

Отличия PNP-типа на примере схемы включения с общим эмиттером

В этой новой схеме PN-переход база-эмиттер открыт напряжением батареи B1, а переход коллектор-база смещен в обратном направлении посредством напряжения батареи В2. Вывод эмиттера, таким образом, является общим для цепей базы и коллектора.

Полный ток эмиттера задается суммой двух токов IC и IB; проходящих по выводу эмиттера в одном направлении. Таким образом, имеем IE = IC + IB.

В этой схеме ток базы IB просто «ответвляется» от тока эмиттера IE, также совпадая с ним по направлению. При этом транзистор PNP-типа по-прежнему имеет вытекающий из базы ток IB, а NPN-типа – втекающий.

В третьей из известных схем включения транзисторов, с общим коллектором, ситуация точно такая же. Поэтому мы ее не приводим в целях экономии места и времени читателей.

PNP-транзистор: подключение источников напряжения

Источник напряжения между базой и эмиттером (VBE) подключается отрицательным полюсом к базе и положительным к эмиттеру, потому что работа PNP-транзистора происходит при отрицательном смещении базы по отношению к эмиттеру.

Напряжение питания эмиттера также положительно по отношению к коллектору (VCE). Таким образом, у транзистора PNP-типа вывод эмиттера всегда более положителен по отношению как к базе, так и к коллектору.

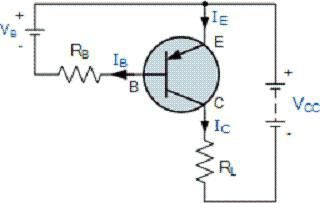

Источники напряжения подключаются к PNP-транзистору, как показано на рисунке ниже.

Работа PNP-транзисторного каскада

Итак, чтобы вызвать протекание базового тока в PNP-транзисторе, база должна быть более отрицательной, чем эмиттер (ток должен покинуть базу) примерно на 0,7 вольт для кремниевого прибора или на 0,3 вольта для германиевого. Формулы, используемые для расчета базового резистора, базового тока или тока коллектора такие же, как те, которые используются для эквивалентного NPN-транзистора и представлены ниже.

Мы видим, что фундаментальным различием между NPN и PNP-транзистором является правильное смещение pn-переходов, поскольку направления токов и полярности напряжений в них всегда противоположны. Таким образом, для приведенной выше схеме: IC = IE – IB, так как ток должен вытекать из базы.

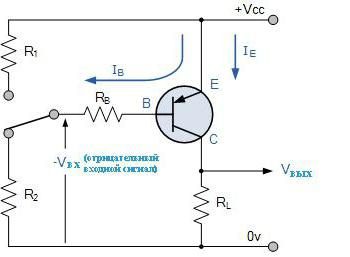

Как правило, PNP-транзистор можно заменить на NPN в большинстве электронных схем, разница лишь в полярности напряжения и направлении тока. Такие транзисторы также могут быть использованы в качестве переключающих устройств, и пример ключа на PNP-транзисторе показан ниже.

Характеристики транзистора

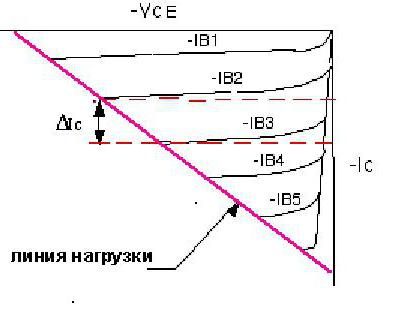

Выходные характеристики транзистора PNP-типа очень похожи на соответствующие кривые эквивалентного NPN-транзистора, за исключением того, что они повернуты на 180° с учетом реверса полярности напряжений и токов (токи базы и коллектора, PNP-транзистора отрицательны). Точно также, чтобы найти рабочие точки транзистора PNP-типа, его динамическая линия нагрузки может быть изображена в III-й четверти декартовой системы координат.

Типовые характеристики PNP-транзистора 2N3906 показаны на рисунке ниже.

Транзисторные пары в усилительных каскадах

Вы можете задаться вопросом, что за причина использовать PNP-транзисторы, когда есть много доступных NPN-транзисторов, которые могут быть использованы в качестве усилителей или твердотельных коммутаторов? Однако наличие двух различных типов транзисторов — NPN и PNP — дает большие преимущества при проектировании схем усилителей мощности. Такие усилители используют «комплементарные», или «согласованные” пары транзисторов (представляющие собой один PNP-транзистор и один NPN, соединенные вместе, как показано на рис. ниже) в выходном каскаде.

Два соответствующих NPN и PNP-транзистора с близкими характеристиками, идентичными друг другу, называются комплементарными. Например, TIP3055 (NPN-тип) и TIP2955 (PNP-тип) являются хорошим примером комплементарных кремниевых силовых транзисторов. Они оба имеют коэффициент усиления постоянного тока β=IC/IB согласованный в пределах 10% и большой ток коллектора около 15А, что делает их идеальными для устройств управления двигателями или роботизированных приложений.

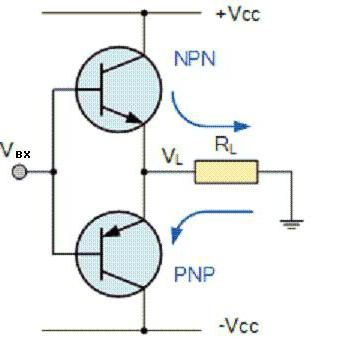

Кроме того, усилители класса B используют согласованные пары транзисторов и в своих выходной мощных каскадах. В них NPN-транзистор проводит только положительную полуволну сигнала, а PNP-транзистор – только его отрицательную половину.

Это позволяет усилителю проводить требуемую мощность через громкоговоритель в обоих направлениях при заданной номинальной мощности и импедансе. В результате выходной ток, который обычно бывает порядка нескольких ампер, равномерно распределяется между двумя комплементарными транзисторами.

Транзисторные пары в схемах управления электродвигателями

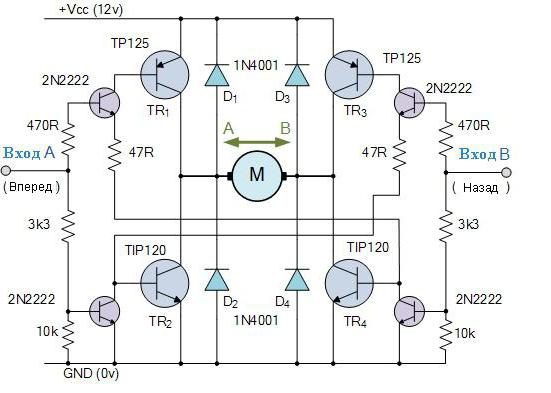

Их применяют также в H-мостовых цепях управления реверсивными двигателями постоянного тока, позволяющих регулировать ток через двигатель равномерно в обоих направлениях его вращения.

H-мостовая цепь выше называется так потому, что базовая конфигурация ее четырех переключателей на транзисторах напоминает букву «H» с двигателем, расположенным на поперечной линии. Транзисторный H-мост, вероятно, является одним из наиболее часто используемых типов схемы управления реверсивным двигателем постоянного тока. Он использует «взаимодополняющие» пары транзисторов NPN- и PNP-типов в каждой ветви, работающих в качестве ключей при управлении двигателем.

Вход управления A обеспечивает работу мотора в одном направлении, в то время как вход B используется для обратного вращения.

Например, когда транзистор TR1 включен, а TR2 выключен, вход A подключен к напряжению питания (+ Vcc), и если транзистор TR3 выключен, а TR4 включен, то вход B подключен к 0 вольт (GND). Поэтому двигатель будет вращаться в одном направлении, соответствующем положительному потенциалу входа A и отрицательному входа B.

Если состояния ключей изменить так, чтобы TR1 был выключен, TR2 включен, TR3 включен, а TR4 выключен, ток двигателя будет протекать в противоположном направлении, что повлечет его реверсирование.

Используя противоположные уровни логической «1» или «0» на входах A и B, можно управлять направлением вращения мотора.

Определение типа транзисторов

Любые биполярные транзисторы можно представить состоящими в основном из двух диодов, соединенных вместе спина к спине.

Мы можем использовать эту аналогию, чтобы определить, относится ли транзистор к типу PNP или NPN путем тестирования его сопротивления между его тремя выводами. Тестируя каждую их пару в обоих направлениях с помощью мультиметра, после шести измерений получим следующий результат:

1. Эмиттер — База. Эти выводы должны действовать как обычный диод и проводить ток только в одном направлении.

2. Коллектор — База. Эти выводы также должны действовать как обычный диод и проводить ток только в одном направлении.

3. Эмиттер — Коллектор. Эти выводы не должен проводить в любом направлении.

Значения сопротивлений переходов транзисторов обоих типов

Пара выводов транзистора PNP NPN
Коллектор Эмиттер RВЫСОКОЕ RВЫСОКОЕ
Коллектор База RНИЗКОЕ RВЫСОКОЕ
Эмиттер Коллектор RВЫСОКОЕ RВЫСОКОЕ
Эмиттер База RНИЗКОЕ RВЫСОКОЕ
База Коллектор RВЫСОКОЕ RНИЗКОЕ
База Эмиттер RВЫСОКОЕ RНИЗКОЕ

Тогда мы можем определить PNP-транзистор как исправный и закрытый. Небольшой выходной ток и отрицательное напряжение на его базе (B) по отношению к его эмиттеру (E) будет его открывать и позволит протекать значительно большему эмиттер-коллекторному току. Транзисторы PNP проводят при положительном потенциале эмиттера. Иными словами, биполярный PNP-транзистор будет проводить только в том случае, если выводы базы и коллектором являются отрицательным по отношению к эмиттеру.

Источник

ElectronicsBlog

Обучающие статьи по электронике

Биполярные транзисторы.Часть 2. Ключевой каскад.

Ключевой режим работы транзистора, наверное, один из самых простых (с точки зрения поддержания параметров) и в тоже время очень часто встречающихся из режимов работы транзистора. По своей сути транзистор большую часть времени находится лишь в двух состояниях: отсечки и насыщения.Ниже показана схема включения транзистора

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.


Использование транзистора в ключевом режиме

но прежде чем начинать описывать работу этой схемы, необходимо задекларировать несколько простых правил, при которых транзистор работает. Правила приведены для транзистора p-n-p-типа, но и для транзистора n-p-n-типа они сохраняются, но с учётом того, что полярность напряжения должна быть изменена на противоположную:

Принцип работы трназистора

  • 1. Эммитер должен иметь более положительный потенциал, чем коллектор, для n-p-n-транзистора потенциал коллектора должен быть выше.
  • 2. Цепи база – эммитер и база – коллектор работают как диоды. Обычно диод база – коллектор открыт, а диод база – эммитер смещён в обратном направлении, то есть приложенное напряжение препятствует протеканию через него тока.
  • 3. Каждый транзистор характеризуется максимальными значениями токов и напряжений. В случае превышения значений транзистор выходит из строя.
  • 4. В случае соблюдений правил 1 – 3 ток протекающий через коллектор IК прямо пропорционален току базы IБ и соблюдается следующее соотношение:

данное правило определяет основное свойство транзистора: небольшой ток базы управляет большим током коллектора.

Из правила 2 следует, что между базой и эммитером напряжение не должно превышать 0,6…0,8 В (падение напряжения на диоде), иначе возникает очень большой ток.

Учитывая выше изложенные правила можно понять, как с помощью небольшого тока создать ток большей величины. В случае, когда контакт разомкнут через базу ток не течёт и согласно правилу 4 отсутствует коллекторный ток, следовательно, лампочка не светится. Как только замыкается контакт напряжение между базой и эммитером составит 0,6…0,8 В. Падение напряжения на сопротивлении базы Rб составит примерно 9,3 В, а ток, протекающий через базу 9,3 мА. Казалось бы, с учётом правила 4, что через лампочку должен протекать ток порядка 930 мА (примем значение h21Э = 100), но это не так. Как говорилось ранее, правило 4 действует лишь с учётом правил 1 – 3. В нашем случае, когда ток через лампочку, а следовательно и ток коллектора достигнет значения 0,1 А падение напряжения на лампочке будет равно 10 В. Далее, согласно правила 1, роста тока не будет, так как потенциал коллектора и эммитера сравняется (в реальности падение напряжения на лампочке никогда не будет равно напряжению питания, потому что на транзисторе будет падение напряжения равное напряжению насыщения транзистора). Когда напряжение на коллекторе будет приближаться к напряжению на эммитере, транзистор переходит в режим насыщения и изменение напряжения на коллекторе прекращаются.

Расчёт ключевой схемы

Как же рассчитать элементы «обвязки» транзистора? Во-первых, необходимо, как и в случае любой другой схемы понять, что необходимо получить и что приходит на вход.

1. Рассчитывают ток протекающий через коллектор:

, где

RК – сопротивление в коллекторной цепи.

2. Рассчитывают базовый ток:

3. Рассчитывают сопротивление базового резистора Rб:

Uвх – напряжение на входе ключевого каскада.

Казалось бы, на этом можно закончить рассматривать ключевой каскад, он настолько простой, что и говорить не о чем. Но есть ещё одно дополнение, как было сказано выше, ключевой каскад характеризуется использованием транзистора в двух состояниях: насыщения и отсечки. С состоянием насыщения всё понятно транзистор жестко включён в цепь и на него внешние факторы не влияют. Что же происходит в состоянии отсечки транзистора, когда его база отключена от схемы, говорят, что она «повисла в воздухе». Так как мы окружены постоянно электричеством, то на базовый вывод могут быть наводки в виде блуждающих токов, да и в транзисторе в результате его работы могут быть внутренние токи. В таком случае транзистор не будет закрыт полностью, поэтому на всякий случай между базой и эммитером транзистора включают сопротивление RБЭ, которое выбирается таким, чтобы при работе падение напряжения на нём не составило меньше, чем 0,6 В. Он берётся примерно раз в 10 больше базового сопротивления.

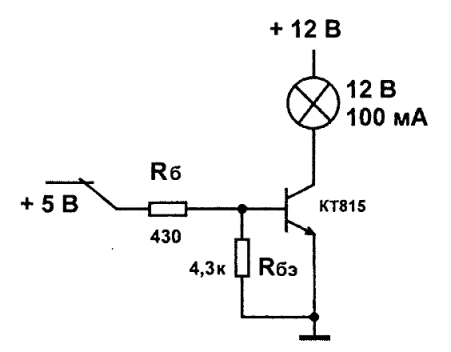

Ниже приведён пример, который часто используют при подключении ключевого каскада к выводу микросхем, где стандартное выходно напряжение составляет +5 В.


Пример использования транзистора в ключевом режиме

Теория это хорошо, но необходимо отрабатывать это всё практически ПОПРОБЫВАТЬ МОЖНО ЗДЕСЬ
