Power man ip ad80a7 2 схема

занижено 3.3в. LW-6500H (китайский)

На корпусе написано 500 ватт.
напряжения в норме кроме 3.3в — 2.8в. Поменял кондеры и tl431 изменений нет (пишу через мобильник потом изложу полностью)

4-ножка микросхемы как то странно реагировать стало на замыкание PS-ON.

Транзистор А684 заменил на sc8550.

У кошки 4 ноги. Вход, выход, земля и питание.

Извиняюсь что не в своей теме
Смотрел фильм, и у меня тупо пропало изображение, хотя БП продолжал работать. Сначала подумал на мать, но потом убедился что проблема в БП (т.к. с новым БП (ATX) всё запускается. В БП менял куллер на тихий, т.к. тот что был очень сильно шумел, и увеличил отверстия охлаждения, т.к. новый кулер менее оборотистый, но очень тихий, мб это послужило причиной, соответсвенно по гарантии не починить, отработал он пол года.

надо смотреть, откуда выходит PW OK.
Напишите, какие напряжения на выходе?

У кошки 4 ноги. Вход, выход, земля и питание.

супервизор на wt751002
c 8 ноги PG не появляется
питание на 7 ногу в деж режиме +5 при запуске +12
3.3, 5, 12 в норме
но на первую ногу PGI приходит 0,05 (типа меньше порога 0,95..1,2)
возможно ли её отпаять для проверки приходит ли на неё напряжение?
либо/или подать на неё например 3.3 ?
+
Отпаяли 1ю, напряжение на неё не приходит, но PW OK появился.
+
Итог: Накрылись диод и стабилитрон, через которые подавался сигнал на 1ю ногу, вопрос могли ли они накрыться из за замены кулера? они находятся на обратной стороне платы, куллер с другой стороны.

Могли. Если при замене что-нибудь замкнули.

У кошки 4 ноги. Вход, выход, земля и питание.

Источник

Решено Микросхема дежурки БП ip-ad80a7-2

Привет всем.
Принесли комп мелкий с блоком питания ip-ad80a7-2
фото ссылка скрыта от публикации

Взорвался большой электролит, дрянью всё залил, ну я мыть скорее.
А в дежурке микруха взорвалась, обломок смыло, не подскажете какая?
Может есть у кого.
Функционально похожа на TNY2xx, но не она, вижу первую букву А — дальше дыра.
Между 1-ой ногой и землёй два резистора в параллель — датчики тока — тоже бы узнать какие (до полного счастья)

не помешало бы остальные выводы расписать, и тип корпуса указать, что бы сузить круг поиска.

присмотрись к А6151 она же STR-A6151, может подойдет.

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

  • Диагностика
  • Определение неисправности
  • Выбор метода ремонта
  • Поиск запчастей
  • Устранение дефекта
  • Настройка

Учитывайте, что некоторые неисправности являются не причиной, а следствием другой неисправности, либо не правильной настройки. Подробную информацию Вы найдете в соответствующих разделах.

Неисправности

Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:

  • не включается
  • не корректно работает какой-то узел (блок)
  • периодически (иногда) что-то происходит

Если у Вас есть свой вопрос по определению дефекта, способу его устранения, либо поиску и замене запчастей, Вы должны создать свою, новую тему в соответствующем разделе.

  • О прошивках

    Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

    На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

    • Прошивки ТВ (упорядоченные)
    • Запросы прошивок для ТВ
    • Прошивки для мониторов
    • Запросы разных прошивок
    • . и другие разделы

    По вопросам прошивки Вы должны выбрать раздел для вашего типа аппарата, иначе ответ и сам файл Вы не получите, а тема будет удалена.

  • Схемы аппаратуры

    Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

    • Схемы телевизоров (запросы)
    • Схемы телевизоров (хранилище)
    • Схемы мониторов (запросы)
    • Различные схемы (запросы)

    Внимательно читайте описание. Перед запросом схемы или прошивки произведите поиск по форуму, возможно она уже есть в архивах. Поиск доступен после создания аккаунта.

  • Справочники

    На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

    Marking (маркировка) — обозначение на электронных компонентах

    Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

    Package (корпус) — вид корпуса электронного компонента

    При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

    • DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
    • SOT-89 — пластковый корпус для поверхностного монтажа
    • SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
    • TO-220 — тип корпуса для монтажа (пайки) в отверстия
    • SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
    • TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
    • BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

  • Краткие сокращения

    При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

    Сокращение Краткое описание
    LED Light Emitting Diode — Светодиод (Светоизлучающий диод)
    MOSFET Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора
    EEPROM Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память
    eMMC embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти
    LCD Liquid Crystal Display — Жидкокристаллический дисплей (экран)
    SCL Serial Clock — Шина интерфейса I2C для передачи тактового сигнала
    SDA Serial Data — Шина интерфейса I2C для обмена данными
    ICSP In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования
    IIC, I2C Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами
    PCB Printed Circuit Board — Печатная плата
    PWM Pulse Width Modulation — Широтно-импульсная модуляция
    SPI Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса
    USB Universal Serial Bus — Универсальная последовательная шина
    DMA Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора
    AC Alternating Current — Переменный ток
    DC Direct Current — Постоянный ток
    FM Frequency Modulation — Частотная модуляция (ЧМ)
    AFC Automatic Frequency Control — Автоматическое управление частотой

    Частые вопросы

    После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

    Кто отвечает в форуме на вопросы ?

    Ответ в тему Микросхема дежурки БП ip-ad80a7-2 как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

    Как найти нужную информацию по форуму ?

    Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

    По каким еще маркам можно спросить ?

    По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.

    Какие еще файлы я смогу здесь скачать ?

    При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.

    Полезные ссылки

    Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

    Источник

    Ремонт блока питания компьютера POWER MAN IP-AD160-2

    Неисправные блоки питания при ремонте компьютеров, как правило просто заменяют новыми. Дело в том, что стоимость ремонта компьютерных блоков питания начального уровня сопоставима, а то и превосходит покупку нового, потому и нет особого резона заморачиваться. Но бывают и исключения.

    К примеру, в свободной продаже попросту не найти блоки питания для корпусов формата mini-ITX. Я уже касался этой темы когда рассказывал про большие проблемы с маленькими mini-ITX и о самостоятельный ремонте импульсного блока питания компьютера.

    Прошлый ремонт такого нестандартного блока питания CFI-S150X оказался довольно простым, достаточно было заменить неисправный варистор, который выбило в результате скачка напряжения. Он прекрасно показал себя в деле, защитив блок питания компьютера от выгорания. Если слово «варистор» вам не знакомо, оправляю вас к предыдущей статье, дабы не повторяться.

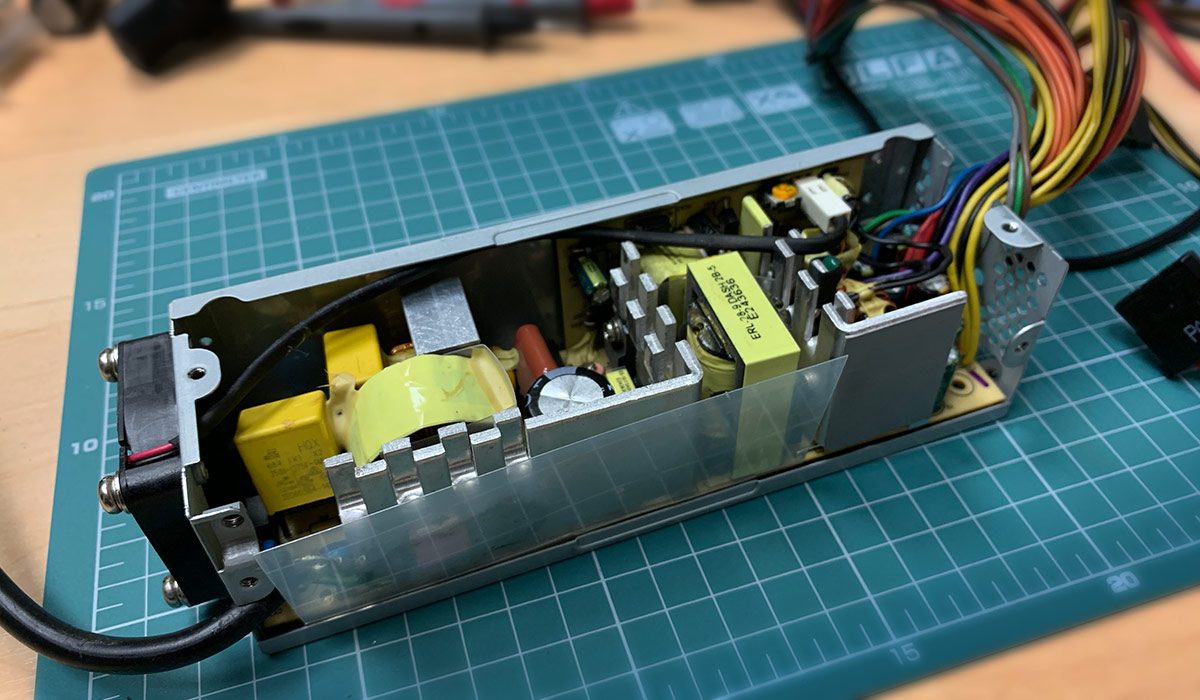

    В этот раз мне в руки попался блок питания POWER MAN IP-AD160-2 (используется в корпусах Inwin) и тут всё оказалось гораздо сложнее, особенно для меня, как начинающего радиолюбителя. Взялся за данный ремонт на ради денег, а чтобы попрактиковаться и прокачать собственные навыки.

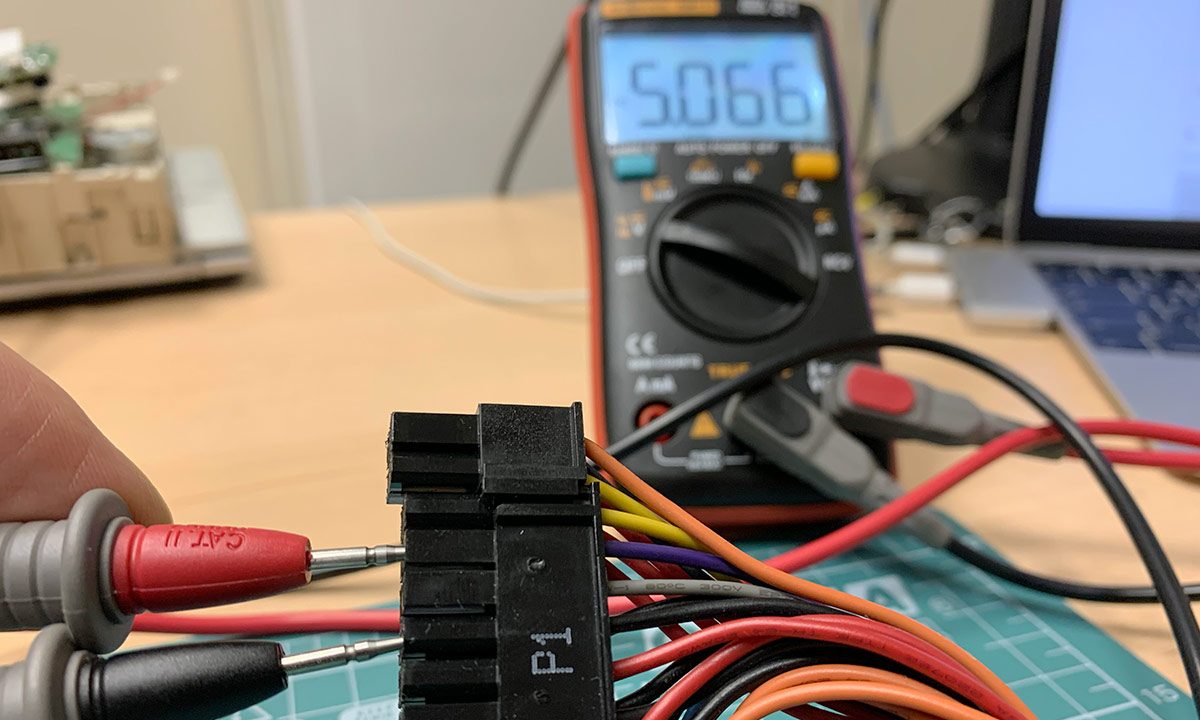

    Опишу проблему. При подключении блока питания к сети (всегда подключаем неисправное устройство к сети через лампочку), дежурка +5VSB стабильно показывает 5.06V, то есть как и должно быть:

    После запуска блок питания (замыкаем зелёный контакт PS-ON на общий чёрный провод) дежурка начинает «скакать» (0. 3.9V). На линиях 3.3V, 5V и 12V наблюдаются аналогичные пляски, но в других диапазонах. То есть блок питания пытается запуститься и тут же уходит в защиту, и так до бесконечности. Чтобы было немного понятнее что и где мы меряем, приведу картинку с распиновкой разъёма ATX:

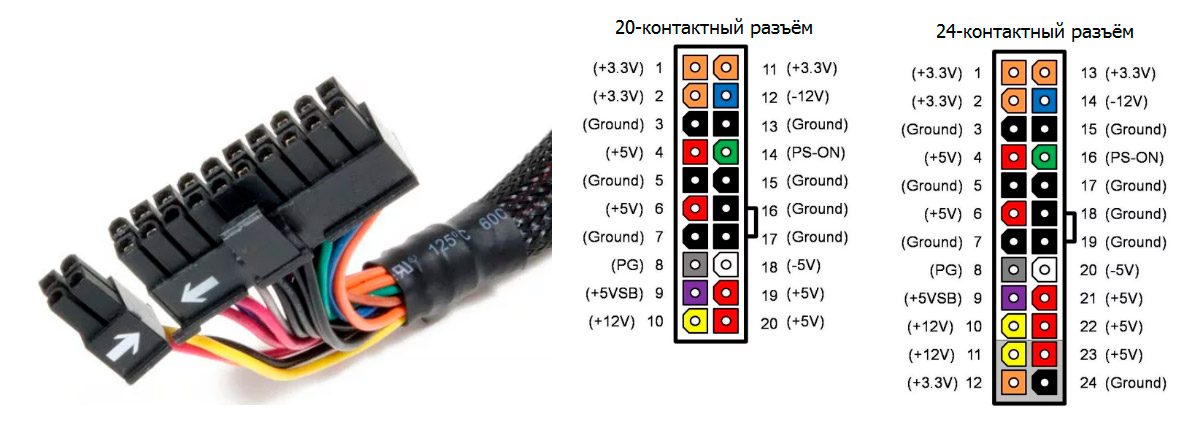

    Что такое дежурка и ШИМ?

    «Дежуркой» называют дежурное питание (+5V), которое всегда присутствует на материнской плате и используется для питания схемы включения (свечение зелёного светодиода на материнской плате компьютера показывает, что на неё подаётся дежурное напряжение с блока питания).

    ШИМ — это аббревиатура, обозначающая Широтно Импульсную Модуляцию. В блоке питания используется микросхема, для управления рабочими напряжениями 3.3V, 5V и 12V и там применена данная технология, поэтому на сленге её просто называют ШИМ.

    В данном блоке питания используется микросхема ШИМ CM6903AG, супервизор WT7510, который следит за сигналом PS_ON и руководит включением/выключением БП, а дежурка построена на контроллере ICE3A1065LJ. Так как блок питания уже не первой свежести и в принципе работает, то подозрение пало на электролиты. Даже если они выглядят вполне нормальными (как в моём случае), это ещё ничего не значит.

    В импульсных блоках питания не малую роль играет ещё такая характеристика конденсаторов, как ESR (Equivalent Series Resistance). Об этом расскажу отдельно, в одной из следующих статей, а также о новом тестере транзисторов и измерите ESR с Aliexpress.

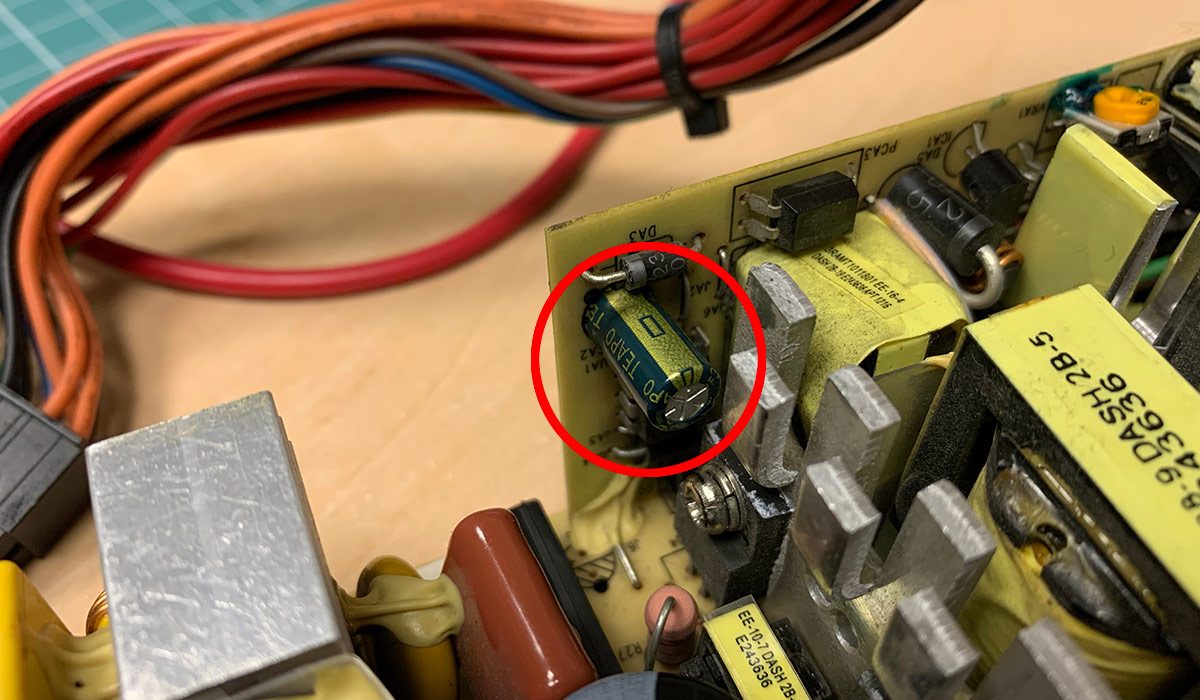

    ESR тестера у меня пока нет, потому на всякий случай заменил все электролиты основной платы на новые. Изменений никаких. Уже отчаявшись, решил посмотреть дополнительную плату, на которой собрана дежурка и заменить мелкие электролиты (они редко выходят из строя). Тут-то и выявилась причина неисправности — конденсатор на 100mF 25V, стоящий в цепи ШИМа на дополнительной плате.

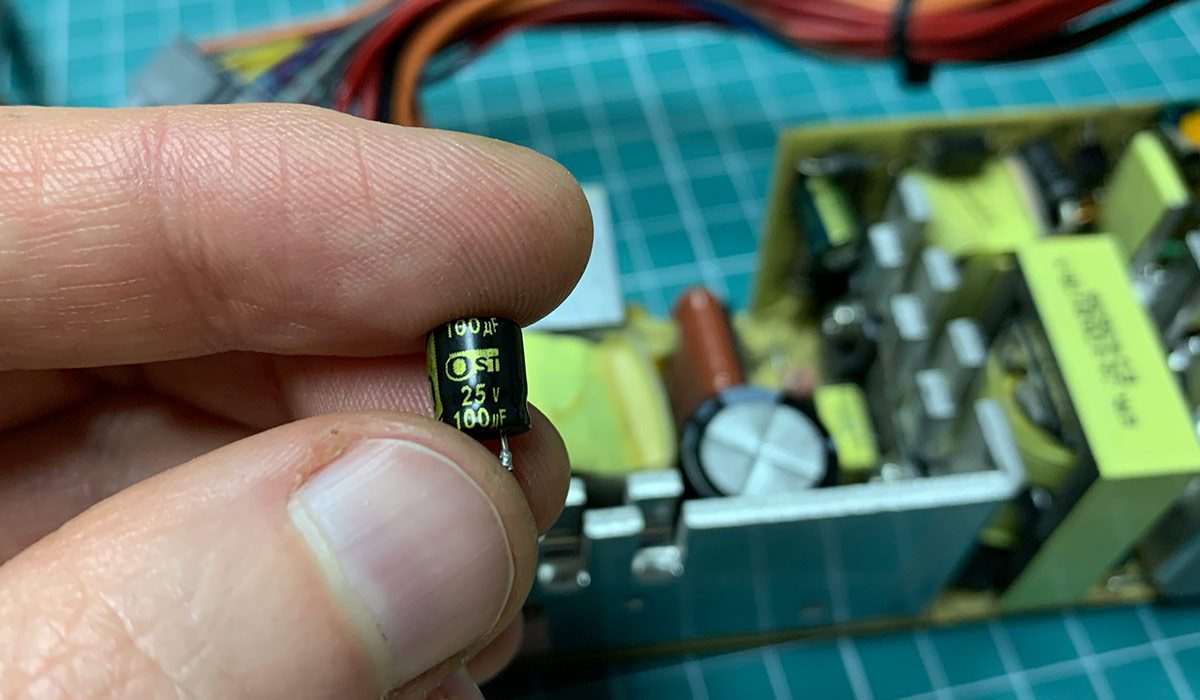

    Заменил его на 100mF 35V и блок питания благополучно заработал. Пока это был мой самый сложный ремонт, потому получил огромное удовольствие от самого процесса.
