СХЕМА BACK UPS

Источник бесперебойного питания, или как в простонародье его называют ЮПС (BACK UPS) — это по сути повышающий преобразователь и зарядное устройство в одном корпусе. Устройство очень полезное, особенно для владельцев ПК. Устройство может автономно питать компьютер, если по каким-то причинам внезапно выключили электричество. К сожалению, встроенный аккумулятор не позволяет питать компьютер в течении долгого времени, поскольку его емкость ограничена 7-ю амперами (в некоторых мощных моделях стоит АКБ до 15-20А). Перейдем к самому аккумулятору.

В источниках бесперебойного напряжения используется закрытый гелиевый или кислотный аккумулятор. Встроенный аккумулятор рассчитан обычно на емкость от 7 до 8 Ампер/час, напряжение — 12 вольт. Аккумулятор полностью герметичен, это позволяет использовать устройство в любом состоянии. Помимо аккумулятора, внутри можно разглядеть громадный трансформатор, в данном случае на 400-500 ватт. Трансформатор работает в двух режимах —

1) как повышающий трансформатор для преобразователя напряжения.

2) как понижающий сетевой трансформатор для зарядки встроенного аккумулятора.

При работе в обычном режиме нагрузка питается отфильтрованным напряжением сети. Для подавления электромагнитных и помех во входных цепях используются фильтры. Если входное напряжение становится ниже или выше установленной величины или вообще исчезает, то включается инвертор, который в нормальном режиме находится в отключенном состоянии. Преобразуя постоянное напряжение батарей в переменное, инвертор осуществляет питание нагрузки от батарей. BACK UPS класса Off-line неэкономично работают в электросетях с частыми и значительными отклонениями напряжения от номинальной величины, поскольку частый переход на работу от батарей уменьшает срок службы последних. Мощность выпускаемых производителями Back-UPS находится в диапазоне 250-1200 ВА. Схема источника бесперебойного напряжения BACK UPS достаточно сложна. В архиве вы можете скачать большой сборник принципиальных схем, а ниже приведены несколько уменьшенных копий — клик для увеличения.

Тут можно встретить специальный контроллер, который отвечает за правильную работу устройства. Контроллер активирует реле, когда сетевое напряжение отсутствует и если бесперебойник включен, то он будет работать как преобразователь напряжения. Если напряжение в сети снова появляется, то контролер отключает преобразователь и устройство превращается в зарядное устройство. Емкость встроенного аккумулятора может хватать до 10 — 30 минут, если, разумеется, устройство питает компьютер. Подробнее почитать про работу и назначение узлов бесперебойника можно почитать в этой книге.

BACK UPS может быть использован в качестве резервного источника питания, вообще рекомендуется иметь каждому дому по бесперебойнику. Если бесперебойный ИП предназначен для бытовых потребностей, то желательно выпаять с платы сигнализатор, он напоминает, что устройство работает как преобразователь, напоминание писком он делает в каждые 5 секунд, а это надоедает. На выходе преобразователя чистые 210-240 вольт 50 герц, но что касается формы импульсов, там явно не чистый синус. BACK UPS может питать любую бытовую технику, в том числе и активную, разумеется, если мощность устройства позволит этого.

Originally posted 2019-04-02 07:33:13. Republished by Blog Post Promoter

Источник

powerman back pro 800 plus не видит сеть

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

  • Диагностика
  • Определение неисправности
  • Выбор метода ремонта
  • Поиск запчастей
  • Устранение дефекта
  • Настройка

Учитывайте, что некоторые неисправности являются не причиной, а следствием другой неисправности, либо не правильной настройки. Подробную информацию Вы найдете в соответствующих разделах.

Неисправности

Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:

  • не включается
  • не корректно работает какой-то узел (блок)
  • периодически (иногда) что-то происходит

Если у Вас есть свой вопрос по определению дефекта, способу его устранения, либо поиску и замене запчастей, Вы должны создать свою, новую тему в соответствующем разделе.

  • О прошивках

    Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

    На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

    • Прошивки ТВ (упорядоченные)
    • Запросы прошивок для ТВ
    • Прошивки для мониторов
    • Запросы разных прошивок
    • . и другие разделы

    По вопросам прошивки Вы должны выбрать раздел для вашего типа аппарата, иначе ответ и сам файл Вы не получите, а тема будет удалена.

  • Схемы аппаратуры

    Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

    • Схемы телевизоров (запросы)
    • Схемы телевизоров (хранилище)
    • Схемы мониторов (запросы)
    • Различные схемы (запросы)

    Внимательно читайте описание. Перед запросом схемы или прошивки произведите поиск по форуму, возможно она уже есть в архивах. Поиск доступен после создания аккаунта.

  • Справочники

    На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

    Marking (маркировка) — обозначение на электронных компонентах

    Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

    Package (корпус) — вид корпуса электронного компонента

    При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

    • DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
    • SOT-89 — пластковый корпус для поверхностного монтажа
    • SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
    • TO-220 — тип корпуса для монтажа (пайки) в отверстия
    • SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
    • TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
    • BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

  • Краткие сокращения

    При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

    Сокращение Краткое описание
    LED Light Emitting Diode — Светодиод (Светоизлучающий диод)
    MOSFET Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора
    EEPROM Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память
    eMMC embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти
    LCD Liquid Crystal Display — Жидкокристаллический дисплей (экран)
    SCL Serial Clock — Шина интерфейса I2C для передачи тактового сигнала
    SDA Serial Data — Шина интерфейса I2C для обмена данными
    ICSP In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования
    IIC, I2C Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами
    PCB Printed Circuit Board — Печатная плата
    PWM Pulse Width Modulation — Широтно-импульсная модуляция
    SPI Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса
    USB Universal Serial Bus — Универсальная последовательная шина
    DMA Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора
    AC Alternating Current — Переменный ток
    DC Direct Current — Постоянный ток
    FM Frequency Modulation — Частотная модуляция (ЧМ)
    AFC Automatic Frequency Control — Автоматическое управление частотой

    Частые вопросы

    После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

    Кто отвечает в форуме на вопросы ?

    Ответ в тему powerman back pro 800 plus не видит сеть как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

    Как найти нужную информацию по форуму ?

    Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

    По каким еще маркам можно спросить ?

    По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.

    Какие еще файлы я смогу здесь скачать ?

    При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.

    Полезные ссылки

    Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

    Источник

    Блог сисадмина

    Добро пожаловать в блог сисадмина-паяльщика

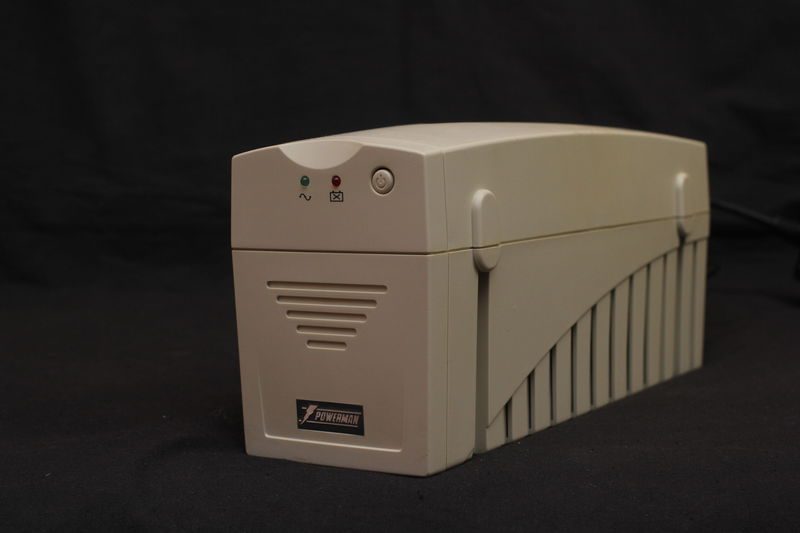

    Обзор и осмотр начинки источника бесперебойного питания (ИБП) Powerman Back Pro 600 Plus

    Интерфейс, разъемы и выходы
    Интерфейс: RS-232

    Питание
    Время реакции: 2 – 4 мс
    Кол-во выходных розеток: 3 компьютерные (IEC-320-C13)
    Максимальная энергия входного импульсного воздействия: 320 Дж/ 2 мс
    Тип выходного сигнала: ступенчатая аппроксимация синусоиды
    Защита от перегрузок: ИБП автоматически выключается, если перегрузка превышает 110% от номинала в течение 10 секунд или 125% от номинала в течение 3 секунд
    AVR: Есть.

    Аккумуляторы
    Аккумуляторы: свинцово-кислотные, герметичные, необслуживаемые
    Время зарядки: 6 – 8 часов
    Размеры сменного аккумулятора (ШхВхГ): 151 х94 х65 мм

    Совместимость
    Поддержка ОС Windows 95, Windows 98, Windows NT

    Комплект поставки и опции
    ПО в комплекте: WinStar 2000

    Прочие характеристики
    Размеры (ширина х высота х глубина): 368 x 148 x 228 мм
    Вес: 6,5 кг (в упаковке)
    Размеры упаковки: 36.3 х 14.6 х 22.1 см
    Вес брутто: 5.9 кг

    Плата с передней панели. Та самая кнопка и два светодиода.

    Переходим к основной плате. Схема зарядки АКБ выполнена на LM317T. Установлена ЛМ-ка на радиатор. В общем ничего нового, как и везде

    Инвертор выполнен на четырех транзисторах FQP50N06 от Fairchild Semiconductor, теперь уже в настоящее время ON Semiconductor.

    На этом все, спасибо за внимание! ИБП не включался, понятия не имею и его работоспособности.
