VEF Radiotehnika RRR FA- 71 50

Усилитель полный VEF- Radiotehnika FA -71 50 предназначен для усиления, оперативного управления и коммутации звуковых сигналов при работе в составе комплекса бытовой радиоаппаратуры.

Усилитель состоит из двух каналов усиления с общим источником питания. В усилителе имеется схема защиты, предотвращающая его повреждение при перегреве, перегрузке по мощности и коротком замыкании в нагрузке. Параллельное включение, обеспечивающее малый коэффициент загрузки оконечных транзисторов, и развитая схема защиты гарантируют высокую надежность усилителя. Электронная коммутация входных сигналов и электронное управление этой коммутацией позволяют осуществлять оперативный выбор источников программ. Встроенный графический эквалайзер значительно расширяет возможность регулировки тембра прослушиваемой программы.

  • Возможность подключения 4 источников сигналов: электропроигрывателя, тюнера и двух магнитофонов.
  • Возможность подключения двух пар акустических систем и их независимую коммутацию.
  • Возможность подключения стереотелефонов.
  • Возможность прослушивания сигнала в режимах «стерео» или «моно».
  • Возможность тонкомпенсации при малых уровнях громкости и ступенчатого уменьшения громкости.
  • Возможность ограничения диапазона эффективно воспроизводимых частот.
  • Возможность перезаписи с одного магнитофона на другой.
  • Возможность записи (или перезаписи) на магнитофон сигнала одного источника и одновременного воспроизведения сигнала от другого источника программ.
  • Возможность одновременной записи на оба магнитофона.
  • Индикацию включения (свечение индикатора приоритетного входа).
  • Индикацию подключенного входа, пиковой музыкальной выходной мощности по каждому каналу.
  • Графический эквалайзер 63 Гц, 250 Гц, 1кГц, 4 кГц, 16 кГц.

Источник

Hi-Fi и High-End техника или энциклопедия звука и видео

ЗВУКОМАНИЯ

Hi-Fi и High-End техника или энциклопедия звука и видео

Редкие усилители СССР — Электроника T1-040, Radiotehnika FA-7150, Электроника 001

Редкие усилители СССР — Электроника T1-040, Radiotehnika FA-7150, Электроника 001

Привет всем любителям хорошего звука эта статья посвящена 3 редким усилителям СССР: Электроника T1-040, Radiotehnika FA-7150, Электроника 001. Ну начнём пожалуй с Электроника T1-040 – это усилитель высшего класса выпускался с 1978 года Винницким заводом «Ореол».

Редкие усилители СССР — Электроника T1-040, Radiotehnika FA-7150, Электроника 001

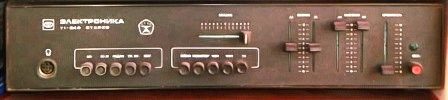

Электроника T1-040

В этот советский усилитель можно одновременно подключить несколько источников сигнала, а потом и переключать их коммутатором входов. Также имеется разъем для наушников, ползунковые регуляторы ВЧ и НЧ, регуляторы громкости, и даже кнопка тонкомпенсация. Также выпускался похожий Электроника T1-002.

Дизайн очень простейший без изысков и приукрас. Звучание у Электроника T1-040 если честно не понравилось очень глухое и совсем безжизненное, хотя с акустикой S-30 «сыгрался» хорошо, но опять же это всё нач. уровень — чуть лучше компо-колонок не более.

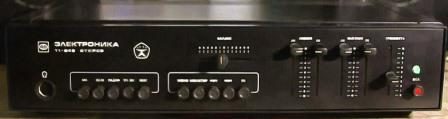

Электроника T1-040 elektronika_t1_002 Электроника T1 040

Не рекомендую этот усилитель СССР к покупке если цена превышает 1000 рублей. Ведь вы сами знаете, винтаж это такая штука может сломаться через 2 дня, придется только выросить, потому как ремонт выйдет дороже, лучше купить на авито такой же или аналогичный, а может работать еще 10лет, в общем лотерея, как в Алиэкспрессе))).

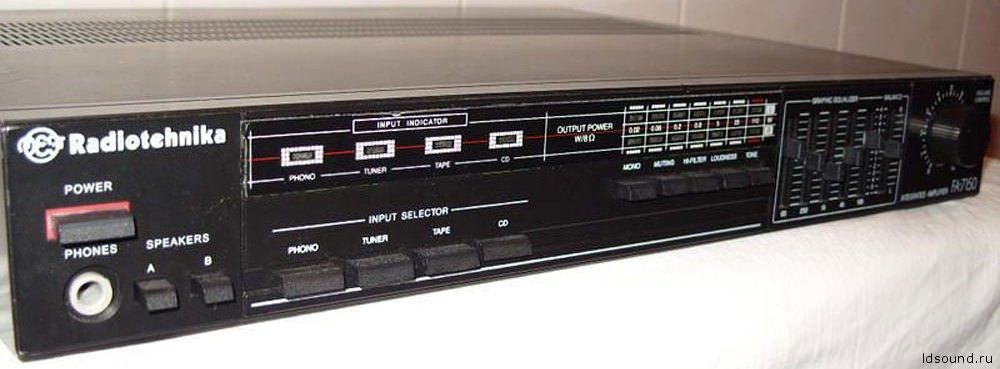

Radiotehnika FA-7150

Еще один интересный и очень редкий советский усилитель Radiotehnika FA-7150, который выпускался аж с 2000 года таким популярным тогда предприятием «VEF-Radiotehnika», видимо усилитель Радиотехника ФА-7150 был новой моделью известного Радиотехника у7111

радиотехника у7111

Кстати, усилитель состоит из 2х каналов усиления с общим источником питания. В Radiotehnika FA-7150 имеется схема защиты, которая предотвращает его повреждение при перегревании, перегрузкам по мощности, а также коротком замыкании в нагрузках.

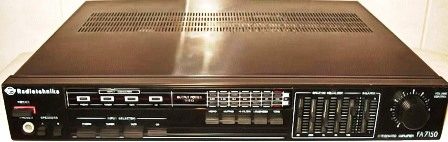

radiotehnika_fa 7150

Тем не менее, параллельное включение, обеспечивает малый коэффициент загрузки транзисторов, и лучшая схема защиты. Не понравился, опять же, как и в предыдущей модели 7111 встроенный эквалайзер, который не отключается, хотя он существенно расширяет возможность регулировки тембров, но он лишний.

radiotehnika_fa7150

Усилитель Радиотехника ФА-7150 обеспечивает: подключение 4х источников сигнала, а также 2ух пар колонок и их коммутацию, наушников, режимы «стерео» или «моно», ТК – тонкомпенсации (т.е. при небольших уровнях громкости и ступенчатого уменьшения самой громкости), имеет индикацию подключенного входа, а также пиковой музыкальной выходной мощности на каждый канал. Кстати выходная мощность 2х70 Вт, а вот пиковая аж 200 Вт.

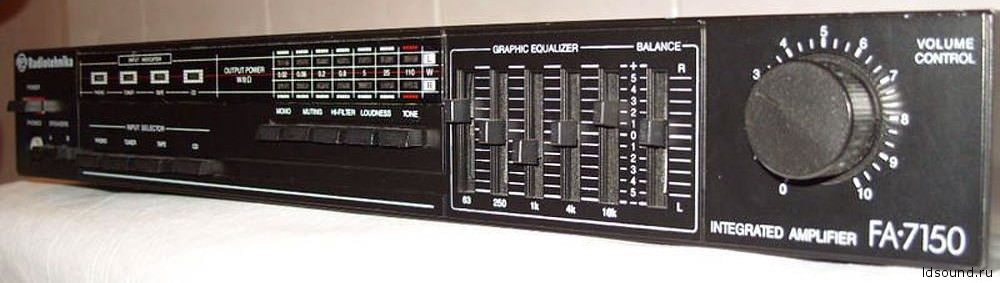

Radiotehnika FA 7150

Звучание обычное, чем то напоминает бюджетные Кэмбриджы АМ5 или АМ10 , такое же тухлое и безжизненное, лишь для обычных не переделанных колонок Radiotehnika С-90 усилитель FA 7150 пойдет, но слушать на таком аппарате музыку не рекомендую, для более лучшего высококачественного воспроизведения нужны более лучший усилитель, колонки и ЦАП. Хотя любителям безмерной громкости и «пораздражать соседей» — данный редкий советский усилитель Radiotehnika FA-7150 очень понравится.

Ламповый Фонокорректор недорого

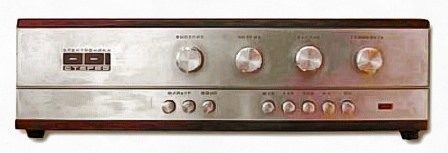

Электроника-001

Но самый интересный, по моему мнению советский усилитель из этой троицы выделяется Электроника-001, который выпускался аж с 1974 года небольшим тиражем. Следует отметить такие преимущества данного усилителя Электроника 001 стерео, как применение низкоомного входа с дополнительной коррекцией и усилением, а также использование нестабилизированного выпрямителя со средней точкой, который позволил избавится от выходных разделительных и большой емкости конденсаторов.

elektronika001s

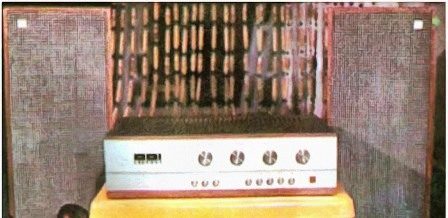

Еще из плюсов хочется отметить, что в комплекте шли 2 колонки, в которых установлено в одной акустике по 2шт.НЧ — 4ГД28, 1шт. среднечастотник 4ГД-8Е и 1шт. высокочастотник ЗГД-31. Вес усилителя около 9 кг.

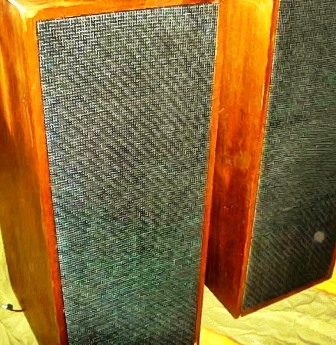

elektronika001s акустика

Выглядит он хорошо как настоящий Hi-Fi усилитель с минимумом «кнопочек-улучшайзеров», но плохо, что он массово не выпускался — довольно неплохой комплект.

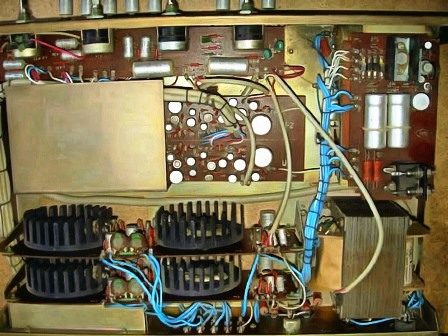

усилителя Электроника 001 внутри

По звуку аппарат Электроника 001 конечно уже более «серьёзнее», чем Радиотехника ФА-7150 и Электроника T1-040 (Электроника T1-002) особенно в комплекте с родными колонками. Хотя все эти аппараты усилительные проиграют по звуку вот такому усилителю или такому.

elektronika 001

Если вы являетесь производителем, импортером, дистрибьютором или агентом в области воспроизведения звука и хотели бы связаться с нами, пожалуйста, свяжитесь со мной в ВК или по эл. почте: anl555@bk.ru

Вам нужен хороший усилитель для наушников, новый ламповый усилитель или отличный ЦАП, плеер, наушники, АС или другая звуковая техника, (усилитель, ресивер и т.д.) то пишите в ВК, помогу выгодно и с гарантией приобрести хорошую звуковую технику…

По всем вопросам Пишите мне на эл. почту: anl555@bk.ru или ВК https://vk.com/zvukomaniyak или https://ok.ru/aleksandr.levchuk2

Не забывайте сохранять нас в закладках! (CTRL+SHiFT+D)

Подписывайтесь, комментируйте, делитесь в соц.сетях. Желаю удачи в поиске именно своего звука!

На нашем сайте Звукомания есть полезная информация по звуку и видео, которая пригодится для каждого, причем на каждый день, мы обновляем сайт «Звукомания» постоянно и стараемся искать и писать только отличную, проверенную и нужную информацию.

Если вы хотите узнать больше об этой теме, и быть в курсе, пожалуйста, подпишитесь на наш сайт

Источник

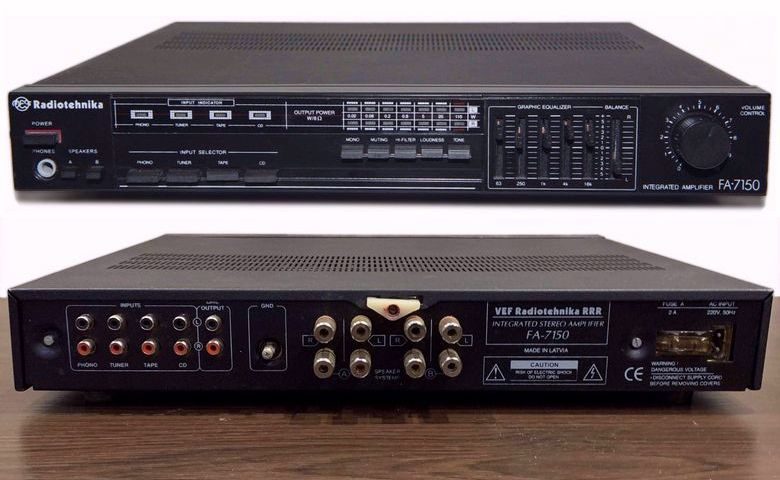

Radiotehnika FA-7150 stereo

Изготовитель: “VEF-Radiotehnika”, с 2000 года.

Назначение: для усиления, оперативного управления и коммутации звуковых сигналов при работе в составе комплекса бытовой радиоаппаратуры.

Технические характеристики:

Неравномерность АЧХ в диапазоне 10-30000: ±3 дБ

Неравномерность АЧХ в диапазоне 20-20000 Гц: ±1 дБ

Номинальная выходная мощность: 70 Вт/4 Ом

Максимальная мощность: 100 Вт/4 Ом

Пиковая выходная мощность: 220 Вт/4 Ом

Отношение сигнал/взвешенный шум: 76 дБ

Средняя потребляемая мощность от сети: 75 Вт

Габаритные размеры (ШхВхГ): 431х72х360 мм

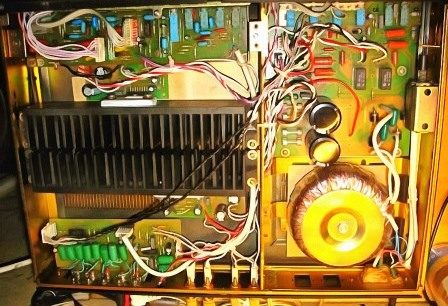

Усилитель состоит из двух каналов усиления с общим источником питания. В усилителе имеется схема защиты, предотвращающая его повреждение при перегреве, перегрузке по мощности и коротком замыкании в нагрузке. Параллельное включение, обеспечивающее малый коэффициент загрузки оконечных транзисторов, и развитая схема защиты гарантируют высокую надежность усилителя. Электронная коммутация входных сигналов и электронное управление этой коммутацией позволяют осуществлять оперативный выбор источников программ. Встроенный графический эквалайзер значительно расширяет возможность регулировки тембра прослушиваемой программы. В сравнении с моделью У-7111 усилитель сильно доработан, в нем применен тороидальный трансформатор, электролитические конденсаторы фильтрации блока питания подняты в емкости до 10000 мкФ, в оконечном каскаде использованы микросхемы TDA7294 (по одной на канал).

Усилитель обеспечивает:

  1. Возможность подключения 4 источников сигналов: электропроигрывателя, тюнера и двух магнитофонов.
  2. Возможность подключения двух пар акустических систем и их независимую коммутацию.
  3. Возможность подключения стереотелефонов.
  4. Возможность прослушивания сигнала в режимах “стерео” или “моно”.
  5. Возможность тонкомпенсации при малых уровнях громкости и ступенчатого уменьшения громкости.
  6. Возможность ограничения диапазона эффективно воспроизводимых частот.
  7. Возможность перезаписи с одного магнитофона на другой.
  8. Возможность записи (или перезаписи) на магнитофон сигнала одного источника и одновременного воспроизведения сигнала от другого источника программ.
  9. Возможность одновременной записи на оба магнитофона.
  10. Индикацию включения (свечение индикатора приоритетного входа).
  11. Индикацию подключенного входа, пиковоймузыкальной выходной мощности по каждому каналу.
  12. Графический эквалайзер 63 Гц, 250 Гц, 1000 Гц, 4000 Гц, 16000 Гц.

Источник

Radiotehnika FA-7150 — аудиофильский усилитель

Всем привет! С вами Дядя Джек!

Написал сейчас статью про Радиотехника У101. А сам вдруг вспомнил, что я же слышал Radiotehnika FA-7150. А ее выпускать начали в 2000м году.

И вот повспоминал повспоминал. И примерно вспомнил как эта штука звучит.

Ведь это аудиофильский усилитель. Хотя аудиофильские принципы он не соблюдает.

источник фото http://rw6ase.narod.ru/00/us_b/radiotehnika_fa7150.html

Выдает он 2 по 70. Потребляет 135. Все по заграничному! Выдаем 140 ватт потребляя 135.

Можно я вилку в выходные клеммы вставлю и в Теслу его положу? Похоже должен помочь с главной проблемой Теслы при поездках на море. А то у нее такая сильная розеткозависимость просыпаестя в дальних поездках.

Ладно ладно. Хватит дурака валять. Современный аппарат, с современными характеристиками. Что с него взять?

Самое главное антиаудиофильское здесь это само собой 5-ти полосный эквалайзер.

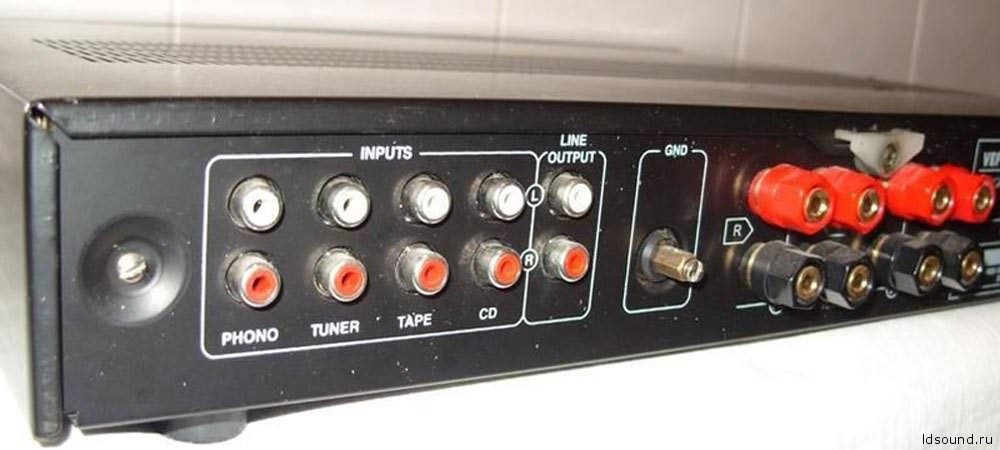

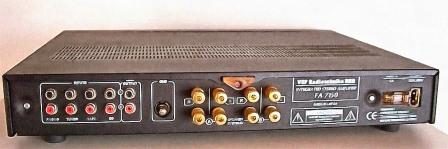

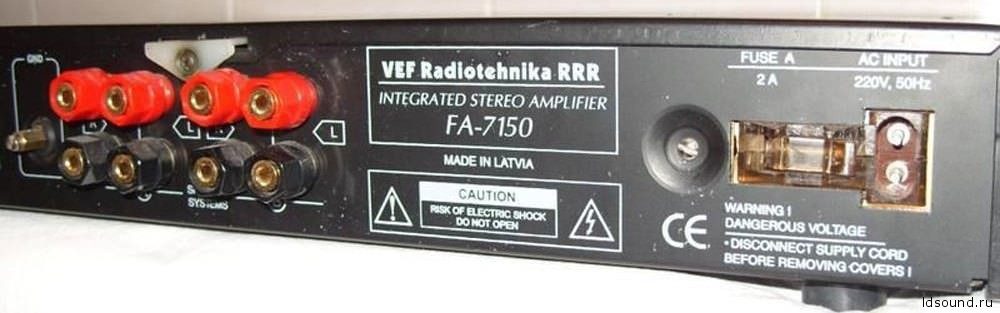

А вот сзади у него необычная красота. Все разъемы на тюльпанах.

Даже земля для фонокорректора имеется.

И выход на 2 пары колонок.

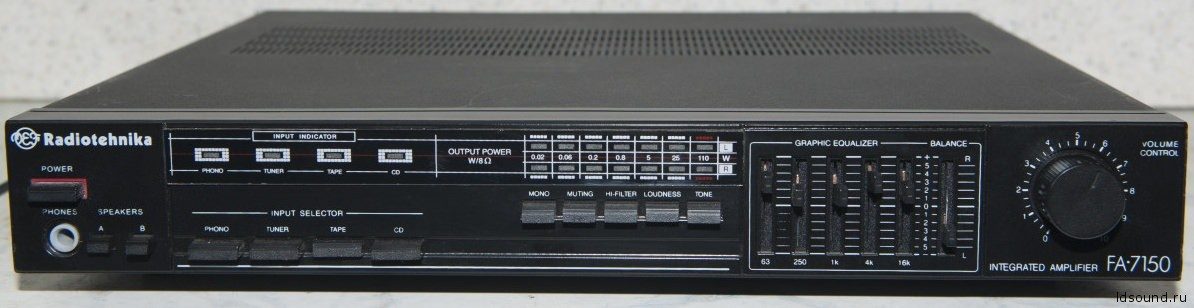

А спереди еще и индикатор выходного сигнала на светодиодах.

На звук здесь все по-аудиофильски. Мягкий детальный верх, объемная бодрая серединка, быстрый, прозрачный, упругий бас.

Вообще-то звук как и в прошлой статье на Ротел похож. Хотя по верхам здесь больше Кэмбридж. Выходит этакая смесь Ротела и Кэмбриджа.

В общем явно поработали над схемой.

Посмотрел и схему. Конечно я в них таких еще дуб. Вроде как пред тут на микросхемах. А вроде как они же и селекторы входов. И вот я не понял как это так?

Корректор с диф-каскадом — это мне тоже пока вообще не по силам. За ним вроде как микросхема, а после еще один транзистор.

В мощнике наблюдается диф-каскад на каскодовом токовом зеркале. Это вроде как говорят весьма серьезная штука.

На выходе правда какая-то странная штука. Там стоят по 2 транзистора получающие одинаковый сигнал в базы, а их эмиттеры подключены через резисторы с каким-то нереально малым сопротивлением. В 1 Ом. Да еще паралельно по 2 шутки стоят. Это ж вообще 0.5 Ома выходит.

А обратная связь приходит в диф-каскад с обеих сторон. В одно плечо с одной кривой ачх, а в другое с другой. Или я опять чего не понял?

В общем лес дремучий, но звучит значительно лучше, чем 101я.

И ведь хочется разобраться с этими транзисторными зарослями!

Источник
