Reflex – умные решения

Прошлый 2014 год стал для компании Reflex определенной вехой, поскольку инновации, представленные компанией, являются частью глобального процесса: проанализирован весь спектр продукции компании, активизированы все контакты на рынке и последовательно переосмыслена деятельность и ее перспективы. Результат сформулирован в виде новой концепции развития предприятия – «умные решения». Это ответ на потребность в новых перспективах развития, объединяющих технические инновации с уже успешно зарекомендовавшими себя на рынке решениями.

Инновационный контроллер Reflex Control

С 2014 года управление установками поддержания давления, системами подпитки и деаэрации производится с использованием единственного инновационного контроллера. Reflex Control обеспечивает максимальный комфорт при управлении и упрощает значительным образом процесс монтажа, эксплуатации и технического обслуживания комплексных систем.

Блок управления доступен в двух исполнениях с различными панелями управления.

В модели Control Touch имеется сенсорный экран с текстовым меню, встроенное руководство по эксплуатации, а также подсказки.

Для малогабаритных серий в качестве альтернативы предлагается также кнопочный вариант Control Basic. Он имеет туже структуру при чуть меньшем количестве функций.

Доверяя решениям Reflex, вы убедитесь в их эффективности, безопасности, а также соответствии современным требованиям, предъявляемым к системам отопления, холодоснабжения и водоснабжения сегодня или в будущем

Все преимущества Reflex Control полностью раскрываются при использовании в комплексных решениях. Объединение компонентов в систему осуществляется без каких- либо проблем благодаря единой программе управления. Например, можно параллельно использовать два блока управления или соединить и согласовать работу до 10 установок поддержания давления по схеме Master–Slave. Для интеграции блоков управления Control в автоматизированную систему управления зданиями доступны дополнительные модули входов/выходов и шинные модули с необходимыми интерфейсами.

Интуитивно понятное управление с помощью сенсорного дисплея.

Простая структура текстового меню, а также встроенное руководство по эксплуатации и подсказки.

Встроенные программы управления давлением, деаэрацией и подпиткой.

Постоянная индикация важных параметров.

Интеллектуальное управление с помощью Plug-&-Play.

Анализ и сохранение важных технологических данных.

Большое количество интерфейсов (в том числе 1 беспотенциальный цифровой контактный счетчик расхода воды, 2 аналоговых конфигурируемых выхода, 2 RS485, 1 TTL, разъемы для установки модуля Bluetooth, модулей HMS, KNX, а также SD-карты).

Режим Master–Slave и режим параллельной работы доступны в качестве опции.

В малогабаритных продуктах серий Reflexomat и Variomat, а также в системах подпитки Fillcontrol и установках деаэрации Servitec используется Control Basic.

В данном случае управление производится посредством кнопок. Блок управления оснащен 2 строчным ЖК-дисплеем. Система имеет функцию сигнализации о возникновении неполадок, а также интерфейс RS 485 и цифровой контактный счетчик расхода воды. В остальном конструкция соответствует сенсорной версии, возможности подключения и интеграции в системы управления зданиями идентичны.

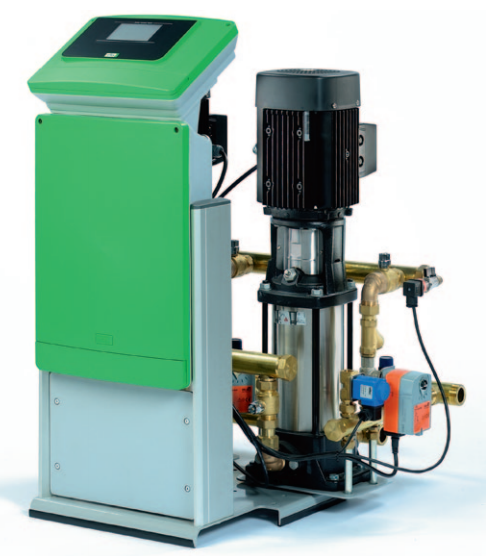

Установки поддержания давления Reflex

поддерживают давление в системе с очень малым колебанием;

производят деаэрацию воды в системе и осуществляют автоматическую подпитку.

Предусмотрена возможность интегрирования установки в любую современную систему диспетчеризации зданий. Высокая эффективность работы установок поддержания давления Reflex была доказана специалистами Дрезденского технического университета и подтвердилась в процессе эксплуатации на большом количестве объектов (табл. 1, 2).

Промышленные установки поддержания давления Reflex Variomat Giga

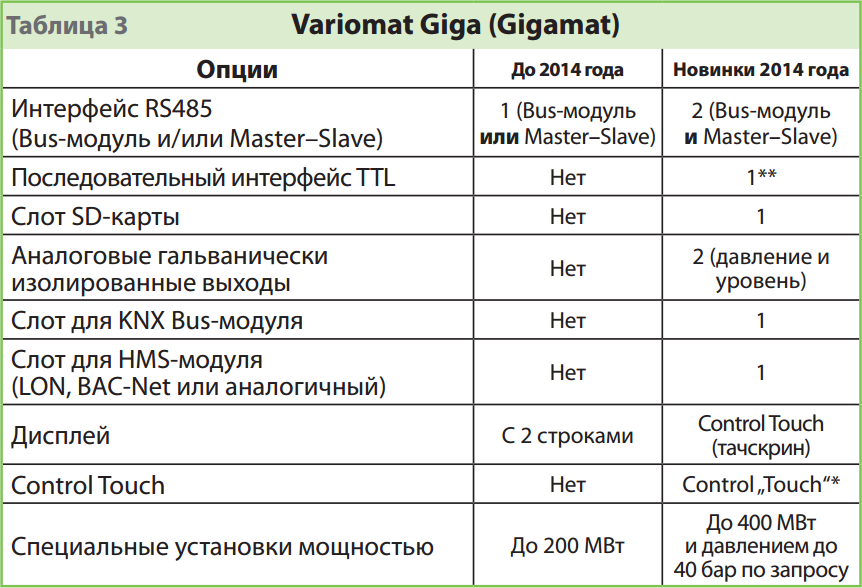

Установки (табл. 3) предназначены для использования в системах промышленного и централизованного теплоснабжения. В системах с тепловой мощностью до 60 МВт применяются установки Reflex Variomat Giga модульной сборки. Благодаря возможности различных комбинаций управляющих устройств и гидравлических модулей достигается вариативность исполнения оборудования в соответствии с желанием клиента при соблюдении высоких стандартов качества.

Установки вакуумной дегазации Reflex Servitec

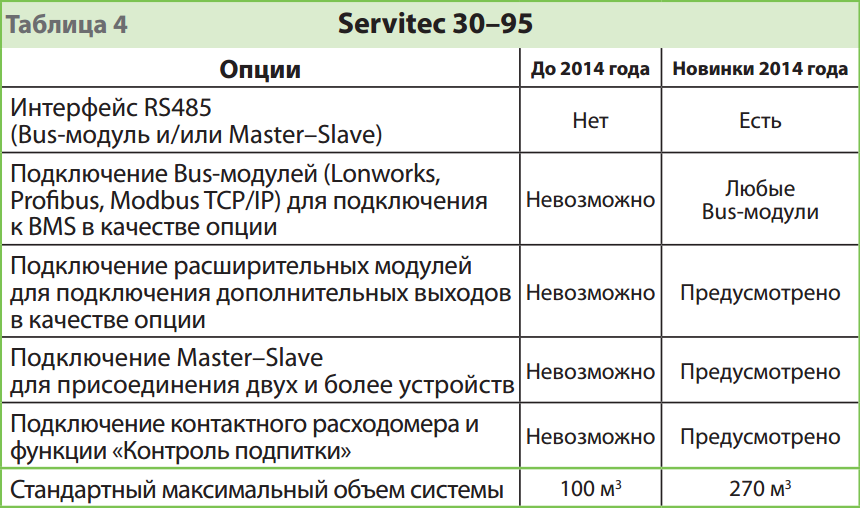

Reflex Servitec – современное и недорогое устройство для автоматической централизованной деаэрации во всей системе до самых верхних этажей. Серия Servitec (табл. 4) предлагает надежную защиту от растворенных в теплоносителе/холодоносителе газов в малых и больших системах за счет активного удаления даже растворенных газов. Это производится путем удаления части воды из системы, дегазации в вакууме Servitec и возврата обратно в систему практически свободной от газа. Контролируемые автоматически шаровые клапаны гарантируют постоянный поток независимо от степени повышения давления в системе. Стандартный диапазон достаточен для систем до 270 м 3 .

Глубокое понимание специфики, многолетний практический опыт и оптимально подобранная техника позволяют Reflex создавать действительно комплексные решения. Доверьтесь решениям Reflex и убедитесь в их эффективности и безопасности, а также соответствии современным требованиям, предъявляемым к системам отопления, холодоснабжения и водоснабжения сегодня или в будущем.
