RGB-светодиоды: как они работают, внутреннее устройство, как подключить, RGB-led и Arduino

Многоцветные светодиоды, или как их еще называют RGB, используются для индикации и создания динамически изменяющейся по цвету подсветки. Фактически ничего особенного в них нет, давайте разберемся, как они работают и что такое RGB-светодиоды.

Внутреннее устройство

На самом деле RGB-светодиод – это три одноцветных кристалла совмещенные в одном корпусе. Название RGB расшифровывается, как Red – красный, Green – зеленый, Blue – синий соответственно цветам, которые излучает каждый из кристаллов.

Эти три цвета являются базовыми, и на их смешении формируется любой цвет, такая технология давно применяется в телевидении и фотографии. На картинке, что расположена выше, видно свечение каждого кристалла по отдельности.

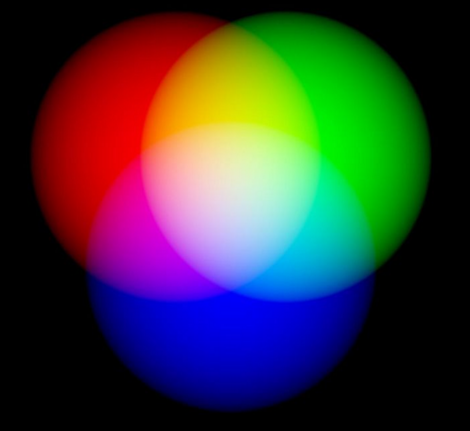

На этой картинке вы видите принцип смешивания цветов, для получения всех оттенков.

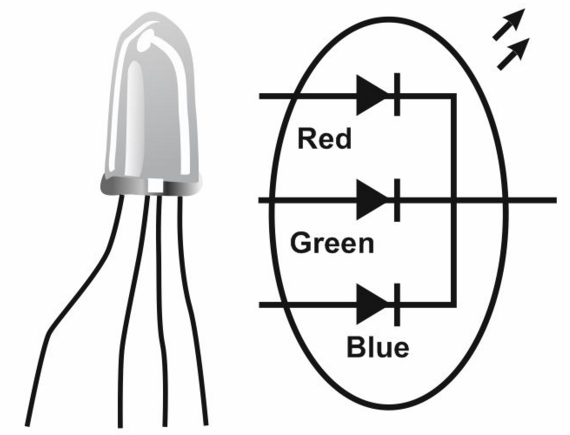

Кристаллы в RGB-светодиоды могут быть соединены по схеме:

В первых двух вариантах вы увидите, что у светодиода есть 4 вывода:

Или 6-тью выводами в последнем случае:

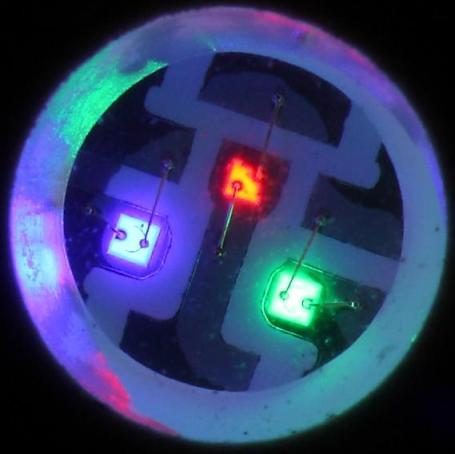

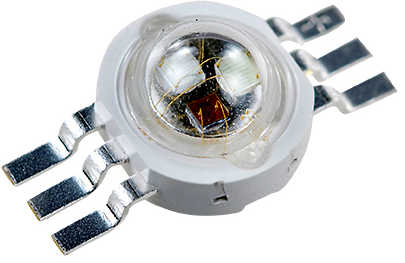

Вы можете видеть на фотографии под линзой четко видны три кристалла.

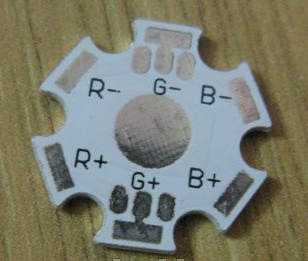

Для таких светодиодов продаются специальные монтажные площадки, на них даже указывают назначение выводов.

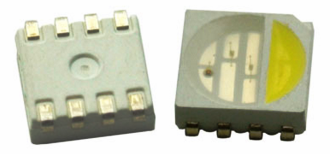

Нельзя оставить без внимания и RGBW – светодиоды, их отличие состоит в том, что в их корпусе есть еще один кристалл излучающий свет белого цвета.

Естественно не обошлось и без лент с такими светодиодами.

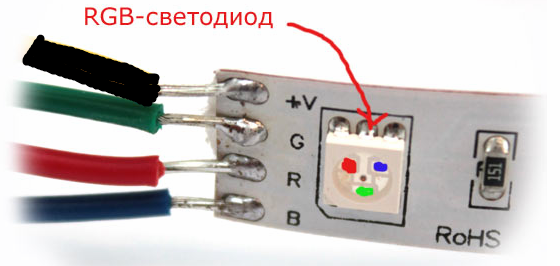

На этой картинке изображена лента с RGB-светодиодами типа SMD 5050, собранные по схеме с общим анодом, регулировка интенсивности свечения осуществляется путем управления «-» (минусом) источника питания.

Для изменения цвета RGB-ленты используются специальные RGB-контроллеры – устройства для коммутации напряжения подаваемого на ленту.

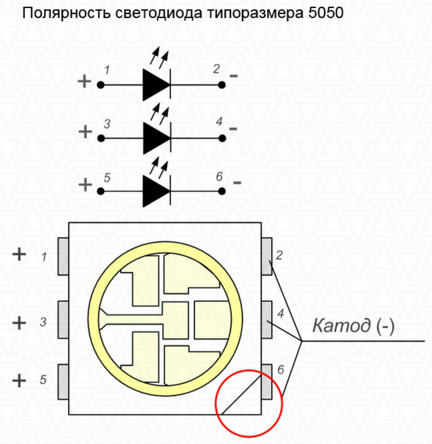

Вот цоколевка RGB SMD5050:

И ленты, особенностей работы с RGB-лентами нет, всё остается также как и с одноцветными моделями.

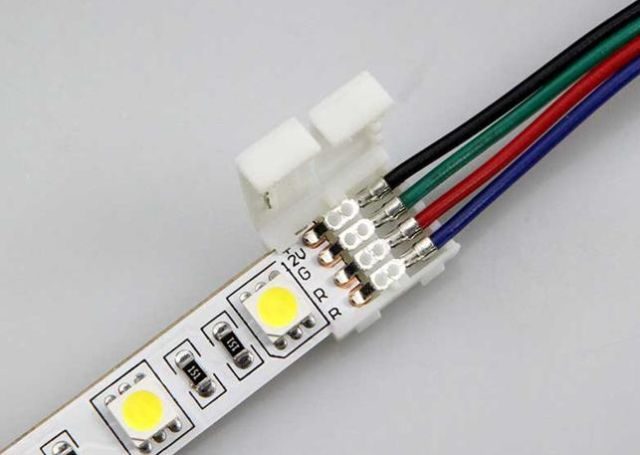

Для них есть и коннекторы для подсоединения светодиодной ленты без пайки.

Вот распиновка 5-ти мм РГБ-светодиода:

Как изменяется цвет свечения

Регулировка цвета осуществляется путем регулировки яркости излучения каждым из кристаллов. Мы уже рассматривали способ регулировки яркости светодиодов с помощью ШИМ-контроллера.

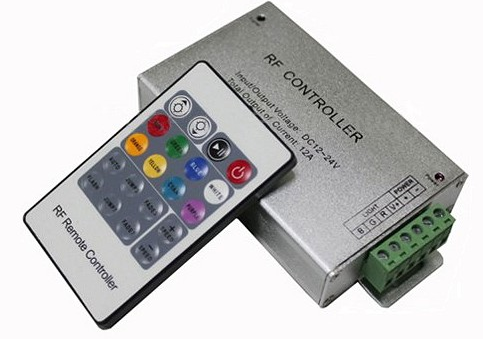

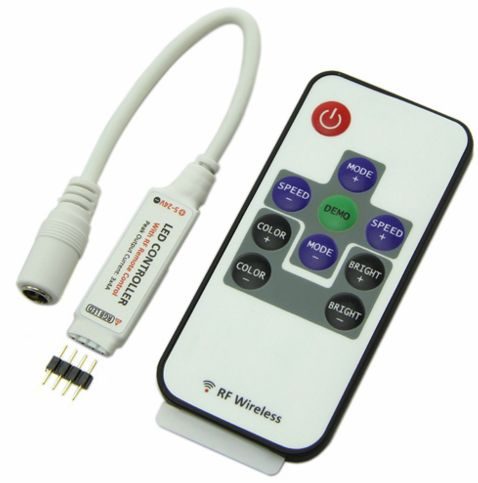

RGB-контроллер для ленты работает по такому же принципу, в нём стоит микропроцессор, который управляет минусовым выводом источника питания – подключает и отключает его от цепи соответствующего цвета. Обычно в комплекте с контроллером идёт пульт дистанционного управления. Контроллеры бывают разной мощности, от этого зависит их размер, начиная от такого миниатюрного.

Да такого мощного устройства в корпусе размером с блок питания.

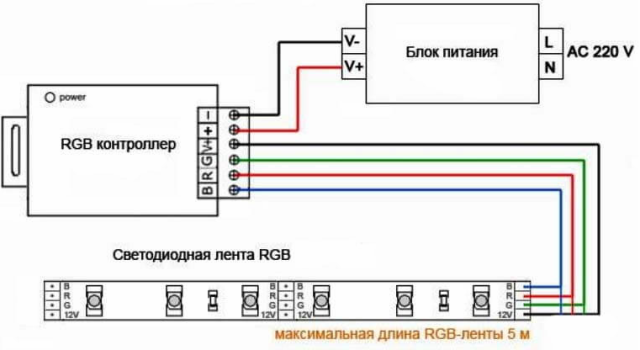

Они подключаются к ленте по такой схеме:

Так как сечение дорожек на ленте не позволяет подключать последовательно с ней следующий отрезок ленты, если длина первого превышает 5м, нужно подключать второй отрезок проводами напрямую от РГБ-контроллера.

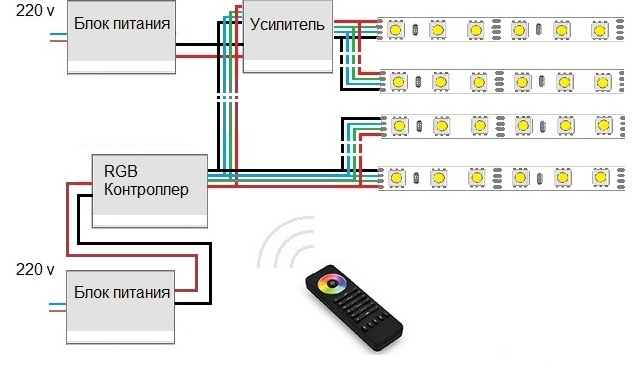

Но можно выйти из положения, и не тянуть дополнительных 4 провода на 5 метров от контроллера и использовать RGB-усилитель. Для его работы нужно протянуть всего 2 провода (плюс и минус 12В) или запитать еще один блок питания от ближайшего источника 220В, а также 4 «информационных» провода от предыдущего отрезка (R, G и B) они нужны для получения команд от контроллера, чтобы вся конструкция светилась одинаково.

А к усилителю уже подключают следующий отрезок, т.е. он использует сигнал с предыдущего куска ленты. То есть вы можете запитать ленту от усилителя, который будет расположен непосредственно возле неё, тем самым сэкономив деньги и время на прокладку проводов от первичного RGB-контроллера.

Регулируем RGB-led своими руками

Итак, есть два варианта для управления RGB-светодиодами:

1. Использовать три независимых ШИМ-контроллера и регулировать яркость каждого из кристаллов вручную.

2. Использовать микроконтроллер с ШИМ-выходами.

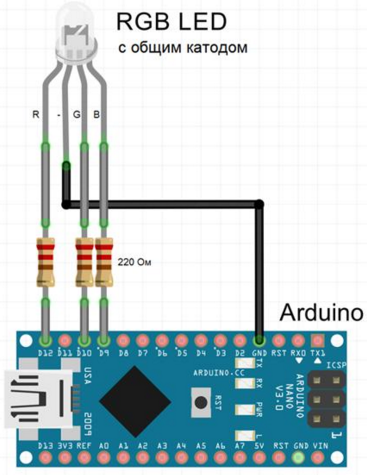

Чтобы управлять светодиодом с Arduino – используйте вот эту схему:

Обратите внимание выводы R, G и B у светодиода подключаются к ШИМ-пинам Ардуины.

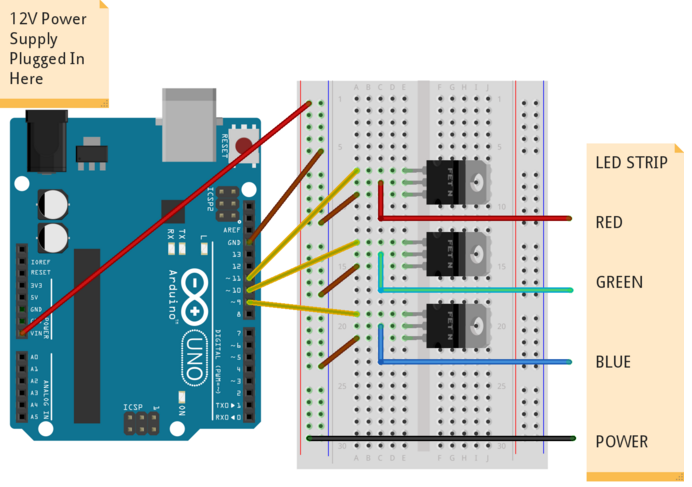

Для управления мощной RGB-лентой схема не имеет принципиальных отличий, за исключением того, что подключается она к микроконтроллеру через усилители – транзисторы.

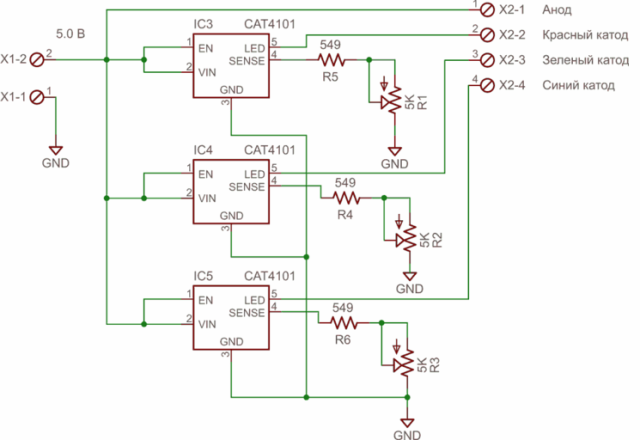

Вот вариант схемы без использования ардуин и других микроконтроллеров, с помощью трёх драйверов CAT4101, способных выдавать ток до 1А.

Однако сейчас достаточно дешево стоят контроллеры и если нужно регулировать светодиодную ленту – то лучше приобрести готовый вариант. Схемы с ардуино гораздо проще, тем более вы можете написать скетч, с которым вы будете либо вручную задавать цвет, либо перебор цветов будет автоматическим в соответствии с заданным алгоритмом.

RGB-светодиоды позволяют сделать интересные световые эффекты используются в дизайне интерьеров, как подсветка для бытовой техники, для эффекта расширения экрана телевизора. Особых отличий при работе с ними от обычных светодиодов – нет.

Источник

RGB светодиоды и ленты

Немного теории

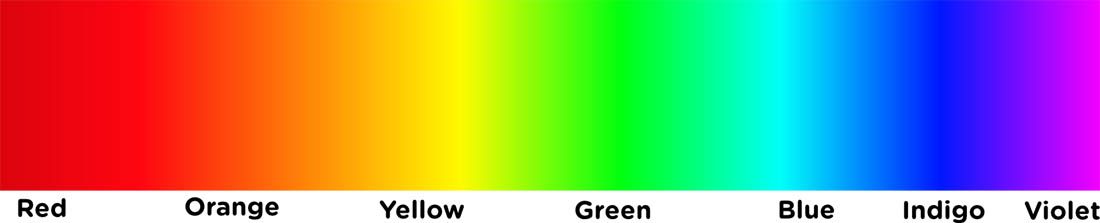

Я думаю все знают, что свет – это поток фотонов, но в то же время он является электромагнитной волной, излучением. Человеческий глаз воспринимает очень узкий диапазон этого излучения: приблизительно от 390 до 790 ТГц (террагерц), так называемое видимое излучение или видимый свет. “Ориентироваться” в этом диапазоне электромагнитного излучения принято в обратной величине – длине волны, измеряемой в данном случае в нанометрах (нм): человеческий глаз видит излучение в диапазоне от

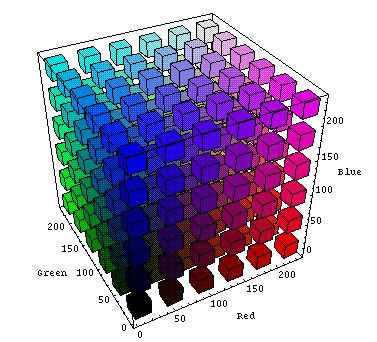

800 нм (красный). Между синим и красным есть ещё один важный цвет – зелёный: Красный (Red, R), зелёный (Green, G) и синий (Blue, B) являются основными цветами: смешивая эти три цвета в разных пропорциях можно получить плюс-минус все остальные цвета. Этот наглядный “двухмерный” случай с кругами вы тоже скорее всего видели. Если раскручивать тему дальше, то можно задаться интенсивностью каждого цвета и получить итоговый цвет как функцию от трёх переменных, или же трёхмерное цветовое пространство RGB. Если интенсивности всех трёх цветов равны нулю – получится чёрный цвет, если все три максимальны – белый, а всё что между – оттенки: На картинке выше интенсивность каждого цвета представлена диапазоном 0-255. Знакомое число, не правда ли? Всё верно, в большинстве применений диапазон каждого цвета кодируется одним байтом, потому что это удобно с точки зрения программирования и достаточно с точки зрения глаза: три цвета – три байта – 256*256*256 == 16.8 миллионов оттенков. Да, именно эта цифра часто фигурирует в рекламах смартфонов и телевизоров, и именно столько оттенков мы можем абсолютно не напрягаясь получить при использовании Arduino и RGB светодиодов, о чём и поговорим в этом уроке.

RGB светодиоды

RGB светодиод представляет собой по сути три светодиода в одном корпусе. Чтобы не плодить лишние выводы, все аноды или катоды светодиодов объединяются и получается 4 контакта: R, G, B и общий. Общим может быть как минус-катод (Common Cathode), так и плюс-анод (Common Anode): Также на этой картинке показана распиновка типичного RGB светодиода: самая длинная нога – общий вывод, крайняя рядом с ней – красный, с другой стороны зелёный дальняя крайняя – синий. К Arduino такой светодиод подключается точно так же, как если бы мы подключали три отдельных светодиода (читай предыдущий урок про светодиоды): на каждый цвет нужен токоограничивающий резистор, а общую ногу нужно подключать в зависимости от того, анод она или катод. Можно управлять каждым цветом точно так же, как если бы это были отдельные светодиоды. Также не забываем про подключение: если у светодиода общий катод, то высокий сигнал ( digitalWrite(pin, HIGH); ) с управляющих пинов будет включать выбранный цвет, а если общий анод – то выключать. Соответственно плавное управление яркостью при помощи ШИМ работает по той же логике: у общего катода analogWrite(pin, 200); включит цвет почти на полную яркость, а у общего анода – почти полностью погасит. RGB светодиоды можно дёшево найти на Aliexpress, а именно:

В качестве магазина рекомендую CHANZON, самые хорошие светодиоды и чипы/матрицы.

RGB ленты

RGB светодиодные ленты устроены аналогично одноцветным лентам и RGB светодиодам: в 12 Вольтовой ленте светодиоды каждого цвета соединяются по три штуки с токоограничивающим резистором и образуют сегмент ленты, далее эти сегменты подключаются параллельно. Также лента имеет общий вывод со всех цветов, в большинстве случаев это общий анод. Почему? Помните, в уроке про управление нагрузкой я говорил, что чаще всего используют N-канальные полевые транзисторы, потому что они дешевле, удобнее в применении и имеют более удачные характеристики? Вот именно поэтому! Драйверы для RGB лент также делают на основе N-канальников, поэтому найти в продаже ленту с общим катодом даже вряд-ли получится. В качестве магазина на aliexpress рекомендую BTF Lighting , самые качественные ленты. Итак, как нам подключить RGB светодиодную ленту к Arduino? Точно так же, как обычную! Но тут я добавлю ещё несколько интересных вариантов.

MOSFET

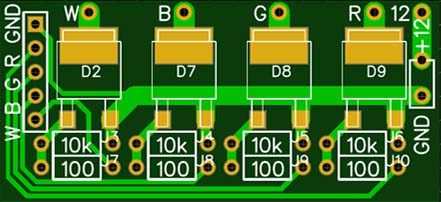

Нам понадобятся три полевых транзистора и резисторы им в обвязку (почему и зачем – читай в уроке про управление нагрузкой). Подключается всё вот по такой схеме: Если нужно плавное управление яркостью цветов – подключаем к ШИМ пинам, если просто вкл/выкл – можно к обычным. Свой драйвер на плате можно развести примерно вот так (корпуса D-pak):

LED Amplifier

У китайцев есть готовые драйверы для “усиления” сигнала на RGB ленту, по сути те же три транзистора что выше, но всё красивое и готовое. Подключается следующим образом:

Драйвер Н-моста

Ну и экзотический вариант: использовать полномостовой драйвер для моторов. Почему нет? Количество выходов у таких драйверов всегда кратно двум (для подключения одного мотора), так что это отличный вариант для управления также RGBW лентой. Драйверы можно найти на aliexpress по названию.

Программирование

Программирование эффектов для управления RGB цветом заключается в изменении интенсивностей трёх цветов, то есть трёх численных значений. У меня есть мощная библиотека для RGB светодиодов и лент, в ней реализовано очень много различных удобных инструментов для работы с цветом.

Библиотека GRGB

  • Поддержка драйверов с общим анодом и общим катодом
  • Настройка яркости
  • Гамма-коррекция яркости (квадратный CRT)
  • Библиотека может не привязываться к пинам и просто генерировать значения 8 бит
  • Быстрые оптимизированные целочисленные вычисления (не везде)
  • Плавный переход между любыми цветами (не блокирует выполнение кода)
  • Установка цвета разными способами:
    • RGB
    • HSV
    • Быстрый HSV
    • Цветовое колесо (1530 значений)
    • Цветовое колесо (255 значений)
    • Теплота (1000-40000К)
    • HEX цвета 24 бита
    • HEX цвета 16 бит
    • 17 предустановленных цветов

Например плавная смена цвета по спектру будет выглядеть вот так:

В рамках этого урока мы рассмотрим некоторые алгоритмы, потому что это интересно и может пригодиться где-то ещё.

Хранение цвета

Что касается хранения цветовой информации, то это могут быть как три отдельных байта byte r, g, b; , так и более крупный тип данных, например так: long color; . Во втором случае цвет принято записывать в HEX представлении: красный, зелёный и синий байты идут друг за другом 0xRRGGBB . Напомню, что один байт в 16-ричном представлении может иметь значение от 0x00 (0) до 0xFF (255). Таким образом например цвет 0xBBA000 – жёлтый средней яркости ( 0xBB красный, 0xA0 зелёный, 0x0 синий). Такое представление чаще всего встречается в веб-разработке, при работе с микроконтроллером удобнее хранить цвет в байтах. Вот так можно конвертировать цвет из HEX в байты и наоборот:

Может пригодиться при связке Arduino и веба.

Включение цветов

Как я уже писал выше, включение того или иного цвета производится точно так же, как в уроке про обычные светодиоды. Для плавного управления яркостью используется ШИМ сигнал.

Для плавного управления цветом можно использовать потенциометры:

Цветовое колесо

Первый очевидный эффект – плавное перетекание одного цвета в другой. Это можно сделать линейно, вот таким образом: Реализовать это можно просто через условия. Продолжим предыдущий пример:

Пространство HSV

Следующий вариант более интересен тем, что помимо цвета позволяет настроить его яркость и насыщенность. Такая цветовая модель называется HSV – (Hue, Saturation, Value), или (Цвет, Насыщенность, Яркость), в этом цветовом пространстве гораздо удобнее выбирать нужный цвет. Представить его можно цилиндром: Светодиод и лента работают в пространстве RGB, HSV цвет нужно конвертировать в RGB для включения соответствующих каналов цвета. В подробности работы алгоритма вдаваться не будем, тем более что существует много разных вариантов его реализации, можно найти их в интернете по запросу HSV to RGB C++. Вот один из них, который использую я:

На этом этапе я могу вам сказать, что после прочтения всех предыдущих уроков вы можете самостоятельно открыть и изучить исходник библиотеки и при желании взять оттуда нужный алгоритм или эффект!

Подключение большого количества RGB

У меня на сайте есть статья, где рассказано об алгоритме динамической индикации RGB светодиодов. Она позволяет подключить несколько RGB светодиодов или лент с возможностью изменения цвета.
