Sagemcom [email protected] 2704 — 2804 — Обсуждение

Сообщение отредактировал M|A|G — 25.05.21, 00:44

Идем на OpenWRT Wiki https://wiki.openwrt.org/toh/sagem/fast2704 и узнаем что состояние проблемы среднее. Есть там ссылочка https://yadi.sk/d/KI2XHFzjjf6Ub на build by leks OpenWrt Chaos Calmer r45506+ luci(rus) + wan=lan4 за что ему спасибо.

Скачиваем и заливаем в роутер обычным образом, так как положено заливать его родной софт. В роутере есть меню для апгрейда. Льется без каких либо проблем. Кабель идущий к компу желательно подключить к lan3.

После заливки перезагружаем роутер. Заходим в него по адресу 192.168.1.1 логин root пароль qwerty12345

Что мы в итоге получаем? Есть поддержка WiFi, 802.11n не ищите, драйвер поддерживает только b и g. lan4 превратился в WAN, остальные lan работают.

Для дальнейших действий нужно как то заиметь интернет для скачивания из репозитория недостающих компонент. Я настроил wan как клиент dhcp (изначально он был настроен на статический адрес) и подключил его к своему роутеру, поменяв роутере адрес, чтобы они не совпадали с Sagemcom. Можно модем вставить в компьютер и расшарить его. Но тут нужно или два компьютера или компьютер с двумя интерфейсами, например ноутбук с WiFi и LAN.

Важно получить доступ в интернет изнутри роутера.

Интернет получили. Заходим в Luci, Система, Программное обеспечение. Нажимаем на кнопу «обновить списки». Если интернет есть, то списки должны обновиться.
Устанавливаем поддержку USB, то есть пакеты. Можно прямо отсюда скопипастить.

kmod-usb-ohci драйвер USB 1.1
kmod-usb2 поддержка USB 2.0
kmod-usb-storage поддержка накопителей USB. Если предполагаете пользоваться, то нужно еще установить поддержку нужной вам файловой системы.

Я предпочитаю модемы Huawei с прошивкой HiLink, поэтому установил пакеты:
kmod-usb-net-cdc-ether
usb-modeswitch

У кого модем другой, пакеты нужны другие и дальнейшие действия несколько меняются.

Втыкаем модем в USB гнездо, они должен замигать и подключиться к оператору.
Идем Сеть, Интерфейсы. У WAN нажимаем Редактировать, переходим на закладку Настройка канала. Если всё было сделано правильно, то в списке доступных должен появиться eth1, это и есть сетевой интерфейс модема. Переключаемся на него и внизу не забываем нажать на «Сохранить и применить».

Я поменял тему с Bootstrap на OpenWRT. Но всё должно быть примерно так же.

После этого роутер должен раздавать интернет с USB-3G модема.

Сообщение отредактировал LeonidKoryakin — 27.03.16, 20:51

Подключаем принтер. Для принтера нужно установить пакет kmod-usb-printer и luci-i18n-p910nd-ru

В меню появится пункт Сервисы / p910nd — сервер печати.

Заходим в него, ставим галочку на lan, галочку включит и внизу, сохранить и применить, остальное не трогаем.

Затем нужно открыть доступ по 9100 порту из локальной сети. Сеть, Межсетевой экран, Traffic Rules.
Находим Open ports on router. В первое окно вписываем любое имя, например Print Server, второе окно переключаем на TCP в третье вписываем порт 9100. Нажимаем добавить. Находим эту новую запись выше в таблице.
Там какой то глюк в прошивке и что бы оно заработало, надо снять галочку в записи «включить» нажать «сохранить и применить», галочку поставить и снова нажать «сохранить и применить». Но без перезагрузки роутера правило все равно не вступает в силу.
Дальше у этой же записи нажимаем «Редактировать», приводим к виду как на картинке:

Нажимаем «применить и сохранить».

На компьютере (компьютерах) настройка зависит от операционной системы, но в среднем настройка порта принтера должна выглядеть так:

Если вы после настройки межсетевого экрана не забыли перезагрузить роутер, то принтер должен печатать с любого устройства в сети.

Дополнительная настройка нужна для недорогих моделей HP, им требуется загрузка фирмвари при включении принтера. Как это организовать в OpenWRT, в сети много раз расписано.

Сообщение отредактировал artem2135468792580 — 27.06.18, 00:47

Если у вас USB модем с прошивкой Hilink то можно светодиоды на роутере задействовать.

Не забываем сохранить и применить изменения.

Светодиод с крыжиком будет гореть когда поднимется интерфейс eth1, а светодиод @ будет мигать когда через модем пойдет трафик.

Сообщение отредактировал artem2135468792580 — 27.06.18, 00:47

masimka555, Огласите модель модема и версию прошивки.
Режим от модема зависит. С hilink прошивкой модем выглядит как роутер, всё внутри. У меня работает.

Роутер только не из быстрых. У меня LTE работает 20 — 30 мегабит. Такой сотовый оператор. И вроде как роутер чуть, чуть, на пару мегабит скорость снижает. Скорость постоянно скачет, так что все чисто визуально. Возможно у кого 60 мегабит и будет заметно. У меня такой скорости нет.

Сообщение отредактировал LeonidKoryakin — 28.03.16, 20:31

masimka555,
Вы имеете ввиду временно подключиться, что бы драйвера докачать? В терии и со смартфона можно по WiFi. Он в роутерах работает и на прием.
Сейчас попробовал. В настройках WiFi переключиться из режима точки доступа в режим клиента, нажать сохранить применить, нажать сканировать, вам покажет все доступные сети WiFi, выбрать нужную, набрать пароль, подключиться и как всегда кнопку сохранить применить.

Именно для скачивания дополнительных компонент и нужен интернет на этапе настройки. Можно к кому ни будь сходить, у кого есть проводный интернет. Там делов на 10 -15 минут.

Модем подходящий, но если его не перешивать, то нужно другие драйвера качать.

Все вопросы подробно освещены в других темах по OpenWRT. Можете поискать в интернете как это делается. Не нужно обращать внимания на каком роутере стоит OpenWRT, она везде одинаковая. Здесь стоит одна из последних версий Chaos Calmer.

Так же можно сразу от всех типов модемов скачать драйвера, они друг другу не мешают.

Спрашивайте здесь, что не получится.

Сообщение отредактировал LeonidKoryakin — 29.03.16, 10:32

Источник

Sagem F@ST2804 v.7

Этот роутер поставляется российским оператором Ростелеком. :дополняйте и переводите народ, я тут один. 🙁 bootlog Существует несколько видов данного девайса под этим номером (разные релизы и компоновка):

Примечание: USB выходы – синие они – не от установленной версии USB 3.0, а от краски. 🙂 : сайт производителя говорит об обратном , нужен тест

Использует блок питания 12VDC/1A

В прошивке Ростелком используется по умолчанию доступ в веб-интерфейс

Доступ к сети WIFI имеет вид (прописано на тыльной стороне устройства на заводской наклейке)

Hardware Highlights

Прошивка марштуризатора F@st 2804 v.7 HW 2704 на OpenWrt

Аппаратная конфигурация полностью идентична роутеру Sagemcom F@ST 2704, к которому есть сборка OpenWrt. f@st2704 v2

Существует OpenWrt 15.05 с предустановленным руссифицированным графическим интерфейсом LuCi. Настоятельно рекомендую использовать именно эту сборку, так как она содержит более новые ядро и пакеты, исправлен ряд неприятных ошибок и проблем с Wi-Fi.

Настройка

Подключиться к прошитому роутеру для настройки можно следующим образом:

Должен открыться графический интерфейс LuCi.

Настройка по SSH

OpenWrt по-умолчанию включает в себя только текстовый редактор Vi.

Для редактирования настроек потребуется всего несколько команд:

Для перехода между режимами редактирования и ввода команд, используется клавиша ESC.

Открываем файл /etc/config/network и копируем в него следующий конфиг, поправив значения под своего провайдера:

Для настройки Wi-Fi редактируем файл /etc/config/wireless.

MAC-адрес можно посмотреть в наклейке на корпусе роутера.

Чтобы прошить второй роутер (HW 1704N_1864), нужно прошить админку следующим файлом: Образ от Леонида с 4pda (предварительно распаковав архив), а позже обновиться с sysupgrade с сохранением параметров на https://downloads.openwrt.org/snapshots/trunk/brcm63xx/generic/openwrt-brcm63xx-generic-FAST2704N-squashfs-cfe.bin. \\:знающие люди, помогите слезть нам с транка.

User/Pass

Перевод роутера в режим аварийного восстановления

На тот случай если прошивка завершилась неудачей, в процессе обновления/прошивки внезапно отключилась электроэнергия, произошел сбой ПО маршрутизатора и другие возможные незапланированные вещи, французы молодцы, предусмотрели возможность аварийного восстановления. Оборудование будет сигнализировать о сбое, при включении будет светится красный, либо красно-зеленый светодиод питания, и роутер не будет работать.

Для переключения маршрутизатора в режим восстановления, требуется выполнить следующие действия:

Источник

Настройка оборудования

Блог о модемах, роутерах и gpon ont терминалах.

Sagemcom fast 2804

Обзор универсального роутера Sagemcom f@st 2804.

Примерно с месяц назад в нашей области в офисах Ростелекома абонентам при подключении стали выдавать новый универсальный роутер Sagemcom f@st 2804. Этот девайс уже второй год активно распространяется не только среди филиалов Ростелекома, но и компанией МТС под маркой Универсальный роутер МТС. При ближайшем рассмотрении оказалось что Sagem f@st 2804 можно использовать как ADSL-маршрутизатор, Ethernet-маршрутизатор и 3G-маршрутизатор. В устройстве так же присутствует Wi-Fi точка доступа с поддержкой 802.11b/g/n, правда со встроенной антенной, что на мой взгляд — не лучшее решение. Значительный плюс — полная поддержка IPTV, причём как через MVR, так и используя 802.1Q-технологию.

Корпус выполнен он из белого пластика — окантовка глянцевая, лицевая и задняя панели – матовые.
Так выглядит Fast 2804 v3:

Корпус маршрутизатора — белый пластик с красной окантовкой. Лицевая сторона глянцевая, имеет рельефный узор. Задняя часть корпуса – матовый пластик.
А так выглядит вариант исполнения для Ростелеком — Fast 2804 v7:

Корпус устройства выполнен из глянцевого пластика, лицевая панель — темное оргстекло.
На задней панели устройства находятся разъём питания, кнопка включения устройства, кнопка сброса настроек, ADSL-порт, 4 LAN-порта, и USB-порт(кроме версии v3). В варианте Sagem fast 2804 v7 для Ростелекома — 2 USB-разъёма, а в вариантах v1 и v3 — только один.
Индикаторы на всех устройствах одинаковые:
— Питание
— ADSL
— Internet
— WiFi
— LAN
На версиях v3 и v7 на правом боку устройства находятся 2 кнопки включения/выключения — WiFi и WPS.
Греется устройство не очень сильно. В процессе работы показал неоднозначные результаты. При настройке в качестве ADSL-модема — устройство работало в течение длительного времени без нареканий. Причем как при использовании IPTV, так и без него.
При настройке в качестве FTTB-маршрутизатора с 802.1Q-тегированием трафика — Sagem f@st 2804 периодически уходил в нокаут, причём полнейший с одновременным помаргиванием всех индикаторов. Помогал только полный сброс настроек. Перепрошивка решает проблему на некоторое время, после чего проблема повторяется. Возможно конечно, что это проблема конкретно нашего экземпляра, но всё же приятного мало. В остальном — по функционалу и возможностям — весьма неплохое устройство, которое подойдёт для 70% абонентов кабельных провайдеров.

Настройка Sagemcom fast 2804 для ADSL: ссылка.

Настройка Sagemcom fast 2804 для FTTB Ростелеком: ссылка.

Конфигурационные файлы для Sagemcom fast 2804 — ссылка.

Источник

Настройка Sagemcom F@st 2804 v7

AnexA универсальный Роутер F@st2804, v7 брендирован и полностью оптимизирован под сеть ведущего российского оператора «ОАО» Ростелеком. Максимальная скорость передачи данных 300 Мбит/сек.

Sagemcom F@st 2804, v7 и v7B может работать как по технологии xDSL, так и по utp кабелю. Т.е. WAN-порты есть на оба вида технологии подключения. Этот факт следует учесть при настройке подключения. Мы отразим это в пункте настройки подключения к Интернету. Также хотелось бы отметить, что Sagemcom F@st 2804, v7 можно настроить только под PPPoE подключение или в режим bridge.

Инструкция по настройке роутера Sagemcom F@st 2804 v7 и Sagemcom F@st 2804 v7B

Авторизация

Для того, что бы попасть в веб-интерфейс роутера, необходимо открыть ваш Интернет браузер и в строке адреса набрать 192. 168.1.1, Имя пользователяadmin , Парольadmin (при условии, что роутер имеет заводские настройки, и его IP не менялся).

Особенности настройки модем + wi-fi роутер

1. У данного модема ip-адрес 192.168.1.1. Поэтому, если Вы подключаете к Sagemcom 2804 роутер Asus, NetGear, Tp-Link или ZyXEL (у данных моделей роутеров такой же ip-адрес — 192.168.1.1) — не забудьте поменять адрес одного из устройств на какой-нибудь другой, например 192.168.0.1

2. Есть два варианта настройки:

  • модем Sagemcom 2804 настраивает в режим router (PPPoE подключение к интернету создается на модеме), а на роутере выбираете режим Static IP (Статический IP) или Dinamic IP (DHCP или Динамический IP);
  • модем Sagemcom 2804 настраиваете в режим bridge (моста), а подключение в интернету (PPPoE) создаете на роутере;

3. Если у абонента есть услуга IP-TV, то на модеме Sagemcom 2804 будет отключен DHCP. Поэтому на роутере Вы выбираете тип подключения Static IP (Статический IP) и прописываете ip-адреса вручную.

Настройка Wi-Fi на роутере

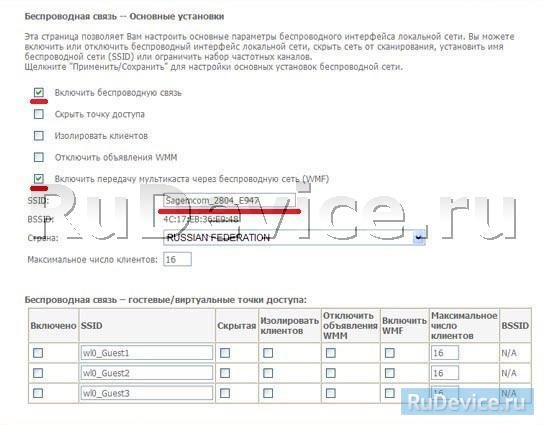

1. Находим пункт меню слева Настройка WLAN;, в открывшемся окне проверяем, что стоит галочка на параметре Включить беспроводную связь; и Включить передачу мультикаста через беспроводную сеть (WMF);. SSID — имя беспроводного соединения, оставляем по умолчанию или меняем на свое, нажимаем кнопку Применить/Сохранить;

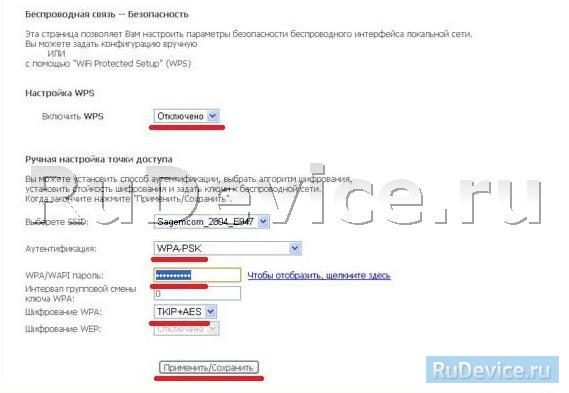

2. Далее открываем подменю Безопасность, слева и в открывшейся вкладке отключаем параметр WPS, проверяем, что аутентификация выбрана WPA-PSK, шифрование WPA — TKIP+AES. Защиту сети ключом либо прописываем свою, либо нажимаем кнопку напротив WPA/WAP Чтобы отобразить, щелкните здесь; и в открывшемся окне переписываем пароль. Нажимаем Применить/Сохранить;

Настройка подключения к Интернет

Перед тем как устанавливать настройки роутеру, нужно сбросить его настройки до заводских. Для этого перейдите в Параметры настройки;→ Сброс;→ Восстановить настройки по умолчанию;.

Перед вами появится окно ниже. Ожидаем 2 минуты.

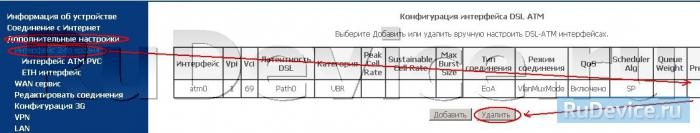

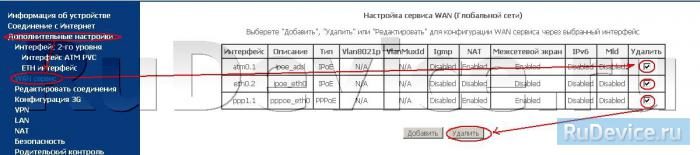

После сброса настроек по умолчанию необходимо удалить лишние надстройки у роутера. Перейдите во вкладку Дополнительные настройки;→ WAN сервис;. Далее поставьте 3 галочки как показано на скриншоте ниже и нажмите Удалить;.

Далее перейдите во вкладку Дополнительные настройки;→ Интерфейс 2-го уровня;. Далее поставьте единственную галочку как показано на скриншоте ниже и нажмите Удалить;.

Настройка интернета через xDSL

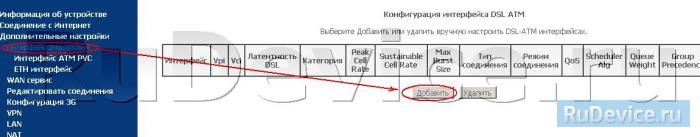

В главном окне нажимаем пункт меню слева Дополнительные настройки;, Интерфейс 2-го уровня;. Нажимаем кнопку Добавить; по середине окна.

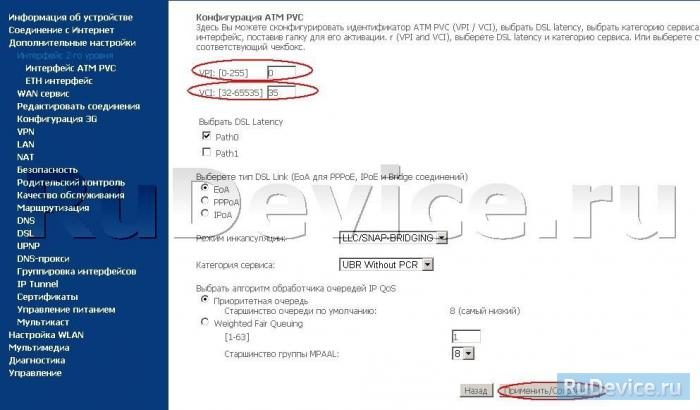

Следуем по мастеру настройки;, исправляем только 2 пункта VPI и VCI на те параметры, которые использует Ростелеком. Нажимаем Применить/Сохранить; внизу окна (на картинке настройка Ростелеком Омск)

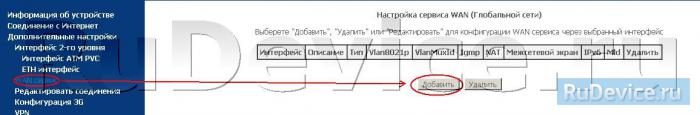

Далее, выбираем пункт меню WAN сервис; и нажимаем Добавить;

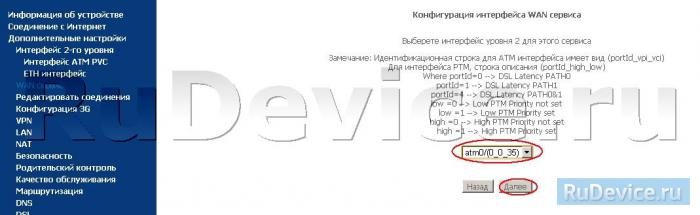

Проверяем, что выбран соответствующий интерфейс уровня 2 (в нашем примере это 0_0_35) и нажимаем Далее;

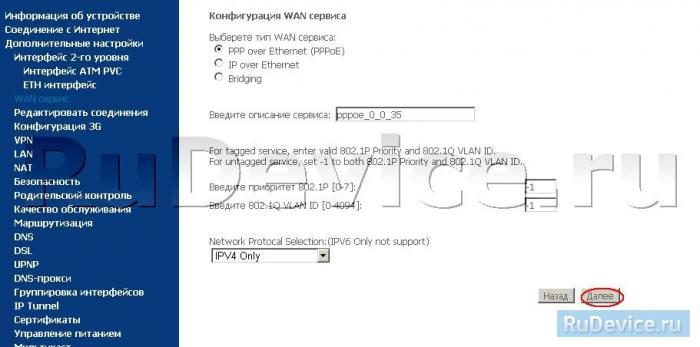

В конфигурации WAN сервиса решаем, как будет настроен модем (роутер, бридж) и нажимаем Далее; (см. пример настройки роутером)

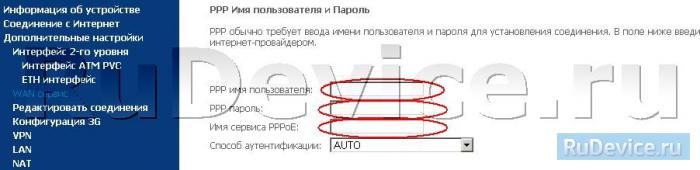

В появившемся окне вводим PPP имя пользователя; — логин, PPP пароль; — пароль. Имя сервиса PPPoE; — любое. Ставим галочку в пункте повтор PPP при ошибке аутентификации; и Включить IGMP Multicast Proxy;, Далее;

В следующих двух окнах мастера; проверяем, чтобы созданные интерфейсы были в левом столбце. Если они в правом — переносим в левый, нажимаем Далее;

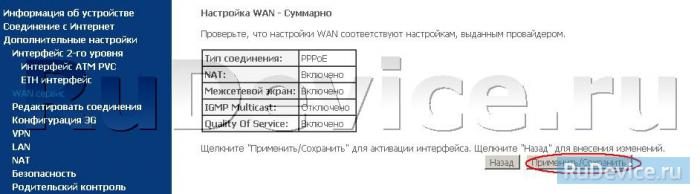

Нажимаем Применить/Сохранить;, должно открыться окно с новой конфигурацией WAN сервиса

Настройка интернета через ETTH

Перейдите во вкладку Дополнительные настройки;→ ETH интерфейс;. Если здесь пусто, то добавьте запись. Если Уже имеется — то ничего не меняете (по умолчанию создан WAN-порт для eth0 — первый LAN-порт).

Перейдите во вкладку Дополнительные настройки;→ WAN сервис;. Нажмите Добавить;.

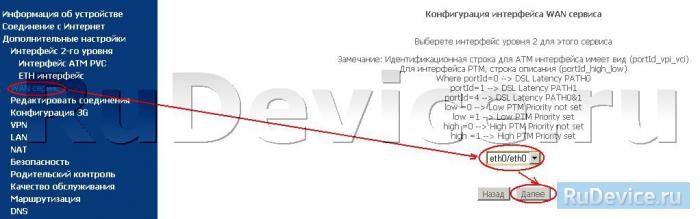

Выбираете eth0/et0 (или тот интерфейс, на который Вы создали выше) и нажмите Далее;.

Ставите точку на PPP over Ethernet (PPPoE), нажимаете Далее;.

Введите в разделе Имя пользователя; введите логин абонента, соответственно в Пароль; — пароль абонента, в Имя сервиса РРРоЕ; — int. Нажимаем Далее;.

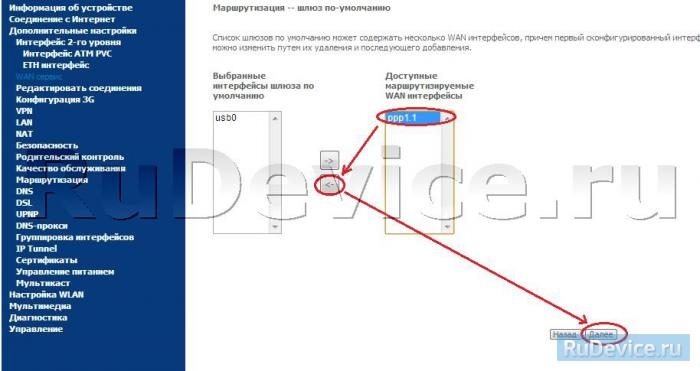

Затем левом столбце Доступные маршрутизируемые WAN интерфейсы; выделяем пункт ppp1.1; и нажимаем на кнопку Виртуальные серверы —> Добавить

Использовать интерфейс: выбираете интерфейс, который Вы создали для Интернета (в нашем примере это xDSL)

Имя сервиса: — либо выбираете из списка, либо создаете самостоятельно.

IP-адрес сервера: адрес устройства в сети, на которое будет перенаправляться запрос

Внешний портВнутренний порт: диапазон портов, которые требуется открыть

Источник
