If you get stuck in repairing a defective appliance download this repair information for help. See below.
Good luck to the repair!

Please do not offer the downloaded file for sell only use it for personal usage!

No preview item for this file.

SAMSUNG SMT-311 SMT311 TAB3 SMT 311 TAB T311 SM-T311

Warning!
If you are not familiar with electronics, do not attempt to repair!
You could suffer a fatal electrical shock! Instead, contact your nearest service center!

Van ez a telóm: Samsung Galaxy Core Prime
Kölcsönadtam és úgy kaptam vissza, h. az illető beleélte magát,
azaz iyen háttérkép, olyan saját beállítások, stb.
Hááát gondoltam én ezzel nem szarozok, h. egyesével visszaállítsak mindent,
meg törölgessek belőle mindent, na mondom a hardware-reset segít a gondon.

Én úgyis már csak mp3 hallgatásra használom, meg alkatrészek fényképezésére,
valamint wifi-n keresztül adatlapok / bekötési rajzok böngészésére, stb.
Mert h. vettem egy modernebb telót, és telózásra azt használom.

Amikor a hardware-reset után elindítom a telót, akkor szokásos módon kezdi előröl az alapbeállításokat.
-Nyelv, -kiválasztom h. Magyar
-Majd kéri h. kapcsoljam ki a telót, mert nincs benne sim, majt tegyek bele egyet és kapcsoljam vissza.
Ennek a pontnak az átugrását válaszom, mert ezt is lehet.
-Wifi bekapcsolása, jelszó megadása, majd sikeres kapcsolat.
-Szerződés elfogadása.
-Majd fiók ellenőrzése
erre megadom az emilcímet, meg a jelszót, és a történet itt véget is ér.
Kapok egy hibaüzit, és ennyi.

Mit szeretnék?
egy agyoncsupaszított, minden felesleges progitól mentes, full alapszolgáltatásokat tudó telót,
amibe nem lesz sim már többet soha, csak mp3 lejátszásra, meg fényképezésre lenne használva.
Mert erre még jó lenne a masina. kidobni nem kéne, mert amúgy semmi baja,
az akksija is még jó,
-de hogy lehetne újra beindítani?

A tippeket előre is köszönöm.

Ui.:
számomra megoldásként mindenféle hack-elés is megfelelne,
az se baj ha más OS lesz rajta, v. az se, csak egy «dos»,
(ehhez nem értek,)
-a leg egyszerűbb,
-leg kevesebbet tudóbb,
-leg kissebb helyet foglaló megoldás érdekelne, 1-2 alap médiás funkcióval.

Ezzel a készülékkel lehet kísérletezni, ezt már telózásra nem akarom használni többet.

Источник

Разборка и ремонт Samsung Galaxy Tab 3 8.0 SM-T310/T311/T315

Разборка и ремонт Samsung Galaxy Tab 3 8.0 — disassemble — ремонт и диагностика неисправностей.

Данная инструкция подходит для всех моделей планшетов SM-T310 / SM-T311 / SM-T315.

Для разборки планшета Samsung T310 Вам понадобится несколько предметов:

— вскрыватель (специальный инструмент, либо подручные средства — пластиковая карточка, медиатор и т.п.)

Начало работы следует производить с открытия задней крышки, которая кстати крепится на защелки.

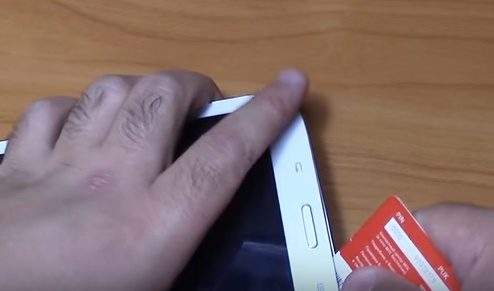

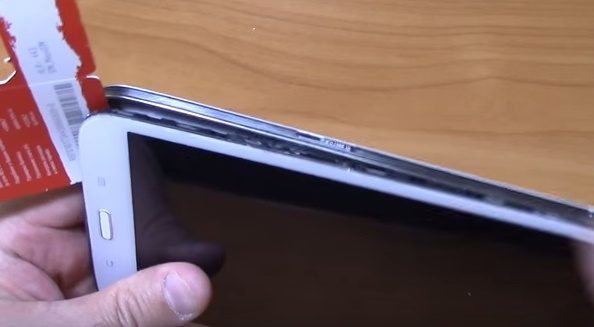

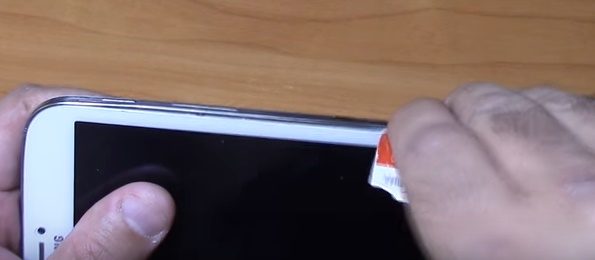

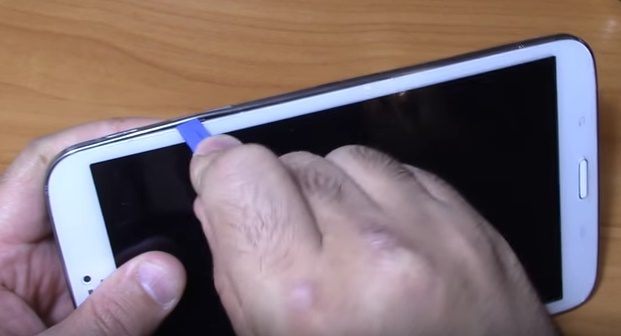

Тут Вам и понадобится вскрыватель. По периметру корпуса нужно постепенно отщелкнуть все защелки начиная рядом от места, где расположены боковые кнопки. Будьте аккуратнее, чтобы случайно не повредить шлейф боковых кнопок громкости и включения.

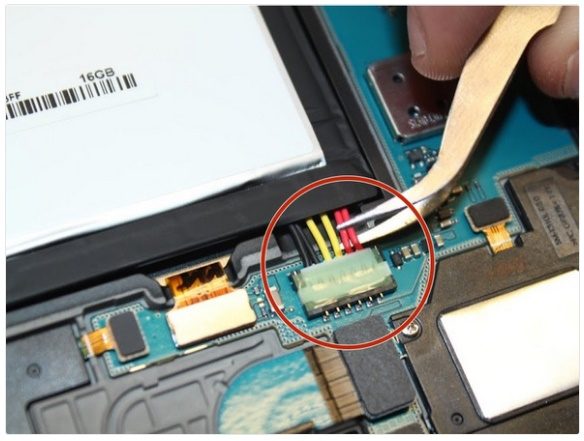

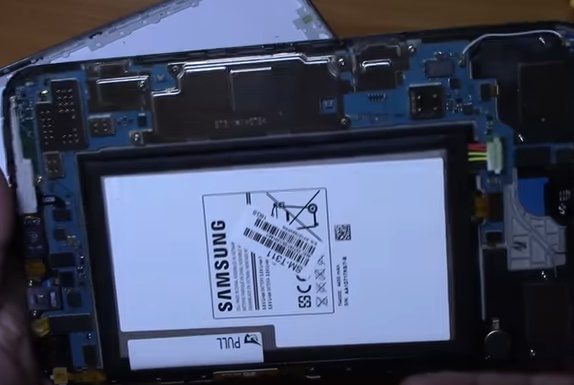

После снятия задней крышки, у Вас появляется возможность заменить аккумулятор планшета. Для этого необходимо отсоединить контакты акб и вынуть ее.

Аккумулятор приклеен к средней части корпуса.

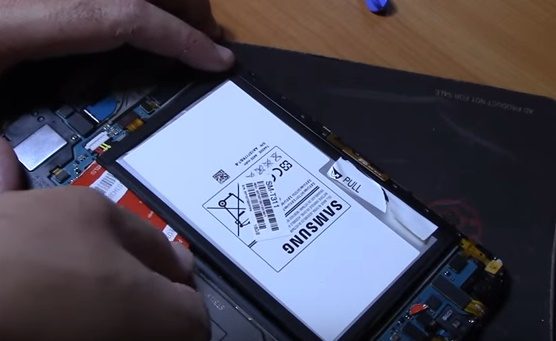

На батареи есть ярлычок, потянув за него некоторое время, акб отклеится. Также можно воспользоваться другим способом — необходимо лопаткой или карточкой постепенно проталкивая отклеить батарею.

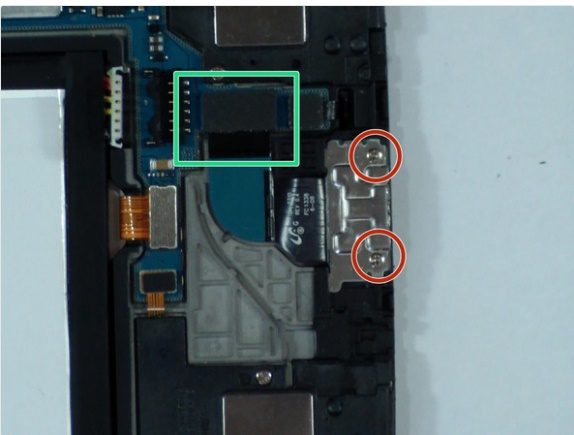

Также очень легко на данном этапе заменить шлейф с системным разъемом зарядки. Открутив пару винтиков и отсоединив шлейф.

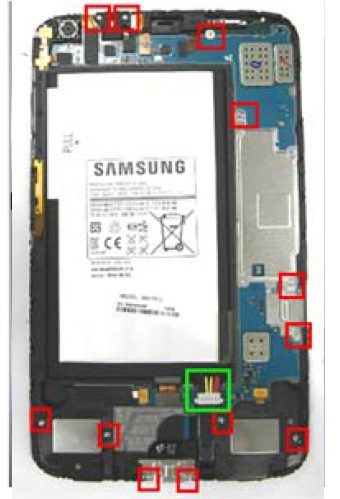

Если же Вам необходима дальнейшая разборка, то следует отверткой открутить болтики крепления платы.

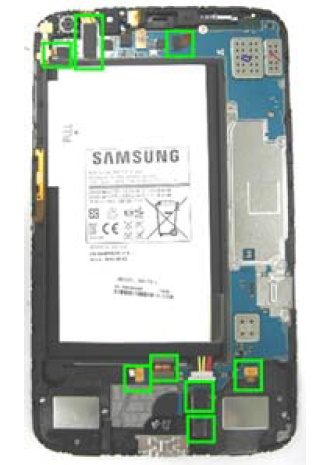

Если Вы хотите извлечь мат плату , то не забудьте отсоединить все шлейфы. Будьте аккурутны, чтобы не повредить их.

Фото взяты из видео/pdf интернета. Все материалы запрещены к копированию!

Источник

Samsung Galaxy Tab 3 SM-T311 не включается

В наших обзорах уже неоднократно поднималась тема вышедшей из строя микросхемы флеш-памяти на планшетах Самсунг. Более того, обращения с подобной неисправностью на нашей практике встречаются на ежедневной основе. Сценариев возникновения дефекта существует несколько:

  • Планшет Samsung Galaxy Tab/Note виснет на заставке;
  • Циклически перезагружается;
  • Не включается.

Ломается NAND у достаточно большого количества моделей планшетов Samsung Galaxy Note и Tab, перечислим самые часто встречающиеся: T211, T210, T310, T311, P5100, P5200, N8000, N8020, T805, T700, T710, T531, T530.

Итак, в этой статье мы опишем ход ремонта планшета Samsung Galaxy Tab 3 SM-T311, который не включался. Вообще, заведомо известно, что планшет не включается из-за неисправной NAND, однако стоит заметить, что существует ещё ряд причин, по которым Самсунг Гэлэкси Таб не включается:

  • Неисправности АКБ;
  • Неисправности по цепи питания планшета;
  • Сломана кнопка включения;
  • Прочие повреждения материнской платы;
  • Не включается в следствие проникновения воды.

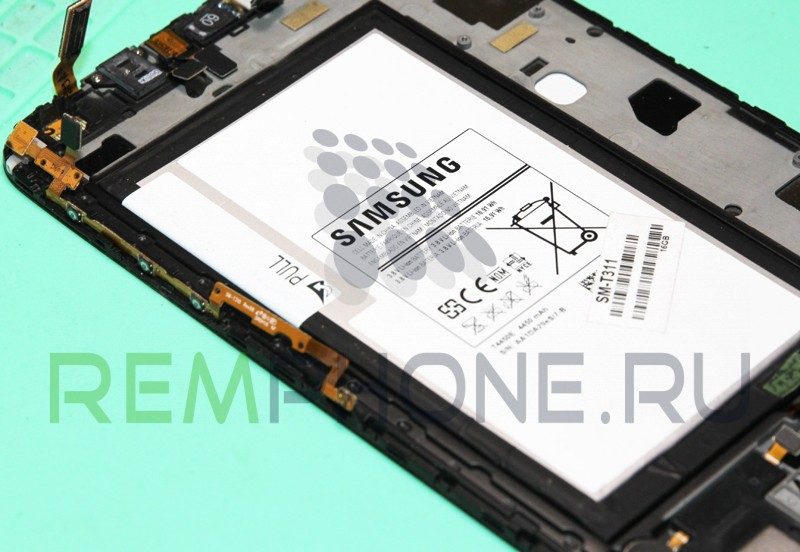

Данный Samsung Galaxy Tab 3 SM-T311 до попадания к нам побывал в стороннем сервисе, в которым микросхема flash-памяти была заменена, но успеха процедура замены не принесла.

Помимо этого, разбор показал, что на плате Samsung Galaxy Tab 3 SM-T311 был заменен контроллер питания, что свидетельствует о ещё одном визите в сервисный центр, и в области посадочного места emmc наблюдается потемнение печатного монтажа, что говорит либо о многократном повторении процедуры демонтажа BGA-микросхемы, или о том, что, нагрев области выполнялся слишком долго или чересчур интенсивно.

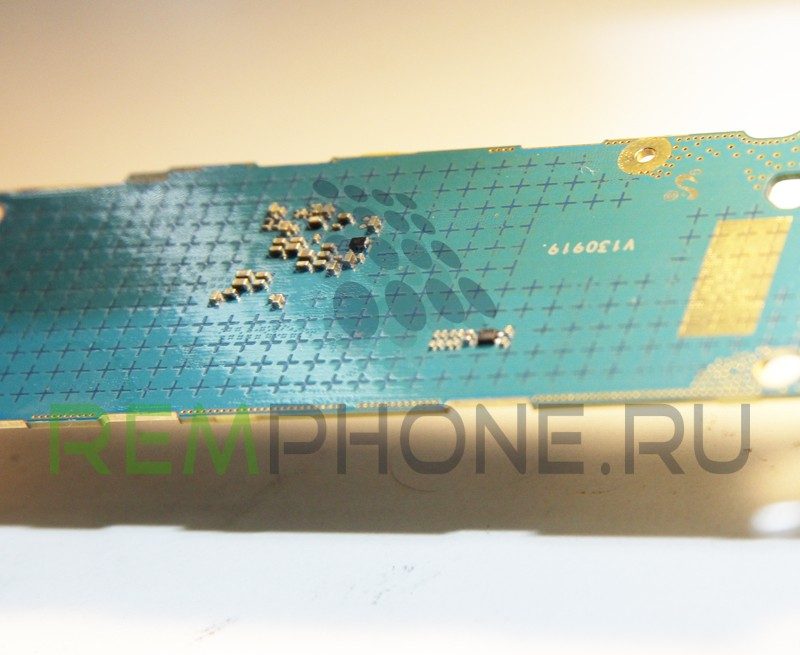

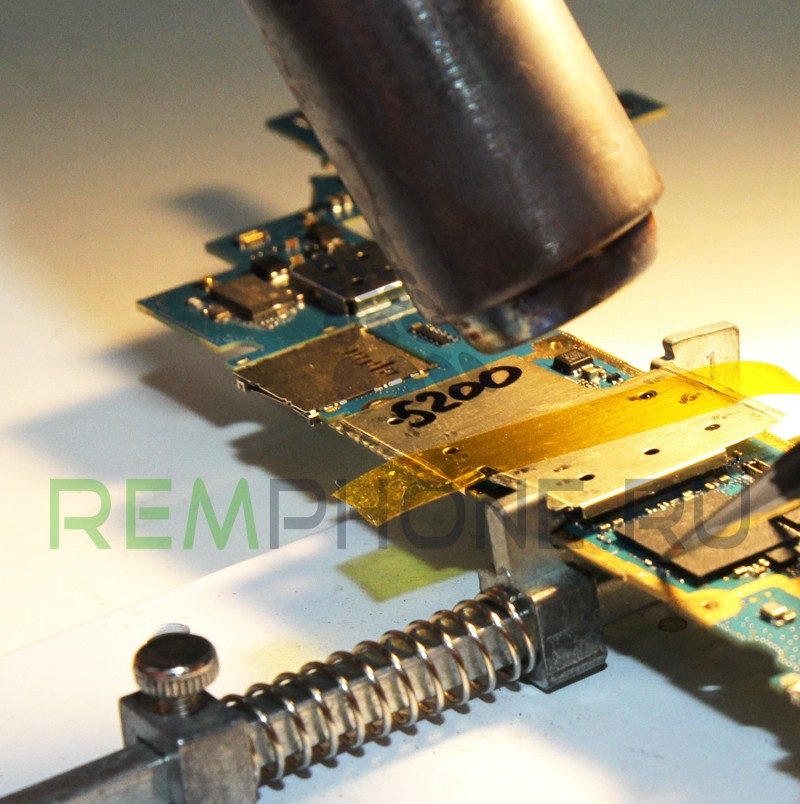

Как бы то ни было, Samsung Galaxy Tab 3 SM-T311 не включается, а значит, необходимо приступать к ремонту. Первым этапом диагностических мероприятий стал разбор гаджета и демонтаж flash-памяти, чтобы протестировать её. Тест показал, что BGA-микросхема не инициализируется (не считывается), что и является причиной того, что планшет не включается. О причинах неисправности микросхемы можно только догадываться. Мы приступаем к подготовке новой emmc, чтобы установить её на данный планшет.

Ремонт Samsung Galaxy Tab 3 SM-T311 – замена NAND

Если могло показаться, что замена NAND на Samsung Galaxy Tab 3 SM-T311 – дело простое, то спешим Вас разубедить. В компонентном ремонте материнских плат не встречается простых задач. Каждая манипуляция требует ювелирной точности и высокой квалификации инженера, а кроме того, специального оборудования и аппаратно-программных комплексов.

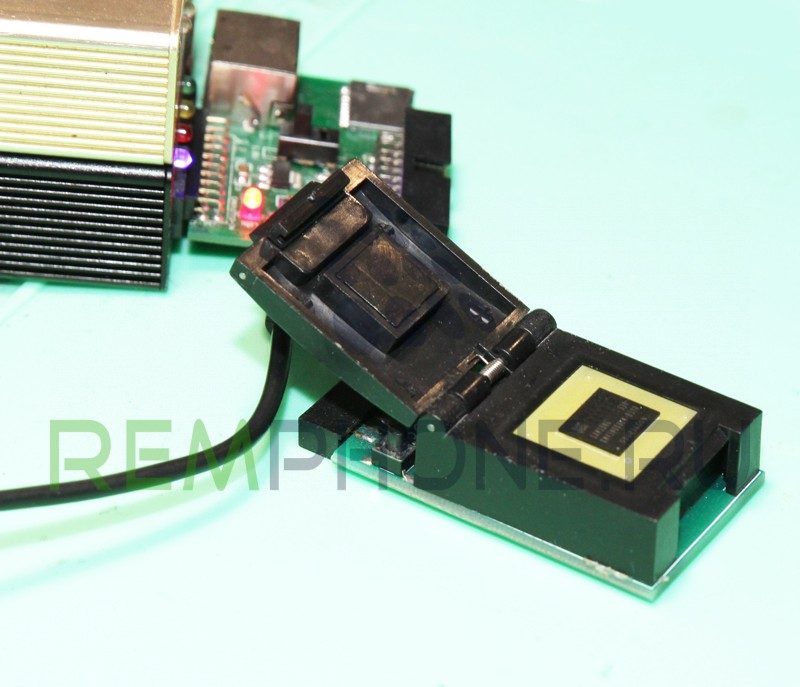

Исправная flash-память была помещена в программатор. Через него были прошиты две области памяти, так как загрузка осуществляется на раздел ROM2, нам нужно прописать Boot и Config, и далее залить две области памяти.

После того, как все манипуляции были выполнены, инженер устанавливает микросхему на её посадочное место на плате планшета.

После этого выполняем ряд программных манипуляций, а именно:

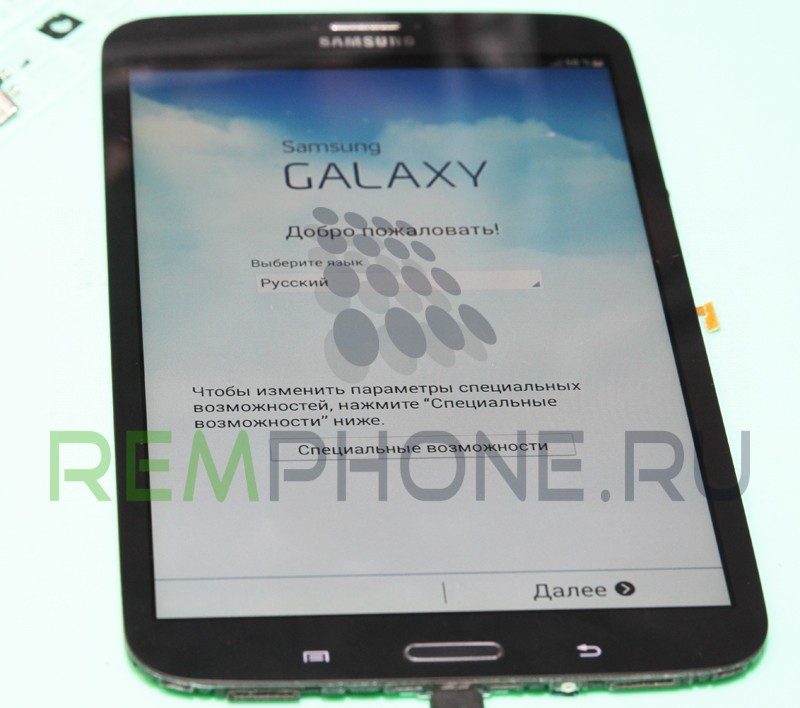

Специалист загрузил планшет, появился логотип Samsung, что свидетельствует об успешной операции прошивки нескольких областей памяти микросхемы через аппаратно-программный комплекс. Далее загружаться планшет не будет, так как прописан только загрузчик и часть ROM1.

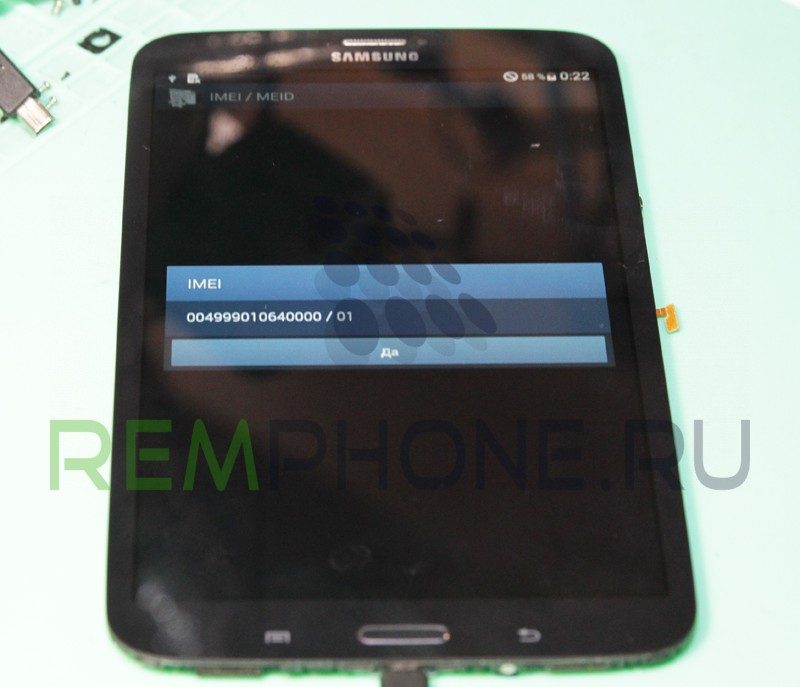

После этого инженер прошивает сервисную четырехфайловую стоковую прошивку, вводим код-команду *#06#, планшет выдаёт корректный сервисный IMEI устройства.

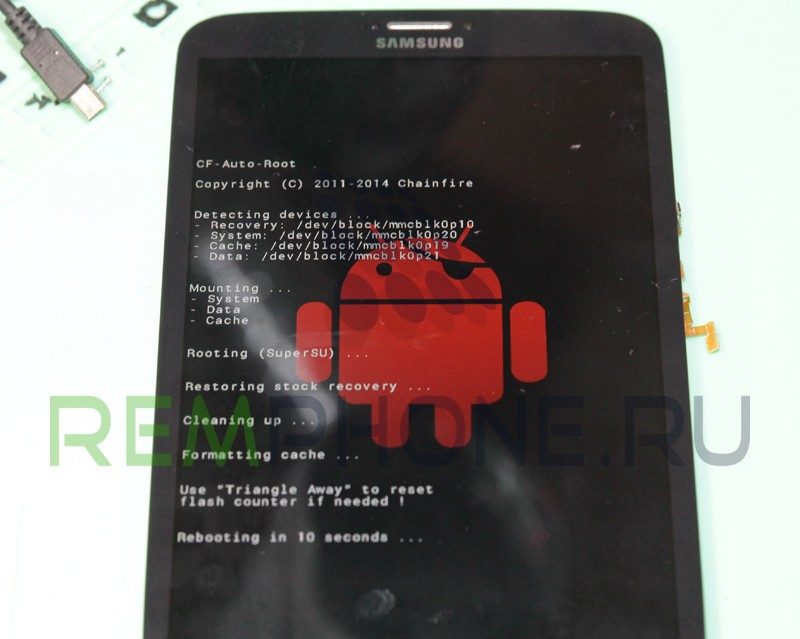

Далее специалист приступает к рутированию (получению root-прав, прав супер-пользователя). Samsung Galaxy Tab 3 SM-T311 с целью восстановления модемной части планшета. К модемной части (она же секьюрити-зона) относятся очень важные настройки, без корректной настройки которых планшет нормально работать не будет.

Под занавес инженеру осталось пролить сертификаты («Пролить сертификаты» — есть не что иное, как прописать информацию об устройстве).

И напоследок

Зачастую при подобной неисправности сервисные центры предлагают владельцам планшетов заменить системную плату, не предлагая возможность компонентного ремонта. Модульный ремонт вместо компонентного практически всегда сильно повышает стоимость ремонтных работ, особенно когда дело касается плат.

Источник

Samsung galaxy tab 3 t311 схема

Всем добра! Сильно не пинайте, только учусь. Сабж следующий
Принесли данный планшет, слетел boot по всей вероятности. Не включается не заряжается. Комп его не видит. Не могу найти нормальной пошаговой инструкции, как восстановить бутку и сохранить инфу клиента. Подключился через Z3X JTAG. В программе Z3X easy jtag box classic Выбрал SM-T311. Распаял по пинаутам флешку.

eMMC CID : 15010056335730304D007F9FB0D06020
eMMC CSD : D02701320F5903FFF6DBFFEF8E40400C
eMMC Manufacturer ID: 0015 , OEM ID: 0100
eMMC Date: 06/2013 Rev.0x0
eMMC NAME: V3W00M , S/N: 2141171920
eMMC NAME (HEX): 56335730304D
IC Name: Samsung , KMV3W000LM-B310/16GB @FBGA153
EMMC ROM1 (Main User Data) Capacity: 15028 MB
EMMC ROM2 (Boot Раздел 1) Емкость: 4096 kB
EMMC ROM3 (Boot Раздел 2) Емкость: 4096 kB
EMMC RPMB (Replay Protected Memory Block) Capacity: 512 kB
EMMC Permanent Write Protection: No
EMMC Temporary Write Protection: No
EMMC Password Locked: No
Extended CSD rev 1.7 (MMC 5.0)
Boot configuration [PARTITION_CONFIG: 0x48] Boot from:ROM2 (Boot Partition 1)
Boot bus config [177]: 0x01 , width 4bits , Partition config [179]: 0x48.
H/W reset function [RST_N_FUNCTION]: 0x00
High-capacity WP group size [HC_WP_GRP_SIZE: 0x00004000]
Partitioning Support [PARTITIONING_SUPPORT]: 0x07
Device support partitioning feature
Device can have enhanced tech.
Partitioning Setting [PARTITION_SETTING_COMPLETED]: 0x00
———————————————
Backup saved: V3W00M_2141171920_20190528_1703.extcsd
Partition table scan:
GPT: present
Found valid GPT with protective MBR; using GPT.
Real (Hardware) Disk/Image size: 1D5A000 sectors 14.7 GiB
Soft (Partitioned) Disk/Image size: 1D59FBC sectors 14.7 GiB
Logical sector size: 0x200 bytes
Disk identifier (GUID): 52444E41-494F-2044-4D4D-43204449534B
First usable sector: 34
Last usable sector: 30777310
Partition info successfully found
Found Data areas (firmware parts) count is: 21
———————————————
P0 (BOTA0) [0x400000 0x400000] Size: 4.0MB
P1 (BOTA1) [0x800000 0x400000] Size: 4.0MB
P2 (EFS) [0xc00000 0x1400000] Size: 20.0MB
P3 (M9KEFS1) [0x2000000 0x400000] Size: 4.0MB
P4 (M9KEFS2) [0x2400000 0x400000] Size: 4.0MB
P5 (M9KEFS3) [0x2800000 0x400000] Size: 4.0MB
P6 (CARRIER) [0x2c00000 0x1400000] Size: 20.0MB
P7 (PARAM) [0x4000000 0x800000] Size: 8.0MB
P8 (BOOT) [0x4800000 0x800000] Size: 8.0MB
P9 (RECOVERY) [0x5000000 0x800000] Size: 8.0MB
P10 (OTA) [0x5800000 0x800000] Size: 8.0MB
P11 (CDMA-RADIO) [0x6000000 0x800000] Size: 8.0MB
P12 (RADIO) [0x6800000 0x1400000] Size: 20.0MB
P13 (TOMBSTONES) [0x7c00000 0x400000] Size: 4.0MB
P14 (TDATA) [0x8000000 0x400000] Size: 4.0MB
P15 (HIDDEN) [0x8400000 0x7c00000] Size: 124.0MB
P16 (RESERVED1) [0x10000000 0x400000] Size: 4.0MB
P17 (RESERVED2) [0x10400000 0x400000] Size: 4.0MB
P18 (CACHE) [0x10800000 0x19800000] Size: 408.0MB
P19 (SYSTEM) [0x2a000000 0x85400000] Size: 2.82GB
P20 (USERDATA) [0xaf400000 0x2fbc00000] Size: 11.933GB
—— Android information ——
Detected LINUX(Android) SYSTEM : 0x002A000000 (2.82GB)
Build ID: KOT49H
Display Build ID: KOT49H.T311XXSBQB1
Release Incremental ID: T311XXSBQB1
Release Base ID: 4.4.2
Device Model: SM-T311
Device Name: lt013gxx
Architecture ABI: armeabi-v7a
Device manufacturer: samsung
Device Platform: exynos4
Product ID: lt013g
Build Description: lt013gxx-user 4.4.2 KOT49H T311XXSBQB1 release-keys
Samsung CPU: smdk4x12

Флешка читается, вроде как живая. Кто что подскажет? Какие мои действия дальше? Что важного с флешки еще сохранить требуется?

1) Слил с нанда ROM1/2/3/ Вычитал EFS. RPMB не сохраняется
2) Обновляю FW у флешки, формат + ресет
3) Записываю ExtCsd
4) Скачиваю от T311 BOOT 2 и заливаю в флешь.

Все дальше должно запустится в рекавери или надо полностью еще и ROM1(тот что MAIN USER DATA) заливать?

Из софта для Z3X еще приобретена лицензия для Samsung Tool PRO. Может через нее как то бут восстановить можно?
