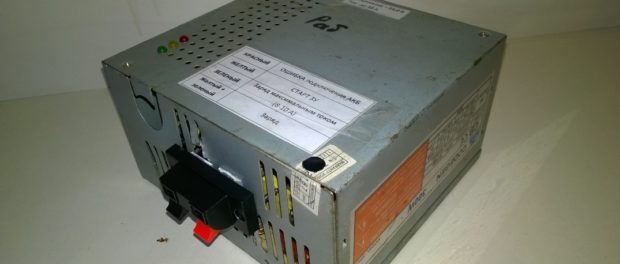

Зарядное из компьютерного блока питания
Дата: 09.11.2016 // 0 Комментариев
Сегодня у нас на повестке дня очередное зарядное из компьютерного блока питания. Мы рассмотрим самые простые методы переделки блока питания в зарядное устройство, расскажем о выборе блока питания для переделки, а также о типичных проблемах, с которыми наверняка каждому придется столкнуться. И так, вперед!
Зарядное из компьютерного блока питания
Первым делом, о чем хочется сообщить, это то, что многие элементы в блоке находятся под опасным для жизни напряжением, если есть сомнения в правильности ваших действий – не рискуйте, ни своим здоровьем, ни работоспособностью вашего БП.
Для переделки подойдет практически любой блок питания ATX. Но стоить обратить внимание на то, что есть более геморройные блоки, а есть менее. Для выбора «удобного» для переделки блока необходимо убедиться в том, что в блоке установлен ШИМ контроллер TL494 или его аналог (KA7500B). По сути, этот ШИМ использовался практически на всех старых блоках AT и ATX мощностью 200 – 300 Вт.
Одни из самых распространенных и дешевых блоков являются блоки Codegen 300X и Codegen 300XA. Вот на них мы и остановимся более подробно. К стати, блоки питания Codegen 200, 250, 300 Вт имеют практически одинаковую схему и отличаются лишь номиналом некоторых элементов, они отлично подходит для переделки в зарядное.

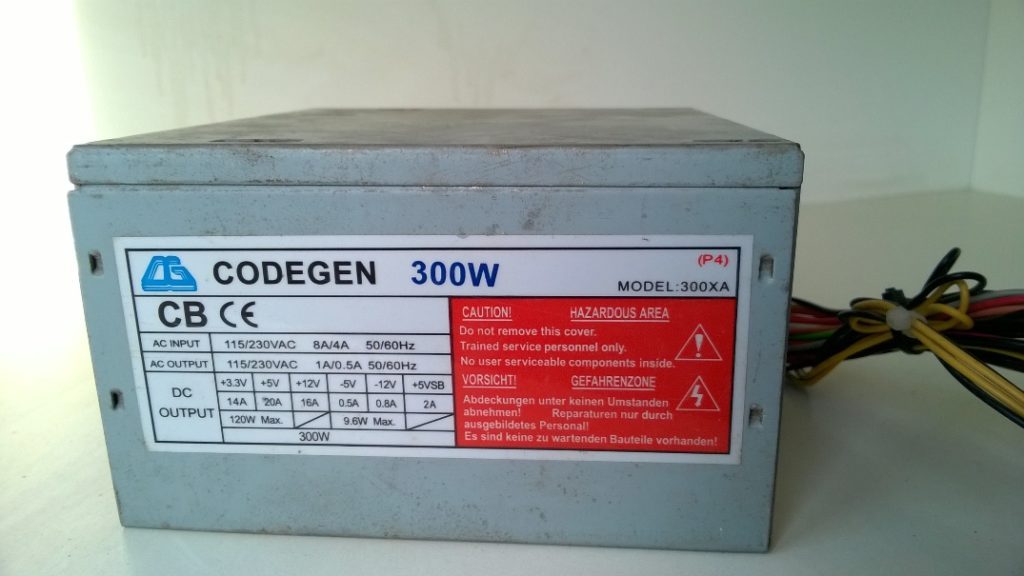

Зарядное из компьютерного блока питания Codegen 300XA

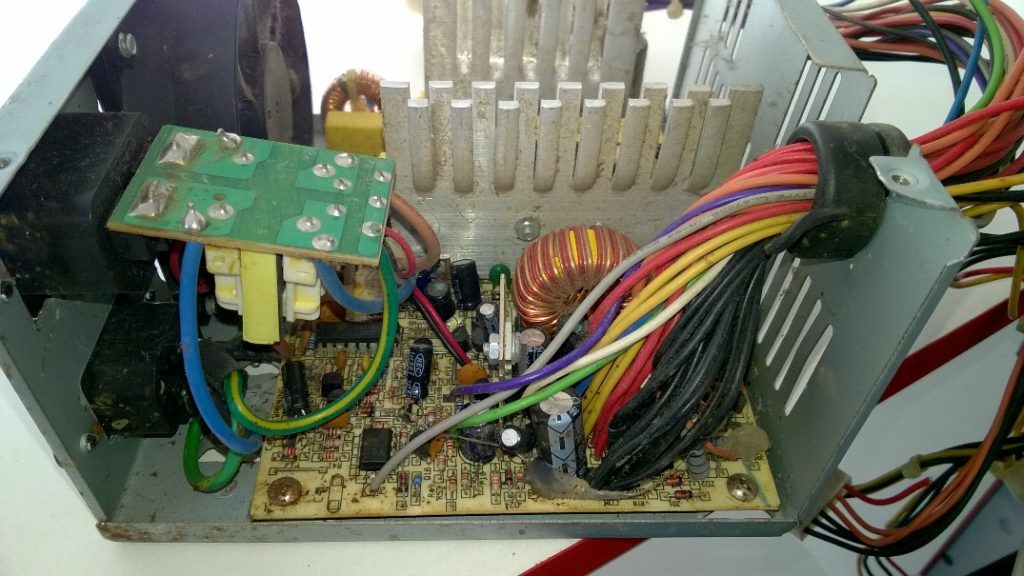

Переделка такого блока будет включать в себя несколько шагов. Разбираем блок питания.

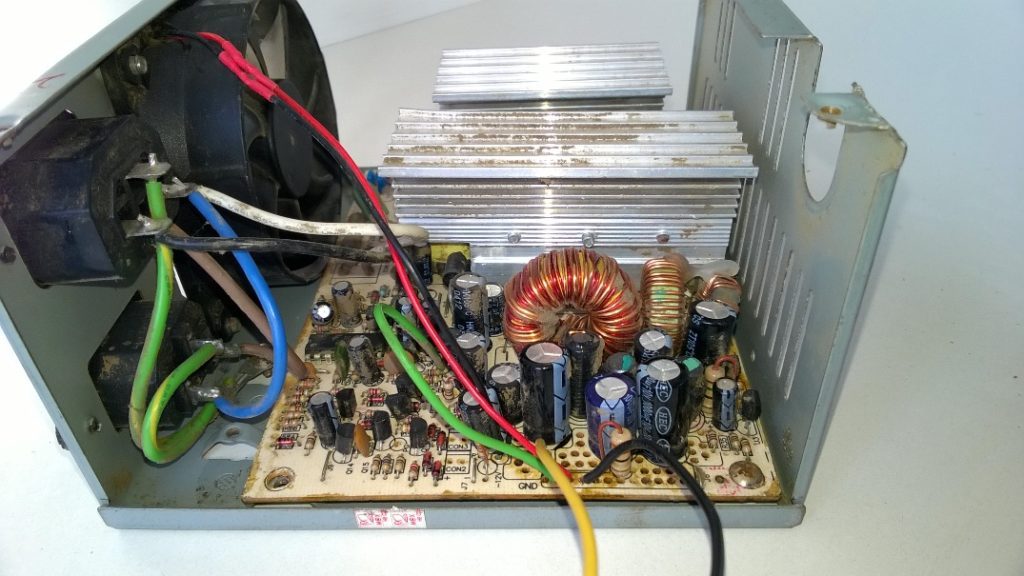

Выпаиваем все провода, которые использовались для подключения. Оставляем лишь черный провод (минус) и желтый провод (шина +12 В). Зеленый провод (Power ON) просто обрезаем и подключаем свободный конец на минус. С помощью замыкания зеленого провода на минус мы добьемся автоматического старта блока при включении в сеть.
Далее необходимо подключить вентилятор охлаждения на шину (– 12 В). В принципе, это можно и не делать, но будет один неприятный момент при подключении АКБ к зарядке. Вентилятор изначально питается с шины +12 В, при подключении АКБ к зарядке на шине + 12 В появляется напряжение и включается вентилятор. Некоторым это может очень не понравиться, так, что рекомендуем подключить красный провод вентилятора на минус блока, а черный на шину (– 12 В, бывший синий провод).

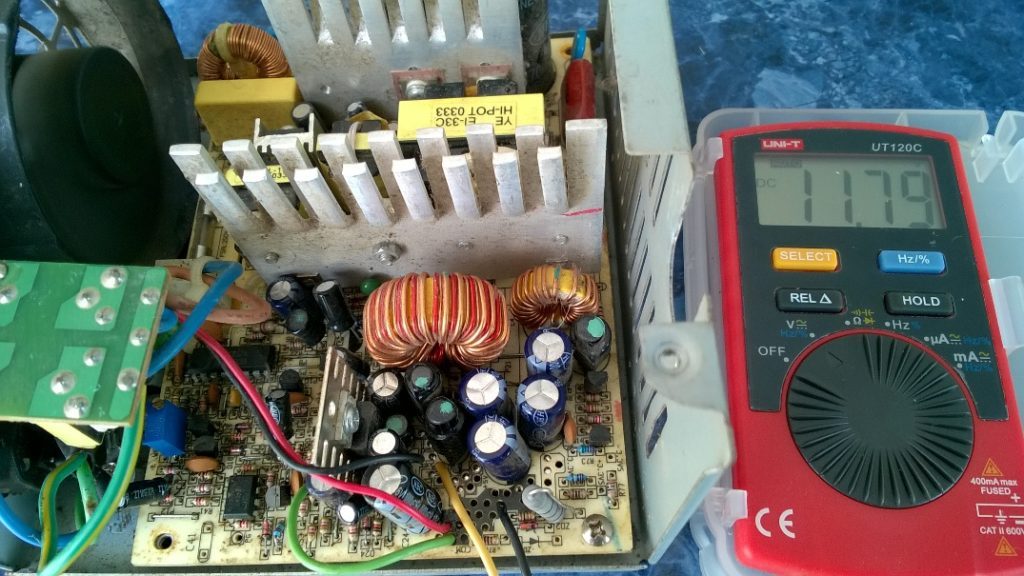

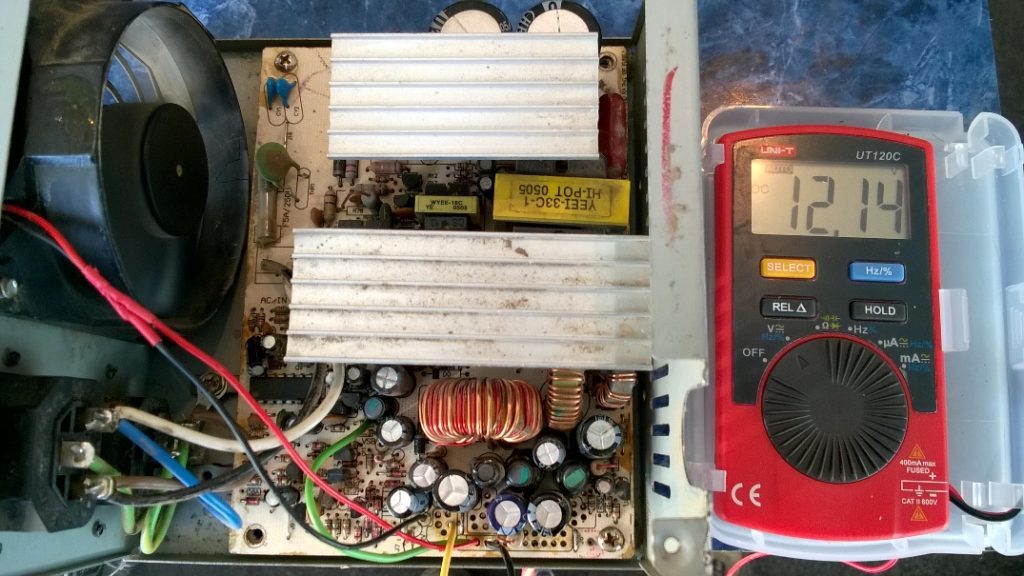

Проверяем работоспособность блока. Блок должен запуститься автоматически, а на выходе должно быть напряжение 12В.

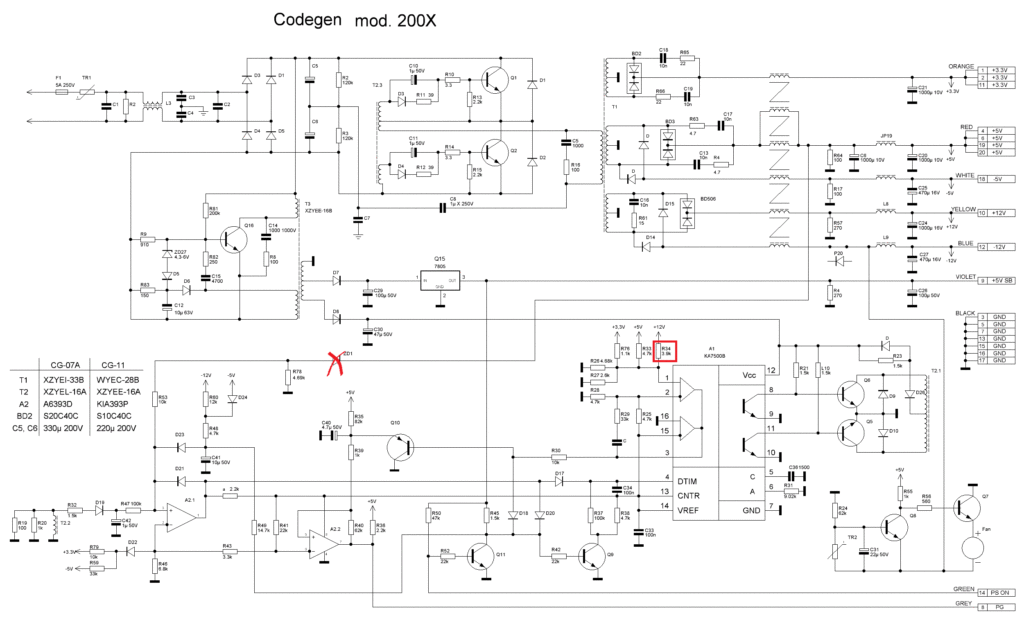

Перед всеми дальнейшими манипуляциями желательно найти схему блока или подобрать наиболее близкую. Ниже изображена схема Codegen 300XA.

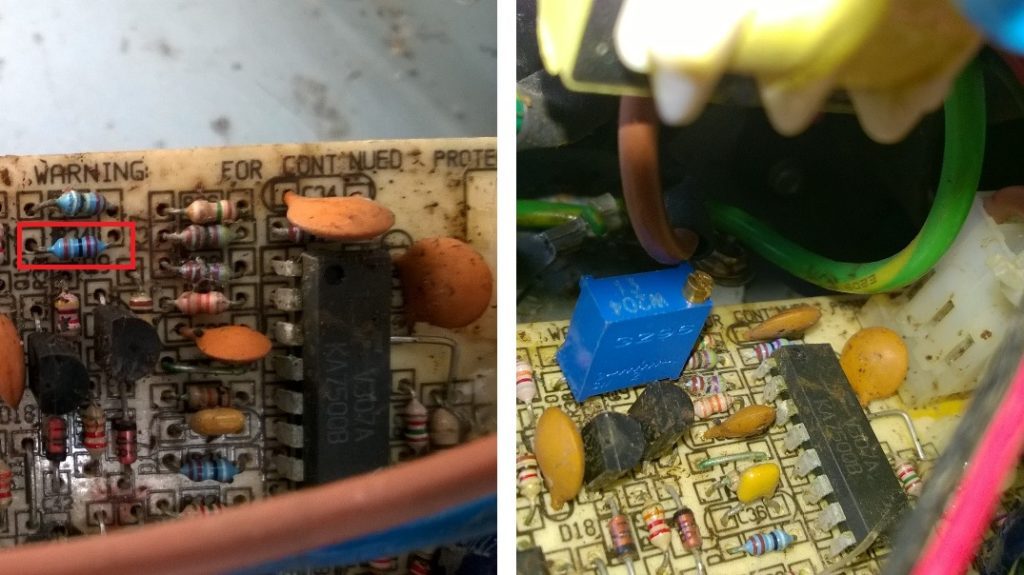

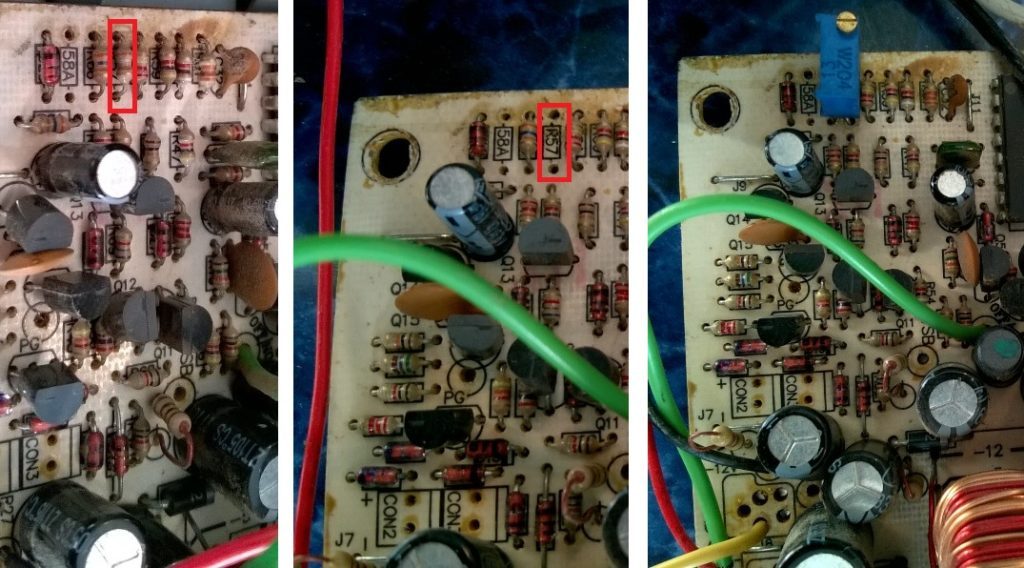

Находим резистор, через который первая нога TL494 соединяется с шиной +12 В., на схеме он помечен красным.
Выпаиваем его и измеряем сопротивление, оно составило 39 кОм. На место этого резистора ставим многооборотный подстроечный резистор максимальным сопротивлением на 200 кОм, предварительно выставив на нем сопротивление также 39 кОм.
Запускаем блок питания. На выходе напряжение должно быть около 12 В.

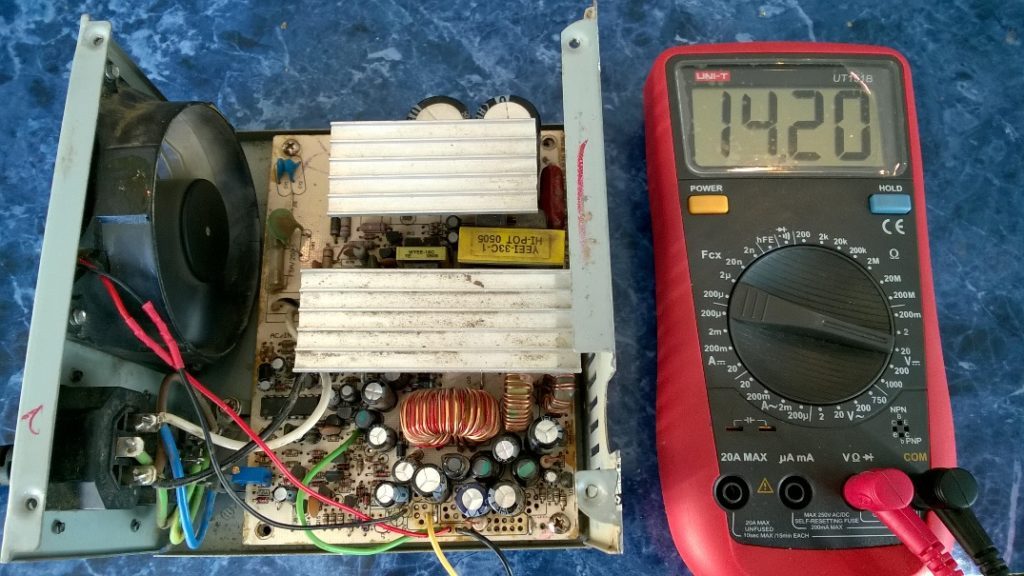

Последним шагом станет поднятие напряжения до 14,2 В с помощью регулировки подстроечного резистора.
Подстроечный резистор лучше всего брать многооборотный, это даст легкую и точную настройку выходного напряжения.

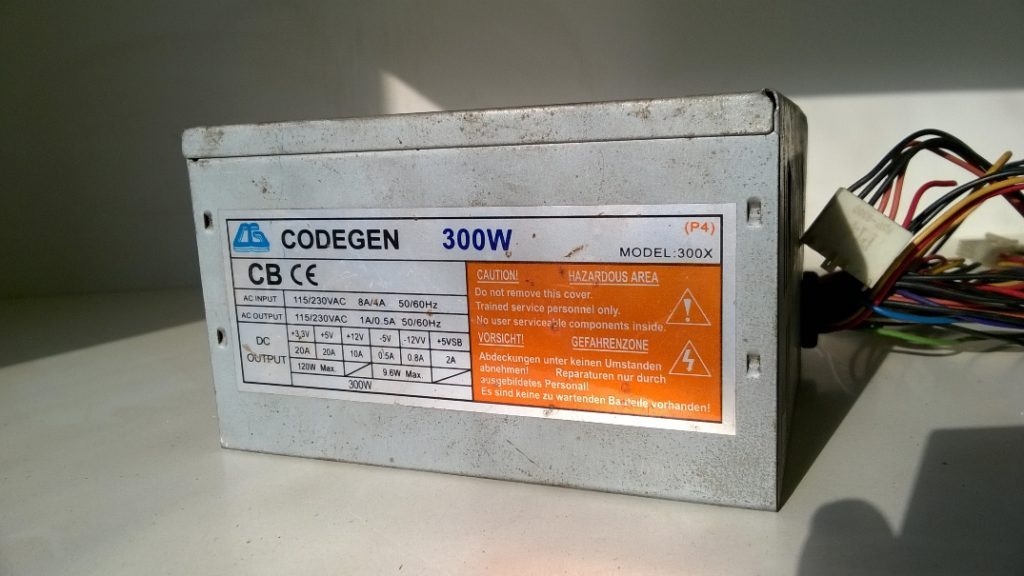

Зарядное из компьютерного блока питания Codegen 300X
Манипуляции, по сути, будут такими же, добавятся лишь пара дополнительных шагов.
Отключаем все провода от блока. Оставляем только черный (минус) и желтый (шина +12 В). Зеленый (Power ON) обрезаем и подключаем свободный конец на минус. Далее подключаем питания вентилятора охлаждения на шину (– 12 В). Красный провод вентилятора на минус блока, а черный на шину (– 12 В, бывший синий провод).

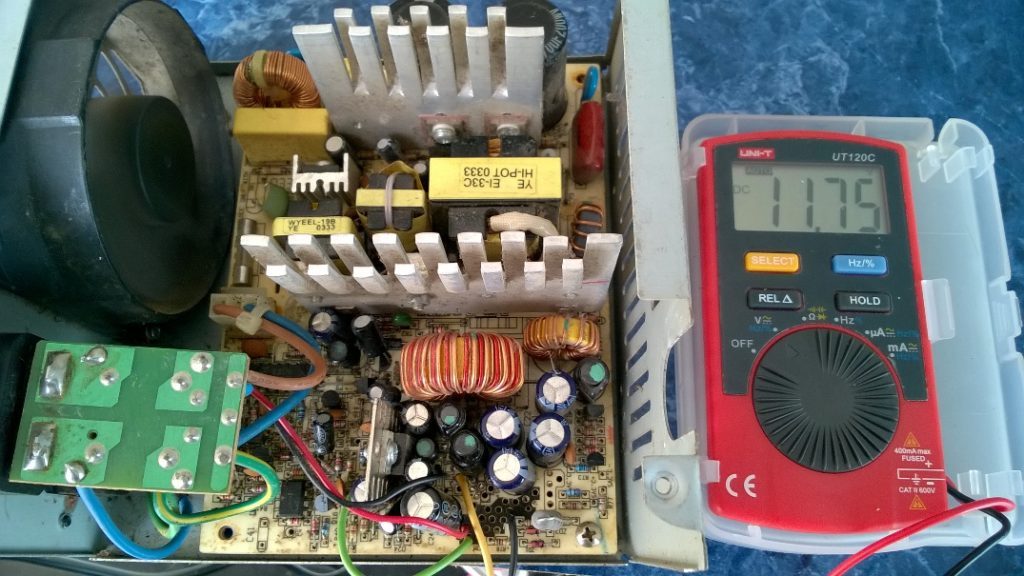

Тестируем работу. На выходе напряжение 12 В.

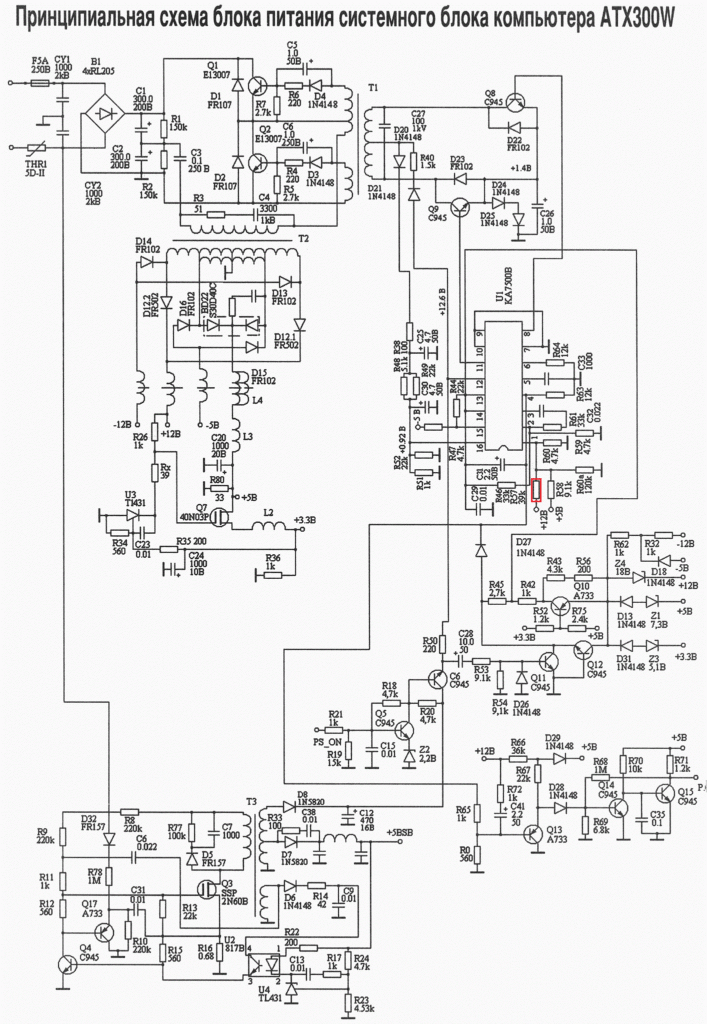

На схеме Codegen 300X находим резистор, через который первая нога TL494 соединяется с шиной +12 В., на схеме он помечен красным.
Далее выпаиваем его и измеряем сопротивление, у нашего блока оно составило 38 кОм. На место этого резистора ставим многооборотный подстроечный резистор максимальным сопротивлением на 200 кОм, предварительно выставив на нем сопротивление также 38 кОм.

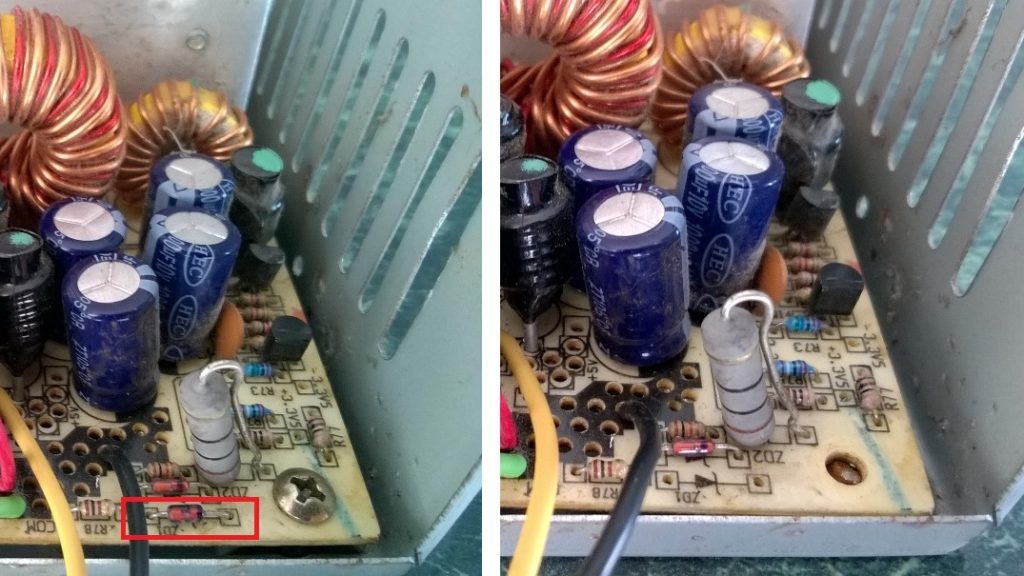

Важно найти стабилитрон ZD1 и удалить его из платы. На схеме он зачеркнут. Если его не выпаять, мы не сможем поднять напряжение выше 13 В, т.к. блок уйдет в защиту.
Запускаем блок питания. На выходе напряжение должно быть почти 12 В.

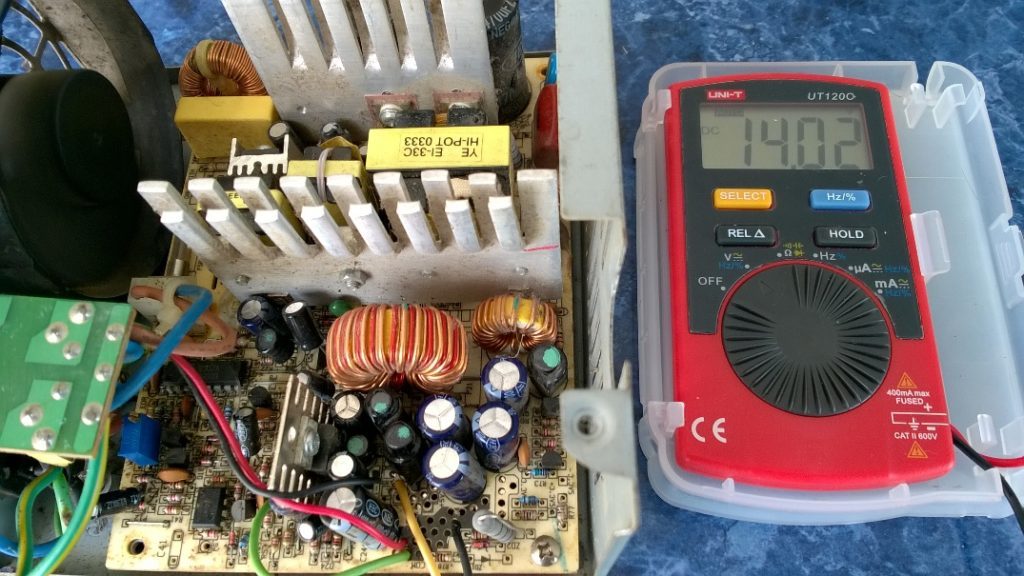

Финишным этапом будет поднятие напряжения до 14,0 В с помощью регулировки подстроечного резистора. Выше 14,0 В напряжение не стоит подымать на этом БП без дальнейших изменений схемы, т.к. уже при напряжении 14,2 В будут наблюдаться проблемы с запуском блока. А 14,0 В это вполне достаточно для зарядки автомобильного АКБ.
Стоит отметить, что при неправильном подключении АКБ зарядное из блока питания ATX выходит из строя моментально, важно оснащать его хоть самыми простыми защитными схемами от переполюсовки на реле или полевику.
Также в такое зарядное можно добавить вольтамперметр, защиту от переполюсовки или просто плату индикации заряда.
