Схема фонарей заднего хода лачетти хэтчбек

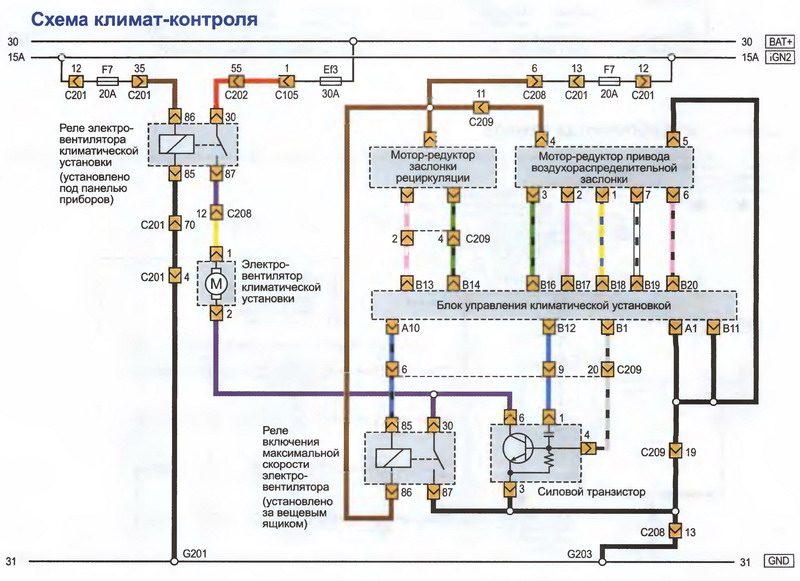

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

1. Схема выключателя замка зажигания
2. Запуска двигателя и зарядки аккумулятора.

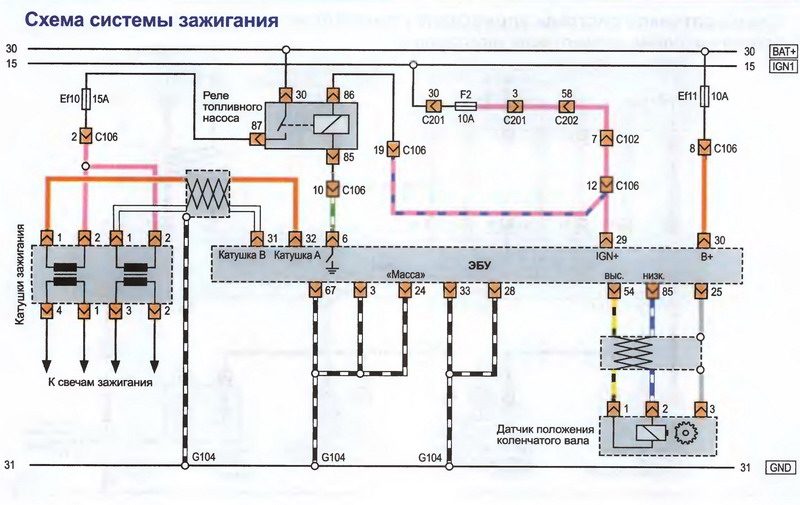

3. Система зажигания.
4. Датчики (2) системы управления двигателем.
5. Датчики (1) системы управления двигателем.
6. Топливный насос и форсунки.
7. Топливный модуль, клапан продувки адсорбера и датчик неровной дороги.
8. Топливный модуль, клапан системы рециркуляции отработавших газов.
9. Клапан системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера.

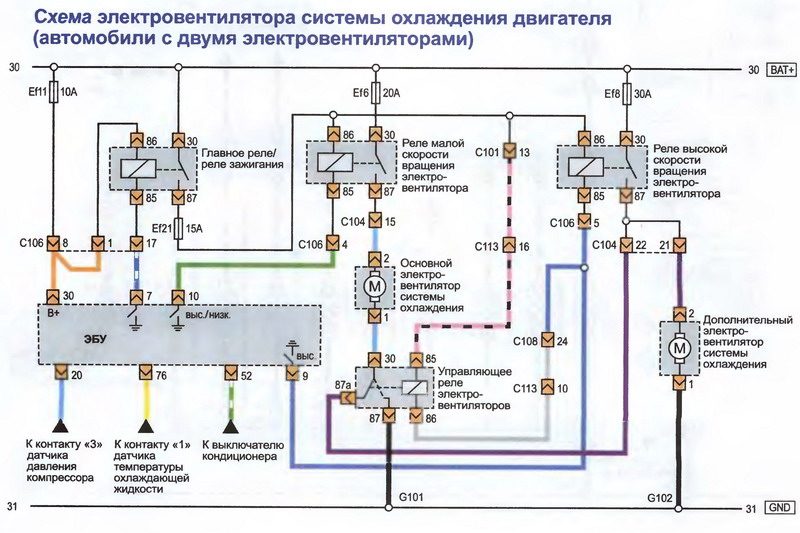

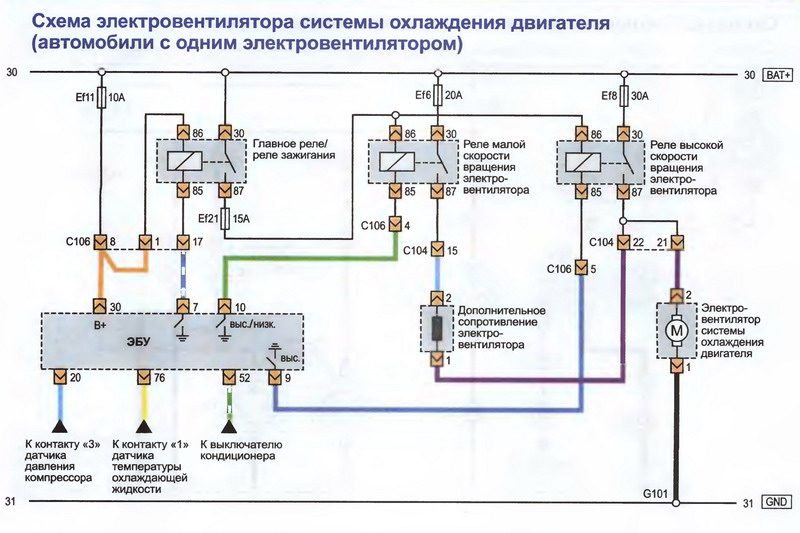

10. Электровентилятор (1) системы охлаждения двигателя.
11. Электровентилятор (2) системы охлаждения двигателя.
12. Габаритное освещение и подсветка номерного знака.

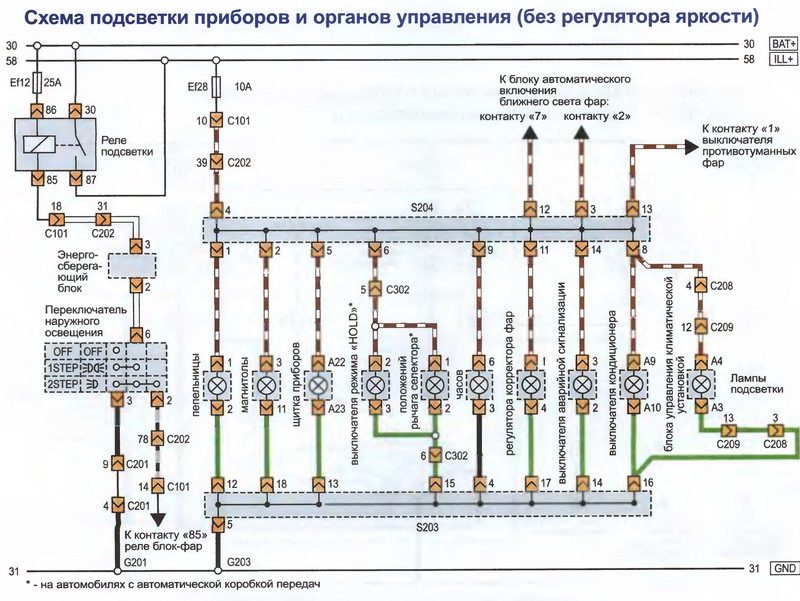

13. Подсветка приборов и органов управления (без регулятора яркости).
14. Подсветка приборов и органов управления (с регулятором яркости).

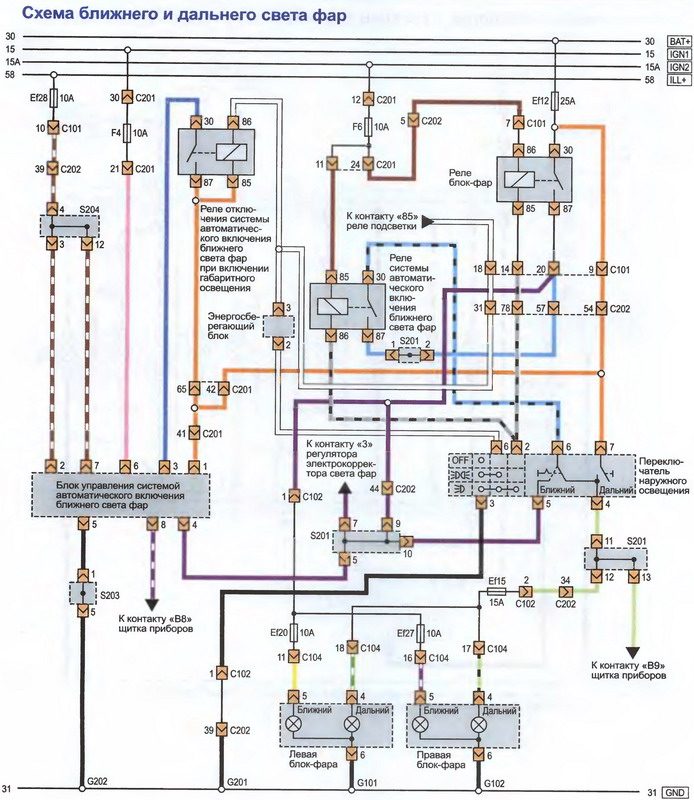

15. Ближний и дальний свет фар.

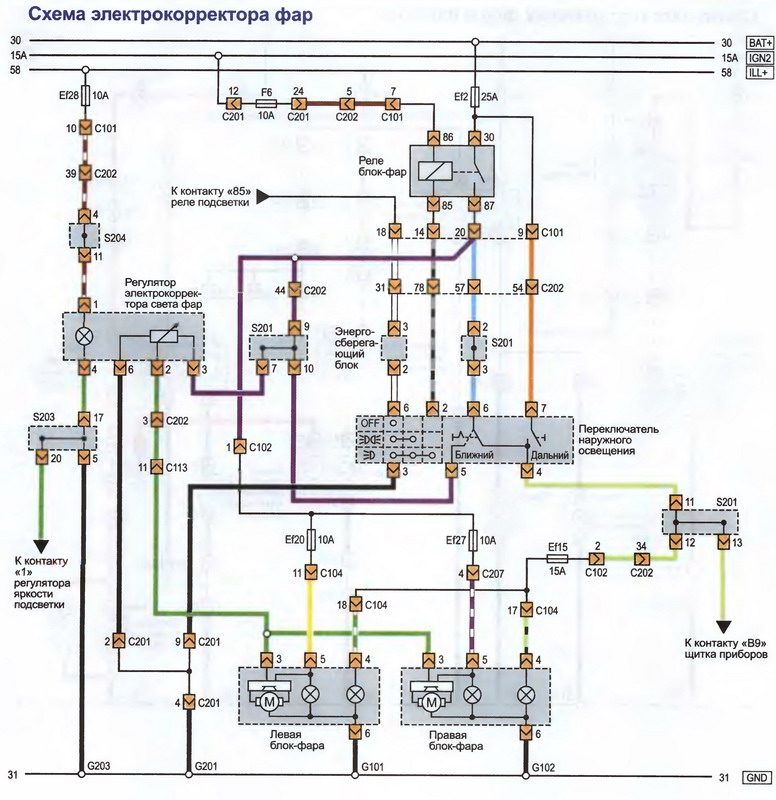

16. Электрокорректор фар.

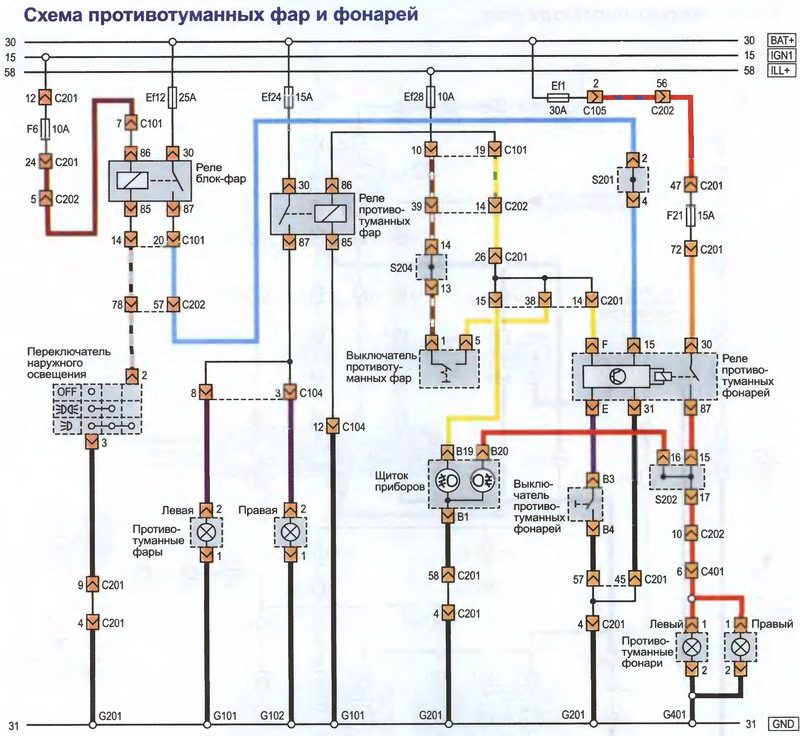

17. Противотуманные фары и фонари.

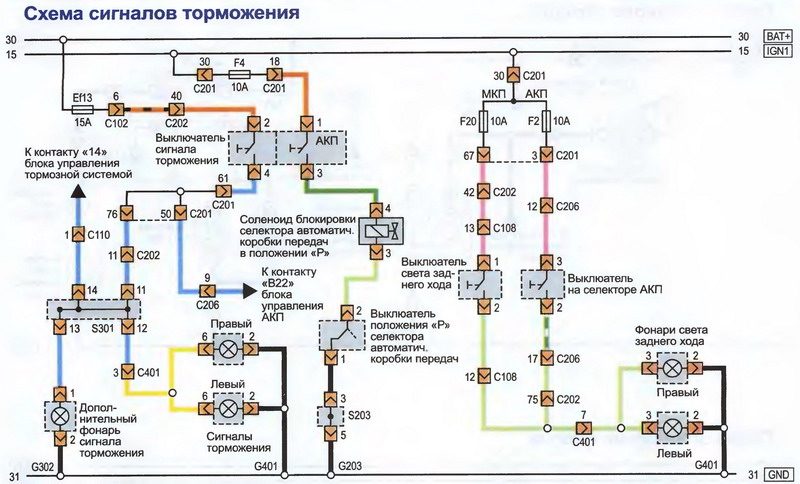

18. Сигналы торможения.

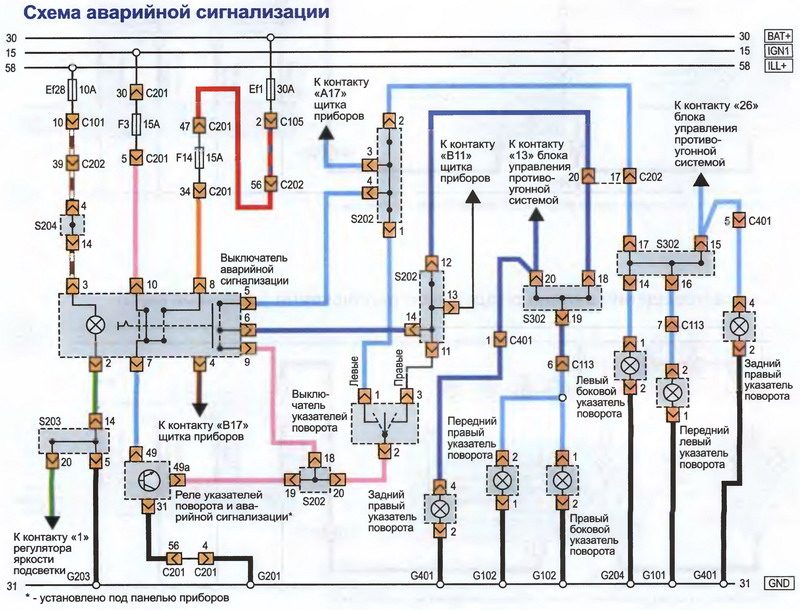

19. Аварийная сигнализация.

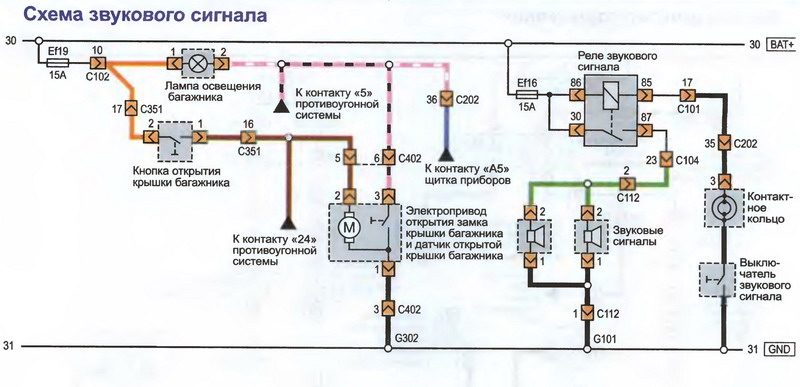

20. Звуковой сигнал.

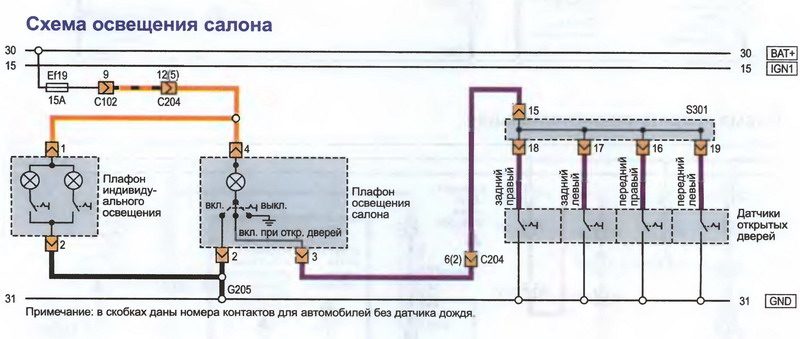

21. Освещение салона.
22. Освещение салона с задержкой выключения.
23. Стеклоочиститель (без автоматического режима на автомобилях без климат- контроля).

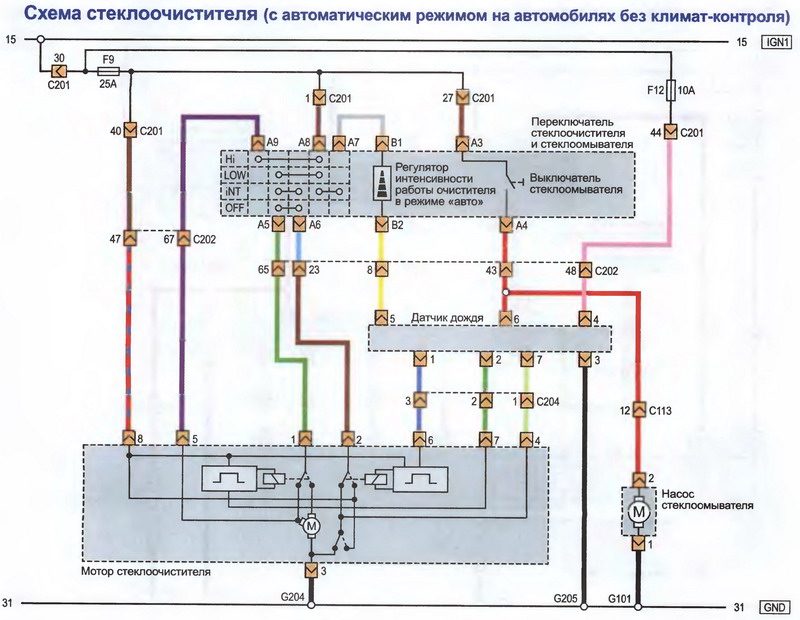

24. Стеклоочиститель (с автоматическим режимом на автомобилях без климат- контроля).

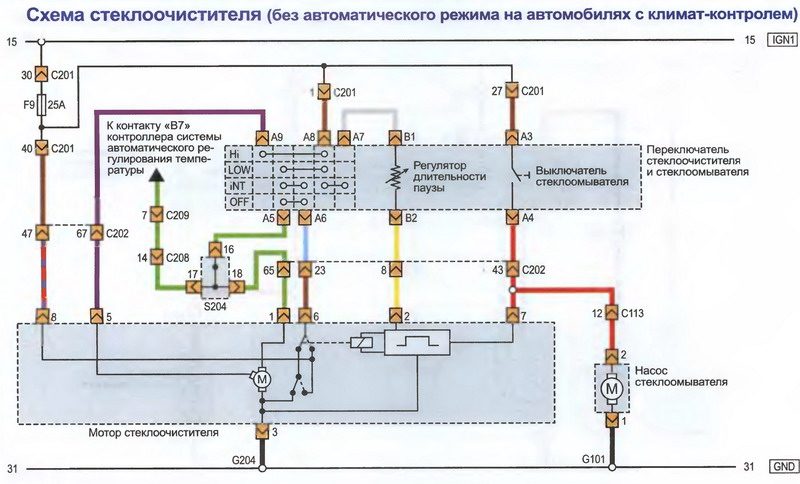

25. Стеклоочиститель (без автоматического режима на автомобилях с климат- контролем).

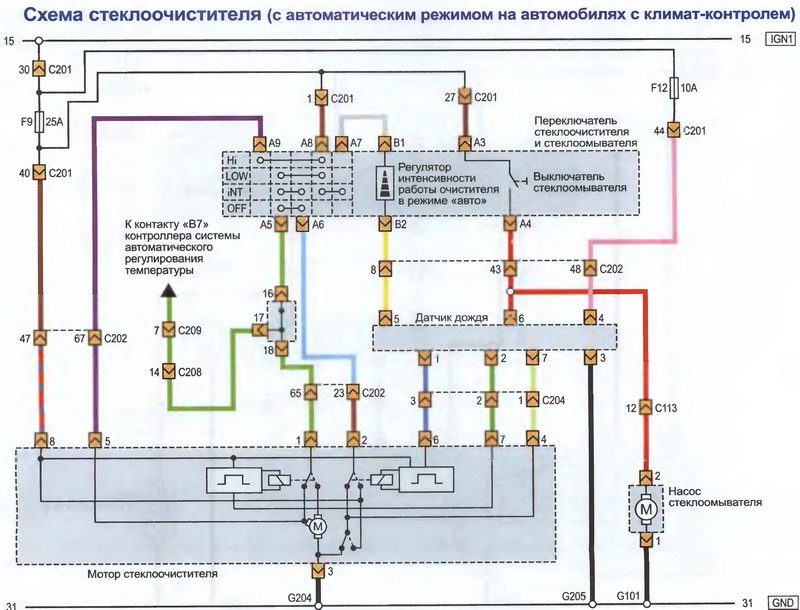

26. Стеклоочиститель (с автоматическим режимом на автомобилях с климат- контролем).
27. Обогрев заднего стекла и боковых зеркал заднего вида.
28. Электропривод боковых зеркал заднего вида.

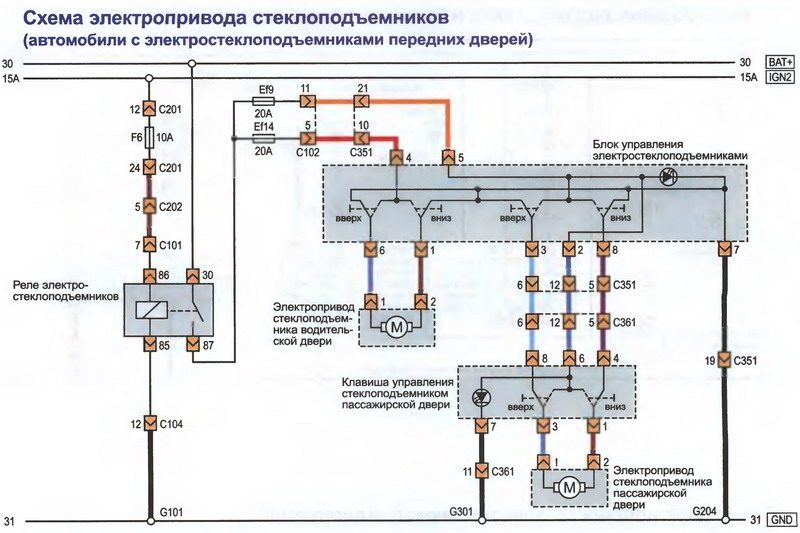

29. Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками передних дверей).
30. Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками всех дверей).
31. Электропривод складывания зеркал.
32. Система автоматического включения ближнего света фар.
33. Щиток приборов (электрические цепи приборов).

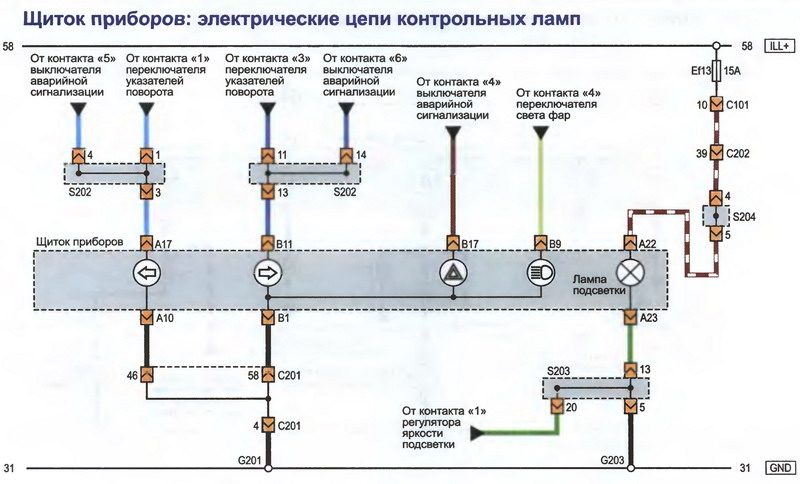

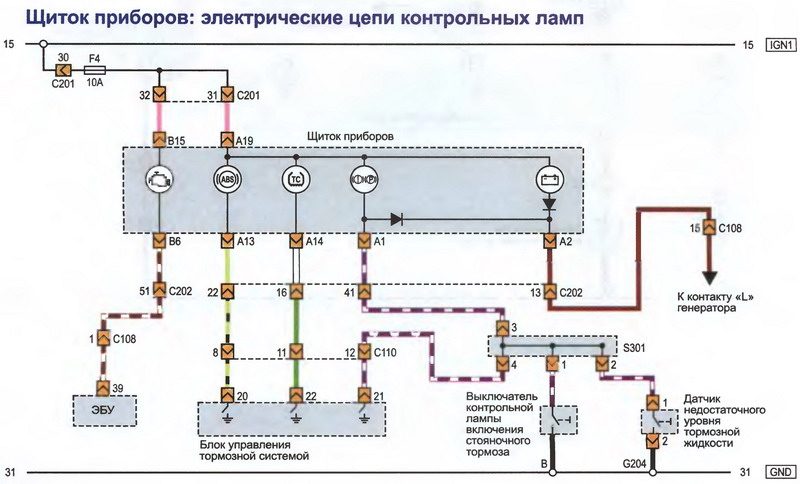

34. Щиток приборов (электрические цепи контрольных ламп 1).
35. Щиток приборов (электрические цепи контрольных ламп 2).
36. Щиток приборов (электрические цепи контрольных ламп 3).
37. Щиток приборов (электрические цепи контрольных ламп 4).

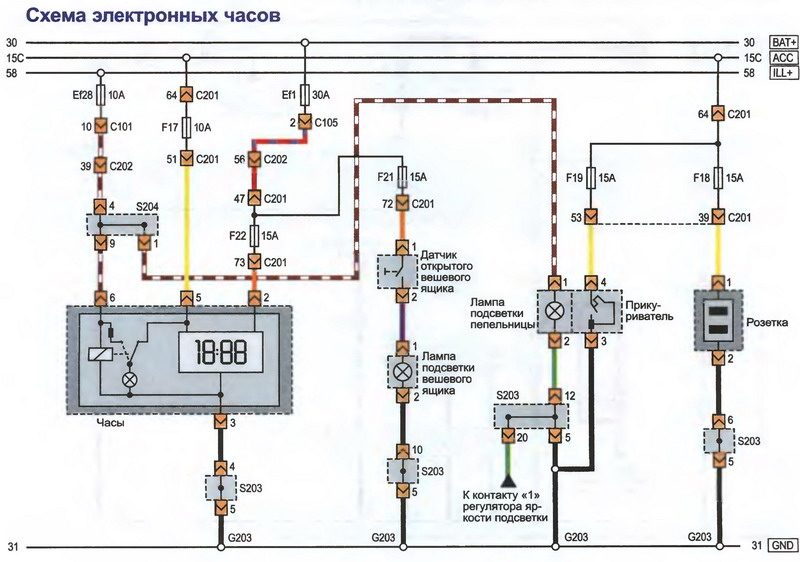

38. Электронные часы.

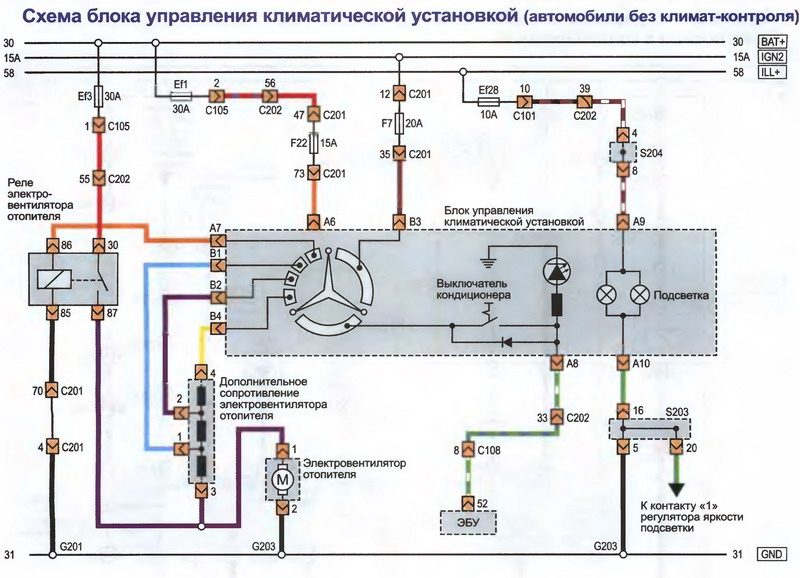

39. Блок управления климатической установкой (автомобили без климат-контроля).
40. Блок управления климатической установкой (автомобили с кондиционером).

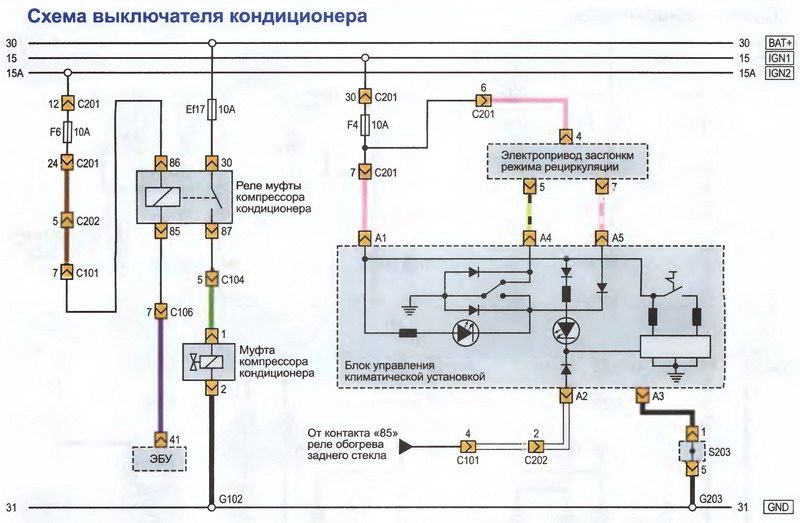

41. Выключатель кондиционера.
42. Климат-контроль.

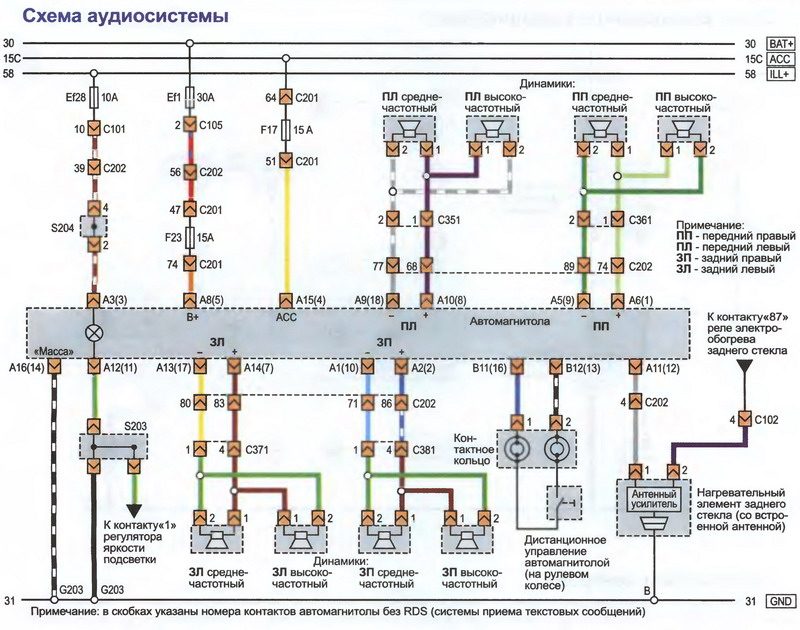

43. Аудиосистема.

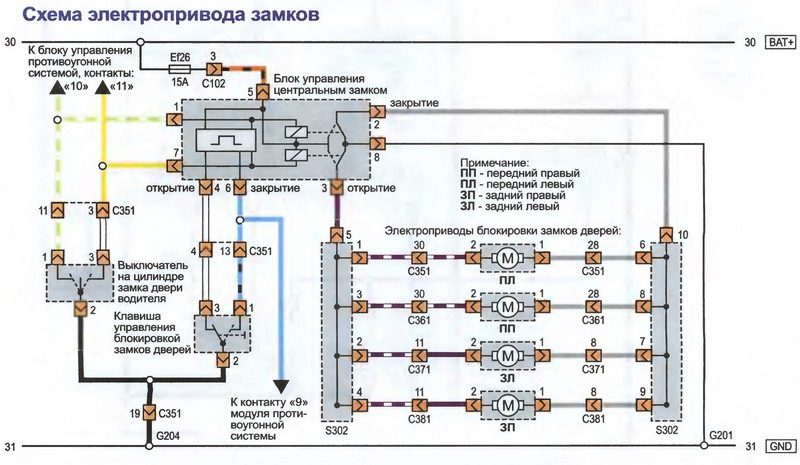

44. Электропривод замков.
45. Система подушек безопасности.
46. Система гидроусилителя с изменяемым усилием на руль.
47. Электропривод люка.
48. Блок управления тормозной системой.
49. Датчики АБС.
50. Диагностический разъем.
51. Иммобилайзер.
52. Зуммер.
53. Противоугонная система.

Схема выключателя замка зажигания

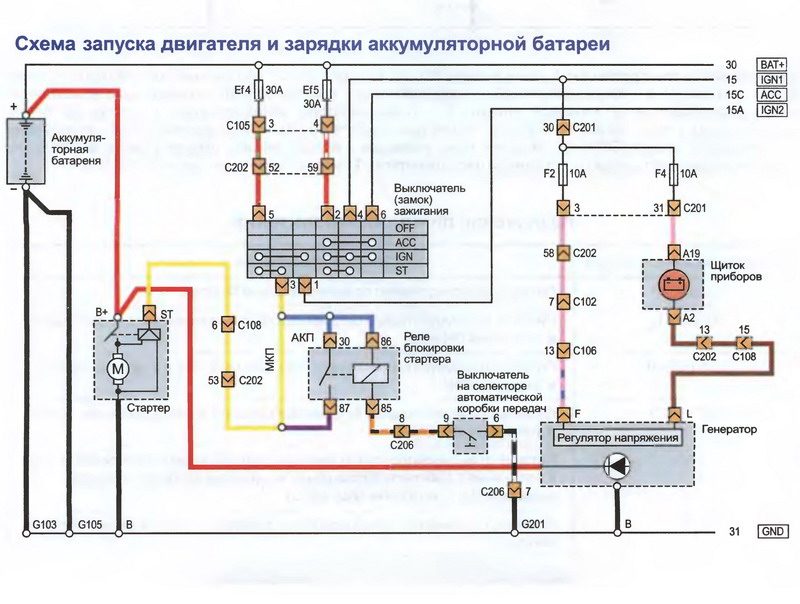

Запуска двигателя и зарядки аккумулятора.

Датчики (2) системы управления двигателем.

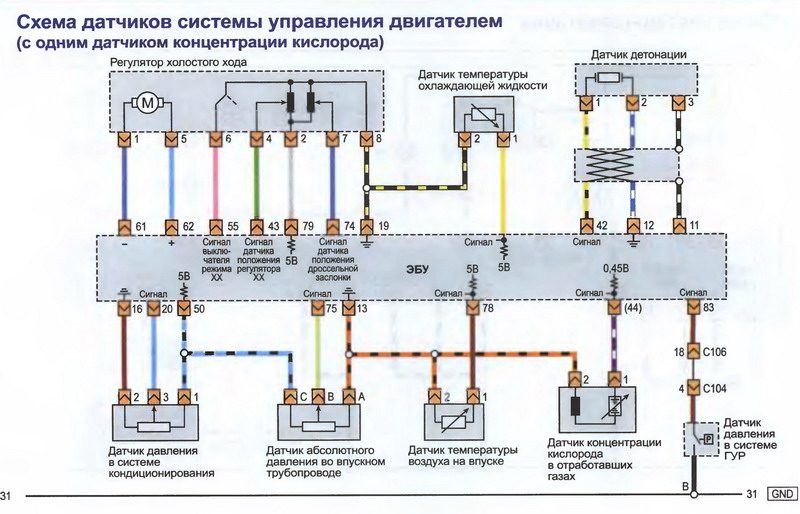

Датчики (1) системы управления двигателем.

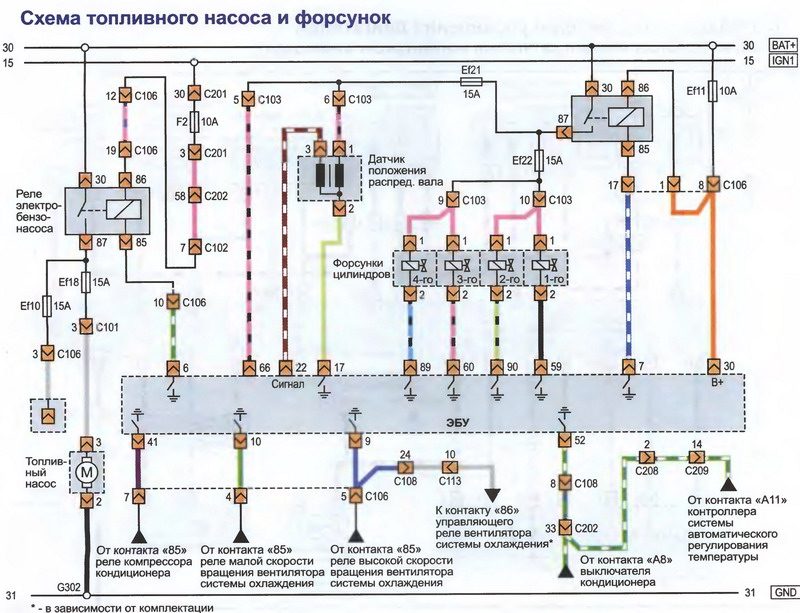

Топливный насос и форсунки.

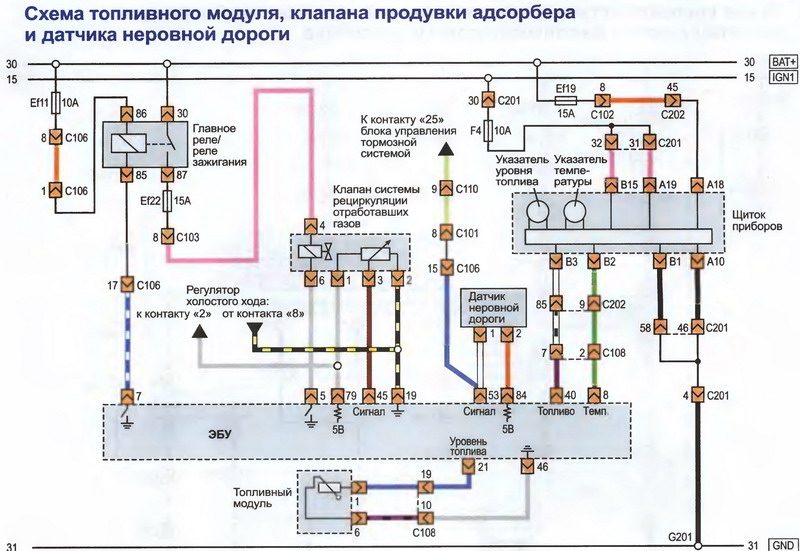

Топливный модуль, клапан продувки адсорбера и датчик неровной дороги.

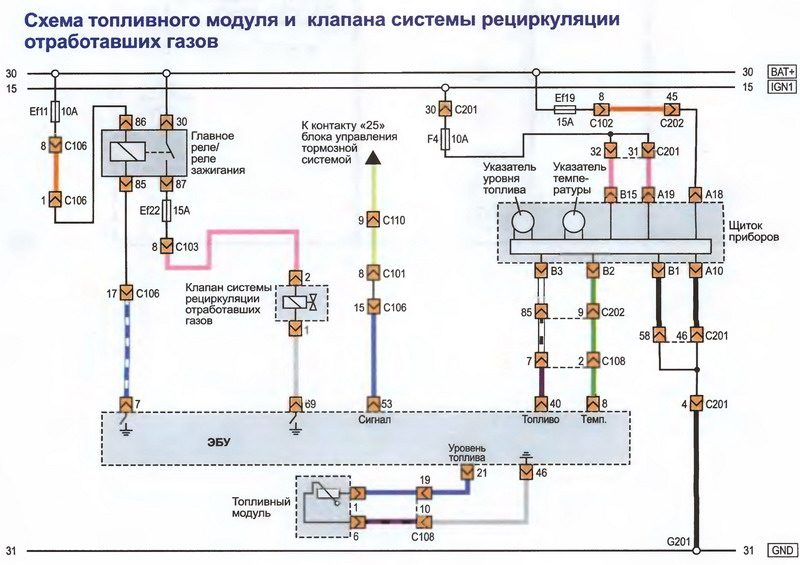

Топливный модуль, клапан системы рециркуляции отработавших газов.

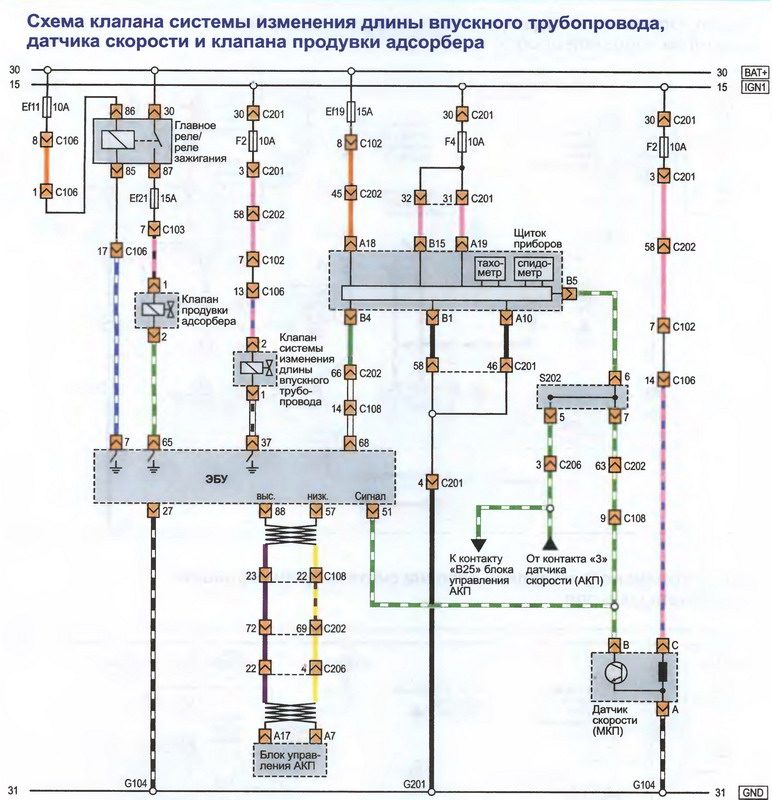

Клапан системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера.

Электровентилятор (1) системы охлаждения двигателя.

Электровентилятор (2) системы охлаждения двигателя.

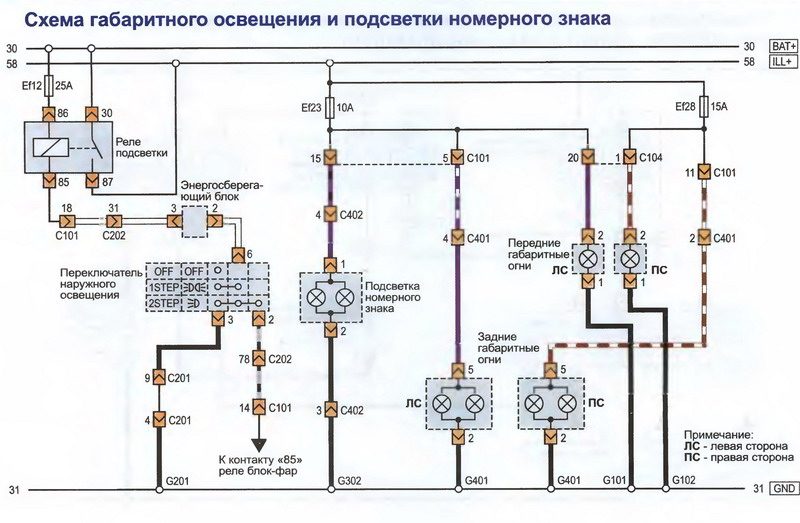

Габаритное освещение и подсветка номерного знака.

Подсветка приборов и органов управления (без регулятора яркости).

Подсветка приборов и органов управления (с регулятором яркости).

Ближний и дальний свет фар.

Противотуманные фары и фонари.

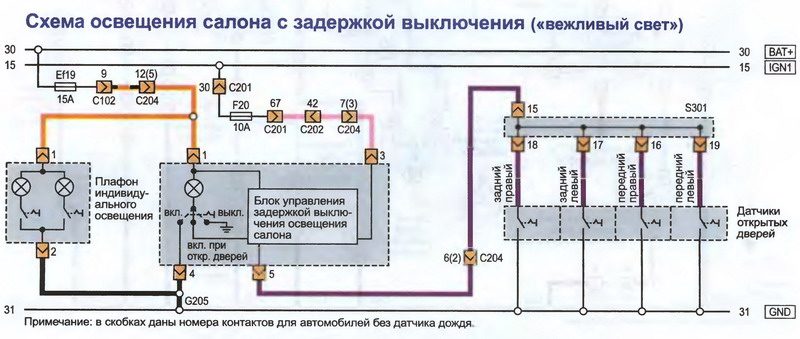

Освещение салона с задержкой выключения.

Стеклоочиститель (без автоматического режима на автомобилях без климат- контроля).

Стеклоочиститель (с автоматическим режимом на автомобилях без климат- контроля).

Стеклоочиститель (без автоматического режима на автомобилях с климат- контролем).

Стеклоочиститель (с автоматическим режимом на автомобилях с климат- контролем).

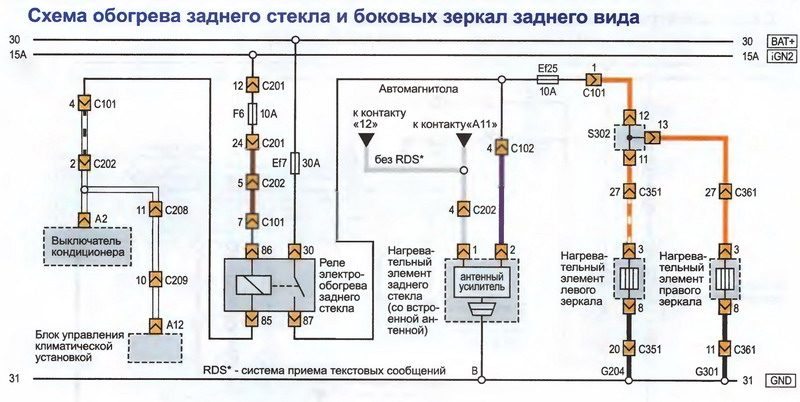

Обогрев заднего стекла и боковых зеркал заднего вида.

Электропривод боковых зеркал заднего вида.

Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками передних дверей).

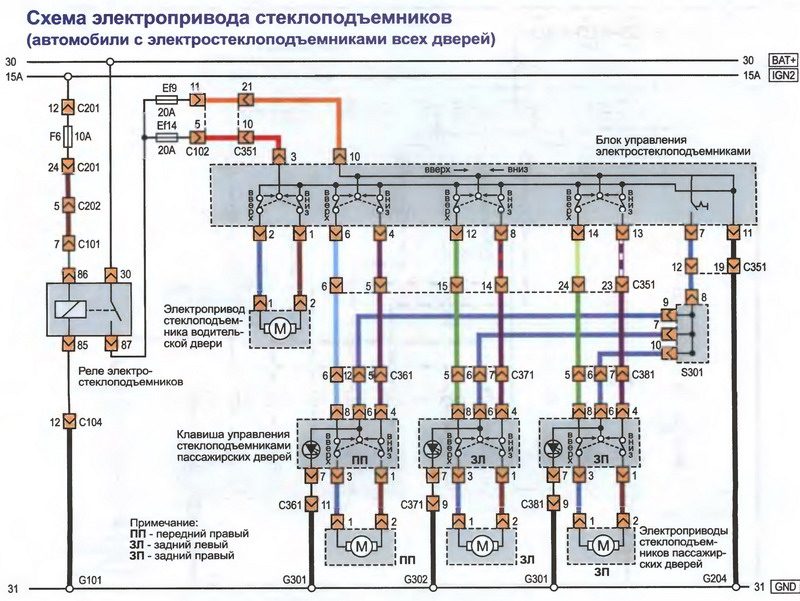

Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками всех дверей).

Электропривод складывания зеркал.

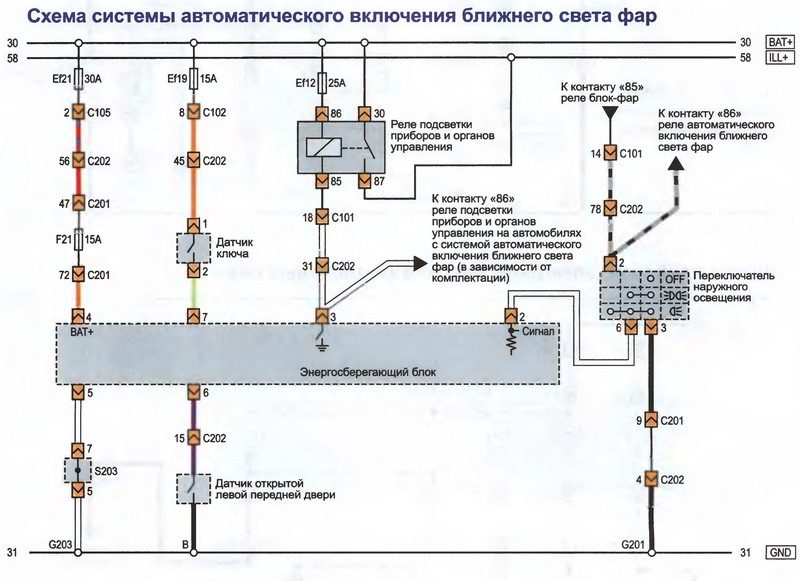

Система автоматического включения ближнего света фар.

Щиток приборов (электрические цепи приборов).

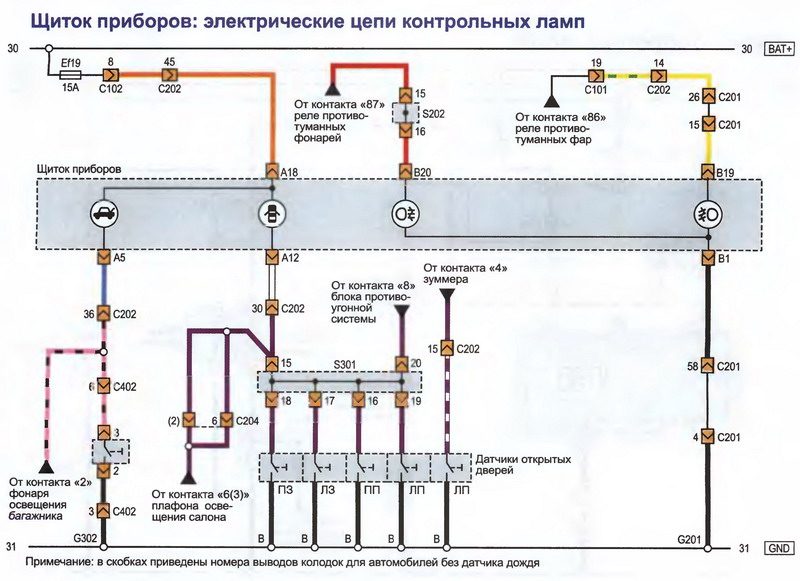

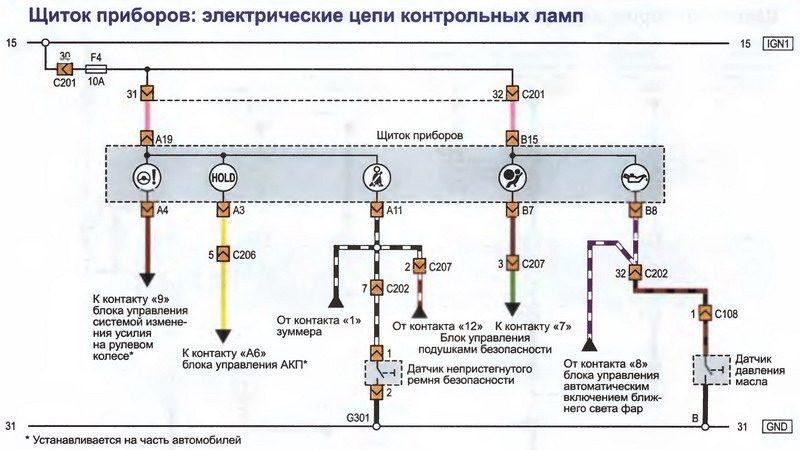

Щиток приборов (электрические цепи контрольных ламп 1).

Щиток приборов (электрические цепи контрольных ламп 2).

Щиток приборов (электрические цепи контрольных ламп 3).

Щиток приборов (электрические цепи контрольных ламп 4).

Блок управления климатической установкой (автомобили без климат-контроля).

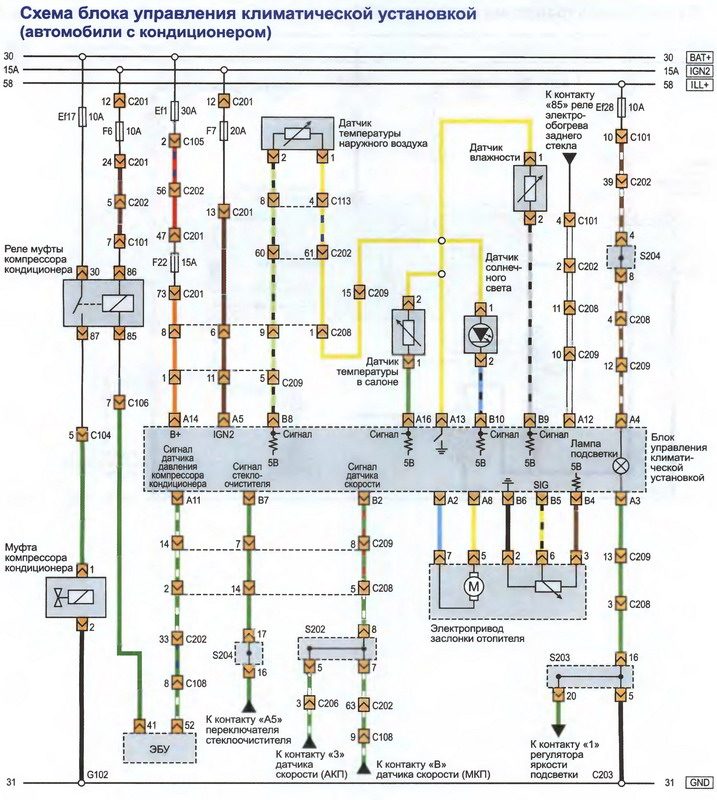

Блок управления климатической установкой (автомобили с кондиционером).

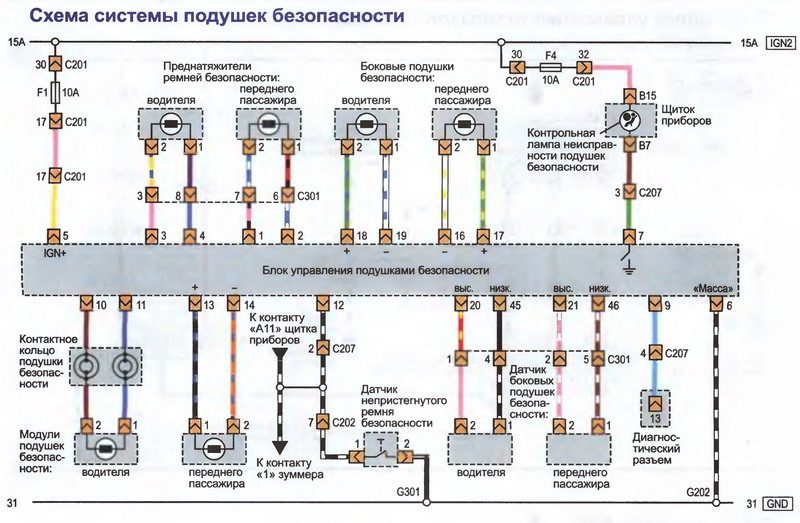

Система подушек безопасности.

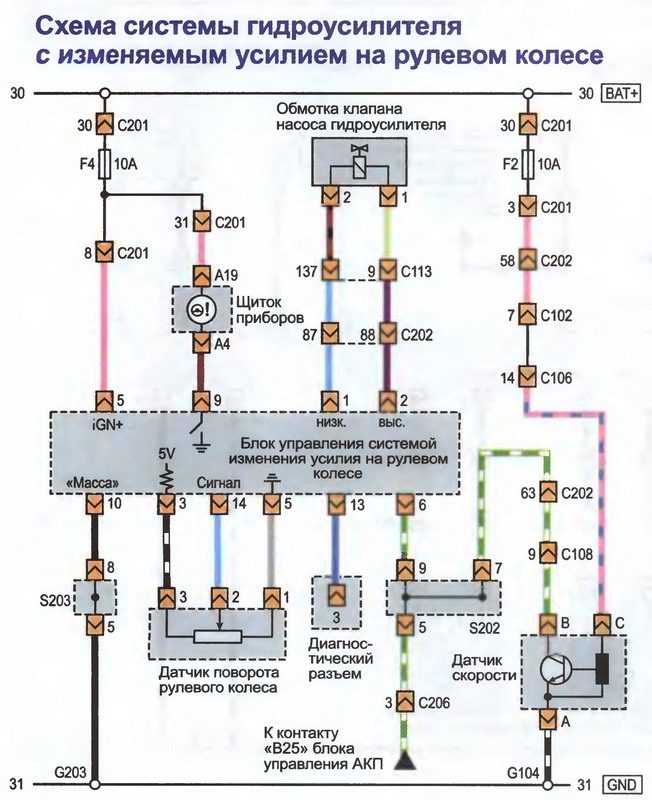

Система гидроусилителя с изменяемым усилием на руль.

Источник

Почему перестал гореть задний ход на Шевроле Лачетти?

Автомобиль: Шевроле Лачетти.
Спрашивает: Матвей Шелкёо.
Вопрос: почему перестал гореть сигнал заднего хода?

Вчера обнаружил что перестала гореть лампа заднего хода. В результате тестов стало понятно, что включается через раз, может загореться и сразу погаснуть. Автомобиль у меня Лачетти, 2012 года? почти самый крайний.

Задний ход на Шевроле Лачетти не горит, почему?

У владельцев Шевроле Лачетти могут случаться проблемы с тем, что не горят огни заднего хода. При этом лампочки могут находиться в исправном состоянии, а также реле и предохранители будут в рабочем состоянии. Что делать в таком случае?

Среди владельцев Шевроле Лачетти отмечается, что такая проблема может возникать часто.

Поиск неисправности

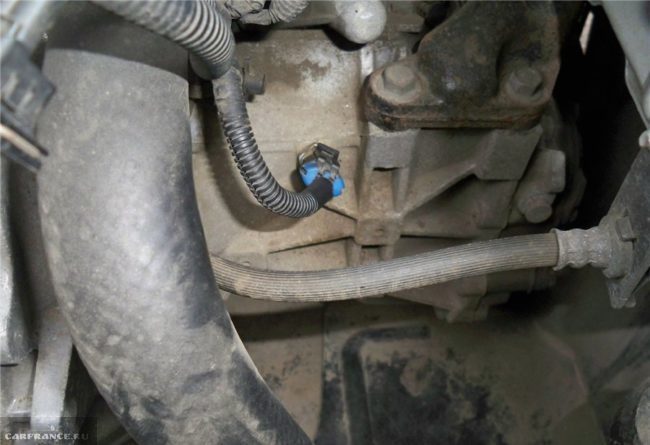

Тут потребуется открыть капот и получить доступ к датчику, расположенному на КПП.

Чтобы проверить датчик надо включить зажигание и заднюю скорость. Если лампы сзади загорятся, то тут проблема именно в датчике.

Видео о замене ламп заднего хода на светодиодные огни на Лачетти

Ремонт датчика заднего хода

Ситуацию можно попытаться исправить. Для этого необходимо снять датчик с коробки . Делать такую работу следует аккуратно, так как датчик очень хрупкий. Использовать можно ключ на «19».

После демонтажа датчик надо пощёлкать и полить WD-40.

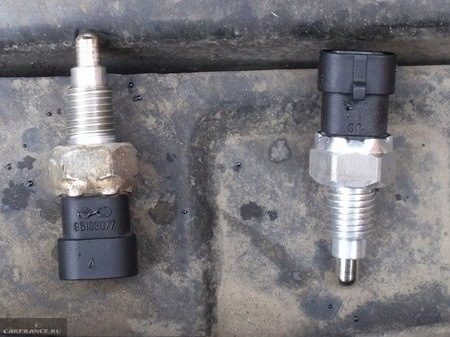

Если такие манипуляции не помогут исправить ситуацию, то датчик следует полностью поменять на новый. Цена вопроса в среднем 300 рублей.

Ответ на вопрос

Проще всего датчик заменить. Стоимость 300 рублей.

Некоторые мастера советуют сразу менять датчик, если не горит свет заднего хода на авто, так как он может работать только в полностью выжатом состоянии, а когда наполовину, то работать не будет.

Как именно в вашем случае, так как огни заднего хода у Вас зажигаются через раз!

Источник

Задние комбинированные фонари

Расположение ламп в заднем фонаре автомобиля с кузовом седан: 1 — габаритного света; 2 — сигнала торможения и габаритного света; 3 — указателя поворота; 4 — света заднего хода; 5 — противотуманного света

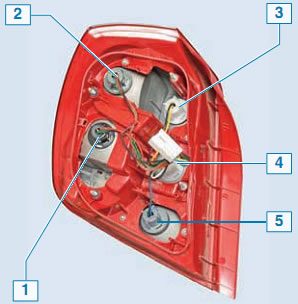

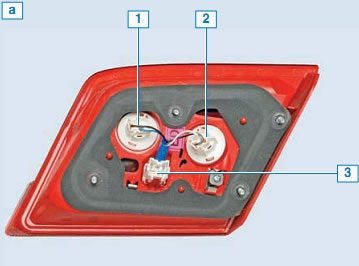

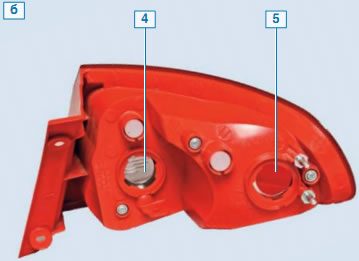

Расположение ламп в заднем фонаре автомобиля с кузовом хэтчбек: а — секция фонаря на двери багажного отделения; б — секция фонаря на крыле; 1 — противотуманного света; 2 — света заднего хода; 3 — электрический разъем; 4 — указателя поворота; 5 — сигнала торможения и габаритного света

Расположение ламп в заднем фонаре автомобиля с кузовом универсал: 1 — сигнала торможения и габаритного света; 2 — указателя поворота; 3 — света заднего хода; 4 — противотуманного света

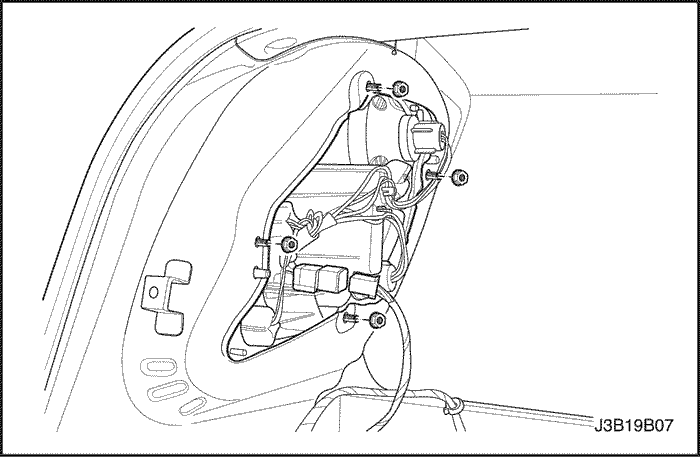

Снятие (нотчбэк)

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Снять гайки и фонарь в сборе.
3. Снять лампы.

увеличитьобозначения

Установить фонарь в сборе с помощью гаек.

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

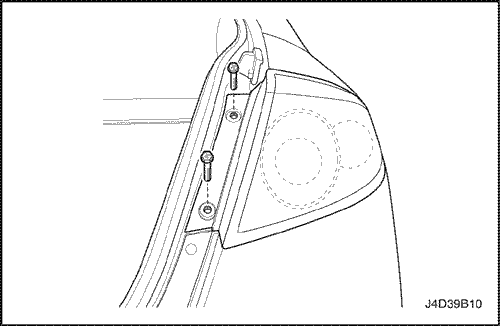

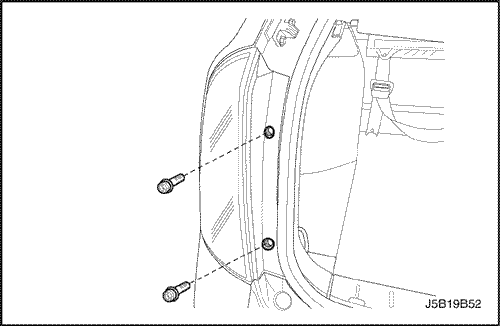

2. Снять винты заднего габаритного огня в сборе.
3. Сдвинуть задний габаритный огонь в сборе в сторону выреза двери багажника и снять фонарь.
4. Снять лампы.

увеличитьобозначения

Установить задний габаритный огонь в сборе с помощью винтов.

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Открыть заднюю дверь.

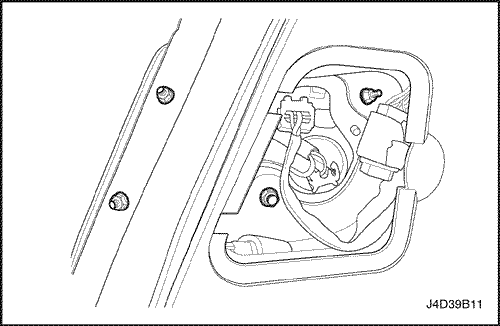

3. Снять крышку доступа к дополнительному фонарю.
4. Снять гайки и дополнительный фонарь в сборе.
5. Отсоединить электрический разъем.

увеличитьобозначения

Установить дополнительный фонарь в сборе с помощью гаек.

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Снять винты заднего габаритного огня в сборе.
3. Снять винты заднего габаритного огня в сборе.
4. Снять лампы.

увеличитьобозначения

• Установить задние комбинированные фонари в сборе.
• Установить винты задних комбинированных фонарей.
