Схема подключения автомобильной сигнализации APS-35 для охраны помещений

Пожалуй, самыми доступными как по цене, так и по доступности приобретения являются автомобильные охранные устройства. Случилось так, что решили автомобильную сигнализацию заменить более современной, с автозапуском. Ну, а старая, как водится, ушла лежать на дальнюю полку гаража.

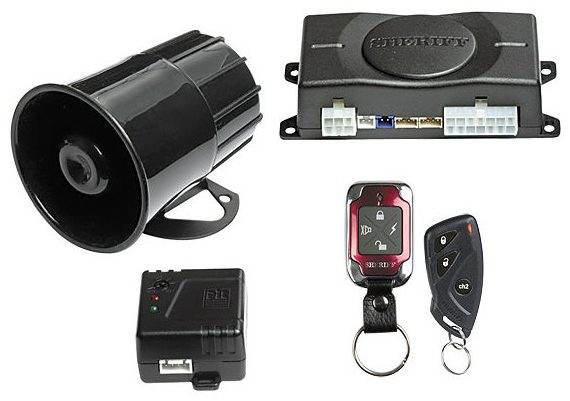

Впрочем, лежала она там недолго, — приспособили охранять склад. Автомобильная сигнализация «Sheriff APS-35 PRO», в принципе, самая обычная. На рис. 1 показана схема её установки в автомобиль, взятая из руководства по эксплуатации.

С помощью данной сигнализации можно не только охранять машину, но и управлять с брелка отпиранием дверей, багажника. Вот это тоже весьма пригодилось, — решили поставить на дверь склада электромеханический замок, кстати, тёзка сигнализации — «Шериф-ЗВ», но российского производства (и название написано русскими буквами). Так вот, этот замок представляет собой, так называемый, «английский замок», то есть, ригель у него со скосом для автоматического защелкивания

при закрывании двери. А открыть его можно только электрическим путем, подав ток на встроенный в него соленоид, который втягивает ригель. Обмотка соленоида на напряжение 12V.

Так что, решили вообще обойтись без ключей, замочных скважин, пользуясь брелком сигнализации как ключом.

Вернемся к схеме установки сигнализации (рис.1). Понятно, что нужен 12-вольтовый источник питания. Это может быть любой сетевой источник на 12V, на ток не ниже 1А, таких в продаже предостаточно.

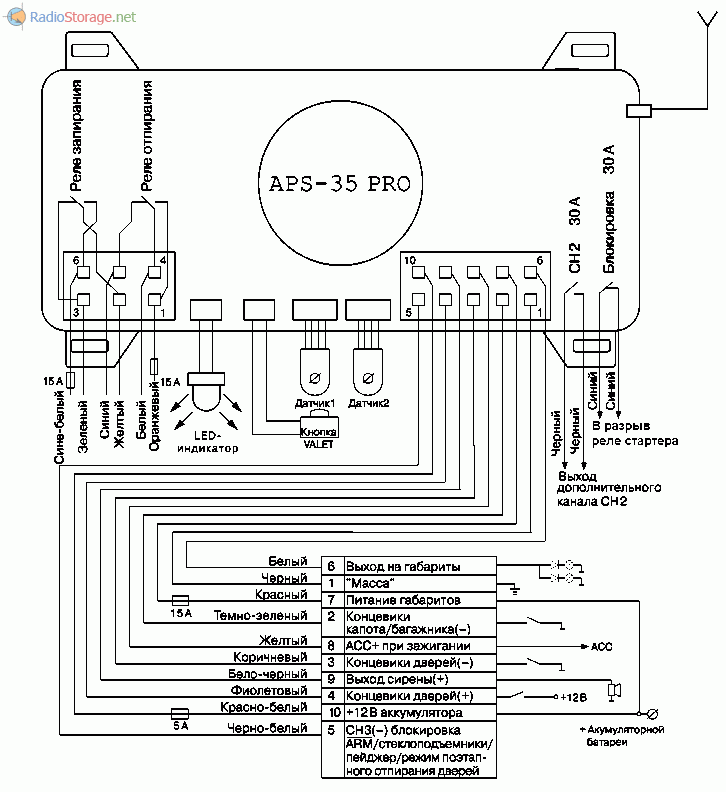

Рис.1. Схема подключения автомобильной сигнализации Sheriff APS-35 PRO.

Блокировать двигатель нам не нужно, потому и выводы «блокировка» просто никуда не подключаем. А вот выход СН2 (Выход дополнительного канала СН2) как раз нужен, в автомобиле он использовался для управления замком багажника. Здесь к нему подключаем соленоид электромеханического замка, как показано на рисунке 2А.

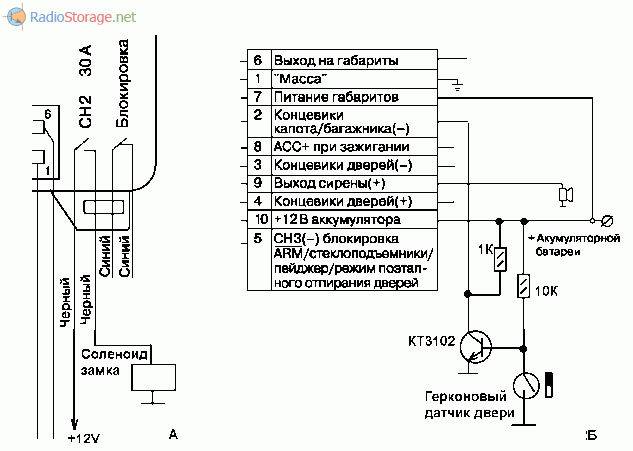

Рис. 2. Схема подключения соленоида и каскада на транзисторе к Sheriff APS-35 PRO.

Датчики удара можно установить на входную дверь, окно и настроить их чувствительность соответствующим образом. Кроме того, нужно на входную дверь поставить контактный датчик положения двери. В качестве такового удобнее всего ставить специальный герконовый охранный датчик, контакты которого размыкаются при открывании двери.

Однако, его логика работы противоположна контактным датчикам автомобиля, которые замыкаются при открывании двери. Поэтому между датчиком и сигнализацией нужно поставить инверсный каскад на транзисторе, как показано на рисунке 2Б.

Что до остального, — индикаторный светодиод можно вынести на входную дверь, либо оставить внутри помещения. Кнопку «VALET», естественно, установить внутри помещения. «Габаритные огни» никуда не подключаем.

Сирена нужна, но параллельно ей можно подключить автомобильный видеорегистратор и реле (рис.3), включающее свет в помещении (чтобы видеорегистратору было виднее). Еще можно сюда подключить радиоканал для передачи тревожного сигнала на расстояние.

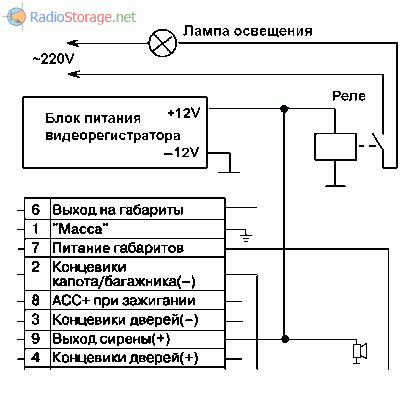

Рис.3. Схема подключения видеорегистратора.

«АСС+», которое используется для срабатывания системы при попытке включить зажигание, никуда не подключаем.

Вот, в общем-то, и все. Работает система так же, как и на автомобиле. Выходим из помещения, закрываем за собой дверь, электромеханический замок защелкивается.

Затем, нажимаем на брелке кнопку постановки на охрану. Раздается «пик-пик».

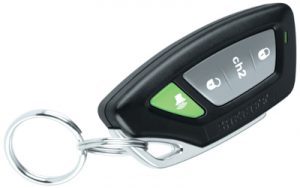

Приходим, нажимаем на брелке кнопку снятия с охраны. Раздается «пик-пик». Нажимаем на брелке кнопку открывания багажника, открываем дверь и входим. Кнопкой отпирания багажника можно запирать и отпирать дверь даже когда помещение не под охраной.

Лучше всего, если питание системы организовать от какого-либо бесперебойного источника питания. Но этот вопрос практически не прорабатывался. Полагаю, аналогичным образом можно поручить охрану помещения любой другой автомобильной сигнализации.
