Как подключить вольтамперметр к зарядному устройству — подборка схем

Дата: 10.02.2017 // 0 Комментариев

При изготовлении самодельных блоков питания или зарядных устройств, народные умельцы зачастую оснащают подобные приборы цифровыми вольтамперметрами. Цена таких устройств колеблется в районе нескольких долларов, а их точность позволяет напрочь забыть о стрелочных измерительных приборах. Учитывая широкий ассортимент современных вольтамперметров, можно столкнуться с проблемой их подключения. Сегодня наша статья посвящена самым популярным вольтамперметрам и их схемам подключения. Также, помимо стандартной схемы, мы будем описывать, как подключить вольтамперметр к зарядному устройству

Как подключить вольтамперметр к зарядному устройству — подборка схем

Мы выбрали 4 самых распространенных вольтамперметров, которые используют умельцы в своих устройствах. Диапазоны измерений большинства приборов составляют 0-100 В, а также имеют встроенный шунт на 10 А. Принцип подключения у них очень похож, но есть свои нюансы.

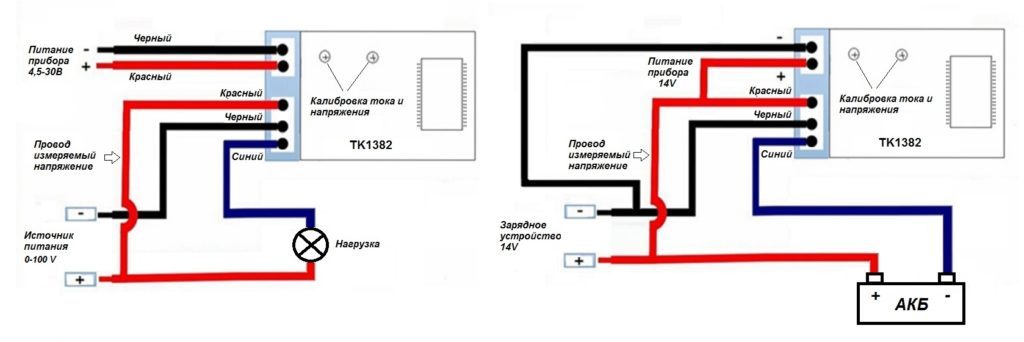

TK1382 схема подключения

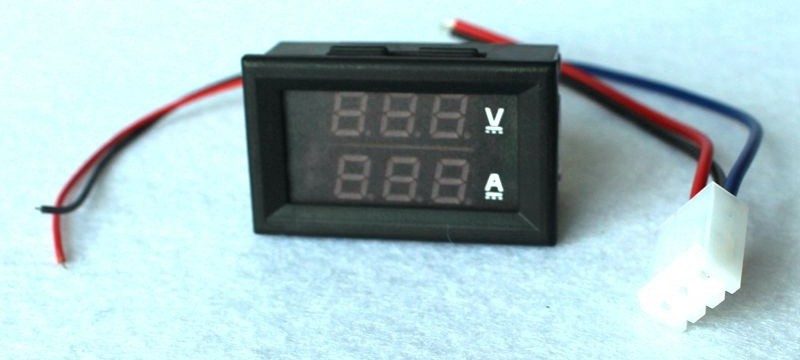

Вольтамперметр TK1382 можно купить по цене 3,5-5 у.е. Прибор имеет два калибровочных резистора: подстройка напряжения, подстройка тока.

Измеряемое напряжение 0-100 В; ток 0-10 А. Питание прибора должно находиться в рамках 4,5-30 В.

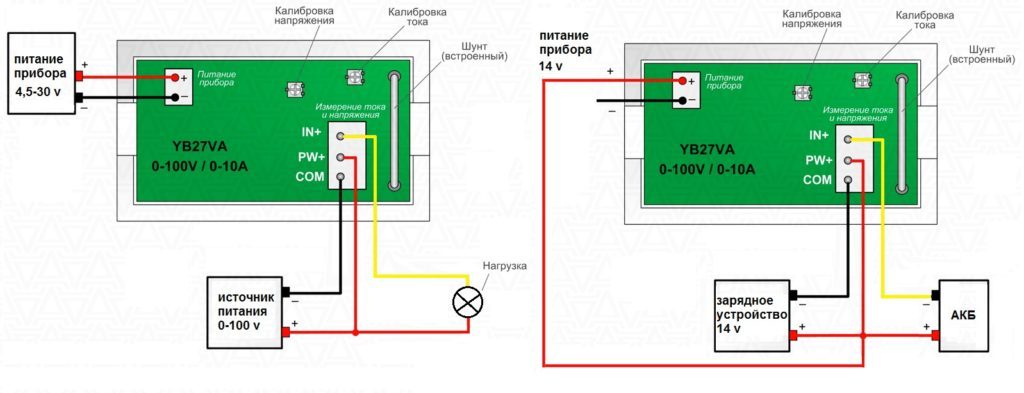

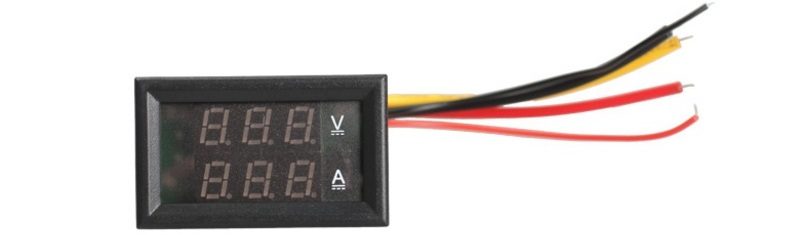

YB27VA схема подключения

Вольтметр амперметр YB27VA имеет аналогичные параметры по диапазону измерений тока и напряжения. Единственным отличием становиться другая компоновка платы и цветовая маркировка проводов.

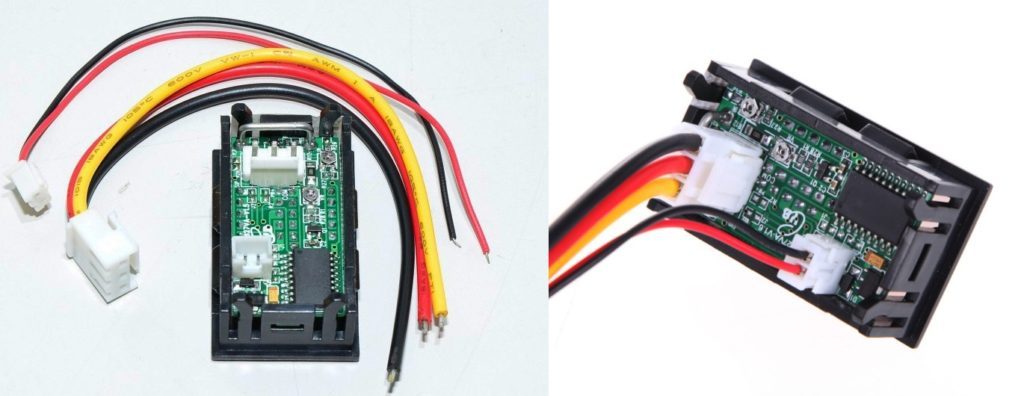

Примерная цена составляет 3,5-4,5 у.е., на плате также присутствуют подстроечные резисторы.

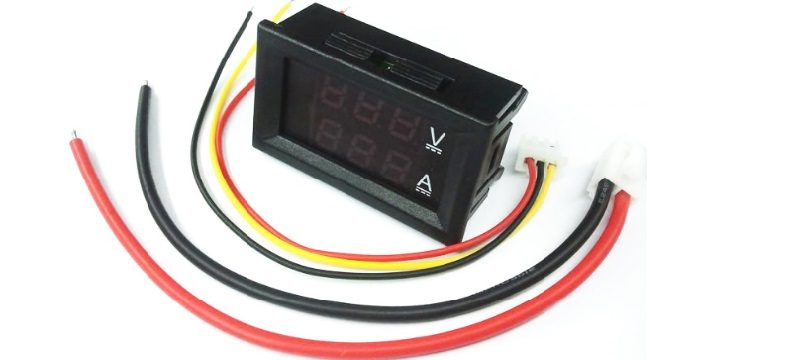

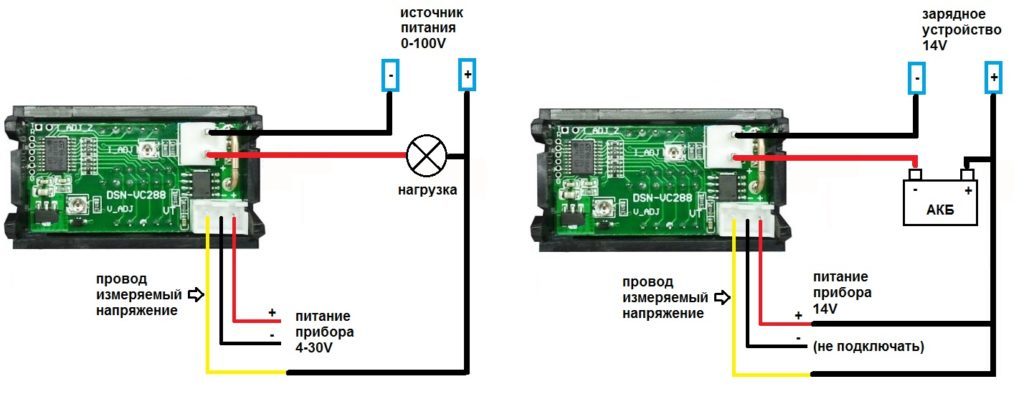

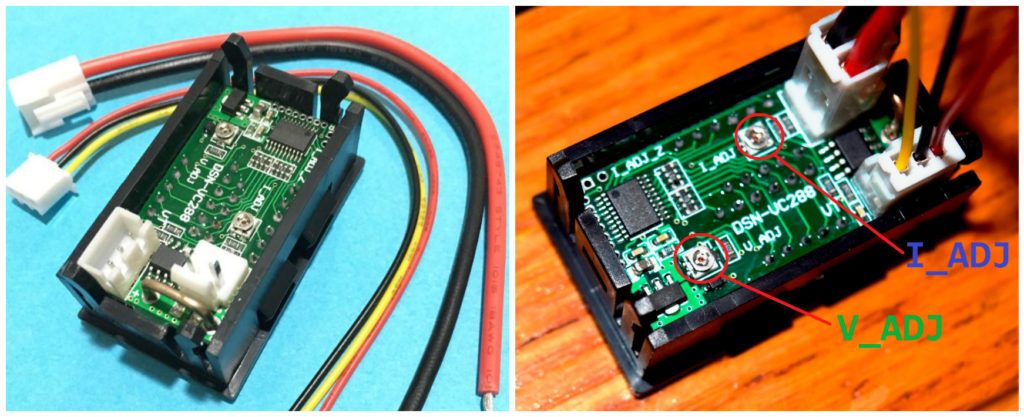

DSN-VC288 схема подключения

Вольтметр амперметр DSN-VC288 также является одним из самых популярных у радиолюбителей. Цена его колеблется в пределах 4 у.е.

Многие, кто сталкивался с такими приборами жалуются на плохое качество калибровочных резисторов.

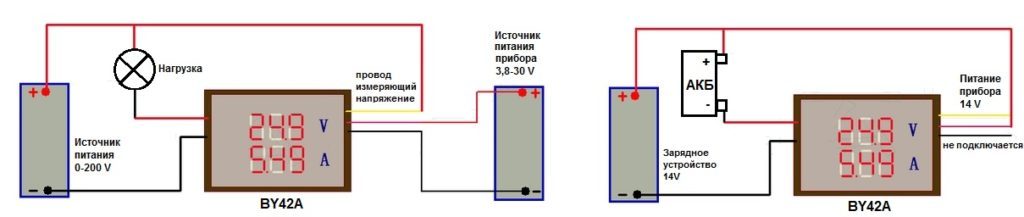

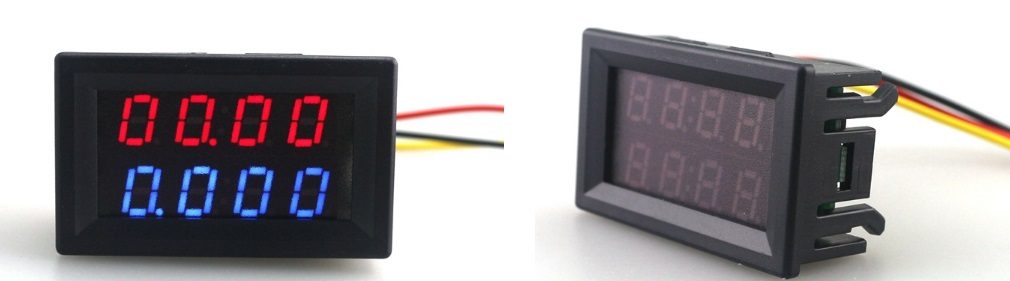

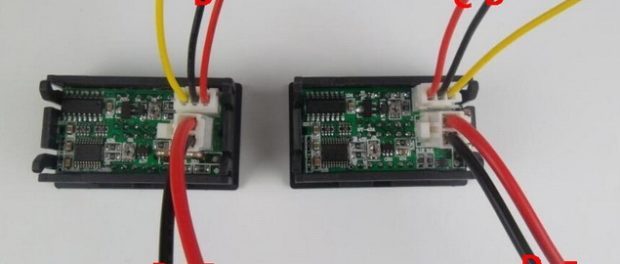

BY42A схема подключения

Кому нужна высокая точность измерений, может воспользоваться вольтамперметром BY42A. Такой прибор даст на один знак после запятой больше.

Вольтметр амперметр BY42A рассчитан на более высокое измеряемое напряжение – до 200 В, но напряжение питания прибора должно находиться в пределах 3,8-30 В.

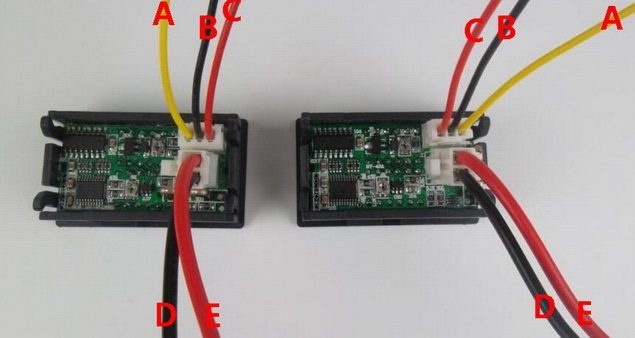

Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней.

Используя вольтамперметр в своем автомобильном зарядном устройстве, можно не только визуально контролировать процесс зарядки АКБ, но и своевременно диагностировать состояние батареи. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение.

Источник

Deek robot bl 02 подключение к лабораторному блоку питания

Я уже как-то выкладывал обзор очень похожего прибора, даже название обзора было почти таким же, но в этот раз приборчик стоит немного дешевле, да и качество точно не хуже чем у предыдущего. В общем мини обзор полезной для радиолюбителя вещицы.

Перед тем как перейти к собственно обзору, пару слов о цене. В заголовке указана цена $1.72, на самом деле общая стоимость выходит больше из-за платной доставки, причем в Россию она дешевле чем к нам и сумма составляет $2.51 против $3.97, но так как в заказе было с десяток приборов, то в итоге разница получилась не такой и большой.

Технические характеристики
Измеряемое напряжение — до 99.9 Вольта
Разрешение при измерении напряжения — 0.1 Вольта
Измеряемый ток — до 9.99 Ампера
Разрешение при измерении тока — 0.01 Ампера
Точность измерения: 1% (± 1 разряд)
Напряжение питания — 4-30 Вольт
Ток потребления — менее 20 мА
Частота обновления: около 3 Гц
Размеры: 48 мм * 29 мм * 26 мм
Рабочая температура:-10 °-+ 65 °

Первое на что обращаешь внимание при включении, анимация по крайним сегментам индикатора, я как-то раньше подобного не встречал.

Ну и конечно же тесты.
Для начала оценка тока потребления и минимального рабочего напряжения.

1. При напряжении около 2.6 Вольта прибор включается, но показания на дисплее будут далеки от реальных.
2. Дальнейшее повышение напряжения питания до 3.6-3.7 Вольта выводит прибор на рабочую точку, это видно по прекращению роста потребляемого тока. Ток потребления при этом около 10мА
3. При входном напряжении 28 Вольт ток потребления сохраняется примерно на том же уровне.
4. Близкий к максимальному ток потребления составляет около 12-13 мА
5. При входном напряжении 3.7 Вольта показания уже корректные. На фото вход прибора подключен к питанию самого прибора.
6. Показания немного занижены, буквально на 0.1 Вольта, но это проявляется и при более высоком напряжении питания.

Тест показал что:
1. Потребление явно ниже заявленных «до 20 мА» и реально ближе к 10-13, что как по мне очень даже неплохо.
2. Минимальное напряжение питания не 4, а 3.7 Вольта, так что здесь тоже все отлично.

Так как описывать особо больше нечего, то подведу краткий итог:
Прибор довольно легко поддается калибровке, хотя даже изначально при измерении напряжения погрешность была не очень большой.
Имеет очень малый ток потребления и диапазон рабочего напряжения примерно от 3.7 Вольта.
При всем этом цена более чем доступна.

На мой взгляд, с учетом перечисленных преимуществ, я могу смело рекомендовать его к приобретению.

При изготовлении самодельных блоков питания или зарядных устройств, народные умельцы зачастую оснащают подобные приборы цифровыми вольтамперметрами. Цена таких устройств колеблется в районе нескольких долларов, а их точность позволяет напрочь забыть о стрелочных измерительных приборах. Учитывая широкий ассортимент современных вольтамперметров, можно столкнуться с проблемой их подключения. Сегодня наша статья посвящена самым популярным вольтамперметрам и их схемам подключения. Также, помимо стандартной схемы, мы будем описывать, как подключить вольтамперметр к зарядному устройству

Мы выбрали 4 самых распространенных вольтамперметров, которые используют умельцы в своих устройствах. Диапазоны измерений большинства приборов составляют 0-100 В, а также имеют встроенный шунт на 10 А. Принцип подключения у них очень похож, но есть свои нюансы.

TK1382 схема подключения

Вольтамперметр TK1382 можно купить по цене 3,5-5 у.е. Прибор имеет два калибровочных резистора: подстройка напряжения, подстройка тока.

Измеряемое напряжение 0-100 В; ток 0-10 А. Питание прибора должно находиться в рамках 4,5-30 В.

YB27VA схема подключения

Вольтметр амперметр YB27VA имеет аналогичные параметры по диапазону измерений тока и напряжения. Единственным отличием становиться другая компоновка платы и цветовая маркировка проводов.

Примерная цена составляет 3,5-4,5 у.е., на плате также присутствуют подстроечные резисторы.

DSN-VC288 схема подключения

Вольтметр амперметр DSN-VC288 также является одним из самых популярных у радиолюбителей. Цена его колеблется в пределах 4 у.е.

Многие, кто сталкивался с такими приборами жалуются на плохое качество калибровочных резисторов.

BY42A схема подключения

Кому нужна высокая точность измерений, может воспользоваться вольтамперметром BY42A. Такой прибор даст на один знак после запятой больше.

Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней.

Используя вольтамперметр в своем автомобильном зарядном устройстве, можно не только визуально контролировать процесс зарядки АКБ, но и своевременно диагностировать состояние батареи. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение.

Цифровой вольтметр, амперметр, ваттметр SHIELD MODEL BL-02 используется для измерения, индикации напряжения, тока (ток постоянный), потребляемой мощности.
Прибор оснащен двумя гнездами: одно – трех контактное, второе – двух контактное. К гнездам в комплекте с вольтметром идут два соответствующих коннектора. Трех контактное гнездо используется для подачи на вольтметр напряжения питания и для измерения значения напряжения. Двух контактное гнездо используется для измерения значения тока.
Для использования SHIELD MODEL BL-02 нужно обеспечить ему напряжение питания значением 7 – 12 В постоянного тока. Для подключения напряжения питания используются красный и черный проводники трех контактного гнезда, обозначенные на плате прибора I и G соответственно. Источником напряжения питания вольтметра может быть измеряемое напряжение, если оно соответствует требованиям прибора. Если запитать прибор от измеряемого напряжения, это практически не повлияет на точность измерения т.к. вольтметр потребляет мало мощности. Напряжение питания вольтметра не должно превышать 13 В постоянного тока, иначе прибор выйдет из строя.
После подключения напряжения включается жидкокристаллический дисплей с диагональю 1,65 дюйма и синей подсветкой.
Дисплей вольтметра SHIELD MODEL BL-02:

В верхней части дисплея показывается значение напряжения посредине значение тока с точностью до одной сотой. В нижней части дисплея показывается значение потребляемой мощности в ватах с точностью до десятых.
На передней панели прибора есть два потенциометра для ручной калибровки значений напряжения (обозначение V_CAL) и тока (обозначение A_CAL).
Для измерения напряжения нужно подключить белый проводник, обозначенный на плате прибора O, и общий контакт к нужным точкам на схеме. Измерительные проводники подключаем в схему параллельно, соблюдая полярность. Максимальное значение измеряемого напряжения 100 В постоянного тока.
Для измерения тока нужно подключить в схему красный проводник двух контактного гнезда и общий контакт того же гнезда. Измерительные проводники подключаем в схему последовательно, соблюдая полярность. Максимальное значение измеряемого тока 10 А постоянного тока.
Схема подключения прибора SHIELD MODEL BL-02:

Прибор может одновременно измерять и показывать на дисплее текущее значение тока, напряжения и потребляемой мощности.
Вольтметр поставляется в пластиковом корпусе черного цвета с защелками для установки на приборную панель, стенку, щит, пульт. Передняя часть прибора защищена корпусом, но задняя часть открыта, потому нужно максимально избегать агрессивных воздействий (падений, ударов, вибрации, попадания пыли, попадания влаги и т.п.).

производитель: Deek-Robot;
модель: SHIELD MODEL BL-02;
дисплей: жидкокристаллический;
диагональ дисплея: 1,65 дюйма;
измеряемый ток: постоянный;
напряжение питания прибора: 7 – 12 В DC;
измеряемое напряжение: 0 – 100 В DC;
измеряемый ток: 0 – 10 А DC;
измеряемая текущая мощность: 0 – 1000 Вт;
точность: 1%;
монтажные размеры: 70 x 40 x 14 мм;
габариты: 79 x 43 x 15 мм;
вес: 35 г.

Доброго времени суток.
Сегодня изучим потроха и схему бюджетного робота-пылесоса электровеника Agait EC MINI.
С учетом примитивного алгоритма, роботом его можно назвать весьма условно.
Много текста, картинок и опрос на закуску.

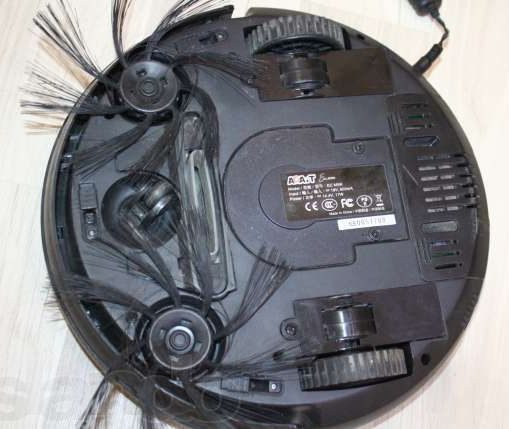

При покупке никаких сверхожиданий не было, хотя был приятно удивлен — оно работает и даже собирает пыль, поддерживая чистоту, увеличив интервалы между обычной «ручной» уборкой.
Так как эта модель самая младшая (был куплен в сетевом магазине за эквивалент 100$), не будем обсуждать функционал данного изделия «из коробки» а посмотрим на простор для рукопркиладничества и модернизаций.
Мне сей девайс видится как готовая платформа для DIY робота-пылесоса.
Первым кандидатом на апгрейд просится конечно же мозг.
Силовую часть для начала можно оставить имеющуюся, а в качестве контроллера использовать что-то из клана Arduino.
С имплантацией в текущую схему проблем быть не должно, т.к. в исходном варианте используется микроконтроллер EM78P153K с питанием 5V в 14 выводном корпусе (минус 2 вывода питания) итого 12 выводов для общения со схемой.

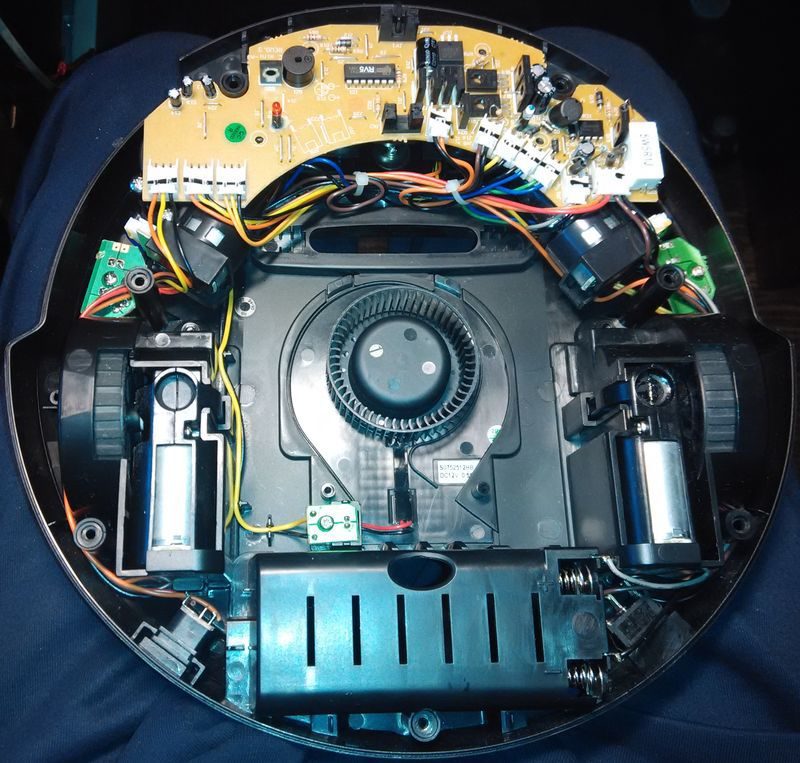

Общий вид внутренностей

Для планирования имплантации нового, нужно для начала представлять какие исполнительные механизмы и «органы чувств» есть у этого «зверька».

Что же нам предлагает производитель этого чуда?

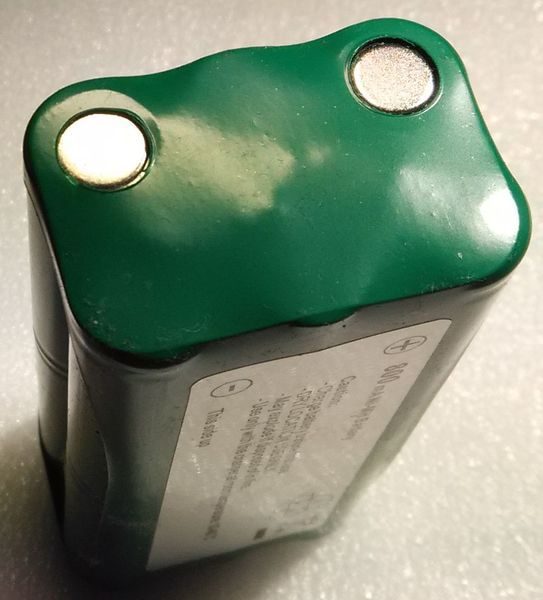

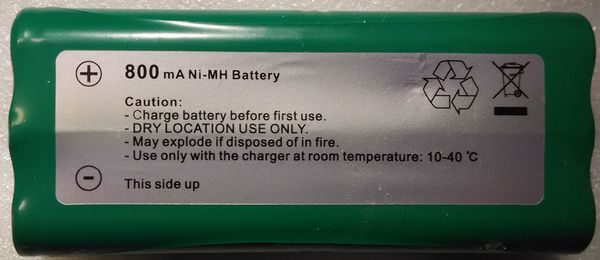

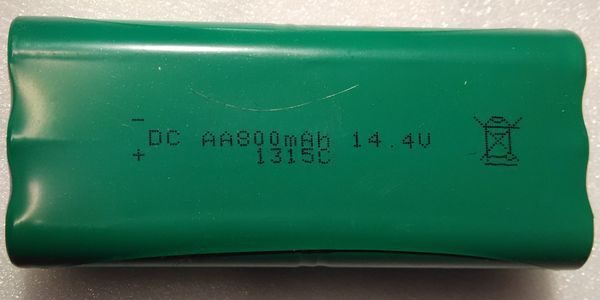

Аккумулятор Ni-MH из 12 элементов АА с обещанной емкостью 800 mA-h

Двигатель

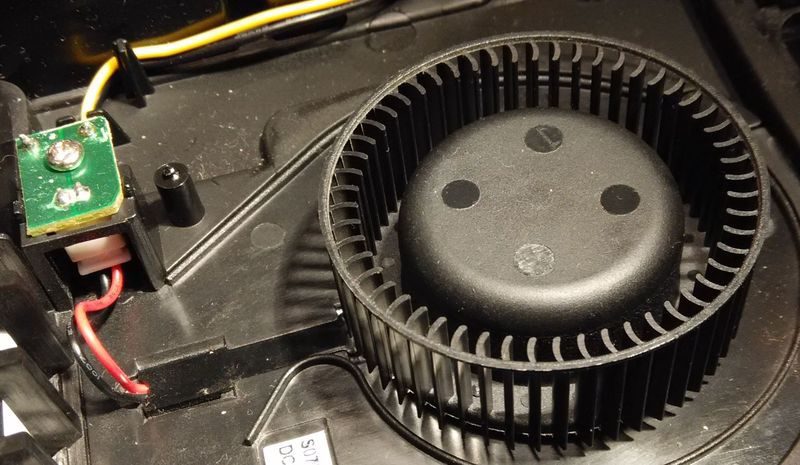

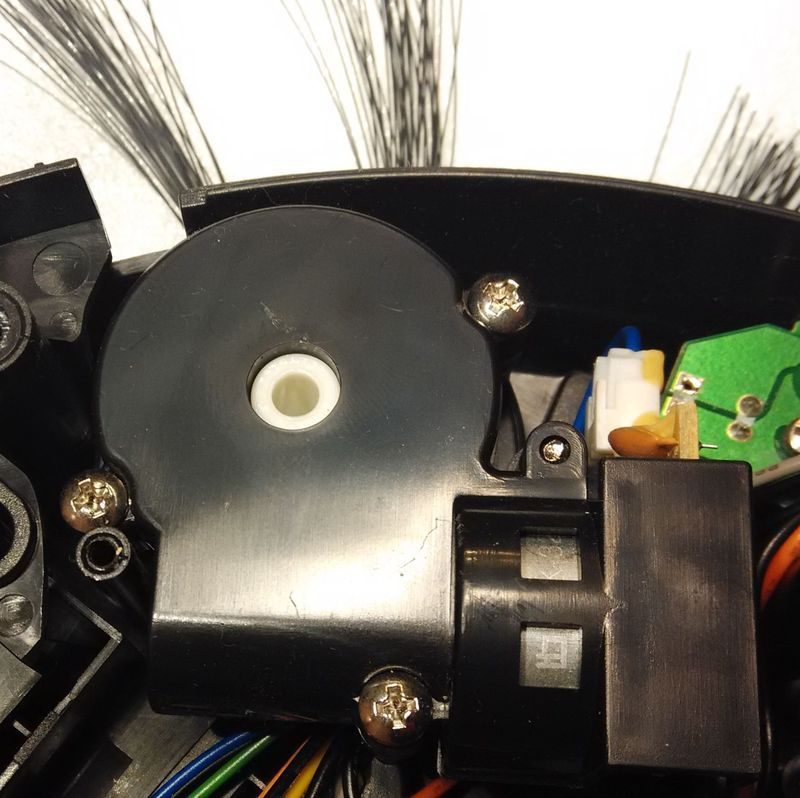

Центробежный вентилятор протягивающий воздух через пылесборник.

Изнутри

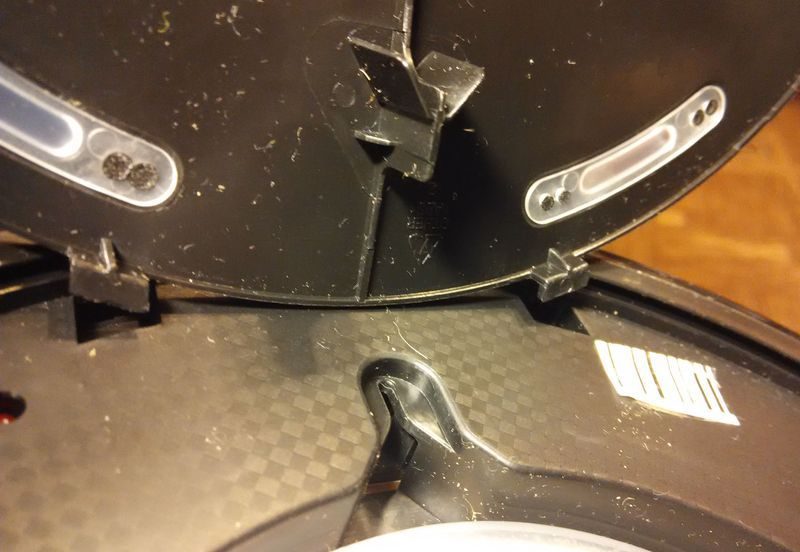

Бампер с 1 датчиком столкновений(обычная щелевая оптопара).

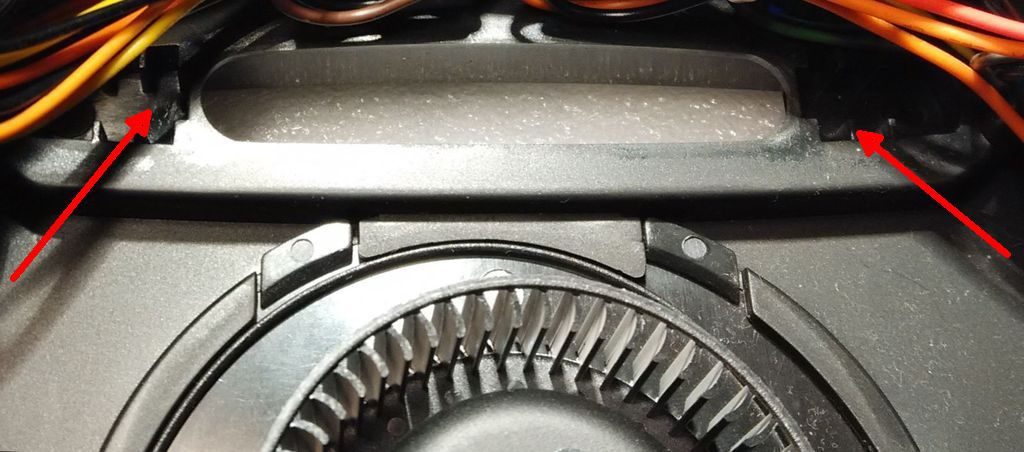

В этой модели пылесоса отсутствует оптический датчик на всасывающем отверстии (ИК светодиод+фотодиод) и соответствующая часть схемы. Хотя места в корпусе и разводка на плате присутствуют, так что при желании можно добавить.

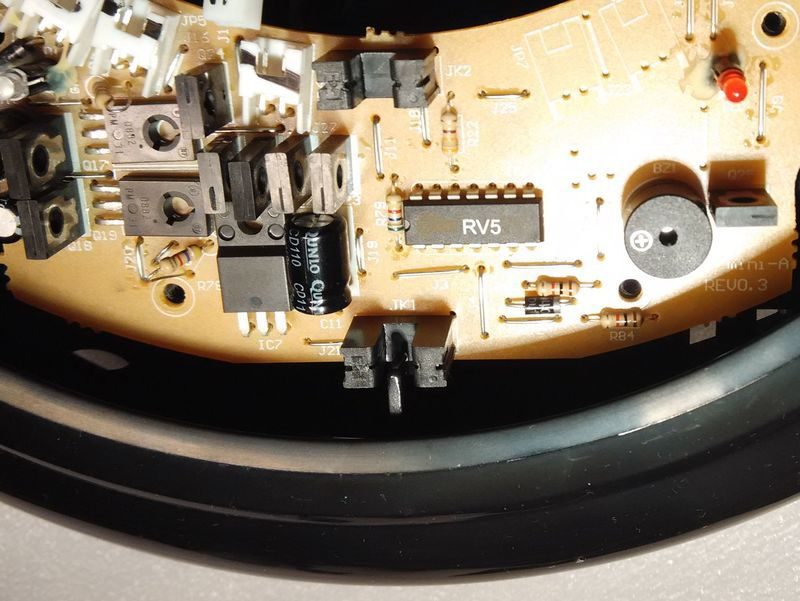

Рассмотрим электрическую схему

Схема срисована с платы, поэтому возможны неточности.

Безымянные транзисторы это нечто мелкое SOТ23. Q1, Q9, Q10 с китайской маркировкой Y1 — возможно SS8050, остальные с маркировкой CR — возможно 2SC945. Хотя для понимания логики работы схемы это особо и не нужно. Безымянные диоды скорее всего 1N4148 в SMD исполнении, также их тип не особо важен.
Обвязки мкроконтроллера нет. Вообще нет. Так что его нет и на схеме, есть отсылка к выводам. Он банально питается от +5V и остальные ноги расходятся по схеме.

Пройдемся по основным узлам

Q1, Q2, Q15 Это зарядный ключ батареи. Замечу что тут она заряжается просто по времени с ограничением максимального тока через 5-ти ваттный резистор R73. Никакого контроля не предусмотрено, так что взглянув на схему я свою батарею заряжаю клоном IMAX с окончанием заряда по ΔV, дольше проживет.

Стабилизатор 8.25V на МС34063 изобразил блоком, так как микросхема включена по типовой схеме. Резистор Rsc (см datasheet) 0.22 Ома. Т.е. присутствует ограничение тока, не только для защиты самой микросхемы, для чего-чуть ниже.
От него питаются колесные модули и приводы боковых щеток.

На сдвоенном компараторе LM393 собран контроль просадки питания колесных модулей и боковых щеток (в случае заклинивания посторонними предметами или мех. неисправности) и разряда батареи. Эти два условия для контроллера одно событие.

Всасывающий вентилятор включается вместе с приводами боковых щеток транзистором Q24. При этом вентилятор питается практически напрямую (за вычетом падения напряжения на диоде D16 и открытом транзисторе) от батареи. Разгон, однако 🙂 Боковые щетки напротив питаются пониженным напряжением 8.25V минус падение на 3-х диодах и открытом транзисторе.

Оптопары JK1 и JK2 — щелевые транзисторные. JK2 нормально затемненная (крышка закрыта -транзистор закрыт) а JK1 нормально засвеченная (бампер никуда не уперся -транзистор открыт)

На транзисторе Q25 собран ключ коммутирующий питание светодиодов оптопар и всего узла датчиков падения. При наличии 19V от зарядного он закрыт, во всех остальных случаях открыт.

На транзисторе Q8 собрана схема контроля наличия 19V от зарядного. Сигнал уходит на 7 выв. микроконтроллера. Туда же подключен фототранзистор оптопары крышки. Т.е. подключенное зарядное и открытая крышка для контроллера одно событие. Как же контроллер различает когда открыта крышка, а когда подключено зарядное? По датчику бампера. При подключенном зарядном фототранзистор будет затенен из-за выключенного питания светодиода (ключ Q25). Так что если открыть крышку и нажать на бампер при отключенном зарядном пылесос будет думать что он заряжается, также он должен стоять на поверхности, чтобы не сработали датчики падения (при подключенном зарядном они отключены Q25). Это расплата за предельное упрощение схемы. Режим заряда отображается миганием зеленого светодиода (в левом нижнем углу схемы). Чтобы не вводить в заблуждение ( а может и не пугать) пользователя пылесосом который показывает зарядку без зарядника конструкторы просто не дают мигать светодиоду благодаря транзистору Q9, хотя с первого вывода микроконтроллера на светодиод идет меандр. Костыли-костылики.

Драйверы моторов колес

Ничем примечательным не выделяется.
Работает просто — на обоих входах логический 0 — стоим
Даем 1 на один из входов — едем или вперед или назад.
Даем две 1-цы садим +VCC Motor на землю. Защиты «от дурака» нет, так что или два 0 или по одной 1-це.

Датчики защиты от падения со ступенек

Схемотехнически представлялют собой оптические пары светодиод -фотодиод, направленные на поверхность, при этом конструктивно фотодиод более отдален от поверхности и может быть частично прикрыт регулируемой шторкой, для подбора высоты срабатывания (фото есть в начале статьи). Для отвязки от уровня освещенности в помещении светодиод промодулирован некоторой частотой.
Схема приблизительная, для понимания принципа работы. Выделенная часть индивидуальная для каждого канала, генератор на первом и компаратор на последнем опрерационнике общие для всех.
Проявляют свою активность логической 1 на диод D2
Срабатывание датчиков падения и упор бампера в препятствие для микроконтроллере это одно событие.

«Сводка» по ногам микроконтроллера

В случае активного 0 будет пометка.
1 Зеленый светодиод
2.Бампер уперся в препятствие или сработал любой датчик падения — активный 0
3.Баззер (пищалка)
4.+5V
5. Просадка питания моторов щеток и колес и разряд батареи.
6.Включение всасывающего вентилятора и боковых щеток.
7.Подключено зарядное или открыта крышка — активный 0
8. Левое колесо
9. Левое колесо
10. Включить зарядный ключ — активный 0
11. GND
12. Правое колесо
13. Правое колесо
14. Красный светодиод.

На мой взгляд самым главным недостатком текущей схемы является объединенные сигналы срабатывания бампера и датчиков падения, поэтому при текущем алгоритме пылесос встретив препятствие при движении «прямо» просто разворачивается на 180° и едет от него прочь к другой стенке, и так несколько раз по одинаковой траектории. Поэтому очень желательно эти сигналы разделить, для более адекватного реагирования на препятствия и «край земли».
Также неплохо было бы добавить интеллекта схеме заряда.

Теперь можно выпаивать родной микроконтроллер, подключать *uino, или что вам угодно и изобретать свои алгоритмы, но это уже будет во второй части.

Все изложенное в этой статье является сугубо моими выводами и впечатлениями и выражает мое мнение в данном вопросе, но сколько людей- столько мнений.

не соответствует всем нужным хотелкам. Вот и мне пришлось делать самодельный лабораторный блок питания.Требования к БП простые: 1 порт \ 5в 2.5A для зарядки мощных девайсов , 2 порт \ 12в 2.5А для зарядки аккумуляторов литий ионных шуруповертов.

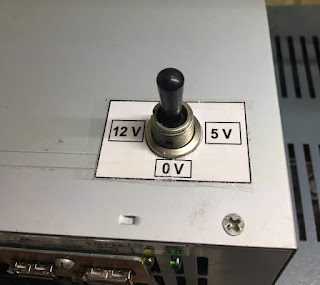

И регулируемый выход 0-24в 4А . На порты 12в и 5в поставлен тумблер сверху для отключения обоих плат или включения одной из них.

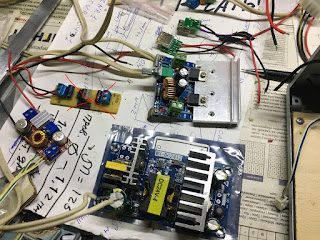

Блок питания собирался из китайских модулей которые себя хорошо зарекомендовали и многократно уже были испытаны в сети . Схема сборки не предоставляется т.к. все из готовых модулей и так все понятно. Скрины осла, замеры нагрузки, итд будут во 2 части статьи. И так поехали.

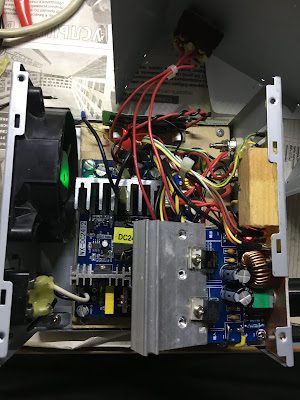

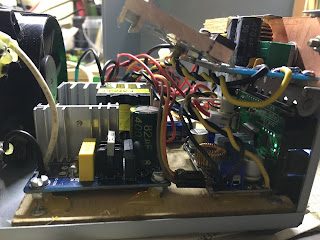

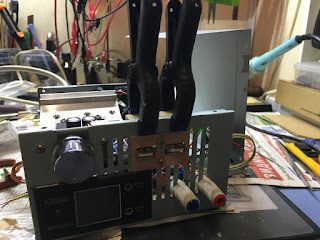

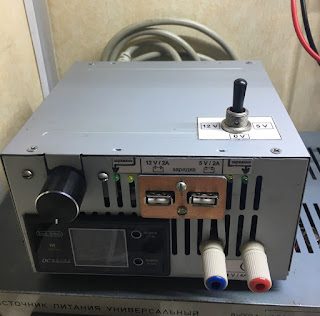

весь блок питания хорошо разместился в старом корпусе компьютерного БП

порты 12в и 5в сделал полностью отключаемые чтоб лишнее не фонило

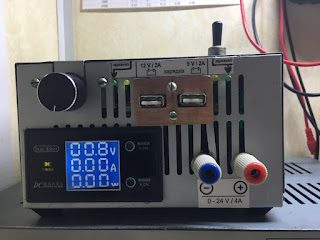

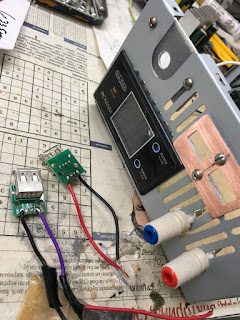

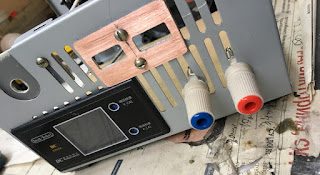

С плат на переднюю панель выведены индикаторы заряда и

цифровой вольтамперметр ваттметр deek robotiсs от 0-50в

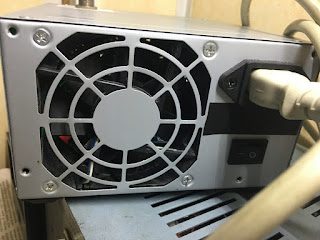

старый вентилятор в корпусе пригодился и остался на старом месте

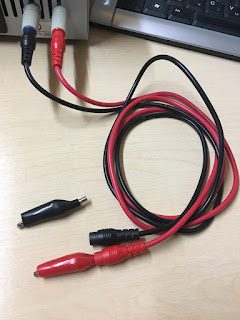

куплены разборные силиконовые крокодилы , винтовые, можно сменить на щуп или шайбу

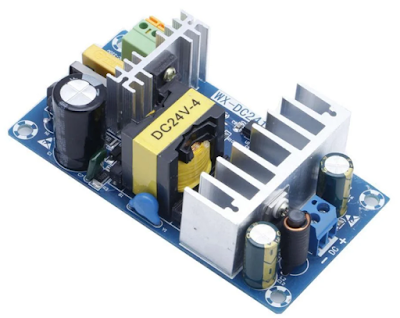

За основу взята плата блока питания DC2412 — 24в 4А.

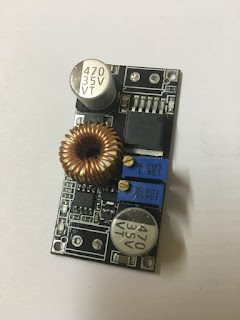

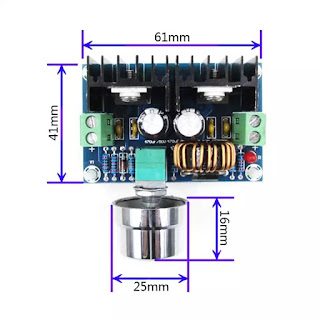

После основного идет регулируемый аппаратный шим на микросхеме XL4016 и диоде Шоттки mbr20100ST с регулировкой от 0 до 40в радиаторы заменены на один более мощный. 12в. и 5в. порт сделан на плате XL4015E1 , регуляторами выкручиваем ток на максимум и напряжение ставим соответственно 12 и 5 в. На микросхемы также установлены небольшие радиаторы.

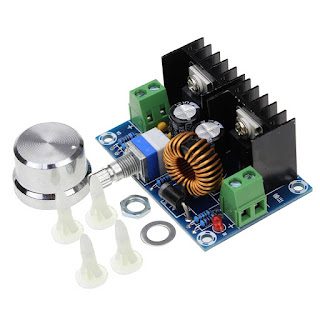

По платам XL4015E1

Для нормальной фильтрации подбираем с большими емкостями по входу и выходу 470mf , т.к. бывают еще и 220 и 330 . Смд светодиоды индикации заряда выпаиваем и подпаиваем вместо них 3мм светодиоды на удлиненных выводах на панель для удобной визуализации хода заряда.

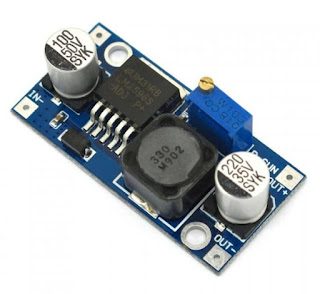

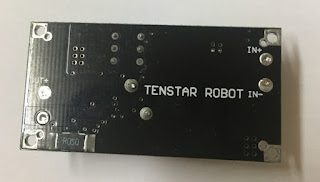

Этот понижающий преобразователь использовал только для питания вентилятора охлаждения, т.к. обычный стабилизатор типа 7812 не подходит он греется , а также нагружать плату выхода зарядки 12в не хотелось, в том числе и городить разного рода коммутации .

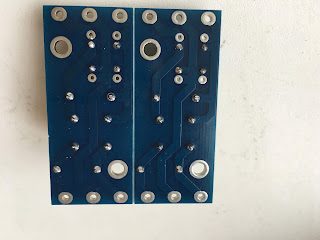

панель портов сделана из текстолита, USB порты покупал готовые , ВНИМАНИЕ ! data выводы USB средние cпаиваем вместе

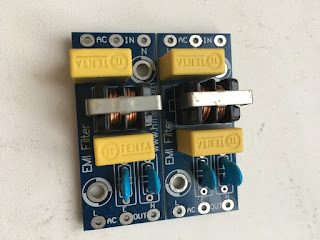

По входу переменки установлен EMI фильтр который китайцы любят практически во все свои девайсы пихать.

Также был добавлен термовключатель KSD9700 для вентилятора на 70 градусов ( многовато чот. надо подобрать поменьше на 50) на радиатор.

Теперь внимание ! среди термовключателей большой процент брака ! не забываем проверять и брать с запасом например 1 к 3
