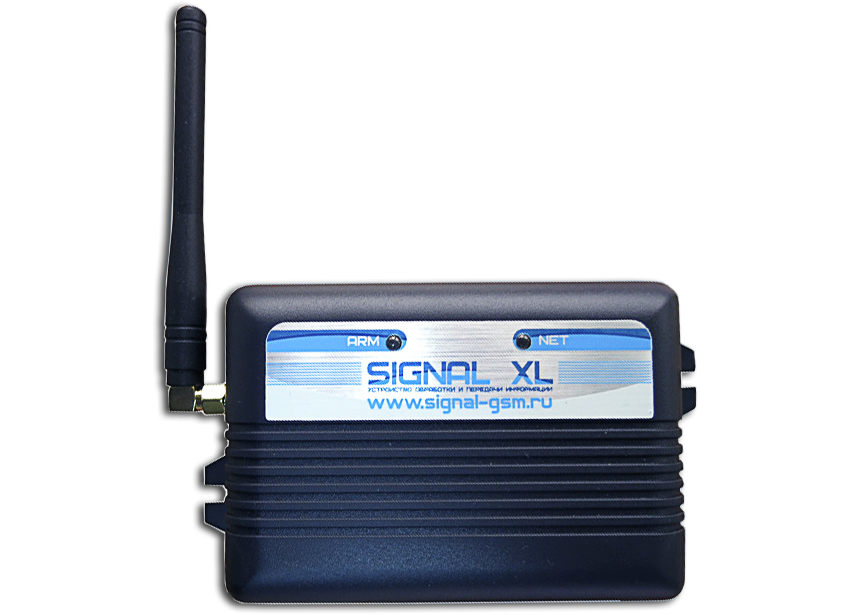

GSM контроллер Signal XL

Signal XL_v4.4 — особенности

Обновленная версия Signal XL_v4.4 это — GSM-сигнализация, с отличными характеристиками при умеренной стоимости! Имеются все необходимые функции:

  • GSM-охрана, удаленное управление электроприборами, управление электромеханическим / электромагнитным замком, контроль температуры, контроль протечки воды, контроль рабочего времени персонала (SMS при открытии и закрытии объекта).
  • Четыре входа для подключения датчиков.
  • Поддержка беспроводных датчиков и пультов температурного датчика для дистанционного измерения и контроля.
  • Бесплатное ПО Watching Signals, для создания пульта централизованного наблюдения. Подробнее здесь – GSM-пульт
  • Бесплатное приложение для смартфонов на ОС Android, для управления и настройки.
  • ПО для настройки с ПК, через USB-интерфейс .
  • Гарантийный срок эксплуатации – 18 месяцев.
  • Изделие имеет декларацию соответствия ЕАС.

    Назначение

    GSM-контроллер Signal XL_v4.4 предназначен:
    для охраны домов, квартир, офисов, складов гаражей и других объектов недвижимости.
    При обнаружении проникновения, GSM-сигнализация дозванивается и рассылает SMS, на телефоны собственника, предупреждая о проникновении, а так же активирует звуковой и световой сигнал.

    Внешний датчик температуры DT-500 (либо DT-400), подключенный к устройству, дает возможность реализовать gsm контроллер температуры, позволяющий дистанционно измерять, температурный режим в помещении, получать sms с предупреждением об изменении температуры, и если нужно и поддерживать заданный режим температуры.
    Через бесплатное приложение “Signal”, (либо посредством sms-команд с любого телефона) можно дистанционно управлять электроприборами, подключенными к его выходам, таким образом реализуем gsm контроллер питания.

    SMS при постановке / снятии, позволит хозяину контролировать состояние объекта, а заодно и режим работы (посещений).
    При каждой постановке на охрану, а так же снятии с охраны, контроллер с gsm модемом, высылает на телефон хозяина sms, в котором прописано действие, «снято с охраны» либо «поставлено на охрану», имя присвоенное ключу, его номер, а так же время.
    Если это офис или магазин, то хозяин будет точно знать, когда приходит и уходит персонал, любое внеурочное посещение кем либо, не останется незамеченным.

    Конструктивное исполнение

    Signal XL_v4.4, состоит из основной платы, на которой расположен контроллер с GSM-модулем, держатель SIM-карты, реле, а также клеммы для подключения датчиков и устройств.
    Плата установлена в корпус из АВС пластика, на лицевую часть выведены световые индикаторы, для контроля сигнала GSM-сети и режима работы. Слева, в торцевой части корпуса, имеется SMA-разъем, для подключения антенны.

    Датчики, подключаемые к Signal XL_v4.4

    На плате, имеется четыре входа, к каждому входу, можно подключать не ограниченное количество магнитоконтактных и электроконтактных датчиков, как нормально замкнутых, так и нормально разомкнутых.
    Но, для получения более точной информации о месте проникновения (из sms-сообщения), лучше подключать к одному входу, группу датчиков относящихся к не большому помещению, (к одной комнате) либо охраняемому элементу.

    К входам, можно подключать любые электроконтактные, магнитоконтактные датчики, датчики движения, звуковые датчики разбития стекла, датчики протечки воды, а также датчики питающиеся по шлейфу, такие как дымовые извещатели серии ИП212, в результате получаем охранный контроллер gsm.

    Управление устройством Signal XL

    В настройках можно выбрать один из указанных ниже вариантов:
    1. Ключами Touch Memory.
    2. Радио пультом.
    3. Выносным скрытым выключателем.
    Так же, к входу управления можно подключать считыватели proximity с картами / брелоками.
    Кроме того, пользователю всегда доступно управление посредством sms-команд с мобильного, либо через приложение “SignaL”.

    Комплект поставки

    1. Устройство Signal XL – 1 шт.
    2. Антенна штыревая – 1 шт.
    3. Шнур для программирования через порт USB – 1 шт.
    4. Диск с ПО и руководством – 1 шт.
    5. Оконечные элементы (резисторы) 4+1 шт.
    6. Джампер (перемычка) – 1 шт.
    7. Гарантийный талон – 1 шт.
    8. Упаковка – 1 шт.
    Внимание – источник питания в комплект — не входит .

    Цена на gsm контроллер

    Устройство Signal XL_v4.4
    Розница – 5200 руб.

    Так же, мы предлагаем две версии удешевленного варианта Signal XL_v4.4
    а)плата в корпусе с антенной, на плате нет приёмника радио брелков/датчиков, в комплектации отсутствует: CD, USB-шнур, упаковочная коробка. Комплект называется Signal XL_v4.4 small.фото
    Цена комплекта — 4500 руб.
    б) плата без корпуса Signal ХL_v4.4 small с проволочной антенной, (на плате отсутствует приёмник радио пультов / датчиков).фото
    Цена 3900 руб.

    Документация, ПО, схемы

    Есть вопросы по gsm-сигнализации?

    Либо по указанным, ниже реквизитам.

    т. +7(960)357-14-00

    т. (8452)58-75-56

    Дополнительное оборудование, работающее совместно с Signal XL

    Радио пульт (брелок) двух кнопочный PS-02

    Назначение – постановка на охрану / снятие, а так же как мобильная кнопка тревоги (КТС).
    Характеристики:
    Частота – 433,92MHZ.
    Модуляция – ASK.
    Кодер – EV1527.
    Дальность связи – до 20 м.
    Питание – две литиевые батареи CR2016.
    Особенности – имеется защита от попадания влаги на плату.

    Цена: розница — 450 руб. для партнеров — 330 руб.

    Считыватель (для ключей iButton DS1990A)

    Может использоваться для постановки на охрану и снятия с охраны.
    Материал – полированная нержавеющая сталь / пластик.

    Ключ — DS1990A iButton (Touch memory)

    Предназначен — для постановки на охрану и снятия с охраны прибора Signal XL.

    Источник питания резервированный


    Поставляется в комплекте с аккумулятором 12V — 4,5А/ч.

    Служит для питания Signal XL и дополнительного оборудования.
    Характеристики:
    Тип источника – импульсный.
    Входное напряжение – 140…260V.
    Выходное напряжение — 13V.
    Выходной ток — 1,2 А/ч.
    Температурный режим работы – 10…+50°С.
    Время работы системы сигнализации, при отключении внешнего электропитания — до 2 суток.
    Габариты — 110х99х230 мм.
    Вес с аккумулятором – 1,85 кг.

    Преобразователь напряжения

    Если источник питания постоянного тока, от которого предполагается питать Signal XL, имеет напряжение выше 12 вольт, (например 24 вольта), то для получения требуемых 12 вольт, следует применить данный конвертор.

    Характеристики:
    Тип источника – импульсный.
    Входное напряжение – 14…40V постоянного тока.
    Выходное напряжение — 12V.
    Выходной ток – до 3 А.
    Температурный режим работы – 40…+70°С.
    Габариты — 45х20х10 мм.

    Блок коммутации, для управления электроприборами до 6кВатт


    Назначение:
    Управление мощной нагрузкой, тепло вентилятор (тепловая пушка), масляный радиатор и пр.
    Характеристики:
    Максимальный коммутируемый ток — 30А (6,6кВатт)
    Максимальное коммутируемое напряжение – 220V.

    Дополнительное реле для подключения к OUT_2

    SRD-12VDC-SL-C – дополнительное, выносное реле
    Характеристики:
    Обмотка
    12V – постоянного тока.
    Сопротивление обмотки – 35 Ом.
    Контакты
    Переключаемые (со средним выводом).
    Максимальный коммутируемый ток — 10А.
    Максимальное коммутируемое напряжение – 220V.

    Датчик движения — SWAN QUAD (CROW)

    Характеристики
    Питание 8,2…16V
    Ток потребления – до 10 мА
    Дальность обнаружения до — 18 метров.
    Угол контроля — 90°
    Иммунитет к животным весом до — 25 кг.
    Регулировка чувствительности
    Температурный диапазон — 20…60 °С

    Датчик температуры – DT-400

    Работает совместно с Signal XL, предназначен для измерения и контроля температуры на удаленном объекте.
    Характеристики
    Длина кабеля – 1 м
    Сенсор DS18B20+ — (в корпусе из нержавеющей стали). Размеры корпуса сенсора: диаметр — 6мм. длина — 50мм. Рабочий диапазон — 40…99 °С

    Датчик температуры – DT-500

    Работает совместно с Signal XL, предназначен для измерения и контроля температуры на удаленном объекте. Устройство с таким датчиком будет работать как контроллер температуры по gsm.
    Характеристики
    Длина кабеля – 10 м
    Рабочий диапазон — 40…99 °С

    Датчик протечки воды – Астра 361

    Работает совместно с Signal XL, предназначен для обнаружения протечки воды.
    Характеристики
    Напряжение питания — 3…30 в. (по шлейфу прибора Signal XM)
    Длина кабеля – 1 м
    Рабочий диапазон 0…50 °С

    Датчик магнитоконтактный — ИО102-20А2П

    Назначение – для установки на металлические (гаражные, ангарные) двери, ворота. В результате, система работает как gsm контроллер датчиков.

    Датчик магнитоконтактный — ИО102-2

    Назначение – для установки на деревянные, пластиковые и алюминиевые двери / окна.

    Датчик дыма — ИП212-45

    Работает совместно с Signal XL, предназначен для выдачи извещения при появлении дыма в помещении.
    Характеристики
    Чувствительность извещателя — 0,05-0,2 дБ/м
    Напряжение питания – 9…30 В
    Ток потребления в дежурном режиме — до 0,04 мА
    Габаритные размеры — 93х46 мм
    Вес извещателя — 210 г.
    Диапазон рабочих температур -45-+55 °С

    Датчик звуковой — Астра 612

    Работает совместно с Signal XL, предназначен для обнаружения разрушения стекол. На базе устройства Signal XL и данного датчика, можно построить систему с оповещением на смартфон, то есть, смс контроллер.
    Характеристики
    Дальность действия — до 6 метров
    Напряжение питания — 8…15 в.
    Потребляемый ток — до 15 мА
    Рабочая температура — 10…+ 50 °C

    Датчик вибрационный — s971

    Работает совместно с Signal XL, предназначен для обнаружения пролома стен / потолочных перекрытий, попытках взлома сейфов и терминалов оплаты.

    Характеристики
    Напряжение питания — 9…14 в.
    Потребляемый ток — до 11 мА
    Рабочая температура — 25…+ 55 °C

    Сирена SS-01

    Характеристики
    Питание – 9…14V
    Ток потребления: 220 мА
    Сигнал звукового оповещения – 110 дБ
    Рабочая температура – 30…+55 °С
    Материал – пластик
    Исполнение – для установки внутри помещения (для наружной установки требуется защита от попадания осадков)
    Цена – 350 руб.

    Светозвуковой извещатель – Гром 12К/2

    Характеристики
    Питание – 9…13,8V
    Ток потребления:
    Свет – 20 мА
    Звук – 35 мА
    Сигнал звукового оповещения – 105 дБ
    Рабочая температура – 30…+55 °С
    Материал – металл / пластик
    Исполнение – уличное
    Цена – 480 руб.

    BY-GSM-03 — антенна выносная штыревая, на магнитном основании

    Применяется в случаях, когда Signal XL установлен вместе с не уверенным приемом (металлический гараж, подвал и др.) А так же что бы исключить наводку на встроенный в прибор микрофонный усилитель.
    Характеристики
    GSM-900/1800 MHZ
    Усиление – 3,5 дБ
    Кабель – 3 метра.
    Разъем — SMA
    Цена – 370 руб.

    Источник

    Signal XL GSM сигнализация с контролем температуры.

    • ВРЕМЕННО НЕ ПОСТАВЛЯЕТСЯ.

    С 1.05.2016 выпущена новая версия 4.3
    Что нового?

    • Держатель SIM-карты теперь micro-SIM
    • Применен новый микрофон с улучшенными характеристиками
    • Выпущена обновленная версия приложения Signal, для управления и настройки.

    Signal XL_v4.3 — особенности

    Обновленная версия Signal XL_v4.3 это — GSM-сигнализация, с отличными характеристиками при умеренной стоимости!
    Имеются все необходимые функции:

    • GSM-охрана, удаленное управление электроприборами, управление электромеханическим / электромагнитным замком, контроль температуры, контроль протечки воды, контроль рабочего времени персонала (SMS при открытии и закрытии объекта).
    • Четыре входа для подключения датчиков.
    • Поддержка беспроводных датчиков и пультов
    • Один релейный выход и три транзисторных ключа, для подключения исполнительных устройств с возможностью удаленного управления sms-командами.
    • Подключение температурного датчика для дистанционного измерения и контроля.
    • Бесплатное ПО Watching Signals, для создания пульта централизованного наблюдения.
    • Бесплатное приложение для смартфонов на ОС Android, для управления и настройки.
    • ПО для настройки с ПК, через USB-интерфейс.
    • Гарантийный срок эксплуатации – 18 месяцев.
    • Изделие имеет сертификат ЕАС.

    Назначение

    GSM-сигнализация — Signal XL_v4.3 предназначена:
    для охраны домов, квартир, офисов, складов гаражей и других объектов недвижимости.
    При обнаружении проникновения, GSM-сигнализация дозванивается и рассылает SMS, на телефоны собственника, предупреждая о проникновении, а так же активирует звуковой и световой сигнал.

    Внешний датчик температуры DT-500 (либо DT-400), подключенный к устройству gsm сигнализации, позволит дистанционно измерять, контролировать температурный режим в помещении, получать sms с предупреждением об изменении температуры, и если нужно и поддерживать заданный режим температуры.
    Через бесплатное приложение “Signal”, (либо посредством sms-команд с любого телефона) можно дистанционно управлять электроприборами, подключенными к выходам GSM-сигнализации.

    SMS при постановке / снятии, позволит хозяину контролировать состояние объекта, а заодно и режим работы (посещений).
    При каждой постановке на охрану, а так же снятии с охраны, устройство gsm-сигнализации, высылает на телефон хозяина sms, в котором прописано действие, «снято с охраны» либо «поставлено на охрану», имя присвоенное ключу, его номер, а так же время.
    Если это офис или магазин, то хозяин будет точно знать, когда приходит и уходит персонал, любое внеурочное посещение кем либо, не останется незамеченным.

    Конструктивное исполнение

    GSM-сигнализация Signal XL_v4.3, состоит из основной платы, на которой расположен GSM-модуль, держатель SIM-карты, контроллер, реле, а также клеммы для подключения датчиков и устройств.
    Плата установлена в корпус из АВС пластика, на лицевую часть выведены световые индикаторы, для контроля сигнала GSM-сети и режима работы.
    Слева, в торцевой части корпуса, имеется SMA-разъем, для подключения антенны.

    Датчики, подключаемые к Signal XL_v4.3

    На плате, имеется четыре входа, к каждому входу, можно подключать не ограниченное количество магнитоконтактных и электроконтактных датчиков, как нормально замкнутых, так и нормально разомкнутых.
    Но, для получения более точной информации о месте проникновения (из sms-сообщения), лучше подключать к одному входу, группу датчиков относящихся к не большому помещению, (к одной комнате) либо охраняемому элементу.

    К входам, можно подключать любые электроконтактные, магнитоконтактные датчики, датчики движения, звуковые датчики разбития стекла, датчики протечки воды, а также датчики питающиеся по шлейфу, такие как дымовые извещатели серии ИП212.

    Новая функция — в версии 4.3, появилась возможность подключения беспроводных датчиков, работающих на частоте 433MHZ (ASK) с кодерами 1527, 2260, 2262.

    Управление устройством Signal XL

    В настройках можно выбрать один из указанных ниже вариантов:
    1. Ключами Touch Memory.
    2. Радио пультом.
    3. Выносным скрытым выключателем.
    Так же, к входу управления можно подключать считыватели proximity с картами / брелоками.
    Кроме того, пользователю всегда доступно управление посредством sms-команд с мобильного, либо через приложение “SignaL”.

    Комплект поставки

    1. Устройство Signal XL – 1 шт.
    2. Антенна штыревая – 1 шт.
    3. Шнур для программирования через порт USB – 1 шт.
    4. Диск с ПО и руководством – 1 шт.
    5. Оконечные элементы (резисторы) 4+1 шт.
    6. Джампер (перемычка) – 1 шт.
    7. Гарантийный талон – 1 шт.
    8. Упаковка – 1 шт.
    Внимание – источник питания в комплект — не входит.
