Схема предохранителей Skoda Yeti

Примечание:
› Перед тем, как заменять предохранитель, нужно выключить зажигание, а также соответствующее электрическое устройство.
› Определите, какой предохранитель защищает цепь отказавшего потребителя
› Извлеките пластиковую скобу из крепления в крышке блока предохранителей, установите скобу на соответствующий предохранитель и выньте его.

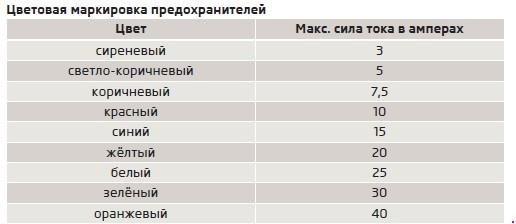

› Перегоревший предохранитель можно узнать по выгоревшей металлической проволочке. Замените неисправный предохранитель на новый того же номинала.

Внимание:
■ Никогда не «ремонтируйте» предохранители и не заменяйте их на предохранители большего номинала – опасность возгорания! Кроме того может возникнуть неисправность в другом месте электроцепи.
■ Если новый предохранитель снова быстро перегорел, при первой возможности обратитесь на сервисное предприятие для проверки соответствующей электрической цепи.

Примечание:
■ Рекомендуем, иметь в а/м всегда запасные предохранители. Комплект предохранителей можно выбрать из ассортимента оригинальных запчастей ŠKODA.
■ Один потребитель электроэнергии может защищаться несколькими предохранителями.
■ Один предохранитель может защищать цепи нескольких электрических потребителей.

Предохранители в передней панели

Предохранители расположены за крышкой с левой стороны передней панели.
› Снять крышку блока предохранителей с помощью ключа зажигания
› После замены предохранителя установите крышку на место.

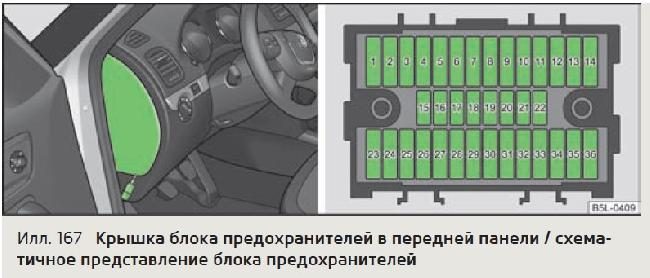

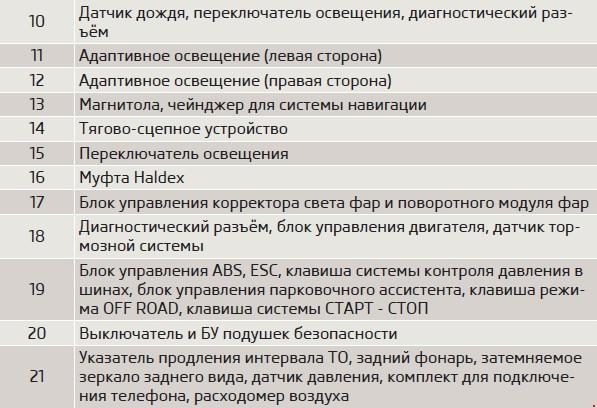

Расположение предохранителей в передней панели



В некоторых а/м перед снятием крышки блока предохранителей необходимо снять крышку отсека АКБ
› При снятии крышки блока предохранителей стопорная скоба A » смещается до упора вперёд. Сзади скобы будет виден символ . Теперь снимите крышку.
› После замены предохранителя установите крышку на блок предохранителей и сдвиньте стопорную скобу A до упора назад. Сзади скобы будет виден символ . Крышка заблокирована.

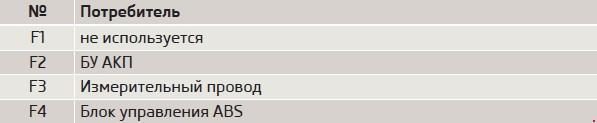

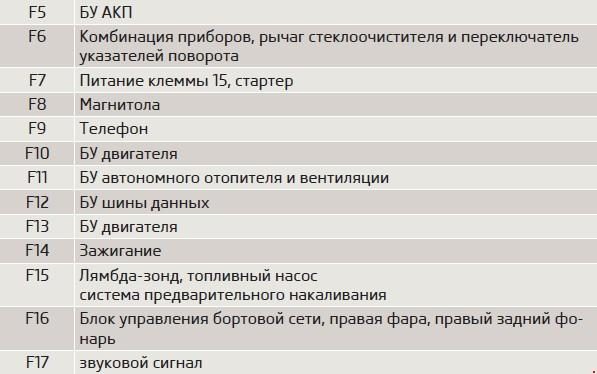

Расположение предохранителей в моторном отсеке



Источник

Skoda Yeti предохранители

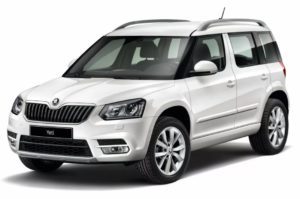

Skoda Yeti — компактный кроссовер. Годы выпуска: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. За это время автомобиль прошел рестайлинг. А уже в 2019 году был показан концепт второго поколения Yeti. В данной публикации будет представлено описание блоков предохранителей и реле в Шкода Йети с фотографиями и схемами блоков, в которых они расположены. Выделим предохранитель прикуривателя и предложим для скачивания инструкцию по эксплуатации.

Количество элементов в блоках, а так же их назначение может отличатся и зависит от года выпуска и комплектации конкретного автомобиля. В случае затруднения обратитесь к ближайшему дилеру Шкода за получением официальной информации.

Блоки под капотом

Блок предохранителей

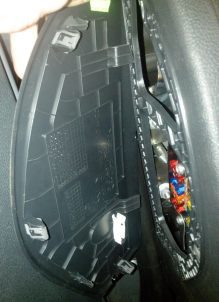

Главный блок с предохранителями находится в торце приборной панели, со стороны водителя.

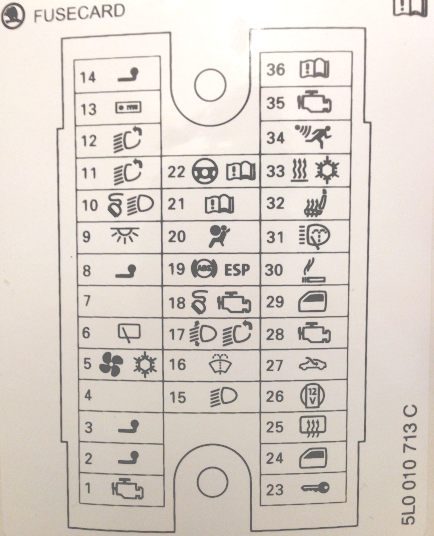

В некоторых моделях на обратной стороне защитной крышки приклеена схема с актуальным назначением предохранителей.

Описание схемы

Вариант 1

1 (10A) Обогрев системы вентиляции коробки передач (дизельный двигатель) Блок управления автоматической коробкой передач DQ200
2 (20A) Блок управления электрооборудованием прицепа
3 (15A) Блок управления электрооборудованием прицепа
4 (5A) Панель приборов, рукоятка переключателя стеклоочистителей, рычаг переключения указателей поворота
5 (40A) Вентилятор отопителя, вентилятор системы охлаждения, кондиционер, Сlimatronic
6 (15A) Очиститель заднего стекла
7 (5A) Телефон
8 (15A) Блок управления электрооборудованием прицепа
9 (10A) Многофункциональный блок управления
10 (10A) Датчик дождя, переключатель света, центральный штекер для присоединения диагностического стенда
11 (10A) Левая фара
12 (10A) Правая фара
13 (15A) Аудиосистема / навигационная система
14 (5) Тягово – сцепное устройство
15 (5A) Выключатель освещения
16 (5A) Обогреватели форсунок омывателя лобового стекла
17 (5A) Корректор фар
18 (10A) Центральный штекер для присоединения диагностического стенда, блок управления двигателем, тормозной сенсор
19 (5A) Блок управления ABS, ESP, выключатель контроля давления воздуха в шинах, блок управления оборудованием для облегчения стоянки, выключатель режима Offroad, кнопка пуска и остановки
20 (5A) Система SRS, Выключатель и блок управления системой Airbag
21 (5A) WIV, фонарь заднего хода, темнение зеркал, датчик давления, подготовка для телефона, расходомер воздуха
22 (5A) Панель приборов, блок управления электромеханическим усилителем рулевого привода, Haldex
23 (15A) Система замков с центральным управлением и крышка багажника
24 (30A) Стеклоподъемник окон сзади
25 (25A/30A) Обогрев заднего стекла, независимый дополнительный отопитель и вентиляция
26 (20A) Разъем питания дополнительного оборудования (багажник)
27 (30A) Электроуправляемый сдвигаемый и откидной солнечный люк в крыше автомобиля, электроуправляемая солнцезащитная шторка
28 (15A) Реле топливного насоса, блок управления топливным насосом, клапанные форсунки
29 (30A) Стеклоподъемник окон впереди
30 (20A) Прикуриватели, передний и задний
31 (20A) Система омывателя/ очистителя фар
32 (20A) Подогреватель сидений
33 (7,5) Отопитель, Сlimatic, Сlimatronic
34 (5A) Противоугонная система
35 (10A) Управление трансмиссией
36 (5A) Аудиосистема

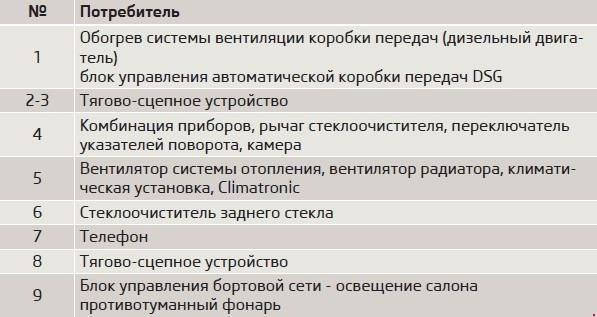

Вариант 2

  1. Нагревательный элемент сапуна КП (дизельный двигатель), Автоматическая коробка передач
  2. Тягово-сцепное устройство — левый фонарь
  3. Электрическая розетка тягово-сцепного устройства
  4. Комбинация приборов, подрулевые рычаги, камера
  5. Вентилятор системы отопления, вентилятор радиатора, климатическая установка, Climatronic
  6. Стеклоочиститель заднего стекла
  7. Аварийный вызов
  8. Тягово-сцепное устройство — правый фонарь
  9. Плафоны освещения салона, задний противотуманный фонарь
  10. Датчик дождя, переключатель освещения, диагностический разъём
  11. Фары — левая сторона
  12. Фары — правая сторона
  13. Головное устройство
  14. Центральная система управления, система управления двигателя
  15. Переключатель освещения
  16. Полный привод
  17. KESSY, блокировка рулевого управления
  18. Диагностический разъём, система управления двигателя, датчики тормозной системы, полный привод, система СТАРТ-СТОП
  19. ABS, ESC, выключатель индикатора контроля давления в шинах, парковочный ассистент, выключатель режима OFF ROAD, клавиша системы СТАРТ-СТОП
  20. Подушка безопасности

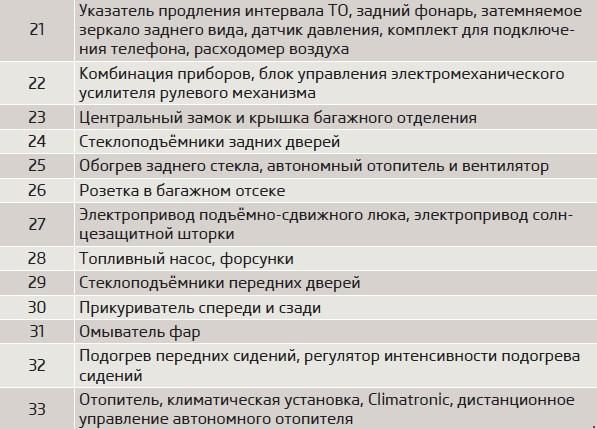

  21. Гибкий интервал техобслуживания — WIV, фонарь заднего хода, затемняемое зеркало заднего вида, датчики давления, комплект
    для подключения телефона, массовый расходомер воздуха, корректор фар и регулятор наклона фар
  22. Комбинация приборов, электромеханический усилитель рулевого управления, шина данных
  23. Центральный замок, крышка багажного отсека
  24. Электрические стеклоподъёмники — задние двери
  25. Обогрев заднего стекла, автономный отопитель и вентилятор
  26. Розетка в багажном отсеке
  27. Электропривод подъёмно-сдвижного люка, электропривод солнцезащитной шторки
  28. Топливный насос, форсунки, подогрев AdBlue®
  29. Электрические стеклоподъёмники — передние двери, наружные зеркала заднего вида — обогрев, функция складывания, регулировка положения зеркальных элементов
  30. Розетка 12 В — передняя и задняя (прикуриватель)
  31. Омыватель фар
  32. Передние сиденья с подогревом
  33. Отопитель, климатическая установка, Climatronic, дистанционное управление автономного отопителя
  34. Противоугонная сигнализация, резервная сирена
  35. Автоматическая коробка передач
  36. Тягово-сцепное устройство

В обоих вариантах за прикуриватель отвечает предохранитель номер 30.

Блок реле

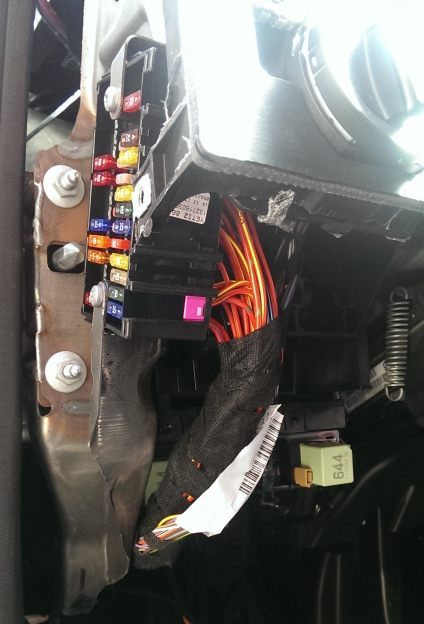

Он располагается под самой панелью приборов за блоком с предохранителями.

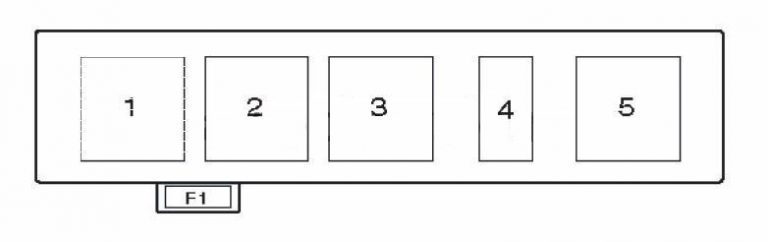

Общая схема

p, blockquote 16,0,0,1,0 —>

1 Реле основных цепей зажигания
2 Реле обогревателя заднего стекла
3
4 Реле топливного насоса
5 Реле вспомогательных цепей зажигания
F1 (30A) Электропривод сиденья

Блок под капотом

Он находится с левой стороны моторного отсека, за защитной крышкой. Сам блок состоит из 2 частей. Отдел плавких вставок высокой мощности и отдел предохранителей, в котором так же расположены некоторые реле, на пример реле системы управления двигателем.

Источник

Шкода Йети — предохранители и реле

Skoda Yeti — компактный кроссовер. Годы выпуска: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. За это время автомобиль прошел рестайлинг. А уже в 2019 году был показан концепт второго поколения Yeti. В данной публикации будет представлено описание блоков предохранителей и реле в Шкода Йети с фотографиями и схемами блоков, в которых они расположены. Выделим предохранитель прикуривателя и предложим для скачивания инструкцию по эксплуатации.

Количество элементов в блоках, а так же их назначение может отличатся и зависит от года выпуска и комплектации конкретного автомобиля. В случае затруднения обратитесь к ближайшему дилеру Шкода за получением официальной информации.

Блоки в салоне

Блок предохранителей

Главный блок с предохранителями находится в торце приборной панели, со стороны водителя.

В некоторых моделях на обратной стороне защитной крышки приклеена схема с актуальным назначением предохранителей.

Описание схемы

Вариант 1

1 (10A) Обогрев системы вентиляции коробки передач (дизельный двигатель) Блок управления автоматической коробкой передач DQ200
2 (20A) Блок управления электрооборудованием прицепа
3 (15A) Блок управления электрооборудованием прицепа
4 (5A) Панель приборов, рукоятка переключателя стеклоочистителей, рычаг переключения указателей поворота
5 (40A) Вентилятор отопителя, вентилятор системы охлаждения, кондиционер, Сlimatronic
6 (15A) Очиститель заднего стекла
7 (5A) Телефон
8 (15A) Блок управления электрооборудованием прицепа
9 (10A) Многофункциональный блок управления
10 (10A) Датчик дождя, переключатель света, центральный штекер для присоединения диагностического стенда
11 (10A) Левая фара
12 (10A) Правая фара
13 (15A) Аудиосистема / навигационная система
14 (5) Тягово – сцепное устройство
15 (5A) Выключатель освещения
16 (5A) Обогреватели форсунок омывателя лобового стекла
17 (5A) Корректор фар
18 (10A) Центральный штекер для присоединения диагностического стенда, блок управления двигателем, тормозной сенсор
19 (5A) Блок управления ABS, ESP, выключатель контроля давления воздуха в шинах, блок управления оборудованием для облегчения стоянки, выключатель режима Offroad, кнопка пуска и остановки
20 (5A) Система SRS, Выключатель и блок управления системой Airbag
21 (5A) WIV, фонарь заднего хода, темнение зеркал, датчик давления, подготовка для телефона, расходомер воздуха
22 (5A) Панель приборов, блок управления электромеханическим усилителем рулевого привода, Haldex
23 (15A) Система замков с центральным управлением и крышка багажника
24 (30A) Стеклоподъемник окон сзади
25 (25A/30A) Обогрев заднего стекла, независимый дополнительный отопитель и вентиляция
26 (20A) Разъем питания дополнительного оборудования (багажник)
27 (30A) Электроуправляемый сдвигаемый и откидной солнечный люк в крыше автомобиля, электроуправляемая солнцезащитная шторка
28 (15A) Реле топливного насоса, блок управления топливным насосом, клапанные форсунки
29 (30A) Стеклоподъемник окон впереди
30 (20A) Прикуриватели, передний и задний
31 (20A) Система омывателя/ очистителя фар
32 (20A) Подогреватель сидений
33 (7,5) Отопитель, Сlimatic, Сlimatronic
34 (5A) Противоугонная система
35 (10A) Управление трансмиссией
36 (5A) Аудиосистема

Вариант 2

  1. Нагревательный элемент сапуна КП (дизельный двигатель), Автоматическая коробка передач
  2. Тягово-сцепное устройство — левый фонарь
  3. Электрическая розетка тягово-сцепного устройства
  4. Комбинация приборов, подрулевые рычаги, камера
  5. Вентилятор системы отопления, вентилятор радиатора, климатическая установка, Climatronic
  6. Стеклоочиститель заднего стекла
  7. Аварийный вызов
  8. Тягово-сцепное устройство — правый фонарь
  9. Плафоны освещения салона, задний противотуманный фонарь
  10. Датчик дождя, переключатель освещения, диагностический разъём
  11. Фары — левая сторона
  12. Фары — правая сторона
  13. Головное устройство
  14. Центральная система управления, система управления двигателя
  15. Переключатель освещения
  16. Полный привод
  17. KESSY, блокировка рулевого управления
  18. Диагностический разъём, система управления двигателя, датчики тормозной системы, полный привод, система СТАРТ-СТОП
  19. ABS, ESC, выключатель индикатора контроля давления в шинах, парковочный ассистент, выключатель режима OFF ROAD, клавиша системы СТАРТ-СТОП
  20. Подушка безопасности
  21. Гибкий интервал техобслуживания — WIV, фонарь заднего хода, затемняемое зеркало заднего вида, датчики давления, комплект
    для подключения телефона, массовый расходомер воздуха, корректор фар и регулятор наклона фар
  22. Комбинация приборов, электромеханический усилитель рулевого управления, шина данных
  23. Центральный замок, крышка багажного отсека
  24. Электрические стеклоподъёмники — задние двери
  25. Обогрев заднего стекла, автономный отопитель и вентилятор
  26. Розетка в багажном отсеке
  27. Электропривод подъёмно-сдвижного люка, электропривод солнцезащитной шторки
  28. Топливный насос, форсунки, подогрев AdBlue®
  29. Электрические стеклоподъёмники — передние двери, наружные зеркала заднего вида — обогрев, функция складывания, регулировка положения зеркальных элементов
  30. Розетка 12 В — передняя и задняя (прикуриватель)
  31. Омыватель фар
  32. Передние сиденья с подогревом
  33. Отопитель, климатическая установка, Climatronic, дистанционное управление автономного отопителя
  34. Противоугонная сигнализация, резервная сирена
  35. Автоматическая коробка передач
  36. Тягово-сцепное устройство

В обоих вариантах за прикуриватель отвечает предохранитель номер 30.

Блок реле

Он располагается под самой панелью приборов за блоком с предохранителями.

Общая схема

p, blockquote 16,0,0,1,0 —>

1 Реле основных цепей зажигания
2 Реле обогревателя заднего стекла
3
4 Реле топливного насоса
5 Реле вспомогательных цепей зажигания
F1 (30A) Электропривод сиденья

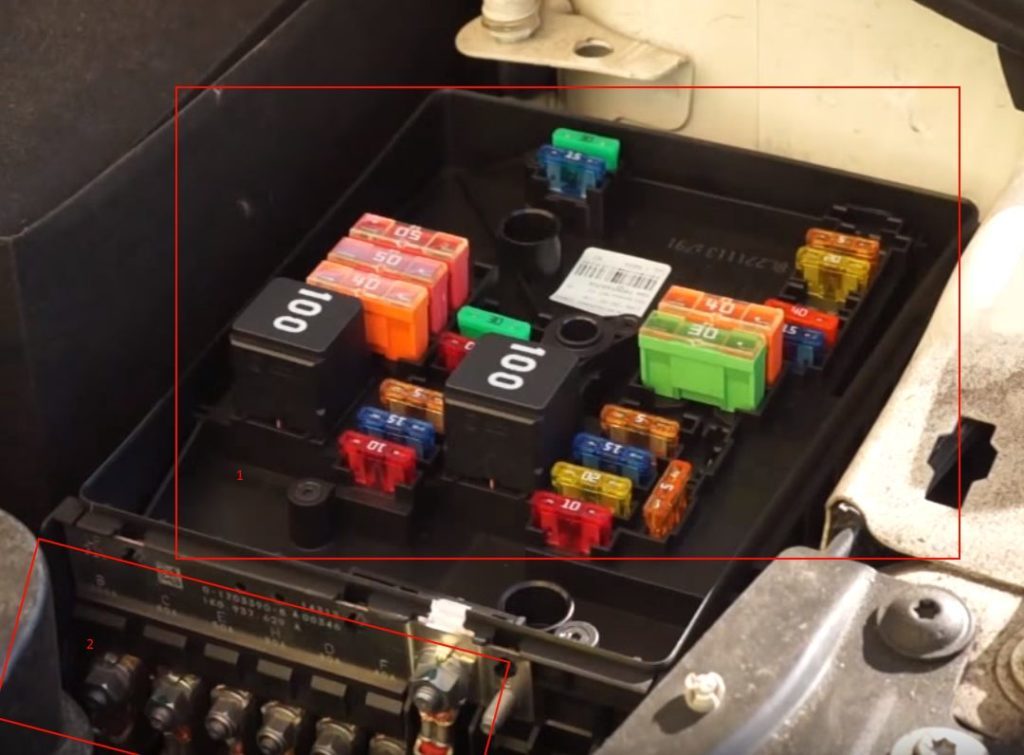

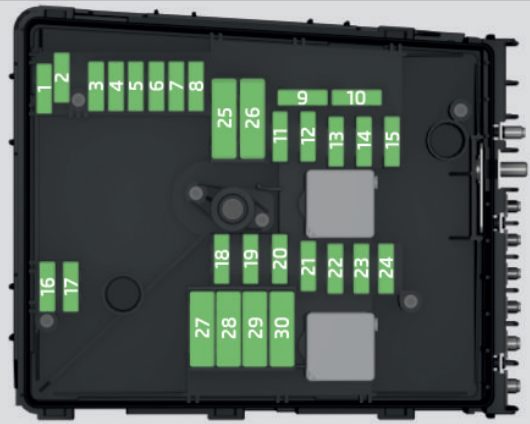

Блок под капотом

Он находится с левой стороны моторного отсека, за защитной крышкой. Сам блок состоит из 2 частей. Отдел плавких вставок высокой мощности и отдел предохранителей, в котором так же расположены некоторые реле, на пример реле системы управления двигателем.

Обозначение

Вариант 1

h3 3,0,0,0,0 —>

1 Не используется
2 (30A) Коробка передач DSG
3 (5A) Многофункциональный блок управления, Измерительная линия
4 (20A) Система ABS/ ESP
5 (15A) Коробка передач DSG
6 (5A) Панель приборов, рукоятка переключателя стеклоочистителей и рычаг переключения указателей поворота
7 (40A) Основные цепи зажигания
8 (15A) Рaдиoприeмник
9 (5A) Телефон
10 (5A/ 10A) Управление двигателем, Питание катушки реле блока управления двигателем
11 (20A/ 30A) Дополнительный отопитель
12 (5A) Блок диагностики
13 (15A/ 30A) Управление двигателем
14 (20A) Управление двигателем, Зажигание
15 (5A/10A) Лямбда-зонд, реле топливного насоса реле свечей накаливания
16 (30A) Центральный блок управления электрической бортовой сетью, правая основная фара, правый задний группированный световой прибор
17 (15A) Звуковой сигнал

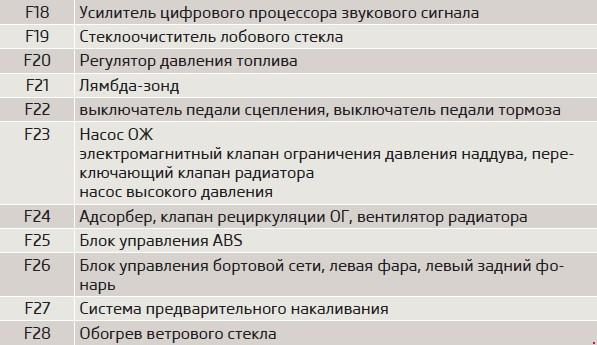

18 (30A) Усилитель цифрового процессора для обработки звука
19 (30A) Очиститель лобового стекла
20 (10A/ 15A/ 20A) Регулировочный клапан давления топлива
21 (10A/ 15A/ 20A) Лямбда–зонд
22 (5A) Выключатель для педали сцепления, выключатель для педали управления тормозной системой
23 (5A/ 10A/ 15A) Насос охлаждающей жидкости магнитный клапан для ограничения давления наддува, переключающий клапан охладителя топливного насоса высокого давления
24 (10A) Фильтр с активированным углем, клапан для рециркуляции ОГ
25 (40A) Система ABS/ESP
26 (30A) Многофункциональный блок управления
27 (50A) Свечи накаливания, пред пусковой нагрев
28 (50A) Обогреватель лобового стекла
29 (50A) Электропитание салона
30 (50A) Зажим Х

Вариант 2

Инструкция Шкода Йети

Остались вопросы? Изучите руководство по обслуживанию и эксплуатации skoda yeti: «скачать» либо задавайте их в комментариях, и мы постараемся помочь.

Источник

Оцените статью
REMNABOR
Adblock
detector
