Datasheet Songle Relay SLC-12VDC-SL-C — Даташит

Реле для бытовых электроприборов

Datasheets

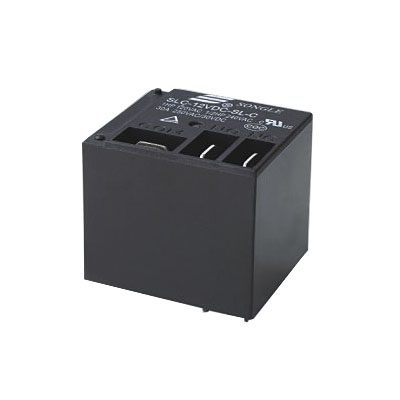

SUBMINATURE HIGH POWER RELAY SLC Series US C 2 M AX 3 2 .2 M A Features X Miniature volume, PCB usage 28MAX E179944 6
7. 16A/20A/30A Contact rating: 16A/20A/30A Temperature range: +85℃/+105℃ R50056114 CQC
CQC08002027666
CQC08002027668 Contact Rating Ordering Information
SLC-12VDC-S L-C
A/ B / C
L0.9W Contact arrangment Contact a rrangment A/B/C Contact resistance 100mΩ Contact material Silver alloy:AgCdO、AgSnO2、AgNi Contact rating 1HP/16A/120VAC 20A/250VAC 30A/250VAC Max switching voltage 250VAC Max switching current 30A Coil Power S sealed / F dustproof 5V / 6V / 9V / 12V
18V / 24V/36V/48V Construction Max switching power 7200VA Electrical endurance (frequency: 1800 ops/h) 1×10 ops / 1×10 ops Mechanical endurance 1×10 ops Coil Voltage
Part number 5 7 (frequency: 18000 ops/h) Characteristics Power
dissipation B / F Insulation resistance 100MΩ (500VDC) Leakage current
1mA Between contacts
and coil 2000VAC 1 minute Between open
contacts 1500VAC 1 minute Operate time(Under nominal voltage) ≤10ms Release time(Under nominal voltage) ≤10ms Humidity 45%

85% RH(20℃) Ambient Temperature -40℃

+105℃ Shock
resistance (at 20℃) Coil Data Insulation system Dielectric
Strength 4 Functional 98m/s² Destructive 980m/s² Vibration resistance
( Double amplitude) 10Hz

55Hz 1.5mm Weight Approx 34g Construction Sealed W 0.9W
(L) Voltage Current Resistance Pick-up
VDC
mA Ω±10% voltage 05 185 27 06 150 40 09 100 90 12 75 160 Drop-out
voltage 75%Max 10%Min
18 50 380 24 37.5 640 36 25 1440 48 18.75 2560 Max
allowable 130% Remark:1)All above data is initial value
This product specification only for your reference, we will not notify you if …

Источник

Электромагнитное реле

Автор: admin Vladimir | Опубликовано 18-02-2016

Сегодняшняя статья будет посвящена в большей степени начинающему радиолюбителю. Мы с Вами рассмотрим устройство и принцип действия электромагнитного реле. Электромагнитные реле получили большое распространение. Они предназначены для коммутации электрических цепей. Очень часто используется в системах автоматики и связи:

По принципу действия реле можно разделить на нейтральные и поляризованные. Главное отличие в том, что в нейтральных реле перемещение якоря не зависит от направления движения тока в обмотке. В поляризованных движение якоря напрямую зависит от полярности напряжения приложенного к обмотке.

Устройство и принцип действия электромагнитного реле

Если конструктивно реле рассмотреть с точки зрения подвижной части, то можно выделить два основных типа. Это так называемый соленоид — реле с втягивающимся якорем (втягивающее стартера автомобиля) и реле с поворотным якорем. Последние разберём поподробнее. Внутреннее устройство и принцип работы рассмотрим на примере автомобильного 5 контактного реле:

Оно состоит из основания, сделанного из диэлектрика. На основании крепятся все части реле. Основной частью является обмотка. Она намотана изолированным медным проводом на каркасе. В центре каркаса расположен металлический сердечник, который в свою очередь крепится к так называемому ярму. Подвижной частью реле является якорь, который при помощи пружины занимает исходное положение. Якорь механически связан с группой контактов, в которую могут входить от одной пары и более нормально замкнутых и разомкнутых.

Принцип работы 5 контактного реле наглядно показан на анимации:

На схеме показаны две электрически несвязанные цепи, состоящие из двух источников тока. Ток, проходящий через обмотку реле создает магнитное поле, под действием которого якорь притягивается к сердечнику и заставляет перемещаться подвижный контакт, переводя его положение из нормально разомкнутого в нормально замкнутое. Происходит замыкание главных контактов и подключение нагрузки, в данном случае лампочки к источнику питания.

Устройство и принцип действия герконовых реле

Отдельно хотелось бы упомянуть о герконовых реле. Хотя они и относятся к классу электромагнитных реле, всё-таки внутренние устройство у них отличается. Герконовое реле состоит из нескольких основных частей. В корпусе расположена катушка, состоящая из одной или нескольких обмоток. Сердечник у такой катушки отсутствует, в место него находится один или несколько герконов. Геркон из себя представляет стеклянную колбу, из которой удалён воздух, вместо него закачан инертный газ азот или водород. Внутри колбы расположены два ферро магнитных контакта:

Под действием магнитного поля, создаваемого обмоткой реле, происходит замыкание этих контактов. Также геркон будет работать, если на него воздействовать магнитным полем постоянного магнита. Благодаря этому герконы получили большое распространение в радиолюбительских самоделках. Герконы также используется в системах сигнализации (датчики открывания дверей или окон). В своё время эти элементы были достаточно дефицитными. Поэтому мне приходилось разбирать герконовые реле и доставать оттуда герконы. Вот так выглядят обмотки:

Из советских самыми распространенными были герконовые реле РЭС-42 и РЭС-4:

У герконовых реле есть несколько достоинств. Прежде всего, это надёжная работа в разных климатических условиях и агрессивных средах. Также стоит отметить быстродействие, и гальваническую развязку между цепями. Срок службы реле — не менее 1 млн. срабатываний. Самый главный недостаток этих реле, это относительно малая коммутируемая мощность.

Электромагнитное реле Songle SRD-12VDC-SL-C

Более детально хотелось бы остановиться на пяти контактном электромагнитном реле Songle SRD-12VDC-SL-C:

Оно имеет одну группу контактов способную выдержать ток до 10 ампер. Обмотка реле рассчитана на напряжение в 12 вольт. Схема выводов 5 контактов показана на обратной стороне:

Полные характеристики рассматриваемого экземпляра можно узнать, посмотрев datasheet:

Как видно ток обмотки, при 12 вольтах, должен быть в пределах 30 миллиампер. Сопротивление обмотки должно быть в пределах 400 ом. Так ли это, давайте проверим:

Как видно всё в пределах нормы. Данные реле можно использовать в различных радиолюбительских самоделках. Благодаря тому, что ток обмотки достаточно мал, всего лишь 30 миллиампер, реле Songle SRD-12VDC-SL-C можно коммутировать слаботочными ключами. Для сравнения ток обмотки, в ранее рассматриваемом пяти контактном автомобильном реле достигает 150 миллиампер. Что в 5 раз больше. Я уже рассказывал о терморегуляторе на регулируемом стабилитроне TL431. В этой самоделке я использовал автомобильное пяти контактное реле. Чтобы стабилитрон TL431 не вышел из строя, пришлось использовать усилитель на более мощном транзисторе.

На Али была заказана партия в количестве 10 штук по цене всего $3.48:

Несколько штук я уже использовал в изготовлении дневных ходовых огней (ДХО) для автомобиля. Но это уже другая история, об этом я расскажу как-нибудь в следующий раз.

Источник

Datasheet Songle Relay SLC-12VDC-SL-A — Даташит

Реле для бытовых электроприборов

Datasheets

SUBMINATURE HIGH POWER RELAY SLC Series US C 2 M AX 3 2 .2 M A Features X Miniature volume, PCB usage 28MAX E179944 6
7. 16A/20A/30A Contact rating: 16A/20A/30A Temperature range: +85℃/+105℃ R50056114 CQC
CQC08002027666
CQC08002027668 Contact Rating Ordering Information
SLC-12VDC-S L-C
A/ B / C
L0.9W Contact arrangment Contact a rrangment A/B/C Contact resistance 100mΩ Contact material Silver alloy:AgCdO、AgSnO2、AgNi Contact rating 1HP/16A/120VAC 20A/250VAC 30A/250VAC Max switching voltage 250VAC Max switching current 30A Coil Power S sealed / F dustproof 5V / 6V / 9V / 12V
18V / 24V/36V/48V Construction Max switching power 7200VA Electrical endurance (frequency: 1800 ops/h) 1×10 ops / 1×10 ops Mechanical endurance 1×10 ops Coil Voltage
Part number 5 7 (frequency: 18000 ops/h) Characteristics Power
dissipation B / F Insulation resistance 100MΩ (500VDC) Leakage current
1mA Between contacts
and coil 2000VAC 1 minute Between open
contacts 1500VAC 1 minute Operate time(Under nominal voltage) ≤10ms Release time(Under nominal voltage) ≤10ms Humidity 45%

85% RH(20℃) Ambient Temperature -40℃

+105℃ Shock
resistance (at 20℃) Coil Data Insulation system Dielectric
Strength 4 Functional 98m/s² Destructive 980m/s² Vibration resistance
( Double amplitude) 10Hz

55Hz 1.5mm Weight Approx 34g Construction Sealed W 0.9W
(L) Voltage Current Resistance Pick-up
VDC
mA Ω±10% voltage 05 185 27 06 150 40 09 100 90 12 75 160 Drop-out
voltage 75%Max 10%Min
18 50 380 24 37.5 640 36 25 1440 48 18.75 2560 Max
allowable 130% Remark:1)All above data is initial value
This product specification only for your reference, we will not notify you if …

Источник

Как подключить реле к Arduino

В статье описывается такое электронное устройство как реле, кратко объясняются принципы его работы, а также рассматривается подключение модуля с реле постоянного тока к Arduino на примере управления светодиодами.

Для подключения реле к Arduino нам понадобится:

  • Ардуино UNO (или совместимая плата);
  • модуль с реле (например, такой);
  • 4 резистора по 220 Ом (рекомендую приобрести набор резисторов с номиналами от 10 Ом до 1 МОм);
  • 4 светодиода (к примеру, вот из такого набора);
  • макетная плата;
  • соединительные провода (вот такие);
  • персональный компьютер с Arduino IDE или иной средой разработки.

1 Принцип действияи виды реле

Реле – это электромеханическое устройство для замыкания и размыкания электрической цепи. В классическом варианте реле содержит электромагнит, который управляет размыканием или замыканием контактов. Если в нормальном положении контакты реле разомкнуты, а при подаче управляющего напряжения замыкаются, такое реле называется замыкающим. Если в нормальном состоянии контакты реле сомкнуты, а при подаче управляющего напряжения размыкаются, такой тип реле называется размыкающим.

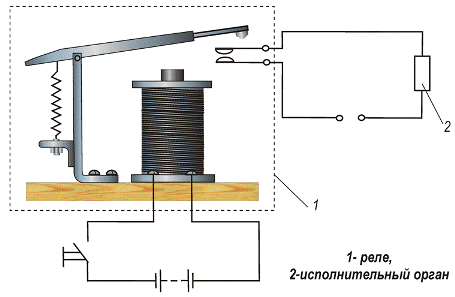

Принцип действия замыкающего реле

Кроме того, существует множество других видов реле: переключающие, одноканальные, многоканальные, реле постоянного или переменного тока, и другие.

2 Схема подключения модуля реле SRD-05VDC-SL-C

Будем использовать модуль с двумя одинаковыми реле типа SRD-05VDC-SL-C или аналогичный.

Модуль имеет 4 разъёма: силовые разъёмы K1 и K2, управляющий разъём и разъём для подачи внешнего питания (с джампером).

Реле типа SRD-05VDC-SL-C имеет три контакта для подключения нагрузки: два крайних неподвижных, а средний – переключающийся. Именно средний контакт является своего рода «ключом», который коммутирует цепи тем или иным образом. На модуле есть подсказка, какой именно контакт реле является нормально замкнутым: маркировка «K1» и «K2» соединяет средний контакт с крайним левым (на фото). Подача управляющего напряжения на вход IN1 или IN2 (слаботочный управляющий разъём) заставит реле скоммутировать средний контакт контактной группы K1 или K2 с правым (силовой разъём). Ток, достаточный для переключения реле – около 20 мА, цифровые выводы Arduino могут выдавать до 40 мА.

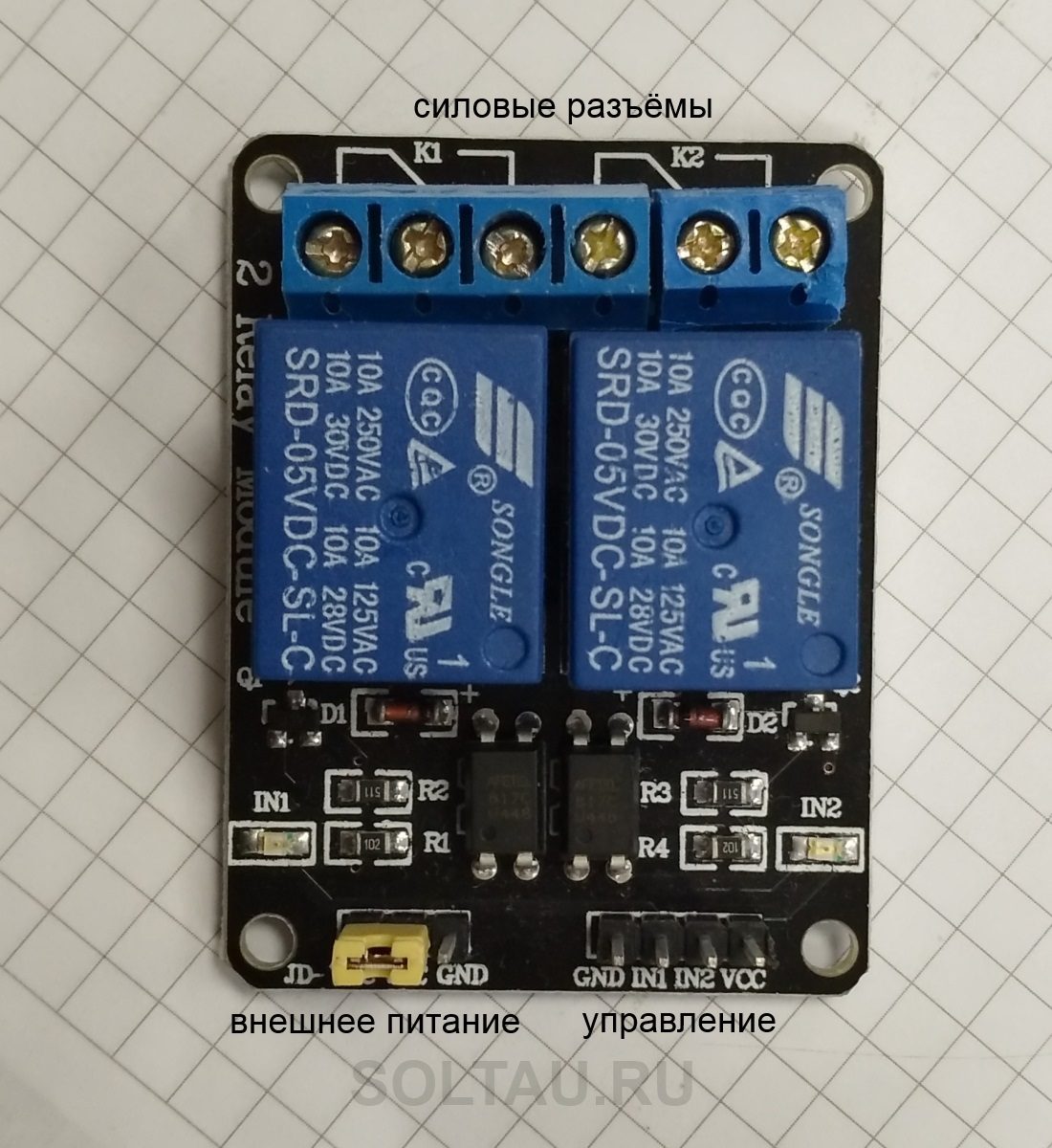

Разъёмы модуля реле SRD-05VDC-SL-C

Разъём для подачи внешнего питания используется для того, чтобы обеспечить гальваническую развязку платы Arduino и модуля реле. По умолчанию, на разъёме между штырьками JD-VCC и VCC имеется перемычка. Когда она установлена, модуль использует для питания напряжение, поданное на вывод VCC управляющего разъёма, а плата Arduino не имеет гальванической развязки с модулем. Если нужно обеспечить гальваническую развязку модуля и Arduino, необходимо подавать питание на модуль через разъём внешнего питания. Для этого убирается перемычка, и дополнительное питание подаётся на контакты JD-VCC и GND. При этом питание на вывод VCC управляющего разъёма также подаётся (от +5 В Arduino).

Кстати, реле может коммутировать не только слаботочную нагрузку, как в нашем примере. С помощью реле можно замыкать и размыкать достаточно большие нагрузки. Какие именно – нужно смотреть в техническом описании к конкретному реле. Например, данное реле SRD-05VDC-SL-C может коммутировать сети с током до 10 А и напряжением до 250 В переменного тока или до 30 В постоянного тока. То есть его можно использовать, например, для управления освещением квартиры.
