Схема подключения двигателя от стиральной машины и их виды

Знание того как подключается двигатель стиральной машины автомат нужно для проверки исправности работы, или для применения его в других целях. Не все моторы удастся проверить и использовать в бытовых устройствах. Но большинство довольно легко подключается — главное, знать принцип работы и схему.

Виды моторов

В современных стиралках применяются три типа двигателей:

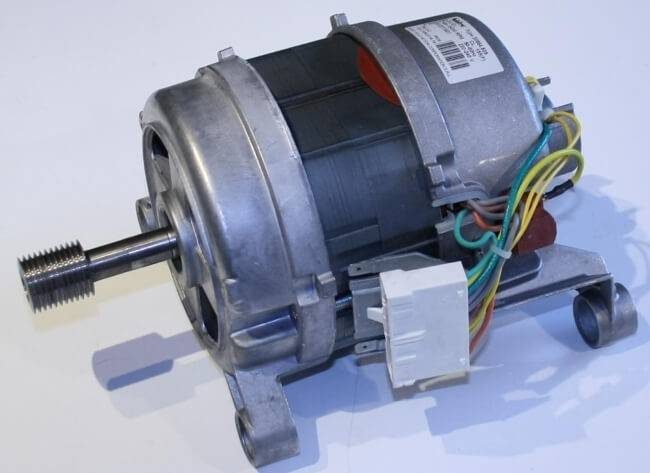

Коллекторные

Это наиболее распространённый мотор. По статистике, стоит на 85% стиральных машин.

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Довольно часто, это приводит к проблемам в работе СМА , которые будет трудно определить. Щёточная пыль пропускает электричество, и из-за неё возникает утечка тока, которая приводит к сбоям.

В последнее время наметилась тенденция, по отходу от таких моторов. Но для недорогих моделей, коллекторные двигатели незаменимы.

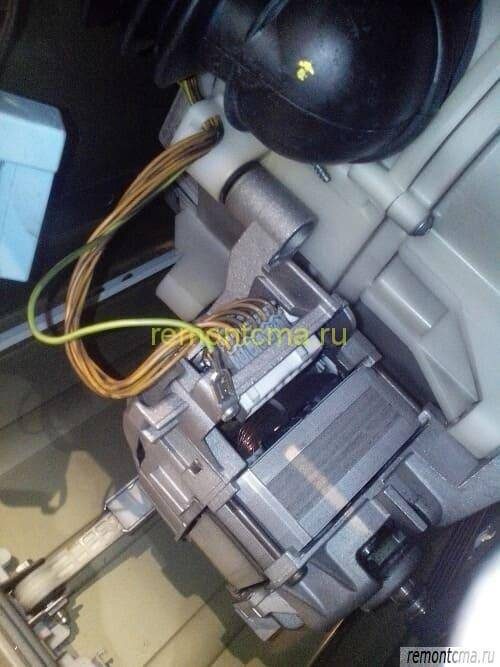

Асинхронные

Менее распространённый вариант. К достоинствам относятся — отсутствие щёток, и связанных с ними проблем.

Ввиду этого, получили не такое широкое распространение. Существуют одно— и трёхфазные асинхронные двигатели. Для запуска первого применяется пусковой конденсатор определённой ёмкости. Для трёхфазных используется сложная система управления с помощью инвертора.

Прямой привод

По сути — это инновационный продукт, который был разработан фирмой LG, и очень широко используемый на моделях стиральных машин, которые она выпускает. Главным преимуществом этого двигателя, является отсутствие приводного ремня. Так как, мотор насажен непосредственно на вал барабан и вращает его.

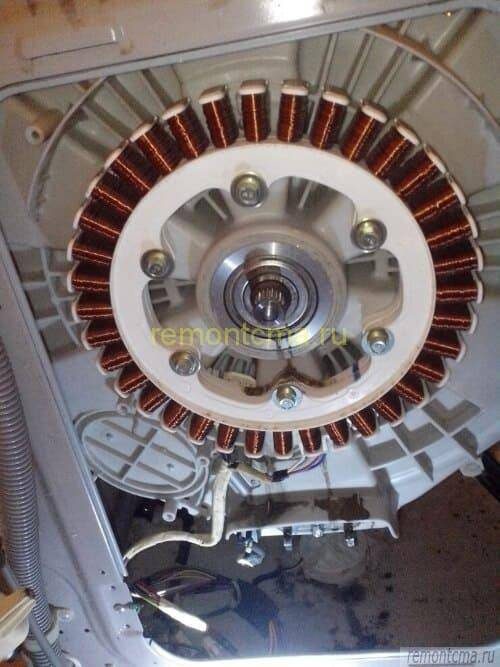

Двигатель прямого привода LG

Благодаря этому нет потерь на трение, а так же дополнительной вибрации. Фирма утверждает, что машины с двигателями прямого привода менее шумны, и соответственно эксплуатация более комфортная.

Минус этого решения — сложное и дорогое управление. Оно осуществляется благодаря преобразованию переменного тока в постоянный. Из-за этого, такие двигатели называют инверторными. Электронные модуля — очень сложные и не всегда подлежат ремонту.

Подсоединение мотора

Так как наиболее распространены коллекторные двигатели, то рассмотрим подключение на них.

В таких устройствах есть следующие элементы:

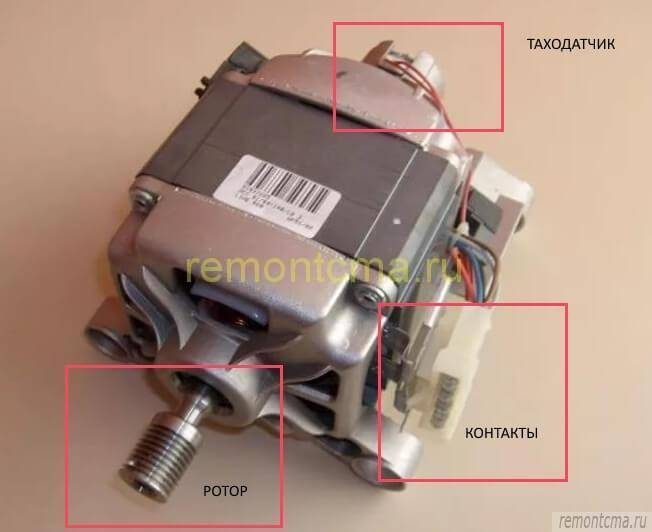

Нужно определить все контакты в колодке.

Прежде всего смотрим пару проводов от таходатчика — они, как правило красного цвета, и самые тонкие. Местоположение легко установить зрительно.

Таким же образом определяем ротор. От щёток двигателя идут провода непосредственно в колодку.

Если нет термодатчика, то оставшиеся два контакта — это статор. В стиральных машинах «БЕКО» (BEKO) заземление находится в колодке. В остальных оно располагается отдельно.

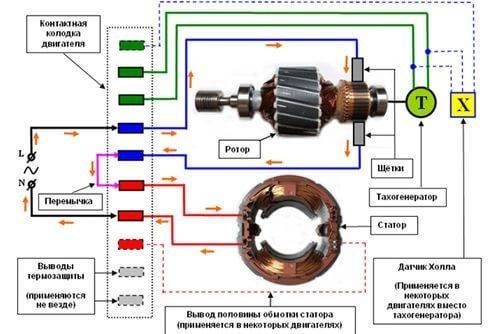

Общая схема подключения показана на рисунке ниже.

Схема подключения двигателя

Как видно, сначала нужно сделать перемычку между ротором и статором. Затем подать напряжение 220 вольт на оставшиеся два. Но если так сделать, а двигатель при этом не закреплён, то он просто «взлетит», т. к. сразу наберёт максимальные обороты. Дело в том, что в стиральной машине скорость регулируется с помощью тахометрического генератора.

При прямом подключении нужно между фазой и контактом добавить сопротивление. лучше всего для этого подойдёт ТЭН , т. к. он под рукой. Нагреватель ограничит обороты, и двигатель запустится плавно. Таким образом, можно проверить его исправность или же использовать в различных устройствах.

Для включения асинхронного двигателя нужен пусковой конденсатор. Но для проверки, можно обойтись и без него. Для этого придерживаемся методике:

  • с помощью тестера определяем пары обмоток;
  • через ТЭН, последовательно подключаемся к каждой;
  • пальцами, кратковременно закручиваем вал.

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Вторая жизнь мотора

После покупки новой стиральной машины, старую выбрасывать необязательно. Исправные элементы можно использовать в быту. Например, двигатель находит интересное применение.

Точильный станок

Предназначен для заточки ножей и инструмента. В принципе, сделать может любой человек. Главная трудность заключается в креплении абразивного диска. Вал двигателя стиральной машины не предназначен для установки дополнительных деталей. Он имеет только бороздки для приводного ремня.

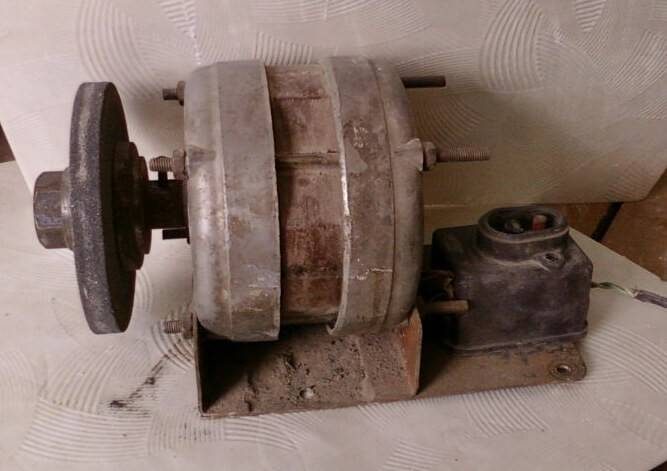

Точильный станок из стиралки

В этом случае вероятны два варианта действий:

  1. К концу вала приварить удлинение, на которое уже прикрепить точильный диск. Здесь нужна большая точность, что соосность сохранилась.
  2. Обработать вал на станке, чтобы появилась возможность установить диск и укрепить его, например, шайбой.

Если это удастся смастерить, то остальное дело техники. Нужно будет найти подходящее место и закрепить устройство.

Вибростол

Вибростол может понадобится тем, кто занимается самостоятельным производством тротуарной плитки или шлакоблоков. Здесь также стоит вопрос в обработке вала, для крепления деталей.

Кроме этого, двигатели от стиральных машин используют для изготовления следующих изделий:

  • Бетономешалка. Довольно часто так применяют, потому что удобно для этих целей использовать бак стиралки. Разумеется, нужно произвести определённую доработку. Мощность будет небольшая, но вполне достаточная для личных целей.
  • Мельница для измельчения травы. Редкое применение, но очень удобное для жителей сельской местности, которые содержит птицу.

Возможны и другие, более экзотические варианты. Тут многое зависит от личных потребностей и фантазии.

Видео по изготовке регулятора двигателя оборотов своими руками
