Sony vaio sve151j11v схема материнской платы

Sony sve151j11v КЗ на входе

Sony vaio SVE151J11V (Quanta HK5 mbx-269) — нерабочая дискретная видеокарта, перевод на UMA
Здравствуйте, хотел обратиться за помощью. Валялся sony SVE151J11V со сдохшим хабом после грозы. С.

Sony Vaio SVE151J11V и Вебкамера
Здравствуйте форумчане! Купил значит я ноут Sony Viao, с встроенной WebCamer’ой, на Win8.

Нужна схема ноута Sony SONY PCG-71511v
Ищу схему SONY PCG-71511v da0ne8mb6d0 rev-d

Скачал sony vegas, установку запустил, сказал мол всё установлено, но самого sony нету
Скачал,установку запустил,сказал мол всё установлено,но самого sony нету. Попробывал штук 3.

Резистор R010 сдуй и проверь снова

Добавлено через 15 секунд
и сопротивление отн земли на нём какое?

Проклятье. ну что не ясно то.
Проверяем верхние ключи на пробой, если не пробиты, а можно и снять для надёжности и давать 19 вольт и поднимать ток пока греться не начнёт что то.

поснимал все ключи и подозрительные детали, ситуация не изменилась

Добавлено через 5 часов 21 минуту
с КЗ разобрался, появилась новая проблема, не подает признаков жизни(((

Неисправна была керамика (PC445) после ее замены было обнаружено что при подачи питания на мать, начинает еле греться шим дежурки (PU102) TPS51427A. После замены дежурки появился какой то свист в дросселях, нашел пробитый (PQ228) 4438gm, хотя по схеме там должен стоять (ao4412). Заменил (PQ228) на ao4456? через 15 секунд опять появился свист, при этом мосфеты остались целые

Добавлено через 1 минуту
забыл сказать, если вовремя не отключить питание, то выгорает (PU102)

Источник

Sony vaio SVE151J11V (Quanta HK5 mbx-269) — нерабочая дискретная видеокарта, перевод на UMA

Здравствуйте, хотел обратиться за помощью. Валялся sony SVE151J11V со сдохшим хабом после грозы. С рук взял такой же только с нерабочим видеоядром, так как с паяльными станциями особо в городе никого и нет, то решено было перевести купленную с рук плату в UMA и подключить внешнюю видеокарту через райзер, ввиду того что на этой платформе внешка видится без проблем, а так как питание интегрированной видеокарты не распаяно на ней, то перекинуть с материнки со сдохшим хабом, так как она была изначально без дискретки.
В итоге были перекинуты страпы и питание встройки, но ничего не произошло, как ноут включался и крутил кулером с полосами на матрице, так и осталось. Перекидывал по этому видео https://youtu.be/AuG9aFtXSU4.
Если включить, то сам не выключается. Есть мысля что матрица дохлая, но тогда должно быть видео на внешний монитор, а ни через VGA, ни через HDMI его нет.
Вот как ведёт себя https://cv1.pikabu.ru/video/20. 0x404.webm

Пусть материнка uma будет «1», а которую пытаюсь переделать на uma, но она с дискреткой «2»
Что было сделано: все манипуляции как в видео, перекинуты с 1 материнки дополнительно PC217, PR208, PR209, R191, R198, C460, C347, PC210, PC211, PC212, передвинут PR465 -> PR457, убраны(сдвинул на посадочных местах): PR471, PC548, PR458 потому как на материнке 1 их нет.

При этом задавал вопрос тут и по совету был вапаян U1, на его место впаяна перемычка между 1 и 6 ногой, при этом экран полностью чёрный при включении, до выпайки как на видео сверху.

Sony SVE151D11V (MBX-269 Quanta HK5) — не включается
Sony SVE151D11V не включается. При включении горят светодиоды и работает куллер, дисплей не.

SVE1513T1RW (QUANTA HK5 (MBX 269 rev.: F) Нет инициализации
Здравствуйте ,уважаемые форумчане. Поиск по форуму не дал результатов по моей проблеме. А проблема.

Ноутбук Sony SVE151J13V (DAOHK5MB6F0 REV:F mbx-269 hk5)
Ноутбук Sony SVE151J13V (DAOHK5MB6F0 REV:F mbx-269 hk5) не стартует.При включении запускается кулер.

Sony Vaio SVE151e11v MBX-269 — греется микросхема дежурки
Добрый день, пришел за советом. Отдали ноутбук, Неизвестно что было с ним. По первому включению.

Источник

Разборка ноутбука Sony VAIO E серии

В этой инструкции я расскажу и покажу как разобрать ноутбук Sony VAIO E серии.

Имя продукта, указанное на ноубуке: SVE14A35CXH

Перед разборкой обязательно убедитесь что ноутбук выключен!

ШАГ 1.

Разблокируйте и отключите батарею от ноутбука.

Если на вашем ноутбуке «слабая» батарея (аккумулятор), держит ноутбук в работе всего несколько минут или не держит совсем, то она требует замены. Вы можете самостоятельно приобрести аккумулятор в интернет магазине и установить его в ноутбук.

ШАГ 2.

Выкрутите один винт на крышке отсека с RAM памятью.

Поднимите крышку и снимите её.

Под крышкой вы найдёте модули памяти RAM.

Sony VAIO E серии используют память PC3-12800 SODIMM (1600MHz) объемом до 8 ГБайт (4ГБ в каждом слоте).

ШАГ 3.

Снимите крышку отсека с жестким диском.

Выкрутите два винта удерживающие корзину с жестким диском.

Сдвиньте корзину с HDD влево и отключите диск от материнской платы.

ШАГ 4.

Поднимите и снимите жесткий диск.

ШАГ 5.

Выкрутите один винт закрепляющий DVD привод.

Сдвиньте оптический привод влево и вытащите его из корпуса ноутбука.

ШАГ 6.

Выкрутите все винты на нижней крышке ноутбука.

Два винта на петлях (зелёный кружок) самые длинные из всех винтов.

Два винта в области батареи (желтые кружки) самые маленькие.

ШАГ 7.

Начните отделять нижнюю крышку от остальной части ноутбука.

Вы можете использовать гитарный медиатр для этого или любой другой острый кусок пластика.

ШАГ 8.

Под нижней крышкой вы найдёте следующие компоненты ноутбука:

  • Плату с кнопкой включения питания;
  • Разъем подключения питания к ноутбуку;
  • Систему охлаждения с вентилятором;
  • Wi-Fi карту беспроводной сети;
  • Плату с USB и аудио разъёмами.

ШАГ 9.

Микрофон, наушники и два USB порта расположены на отдельной плате.

Если аудио разъём повреждён или повреждён USB разъём, будет легче заменить всю плату целиком.

ШАГ 10.

Чтобы снять вентилятор системы охлаждения надо будет открутить пять винтов и отключить провод питания вентилятора от материнской платы.

Если вентилятор ноутбука шумит, гудит или совсем не вращается, можно провести его профилактику (почистить и смазать), но данная процедура не гарантирует долгой работы кулера в будущем. Лучшим вариантом будет его замена на новый, приобрести вентилятор (кулер) к Sony VAIO SVE14 и установить можно самостоятельно.

ШАГ 11.

Разъём подключения электропитания к ноутбуку не распаян непосредственно на материнской плате. Его можно легко заменить на новый только отключив кабель от платы.

Разъём закреплён к корпусу при помощи металлической планочки. Перед тем как снять эту планочку надо снять всю систему охлаждения ноутбука.

Разъём питания из-за неосторожности пользователей часто ломается, питание ноутбука не поступает и ноутбук из-за этого не включается (не реагирует на кнопку включения). В этом случае требуется замена разъема питания на новый. Новый разъем питания к ноутбуку можно заказать в интернет магазине.

ШАГ 12.

Для снятия клавиатуры надо будет отцепить несколько фиксаторов.

Все фиксаторы показаны на следующем фото в красных прямоугольниках.

ШАГ 13.

Нажмите на фиксатор и расцепите его. Проделайте эту операцию с каждым фиксатором.

ШАГ 14.

Когда все фиксаторы расцеплены, клавиатуру можно приподнять с другого бока корпуса.

Продолжайте снимать клавиатуру при помощи пальце и ногтей и в то же время следите чтобы фиксаторы с обратной стороны оставались расцепленными.

ШАГ 15.

Отделите клавиатуру от корпуса ноутбука и положите её клавишами вниз на корпус.

ШАГ 16.

Вы увидите два кабеля от клавиатуры к материнской плате.

  • Кабель питания подсветки клавиатуры (узкий);
  • Кабель данных (широкий).

ШАГ 17.

Кабель питания подсветки клавиатуры не имеет фиксатора в разъёме.

Его надо только потянуть, чтобы отключить от материнской платы.

ШАГ 18.

Кабель данных, напротив, имеет зажим и чтобы его отключить надо сперва разблокировать зажим разъёма.

Осторожно сдвиньте зажим разъёма на 2 миллиметра из самого тела разъёма.

Зажим должен оставаться присоединён к разъёму.

ШАГ 19.

Теперь вы можете вытащить кабель из разъёма (он выйдет из под зажима).

ШАГ 20.

Полностью снимите клавиатуру.

Если на клавиатуре ноутбука не работают клавиши, то с вероятносью 99% клавиатуру надо будет менять на новую, чистка клавиатуры как правило не помогает. Приобрести клавиатуру к ноутбуку и установить можно самостоятельно. Например, клавиатура к Sony VAIO SVE14 с доставкой обойдётся совсем недорого. Обязательно заказывайте клавиатуру с клавишами для своего языка.

ШАГ 21.

Кабель подключения платы с кнопкой включения питания ноутбука виден только после снятия клавиатуры.

Сама плата прикручена одним винтиком к корпусу ноутбука.

ШАГ 22.

Вы можете разблокировать разъём.

Сперва надо поднять часть разъёма (фиксатор) на угол примерно в 90 градусов (показано желтой стрелкой на фото ниже).

Потом потяните за кабель и вытащите его из разъёма.

Теперь вы легко можете снять плату с кнопкой включения питания ноутбука.

Всё, ноутбук полностью разобран. Сборку производить в обратном порядке.

Источник

Разборка, чистка и ремонт ноутбука Sony Vaio

Всем читателям желаю доброго здоровья! Сегодня покажу как разобрать, почистить и провести ремонт ноутбука Sony Vaio sve151g17v самостоятельно. Скажу по секрету — это мой домашний ноутбук, так что сегодня чистим и чиним верного друга и просто красавчика Vaio от компании Sony. Скажу честно — в современных Vaio от прародителей осталось только название: нынче это сборка Китай и корпус из тонкого пластика. Хорошо, что хоть детских болячек в виде отваливающихся чипов и кнопок нету. Несмотря ни на что, он служит верой и правдой вот уже 4 года.

За 4 года эксплуатации ноут ни разу не разбирался и сегодня будет его первый раз. Встречаем — ремонт ноутбука Sony Vaio sve151g17v в белом корпусе.

Разборка ноутбука Sony Vaio

Собственно, почему я решил его разобрать? Все просто — он начал подвисать и тормозить — тут я понял, что чистки системы охлаждения не избежать. Ну что же, начнем. Сначала снимем аккумулятор и открутим винты крепления крышек оперативной памяти и винчестера.

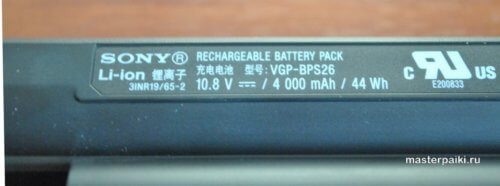

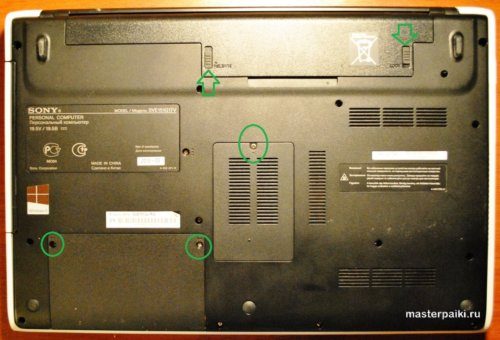

Снимаем аккумуляторную батарею VGP-BPS26 с емкостью 4000 мАч. Надо сказать, что она до сих пор радует парой часов автономного просмотра видео. Когда он был еще молод, это время смело приближалось к 4 часам. Эх, годы-годы. Но в целом за 4 года результат впечатляющий.

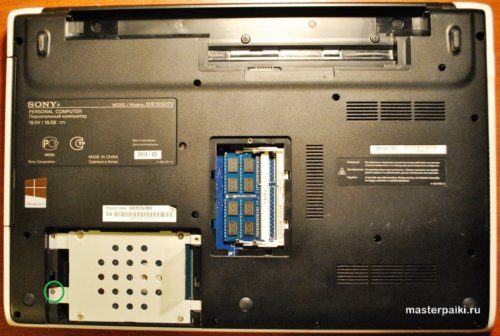

Дальше необходимо вынуть винчестер. Для этого нужно открутить один маленький винтик и сдвинуть его влево, если смотреть как на фото.

Как снять клавиатуру ноутбука Sony

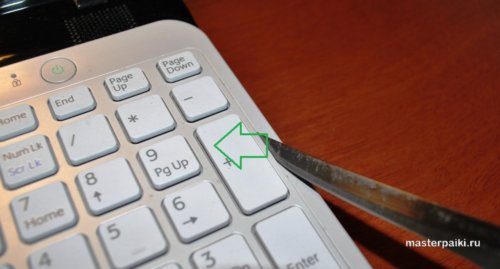

После этого можно смело переходить к выкручиванию винтов, однако я решил на всякий случай еще и клавиатуру снять. Для этого нужно поддеть ее по периметру скальпелем или ножом, отцепляя защелки.

После приподнимите клавиатуру, но без фанатизма и без криков «урррааа» с вздыманием объекта покорения вверх. Клавиатура прикреплена к материнской плате ноутбука Sony Vaio sve151g17v с помощью шлейфа. Вот его и нужно снять. Для этого фиксатор отведите вверх и вытащите шлейф.

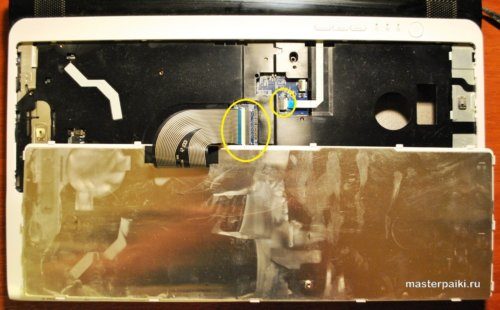

После победного подъема клавы, я освободил еще два разъема, хотя всего этого для чистки вентилятора можно и не делать. А вот если собрались снимать материнскую плату, то делать обязательно.

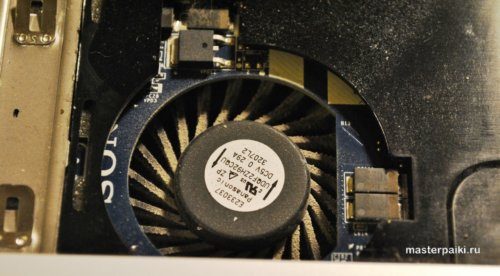

Уже видим запыленную крыльчатку вентилятора охлаждения процессора и видеочипа ноутбука Sony Vaio.

Как снять нижнюю крышку ноутбука Vaio

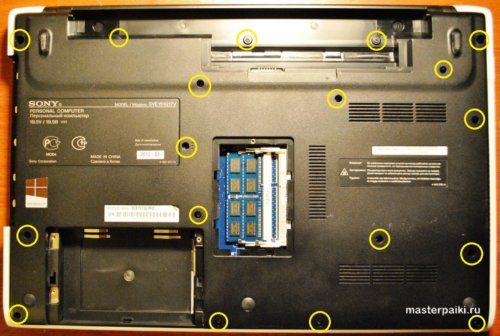

Пришло время размять запястья и покрутить винты. Смело выкручивайте все винты, которые видите — вот только запомните где находились винты подлиннее и покороче.

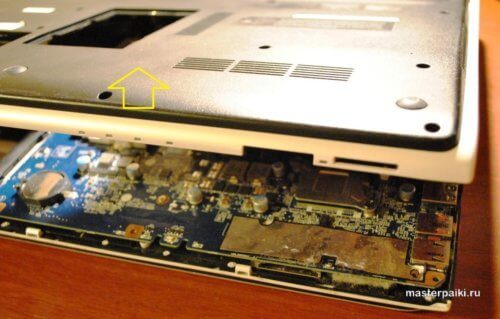

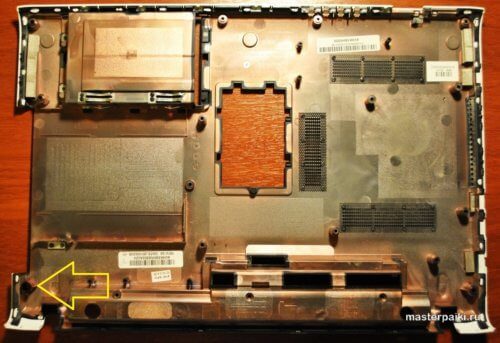

В итоге, отщелкиваем по периметру защелки — они видны на фото — и поднимаем нижнюю крышку ноутбука Sony Vaio.

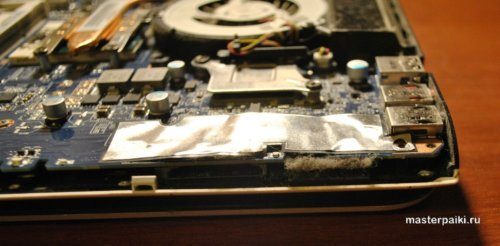

Тут же видим хлопья пыли рядом с разъемом под SD-карты памяти.

Как снять систему охлаждения ноутбука Sony Vaio sve151

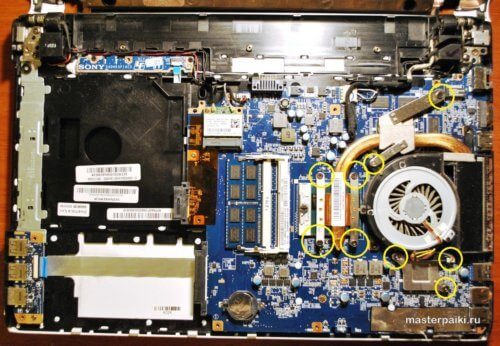

Чтобы снять систему воздушного охлаждения Sony Vaio sve151, нужно аккуратно открутить винты ее крепления. Что значит аккуратно? Просто откручивайте крест накрест все винты по половине оборота — точно не ошибетесь и не сколите корпус чипа процессора или видеочипа. Не забудьте отсоединить разъем питания вентилятора.

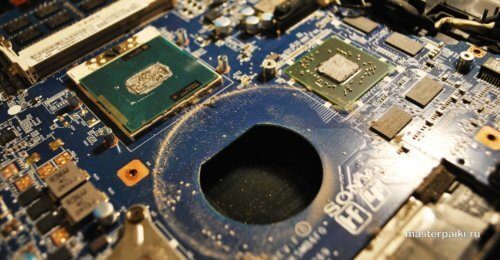

Вот так должна выглядеть материнская плата со снятым кулером.

Всю эту пыль на материнской плате нужно удалить сжатым воздухом, салфеткой или кисточкой.

Как почистить кулер ноутбука Sony

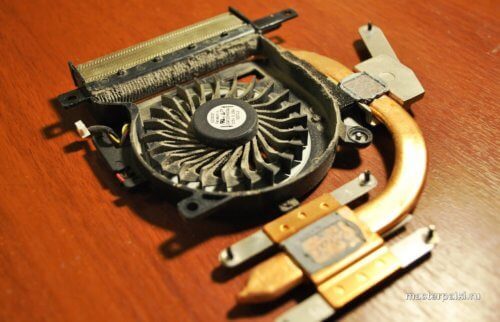

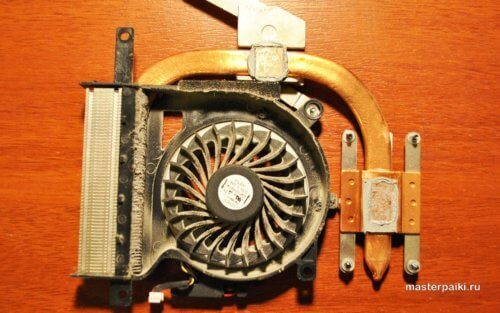

Вот как выглядит система охлаждения, снятая с ноутбука Sony Vaio sve151. Видна высохшая термопаста и пыль на вентиляторе.

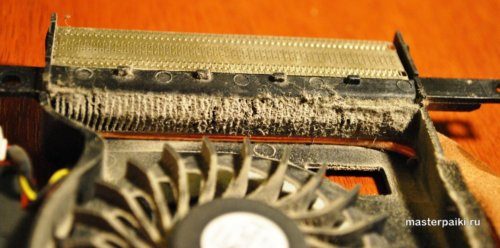

В другом ракурсе хорошо видна причина перегрева процессора — забитый мелкой пылью радиатор

Расстояние между ламелями радитаора очень маленькое и поэтому пыль хорошо коксуется.

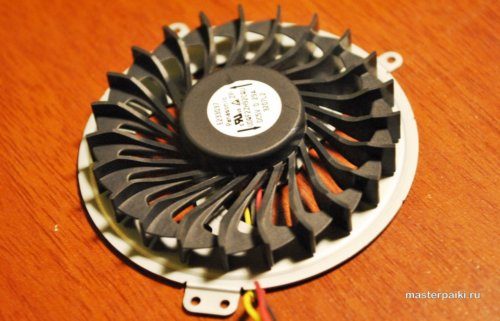

Снимаем вентилятор, открутив три винтика для удобства его чистки.

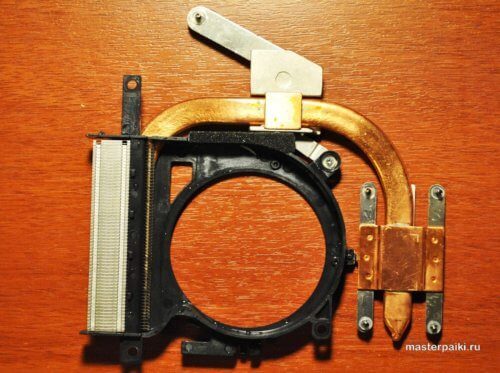

Радиатор с трубкой охлаждения я решил помыть под проточной водой с кисточкой и мыльным раствором. Очистилось все очень даже хорошо. Правда пришлось подождать, пока водица высохнет — на батарею положил.

С вентилятором пришлось выходить на балкон и на свежем воздухе развеять всю накопившуюся пыль с помощью кисточки. Вот как получилось по итогу.

Как заменить термопасту в ноутбуке Sony Vaio

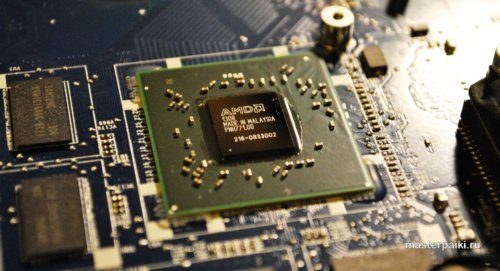

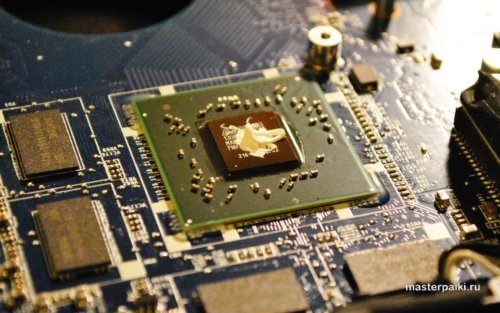

Теперь приступим к ремонту — обновим термопасту на видеочипе и процессоре ноутбука. Старую пасту вытираем салфеткой, смоченной спиртом.

После этого наносим ни много ни мало термопасты в центр зеркальной поверхности чипа.

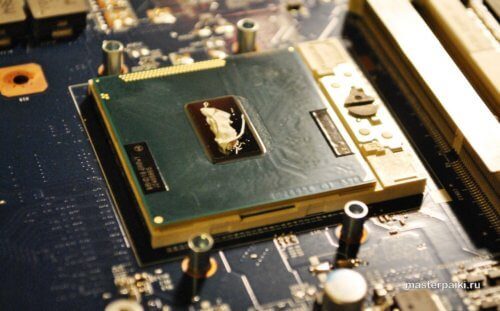

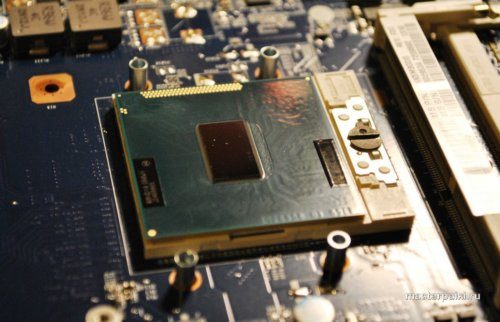

Тоже самое делаем с процессором.

Встречаются рекомендации по размазыванию термопасты тонким слоем с помощью кредитной карты. Так тоже можно делать… Но с некоторых пор я перестал этим страдать, полагаясь на свежесть и текучесть термопасты под давлением радиатора. Как показывает практика, такой способ хорошо работает даже с поцарапанными радиаторами.

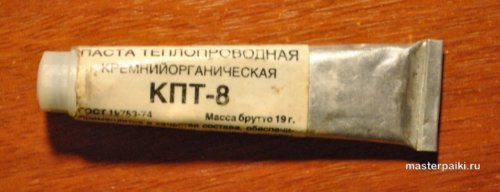

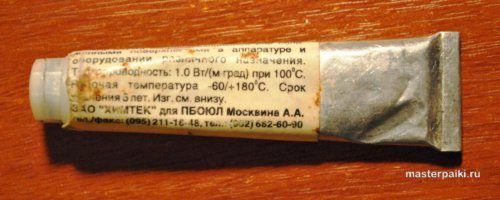

Термопасту использую КПТ-8 в фирменном тюбике, сделанной по ГОСТу.

По заявлениям производителя — теплопроводность её около 1 Вт/м град. Вроде бы неплохой показатель, хотя тут оверклокеры пишут , что заграничные пасты получше будут.

Ремонт пластика корпуса ноутбука Sony Vaio

Приступим к ремонту еще одной поломки, обнаруженной в процессе разборки ноутбука Sony Vaio. Дело в том, что при открывании крышки ноута появляется нагрузка на пластик в районе петель дисплея. Со временм он трескается и ломается.

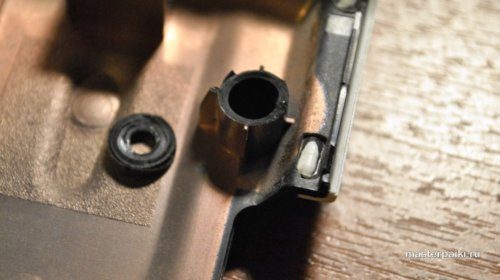

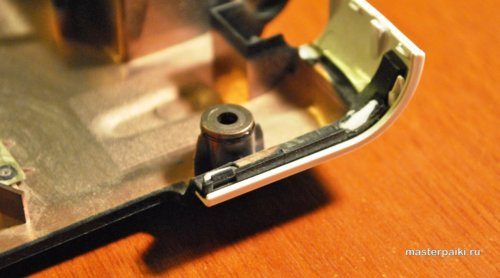

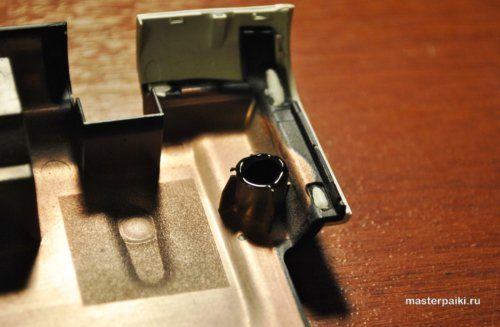

Так произошло и у меня — часть корпуса, за которую держится головка винта в нижней крышке треснула.

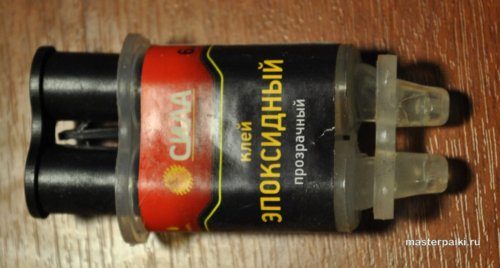

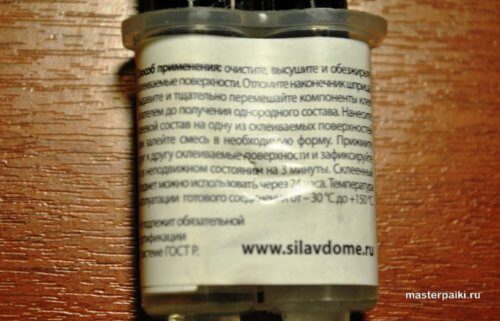

Для ремонта этой механической поломки часто используют эпоксидную смолу , суперклей с содой или холодную сварку. Я остановился на первом варианте, который был под рукой. С некоторых пор всегда держу дома эпоксидку типа «СИЛА» или «Секунда». Стоит она дешево, сохнет очень быстро и удобно дозируется для мелкого ремонта.

Еще одним достоинством является ее прозрачность и незаметность на местах склейки. К пластику она липнет достаточно хорошо, особенно если он матовый, то есть шершавчатый.

Для ремонта ноутбука нужно замешать некоторое количество компонетов эпоксидной смолы в пропорции 1 к 1 на любой подвернувшейся бумажке или картонке. Затем перемешать компоненты до полного изнеможения и на остатках силы нанести смесь на место склейки.

Вот как получилось у меня.

Сверху прислоняем и надавливаем вторую деталь. Для большей прочности советуют сжать две склеиваемые детали.

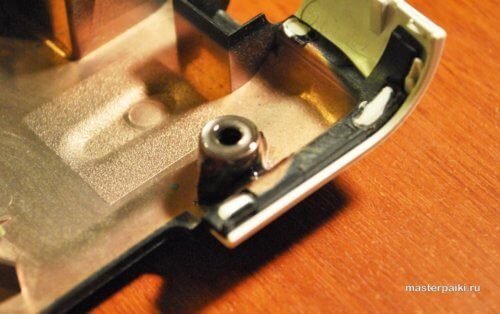

После высыхания я промазал еще раз полученное соединение сверху толстым слоем эпоксидки. Получилось достаточно крепко.

После проведения разборки и чистки, завершен ремонт ноутбука Sony Vaio. Далее приступайте к сборке в обратном порядке. Не забудьте заправить шлейфы на свои места.

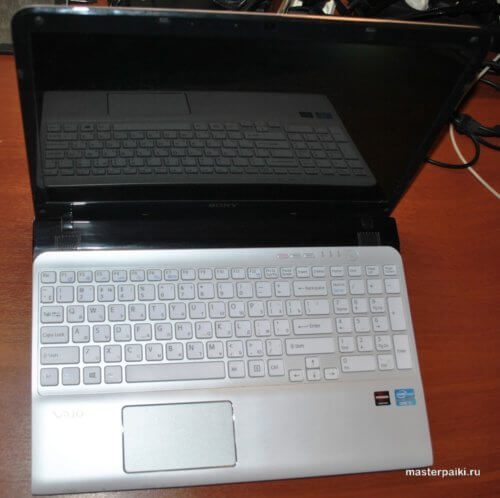

Отремонтированный ноут продолжает радовать своей стабильной работой, приятным перламутром и мягкими кнопочками.По этим кнопочкам я и стучу эти строки. Всем удачи в ремонтах. С Вами был Мастер Пайки и Sony Vaio.
