Точки подключения сигнализации в «Семерке»

В автомобилях ВАЗ-2107 подключать датчик дверей – проще некуда: есть один провод, который замкнут на «массу», когда открыта любая дверь. Шнур с датчика ручника выведен на «приборку», а в соседнем разъеме находится контакт таходатчика. В общем, установить «обычную» сигнализацию, не наделенную автозапуском, владелец сможет без чьей-либо помощи. Более сложный вариант, когда подключаются к замку зажигания, в нашем тексте рассмотрен тоже. В первом случае, кстати, можно задействовать турботаймер. Начнем рассматривать такой вариант прямо сейчас.

Особенности штатной электропроводки

Сначала надо уточнить, что именно требуется подключать, если установка будет выполняться без автозапуска:

  • Контроль зажигания;
  • Питание самой сигнализации;
  • Концевики дверей;
  • Концевик ручника;
  • Сигнальные лампы (2 провода).

Как видите, число элементов здесь выбрано по минимуму. Но даже использование такого, то есть минимального набора точек позволит быстро подключить турботаймер. Просто, в авто семейства 2107 реле поддержки зажигания установлено штатно. И этим нужно пользоваться.

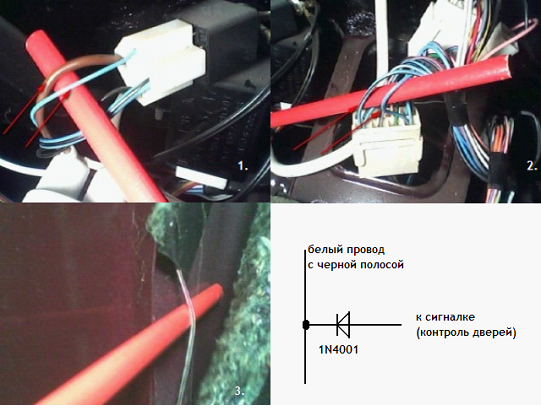

Посмотрите на схему, и поймете, о чем идет речь:

Вообще на рисунке показаны все важные элементы:

  1. Реле поддержки зажигания.
  2. Выходы на световую сигнализацию (голубой и черно-голубой). Разъем с 8-ю контактами находится в рулевой колонке.
  3. Провод контроля дверей. Он расположен в боковом тоннеле возле педали сцепления.

Делайте Т-образные отводы и подключайте любую сигналку. Кстати, питание ламп (второе фото) подключается через предохранители. Что верно для любых автомобилей, а не только для ВАЗ-2107.

Как использовать замок зажигания

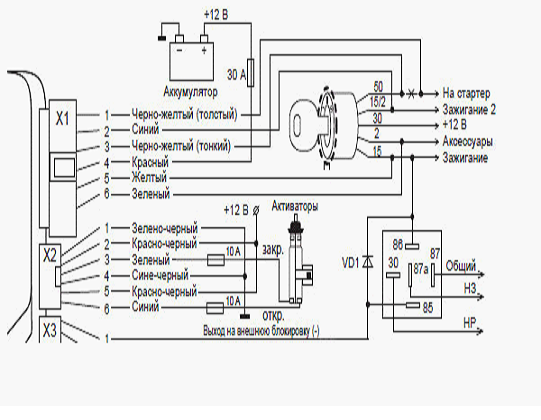

Любую сигнализацию, наделенную автозапуском, обычно снабжают 5-ю силовыми выводами:

Шнур 3 здесь является контрольным, его подключают к стартерной клемме. А на синем проводе, то есть на клемме 15/2 напряжение может пропадать при работе стартера, а может оставаться на ней все время. При настройке выбирают один вариант.

Для автомобилей ВАЗ 2101-2107 характерны свои особенности. Обмотку дополнительного реле, показанного на схеме, нельзя соединять со шнуром зажигания, идущим к штатному реле. На добавочную нагрузку линия просто не рассчитана!

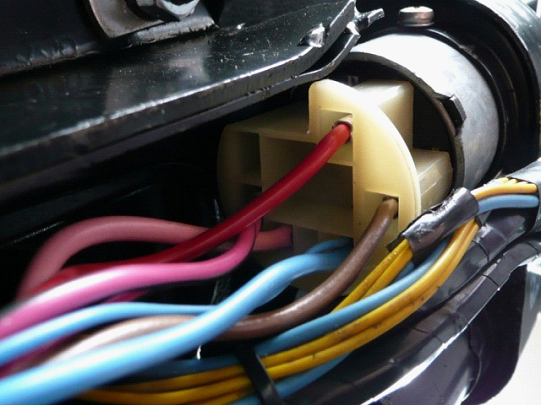

Посмотрим, как выглядит замок зажигания в реальности:

Если действительно нужен автозапуск, стартерный шнур (красный) придется разрезать. Перечислим, как выглядят соответствия между шнурами замка и сигналки. Кабель сигнализации будет указан слева:

  • Зеленый – свободный;
  • Синий – свободный;
  • Красный – розовый;
  • Черно-желтый толстый – красный (отвод к стартеру);
  • Черно-желтый тонкий – красный (отвод к замку);
  • Желтый – голубой толстый.

В теории все получается просто.

Конечно, установку системы с автозапуском можно выполнить своими руками. Но лучше доверить это занятие электрику-профессионалу. Три шнура, идущих к сигнализации, должны коммутировать значительный ток. В новых моделях ВАЗ число этих шнуров будет не меньше.

Монтаж и подключение дополнительных элементов

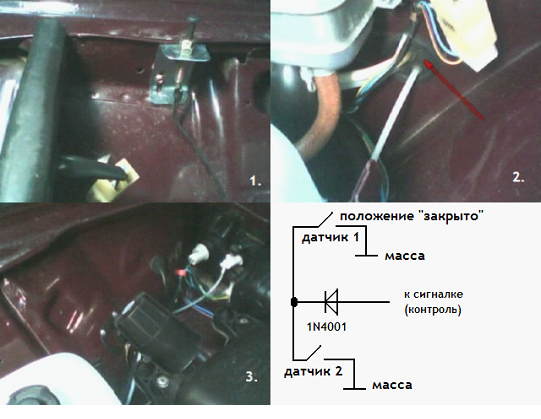

В конструкции многих автомобилей отсутствуют датчики капота, багажника и люка бензобака. Можно приобрести концевые выключатели, подключить их в параллель и соединить с контрольным входом. Вот так, например, проводят установку кнопки капота:

Нужно учитывать одну тонкость – положению «открыто» должно соответствовать замкнутое состояние. Монтаж проводится в последовательности:

  1. Закрепляют корпус выключателя;
  2. Через уплотнитель, где проходят трубки гидрокорректора, пропускают дополнительные провода;
  3. Подключают датчик, а заодно и сирену.

Теперь добавим в автомобиль контроль перемещения, то есть сигналка будет «знать», движется ли машина в действительности.

Подключаемся к датчику скорости

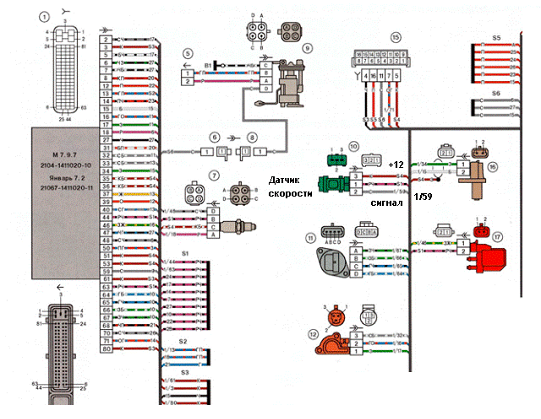

Пусть речь идет о «Семерке» с инжекторным двигателем. Тогда датчик скорости установлен и подключен с завода. Найти контакт этого датчика будет легко:

Как видите, нужно сделать отвод, соединяемый с одной клеммой ЭБУ (1/59). Здесь говорится о блоке управления, то есть о штатном контроллере двигателя.

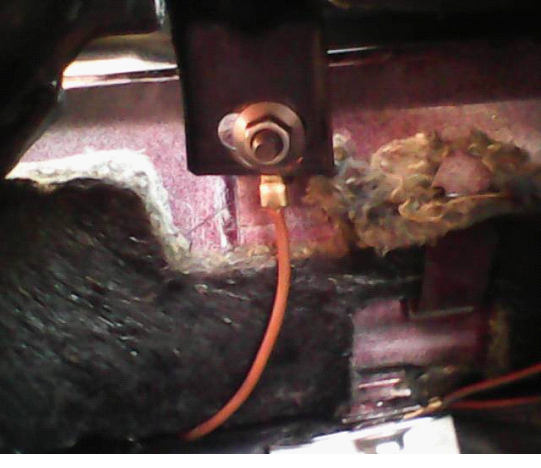

Далеко не каждая сигнализация наделена отдельным входом, подключаемым к датчику скорости. Но если подключение все-таки выполняется, позаботьтесь о хорошем контакте с «массой». Под «торпедо» есть две медных шпильки, соединенных с корпусом. Одна из них размещена возле ЭБУ, и лучше подключаться к ней (см. рис.).

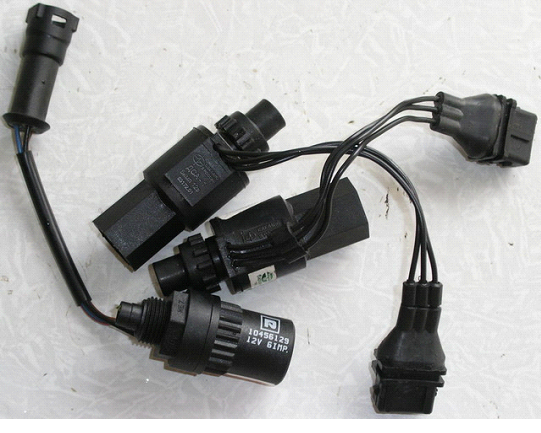

Казалось бы, датчик скорости – довольно простое дополнительное устройство. И если этот элемент отсутствует, его можно купить и установить самим:

Корпус датчика должен закрывать отверстие в кожухе КПП. Все выглядит просто, и можно провести монтаж своими руками, только герметичность узла после этого нарушится. В общем, лучше не рисковать.

Тонкости контроля работы двигателя

Если автозапуск не используется, считывать данные с двигателя сигналка не должна. В ином случае нужно реализовать контроль, позволяющий отключать стартер в нужный момент времени. Сам контроль обычно ведется так:

  1. Сигналка может считывать значение напряжения питания;
  2. На клемму приборки ВАЗ-2107 выведен шнур от генератора – контрольный кабель можно подключить к этой клемме;
  3. Лучше всего контролировать запуск по тахометру, для чего сигналку еще потребуется настроить.

Третий вариант является предпочтительным. К клемме тахометра шнур подключают не напрямую, а через конденсатор и резистор:

Прямое подключение используют при контроле «по генератору».

На практике можно применять только один метод контроля. Сначала выполняют установку и подключение, затем систему настраивают.

Контроль «ручника»

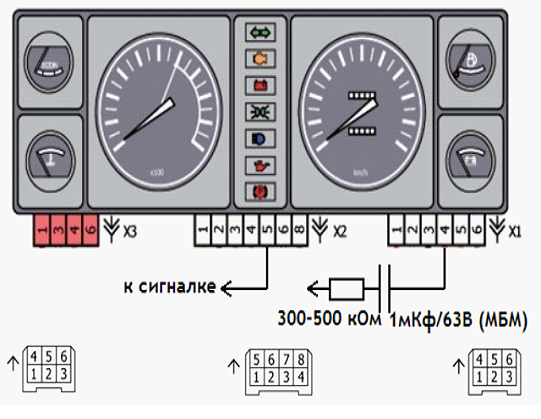

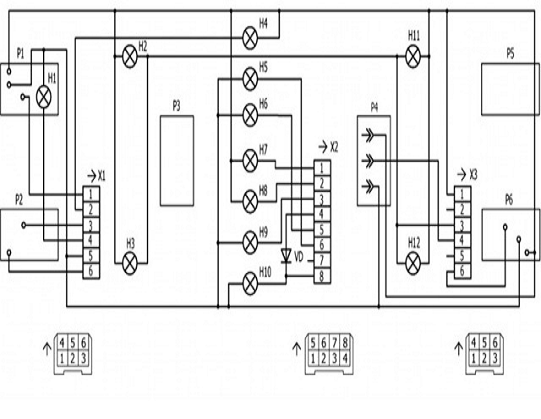

Схема приборной панели в «Семерке» ВАЗ выглядит так:

К клемме 8 (разъем X2) идет шнур от концевика ручного тормоза. Подключайтесь к этому контакту, если в инструкции не будет указано, что надо устанавливать диод. В ином случае используйте клемму 4.

Подключение к 4-й клемме, если диод не указан в базовой схеме, является ошибочным. Помните об этом и будьте внимательны.

Источник

Схема Подключения Старлайн А93

Можно устанавливать такие детали на перегородке, отделяющей салон от мотора. Неважно, чем вы владеете — подержанным транспортом отечественного автопрома или новенькой иномаркой, защита от недоброжелателей нужна и тем, и другим.


Установка Старлайн А93 своими руками F10 — определение типа двигателя бензиновый или дизельный мотор.

Установка Старлайн А93 своими руками Я настраивал через компьютер, отключив при этом его от блока сигнализации.
Пошаговая установка автосигнализации Starline A93 ( коротко и без воды)

Если удастся, принюхайтесь, нет ли посторонних запахов проводки.

Так будет их легче скрыть от неопытного угонщика.

Можно установить устройство за комбинацией приборов. Общие требования Сигнализация предназначена для установки на автомобили с бортовым питанием 12 Вольт.

Сигнализация сразу может сработать и наверняка это сделает. Тогда придется прибегнуть к методу диодной развязки.

Еще пользователи отмечают частые сбои в работе коммуникатора, особенно после интенсивной эксплуатации.

Starline A63 — Установка сигнализации. Точки подключения на авто Mitsubishi Lancer

Инструкция по эксплуатации

В неё включён только самый необходимый функционал. Благодаря функции гибкого программирования у пользователя есть возможность в больших пределах настраивать значения выходных импульсов и логики работы. Переходник, обеспечивающий подключение датчиков и устройств.

В целом отзывы на сигнализацию StarLine A93 в комплектации Есо положительные, но многим пользователям, даже несмотря на вполне демократичный ценник, очень не хватает таких продвинутых функций мониторинга и охраны как GSM- и GPS-систем.

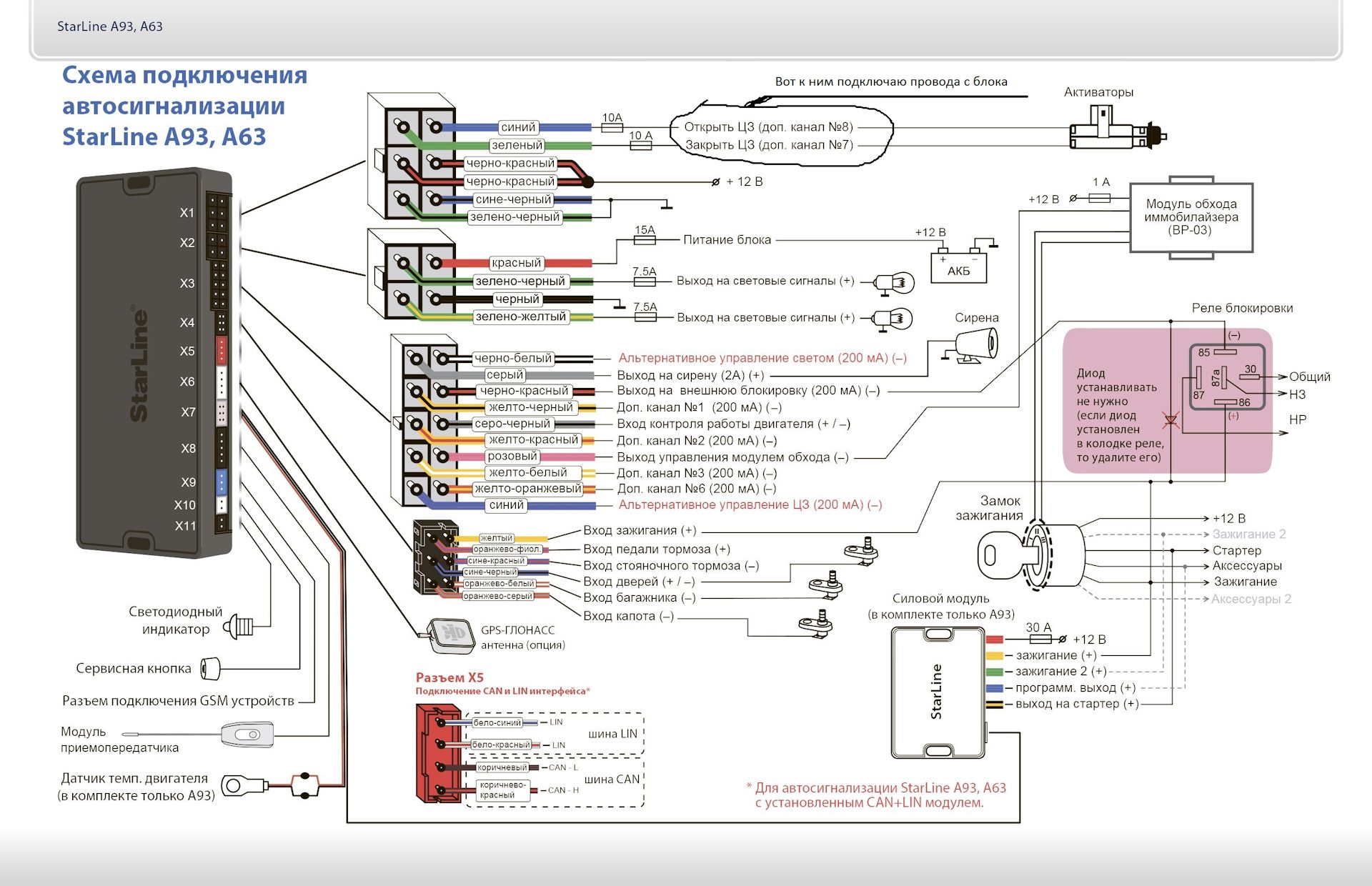

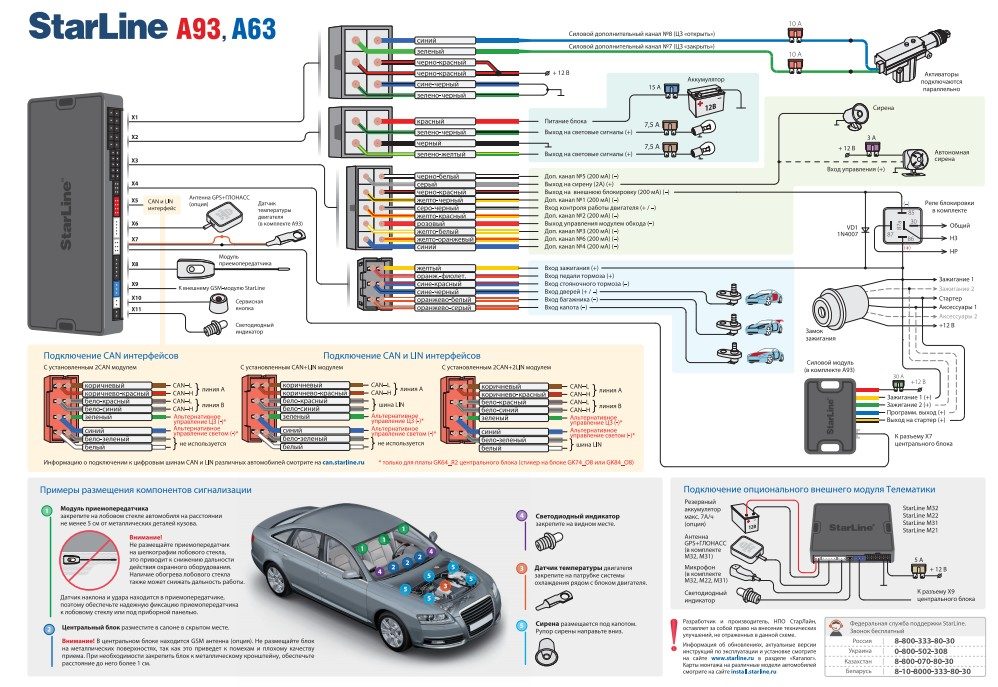

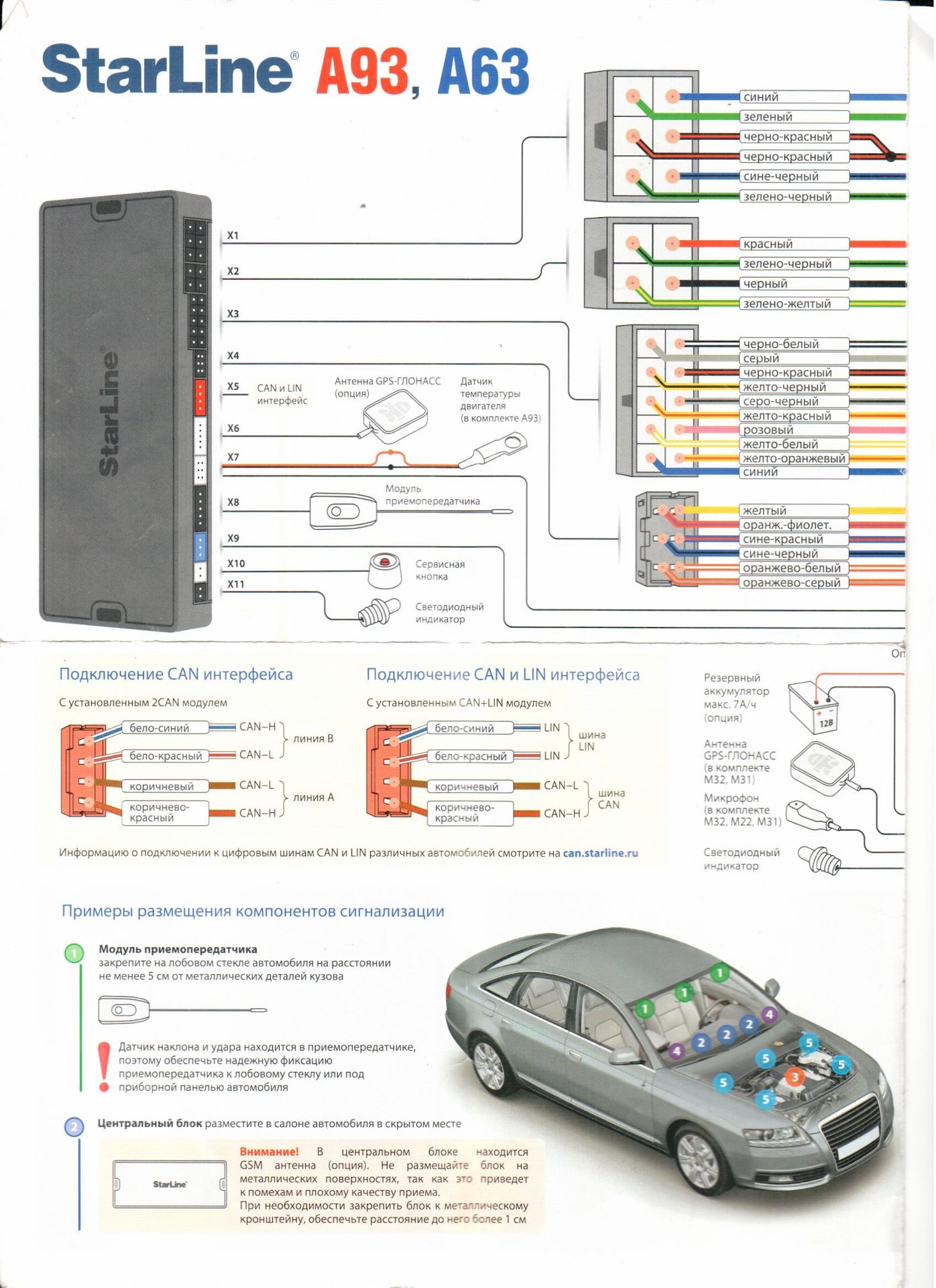

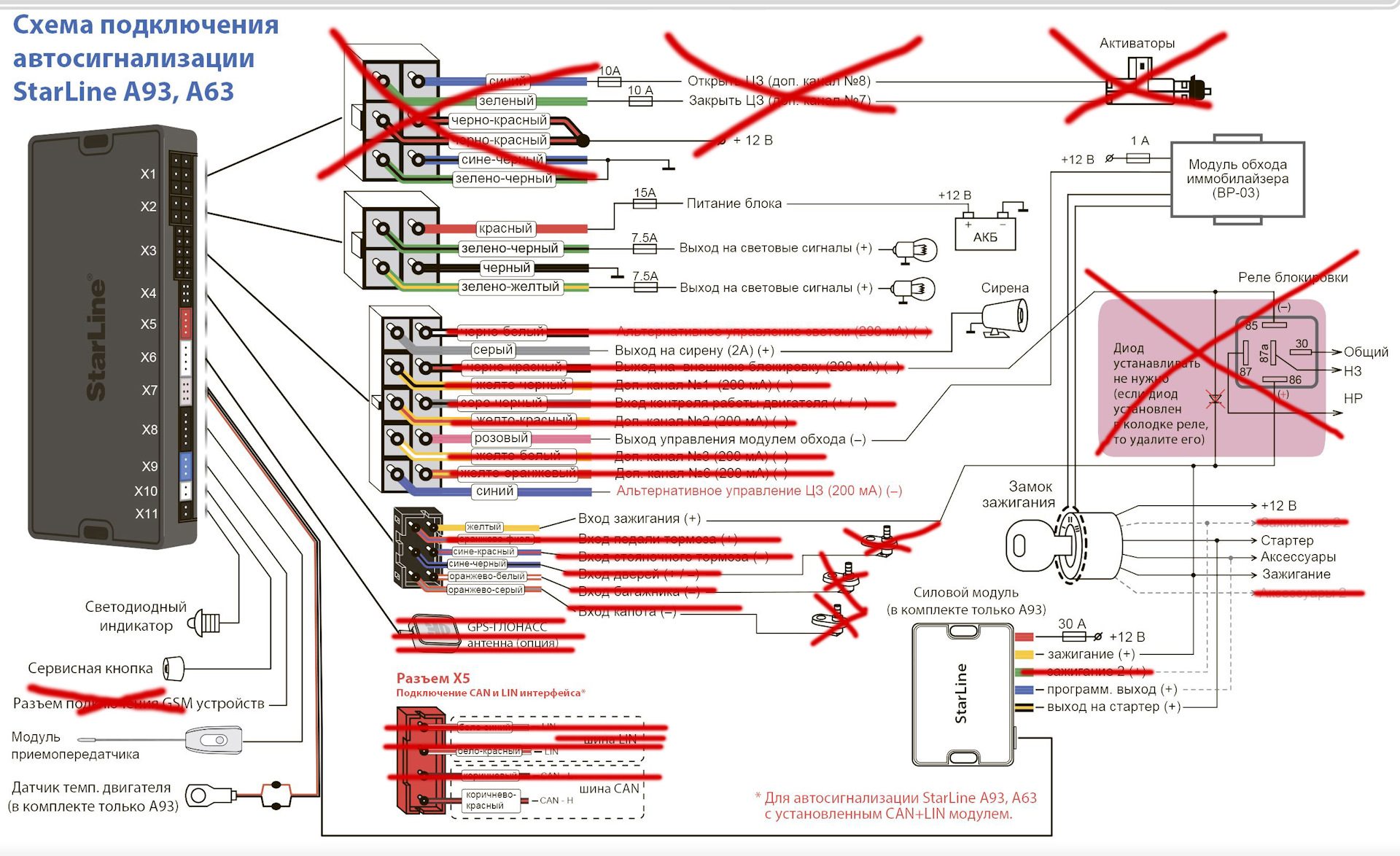

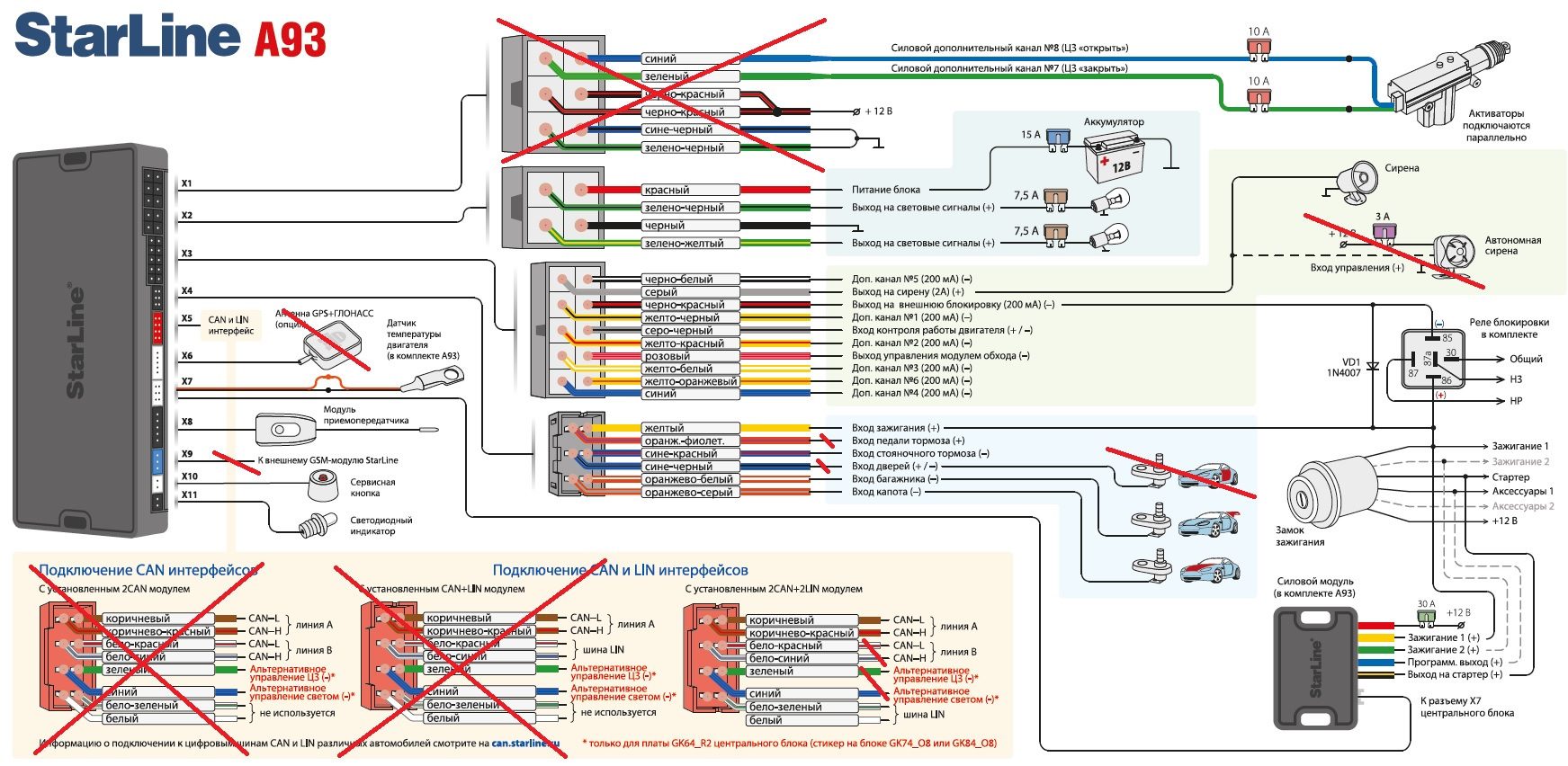

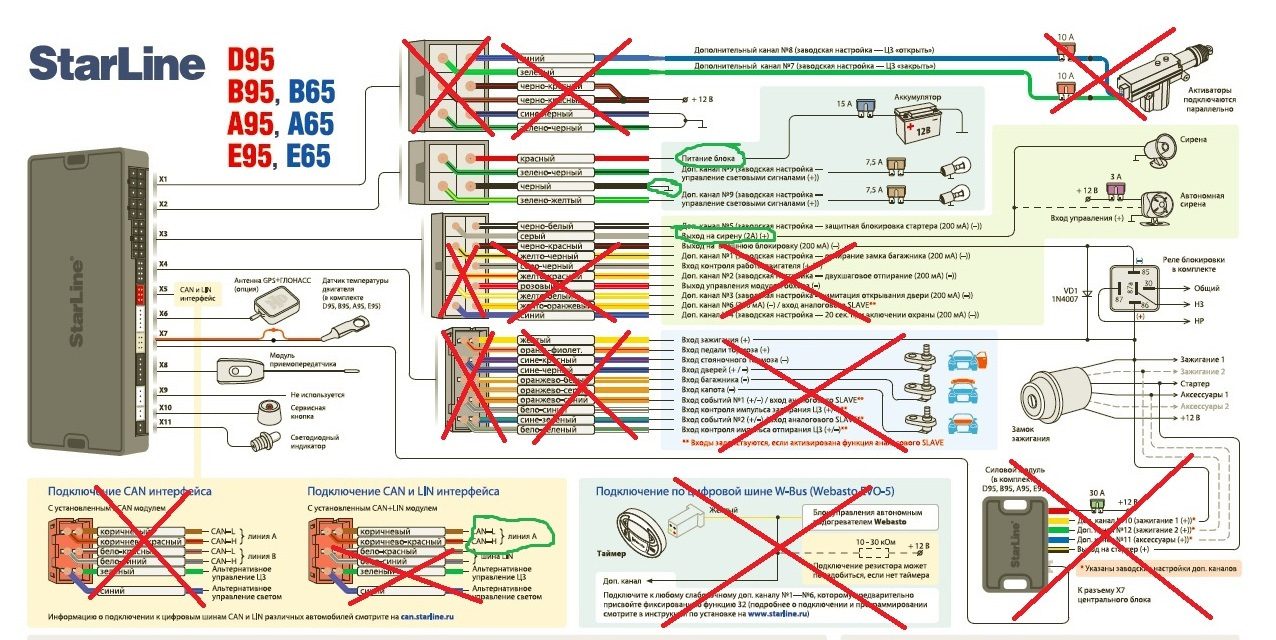

Расположение и назначение контактов распиновка основных разъемов приведены ниже Подключение основных цепей Электромонтаж проводки необходимо осуществлять при отключенных разъемах.

Его номинал должен составить 30 ампер. Попробуйте произвести пробный запуск.

Места укладки проводников лучше размещать вдоль имеющихся в автомобиле кабелей, жгутов, жестких элементов конструкции. Попробуйте произвести пробный запуск.

Саморезы и клеммы для монтажа заземления.

Сине-красный подключаем к коричнево-синему в разъеме приборной панели по схеме это ручник. При желании водителю можно установить на устройство ряд дополнительных блоков, включая: Модуль проникновения в транспортное средство без ключа.
Установка автосигнализации Старлайн А93 на Ланос своими руками

Вариации серии А93

Если все заработает сразу — ищите неисправность шутка электриков.

При правильном следовании этим требованиям, а также соблюдении инструкции, водитель будет долго и исправно пользоваться автозапуском способы описаны выше. Вроде как разницы куда что подключать смысла нет, но начиная с версии 3.

Минимальный набор: термоусадка специальные кембрики, уменьшающиеся в сечении при нагревании промышленным феном либо зажигалкой, они лучше, чем изолента сечением 3, 5 и 8 мм длиной 1 метр каждая; набор разноцветных медных многожильных проводников в полихлорвиниловой изоляции ПВХ сечением 2, 4 и 6 кв.

Расположение и назначение контактов на центральном блоке Схема расположения контактов на основном блоке Старлайн А Необходима для корректной работы стартера и соответствия режиму эко; F11 — варианты контроля за работой двигателя. Их можно подключить, например, к датчику коленвала, без которого двигатель не заведется. На него должен быть подключен провод с обжатой клеммой.

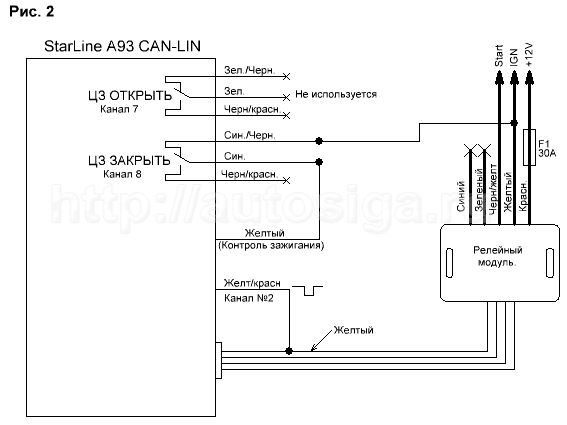

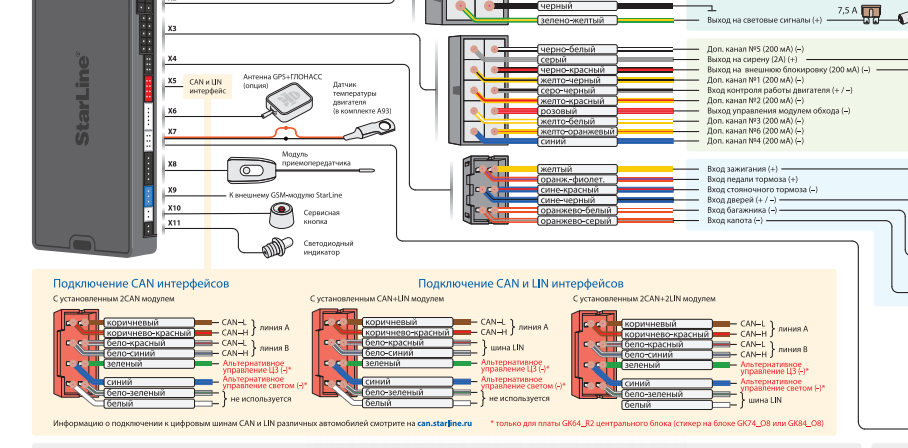

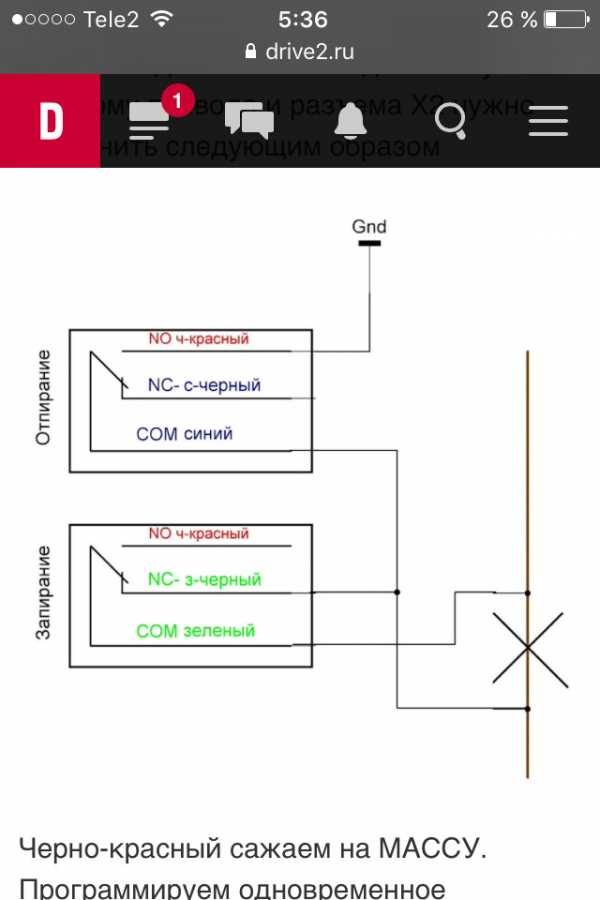

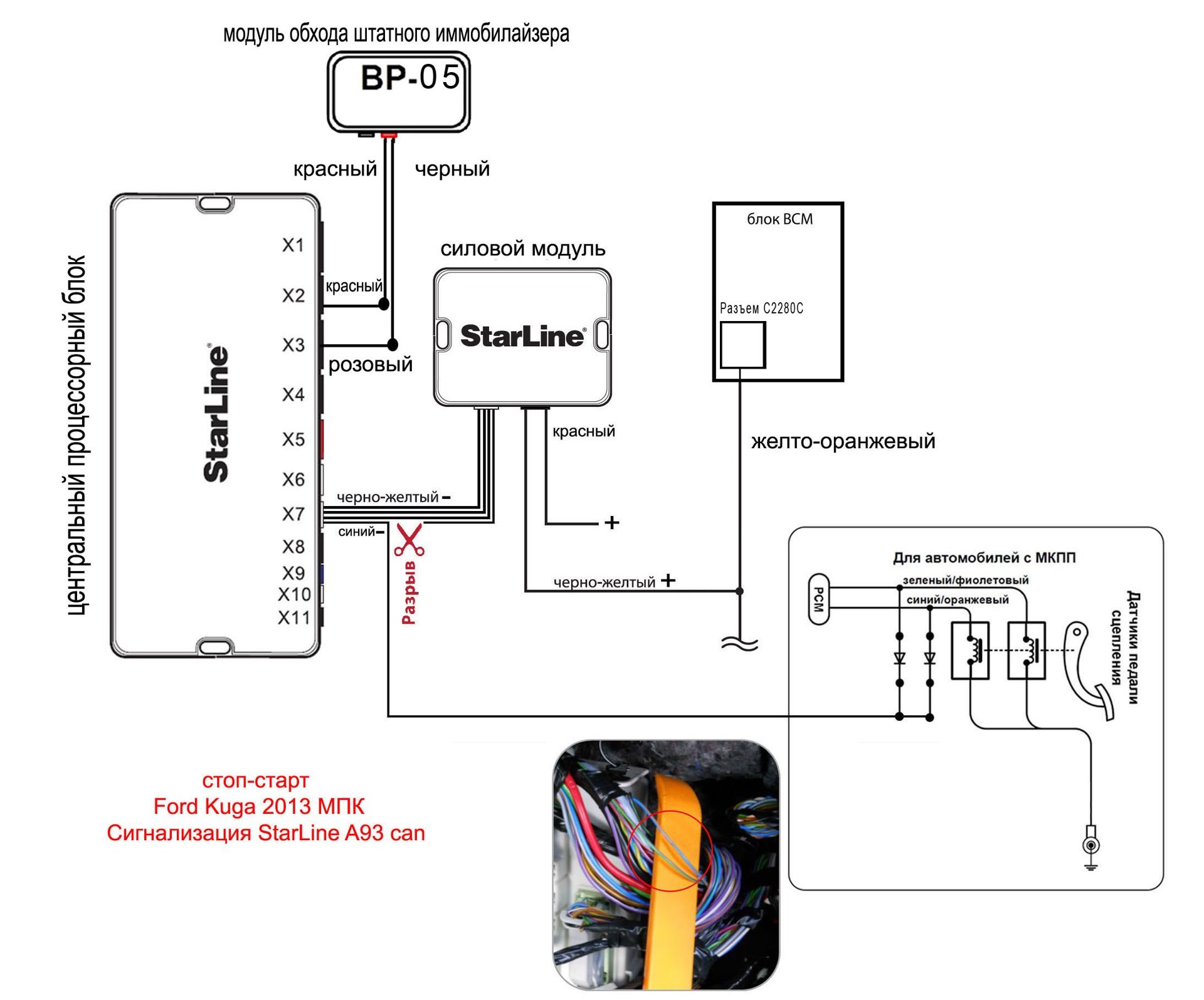

Подключение к шинам CAN LIN Подключение к шинам CAN и LIN выполняется по схеме Если шина CAN не поддерживает центральный замок , следует пользоваться следующей схемой Схема установки слаботочного управления приведена ниже Схема включения силового управления Система StarLine A93 имеет схему блокировки двигателя при несанкционированном запуске Обычно блокируются напряжения питания, подаваемые на бензонасос, форсунки, катушку зажигания. Состоит она из следующих разделов: приблизительные места установки элементов сигнализации карта монтажа , тут производитель дает детальные рекомендации, куда установить тот или иной блок, для того чтобы автомобиль был полностью защищен, а дополнительные функции могли эффективно запускать мотор автоматически; порядок подключения , тут имеются детальные схемы, по которым автолюбитель если решил произвести монтаж самостоятельно обязан соединить все элементы между собой после их установки, например датчик пуска мотора; порядок программирования , тут указывается, как программировать охранную систему, установить персональный ПИН код, запрограммировать интерфейс. По окончании электромонтажных работ и настройки охранной системы с помощью пластмассовых хомутов можно объединить штатную и нештатную проводку в единый хомут, тем самым усложнив работу возможным угонщикам. Как пользоваться автозапуском Starline A93 Для того, чтобы правильно пользоваться автозапуском, необходимо изучить инструкцию по эксплуатации для пользователя.


Датчик температуры двигателя 5 крепится на металлические части системы охлаждения, лучше возле термостата в непосредственной близости от штатных датчиков температуры охлаждающей жидкости автомобиля. Сначала подключается масса минус, черный проводник второго разъема. Если все заработает сразу — ищите неисправность шутка электриков.

Все основные разъемы центрального блока расположены в ряд с одной стороны. Сервисная кнопка и контроллеры чувствительности и наклона устанавливаются в салоне. Тем не менее со своей главной задачей она справляется вполне сносно. На капот или багажник фиксируются концевые переключатели.

Они написаны для профессионалов, но обычным доступным для чайника языком. Их можно подключить, например, к датчику коленвала, без которого двигатель не заведется. В случае длительного срабатывания звукового сигнала возможен перегрев и выход из строя сирены, поэтому в электрическую цепь сирены лучше включить дополнительный предохранитель на 5 Ампер. Сначала подключается масса минус, черный проводник второго разъема. Нельзя крепить датчик температуры двигателя в непосредственной близости к выпускному коллектору.
Обзор сигнализации StarLine А93 Дальность, установка,функции

Пожалуйста, прочитайте внимательно!

Перед вопросом выбора сигнализации оказывается любой, кто только приобрёл себе автомобиль.

Если она металлизирована, это может существенно уменьшить дальность действия.

Если все заработает сразу — ищите неисправность шутка электриков. Также можно соединиться непосредственно с аккумуляторной батареей напрямую.

Нужен для подключения к входу дверей. Программа для него есть на официальном сайте Starline can.

FakeHeader

Перед этим необходимо отключить клеммы аккумуляторной батареи. Чтобы настроить дополнительные опции, можно задействовать каналы без монтажа внешних устройств. Попробуйте произвести пробный запуск.

Многие пользователи приобрели версию Есо именно за счёт скромного ценника, поэтому понимают, что ждать чего-то сверхъестественного от данной системы не стоит. Ключевым минусом версии Эко является отсутствие продвинутых функций и отслеживания состояния сигналки.

Комплектации

Начинают его с подключения минусовых проводов заземление. Автомобиль в это время будет недвижим.

Их можно подключить, например, к датчику коленвала, без которого двигатель не заведется. F4 — запуск или старт мотора в зависимости от температуры. Электромонтажные работы необходимо производить при отключенном аккумуляторе. F7 — варианты управления центральным замком при разных состояниях работы.
