Ремонт телевизора SUPRA STV-LC3225WL

Диагональ экрана: 32″ (81 см)
Формат экрана: 16:9
Разрешение: 1366×768
LED подсветка: есть, Edge LED
Поддержка HD: 720p HD
Яркость: 450 кд/м2
Контрастность: 3000:1
Контрастность динамическая: 10000:1
Угол обзора: 176°
Время отклика пикселя: 6 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 199
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, JPEG
Звук стерео: есть
Мощность звука: 30 Вт (2х15 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x3, USB
Разъём наушников: есть
Вес телевизора: 14.3 кг
Потребление от сети: 120 Вт

LED driver (backlight): integrated into PSU

MOSFET LED driver: AOD478, AOD452A

Power Supply (PSU): MP123T -24TI

IC MainBoard: TPA3110LD2 25Q32BVS

Общие рекомендации по ремонту TV LCD LED

Ремонт телевизора SUPRA STV-LC3225WL dblack целесообразно начинать с внимательного внешнего осмотра как внутренних, так и внешних элементов. В некоторых случаях видимые внешние повреждения элементов могут подсказать направления поиска неисправности и локализации дефекта ещё до начала проведения необходимых измерений в контрольных точках узлов электронных схем. Вспухшие электролитические или металлокерамические конденсаторы, обуглившиеся резисторы, кольцевые трещины в пайках выводов элементов — всё это может существенно помочь мастеру определиться с причинами и следствиями возникших неполадок в работе телевизора.

Если SUPRA STV-LC3225WL не включается, никакие контрольные лампочки на передней панели не горят и не моргают, следовательно, есть очень большая вероятность неисправности модуля питания MP123T-24TI. В некоторых случаях может быть неисправен только лишь стабилизатор питания процессора. В первую очередь необходимо заменить вспухшие конденсаторы фильтров выпрямителей, если они есть. Если в блоке питания оборван сетевой предохранитель, в большинстве случаев обнаруживается пробой силового ключа (ключей) , который может быть интегрирован с ШИМ-контроллером, либо может использоваться отдельный полевой транзистор. Так же следует проверить диоды выпрямительного моста и электролитический конденсатор фильтра сетевого выпрямителя.
Если обнаружен пробой силового ключа, следует помнить, что в импульсном источнике питания (ИИП) он не выходит из строя сам по себе без причин, которые следует искать, проверяя другие элементы первичной цепи, — электролитические конденсаторы, ШИМ-контроллер LD7550R BIT3251 led drive, который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).

Если у телевизора SUPRA STV-LC3225WL нет изображения, а звук есть, вероятна неисправность в цепях LED подсветки панели TC315B601. Так же необходимо проверить исправность электролитических конденсаторов фильтра вторичных выпрямителей БП (блока питания) на предмет завышенного ESR.
Для проверки исправности светодиодов, а так же контактных соединений в цепи линеек необходима разборка панели.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.

При ремонте платы MB, необходимо проверить её компоненты TPA3110LD2 25Q32BVS. Неисправные элементы следует заменить. Если установлены чипы BGA, их неисправность обычно локализуется с помощью прогрева. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.
Неисправность тюнера CDT-3SP51I2-37 устанавливается после проверки ПО и всех питающих напряжений на его выводах, том числе и напряжения питания варикапов (30-33V).

Помните! Попытки самостоятельного ремонта пользователями телевизора SUPRA STV-LC3225WL без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!

Фото блока питания MP123T-24TL foto MP123T-24TL.

Схема блока питания MP123T-24TL MP123T-24TL Schematic.

В случаях, если произошёл сбой в программном обеспечении SPI FLASH производителя Winbond, рекомендуем микросхему заменить на новую. Часто неисправные микросхемы Winbond могут на время восстанавливать свою работоспособность после температурного воздействия, например, при прогреве феном паяльной станции. Иногда этого достаточно, чтобы считать штатное содержимое ПО.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard T.MS6M48.7A показан на рисунке ниже:

T.MS6M48.7A может применяться в телевизорах:

SUPRA STV-LC3244FL (Panel 1080p Full HD 1920×1080), SUPRA STV-LC2625WL (Panel TC260B306), SUPRA STV-LC3225WL (Panel TC315B601), SUPRA STV-LC2644WL (Panel T260XW06 V.4), SUPRA STV-LC4225AFL (Panel TC420F115), SUPRA STV-LC3225LF (Panel V315H4-LE2).

Внешний вид блока питания

Основные особенности устройства SUPRA STV-LC3225WL:

Установлена матрица (LED-панель) TC315B601.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером BIT3251. В качестве силовых элементов LED-драйвера применяются ключи типа AOD478, AOD452A.
Формирование необходимых питающих напряжений для всех узлов телевизора SUPRA STV-LC3225WL осуществляет модуль питания MP123T, либо его аналоги c использованием микросхем LD7550.
MainBoard — основная плата (материнская плата) представляет собой модуль T.MS6M48.7A, с применением микросхем TPA3110LD2 25Q32BVS и других.
Тюнер CDT-3SP51I2-37 обеспечивает приём телевизионных программ и настройку на каналы.

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Источник

Ремонт телевизора SUPRA STV-LC3225DL

Диагональ экрана: 32″ (81 см)
Формат экрана: 16:9
Разрешение: 1366×768
LED подсветка: есть, Edge LED
Поддержка HD: 720p HD
Яркость: 450 кд/м2
Контрастность: 3000:1
Контрастность динамическая: 10000:1
Угол обзора: 176°
Время отклика пикселя: 6 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4
Количество каналов: 200
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, MPEG4, JPEG
Звук стерео: есть
Мощность звука: 30 Вт (2х15 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x3, USB
Разъём наушников: есть
Вес телевизора: 14.3 кг
Потребление от сети: 120 Вт

IC MainBoard: Flash 25L6405D

Общие рекомендации по ремонту TV LCD LED

Ремонт и диагностику любого электронного устройства, в частности SUPRA STV-LC3225DL, целесообразно начинать с внимательного внешнего осмотра внутренних и внешних элементов. По некоторым внешним признакам изменения состояния некоторых элементов иногда появляется возможность сделать предположения о характере дефекта, а так же определить дальнейшее направление поиска неисправности. В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы.

Если телевизор STV-LC3225DL не включается, не издаёт никаких звуков при включении, а так же на передней панели не горят и не моргают никакие индикаторы, — есть большая вероятность неисправности в модуле питания. В некоторых случаях может быть неисправен только стабилизатор или преобразователь питания процессора управления, что характерно для некоторых моделей SUPRA. Диагностику неисправности модуля питания целесообразно начинать с проверки состояние электролитических конденсаторов фильтров выпрямителей и сетевого предохранителя. Неисправные конденсаторы следует заменить. В случае, если предохранитель сети оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы — выпрямительные диоды и транзисторы , которые часто в таких ситуациях обнаруживаются в состоянии пробоя.
Как правило, ключи в импульсных источниках питания (ИИП) достаточно надёжны и редко выходят из строя без причин, которые следует искать, проверяя другие компоненты схемы — электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.

Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности LED-драйвера (преобразователя питания светодиодов подсветки панели DTW015LSC02-A). В таких случаях проверке подлежит и общий модуль питания, в котором следует проверить электролитические конденсаторы фильтра выпрямителя, питающего LED-драйвер.
Для проверки исправности светодиодов, а так же контактных соединений в цепи линеек необходима разборка панели.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.

На материнской плате CV206H-C-11, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов или преобразователей питания микросхем и, при необходимости, обновить ПО (программное обеспечение).
В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов — Flash 25L6405D которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).

Внимание владельцам! Попытки самостоятельного ремонта телевизора SUPRA STV-LC3225DL не рекомендованы производителем и могут привести к серьёзным негативным последствиям!

Дополнительно по ремонту MainBoard

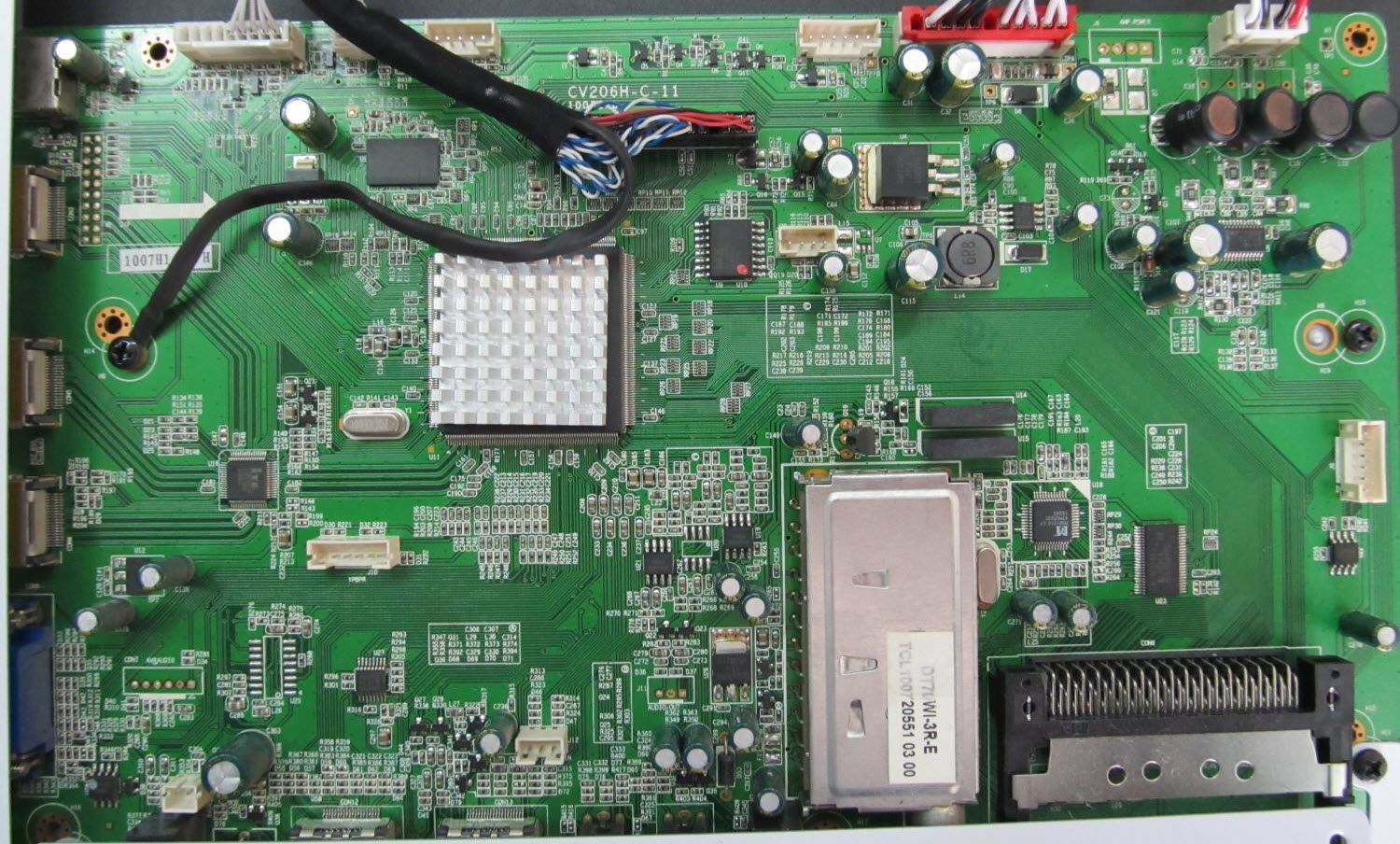

Внешний вид MainBoard CV206H-C-11 показан на рисунке ниже:

CV206H-C-11 может применяться в телевизорах:

SUPRA STV-LC3245LF (Panel 32 дюйма), SUPRA STV-LC2625LD (Panel V260B1-L31 Rev.223 L0348), SUPRA STV-LC2625DL (Panel V260H1-L03), SUPRA STV-LC3225DL (Panel DTW015LSC02-A).

Основные особенности устройства SUPRA STV-LC3225DL:

Установлена матрица (LED-панель) DTW015LSC02-A.
Необходимые питающие напряжения для всех узлов телевизора SUPRA STV-LC3225DL обеспечивает импульсный источник питания.
MainBoard — основная плата (материнская плата) представляет собой модуль CV206H-C-11, с применением микросхем Flash 25L6405D и других.

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Источник

Ремонт телевизора SUPRA STV-LC3225LF

Диагональ экрана: 32″ (81 см)
Формат экрана: 16:9
Разрешение: 1920×1080
LED подсветка: есть, Edge LED
Поддержка HD: 1080p Full HD
Яркость: 450 кд/м2
Контрастность: 4000:1
Контрастность динамическая: 12000:1
Угол обзора: 176°
Время отклика пикселя: 4 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4
Количество каналов: 200
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, MPEG4, JPEG
Звук стерео: есть
Мощность звука: 30 Вт (2х15 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x3, USB
Разъём наушников: есть
Вес телевизора: 14.3 кг
Потребление от сети: 120 Вт

Chassis/Version: T.MS6M48.7A 10423

LED backlight: V315H4-LE2-TREF3, V315H4-LE2-TLEF3

LED driver (backlight): T87D106.00

MainBoard: T.MS6M48.7A 10423

IC MainBoard: SPI Flash: MX25L3206E, DRAM: NT5TV32M16CG-25C, A/V Svitch: CBT3257AD, Hdmi: IT6633E-P, Audio: R2A15122FP

Общие рекомендации по ремонту TV LCD LED

Ремонт телевизора SUPRA STV-LC3225LF начинать следует с внимательного внешнего осмотра всех составляющих его элементов и модулей. В некоторых случаях видимые внешние повреждения элементов могут подсказать направления поиска неисправности и локализации дефекта ещё до начала проведения необходимых измерений в контрольных точках узлов электронных схем. Электролитические конденсаторы фильтров со вспухшим корпусом, а так же образовавшиеся в пайках выводов греющихся элементов кольцевые трещины или слой угля на сгоревших резисторах иногда подсказывают ремонтнику причины появления неисправности и возможные последствия.

При неисправности модуля питания , внешние проявления могут быть различными, например, SUPRA STV-LC3225LF не включается совсем и нет никакой индикации контрольных лампочек на передней панели. С такими же симптомами может быть неисправен стабилизатор (преобразователь) питания процессора управления. При диагностике и ремонте блока питания, после замены вздутых конденсаторов фильтров вторичных выпрямителей (если таковые имеются), необходимо прежде всего проверить сетевой предохранитель. При его обрыве следует проверить силовые элементы транзисторы и диоды выпрямительного моста на предмет лавинного (теплового) пробоя.
Следует помнить, что в практике ремонта обычно силовые ключи в импульсных источниках питания (ИИП) не выходят из строя по причине своего плохого качества и, в таких случаях, необходимо искать причину, которая привела к сбою в работе и спровоцировала пробой ключа. Чаще всего виновниками аварии являются высохшие электролитические конденсаторы или оборванные резисторы в первичной цепи, либо может быть неисправной сама микросхема ШИМ-контроллера . Необходимо так же проверить все полупроводниковые элементы схемы стабилизации в первичной и вторичной цепи.

Если у телевизора SUPRA STV-LC3225LF нет изображения, а звук есть, вероятна неисправность в цепях LED подсветки панели V315H4-LE2. Так же необходимо проверить исправность электролитических конденсаторов фильтра вторичных выпрямителей БП (блока питания) на предмет завышенного ESR.
В большинстве случаев отсутствия подсветки возникает необходимость в разборке панели с целью проверки светодиодов, разъёмов, шлейфов и всех контактных соединений. Если в одной линейке не работает один или несколько светодиодов, следовательно, они пробиты и их следует заменить.
Обрыв в линейках светодиодов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно без разборки панели. Чтобы открыть все переходы, необходимо несколько десятков вольт, и лучше всего для таких целей использовать источник тока.

При попытках ремонта материнской платы, следует в первую очередь проверить исправность линейных стабилизаторов или преобразователей питания микросхем и, при необходимости, произвести обновление программного обеспечения (ПО).
Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы — Flash MX25L3206E и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.

Владельцам и пользователям телевизора SUPRA STV-LC3225LF необходимо помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!

Дополнительно по ремонту MainBoard

Внешний вид MainBoard T.MS6M48.7A показан на рисунке ниже:

T.MS6M48.7A может применяться в телевизорах:

SUPRA STV-LC3244FL (Panel 1080p Full HD 1920×1080), SUPRA STV-LC2625WL (Panel TC260B306), SUPRA STV-LC3225WL (Panel TC315B601), SUPRA STV-LC2644WL (Panel T260XW06 V.4), SUPRA STV-LC4225AFL (Panel TC420F115), SUPRA STV-LC3225LF (Panel V315H4-LE2).

Основные особенности устройства SUPRA STV-LC3225LF:

Установлена матрица (LED-панель) V315H4-LE2.
Для питания светодиодов подсветки применяется LED-драйвер T87D106.00.
Необходимые питающие напряжения для всех узлов телевизора SUPRA STV-LC3225LF обеспечивает импульсный источник питания.
MainBoard — основная плата (материнская плата) представляет собой модуль T.MS6M48.7A, с применением микросхем SPI Flash: MX25L3206E, DRAM: NT5TV32M16CG-25C, A/V Svitch: CBT3257AD, Hdmi: IT6633E-P, Audio: R2A15122FP и других.
Тюнер ET-6T1E-LF-108W-A обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : CHIMEI INNOLUX
Model : V315H4-LE2
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1920(2)x1080(2), FHD
Display Mode : Super MVA, Normally Black, Transmissive
Active Area : 697.92×392.58 mm
Surface : Antiglare (Haze 14%), Hard coating (3H)
Brightness : 450 cd/m²
Contrast Ratio : 4000:1
Display Colors : 16.7M (8-bit), CIE1931 72%
Response Time : 8.5 (G to G)
Frequency : 60Hz
Lamp Type : WLED Embedded (LED Driver)
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Источник
