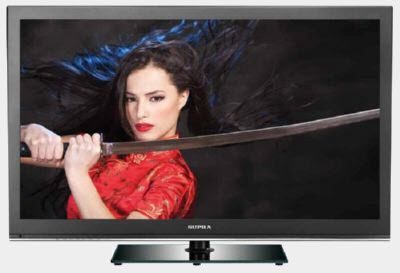

Ремонт телевизора SUPRA STV-LC42590F

Диагональ экрана: 42″ (107 см)
Формат экрана: 16:9
Разрешение: 1920×1080
Частота обновления: 50 Гц
Поддержка HD: 1080p Full HD
Яркость: 400 кд/м2
Контрастность динамическая: 100000:1
Угол обзора: 178°
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 250
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 10 Вт (2×5 Вт)
Акустика: два динамика
Интерфейс: AV x2, аудио x2, компонентный, VGA, HDMI x3, USB x2
Разъём наушников: есть
Размеры: C подставкой 1005x672x240 мм
Без подставки 1005x620x95 мм

T-CON: LC420WUN-SCA1 P/N 6870C-0310C

Inverter (backlight): integrated into PSU

Power Supply (PSU): KIP-L180I14C1-01

MainBoard: 35016386 KL420S1000-L-SCV1

IC MainBoard: CPU: MST6E182VSA-LF-Z1, SPI FLASH: W25Q32

Общие рекомендации по ремонту TV LCD

Возможные проявления неисправностей

— Телевизор SUPRA STV-LC42590F не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.

Неисправность в подобных случаях следует начинать искать в цепях источника питания KIP-L180I14C1-01. Необходимо замерить в его вторичных цепях выходные напряжения, а в случае их полного отсутствия, следует проверить исправность силовых ключей (18NK50, 8N50) и выпрямительных диодов на наличие возможного пробоя (КЗ).
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) FAN7530, FSQ0465 обычно проверяются заменой на новые, либо заведомо исправные.

— Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает

Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.

— Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы 35016386 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов — CPU: MST6E182VSA-LF-Z1, SPI FLASH: W25Q32 которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).

Прежде чем менять тюнер AFT7-W127, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Следует помнить! Попытки самостоятельного ремонта телевизора SUPRA STV-LC42590F, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!

Основные особенности устройства SUPRA STV-LC42590F:

Установлена матрица (LCD-панель) LC420WUN (SC)(A1).
В управлении матрицей используется Тайминг-Контроллер (T-CON) LC420WUN-SCA1.
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером OZ9976. В качестве силовых элементов инвертора применяются ключи типа 5NK50.
Формирование необходимых питающих напряжений для всех узлов телевизора SUPRA STV-LC42590F осуществляет модуль питания KIP-L180I14C1-01, либо его аналоги c использованием микросхем FAN7530, FSQ0465 и силовых ключей типа 18NK50, 8N50.
MainBoard — основная плата (материнская плата) представляет собой модуль 35016386, с применением микросхем CPU: MST6E182VSA-LF-Z1, SPI FLASH: W25Q32 и других.
Тюнер AFT7-W127 обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC420WUN-SCA1
Type : a-Si TFT-LCD, Panel
Diagonal size : 42 inch
Resolution : 1920×1080, FHD
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 930.24×523.26 mm
Surface : Antiglare (Haze 10%), Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 1500:1
Display Colors : 16.7M/1.06B (8-bit / 8-bit + Dithering), CIE1931 72%
Response Time : 5 (G to G)
Frequency : 60Hz
Lamp Type : EEFL Embedded (Inverter)
Signal Interface : LVDS (2 ch, 8/10-bit), 51 pins
Voltage : 12.0V

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Источник

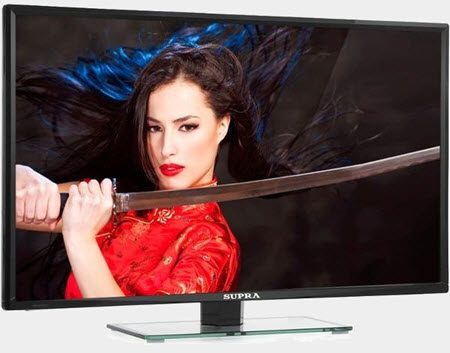

Ремонт телевизора SUPRA STV-LC4225FL

Диагональ экрана: 42″ (107 см)
Формат экрана: 16:9
Разрешение: 1920×1080
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Поддержка HD: 1080p Full HD
Яркость: 450 кд/м2
Контрастность: 3500:1
Контрастность динамическая: 70000:1
Угол обзора: 176°
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 199
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2×10 Вт)
Акустика: два динамика
Интерфейс: AV x2, аудио x2, компонентный, SCART, VGA, HDMI x3, USB
Разъём наушников: есть
Вес телевизора: 15.8 кг
Потребление от сети: 150 Вт

LED driver (backlight): integrated into PSU

Power Supply (PSU): HTX-PI420402A 110611904560

IC MainBoard: CPU: MST6E48RHS, SPI FLASH: 25Q32BVSIG, Audio: R2A15122FP

Общие рекомендации по ремонту TV LCD LED

Телевизор SUPRA STV-LC4225FL, как и многие другие электронные устройства, целесообразно начинать ремонтировать с осмотра всех внешних и внутренних элементов. Часто бывает, что видимые повреждения элементов или соединений помогают определится с направлением поиска неисправности. Кольцевые трещины в пайках выводов греющихся элементов, вспухшие электролитические конденсаторы, обуглившийся слой краски на резисторах — всё это для ремонтника может являться существенной подсказкой в предположениях о причинах и следствиях неисправности.

При полном отсутствии каких-либо признаков работоспособности, когда SUPRA STV-LC4225FL не включается и ничего не сигнализирует контрольными лампочками на панели, есть вероятность неисправности модуля питания телевизора. С такими же проявлениями может быть неисправен и стабилизатор питания процессора управления на материнской плате. При диагностике и ремонте блока питания, в первую очередь следует заменить вспухшие конденсаторы фильтра вторичных выпрямителей и проверить предохранитель и, если он оборван, необходимо выявить причину. Часто в таких случаях обнаруживается лавинный (тепловой) пробой в силовых полупроводниковых элементах модуля — диодах выпрямителя и транзисторах в первичной цепи.
В большинстве случаев, пробои ключей в импульсных источниках питания (ИИП) не происходит без причин и следует искать другие неисправные элементы схемы, которые могли спровоцировать дефект. Этом могут быть и высохшие электролитические конденсаторы в первичной цепи, и неисправные элементы демпфера, а также оборванные резисторы или пробитые полупроводниковые элементы в цепях стабилизации. Возможен брак микросхемы ШИМ от производителя.

Иногда у телевизора SUPRA STV-LC4225FL отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть большая вероятность неисправности преобразователя светодиодов подсветки панели TC420F115, либо возможен обрыв в цепи светодиодов. В таких случаях прежде всего необходимо убедиться в исправности всех электролитических конденсаторов фильтра по питанию самого LED-драйвера, в том числе и в БП (блоке питания).
Для проверки исправности светодиодов, а так же контактных соединений в цепи линеек необходима разборка панели.
При попытке выявления обрыва в линейках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.

На материнской плате CV182H-K, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов или преобразователей питания микросхем и, при необходимости, обновить ПО (программное обеспечение).
Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов Flash W25Q32 требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA можно диагностировать методом прогрева.

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт только профессионалам с достаточным опытом работы в сфере ремонта электронной техники.

Дополнительно по ремонту MainBoard

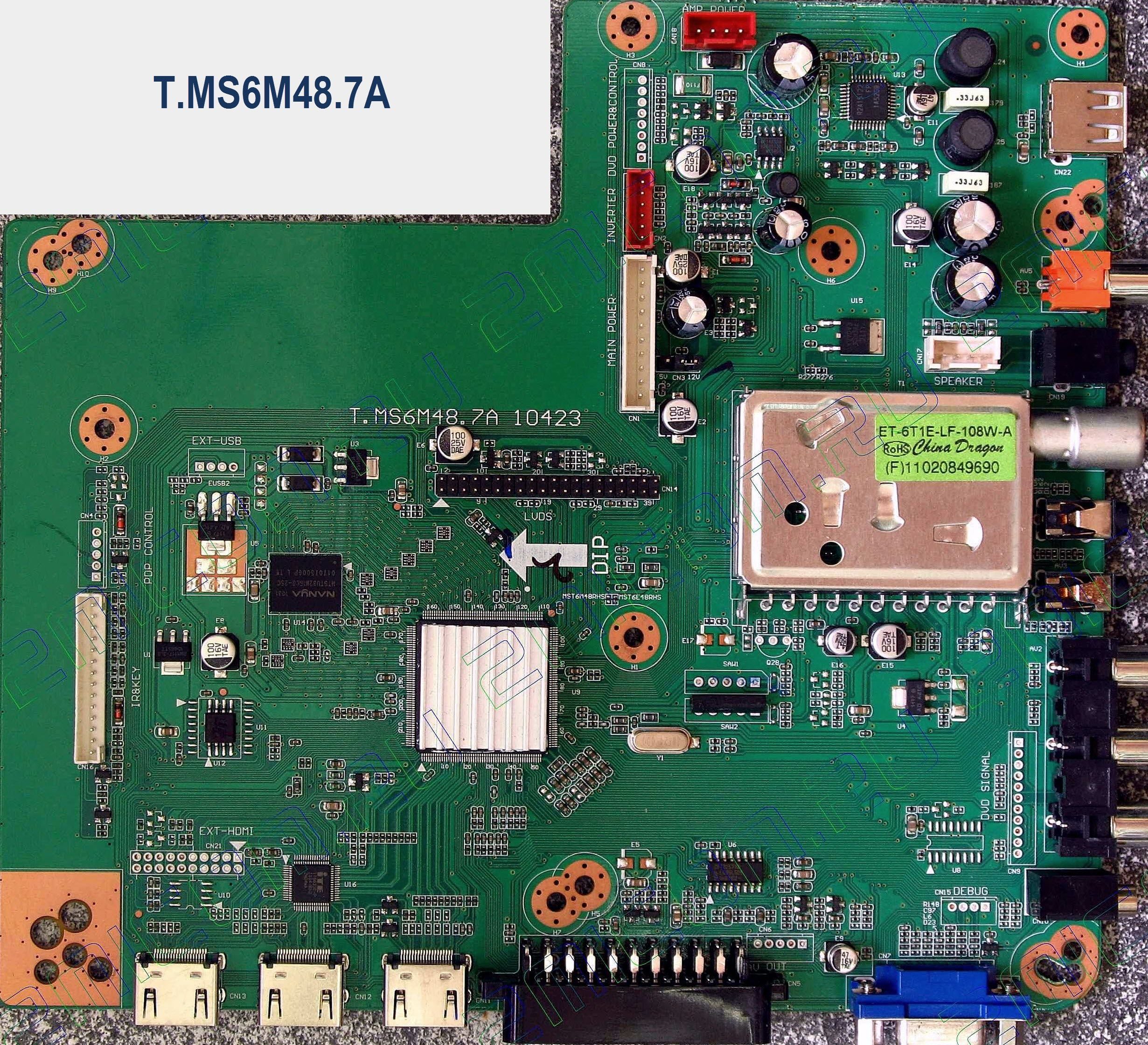

Внешний вид MainBoard T.MS6M48.7A показан на рисунке ниже:

T.MS6M48.7A может применяться в телевизорах:

SUPRA STV-LC3244FL (Panel 1080p Full HD 1920×1080), SUPRA STV-LC2625WL (Panel TC260B306), SUPRA STV-LC3225WL (Panel TC315B601), SUPRA STV-LC2644WL (Panel T260XW06 V.4), SUPRA STV-LC4225AFL (Panel TC420F115), SUPRA STV-LC3225LF (Panel V315H4-LE2).

Внешний вид блока питания

Основные особенности устройства SUPRA STV-LC4225FL:

Установлена матрица (LED-панель) TC420F115.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора SUPRA STV-LC4225FL осуществляет модуль питания HTX-PI420402A, либо его аналоги.
MainBoard — основная плата (материнская плата) представляет собой модуль T.MS6M48.7A, с применением микросхем CPU: MST6E48RHS, SPI FLASH: 25Q32BVSIG, Audio: R2A15122FP и других.
Тюнер ET-6T1E-LF-108W-A обеспечивает приём телевизионных программ и настройку на каналы.

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Источник

SUPRA STV-LC42590F

1 изображение

Информация о файле

2013-04-10_215417.jpg — Размер 46,47К, Загружен: 0

1.1 Enter and exit the factory menu:

Press “MENU” button on the remote control and then press “2”, “0”, “0”, “8” in 3 seconds,

and enter the factory menu in success.

Press“ MUTE” button to exit the factory menu.

Enter the factory menu, and select “Reset” and click «OK» button, the confirmation pop-up menu, select «Yes»,

television began to reset and automatic restarting.

1.3、Enter and exit the aging state:

1.3.1、In TV mode, use the remote control to enter the factory menu, and press / button to choose “Burn” option.

1.3.2、 Press △/▽ button on the remote control to enter the aging state.

1.3.3、 Press “MUTE” button to exit the factory menu, and TV enters the aging status at once. At this point,

Screen Saver function is closed, TV will not enter into standby mode automatically if no signal inputs.

1.3.4、 Press “MUTE” button again and TV will exit the aging state. If Screen Saver is On and no signal inputs,

TV will enter into standby mode automatically in 5 minutes;

When Screen Saver is Off, TV will not enter into standby mode automatically even if no signal inputs.

Источник

Ремонт телевизора SUPRA STV-LC4225FL

Диагональ экрана: 42″ (107 см)
Формат экрана: 16:9
Разрешение: 1920×1080
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Поддержка HD: 1080p Full HD
Яркость: 450 кд/м2
Контрастность: 3500:1
Контрастность динамическая: 70000:1
Угол обзора: 176°
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 199
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2×10 Вт)
Акустика: два динамика
Интерфейс: AV x2, аудио x2, компонентный, SCART, VGA, HDMI x3, USB
Разъём наушников: есть
Вес телевизора: 15.8 кг
Потребление от сети: 150 Вт

LED driver (backlight): integrated into PSU

Power Supply (PSU): HTX-PI420402A 110611904560

IC MainBoard: CPU: MST6E48RHS, SPI FLASH: 25Q32BVSIG, Audio: R2A15122FP

Общие рекомендации по ремонту TV LCD LED

Телевизор SUPRA STV-LC4225FL, как и многие другие электронные устройства, целесообразно начинать ремонтировать с осмотра всех внешних и внутренних элементов. Часто бывает, что видимые повреждения элементов или соединений помогают определится с направлением поиска неисправности. Кольцевые трещины в пайках выводов греющихся элементов, вспухшие электролитические конденсаторы, обуглившийся слой краски на резисторах — всё это для ремонтника может являться существенной подсказкой в предположениях о причинах и следствиях неисправности.

При полном отсутствии каких-либо признаков работоспособности, когда SUPRA STV-LC4225FL не включается и ничего не сигнализирует контрольными лампочками на панели, есть вероятность неисправности модуля питания телевизора. С такими же проявлениями может быть неисправен и стабилизатор питания процессора управления на материнской плате. При диагностике и ремонте блока питания, в первую очередь следует заменить вспухшие конденсаторы фильтра вторичных выпрямителей и проверить предохранитель и, если он оборван, необходимо выявить причину. Часто в таких случаях обнаруживается лавинный (тепловой) пробой в силовых полупроводниковых элементах модуля — диодах выпрямителя и транзисторах в первичной цепи.
В большинстве случаев, пробои ключей в импульсных источниках питания (ИИП) не происходит без причин и следует искать другие неисправные элементы схемы, которые могли спровоцировать дефект. Этом могут быть и высохшие электролитические конденсаторы в первичной цепи, и неисправные элементы демпфера, а также оборванные резисторы или пробитые полупроводниковые элементы в цепях стабилизации. Возможен брак микросхемы ШИМ от производителя.

Иногда у телевизора SUPRA STV-LC4225FL отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть большая вероятность неисправности преобразователя светодиодов подсветки панели TC420F115, либо возможен обрыв в цепи светодиодов. В таких случаях прежде всего необходимо убедиться в исправности всех электролитических конденсаторов фильтра по питанию самого LED-драйвера, в том числе и в БП (блоке питания).
Для проверки исправности светодиодов, а так же контактных соединений в цепи линеек необходима разборка панели.
При попытке выявления обрыва в линейках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.

На материнской плате CV182H-K, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов или преобразователей питания микросхем и, при необходимости, обновить ПО (программное обеспечение).
Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов Flash W25Q32 требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA можно диагностировать методом прогрева.

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт только профессионалам с достаточным опытом работы в сфере ремонта электронной техники.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard T.MS6M48.7A показан на рисунке ниже:

T.MS6M48.7A может применяться в телевизорах:

SUPRA STV-LC3244FL (Panel 1080p Full HD 1920×1080), SUPRA STV-LC2625WL (Panel TC260B306), SUPRA STV-LC3225WL (Panel TC315B601), SUPRA STV-LC2644WL (Panel T260XW06 V.4), SUPRA STV-LC4225AFL (Panel TC420F115), SUPRA STV-LC3225LF (Panel V315H4-LE2).

Внешний вид блока питания

Основные особенности устройства SUPRA STV-LC4225FL:

Установлена матрица (LED-панель) TC420F115.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора SUPRA STV-LC4225FL осуществляет модуль питания HTX-PI420402A, либо его аналоги.
MainBoard — основная плата (материнская плата) представляет собой модуль T.MS6M48.7A, с применением микросхем CPU: MST6E48RHS, SPI FLASH: 25Q32BVSIG, Audio: R2A15122FP и других.
Тюнер ET-6T1E-LF-108W-A обеспечивает приём телевизионных программ и настройку на каналы.

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Источник
