Даже за чертой города нам не хочется расставаться с достижениями научно-технического прогресса, поэтому почти на каждой даче есть телевизор. Если вы находитесь далеко от вышки и чтобы получить чёткое изображение на экране без помех, нужна антенна с усилителем, которую бывает непросто выбрать по ряду причин.
В отличие от приёма ТВ в городе или на коротком расстоянии от вышки, по мере отдаления от них интенсивность магнитного поля телевизионного сигнала убывает, на что влияет поглощение волн стенами зданий. В пределах одного населённого пункта этот фактор не столь ощутим, но расстояние от телевизионных башен бывает значительным, тогда бывает нужна направленная антенна, и приходится прибегать к дополнительному усилению сигнала.
Роль активных волновых приёмников не преувеличена. Помимо отдалённости от телевышки, есть ещё две ситуации, когда необходима антенна для телевизора с усилителем:
- когда у вас большая плотность препятствий. Например, в доме, расположенном возле леса, где кроны деревьев, листья и влажность затрудняют получение сигнала антенной;
- когда сигнал от одного улавливателя принимают сразу несколько телевизоров. Сигнал при таком «разборе» неизбежно ослабевает, и вам потребуется заблаговременно усилить его уровень.
К счастью, усилители в антенных системах (даже в тех, которые «висят» на протяжении многих лет, создатели которых даже не подозревали, что в нашей стране будет «цифра») неплохо справляются с цифровыми сигналами, если они работают в нормальных условиях. Давайте узнаем о них больше.
Антенна со встроенным усилителем
Антенный предусилитель – активный элемент антенной установки, предназначенный для первичного усиления сигнала. Плата усилителя для антенны устанавливается непосредственно на ней самой, превращая её в приёмник активного типа. Активный улавливатель телеволн нужен в случаях, когда значение напряжённости электромагнитного поля в зоне приёма недостаточное или коаксиальный кабель слишком длинный, что приводит к дополнительным потерям сигнала.
В готовых антеннах заводского производства встроенное усиливающее устройство входит непосредственно в антенную конструкцию и скрыто от глаз пластиковым корпусом. Питающее напряжение к электронной плате подаётся по отдельному проводу или прямо через телекабель. В некоторых модификациях питание поступает от цифрового тюнера.
Современная антенна ТВ с усилителем, как и отдельно взятый предусилитель, который вы приобретаете, отличаются рядом положительных, усовершенствованных параметров:
- технология частотной коррекции – отсечка частотных пиков и компенсация провалов;
- помехозащищённость;
- низкий уровень собственного шума;
- высокая устойчивость к интермодуляции;
- широкий диапазон допустимых напряжений питания;
- низкое энергопотребление.
«Правильный» предусилитель определяется силой входящих телевизионных сигналов и тем, что установлено между телевизионной антенной и телевизором (длинные коаксиальные кабели, делители сигнала).
Виды усилителей и блоков питания
Телевизионная антенна с усилителем, который установлен на её вибраторе, делает возможным приём цифрового ТВ даже в таких местах, куда сигнал поступает в пониженном качестве, усиливая его с отдалённостью от вышки в 100 км.
Ассортимент усиливающих устройств многообразен, но их функциональное предназначение и диапазон, позволяют разделить на их несколько модификаций:
- усилители для широкого диапазона – самый распространённый тип и одно из наиболее дешёвых решений в небольших установках. Устанавливаются на уличных антеннах типа «решётка»;
- усилители определённого диапазона, например МВ или ДМВ. Например, антенна DVB T2 с усилителем;
- усиливающие приборы для нескольких диапазонов. Этот тип оборудования чувствителен к принимаемому сигналу от нескольких источников, который на выходе объединяется. Также ему доступна функция – усилить сигнал и сформировать из него несколько.
Правильным походом к выбору усилителя будет учёт таких параметров:
- удалённость от ретранслятора;
- частотный диапазон, который предполагается усилить;
- тип волнового улавливателя.
На возможности усиливающего оборудования в значительной степени влияют собственные шумовые помехи, нежели неуверенный входящий ТВ-сигнал. Это соотношение подлежит следующей зависимости – уровень сигнала должен не менее чем в 20 раз превышать напряжение собственных шумов. Граничащие с 20-ю, значения этого отношения выражаются в плохом экранном изображении.
Как вы можете узнать значение собственного шума усилителя? Ищите его в инструкции к прибору, а если там он не указан, то поищите его в Интернете, в каталожных буклетах фирмы-производителя. Ориентируйтесь на цифру не более 2 дБ.
Выбирая усиливающую плату, необходимо учитывать, что заявленное в её характеристиках расстояние, на котором вышка находится от вашего дома, имеет несколько завышенный показатель. Все потому что оно указано для прямой видимости, в отсутствие которой усилитель, встроенный в антенну, может оказаться неэффективным.
Большой коэффициент усиления приводит к появлению самовозбуждения в усилителе, что проявляется в значительных шумах и снижении качества «картинки».

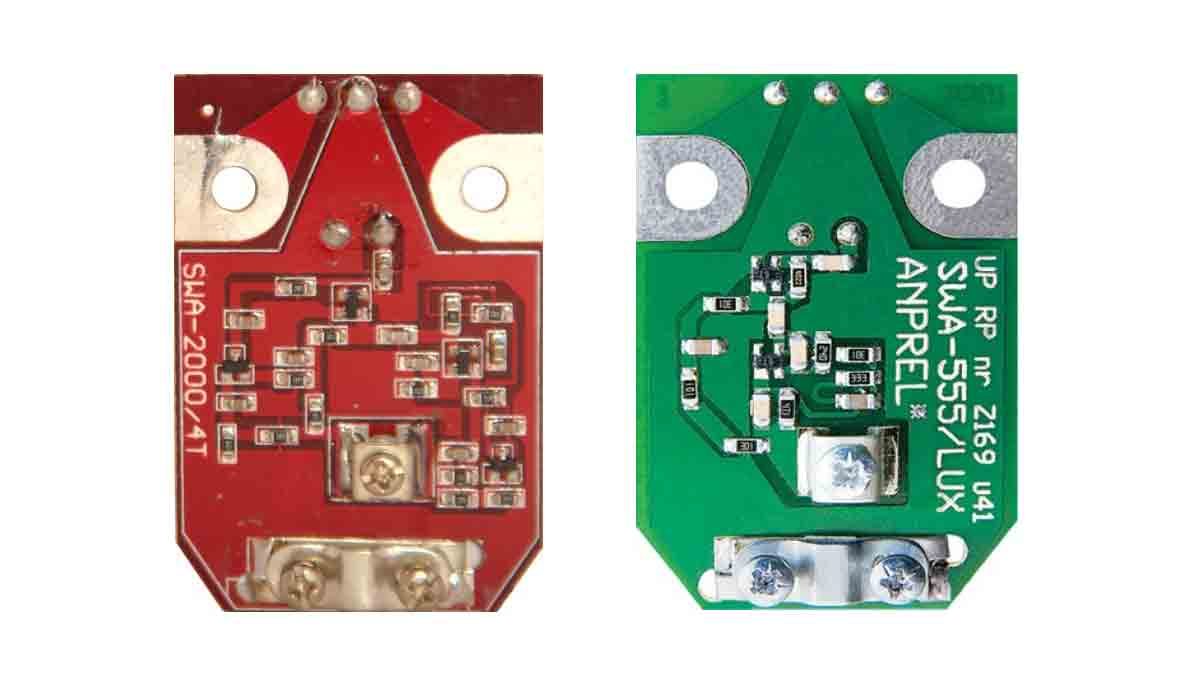

Усилитель SWA
Это тип усилителей, которыми оснащаются широкополосные антенны типа «решётка». Они позволяют охватывать практически весь диапазон телевизионного вещания в частотах 49 МГц – 790 МГц. Могут «похвастаться» коэффициентом усиления 34-43 дБ в ДМВ и 10-15 дБ в МВ диапазонах. Изготавливаются они с применением современных малошумящих транзисторов от ведущих зарубежных фирм.
Антенна-решётка получила немалую популярность в нашей стране. Массово производимая в Польше, эта модель антенны больше известна в широких массах как польская антенна с усилителем. Ей характерно небольшое собственное усиление, а её характеристики в значительной степени определяются как раз усилителем.
В приборах этого типа в качестве пассивного согласующего элемента присутствует согласующая плата, которая предназначена для согласования волновых сопротивлений улавливателя и кабеля.
Моделям SWA требуется постоянный источник питания от 9В до 15В. Они проходят многократный автоматизированный контроль и имеют защитное покрытие, что отличает их надёжностью и устойчивостью к атмосферным явлениям. Вместе с тем им присущи определённые минусы: самовозбуждение, собственные шумы, перегрузка мощными сигналами метрового диапазона.

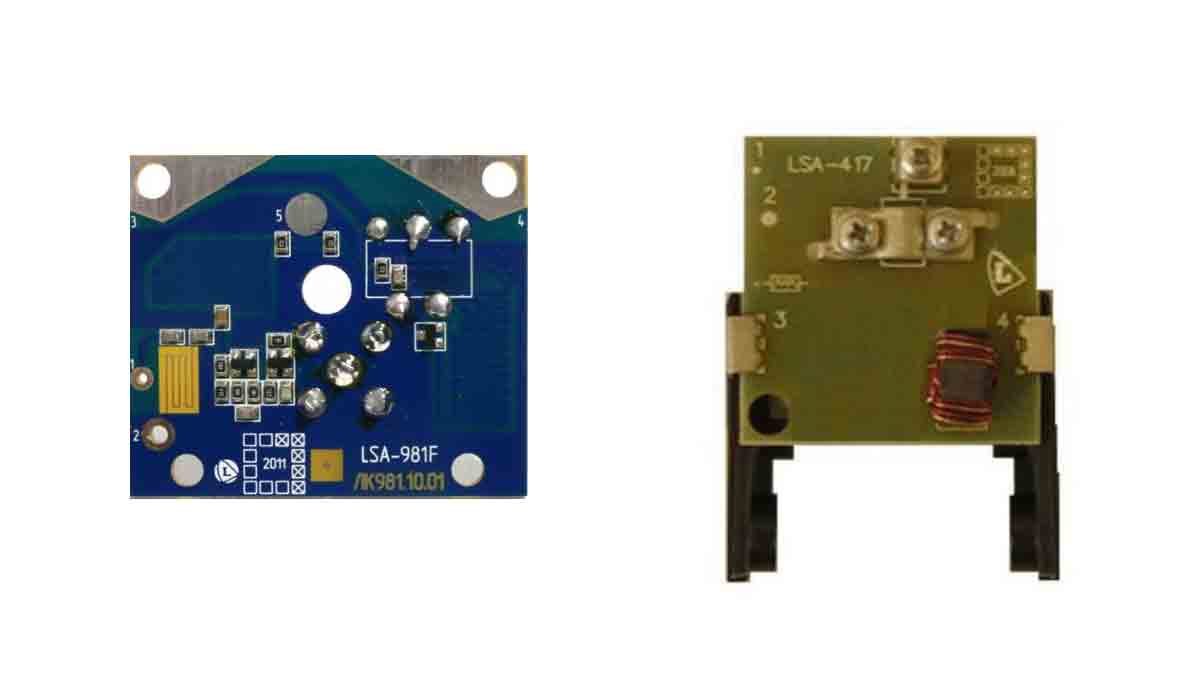

Усилитель LSA
Антенные усилители модификации LSA разработаны и выпускаются в качестве сменного элемента при ремонте популярных активных телеантенн российского производства линейки «Локус». Используются в ремонте моделей выпуска позднее 2007 г.
LOCUS – телеантенна наружная активного типа. Выпускается в России в следующих модификациях:
- для метрового диапазона;
- ДМВ дециметровая антенна;
- широкополосная, типа «волновой канал»;
- широкополосная логопериодическая.
Усилитель LSA, установленный в качестве активного элемента в неисправную антенну LOCUS, возвращает ей функциональность и возобновляет хорошее качество приёма сигнала.
Базовые характеристики LSA:
- шумовой коэффициент не выше 2дБ;
- потребляемый ток 20 мА;
- напряжение электропитания 12В.
Характерным отличием усилителя LSA являются пластиковые направляющие в его креплении.
Блок питания адаптер для антенного усилителя
Усиленные волновые улавливатели требуют источника электроэнергии. Им выступает миниатюрный трансформаторный блок питания – адаптер с функцией понижения сетевого напряжения до требуемого значения и его стабилизации. Каждый адаптер рассчитан для различных напряжений на выходе: 5В, 12В, 18В, 24В. Этот параметр должен отвечать напряжению, которое потребляет конкретный усилитель.
Внутри адаптера можно обнаружить понижающий трансформатор и электронную микросхему для выпрямления переменного напряжения в постоянное.
Иногда можно встретить трансформаторные блоки питания с параметрической стабилизацией напряжений на выходе. Их отличают крупные габариты, они увесисты, но при этом спокойно работают даже при перепадах напряжения в электросети.
Установка усилителя антенны
Имея активную антенну, коэффициент усиления которой вас не устраивает, либо с активным элементом, который пришёл в негодность, вы имеете возможность приобрести к ней новый усилитель из большого ассортимента на рынке ТВ-товаров и самостоятельно его установить.
Усиливающая электронная плата монтируется непосредственно на предназначенное для этого место, предусмотренное в конструкции антенны. После этого её нужно зафиксировать гайками на шпильках. Чтобы уберечь элементы микросхемы от наружной влаги и солнца, её помещают в защитный кожух из пластика с резиновым уплотнением.
Перед покупателями часто встаёт вопрос – как проверить плату усилителя антенны до совершения покупки? Такой способ есть. Он не идеален, но в 9 случаях из 10 обнаруживает неисправное устройство.
Если у вас есть электротехнические познания, то вот наша рекомендация:
- подайте питание на усилитель – 12 вольт;
- щупы мультиметра поставьте на второй каскад усиления;
- зафиксируйте значение напряжения;
- если плата рабочая, то от соприкосновения её с отвёрткой, напряжение на эмиттере повышается.
Подключение блока питания
Хотя подключение блока питания и не требует навыков, не поленитесь изучить руководство по подключению, которое прилагается в комплекте. Прежде всего, обратите внимание на меры безопасности.
Наружные телевизионные антенны с усилителем – это всегда приманка для молнии, поэтому не проводите работы во время грозы, тем более, если ваш приёмник не имеет грозозащиты.
Подать электропитание к усилителю активной антенны можно тремя способами.
| При наличии цифрового тюнера | Питание подаётся прямо с приставки по коаксиальному кабелю. В меню приставки, отыщите пункт «Питание ант. вкл.». Даже если усилитель на 12В, зачастую 5В с тюнера будет достаточно. |
| При отсутствии цифровой приставки | В этом случае нужна антенна с питанием через USB. Если этой возможности не предусмотрено в конструкции волнового улавливателя, то понадобится специальный адаптер с инжектором. Он подключается к USB порту телевизора. |
| Классический способ | Подключение выполняется через блок питания с напряжением, соответствующим усилителю. Соедините коаксиал со штекером, предварительно зачистив его – проденьте кабель под крепления, и подтяните крепёжные винты. Коаксиал должен касаться оплёткой залужённой площадки. |
Если подключение к телевизору антенны с усилителем не дало ожидаемых результатов в виде улучшенного изображения, нужно пробовать поменять её направление или ставить под сомнение волновое соответствие усилителя.
Недостатки представленной конструкции блока питания с адаптером
Любая простая схема телевидения, имеющая в своём составе усилитель для антенны, подразумевает источник его питания. Если им является адаптер, то его обычное расположение – в непосредственной близости от электрической розетки, в закрытом помещении. Функция адаптера состоит в том, чтобы преобразовывать бытовое электричество в низковольтное и подавать его по коаксиальному кабелю к усилителю на телевизионной антенне. Сам по себе адаптер не принимает участие в усилении телевизионного сигнала, а лишь обеспечивает электроэнергией питание усиливающей платы.
Если блок питания антенного усилителя не подключён в сеть или подача электричества, проходящего через коаксиальный кабель от адаптера, прерывается, то усилитель телевизионной антенны отключится, и работать не будет. А вот нерабочий усилитель ухудшает качество приёма в сравнении с тем, чем, если бы он отсутствовал вообще. Незапитанная электронная плата усиления фактически ослабляет сигнал, когда он пытается пройти через отключённый усилитель. Но так бывает нечасто, потому что в большинстве домов блок питания включён в сеть круглосуточно. И здесь возникает новое неудобство в виде его перегрева и последующего выхода из строя, даже при номинальном напряжении сети.
Ещё один минус блока питания-адаптера – присутствие неэкранированного участка центрального провода коаксиала в том месте, где он паяется к печатной плате. Это делает адаптер уязвимым к наводящим помехам от работающего бытового электрооборудования, что отражается на качестве видеосигнала. В ваших силах исправить ситуацию: защитите адаптер от проникновения помех, установив на незащищённый участок пайки жилы добавочный экран.
Заземлять или нет
Нужно ли заземление наружной антенной установке? Этот спор по-прежнему остаётся открытым в среде специалистов. Одни убеждены, что наружные антенные установки подлежат обязательному заземлению, ссылаясь на нормативы грозозащиты в электротехнике. Те же, кто на практике имеет дело с монтажом волновых приёмников, знакомы с явлением, когда прикрученный на штатное место антенны заземляющий провод выдаёт сильные помехи.
Факт же остаётся фактом: уличные телевизионные антенны с усилителем чаще всего являются самыми высокими элементами на крышах, и потенциально наиболее уязвимы для молнии. Прямой удар молнии в мачту приёмника приводит к полному разрушению подключённого к нему телеоборудования, в крайних случаях вызывая пожар здания. Грозовые разряды в близлежащем радиусе также опасны из-за наведённых напряжений, вызванных воздействием электромагнитного импульса молнии, создаваемого в момент стекания тока молнии в разрядном канале.
Так заземлять или нет? Внешний волновой улавливатель, находясь поблизости от высоких строений, у которых есть молниеотвод (заводская труба, многоэтажка, мачты радиостанции и т. п.), не нуждаются в обязательном устройстве грозозащиты. А вот антенна на крыше частного дома или на возвышающемся над остальными строении, должна быть защищена от ударов молнии.
В целесообразности заземления наружных антенн сомневаться не приходится. Тем же владельцам уличных антенн, кто пренебрегает этой мерой безопасности, хочется посоветовать – не отгораживайтесь от вполне реальной угрозы мнимыми помехами в приёме. В антеннах заводского изготовления предусмотрено защитное заземление, а возможные помехи устраняются тщательной проверкой всех соединений (иногда нужно подстраховаться пайкой), особенно если в вашем волновом приёмнике «не родной» усилитель.
