TAMONA K-5 Переключатель карбюраторный электронный

Применяется на инжекторных двигателях с электронным редуктором с переключением на увеличении оборотов. Имеется возможность регулировки момента переключения на газ в зависимости от оборотов двигателя. Остаток газа в баллоне сигнализируется светодиодом.

Назначение в системе

  • Электронный блок предназначен для переключения используемых видов топлива с места водителя.
  • Устройство безопасности, перекрывающее подачу газа при отсутствии импульсов в цепи зажигания.

Конструктивные особенности

  • Компактный (23 мм х 60мм х 58 мм) электронный блок с универсальным креплением и жгутом проводов.
  • Максимальный ток нагрузки 7 А.
  • Светодиодный индикатор режимов работы
  • Светодиодный индикатор резерва топлива
  • Диапазон рабочего напряжение 9 — 15 вольт

РЕЖИМЫ РАБОТЫ ДВИГАТЕЛЯ АВТОМОБИЛЯ

Режим «бензин». Двигатель запускается на бензине и работает на нем, независимо от наличия или отсутствия газового топлива в баллоне.

Режим «бензин – газ – бензин». Запуск двигателя осуществляется на бензине. После прогрева двигатель переключается на газ (карбюраторный – вручную, инжекторный – автоматически) и работает на нем до полной остановки.

Переход на газовое топливо может осуществляться как на месте, так и во время движения автомобиля.

Очередной запуск автомобиля с инжекторным двигателем всегда происходит автоматически на бензине и не требует от водителя никаких дополнительных действий. Для запуска на бензине автомобиля с карбюраторным двигателем необходимо предварительно перевести переключатель режима работы из положения «газ» в положение «бензин».

Работающий на газе двигатель любой конструкции переводится на бензин по желанию водителя вручную.

Режим «газ». Пуск двигателя, прогрев и начало движения осуществляются на газе.

Для карбюраторных двигателей такой режим используется при температуре воздуха не менее 0°С или при отказе бензиновой системы питания. На инжекторных – только при отказе штатной (бензиновой) системы питания (включается принудительно вручную).

Любой из этих режимов водитель выбирает в зависимости от ситуации, желания, условий эксплуатации автомобиля, экономических соображений и при отказе бензиновой (штатной) или газовой (дополнительной) системы питания.

Источник

Кнопка ГБО 1-4 поколений: подключение на карбюраторный и инжекторный авто

Последнее обновление — 2 апреля 2020 в 06:50

Для управления топливной системой автомобиля с газовым оборудованием, в его салоне устанавливается переключатель газ бензин. Модели кнопок ГБО различаются в зависимости от поколения оборудования и типа двигателя машины.

Виды переключателей

Переключатели топлива газовых установок можно разделить на 4 вида:

  1. клавиша предназначенная только для карбюраторного мотора. Входит в комплект ГБО 1-2 поколения, имеет индекс — G;
  2. тумблер для инжекторной машины со 2 и 3 поколением газобаллонного оборудования, маркируется индексом — W;
  3. универсальный переключатель ГБО 2 поколения на инжектор и карбюратор;
  4. кнопка переключения газ бензин 4 поколения.

Принцип работы и отличия кнопок

Кнопка 1-2 поколения на карбюраторе имеет два рабочих положения и одно нейтральное.

  • I – двигатель запускается и работает только на бензине (газовый клапан закрыт, горит красная лампочка).
  • II – ДВС переходит на газ, при этом бензиновый электроклапан закрывается и загорается зелёная лампа.
  • 0 (Нейтраль) – служит для выжигания бензина из поплавковой камеры карбюратора.

Изменение вида топлива должно происходить только через нейтральное положение. Если включить сразу газ, в камеры сгорания поступит два вида топлива и мотор, скорее всего, заглохнет.

У некоторых экземпляров имеется индикация уровня топлива в баллоне, а также дополнительная кнопка для предпусковой подачи порции газа, которая нужна для обогащения смеси при пуске прогретого мотора на газу (к примеру, кнопки Lovato, Logo для вакуумного редуктора).

В такую клавишу как, например Stag 2-G штатно уже встроена функция предпускового запуска, с возможностью регулировки по времени.

В инжекторном исполнении вместо среднего положения находится автоматический режим (на некоторых видах как, например Стаг 2-W оно может быть крайним). При этой позиции запуск двигателя происходит на бензине, а по достижению определённых оборотов ДВС автоматом включается подача газа.

Обороты перехода регулируются с помощью потенциометра на боковой поверхности корпуса. Эта клавиша тоже может идти с индикацией уровня.

Универсальный вариант подразумевает монтаж тумблера, как на инжектор, так и на карбюратор. Переход между режимами осуществляется при помощи перемычки/джампера на корпусе (пример переключатель SVG).

Кнопка ГБО 4-го поколения имеет светодиодную индикацию и 2 режима работы вкл./выкл. Во включенном положении газ включается автоматически после прогрева редуктора-испарителя до 35-45˚C. Температура программируется в контроллере при настройке оборудования.

Сигналы кнопки на примере Stag:

  1. горит/не горит светодиод – двигатель работает на газу/на бензине;
  2. мигает с периодичностью в 1 сек. – мотор не прогрет;
  3. мигает каждые 2 секунды – система готова к переходу на газ;
  4. моргает каждые 4 секунды – закончилось топливо в баллоне;
  5. пищит зуммер три раза – система переходит с газа на бензин из-за нехватки топлива;
  6. три коротких сигнала 1 длинный – ошибка ЭБУ (блока управления);
  7. два коротких сигнала 1 длинный (при выключенном зажигании) – требуется техобслуживание газового оборудования.

Ко всему прочему в четвёртой версии ГБО имеется аварийный запуск на газу. Активируется режим следующим образом, удерживаем кнопку на выключенном зажигании до момента постоянного горения светодиода. Затем, не отпуская клавишу, запускаем мотор. Деактивация происходит после остановки ДВС.

Таблица подбора (с примерными ценами):

Название/маркировка инжектор/карбюратоор/поколение Индикация уровня, +/- Цена в рублях
REG OMVL Dream XXI King инж./4 + 1020
Logo (ЛОГО) 145 инж./4 280
Logo 101 карб./1,2 470
Atiker (К01.003.000.020) карб./1,2 + 600
Stag 2-G карб./1,2 550
AEB 722 карб./1,2 + 1050
Tamona K-5 карб./1,2 520
Lovato карб./1,2 590
Torelli карб./1,2 + 630
Stag 2-W инж./2 600
Tamona in-3 инж./2 540
Stag LED-401 инж./4 + 750
Stag LED-300 инж./4 + 580

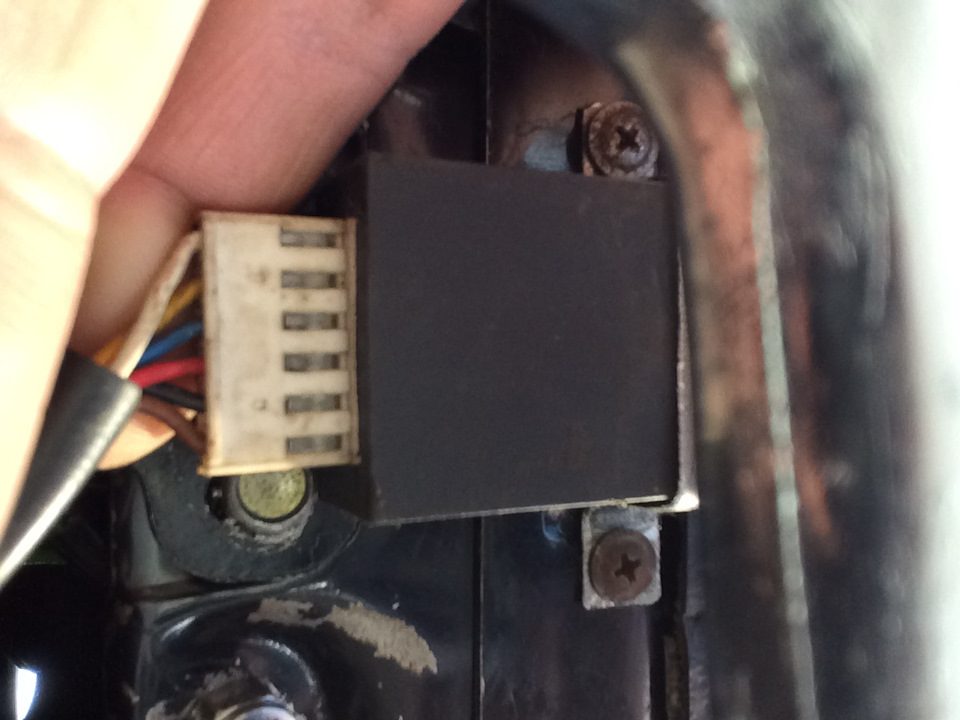

Схема подключения кнопки ГБО 2 поколения на инжектор

Установка и подключение кнопки ГБО 2 поколения своими руками на машину с инжектором иногда вызывает затруднение.

На самом деле всё намного проще, чем кажется. В заводской инструкции для монтажа переключателя указываются следующая распиновка:

  • белый провод должен идти к датчику уровня на мультиклапане (если такой указатель установлен);
  • жёлтый идёт к плюсу бензинового клапана (при наличии эмуляции бензиновых форсунок этот провод не подключается);
  • синий соединяется с плюсовыми клеммами газовых клапанов редуктора и дополнительного выносного с фильтром. В эту цепь также врезается эмулятор форсунок;
  • красный идет к плюсовой клемме катушки зажигания (обязательно с предохранителем);
  • чёрный — масса;
  • коричневый на минусовую клемму катушки.

С первыми тремя пунктами сложно не согласиться. Но по остальным внесём рекомендации:

  • Красный провод лучше всего подключать к плюсу от замка зажигания. Потому что катушки могут иметь скачки напряжения. Чтобы не разбирать панель, контакт можно найти на колодке предохранителей.
  • Черный провод следует крепить только на кузове автомобиля, как и все минусовые кабеля оборудования.
  • Коричневый, необходимо намотать на центральный высоковольтный провод катушки.

Желательно делать 10-15 витков, без применения изоленты. Изолента со временем высыхает и отваливается, лучше сделать узел подобный завязке рыболовного крючка.

Если система зажигания состоит из раздельных катушек, необходимо навить провод на первые два бронепровода (для более точного сигнала), при этом, не разрывая коричневый, т.е. сначала на первый затем на второй.

После подключения кнопки ее надо отрегулировать. Периодически повышая обороты двигателя акселератором, необходимо плавно поворачивать винт потенциометра по часовой стрелке и обратно. Нужно добиться включения подачи газа в режиме «автомат» при показании тахометра 2000-2500 об/мин.

Схема подключения кнопки ГБО 2 поколения на карбюратор

Для карбюраторного мотора подключение выглядит аналогично:

  1. Красный – через предохранитель к катушке/замку зажигания.
  2. Голубой (синий) – плюс газового клапана.
  3. Жёлтый – плюс бензинового клапана.
  4. Чёрный – минус (кузов авто).
  5. Коричневый идет к бронепроводу катушки зажигания. Нужен для передачи импульса на клавишу, которая определяет, работает мотор или нет.

Если у Вас ещё остались вопросы по подключению или подбору кнопок на ГБО, задавайте их в комментариях. Мы с радостью на них ответим.
