РЕМОНТ ЗАРЯДНОГО ДЛЯ ЛИТИЕВЫХ АККУМУЛЯТОРОВ

Сосед обратился с просьбой отремонтировать зарядное устройство для литиевого аккумулятора. После переполюсовки зарядное полностью перестало реагировать на сеть и аккумулятор. Так как тема использования аккумуляторов типоразмера 18650 для меня имеет в последнее время прикладной характер, решил соседу помочь.

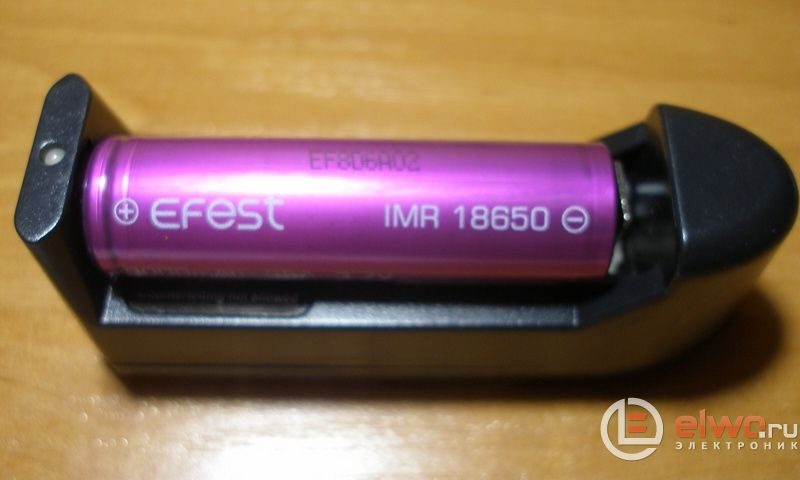

Зарядное для аккумуляторов 18650

Со слов соседа, алгоритм работы устройства таков: при подключенном аккумуляторе и поданном сетевом напряжении загорается красный светодиод и горит до тех пор, пока аккумулятор не зарядится, после чего загорается зеленый светодиод. Без установленного аккумулятора и поданном сетевом напряжении, светится зеленый светодиод.

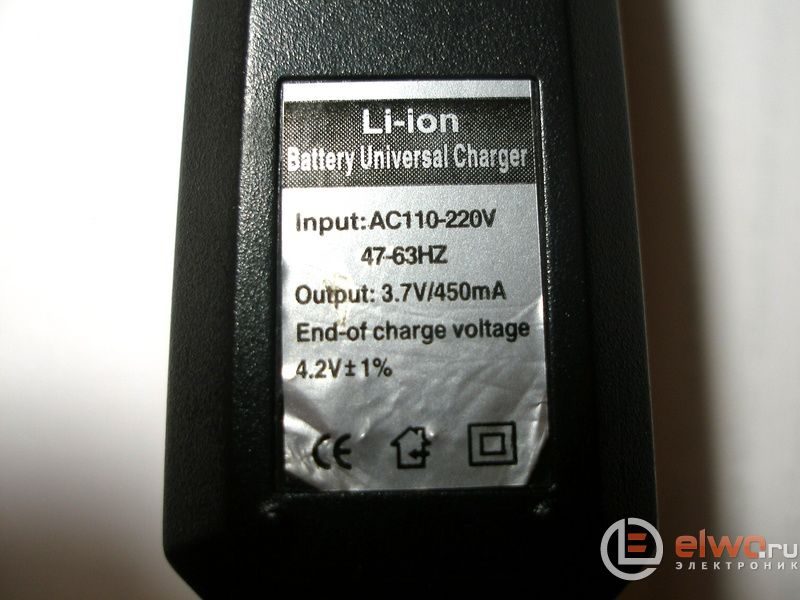

Судя по этикетке, заряд током 450 mA осуществляется в щадящем режиме, но как оказалось после вскрытия это вариант эконом)). Схема зарядки состоит из двух узлов: преобразователя сетевого напряжения на одном транзисторе MJE 13001 и контроллера уровня заряда.

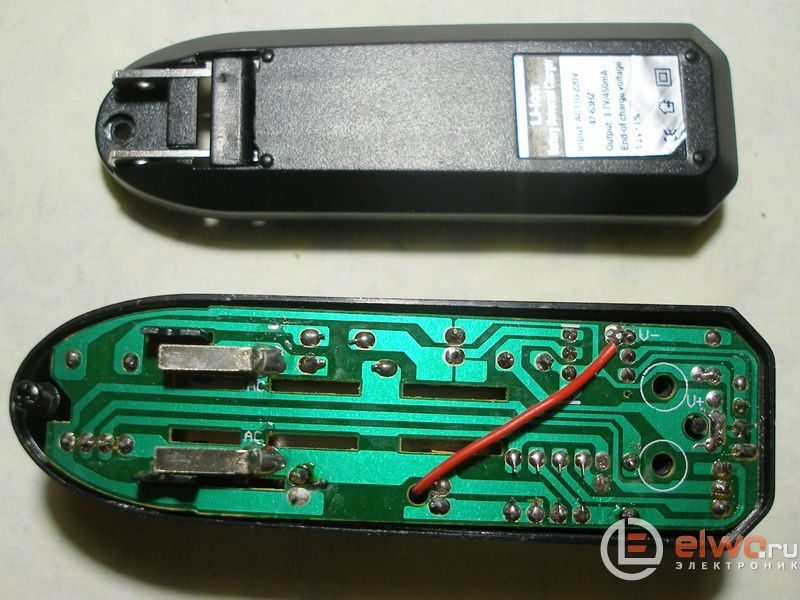

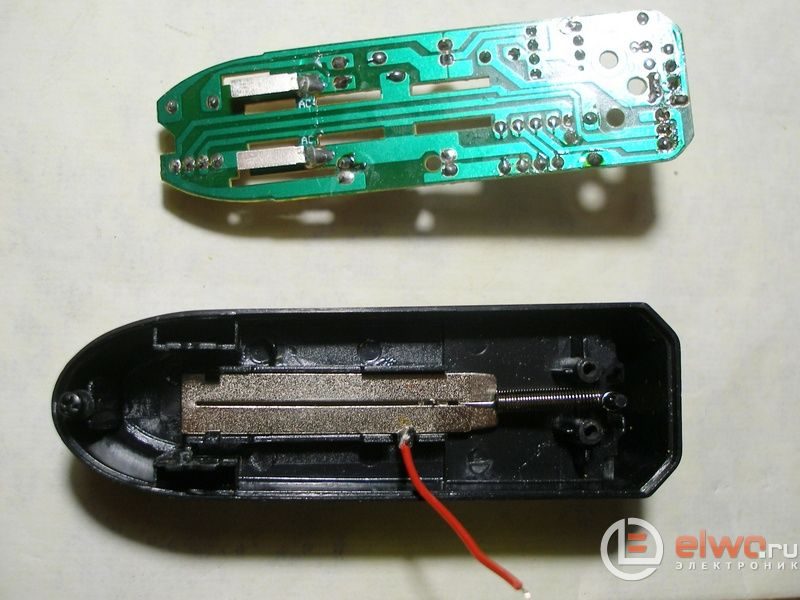

Разборка зарядного от Li-Ion 18650

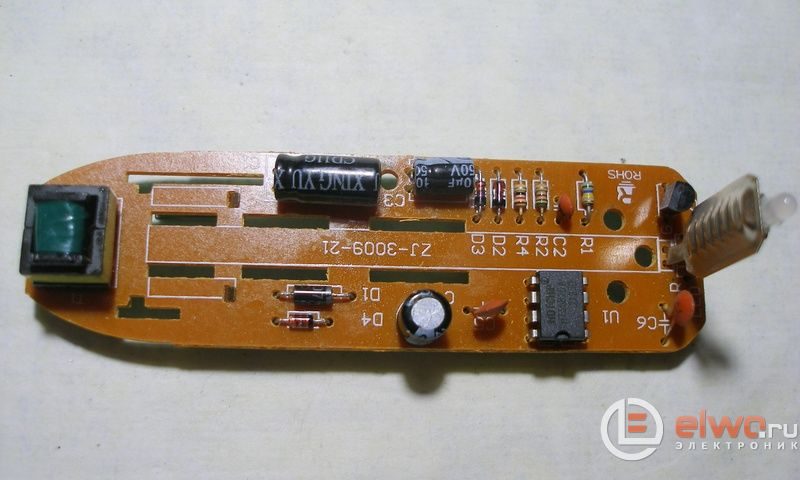

Схема зарядного для АКБ

Преобразователь на одном MJE 13001 часто встречается в дешевых зарядках для телефонов, а так же в зарядках типа «лягушка». Рисовать ее не стал – просто посмотрел в интернете похожую схему. Плюс, минус один резистор/конденсатор большой роли не играют. Схема типовая.

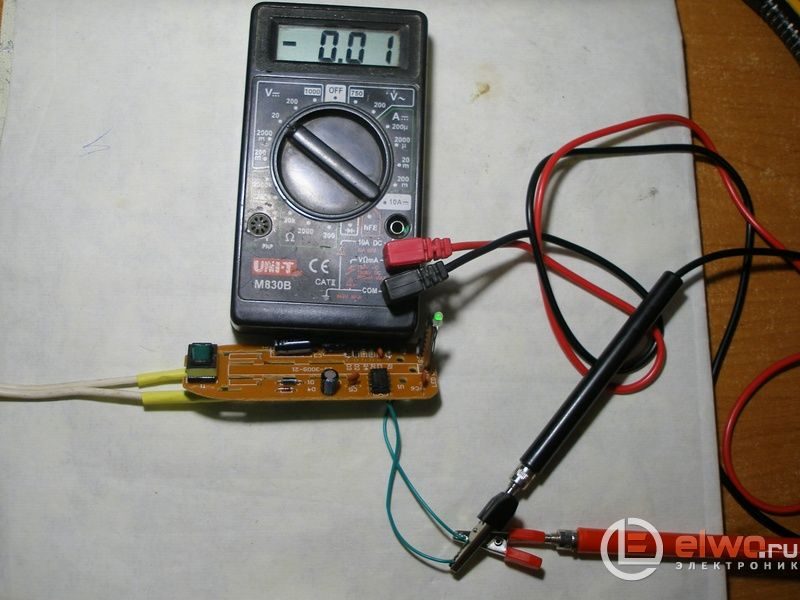

Тестером прозвонил диоды, стабилитрон и транзистор, убедился в их целостности. Решил проверить резисторы и попал в точку! Оказался оборванным резистор R1 – 510 кОм (на вышеприведенной схеме это резистор R3), подтягивающий напряжение питания к базе транзистора. В наличии такого не нашлось, взамен его был установлен резистор на 560 кОм.

После замены резистора зарядка завелась.

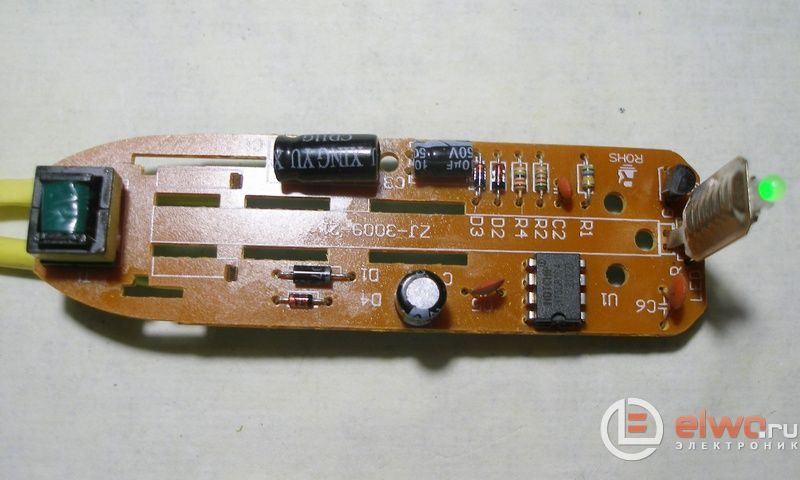

Зарядное заработало – светодиод светится

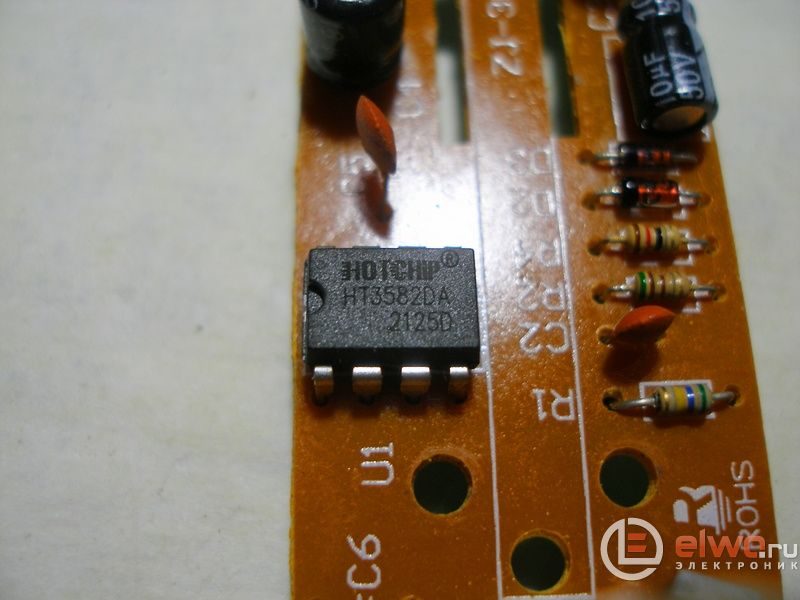

Ради интереса заглянул в даташит контроллера заряда аккумулятора. Им является микросхема HT3582DA.

Так же часто встречается ее клон СТ3582.

Как выяснилось, допускаются два варианта включения микросхемы: 5-й вывод замыкается либо с 8-м либо с 6-м выводом. В моем случае были замкнуты 5-й и 6-й. Как видим, производитель заявляет максимум 300 мА. Так что, на этикетке зарядки выражен большой оптимизм в 450 мА))). Но самое интересное ждало впереди. Проверка мультиметром напряжения на выходе зарядного показала его обратную полярность.

Как оказалось, сначала нужно вставить аккумулятор для определения контроллером полярности, а потом включать в сеть. В даташите говорится о автоматическом определении полярности батареи. Кроме того, контроллер легко выдерживает короткое замыкание на выходе.

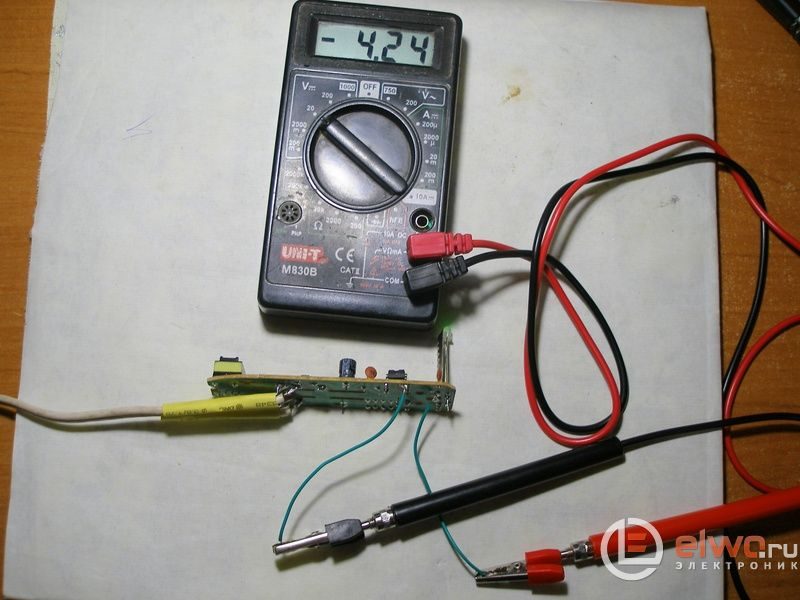

Для проверки результатов ремонта вставил аккумулятор и включил зарядное в сеть. Через какое то время заметил, что красный светодиод не светится, а значит снова что то не работает. Ни какого криминала при вскрытии выявлено не было, все доступные проверке тестером элементы в порядке. Начал подумывать на контроллер, но решил перед началом поисков его в магазинах проверить конденсаторы. В наличии имеется тестер полупроводниковых приборов Т4. С его помощью были проверены электролиты, а затем и керамические конденсаторы. И вот они то меня сильно и удивили. Оба конденсатора на 0,1 мкф показали следующее:

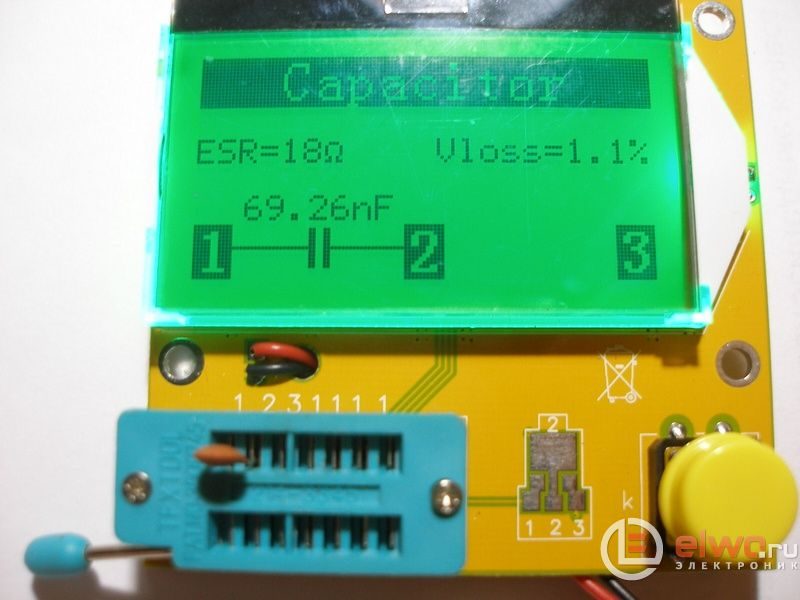

Тестер полупроводниковых приборов Т4 меряет конденсаторы

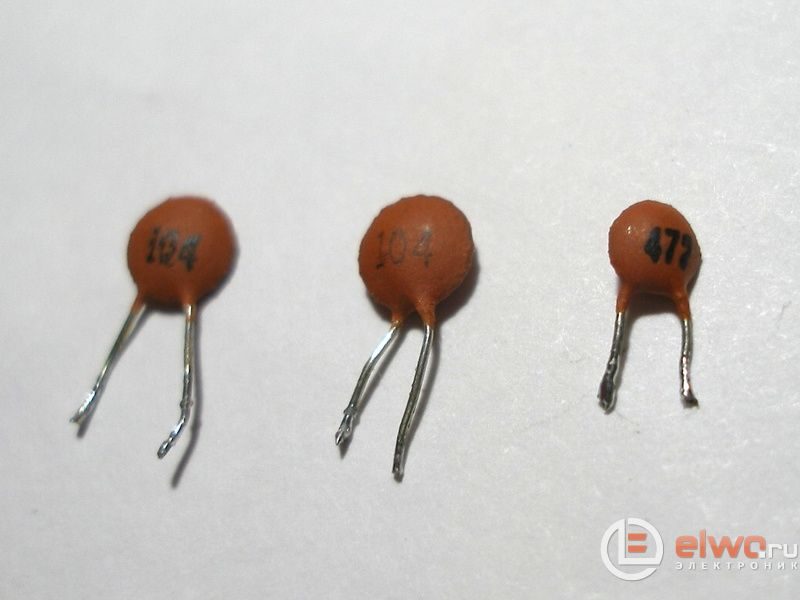

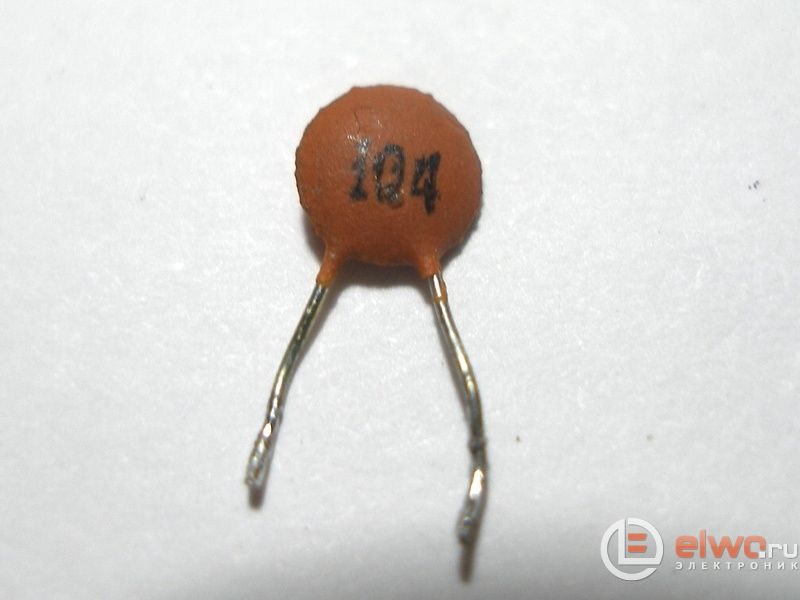

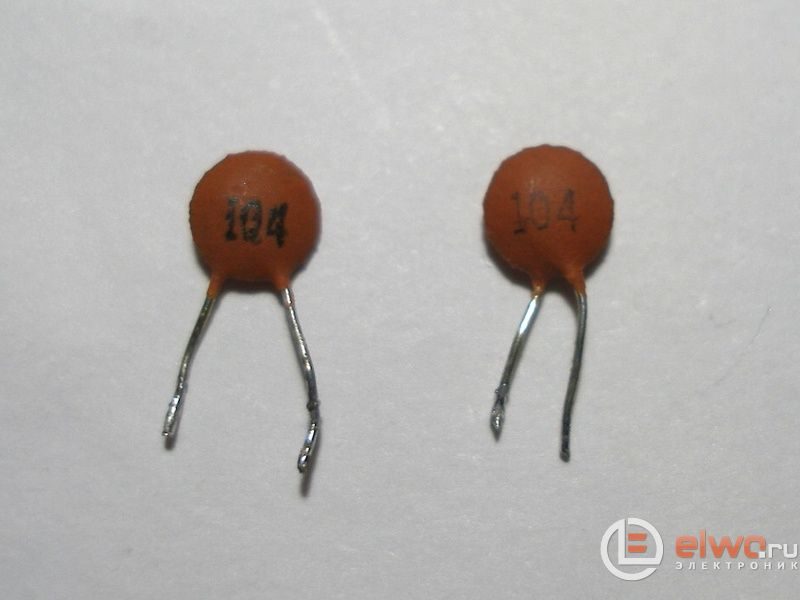

Конденсатор 472 пФ почему то оказался аж 8199 пФ. Поскольку такого в закромах не нашлось, пришлось слепить из двух близкое значение. Конденсаторы на 0,1 мкф заменил на исправные с предварительной проверкой параметров.

После произведенных манипуляций зарядное заработало должным образом. Сосед счастлив и распространяет информацию о моих магических способностях). Автор материала – Кондратьев Николай, Г. Донецк.

Источник

КИТАЙСКИЕ ИМПУЛЬСНЫЕ АДАПТЕРЫ – БЛОКИ ПИТАНИЯ

Всем известно, что существует такая операция как предпродажная подготовка товара. Простое, но очень необходимое действие. По аналогии с ней уже давно применяю предэксплуатационную подготовку всех покупаемых товаров китайского производства. Всегда в этих изделиях имеется возможность доработки, причём замечу реально необходимой, которая является следствием экономии производителя на качественном материале отдельных его элементов или не установки их вообще. Позволю себе быть мнительным и выскажу предположение, что всё это не случайно, а является составляющим элементом политики производителя направленной в конечном итоге на уменьшение срока службы производимого товара, следствием чего является увеличение продаж. Приняв решение об активном использовании миниатюрного электромассажёра (конечно же, китайского производства) сразу же обратил внимание на его блок питания внешне похожий на зарядное устройство мобильного телефона да ещё и с надписью COURIER CHARGER – мобильное зарядное устройство. Имеющее OUTPUT в 5 вольт и 500 мА. Даже не убеждаясь в его исправности, разобрал и посмотрел содержимое.

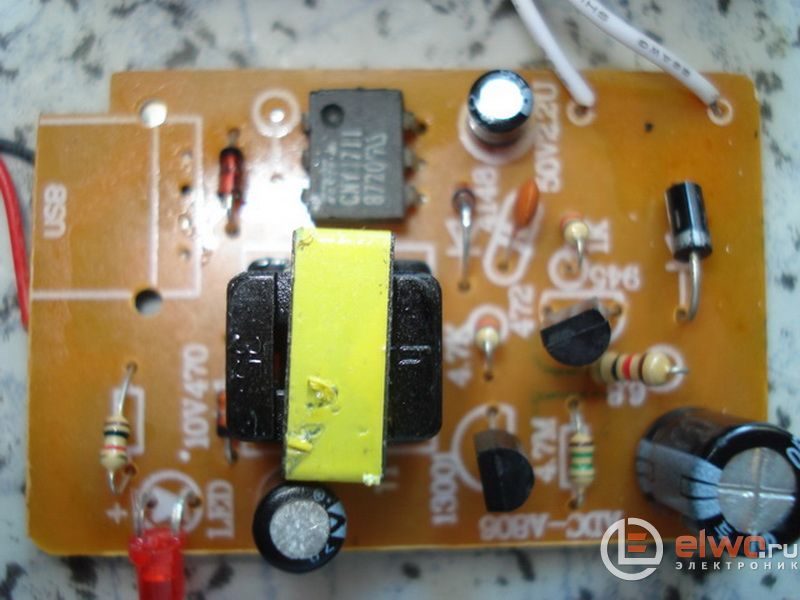

Установленные на плате электронные компоненты и особенно стабилитрон на выходе свидетельствовали, что это действительно блок питания. К слову, отсутствие диодного моста позитивным моментом не считаю.

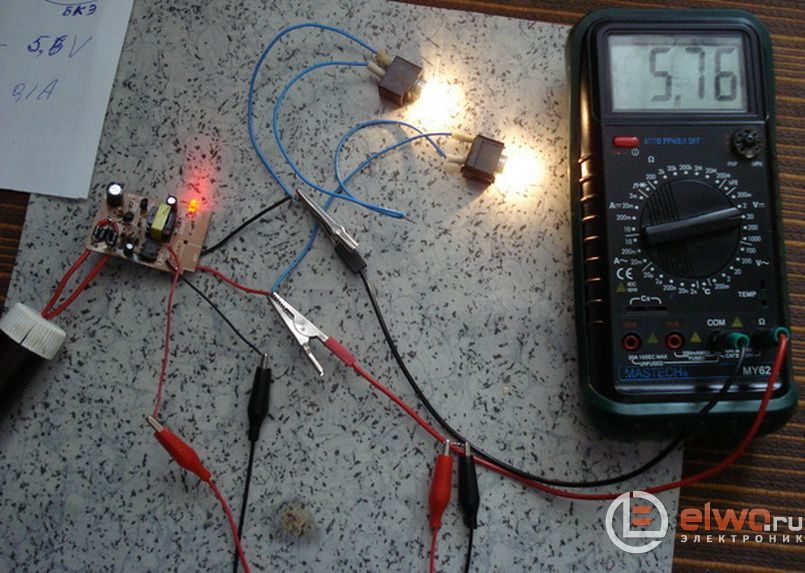

Подключённая нагрузка, в виде двух лампочек по 2,5 В последовательно, с токопотреблением в 150 мА, обнаружила на выходе 5,76 В. Прибор рассчитан на питание тремя батарейками АА – 4,5 В, полагаю допустимым и 5 В от адаптера, но прочее, в данном конкретном случае, явно ни к чему.

Поискам схемы в интернете предпочёл отрисовать в Sprint Layout, по сделанному предварительно фото, печатную плату с расположенными на ней электронными компонентами.

Схема адаптера и переделка

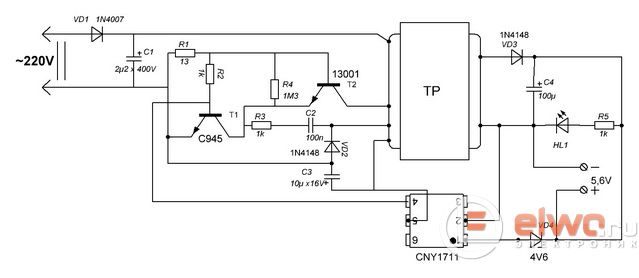

Изображение печатной платы дало возможность начертить существующую схему БП. Транзисторная оптопара CHY 1711, транзисторы С945, S13001 и другие компоненты не позволяли назвать схему примитивной, но с существующими номиналами одних компонентов и отсутствием других она меня не устраивала.

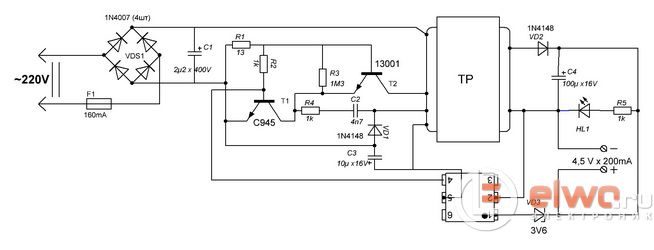

В новую схему был введён плавкий предохранитель на 160 мА, а вместо имеющегося выпрямителя диодный мост, состоящий из 4-х диодов 1N4007. Номинал стабилитрона VD3 управляющего оптроном изменён с 4V6 на 3V6, что должно снизить выходное напряжение до желаемого.

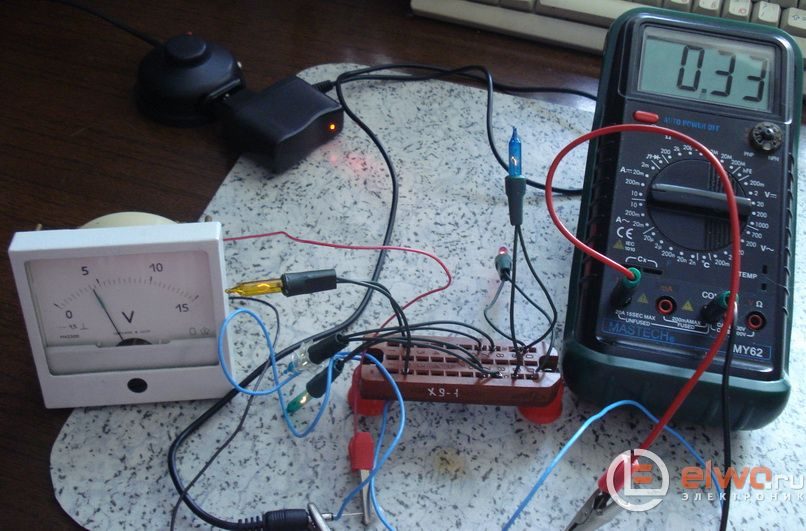

На плате имелось достаточное количество свободного места так, что осуществить планируемые изменения труда не составило. Вновь собранный блок питания имел на выходе напряжение практически 4,5 вольта.

И токоотдачу до 300 мА включительно.

В результате некоторое количество дополнительных электронных компонентов и время, отданное интересной работе, дали мне возможность иметь приличный блок питания, который надеюсь, прослужит верой и правдой длительное время. Отладкой БП занимался Babay.

Источник

Как разобрать и починить зарядку для телефона

Зарядное устройство для мобильного телефона за последние годы стала неотъемлемой частью быта современного человека. Пословица «дом человека там, где его зарядник» давно потеряла смысл – многие держат адаптер и на работе, чтобы при необходимости пополнить запас энергии. Если зарядка сломалась, это иногда граничит с катастрофой. Но зарядник можно починить, и это не так сложно.

Принцип работы

Адаптеры с питанием от сети в подавляющем большинстве случаев выполняют по импульсной схеме. Это позволяет получить легкие, компактные, экономичные устройства. За это приходится платить усложненной схемотехникой и сниженной, по сравнению с трансформаторными БП, надежностью.

Большинство сетевых зарядников имеют одинаковую структуру:

  • выпрямитель с фильтром;
  • генератор импульсов;
  • инвертор;
  • импульсный трансформатор;
  • вторичный выпрямитель с фильтром;
  • цепи индикации;
  • цепи стабилизации (могут отсутствовать).

Выпрямитель часто выполняется по однополупериодной схеме – потребляемая мощность зарядника невелика, поэтому этого достаточно. По этой же причине емкость сглаживающего конденсатора невелика. Генератор импульсов часто схемотехнически объединен с инвертором – один и тот же транзистор генерирует колебания и коммутирует обмотку. Но иногда этот узел строится и на специализированной микросхеме. Вторичный выпрямитель также обычно однополупериодный, чтобы избежать излишнего падения напряжения на диодах. С этой же целью применяются диоды Шоттки. Цепи индикации в большинстве случаев – светодиод с резистором.

Стабилизация производится методом широтно-импульсной модуляции через обратную связь. Во многих схемах для ее организации применяется оптрон. Так обеспечивается гальваническая развязка выхода от высоковольтной части.

Схемы зарядок для мобильных телефонов

Так как за процессом пополнения аккумулятора энергией следит встроенный контроллер телефона, адаптеры питания для мобильников выполняются по достаточно простой схеме. Некоторые из них даже имеют нестабилизированный выход.

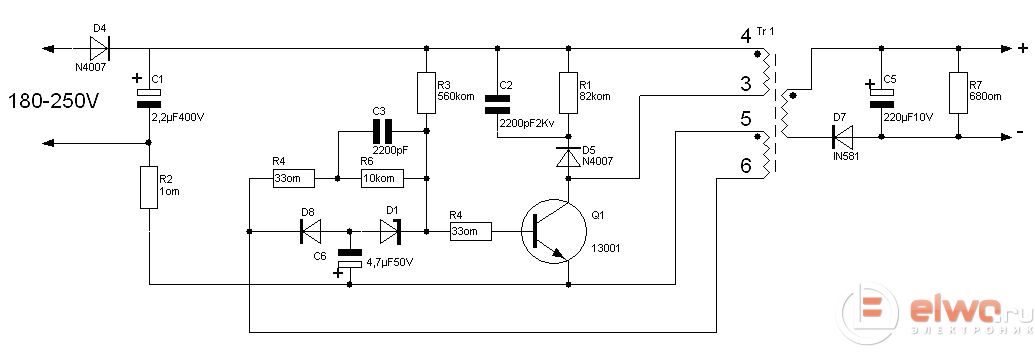

Сетевое напряжение выпрямляется диодом VD1 и фильтруется конденсатором С1. На транзисторе VT1 собран автогенератор, который из постоянного напряжения «нарезает» импульсы, которые подаются на первичную обмотку импульсного трансформатора TV1. Трансформированные во вторичную обмотку импульсы выпрямляются диодом VD5, напряжение фильтруется емкостью С5 и поступает к потребителю. Светодиод VD6 служит для индикации наличия напряжения на выходе. Так как выходной уровень этого адаптера не стабилизирован, то напряжение будет меняться в зависимости от тока нагрузки.

Другая схема зарядки для телефона имеет цепи стабилизации выходного напряжения. Входные элементы, генератор, импульсный трансформатор и вторичный выпрямитель построены аналогично предыдущему варианту. Стабилизация осуществляется посредством обратной связи, выполненной на оптроне U1. Чем выше напряжение на выходе, тем выше ток через светодиод оптопары, тем больше открывается приемный транзистор оптрона.

Таким способом изменяется напряжение смещения на базе транзистора VT1 и уменьшается длительность генерируемых импульсов. При понижении выходного уровня происходит обратный процесс, ведущий к увеличению длительности импульсов.

Блоки питания, предназначенные для заряжания телефонов от автомобильной бортсети, устроены еще проще – они не имеют преобразовательной части. Они состоят из стабилизатора, который часто строят по линейной схеме, и фильтра.

Как разобрать зарядное устройство телефона

Часть корпусов зарядных устройств собирается на винтах или саморезах. Но многие недорогие устройства заключаются в оболочку, которая просто склеивается.

Если возникла необходимость разобрать подобный адаптер, его придется разрезать по шву. Сделать это можно с помощью ножа или другого острого инструмента. Разрезать корпус надо с соблюдением мер предосторожности, чтобы нож не соскользнул и не нанес травму. Также надо следить, чтобы в процессе не повредить внутреннее содержимое.

Если надо вновь собрать устройство после ремонта, его придется склеить. Это можно сделать дихлорэтаном или другим клеящим составом. В крайнем случае, можно замотать корпус изоляционной лентой, пожертвовав эстетикой.

Видео-пример вскрытия оригинальной зарядки Samsung ETA-U90E.

Основные неисправности и ремонт

К основным неисправностям можно отнести проблемы с разъемом питания, со шнуром и с электронными компонентами. Для каждого вида ремонта надо иметь свой уровень квалификации, набор инструментов и приборов.

Как самостоятельно заменить разъём

В процессе эксплуатации разъемы питания адаптеров разбалтываются механически. Процесс зарядки превращается в мучение или становится невозможным. Заменить разъем своими руками несложно, имея минимум навыков.

Последовательность действий Фото Важное примечание
1. Сначала надо найти такой же коннектор. Его можно взять от зарядника-донора. Также замена разъема может понадобиться, если есть исправное ЗУ от подобного телефона, но с другим коннектором. При установке разъема к другому адаптеру, надо убедиться, что ЗУ и телефон совпадают по напряжению питания и зарядник может выдать потребный ток.
2. Обычно такие разъемы на готовых зарядниках имеют неразборную конструкцию. Ненужный коннектор надо отрезать ножом или ножницами с отрезком провода в 10-15 см, чтобы было удобнее работать.

4. Дальше проводники надо скрутить и пропаять места скрутки. Без пайки прочность соединения будет недостаточной.

Перед соединением проводников надо убедиться в верной полярности. Переполюсовка может привести к выходу телефона из строя.
5. Каждый проводник надо заизолировать индивидуально. Сделать это можно изоляционной лентой или термоусадочной трубкой.

На этом процесс замены завершен, устройство готово к эксплуатации. Можно заряжать телефон.

Если адаптера-донора в наличии нет, подходящий разъем можно купить в специализированном магазине или в интернете. Старый коннектор надо так же отрезать, а новый припаять, строго соблюдая полярность.

Как отремонтировать провод зарядки

Во время эксплуатации проводник кабеля может переломиться внутри изоляции. Ломается провод из-за многократных перегибов при использовании. Обычно это происходит на выходе из коробки адаптера или около разъема, но не исключена поломка и в любом другом месте – зависит от обращения с устройством.

Найти место повреждения можно с помощью тестера и иголки. Один щуп прибора подключается к разъему питания, ко второму подключается иголка. С ее помощью прокалывается изоляция в разных местах кабеля и находится место, где контакт исчезает.

В месте обрыва кабель надо перерезать, зачистить провода, спаять и заизолировать проводники, как в предыдущем пункте.

Видео-процесс починки кабеля зарядки.

Простой ремонт блока ЗУ

Для проведения самого простого ремонта зарядного устройства для мобильного телефона, связанного с электронными компонентами, надо иметь как минимум тестер, а еще лучше – осциллограф. Удобно, если есть схема на конкретный адаптер, но можно обойтись без нее. Сначала надо осмотреть плату на наличие обуглившихся элементов или вздувшихся оксидных конденсаторов.

Если визуально все в порядке, тестером можно проверить напряжение на конденсаторе фильтра. Он находится рядом с диодом, со стороны ввода от сети.

В приведенном примере напряжение можно измерить на двух емкостях 1 и 2 – здесь входной фильтр построен по П-образной схеме с дросселем. Напряжение должно быть примерно одинаковым – не менее 220 VDC, в зависимости от нагрузки. Если оно существенно меньше, можно предполагать неисправность диодов высоковольтного выпрямителя 3, 4, 5, 6 (здесь выпрямитель мостовой двухполупериодный) или других элементов входной части — резистора 7 или дросселя 8.

Если все в порядке, надо измерить напряжение на выходном конденсаторе 9. Оно должно быть примерно равно выходному номиналу. Если напряжение существенно ниже, предполагается выход из строя диода вторичного выпрямителя 10. Если заметно выше – оптрона обратной связи 11. Если эти элементы исправны, надо проверить наличие импульсов на выводах транзистора задающего генератора 12. Для этого понадобится осциллограф. Если импульсов нет, надо выпаять транзистор и прозвонить его. Если он в порядке, надо по очереди проверить остальные элементы высокой стороны. Если и здесь все ОК, можно предположить обрыв обмоток импульсного трансформатора 13. Их надо прозвонить тестером – сопротивление должно быть близким к нулю или составлять не более нескольких Ом.

Для наглядности советуем просмотреть.

В каких случаях лучше купить новый адаптер

Основная ситуация, когда лучше не пытаться отремонтировать сетевой адаптер, а приобрести новый – если становится понятно, что даже при восстановлении работоспособности не удастся полностью обеспечить безопасную эксплуатацию. Если поврежден корпус или защитная изоляция и возможно случайное прикосновение к токоведущим частям.

Разумеется, лучше приобрести новое устройство, если нет уверенности в конечном результате – не хватает квалификации для починки или нет запасных частей. Вообще, ремонт адаптера для телефонов экономически нецелесообразен, поэтому новый рациональнее покупать в любом случае, если только неисправность не выражена явно (на ее поиск уходит большая часть времени). И, конечно, если новый адаптер невозможно купить. Это касается, большей частью, старых телефонов – новые гаджеты оснащаются стандартными разъемами USB type C, приобрести такой зарядник (или отдельно шнур) не составляет труда.
