Усилитель НЧ на TDA7056 своими руками

Усилитель на ТDА7056 построен по мостовой схеме, поэтому позволяет усиливать полный сигнал переменного тока, произведенным на нагрузке (громкоговорителе) без трансформатора или симметричного электропитания. TDA7056 — выходной низкочастотный моноусилитель средней мощности. Его можно использовать для усиления аудиосигнала с телефона, компьютера, плеера и т.д.

TDA7056 имеет низкое потребление тока, поэтому её удобно использовать с питанием от батарей или аккумуляторов. К роме того микросхема имеет встроенную защиту от короткого замыкания. TDA7056 также имеет хорошую стабильность и электронную регулировку усиления.

Характеристики TDA7056

  • Диапазон питаемых напряжений от 4,5 до 18 В,
  • Выходная мощность 3,5-5,5 Вт.
  • Ток, потребляемый в режиме ожидания, около 5 мА.
  • Сопротивление нагрузки (динамика) 8-16 Ом (не менее 8 Ом!)
  • Коэффициент усиления по напряжению составляет 40 дБ в диапазоне частот от 20 Гц до 20 кГц.
  • КНИ не более 0,25% при выходной мощности 0,5 Вт.
  • Входное сопротивление около 100 кОм.

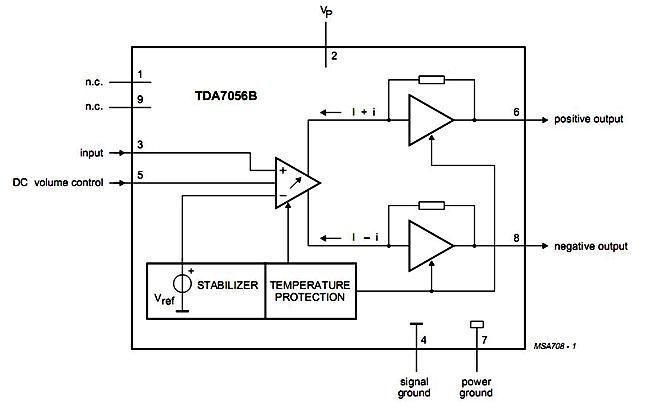

Структурная схема TDA7056B

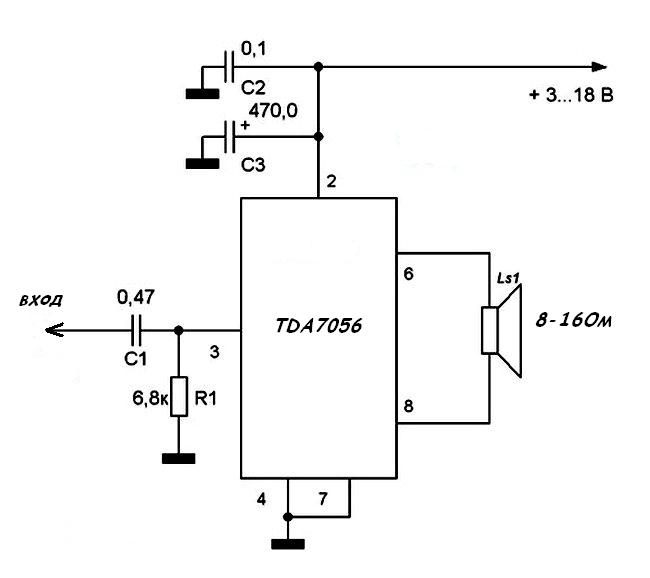

Принципиальная схема усилителя

При напряжении питания 6 В мощность 1 Вт на нагрузке 8 Ом или 3 Вт на нагрузке 16 Ом при питании 11 В.

Сопротивление R1 создает входное смещение микросхемы, разделительный конденсатор С1 нужен для удаления постоянной составляющей входного сигнала. Конденсатор C2 и С3 следует располагать поближе к микросхеме.

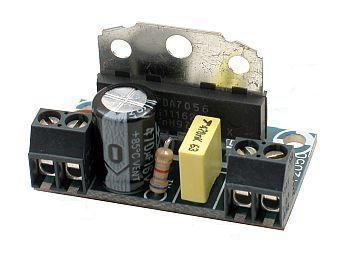

Внешний вид усилителя, собранного на микросхеме TDA7056

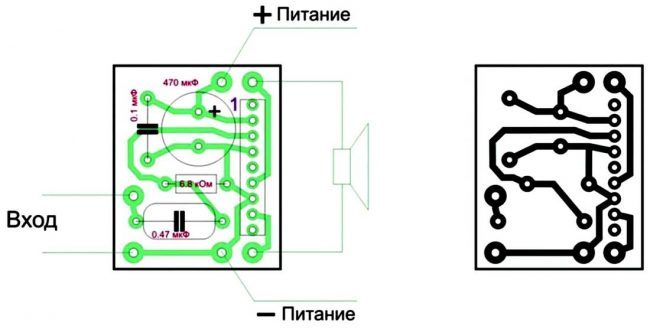

Возможный вариант печатной платы

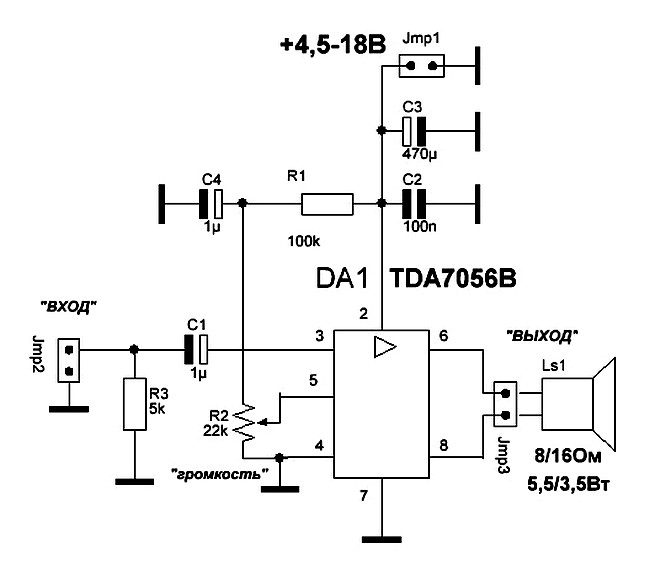

В микросхеме есть возможность регулировки усиления электронным способом.

При максимальном усилении в месте с полезным сигналом, так же усиливается и фоновый. Усилители звуковой частоты, вновь создаваемые, готовые или ремонтируемые иногда становятся источником головной боли из-за возникающего сильного фона .

Как же звук сделать чище? В статье, ниже пойдёт речь о том, как устранить источники шума и правильно подобрать радиокомпоненты для усилителя. Подробнее…

Типы и схемы включения операционных усилителей. Всё про обратную связь усилителей.

Операционные усилители часто используются для выполнения различных операций: суммирования сигналов, дифференцирования, интегрирования, инвертирования и т. д. А также операционные усилители были разработаны как усовершенствованные
балансные схемы усиления.
Подробнее…

Переделка усилителя «ОДИССЕЙ»

Был у меня подходящий корпус от «вечно не работающего» усилителя «ОДИССЕЙ-У-010», постоянно сгорающие выходные транзисторы КТ819ГМ как в усилителе, так и в таком же капризном стабилизаторе напряжения, да ещё и ко всему прочему не малый вес усилителя!

Решил я его переделать и … п редставляю вам новый 4-х канальный усилитель 4 по 45 Ватт на выходе!

Комментариев нет на «Усилитель НЧ на TDA7056 своими руками»

в первой схеме ошибка R1 не там

Ваш комментарий

Подпишитесь на нашу RSS-ленту, чтобы получать новости сайта. Будь всегда на связи!

10-ка лучших статей

  • Простой и надёжный металлоискатель своими руками — 216 797 просм.
  • Ремонт микроволновой печи своими руками — 200 730 просм.
  • Зарядное из компьютерного блока питания. — 200 072 просм.
  • Простой металлоискатель своими руками — 190 475 просм.
  • Автомобильные зарядные устройства. Схемы. Принцип работы — 174 502 просм.
  • Простая и надёжная схема терморегулятора для инкубатора — 167 756 просм.
  • Разнообразие простых схем на NE555 — 144 095 просм.
  • Простой импульсный металлоискатель «ПИРАТ» — 141 739 просм.
  • Простое автоматическое зарядное устройство — 133 084 просм.
  • Устройство и ремонт мультиметров серии М-830 — 123 205 просм.

Новые статьи на Вашу почту
(1 раз в месяц):

Архивы статей

Коротко о сайте:

Мастер Винтик. Всё своими руками! — это сайт для любителей делать, ремонтировать, творить своими руками! Здесь вы найдёте бесплатные справочники, программы.
На сайте подобраны простые схемы, а так же советы для начинающих самоделкиных. Часть схем и методов ремонта разработана авторами и друзьями сайта. Остальной материал взят из открытых источников и используется исключительно в ознакомительных целях.

Вы любите мастерить, делать поделки? Присылайте фото и описание на наш сайт по эл.почте или через форму.
Программы, схемы и литература — всё БЕСПЛАТНО!

Если сайт понравился, добавьте в избранное (нажмите Ctrl + D), а также можете подписаться на RSS новости и всегда получать новые статьи по ленте.
Если у вас есть вопрос по схеме или поделке? Добро пожаловать на наш ФОРУМ!
Мы всегда рады оказать помощь в настройке схем, ремонте, изготовлении поделок!

Источник

Маломощный усилитель на TDA7056

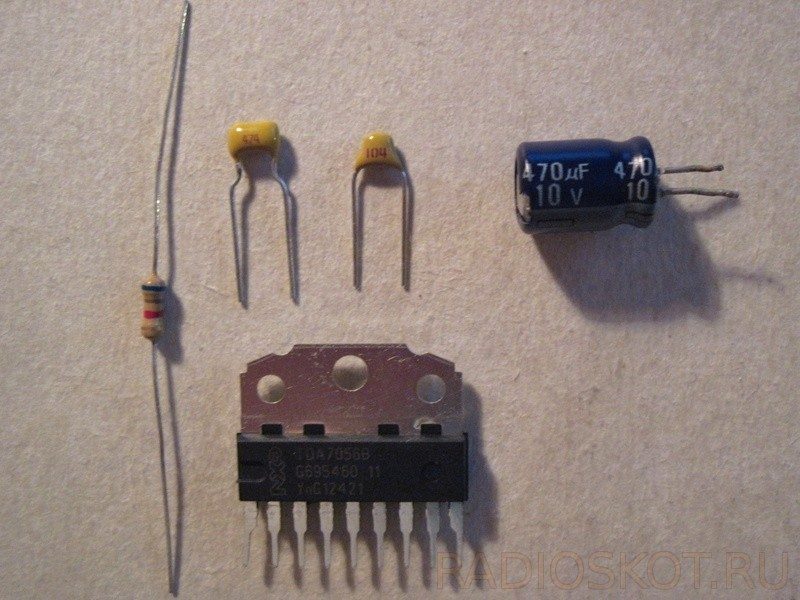

Доброго времени суток! Сегодня речь пойдёт о маломощном усилителе звука. Конструкция достаточно проста и думаю, проблемы с ней не возникнут. Схема выполнена на микросхеме TDA7056 и содержит всего несколько деталей. Из-за крайней простоты печатную плату можно не делать — спаять на проводах. Нам понадобятся такие детали как:

  1. Микросхема TDA7056
  2. Конденсаторы 0.47 мкФ и 0.1 мкФ
  3. Конденсатор электролитический 470 мкФ 16 Вольт.
  4. Резистор 6.8 кОм

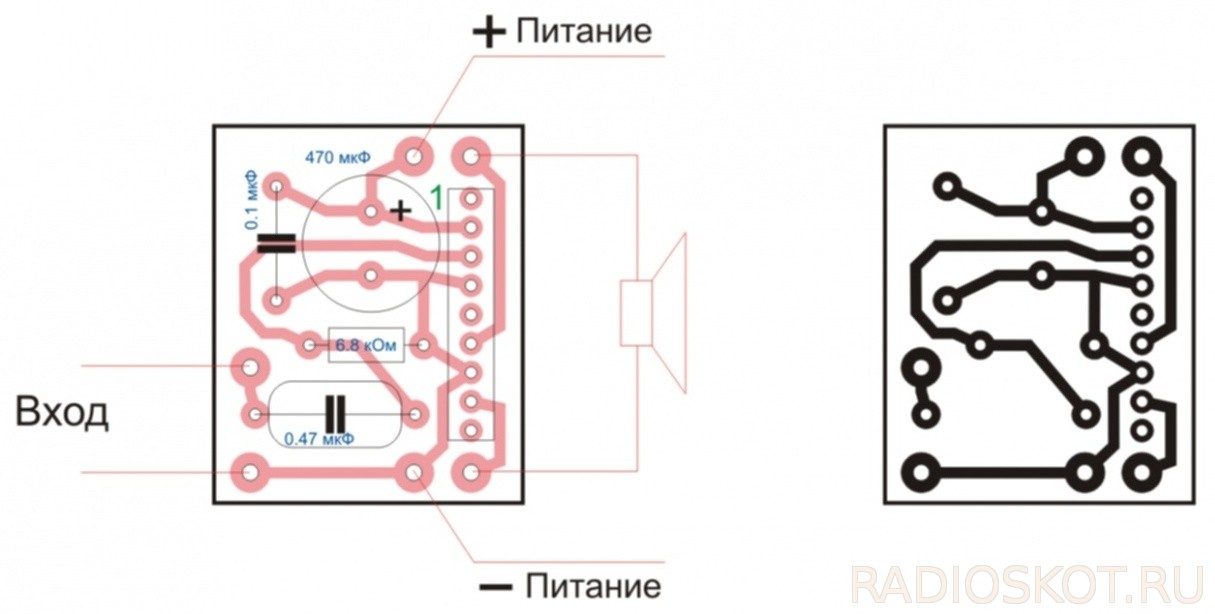

Печатная плата и расположение деталей:

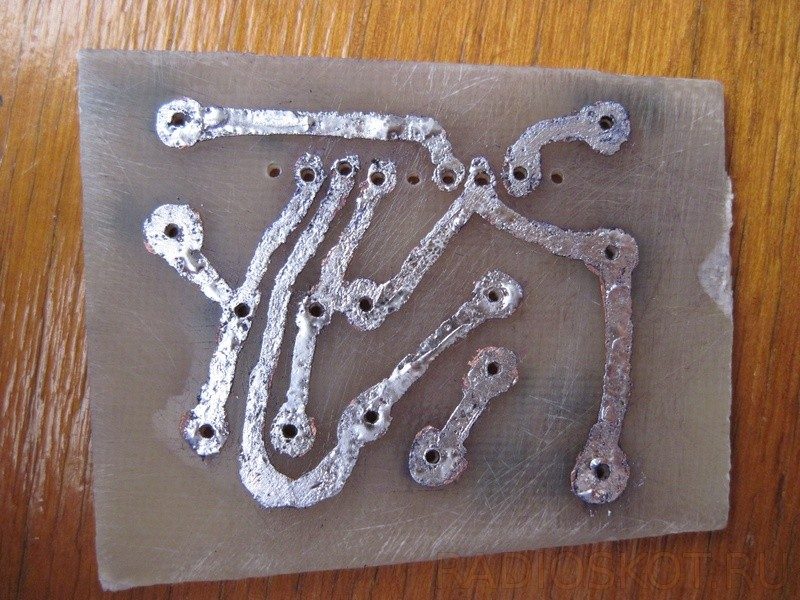

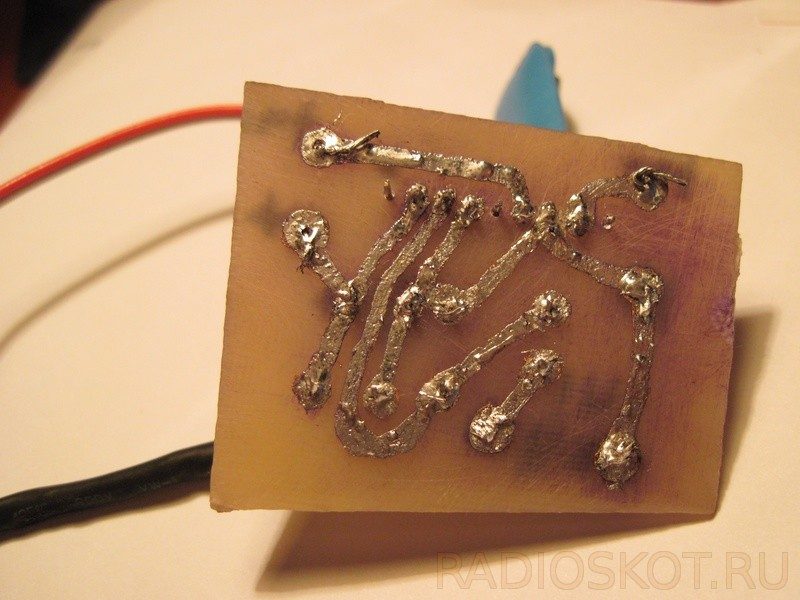

Дорожки рисуем несмывающимся маркером,просверливаем отверстия, травим и получаем плату:

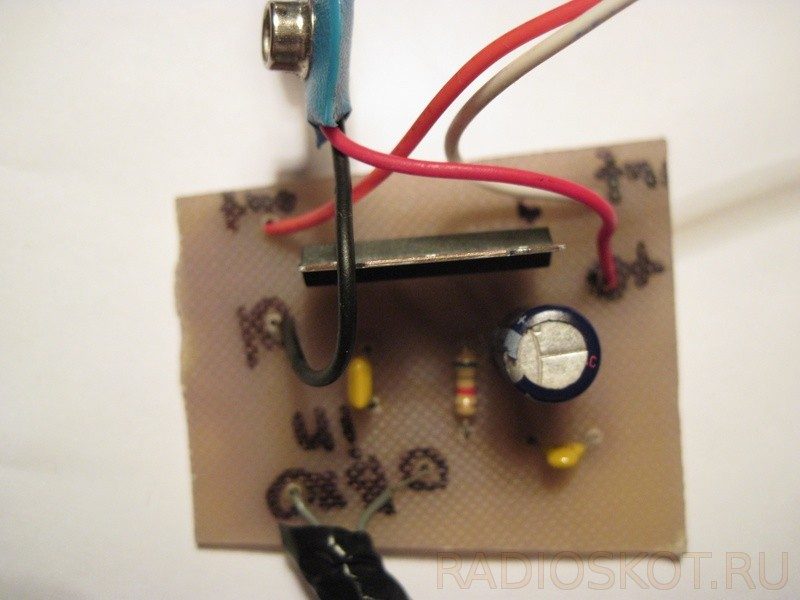

Далее впаиваем детали согласно схемы.

Также впаиваем провода на динамик, мини джек и питание. Если при включении не работает, значит что-то неправильно впаяно, ну или неисправная деталь. У меня заработало с первого раза.

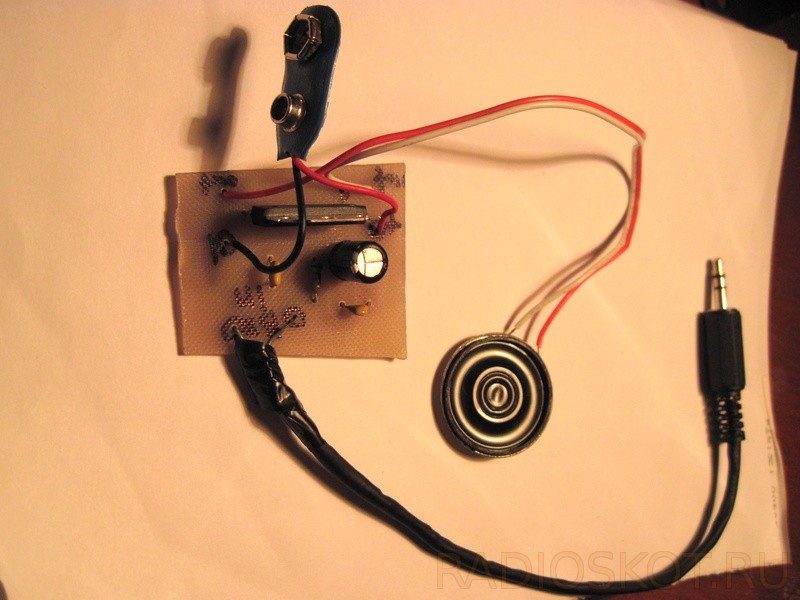

В итоге получаем усилитель, который можно использовать в качестве усиления звука от мп3 плеера или смартфона. Всем удачи, до новых встреч в блоге — Кирилл.

Про использование технологии беспроводного питания различных устройств.

Микрофоны MEMS — новое качество в записи звука. Подробное описание технологии.

Обзор ещё нескольких схем и готовых конструкций Gauss Gun с Алиэкспресс.

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.

Источник

Схема УНЧ с регулятором громкости на микросхеме TDA7056B (5Вт)

Миниатюрный мостовой усилитель мощности низкой частоты с электронным регулятором громкости. В данном усилителе предусмотрена защита выходного каскада от короткого замыкания, термозащита (отключение при перегреве в результате больших нагрузок), а также защита от бросков напряжения и статических электрических разрядов. Его можно применять как с электронными регуляторами громкости, описанными выше, так и с обычными потенциометрами. Назначение выводов приведено в табл. 3.7. Основные технические характеристики представлены в табл. 3.8. Схема включения приведена на рис. 3.22. Изображение печатной платы представлено на рис. 3.23. Схема расположения элементов на плате изображена на рис. 3.24.

Таблица 3.7. Назначение выводов микросхемы TDA7056B

Управляющий вход входного регулятора громкости 0-1,4 В

Выход неинвертирующего каскада

Выход инвертирующего каскада

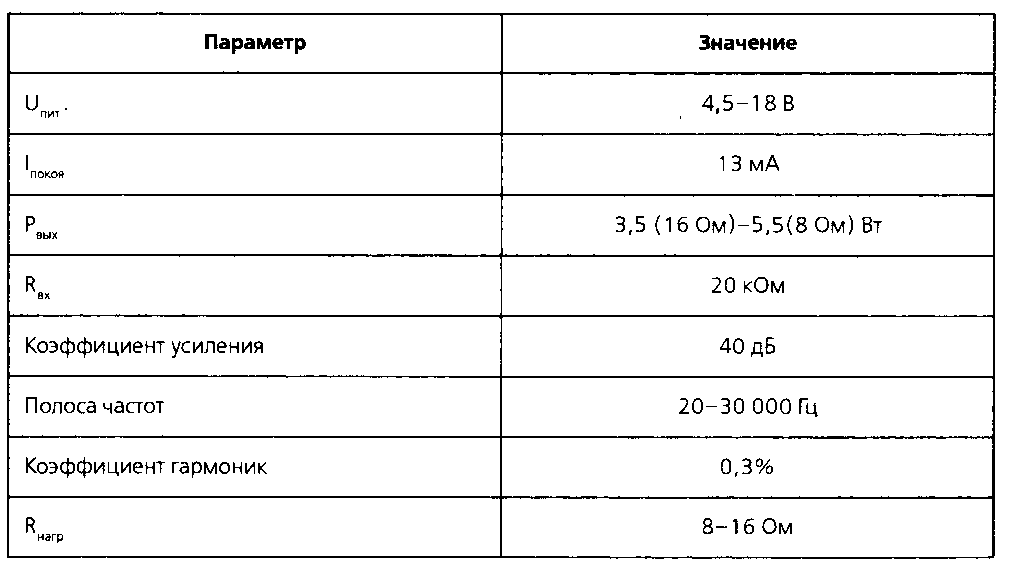

Таблица 3.8. Основные технические характеристики микросхемы TDA7056B

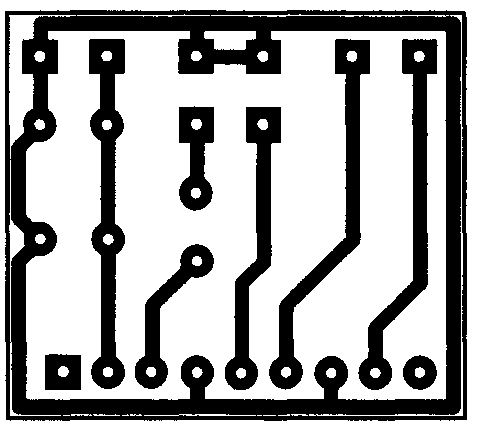

Рис. 3.23. Изображение печатной платы

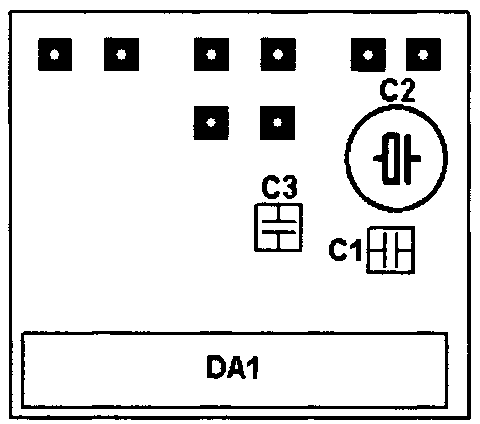

Рис. 3.24. Схема расположения элементов на плате

Литература: Баширов С.Р., Баширов А.С. — Современные интегральные усилители.

Источник

Маломощный моно усилитель на TDA7056

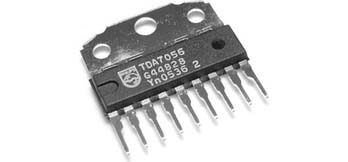

Микросхема TDA7056 — это одноканальный интегральный усилитель низкой частоты, развивающий выходную мощность до 3Вт на нагрузку сопротивлением 16Ом. Изготавливается она в корпусе с девятью выводами. Описываемый усилитель можно использовать для усиления звукового сигнала самодельного карманного радиоприемника или для другой портативной звуковой аппаратуры.

Усилитель включает в себя всего четыре элемента вместе с самой микросхемой, поэтому рекомендован к сборке самым юным и начинающим радиолюбителям.

Помимо минимального числа компонентов интегральный усилитель оснащён защитой от короткого замыкания на выходе и от статических напряжений на всех выводах. Ещё один плюс, при включении и отключении питания, на выходе отсутствуют «щелчки».

Основные характеристики TDA7056

Напряжение питания ………. от 3 до 18 Вольт

Пиковый выходной ток ………. до 1А

Сопротивление нагрузки ………. 16Ом

Выходная мощность (Vs=11В, Rout=16Ом, THD=10%) ………. 3Вт

Частота усиливаемого сигнала ………. от 20Гц до 20кГц.

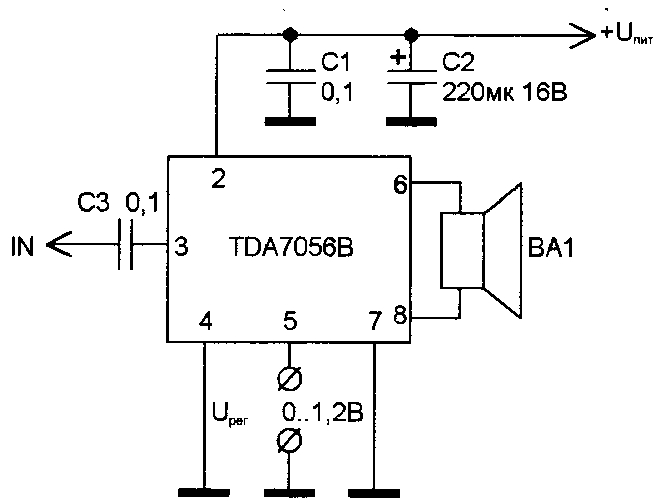

Схема усилителя на TDA7056

Схема простейшая и как говорилось выше, включает в себя всего четыре компонента. Конденсатор C2 может быть как керамическим, так и пленочным, разницы нет никакой. Резистор R1 мощностью 0.125-0.25 Ватт. Максимальное напряжение питания TDA7056 составляет 18В постоянного тока, поэтому лучше всего использовать электролитический конденсатор C1 на напряжение 25В.

Выводы 1,5,9 незадействованные («висят в воздухе»).

Я проводил испытания на нагрузку 8Ом вместо 16Ом, на средней мощности звук чистый. Микросхема греется незначительно и может эксплуатироваться без радиатора. При необходимости можно установить на фланец микросхемы небольшую алюминиевую или медную пластинку, которая будет играть роль радиатора.

Источник

Схема усилителя на TDA7056 с генератором мелодий UM66

Как правило, самые распространенные схемы аудиоусилителей обычно собирают на микросхемах LM384 и LM386. Эти схемы очень просты в сборке, но требуют дополнительных компонентов, таких как резисторы, конденсаторы и иногда индуктивности.

В данной статье представляем схему аудиоусилителя на 3Вт с использованием микросхемы TDA7056, для которой требуется только два конденсатора для смещения и один потенциометр для регулировки громкости (и он необязателен). Так же необходим динамик мощностью 3Вт/16Ом (или 1Вт/8Ом).

Описание усилителя на TDA7056

Основные особенности микросхемы TDA7056:

  1. Принцип работы нагрузки на основе моста
  2. Диапазон напряжения питания от 3В до 18В
  3. Усиление 40дБ
  4. Не требуется никаких внешних компонентов
  5. Отсутствие щелчков при включении или выключении
  6. Хорошая общая стабильность
  7. Низкое энергопотребление.
  8. Не требуется радиатор

Распиновка TDA7056

Микросхема работает по принципу Bridge-Tied-Load (BTL), который может обеспечивать выходную мощность 1Вт с нагрузкой 8Ом при питании 6В, и 3Вт с нагрузкой 16Ом с питанием 12В.

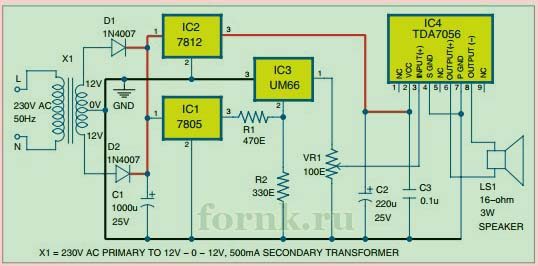

На рисунке ниже показана схема 3-х ваттного аудиоусилителя с использованием TDA7056 (IC4). Схема имеет две части: источник питания и непосредственно сам усилитель.

Источник питания

В данной схеме использован трансформаторный блок питания. Переменное напряжение 230В понижается трансформатором X1, выпрямляется с помощью двухполупериодного выпрямителя со средней точкой на диодах D1 и D2, фильтруется конденсатором C1 и подается на регулятор напряжения 7805 (IC1) — для питания генератора мелодии UM66 (IC3) и стабилизатор напряжения 7812 (IC2) для питания аудиоусилителя TDA7056 (IC4).

Усилитель

Блок усилителя построен с использованием двух микросхем: генератора мелодии UM66 и усилителя TDA7056. Генератор мелодии UM66 (IC3) используется для обеспечения аудиовхода на усилитель. Напряжение питания UM66 составляет 3В. Для обеспечения необходимого напряжения добавлен делитель напряжения на резисторах R1 и R2.

Источник
