Teyes spro plus схема подключения микрофона
Принцип работы такой:
- Штатная работа подразумевает под собой уход устройства в сон после падения напряжения на контактах питания. Во сне ток потребления=8мА через 15 минут после выключения, через 3 суток=0мА.
- Управлять этим поведением можно, выставив в Заводских настройках пункт Сон. Если он выключен, то при запуске машины каждый раз будет выполняться перезагрузка устройства.
- Даже если выставлен режим Сон, устройство уходит в перезагрузку каждые 30 запусков. Это связано с оптимизацией работы — в этот момент завершаются когда-либо ранее запущенные приложения.
Однако в некоторых случаях подача питания на устройство не прекращается. Вместо этого падает напряжение и выключается подсветка дисплея. Определить на глаз это достаточно тяжело.
Для проверки корректности выключения питания выключите режим Сон! Устройство обязано перезагрузиться после прекращения подачи питания!
В некоторых случаях этого может не произойти и оставление текущей схемы подключения может посадить аккумулятор.
Что делать, если это произошло? Не соединяйте эти две фишки на оранжевых проводах.
Сообщение отредактировал KёniG — 07.10.19, 10:33
Решил выложить инсрукцию как проверить правильность подключения ваших динамиков полярность (фаза)
Demo ST.mp3 -это трек правильный при его прослушивании есть объемное приятное звучание если фазы на передних (задних динамиках) соблюдены
Включать отдельно передние,(задание должны быть выключены)
Потом так же проверяется задание динамики (передние должны быть отключены)
Demo ST (Left Ch out fase).mp3 — это трек в котором один канал записан в противофазе
При правильной фазировке динамиков при прослушивании звук немного тише от оригинала (как из бочки)
Но если у вас поменяны фазы (полярность на динамиках) то наоборот этот трек второй будет звучать лучше так как должен играть первый, как только вы выставите правильно полярность , то сразу поймёте по звучанию.
ВАЖНОЕ-НУЖНО выключить объемное звучание, либо все задержки в 0 (иначе могут они вас запутать если включены, то есть если все таки у вас какой то динамик в противофазе то благодаря задержкам звук можно подправить)
По ссылке https://urlog.ru/NRaxJI
скачать треки и есть видео где
Я записал как у меня передние динамики в противофазе стоят (неправильное подключение) задние все отлично
Ссылка на видео в Ютубе
https://youtu.be/IYIrzQCZU3A
Считаю что эту инструкцию в шапку, так как очень много перепробовал всего, пока друг мне на студии не сделал треки- тесты
Сообщение отредактировал mimka4500 — 14.01.20, 04:01
Teyes spro plus схема подключения микрофона
Принцип работы такой:
- Штатная работа подразумевает под собой уход устройства в сон после падения напряжения на контактах питания. Во сне ток потребления=8мА через 15 минут после выключения, через 3 суток=0мА.
- Управлять этим поведением можно, выставив в Заводских настройках пункт Сон. Если он выключен, то при запуске машины каждый раз будет выполняться перезагрузка устройства.
- Даже если выставлен режим Сон, устройство уходит в перезагрузку каждые 30 запусков. Это связано с оптимизацией работы — в этот момент завершаются когда-либо ранее запущенные приложения.
Однако в некоторых случаях подача питания на устройство не прекращается. Вместо этого падает напряжение и выключается подсветка дисплея. Определить на глаз это достаточно тяжело.
Для проверки корректности выключения питания выключите режим Сон! Устройство обязано перезагрузиться после прекращения подачи питания!
В некоторых случаях этого может не произойти и оставление текущей схемы подключения может посадить аккумулятор.
Что делать, если это произошло? Не соединяйте эти две фишки на оранжевых проводах.
Сообщение отредактировал KёniG — 07.10.19, 10:33
Решил выложить инсрукцию как проверить правильность подключения ваших динамиков полярность (фаза)
Demo ST.mp3 -это трек правильный при его прослушивании есть объемное приятное звучание если фазы на передних (задних динамиках) соблюдены
Включать отдельно передние,(задание должны быть выключены)
Потом так же проверяется задание динамики (передние должны быть отключены)
Demo ST (Left Ch out fase).mp3 — это трек в котором один канал записан в противофазе
При правильной фазировке динамиков при прослушивании звук немного тише от оригинала (как из бочки)
Но если у вас поменяны фазы (полярность на динамиках) то наоборот этот трек второй будет звучать лучше так как должен играть первый, как только вы выставите правильно полярность , то сразу поймёте по звучанию.
ВАЖНОЕ-НУЖНО выключить объемное звучание, либо все задержки в 0 (иначе могут они вас запутать если включены, то есть если все таки у вас какой то динамик в противофазе то благодаря задержкам звук можно подправить)
По ссылке https://urlog.ru/NRaxJI
скачать треки и есть видео где
Я записал как у меня передние динамики в противофазе стоят (неправильное подключение) задние все отлично
Ссылка на видео в Ютубе
https://youtu.be/IYIrzQCZU3A
Считаю что эту инструкцию в шапку, так как очень много перепробовал всего, пока друг мне на студии не сделал треки- тесты
Сообщение отредактировал mimka4500 — 14.01.20, 04:01
Часто задаваемые вопросы (FAQ) по магнитоле Teyes CC2+/SPro+/CC3/K2+
Часто задаваемые вопросы (FAQ) — это собрание часто задаваемых вопросов по какой-либо теме и ответов на них. В статье собран опыт эксплуатации серии магнитол Teyes, а так же родственной им по железной составляющей Kingbeats K2 Plus.
Данные актуальны для моделей:
Teyes SPRO Plus- Teyes CC2 Plus
- Teyes CC3
- Kingbeats K2+

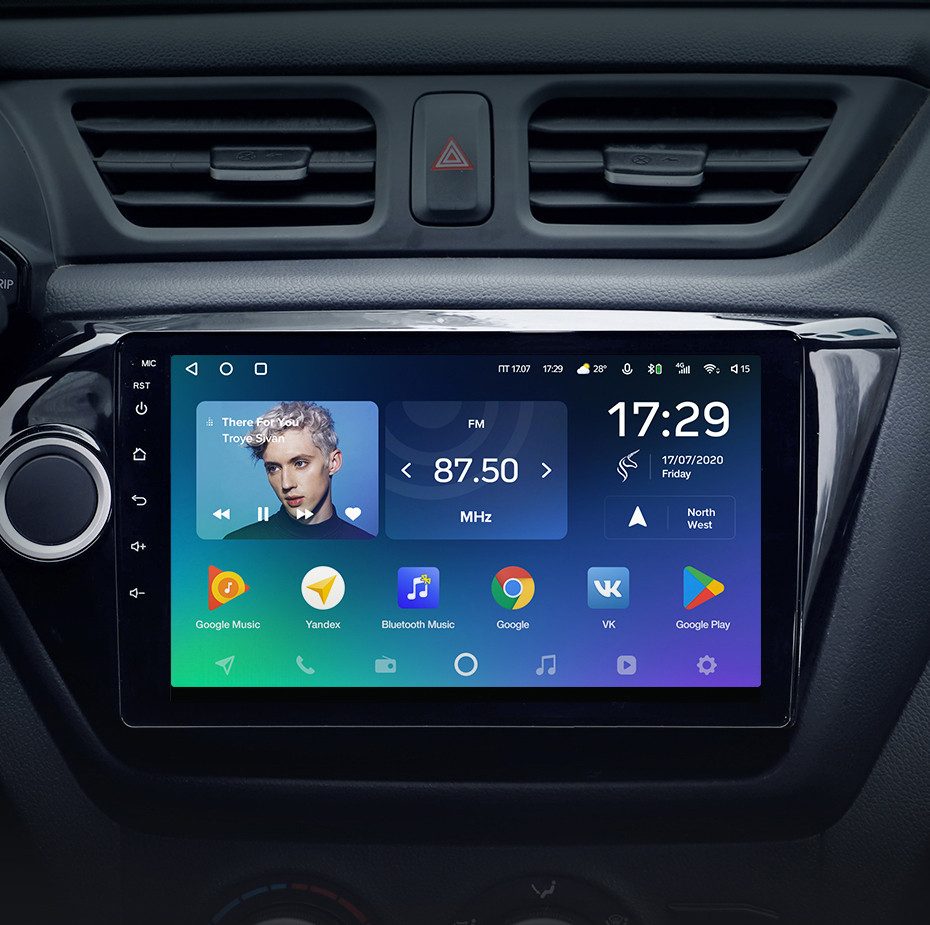

Teyes SPRO Plus
Teyes CC2 Plus
Teyes CC3Нужно ли выпаивать встроенный микрофон при подключении внешнего на 19 и 20 пин?
По некоторым данным нет, встроенный отключается, как и заявлено производителем. Если попробовать позвонить, например через Whatsapp и в это время стучать по встроенному микрофону — то звук если и будет слышно, то слишком отдаленно. Поэтому можно утверждать, что как и заверено производителем штатный микрофон отключается при подключении внешнего.
Если хочется наверняка заблокировать работу встроенного микрофона, то необходимо открутить модуль дисплея и заклеить две дорожки на шлейфе, идущему к сенсорным кнопкам и микрофону:
Головные устройства, выпущенные до ноября 2020 года, имеют встроенный пакет офлайн-карт Китая. Как их удалить?
Описанная процедура, к слову, освободит приблизительно 12Гб памяти на внутреннем хранилище.
- Открываем любой удобный для Вас файловый менеджер;
- Переходим во внутреннее хранилище (/mnt/sdcard/);

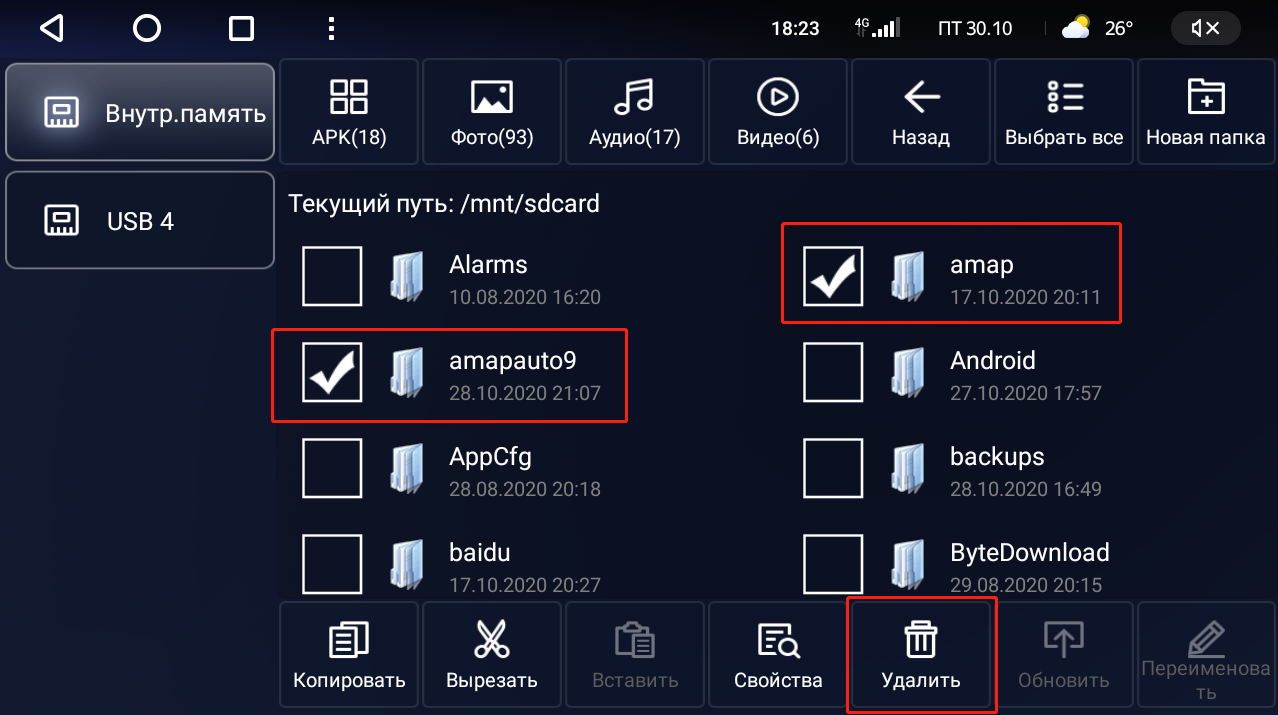

- Находим папки с названием amap и amapauto9:
- Удаляем и проверяем объем свободной памяти.
Можно ли прошить SPRO и CC2 на SPRO+, СС2+ и СС3?
Нет, разная аппаратная начинка. Разные версии андроида.
Можно ли установить моды, темы, улучшения, украшательства, модификации и т.д. от SPRO и CC2?
Нет, другая версия Андроид, другая платформа. Возможно подойдут разработки от других устройство на процессоре UIS7862. Это магнитолы с восьмиядерным процессором и различными разрешениями экрана, начиная от 800х480 и вплоть до 1920х1080. Конкретного названия производителя у них нет, это OEM платформа.

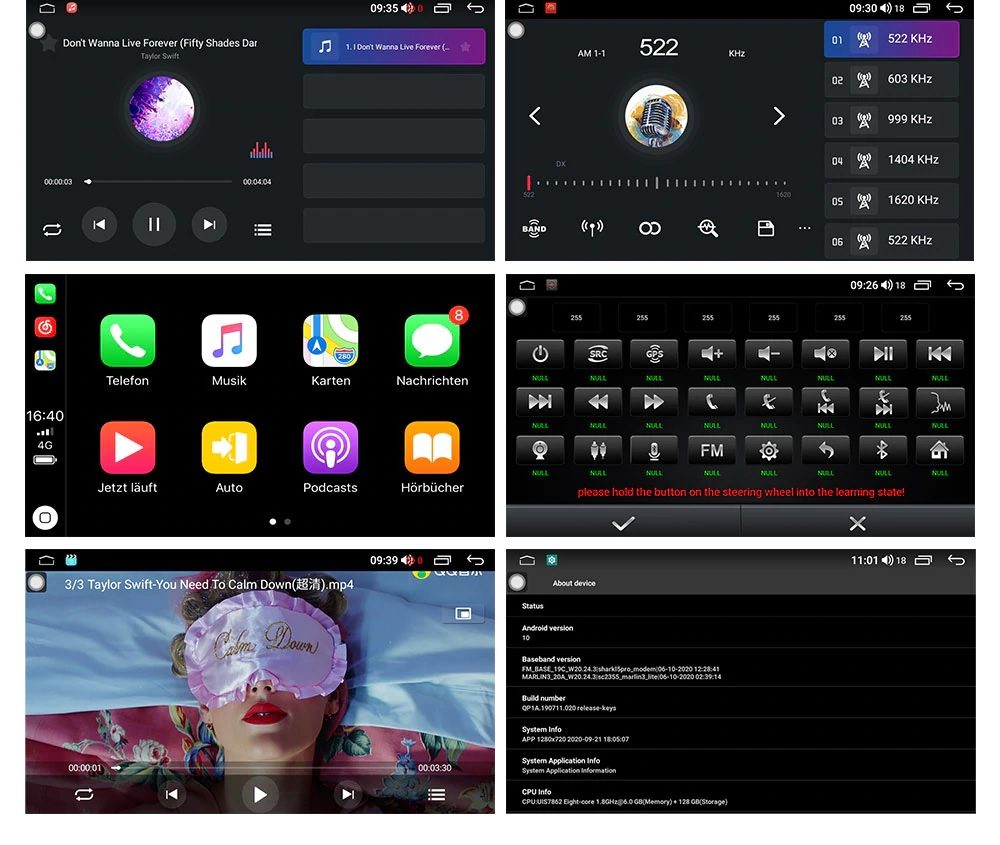

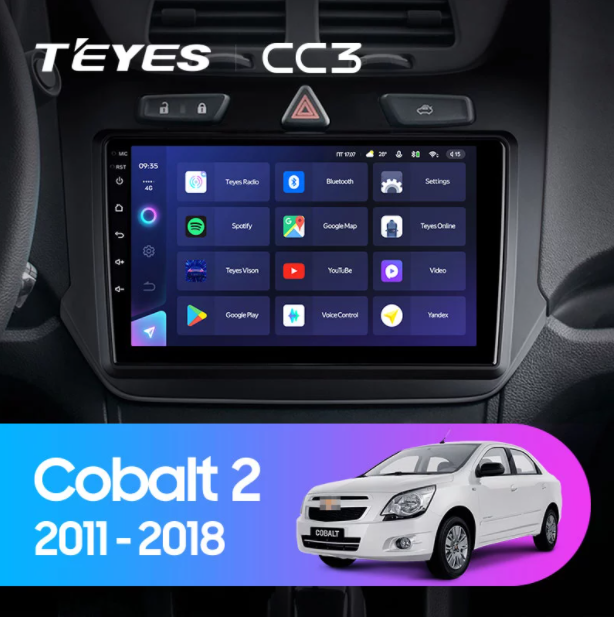

Для понимания, интерфейс этих магнитол выглядит примерно так:
Можно ли ГУ (головное устройство) SPRO+, CC2+ прошить на CC3?
Можно, подойдут прошивки от уважаемого товарища gordgelin.
Какой пароль для входа в Система — Параметры разработчика?
7788, а так же пароль заводских настроек 168.
Как установить сим-карту?
На эту тему у нас написана подробная статья.
Как связаться с тех. поддержкой производителя в России?
Телефон тех. поддержки (г. Новосибирск): 8(383)209–30-93.
Будьте внимательны, часовой пояс +4 часа от Москвы!
Как связаться с тех. поддержкой производителя в Китае?
Связь через мессенджер Whatsapp.
Инженеры Teyes (CC3/CC2+/SPro+)
+8613684964012 (Whatsapp)
+8618929391445 (Whatsapp)
Инженеры Kingbeats:
+8613986672335 (Whatsapp)
Как в ГУ (магнитоле) поставить свою мелодию на входящий?
Создать в корне папку “btring”, туда можно класть ваши рингтоны. Выбор рингтона осуществляется в настройках телефона на ГУ.
Можно ли отредактировать список приложений которые переключаются кнопкой MODE на руле?
Да, можно. Но для этого придется поставить стороннее приложение. В феврале 2021 года вышла новая версия, но она по прежнему остается в статусе беты:
Или проверенная старая версия:
В нем есть подмена приложений, вызываемых кнопкой MODE.
Вместо штатных нужно прописать сторонние приложения, или же штатные но в другом порядке. Названия пакетов можно посмотреть там же в одном из меню.
Изначально на Kingbeats K2+ порядок приложений следующий: Радио — Bluetooth Телефон — Bluetooth Музыка — Музыка — Видеоплеер — Навигатор — и сначала списка.
Для примера сделаем переключение только между Радио и Плеером. Для этого сначала подменим пакет вызова Bluetooth Телефон на Музыку, и теперь после радио шла музыка, а после музыки видеоплеер. Заменяем видеоплеер на радио и всё — мы получили кольцо из двух позиций.
Как добавить свое приложение для выбора Навигации по умолчанию?
Наиболее популярные навигационные приложения есть в данном патче:
Для добавления своего приложения, необходимо поправить текстовый файл NaviFilter в папке TXT данного патча. Просто допишите в его конец название пакета приложения, например info.mapcam.droid или ru.yandex.yandexnavi. При этом не забудьте добавить запятую в конце предыдущего названия, иначе приложение выбора навигации перестанет работать до установки патча с правильным содержимым данного файла.
Инструкция по установке патча:
- Отформатировать любую флешку в FAT32;
- Разархивировать скачанный файл на флешку. В корне флешки должен появится файл “lsec6315update”, а так же папки lsec_updatesh и TXT;
- Подключить флешку к головному устройству;
- Подождать и согласиться с обновлением во всплывающем окне;
- Дождаться установки и после окончания флешку нужно отключить;
- Если после перезагрузки наверху присутствует надпись “ Please contact the seller to activate ”, то просто предоставьте магнитоле доступ в интернет.
Или же воспользуйтесь графической инструкцией от производителя Teyes:
Как отключить синхронизацию контактов Google? (если они удаляются)
Для отключения синхронизации контактов из Google аккаунта необходимо проделать следующие действия:

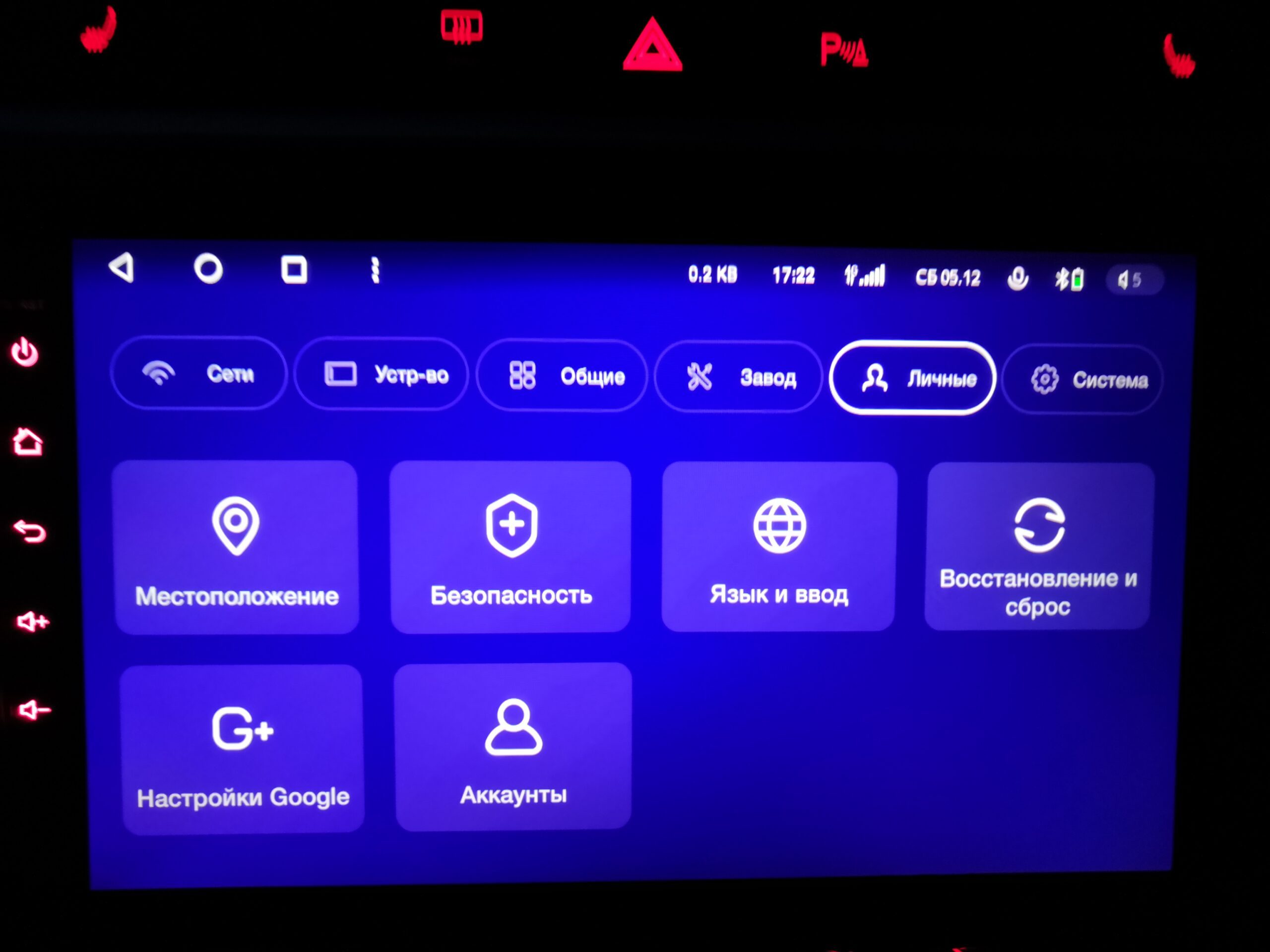

- Зайти в настройки — вкладка личное;

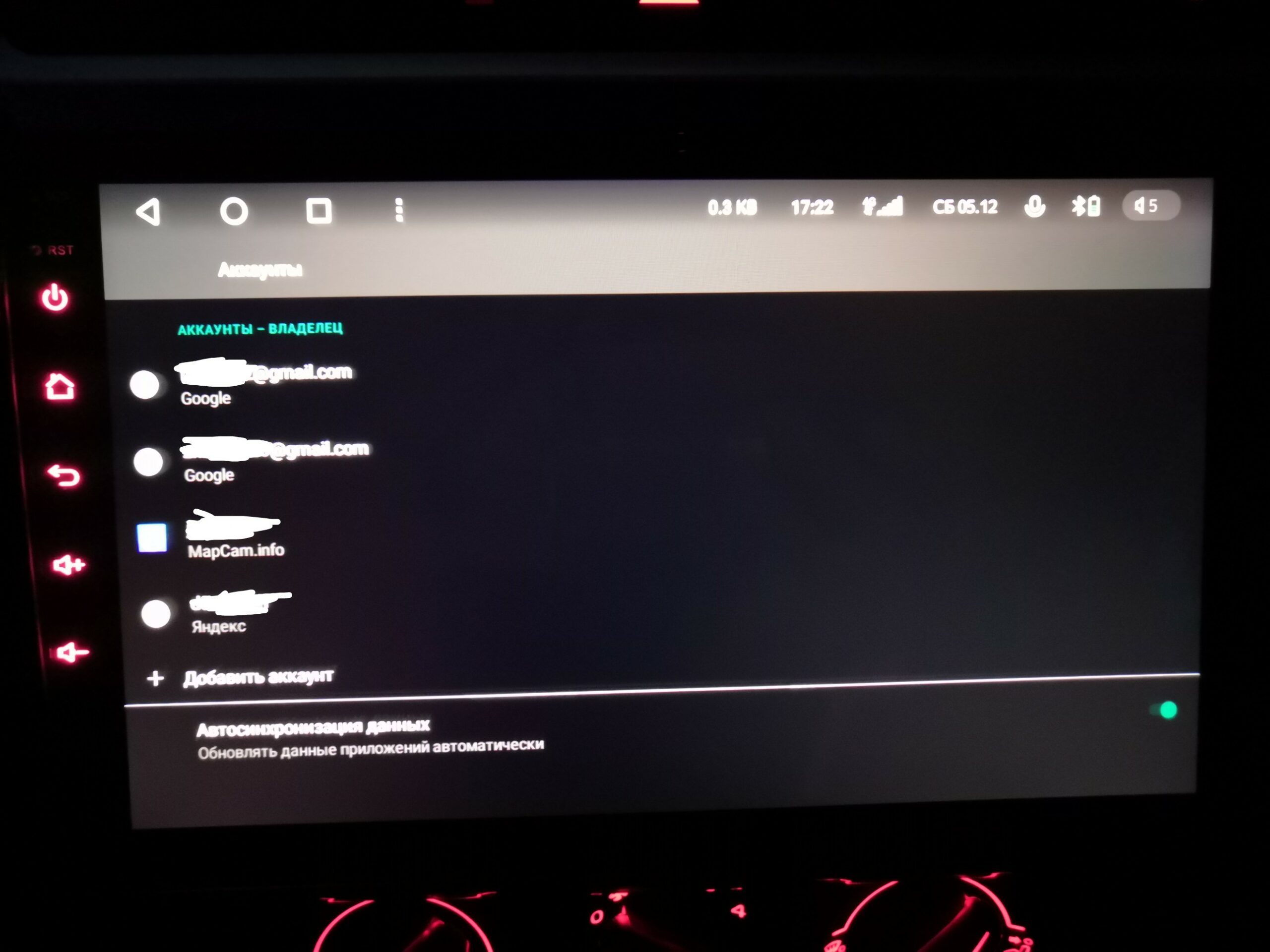

- Выбрать пункт Аккаунты:
- Выбрать необходимый аккаунт:

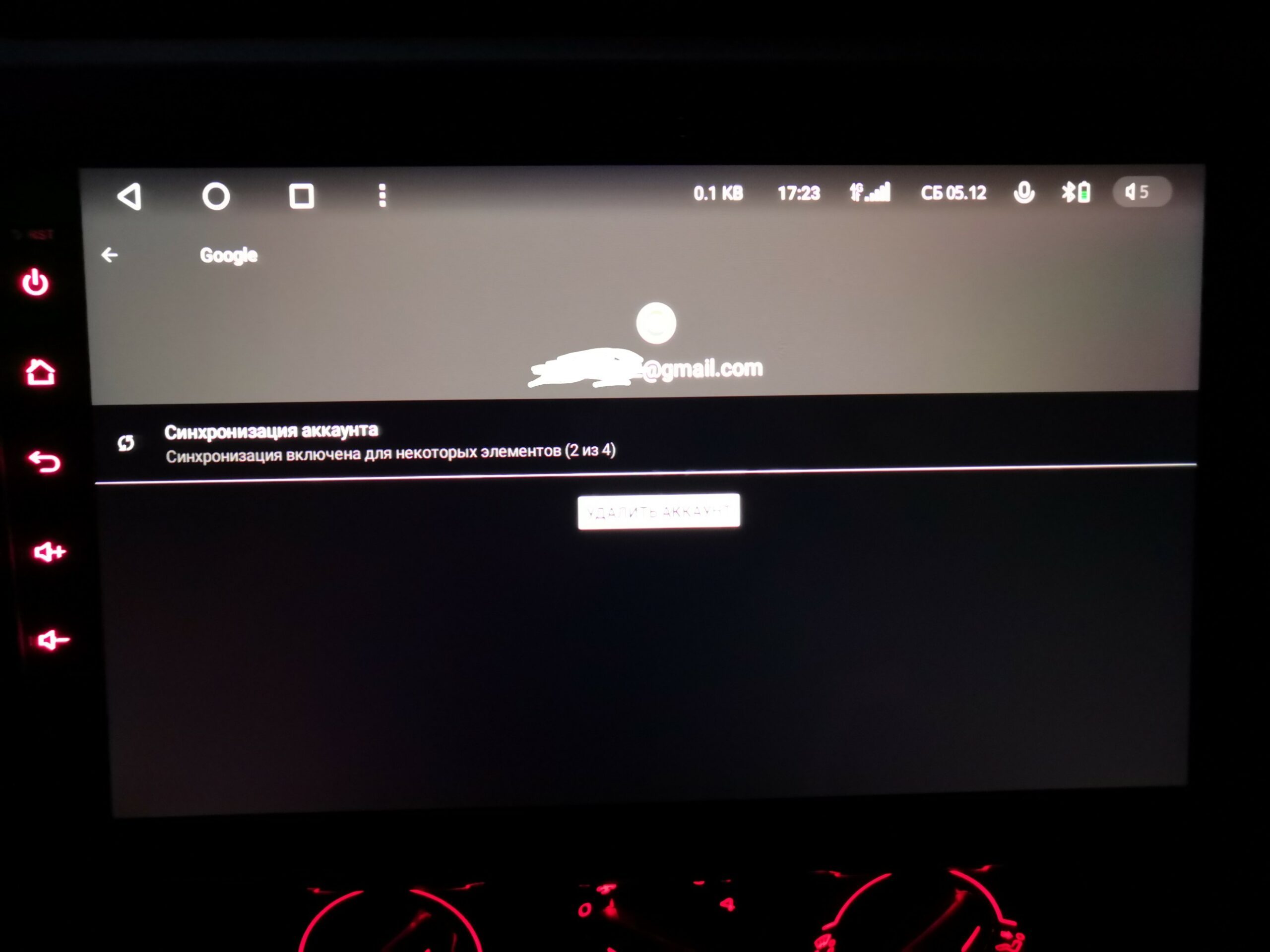

- В самом аккаунте выбрать синхронизация аккаунта:

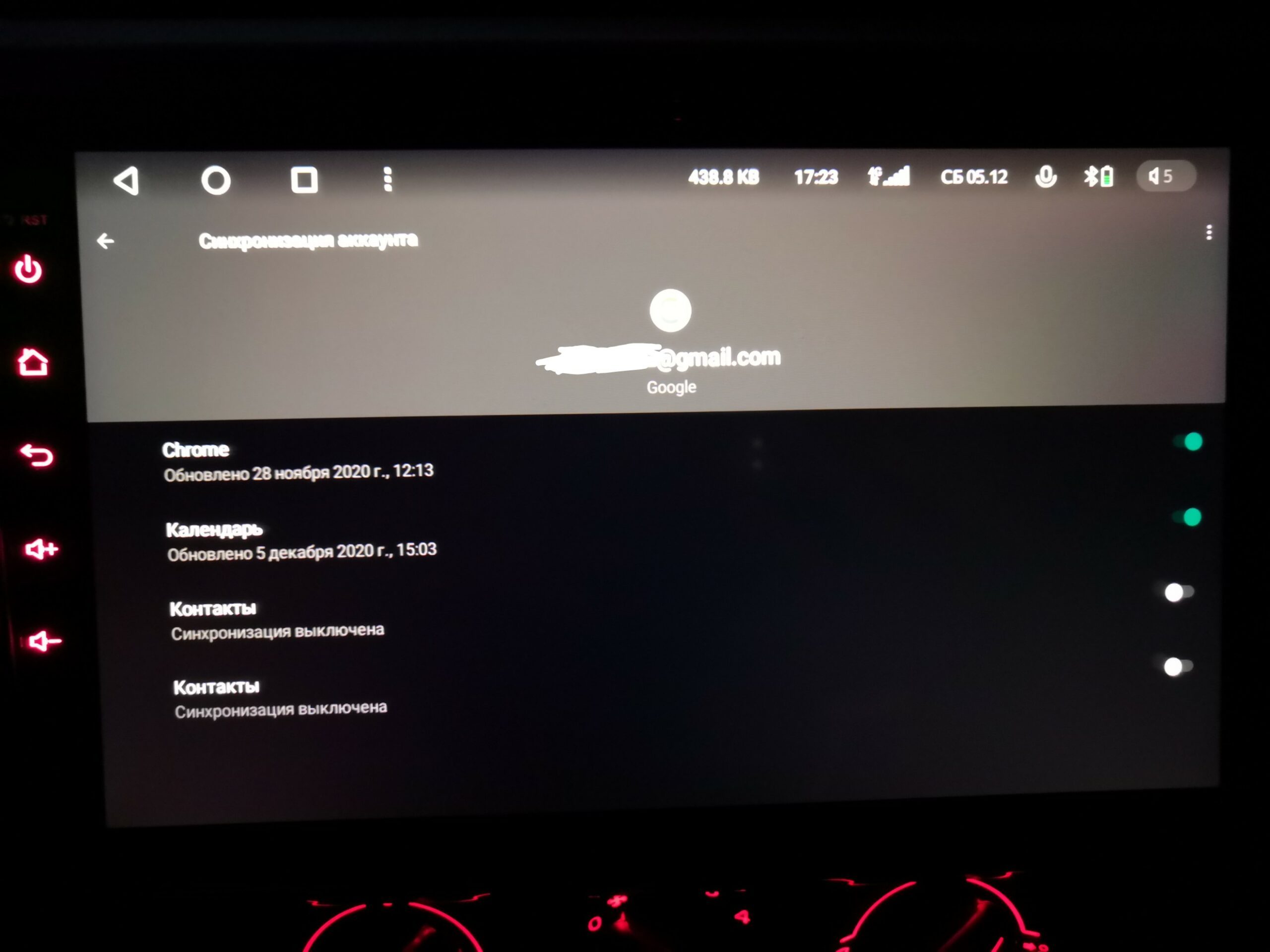

- Выключаем переключатель напротив контакты:
Готово, теперь можно смело удалять контакты на магнитоле и не бояться, что они исчезнут на других устройствах.
Как мне полностью выключить магнитолу кнопкой?
Кнопка Power на лицевой панели, но её длительное нажатие НЕ выключает ГУ, а лишь гасит подсветку экрана и останавливает воспроизведение. Полностью магнитола этой кнопкой не выключается! Остается только обесточивание.
Магнитола со временем начинает тормозить. Что делать?
Вероятнее всего проблема с перегревом. Если у вас версия ГУ без активного охлаждения (вентилятора на радиаторе сзади), то имеет смысл сделать доработку магнитолы.
Моя машина заявлена как поддерживаемая CAN-Bus адаптером, но ничего не работает
Если проблемы с подключением отброшены, то стоит обновить прошивку CAN-модуля и произвести настройку под конкретный автомобиль.
Как заменить логотип (эмблему) при включении?
При установке магнитолы в автомобиль она упирается и не хватает буквально нескольких миллиметров
Магнитола не уходит в сон и разряжает АКБ автомобиля за несколько дней
Сенсорный экран странно себя ведет — нажатия верх ногами или вообще перестал реагировать вместе с кнопками
Если повезет, то можно отделаться повторной калибровкой тач-скрина.
Как сделать скриншот?

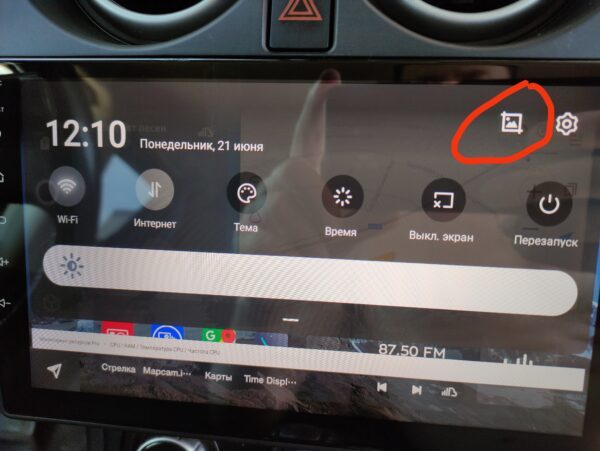

Для того, чтобы сделать снимок экрана нужно вытянуть шторку полностью вниз. Тогда появится соответствующая кнопка:
Как изменить плеер на главном экране на свой?
Изменить плеер и его виджет в стандартном лаунчере можно с помощью MusicProxy.

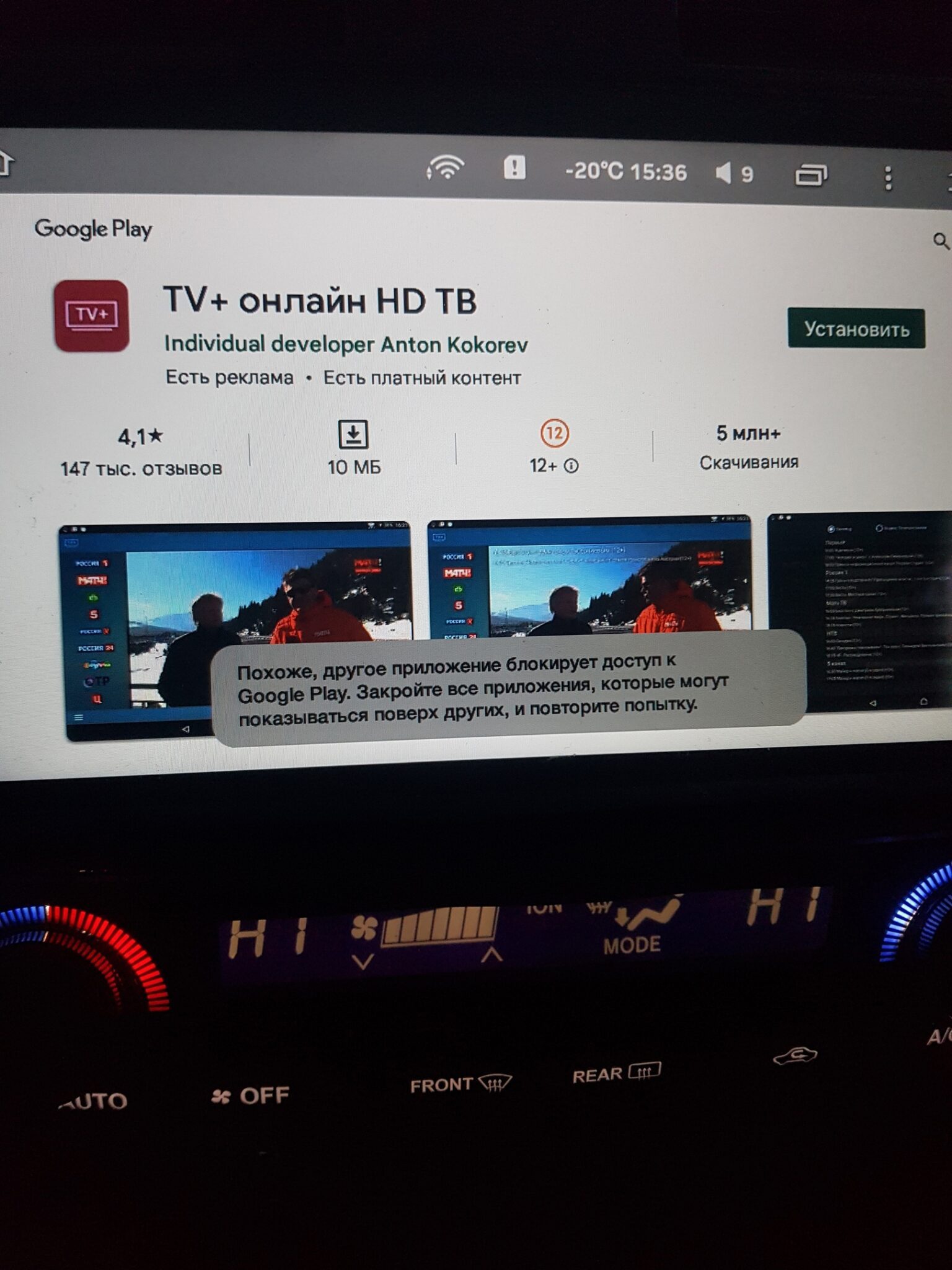

Ошибка Google Play — Похоже, другое приложение блокирует доступ к Google Play.
Обычно помогало перезагрузить магнитолу, но сейчас удалось локализовать причину. Проблема в приложении Автомобиль. Отключаем его по пути: Настройки — Устройство — Приложения — Расширенные настройки — Специальный доступ — Поверх других приложений — Автомобиль. Запрещаем ему отображаться поверх других окон и проблема исчезнет.
Один ответ к «Часто задаваемые вопросы (FAQ) по магнитоле Teyes CC2+/SPro+/CC3/K2+»
Мазда сх7 2007 года, кан бус хиворд, магнитола тейс сс2+. Не видит РБК машины, кнопки руль работают. Так же при включении радио пропадает звук в остальных приложениях, приходится менять протокол юсб с перехагрузкой. И так постоянно после каждого включения радио.
