Tft lcd color monitor схема подключения

4,3 дюйма мониторчики и небольшой колхозинг.

На одном из объектов, который я обслуживаю, есть некоторое количество видеодомофонов, штук так 12. Часть куплена мню, в основном это известные всем Commax, но есть и менее известные Кенвеи, которые как и Гарди передраны с Коммакса. Передраны обычно почти один в один, но тонкости как всегда кроются в мелочах.
Коммаксы это довольно хорошие мониторы, я стараюсь применять именно их, но часть мониторов уже была Кенвей, и люди к ним привыкли, когда погасли первые несколько мониторов, я заменил их на такие же. У Кенвея есть особенность, открывание двери без снятия трубки, людям это было удобно. Можно было купить Коммакс и переделать, но тогда терялась гарантия и я не стал этого делать. Но у Коммакса стоят более качественные кинескопы и они служат дольше.
А так как мониторы установлены не в домашних условиях и за сутки они включаются более 50-100 раз, то у Кенвеев через примерно полтора-два года начинает умирать кинескоп. Менять опять мониторы было довольно накладно и я решил часть мониторов переделать под ЖК экран.
Пообщавшись с товарищем lolipop, я узнал габаритные размеры матрицы (за что ему отдельное большое спасибо), место под установку было 108мм, замер матрицы обозреваемых мониторчиков был 105мм, почти впритык, но я решил рискнуть.
Заказал сразу 5 штук (так было чуть дешевле) и стал ждать.
Пришли они примерно за три недели, шли с треком. Буквально пару дней назад я забрал с почты довольно большой пакет.
Внутри было пять одинаковых коробочек. Упаковано было как то слабовато, но все доехало в целости и сохранности.

Внутри каждой коробочки был собственно монитор, упакованный в пакетик с защелкой, кабель питания и инструкция. Вот такой скромный набор. Коробочка довольно большая и крепкая, в такую коробочку, при желании, можно было упаковать пару мониторчиков.

В инструкции ничего особенно интересного я не увидел.
Указаны технические характеристики, и схема подключения.
Мониторы имеют разрешение 480х272, формат 16х9, конечно мне гораздо удобнее было бы применить 4х3, но подходящих моделей я не нашел, но об этом позже.

Сами мониторы имеют довольно аккуратный вид, какие либо надписи отсутствуют, нет даже подписей на кнопках управления.

Здесь я решил сделать их групповое фото. докупить еще 4 монитора и можно сделать маленькую видеостену 🙂

В инструкции было указано потребление 3 Ватта, на самом деле оно в 1.5 раза меньше. Кстати потребление не зависит от яркости экрана, что говорит о том, что подсветка всегда работает на неизменной мощности.

В дежурном режиме монитор потребляет еще меньше, всего 0.6 Ватта. Хотя на мой взгляд это довольно немало для такого режима.

Внутри почти пусто. Собственно матрица в корпусе из жести и маленькая платка, размером со спичечный коробок. В качестве процессора применен AMT630, который является микросхемой, включающей в себя все необходимые узлы обработки видео и управления матрицей, снаружи находится только ЕЕПРОМ и два ШИМ контроллера питания, насколько я понял, один для собственно процессора, второй для питания подсветки. В качестве основного ШИМ применена XL1509. Так же внутри находится плата с кнопками. Подключение двухпроводное, каждая кнопка замыкает эти два провода через определенный резистор, 1 — 2 — 4.7 КОм.

Наружные размеры корпуса монитора — 122х72х15мм без учета ножки.
Размеры самой матрицы естественно поменьше. Даташит на матрицу.
Длина 105мм

Толщина меньше трех миллиметров, матрица очень тонкая (и это с учетом металлического корпуса.

Дальше я изначально планировал разместить фото экрана с различных ракурсов, но нормальные фото сделать не получилось (если очень необходимо, то могу добавить), потому просто опишу.
Наилучшее изображение спереди, сверху/слева/справа — немного пересвечивает, но терпимо, самое худшее для меня было то, что если смотреть снизу, то изображение темнеет, а мне как раз смотреть надо снизу (особенности установки конкретных видеодомофонов), печально.
В целом изображение четкое, но яркость не сказал бы что очень большая, хотелось бы поярче.

Плавно я подошел к переделке видеодомофонов Кенвей, думаю что данная переделка подходит и к Коммаксам и к Гарди (и ко многим похожим), так как все они практически одинаковые, часто даже совпадают цвета проводов.
Собственно прототипами для всех этих копий послужили очень распространенные commax DPV-4hp и Commax DPV-4MT. Ввиду удачной конструкции их копировали все кому не лень, наверняка многие читатели видели такое мониторы (и их модернизированные варианты) в квартирах и офисах. Переделывать я буду модель, которая копировалась с commax DPV-4hp.

Так выглядит монитор до переделки. Видно что яркость очень маленькая, я уже поднимал яркость регулировками, но со временем она опять упала, а заниматься экстримом типа поднятия напряжения накала совсем неохота, тем более что после этого он врядли долго протянет.

Внутри данный монитор выглядит весьма напичканным, кстати здесь видно, что без переднего стекла яркость стала побольше, пластик тонированный, с одной стороны это красиво, но с другой съедает некоторую часть яркости экрана.

Новый LCD экран я аккуратно вынул из корпуса монитора, он по периметру был приклеен через двусторонний скотч. Вынимал, аккуратно поддевая плоской отверткой, главное не делать резких рывков. если корпус потом не нужен, то можно сначала отодрать переднюю пленку, закрывающую всю переднюю панель, а только потом вынимать экран. Так как мне было жалко портить корпус, то я этого не делал.
После извлечения экрана из корпуса, я его на всякий случай проверил. Все работает, можно приступить к переделке.

Экран входит в корпус нормально, но слева и справа есть крепежные отверстия, они не дают экрану стать на свое место.

Выше я писал, что у нового экрана не очень хорошая яркость при взгляде снизу, потому я решил его установить под небольшим углом. Потому крепежные стойки я не удалял полностью, а надрезал их немного под углом, слева больше, справа меньше.
Если на экран обычно смотрят прямо или сверху, то проще удалить эти стойки полностью.

Так как новый экран имеет соотношение сторон 16х9, то он уже предыдущего, и что бы не была видна металлическая окантовка, то я заклеил ее черной изолентой (использовал что было под рукой, потому как вариантов довольно много).

Провода, идущие к плате я сначала отрезал, и думал допаивать к ним родные от домофона, но потом получилось аккуратно снять термоклей и припаять провода как положено, к контактным площадкам платы, на фото провода пока просто обрезаны. Если не уверены, то лучше не рисковать и припаиваться к таким небольшим кусочкам.

Вставил экранчик в домофон, сначала закрепил по бокам небольшими шурупчиками (можно использовать шурупы, которыми скреплялся корпус LCD монитора), они держат не очень крепко, потому дополнительно зафиксировал термоклеем. Да, можно сказать что конструкция получилась не особо разборная, но если этот экран все таки выйдет из строя, то ремонтировать в нем особо и нечего, потому проще вынуть его при помощи ножа или бокорезов, но надеюсь это не понадобится.

Фото процесса установки клавиатуры управления я забыл сделать, но принцип ее установки очень прост, три отверстия 4 мм с расстояние 12.6мм друг от друга, сами кнопки немного укоротил по длине, плату посадил так же на термоклей. Я разместил плату на правой части домофона, но это непринципиально, правильнее было бы разместить ее снизу, но просто в моем случае это было неудобно для использования.
От платы идет два провода, если даже их перепутаете, то ничего страшного, кнопка + ближайшая к месту припайки проводов к плате.

Откладываем в сторонку часть домофона с экраном и начинаем разбираться со второй стороной.
На фото отмечены 2 разъема, которыми плата со старым экраном соединяется с платой управления. Разъем 1 — разъем управления (громоксть и дежурный режим), разъем 2 — питание и видео.

Отсоединяем их и обрезаем (желательно не совсем под корень, что бы потом можно было посмотреть цвета проводов. Я думаю что цвета во всех этих мониторах одинаковы, но лучше перестраховаться.
Плата крепится по трем сторонам, кроме левой верхней стороны.

Подключение проводов к плате старого модуля монитора.
Я не захотел оставлять переключатели, так как переключатель яркости уже не нужен, дежурный режим всегда включен, а громкость всегда стоит на минимуме.

На кабеле управления я соединил провода включающие дежурный режим. Провода регулировки громкости я не соединял, и один провод сделал чуть короче второго, что бы не замыкали.
Красный и синий отвечают за включение дежурного режима, желтый и белый за включение повышенной громкости звонка.

После этого изолировал эти места при помощи термоусадочной трубки, второй кабель просто зачистил и залудил.

После этого кабель управления свернул покомпактнее и стянул стяжкой. Сигналный кабель припаял к плате нового экрана.
При этом Красный провод — Общий, Синий — Видео, Желтый — Питание. Вот такая оригинальная цветовая маркировка, не перепутайте.

А вот так выглядит монитор после переделки, мне кажется получилось даже аккуратнее, чем было.

Пробуем, что же у нас получилось. Подключена та же камера, с которой я пробовал в самом начале, даже направлена примерно туда же.

А сейчас отличие, теперь домофон стал цветным, правда без замены переговорной панели, или хотя бы камеры в ней, на цветную, этого не увидишь.
Потому пробую на первой попавшейся под руку цветной камере.

Для теста использовалась камера Panasonic.

Если коротко, то на мой взгляд переделка удалась, есть замечание только в не очень большой яркости нового экрана, я ожидал большего. Но надеюсь что такой вариант будет работать надежнее старого кинескопа.

Есть у меня запас разных домофонов, в том числе и вариант Кенвей с цветным экраном.
Очень хотел найти похожий экран, но как то не попался, может кто видел, киньте ссылкой.

Кстати фирменный экран имеет рамку, для закрепления в корпусе (на те две стойки, которые я укорачивал). Масса экрана раза в 2 больше чем масса обозреваемого мониторчика с корпусом, металл рамки примерно в миллиметр толщиной, не жадничали.

Плата так же внушает, правда часть платы занимает инвертор CCFL лампы подсветки.
В конкретно этом мониторе выгорел видеопроцессор из-за молнии. И если в обычном мониторе можно было заменить несколько недорогих деталей, то здесь все уже сложнее.

Размеры диагонали родного цветного экрана чуть меньше, чем у того, что купил под переделку.
Но из-за того что экран 4:3, то площадь больше.

А это небольшая часть коллекции, слева внизу переделанный монитор, остальное — последствия гроз, внутри местами испарившиеся дорожки, горелые процессоры и т.п. (правда у одного монитора даже удалось запустить экран).

Резюме.
Плюсы —
Все 5 мониторчиков работают.
Качество изображения отличное, даже не увидел битых пикселей.
Экраны из этих мониторов вполне подходят для переделки видеодомофонов.
Цена вполне доступная.

Минусы.
На мой взгляд яркость могла бы быть и побольше, но может это я придираюсь.

Надеюсь, что мой обзор будет полезен. Пожелания, вопросы и замечания складывайте ниже.

Я решил продолжить традицию, и выложить еще один небольшой рекламный ролик. Возможно кому то поднимет настроение.
Мужчины, помогайте своим женщинам, им без вас тяжело.

Источник

Автомобильный 7-дюймовый TFT LCD цветной монитор с двумя видеовходами

Предлагаю вашему вниманию обзор универсального (автомобильного) 7-дюймового TFT LCD цветного монитора с двумя видеовходами и универсальным крепежом…

7 Inch TFT Color LCD Dual-Input Car Monitor with Remote Controller

Description:
Color: Black
Resolution: 480 x 234(RGB)
System: PAL / NTSC
Voltage: 12V
Power:≦7 W
Operating Temperature:-20°C

+ 50°C
Scan Frequency:2
170 degree adjustable angle.
Touching key operating.
Language: Chinese / English
Video: Two-way Video Input
7″ TFT Color LCD 16:9 Screen
Car reversing backsight surveillance.
Remote control,strong shock resistance,adjustable stand,adjustable image brightness,color and contrast.
Backlight function,automatic image switching to left or right monitoring.

Package Included:
1 x 7″ LCD Car Monitor
1 x Remote Controller
1 x Connecting Cable
1 x English User Manual

Технические характеристики:
Диагональ — 7″ 16:9
Разрешение экрана — 480 x 234(RGB)
Напряжение питания — 12В
Два видео входа
Поддержка PAL/NTSC с автоматичеким переключением.

Размеры:
Экрана (Ш/В/Г) — 170/110/20 мм
Корзины (Ш/В/Г) — 190/133/25 мм
Сам монитор весит 250гр

Комплект поставки в красочной картонной коробке весом 670гр что приехал ко мне:
Монитор с несъемными проводами подключения
Подставка под монитор
Корзинка для крепления корпуса монитора
Импульсный блок питания на 12В

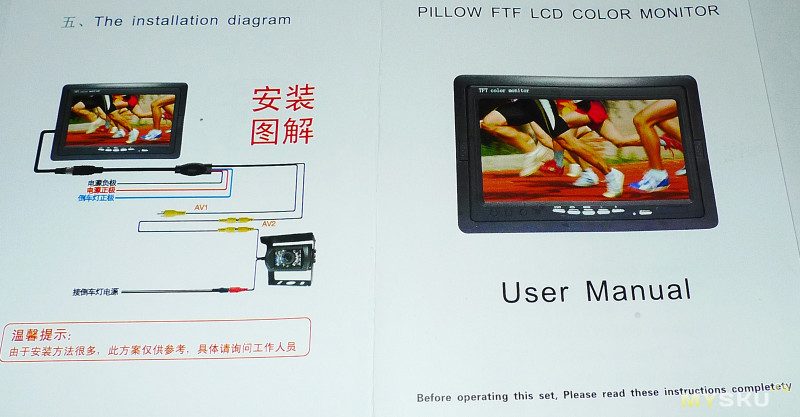

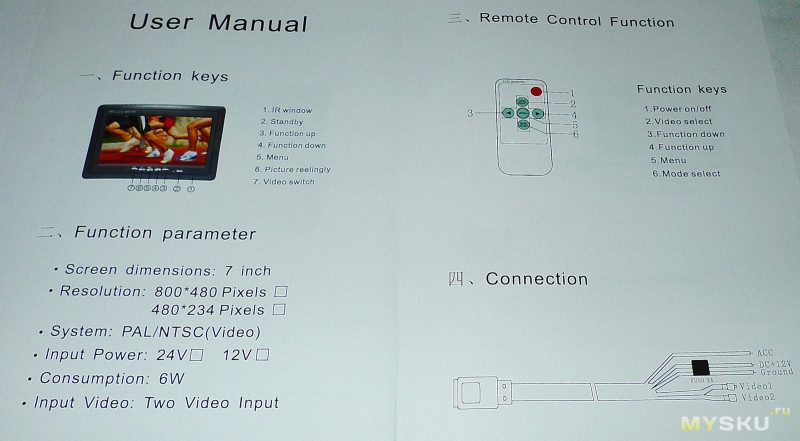

Инструкция

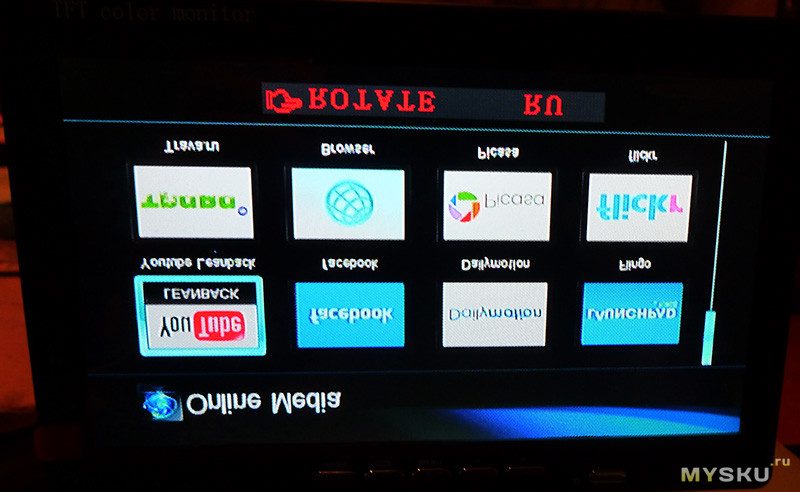

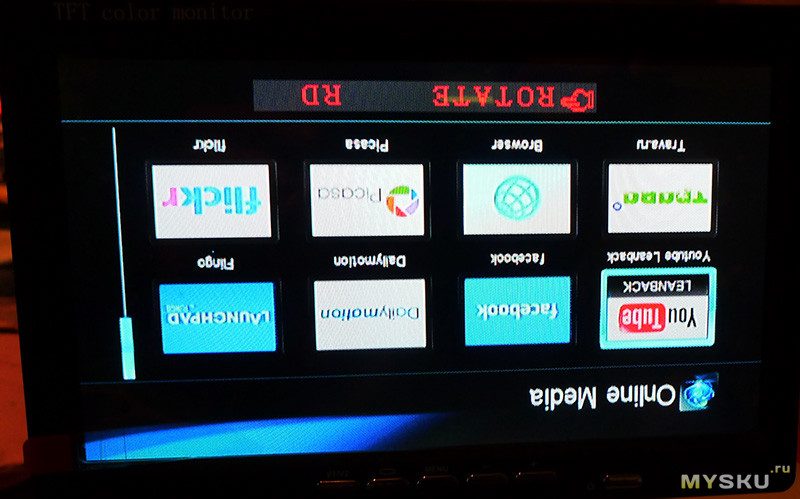

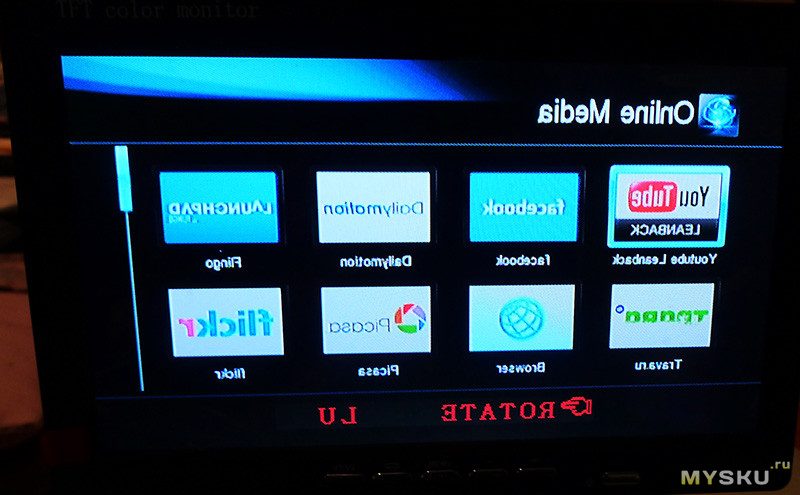

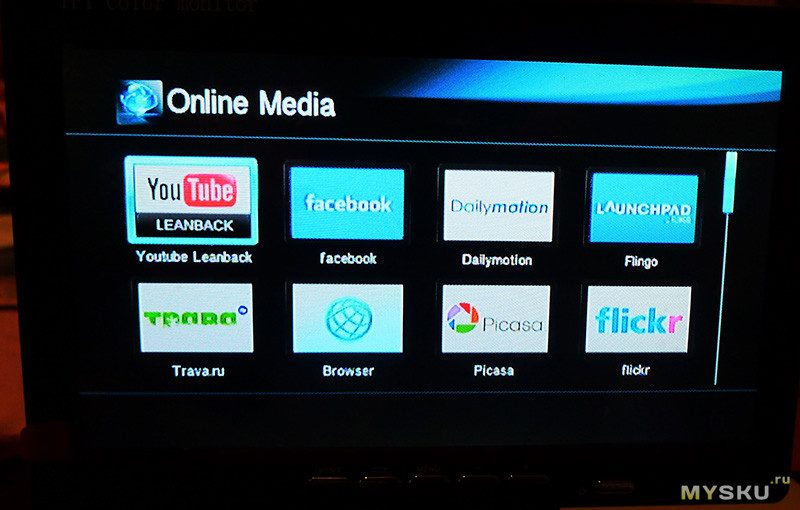

Доступные режимы поворота изображения, кнопкой на панели или через меню монитора




Итог.

Плюсы
Качество изображения вполне приличное для своей цены и предназначения, битых пикселей не обнаружил
Универсальный крепёж монитора в комплекте

Минусы.
Небольшие углы обзора по вертикали

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Источник

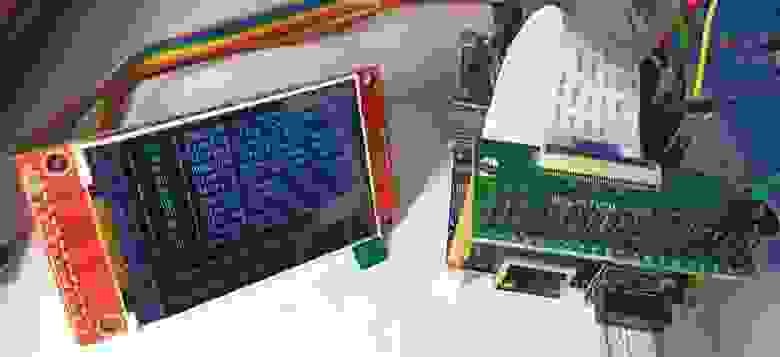

Подключаем дисплей SPI LCD ILI9341 к одноплатному компьютеру Banana Pi BPI-M64 или любому другому на ОС Armbian

Пост содержит инструкцию как подключить TFT-LCD дисплей на популярном контроллере ILI9341 к одноплатному компьютеру на ОС Armbian с помощью дерева устройств (Device Tree overlays) без танцев с бубном. В сети Интернет много материала как подключать различные LCD экраны к Raspberry Pi. Но что если у вас нет Raspberry Pi, а хочется подключить недорогой LCD экран на SPI интерфейсе? Все что вам необходимо, это любая плата с поддержкой ОС Armbian. В каталог поддерживаемых плат ОС Armbian входят платы: Asus, Pine64, Hardkernel, Orange Pi, Banana Pi, и т.д. На данный момент в каталоге более 114 моделей плат, объявлена поддержка различного оборудования из коробки. Доступны для подключения: 4G/LTE модемы, USB Wi-Fi, USB Bluetooth, USB Ethernet, сканеры DVB-тюнеры и т.д. К всем этим платам можно легко подключить SPI LCD дисплей ILI9341, как это реализовать прошу под кат.

Преамбула

Многие одноплатные компьютеры снабжены HDMI выходом, но подключение полноценного дисплея с поддержкой HDMI входа достаточно дорогое удовольствие для небольшого проекта. В особенности, если необходимо реализовать минимальный функционал взаимодействия с пользователем, терминал распечатки документов, вывод текущего статуса работающего приложения. Для подобных задач можно использовать символьные дисплеи LCD HD44780 на интерфейсе I2C, они достаточно дешевы и удобны. Но в тоже время сильно ограничены в функциональности, на эти экраны невозможно вывести консоль Linux и нативный UI приложения, вдобавок площадь LCD экрана нельзя использовать как панель ввода информации. Для решения этих задач прекрасно подойдут LCD экраны на SPI интерфейсе, дисплей диагональю 3.5 дюйма с резистивным слоем можно приобрести за 9.57$ (включая доставку). На LCD экран можно выводить консоль Linux и подсистему X11. Таким образом, использование SPI LCD является лучшим вариантом по соотношению функциональности к стоимости.

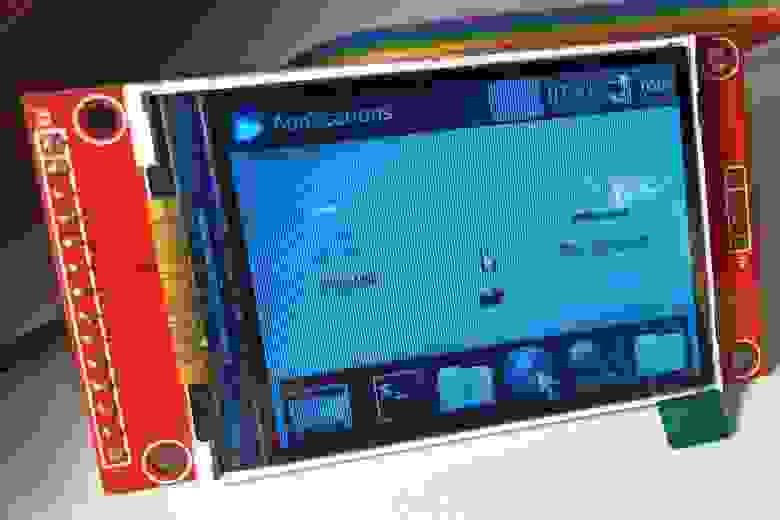

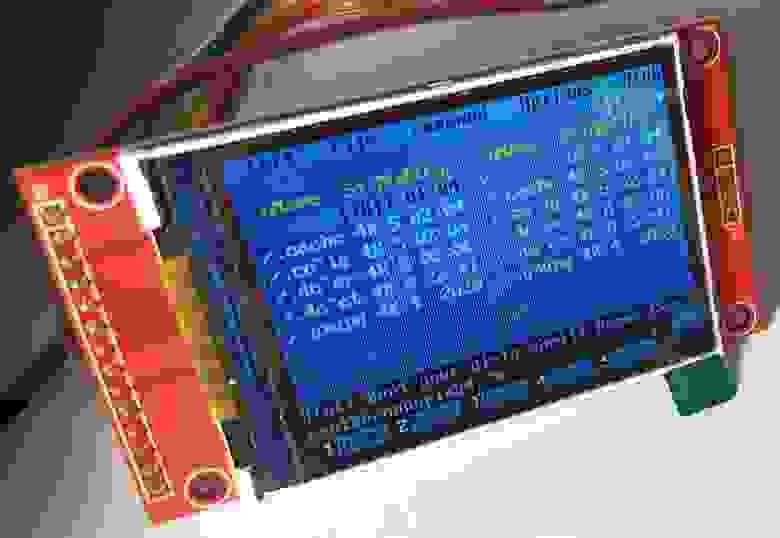

Дисплей ILI9341 2.2 inch 2.2″ SPI TFT

Контроллер ILI9341 предназначен для управления TFT панелью. Под контроллер ILI9341 поставляются панели диагональю от 2.2 до 3.2 дюймов, разрешение 240×320, к некоторым LCD добавляют резистивный слой.
К одноплатному компьютеру Banana Pi BPI-M64 будем подключать модуль SPI LCD ILI9341 диагональю 2.4 дюйма без резистивного слоя.

Рассмотрим характеристики и распиновку SPI LCD ILI9341 2.4 inch

  • 2,4-дюймовый цветной экран, поддержка 65K цветов
  • разрешение 320X240
  • интерфейс подключения SPI
  • доступен слот для SD-карты
  • питание модуля 3.3V

5V

  • Напряжение управления логикой 3.3V(TTL)
  • Контакты подключения LCD

    Number Pin Label Description
    1 VCC 5V/3.3V power input
    2 GND Ground
    3 CS LCD chip select signal, low level enable
    4 RESET LCD reset signal, low level reset
    5 DC/RS LCD register / data selection signal,high level: register, low level: data
    6 SDI(MOSI) SPI bus write data signal
    7 SCK SPI bus clock signal
    8 LED Backlight control, high level lighting,if not controlled, connect 3.3V always bright
    9 SDO(MISO) SPI bus read data signal, if you do not need to the read function, you can not connect it

    Для управления подсветки используется контакт номер 8 — LED. Максимальное напряжение 3.3V соответствует максимальной яркости от общего питания VCC. Если необходимо задать 50% яркости экрана, то на LED необходимо подать напряжение в 1.65V. Для программного управления яркости подсветки необходимо контакт LED подключать к аналоговому выходу GPIO на одноплатном компьютере. В случае наличия только цифровых выходов, доступна лишь возможности включить или полностью выключить подсветку экрана.

    Исходя из характеристик LCD экрана предъявляются следующие требования к одноплатному компьютеру:

    • наличие SPI интерфейса
    • напряжение логики на контактах 3.3V (большинство плат)
    • потребуется еще два (RESET, DC/RS) свободных контактов GPIO

    Что ты за зверь Armbian и какой одноплатный компьютер необходим

    На странице armbian.com/download представлено большое количество разнообразных одноплатных компьютеров. С точки зрения удобства подключения, лучше выбирать плату с 40-контактным разъемом GPIO совместимым с Raspberry Pi 3. Например, если подключать SPI LCD ILI9341 2.4 inch к плате Banana Pi BPI-M64 и Orange Pi PC, то номера физически подключаемых контактов GPIO будут совпадать (не путать с названиями контактов процессора, они будут различны, далее потребуется для конфигурирования). В случае если одноплатный компьютер будет построена не на процессоре Allwinner, то возможно потребуется изменять больше параметров в файле: sun50i-a64-spi-ili9341-led-always-on.dts (будет далее по тексту).

    Armbian — это самый популярный дистрибутив Linux, предназначенный для одноплатных компьютеров построенных на ARM процессоре, список поддерживаемых плат огромен: Orange Pi, Banana Pi, Odroid, Olimex, Cubieboard, Roseapple Pi, Pine64, NanoPi и др. Дистрибутив Armbain основан на Debian и Ubuntu.

    После явления миру Raspberry Pi, китайские производители решили тоже влиться в движение Open Hardware Source, и сделали много разнообразных плат. Но программная поддержка была крайне слабой, для решения данной проблемы зародился проект Armbian. На данный момент Armbian уже исполнилось 7 лет, поддерживается 114 моделей плат, объявлена поддержка различного оборудования из коробки. Доступны для подключения: 4G/LTE модемы, USB Wi-Fi, USB Bluetooth, USB Ethernet, сканеры DVB-тюнеры и т.д.

    Для запуска Armbian на одноплатном компьютере необходимо загрузить образ с сайта, затем скопировать его на microSD карту, с которой в последствие нужно будет загрузиться. Если на плате размещена eMMC память достаточного объема, то через утилиту armbian-config, операционная система легко переносится с microSD карты на eMMC память вместе с загрузчиком.

    Создание IoT-проекта с использованием Armbian в отличие от Raspberry Pi, позволяет выбирать платы различающие по производительности, и набора периферии. Например, на всех версиях Raspberry Pi размещен только один Ethernet порт. Но если требуется сделать маршрутизатор с несколькими Ethernet портами, то из списка поддерживаемых плат Armbian подойдут модели: Helios64, Espressobin, Bananapi R2, и т.д.

    Поддерживаемые SoC

    • Allwinner A10, A20, A31, H2+, H3, H5, H6, A64
    • Amlogic S805 and S905 (Odroid boards), S802/S812, S805, S905, S905X and S912 (fork by @balbes150)
    • Actionsemi S500
    • Freescale / NXP iMx6
    • Marvell Armada A380
    • Rockchip RK3288/RK3328/RK3399
    • Samsung Exynos 5422

    Схема подключения SPI LCD ILI9341 2.4 inch к Banana Pi BPI-M64 (порт GPIO Raspberry Pi 3)

    SPI интерфейс LCD экрана подключаем к SPI1 на Banana Pi BPI-M64. Контакты CS, RESET, DC/RS можно подключать к любым цифровым выводам.

    Таблица контактов подключения:

    Номер LCD Метка LCD Номер контакта на Banana Pi BPI-M64 (порт GPIO Raspberry Pi 3)
    1 VCC 1 или 2 (если необходима максимальная яркость, то контакт №2 на 5V)
    2 GND 39, или любой другой Ground
    3 CS 24
    4 RESET 18
    5 DC/RS 22
    6 SDI(MOSI) 19
    7 SCK 23
    8 LED 1 или любой свободный GPIO на 3.3V
    9 SDO(MISO) 21

    Если контакт LED подключать к цифровому выводу GPIO, то для включения подсветки вручную потребуется подавать логическую «1» — для включения или «0» — для выключения экрана.

    Схема подключения SPI LCD ILI9341:

    Одноплатный компьютер Banana Pi BPI-M64

    Banana Pi BPI-M64 — это 64-битный четырехъядерный мини-одноплатный компьютер, поставляемый как решение с открытым исходном кодом. Ядром системы является процессор Allwinner A64 с 4-мя ядрами Cortex-A53 с частотой 1.2 ГГц. На плате размещено 2 ГБ DDR3 SDRAM 733МГц оперативной памяти и 8 ГБ eMMC.

    Самое главное для успешного подключения SPI LCD необходимо знать название контактов для SPI интерфейса, их номер и название зависит от модели процессора. Для решения этой задачи необходим Allwinner A64 Datasheet. На Wiki-странице Banana Pi BPI-M64 представлена распиновка 40-контактного разъема GPIO, из которого мы узнаем название контактов: PD2, PD3, и т.д.

    40 PIN GPIO of Banana pi BPI-M64
    GPIO Pin Name Default Function Function2:GPIO Function3
    CON2-P18 PD4 PD4
    CON2-P19 SPI1-MOSI PD2 UART4-TX
    CON2-P21 SPI1-MISO PD3 UART4-RX
    CON2-P22 PC0 PC0
    CON2-P23 SPI1-CLK PD1 UART3-RX
    CON2-P24 SPI1-CS PD0 UART3-TX

    Помимо название контакта, необходимо узнать порядковый номер этого контакта на ножке процессора, легко вычисляется по формуле: (позиция буквы в алфавите — 1) * 32 + позиция вывода. Рассчитаем номер ножки для контакта PD2. Первая буква не учитывается т.к. P — PORT, позиция буквы D в алфавите = 4, получаем (4-1) * 32 + 2 = 98. Контакту с меткой PD2 соответствует 98 ножка на процессоре, далее потребуется для конфигурирования дерева устройств.

    Дерево устройств (Device Tree, DT) в Linux

    Дерево устройств (Device Tree, DT) — это структура данных в системе Linux, состоящая из именованных узлов и свойств, описывающих оборудование, которое невозможно обнаружить путем опроса оборудования. Дерево должно включать имя базового процессора, конфигурацию его памяти и любые периферийные устройства (внутренние и внешние). DT не используется для описания программного обеспечения, хотя перечисление аппаратных модулей вызывает загрузку модулей драйверов.

    Сердцем любой отладочной платы или одноплатного компьютера является SoC. SoC имеет множество контактов (ног) для подключения линий электропитания и различных устройств.

    Контакты могут быть объедены вместе для формирования интерфейса, например MIPI DSI(MIPI Display Serial Interface). Интерфейс MIPI DSI предназначен для подключения LCD панелей, активно используется в смартфонах и планшетах. Но если к устройству не планируется подключать дисплей по MIPI DSI, то эти линии можно использовать для других целей, путем изменения DT. В отличие от архитектуры x86 в системах построенных на SoC нет возможности произвести полностью опознание всех устройств в режиме Plug and Play. Поэтому необходимо явное декларирование какие контакты используются для интерфейсов и какие именно устройства подключены к этим интерфейсам.

    До появления DT информация об устройствах в Linux являлась неотъемлемой частью ядра, и в случае изменения состава периферийных устройств требовалось пересобрать образ системы. Это было крайне неудобно, и поэтому описание периферийных устройств перенесли в конфигурационные файлы, которые собираются на логическом уровне в дерево. Где ветвь — устройство с указанием драйвера необходимого для работы этого устройства.

    После использования DT отпала необходимость в формирование индивидуального образа для каждого набора периферии устройств. Теперь достаточно сформировать один образ, включить в него набор драйверов для различных устройств, и для каждого устройства сформировать свой DT.

    Наложения дерева устройств (Device Tree overlays)

    Device Tree overlays (наложения дерева устройств) — добавление к DT принципа наложения слоев устройств. Если конфигурация описывает интерфейс UART к которому был подключен Bluetooth, и необходимо Bluetooth заменить на GPS модуль, то можно не удалять существующие настройки Bluetooth а добавить дополнительный слой для GPS модуля который переопределит предыдущие настройки.

    Для работы с DT используются следующие термины:

    DT Дерево устройств
    DTB (*.dtb) Бинарный файл дерева устройств
    DTBO (*.dtbo) Бинарный файл дерева устройств для наложения
    DTC Компилятор дерева устройств
    DTO Наложения дерева устройств
    DTS (*.dts) Исходный файл для дерева устройств
    FDT Flattened Device Tree, двоичный формат, содержащийся в файле .dtb

    Аппаратная конфигурация описывается в файлах исходниках DT ( .dts ) затем они компилируется в бинарные файлы DT ( .dtb ) уже для конечного использования в системе. Так же можно выполнить обратную процедуру декомпиляции файлов *. dtb в *. dts, компилятор/декомпилятор присутствует в системе.

    Реализация DTO включает разделение дерева устройств, построение, разбиение на разделы и исполнение.

    Разделение DT

    DT разделяются на две части:

    • Main DT (основное дерево устройств). Предоставляет разработчик SoC и является настройкой по умолчанию. В данном случае предоставляет компания Allwinner разработчик процессора Allwinner A64.
    • Overlay DT (Накладываемое дерево устройств). Специфическая конфигурация производителя платы, включает периферийные устройства которые размещены на плате. Для платы Banana Pi BPI-M64 предоставляет компания SinoVoip Co.,

    Тема Device Tree overlays в Linux достаточно большая, чтобы не превращать пост в многотомное произведение Ленина, более детально можно почитать в публикации Работа с GPIO на примере Banana Pi BPI-M64. Часть 2. Device Tree overlays.

    Формирование DTS для SPI LCD ILI9341 2.4 inch

    Тестирование производилось на образе Armbian_20.08.2_Bananapim64_bionic_current_5.8.6_minimal.img.xz, на основе Ubuntu 18.04.5 LTS (Bionic Beaver), ядро Linux 5.8.6. uname: Linux bananapim64 5.8.6-sunxi64 #20.08.2 SMP Fri Sep 4 08:52:31 CEST 2020 aarch64 aarch64 aarch64 GNU/Linux.

    В Armbian уже есть драйвер для ILI9341, поэтому все что требуется, это создать файл описания устройства в формате DTS, скомпилировать его в формат DTBO, и перезагрузить одноплатный компьютер. Как говорится Easy!

    Для формирования файла DTS необходимо узнать ссылку на gpiochip в котором находится SPI интерфейс, для этого откроем терминал Armbian и выполним команду cat /sys/kernel/debug/gpio:

    Данная команда выведет все доступные устройства gpiochip и номера задействованных контактов в операционной системе. В предыдущем разделе для контакта SPI1-MOSI, название контакта PD2, определили номер ножки процессора — 98. Исходя из полученного результата номер 98 приходится на диапазон GPIOs 0-255, который соответствует чипу gpiochip1: GPIOs 0-255, parent: platform/1c20800.pinctrl, 1c20800.pinctrl. Далее для формирования файла DTS потребуется узнать ссылку на 1c20800.pinctrl.

    Создадим файл DTS с названием: sun50i-a64-spi-ili9341-led-always-on.dts (в основе dts файл для платы Orange Pi PC):

    Запустим утилиту конфигурирования платы: $ armbian-config. Перейдем по меню: System > Hardware, и включим слой (overlay): spi-ili9341-led-always-on. После перезагрузки платы, консоль Linux будет на SPI LCD экране:

    Midnight Commander

    Название контактов
    Для всех процессоров Allwinner формат записи контакта, соответствует виду cs-gpios = , для других процессоров формат записи контакта будет отличаться.

    Решение проблем

    Если изображение не появилось на LCD, выполните команду для проверки: $ dmesg | grep -E ‘ili9341’.

    В консоли должна быть следующая информация:

    Настройка SPI LCD для графического интерфейса Xfce и подсистемы X11

    Для вывода консоли Linux достаточно добавить файл DTS и все, но для вывода графики этого недостаточно.

    2) Для процессора Allwinner необходимо дополнительно устанавливать GPU драйвер — fbdev:

    3) Создать конфигурационный файл по пути /usr/share/X11/xorg.conf.d/99-fbdev.conf и разместить в нем следующий фрагмент:

    Где /dev/fb0 — устройство SPI LCD. Если к плате подключена HDMI панель, то может быть два устройства /dev/fb0 и /dev/fb1.

    Запускаем графический интерфейс командой: startx или startxfсe4:

    Если необходимо сразу переходить в графический интерфейс, то необходимо дополнительно установить пакеты:

    Для возвращения запуска только консоли необходимо отключить автозапуск службы display-manager.service

    Решение проблем

    Если графический интерфейс не запускается то для решение проблем необходимо посмотреть журнал событий X11, командой:

    Установка и настройка SPI LCD не требует никаких компиляций модулей из исходного текста, что существенно упрощает установку. Главное внимательно выставить контакты и все заработает из коробки. Поставленные цели успешно решены.

    RoadMap

    1. Подключение дисплея большего размера 3.5 дюйма на контроллере ILI9488.
    2. Настройка Touch интерфейса для Xfсe.
    3. Вывод на SPI LCD только одного графического приложения используя подсистему X11 из Docker контейнера (решение для публичных терминалов, киосков, POS-терминалов).

    Файл sun50i-a64-spi-ili9341-led-always-on.dts и другие файлы наложения дерева доступны в каталоге GitHub Banana-Pi-BPI-M64/dt-overlays/

    Update: Дополнение варианта с драйвером gpio-backlight для управления подсветки и вывод графики на устройство Framebuffer в публикации Работа с GPIO в Linux на примере Banana Pi BPI-M64. Часть 4. Device Tree overlays. Подключение дисплея SPI LCD ILI9341

    Источник

    Оцените статью
    REMNABOR
    Adblock
    detector
