Для вашего внимания представлена подборка взрыв-схем ( схема разборки и сборки ) и инструкций к электрическим водонагревателям накопительного типа (бойлерам) фирмы Timberk. Как разобрать водонагреватель, заменить ТЭН , магниевый анод, а также почистить бойлер. Все это вы сможете безошибочно сделать используя предоставленные схемы сборки — разборки.
Timberk серии 10A
- SWH 10A OSS
- SWH 10A USP Brilliant
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH ARC
- SWH ARC 105 V
- SWH ARC 30 V
- SWH ARC 50 V
- SWH ARC 80 V
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH ARE
- SWH ARE 105 V
- SWH ARE 40 V
- SWH ARE 55 V
- SWH ARE 80 V
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH BFC
- SWH BFC 105 V
- SWH BFC 30 V
- SWH BFC 50 V
- SWH BFC 80 V
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH BFS
- SWH BFS 105 H
- SWH BFS 30 H
- SWH BFS 50 H
- SWH BFS 80 H
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH BRE
- SWH BRE 105 VH
- SWH BRE 40 VH
- SWH BRE 55 VH
- SWH BRE 80 VH
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH CFS
- SWH CFS 105 H
- SWH CFS 30 H
- SWH CFS 50 H
- SWH CFS 80 H
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH DRS
- SWH DRS 100 V
- SWH DRS 105 V
- SWH DRS 30 V
- SWH DRS 50 V
- SWH DRS 80 V
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH FC1
- SWH FC1 100 V
- SWH FC1 30 V
- SWH FC1 50 V
- SWH FC1 80 V
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH FC2
- SWH FC2 100 H
- SWH FC2 30 H
- SWH FC2 50 H
- SWH FC2 80 H
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH FC3
- SWH FC3 30 V
- SWH FC3 50 V
- SWH FC3 80 V
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH FC4
- SWH FC4 30 H
- SWH FC4 50 H
- SWH FC4 80 H
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH FC5
- SWH FC5 30 V
- SWH FC5 50 V
- SWH FC5 80 V
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH FC6
- SWH FC6 30 H
- SWH FC6 50 H
- SWH FC6 80 H
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH FE1
- SWH FE1 30V
- SWH FE1 50V
- SWH FE1 80V
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH FE2
- SWH FE2 30H
- SWH FE2 50H
- SWH FE2 80H
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH FE3
- SWH FE3 30 V
- SWH FE3 50 V
- SWH FE3 80 V
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH FE4
- SWH FE4 30 H
- SWH FE4 50 H
- SWH FE4 80 H
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH FE5
- SWH FE5 30V
- SWH FE5 50V
- SWH FE5 80V
- SWH FE6 30H
- SWH FE6 50H
- SWH FE6 80H
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH FS1
- SWH FS1 100 V
- SWH FS1 30 V
- SWH FS1 50 V
- SWH FS1 80 V
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH FS2
- SWH FS2 100 H
- SWH FS2 30 H
- SWH FS2 50 H
- SWH FS2 80 H
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH FS3
- SWH FS3 100 V
- SWH FS3 30 V
- SWH FS3 50 V
- SWH FS3 80 V
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH FS4
- SWH FS4 100 H
- SWH FS4 30 H
- SWH FS4 50 H
- SWH FS4 80 H
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH FS5
- SWH FS5 100 V
- SWH FS5 30 V
- SWH FS5 50 V
- SWH FS5 80 V
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH FS6
- SWH FS6 30 H
- SWH FS6 50 H
- SWH FS6 80 H
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH MC2
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH ME1
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH MS2
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH RC1
- SWH RC1 100 V
- SWH RC1 30 V
- SWH RC1 50 V
- SWH RC1 80 V
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH RC2
- SWH RC2 30 H
- SWH RC2 50 H
- SWH RC2 80 H
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH RE1
- SWH RE1 10 V
- SWH RE1 100V
- SWH RE1 15VO
- SWH RE1 15VU
- SWH RE1 30V SL
- SWH RE1 50V
- SWH RE1 50V SL
- SWH RE1 80V
- SWH RE1 80V SL
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH RE2
- SWH RE2 100 VH
- SWH RE2 40 VH
- SWH RE2 50 VH
- SWH RE2 80 VH
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH RE3
- SWH RE3 100V
- SWH RE3 30V SL
- SWH RE3 50V
- SWH RE3 50V SL
- SWH RE3 80V
- SWH RE3 80V SL
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH RE4
- SWH RE4 100 VH
- SWH RE4 30 VH
- SWH RE4 50 VH
- SWH RE4 80 VH
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH RE5
- SWH RE5 120V
- SWH RE5 150V
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH RE7
- SWH RE7 225V
- SWH RE7 300V
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH RS1
- SWH RS1 100 V
- SWH RS1 30 V
- SWH RS1 50 V
- SWH RS1 80 V
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH RS2
- SWH RS2 30 H
- SWH RS2 50 H
- SWH RS2 80 H
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH RS7
- SWH RS7 30V
- SWH RS7 40V
- SWH RS7 50V
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Timberk серии SWH SE1
- SWH SE1 10 VO
- SWH SE1 10 VU
- SWH SE1 15 VO
- SWH SE1 15 VU
- SWH SE1 30 VO
- SWH SE1 30 VU
- SWH SE2 10 VO
Скачать: взрыв- схема + инструкция в формате pdf : ссылка
Источник

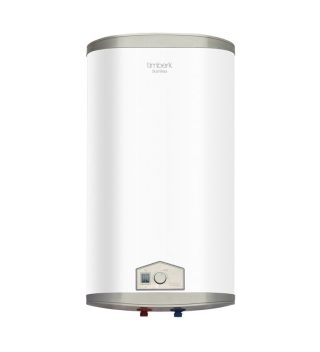

Запасные части для ремонта Timberk SWH FS1 100 V
Основные характеристики
| Торговая марка | Timberk |
| Модель | SWH FS1 100 V |
| Тип водонагревателя | Накопительный |
| Форма | Плоский |
| Способ установки | Вертикальный |
| Управление | Механическое |
| Габариты (ВхШхГ) | 1180x490x270мм. |
| Нагревательный элемент | Мокрый |
| Объем | 100л. |
| Мощность | 2000W |
| Напряжение | 230V |
| Скачать инструкцию | Инструкция .pdf  |
Основные запасные части для ремонта водонагревателя Timberk SWH FS1 100 V
ТЭН RF 1000W/230V медный, верт., под анод М4
В водонагреватель устанавливается 2шт.
Мощность 1,0кВт, изготовлен из меди на фланце 70мм. с местом под анод М4.
Уплотнительная прокладка для ТЭНа
Прокладка силиконовая тип RF, для прижимных ТЭНов
Силиконовая прокладка, используется для герметизации места соединения фланца и корпуса водонагревателя
Магниевый анод
Анод магниевый М4 D14х140х25, в/з 651820
Для ТЭНа арт. 3400859
Магниевый анод на резьбовой шпильки М4, длиной 140мм. и диаметром 14мм. Используется для смягчения воды и защиты сварных швов внутреннего бака.
Анод магниевый М6 D14х140х25
Для родного ТЭНа, если ТЭН не меняете, а делаете профилактику
Магниевый анод на резьбовой шпильки М6, длиной 140мм. и диаметром 14мм. Используется для смягчения воды и защиты сварных швов внутреннего бака.
Термостат регулировочный (терморегулятор)
Термостат капилярный TBR 15A/77°C, в/з 65150779
Капиллярный термостат на 15А типа TBR без аварийной термозашиты, регулировка температуры 40-77°С, используется для поддержания заданной температуры жидкости.
Термостат защитный
Термостат защитный тип SPC-F 20A/95°C, в/з 181505
Италия
Защитный термостат на 20А типа SPC-F c двухполюсной термозашитой, размыкает питание в цепи если был аварийный перегрев и температура воды превысила 95 градусов.
Термостат защитный тип WY-S 20A/95°C
Китай
Защитный термостат на 20А типа WY-S c двухполюсной термозашитой, размыкает питание в цепи если был аварийный перегрев и температура воды превысила 95 градусов.
Предохранительный клапан
Клапан предохранительный 7,0 Бар, с рычажком
Клапан сброса давления до 7,0 Бар с рычажком, диаметр резьбы G½, устанавливается на вход воды, используется для стравливания избыточного давления при нагреве воды.
Дренажная трубка для водонагревателя, D-9мм., L-2м.
Cиликоновая трубка длиной 2м., устанавливается на носик предохранительного клапана и выводится в канализацию.
Шнур сетевой
Шнур (кабель) электрический с УЗО 16А/230V — 30мА
Электрический шнур (кабель) с УЗО, максимальная сила тока до 16А, используется для предотвращения поражения электрическим током в случае утечки тока более 30мА.
Прочие запчасти
Выключатель двухклавишный 16А/250V с сигнальной лампой
Пластиковый двухклавишный выключатель с сигнальной лампой, используется для переключения режимов нагрева в баке.
Влагозащитный колпачок на выключатель
Силиконовая влагозащита на широкий выключатель с двумя или одной клавишей.
Аксессуары
Магнитный фильтр Neocal для смягчения воды (произв. Electrolux — Италия)
Фильтр для смягчения воды, предназначен для воды с большим содержанием железа и кальция. Производство Электролюкс, рекомендовано производителями бытовой техники Electrolux, Zanussi, AEG и др.
