Ремонт брелка Tomahawk 9010 своими руками

В процессе эксплуатации противоугонной системы возникает необходимость в её починке. Для экономии денег ремонт сигнализации Томагавк 9010 можно провести самостоятельно. Если, к примеру, сломался пульт дистанционного управления, не обязательно сразу же покупать новый. Во многих случаях неисправное устройство удаётся восстановить. Действуйте поэтапно.

  1. Диагностика. Выявите причину сбоя. Разберите пульт, прозвоните контакты платы, проверьте величину заряда батарейки, осмотрите каждую деталь.
  2. Оценка возможностей. Решите, какие действия вы будете проводить далее, проведёте ремонт сами или обратитесь в сервисный центр. Самостоятельно можно выполнить следующие работы (имея элементарные навыки): замену деталей, пайку контактов, перепрограммирование брелока.

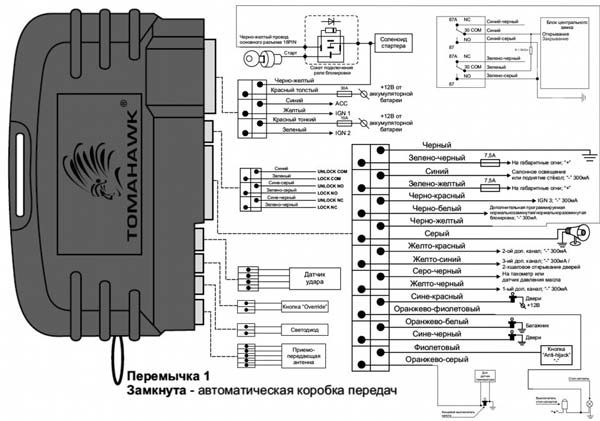

Электрическая принципиальная схема блока сигнализации

Противоугонный комплекс имеет следующее оборудование:

  • блок управления сигнализацией — считывает все данные с датчиков и дверей;
  • сирену, подключённую к блоку управления;
  • пульт с жидкокристаллическим экраном;
  • антенный модуль.

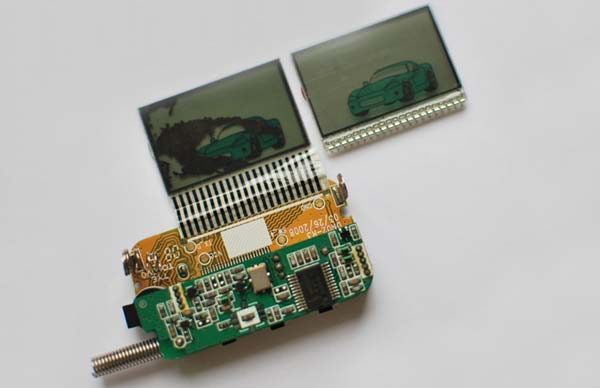

Замена ЖК дисплея Томагавк 9010

Экран жидкокристаллического дисплея брелока сигнализации может пострадать из-за неаккуратного обращения с пультом или его падением. Экран может треснуть. Информация о состоянии охранной системы будет видна частично либо совсем не отражаться. Если есть возможность приобрести новый дисплей, то его замена не составит большого труда. Для того чтобы поменять экран самостоятельно выполните следующие пункты.

  1. Откройте батарейный отсек и извлеките батарейку.
  2. Открутите маленький винтик крестовой отвёрткой.
  3. Располовиньте брелок. Корпус держится на небольших пластиковых защёлках.
  4. Шлейф дисплея припаян к плате.
  5. Выньте плату из корпуса.
  6. При помощи термофена или паяльника прогрейте контакты шлейфа и снимите его.
  7. Зачистите контакты на плате.
  8. Припаяйте шлейф дисплея к плате. Включите новый экран.
  9. В обратной последовательности соберите брелок. Вставьте батарейку и проверьте его работу.


Также у нас есть инструкция брелка Томагавк 9010.

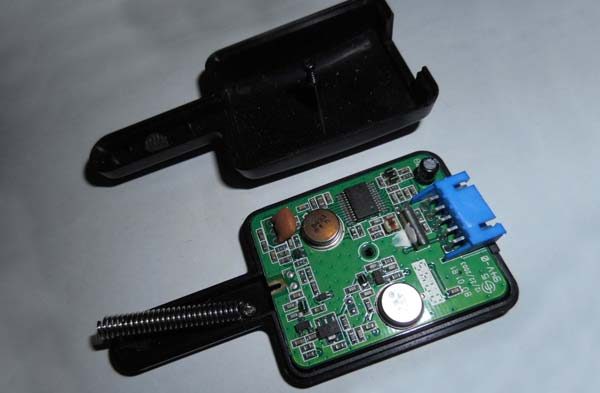

Сломалась антенна

Антенный модуль отвечает за радиосвязь между автомобилем и пультом управления сигнализацией. Случается, что сигнализация не реагирует на команды брелка, невозможно заново прописать их в памяти блока управления. Причина в поломке антенного модуля.

Снимите устройство с лобового стекла и разъедините корпус. Внимательно осмотрите двухстороннюю плату. На её разъёме четыре контакта:

  • питание;
  • линия передачи информации от блока управления к передатчику;
  • линия приёма сигнала;
  • масса.

Отыщите на электронной плате конденсатор. Проверьте дорожки, идущие от него к разъёму. Замерьте питание на ножках конденсатора. Остальные два контакта – это линия связи цифровой шины. На них должно быть напряжение несколько ниже, чем в питании конденсатора.

Если отсутствует напряжение питания, обследуйте качество обжима клемм. При отсутствии сигнала на ножках линии передачи проверьте микросхему. В этом случае лучше заменить радиомодуль целиком.

Также у нас есть инструкция Томагавк TZ 9010.

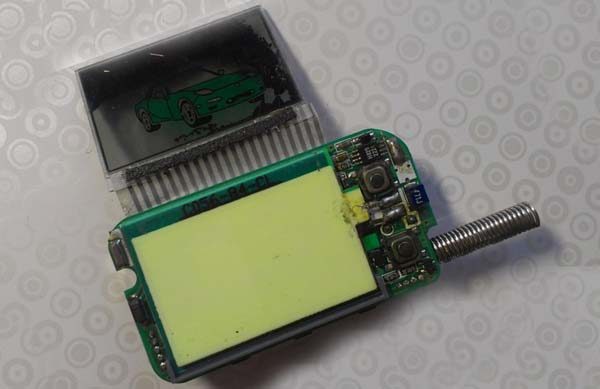

Поломки пульта

Самой распространённой поломкой пейджера сигнализации является отказ кнопок. Проблема может быть в следующем.

  1. Залипание кнопок.
  2. Поломка самой клавиши. Плохой контакт или обрыв провода вследствие износа или механического воздействия.
  3. Отсутствие контакта элементов платы.

Инструкция по смене кнопки пульта.

  1. Откройте батарейный отсек и выньте оттуда батарейку.
  2. Внутри отсека располагается саморез крепления корпуса. Выкрутите его фигурной отвёрткой.
  3. Аккуратно разделите пульт на две части. Используйте нож или тонкую пластину.
  4. Извлеките внутренние детали. Осмотрите их.
  5. Выпаяйте сломанную кнопку.
  6. Приложите новую клавишу и припаяйте её.
  7. Очистите внутренние детали от пыли. В обратной последовательности соберите пульт.
  8. Вставьте элемент питания и проверьте работу пейджера.

Если брелок так и не удалось восстановить, тогда приобретите новый пульт и пропишите его в памяти противоугонной системы.

  1. Активируйте систему зажигания.
  2. Нажмите и удерживайте кнопку «Оверрайд» пока не услышите четыре сигнала сирены.
  3. Отпустите «Override».
  4. Зажмите одновременно клавиши «Открытие багажника» и «Бесшумный режим охраны».
  5. Услышите сигнал сирены. Запись брелока прошла успешно.
  6. Через шесть секунд, если вы ничего не делаете, система выйдет из режима настройки.

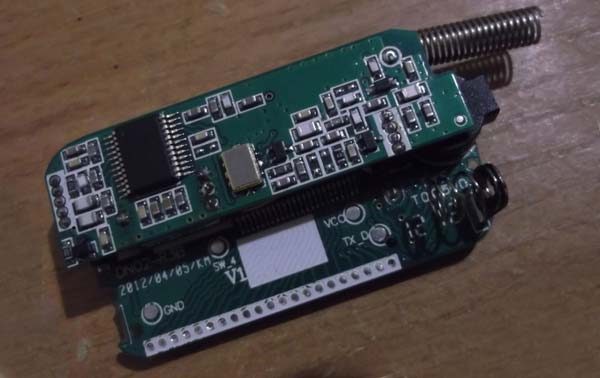

Микросхема платы Tomahawk TW 9010

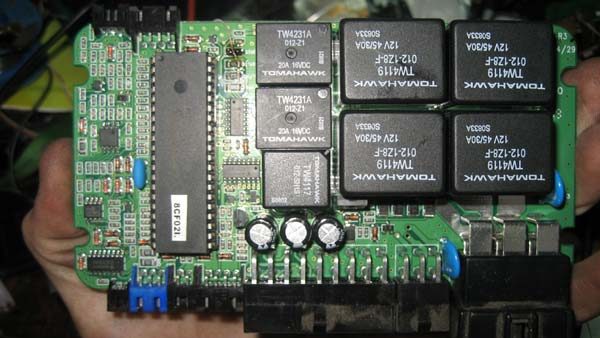

Чиним реле

Открыванием и закрыванием замков дверей в центральном блоке сигнализации управляют реле. Найти их на плате легко. Возможны неисправности реле:

  • контакты реле постоянно замкнуты или постоянно разомкнуты независимо от команд;
  • нет управляющего сигнала на обмотке реле.

Замените вышедшее из строя реле.

  1. Рукой или специальным пинцетом извлеките сломанной реле.
  2. Установите новую деталь на место.
  3. Проверьте работу противоугонной системы.

Вот лишь некоторые способы ремонта Tomahawk 9010.

Узнайте как поставить прогрев на Томагавк 9010.

Автор материала: Думченков Михаил
