Touch light control tc 306 схема

Сенсорный регулятор освещения

Tontek TT6061A TT8486A

Прикосновением к сенсорному контакту регулятора вы можете задавать три уровня свечения лампы накаливания. Непосредственно после подачи напряжения на схему регулятора, лампа не горит. После первого прикосновения лампа загорается тусклым светом. После второго начинает светиться со средней яркостью. После третьего прикосновения лампа загорается в полную силу, а после следующего гаснет.

Регулятор сделан на основе 8-выводной КМОП микросхемы TT8486A/TT6061A, специально предназначенной для использования в сенсорных регуляторах освещения. Микросхеме требуется минимальное количество внешних компонентов. Из за высокой чувствительности микросхемы, для подключения сенсорного контакта нужно использовать длинный провод. Сам сенсорный контакт можно сделать из медной пластины 1×1 см, или даже просто из зачищенных концов провода. С платой детектора сенсорный контакт связан через цепочку конденсаторов C1, C2 и C3 емкостью 820 пФ, с номинальным напряжением 2 кВ.

Принципиальная схема сенсорного регулятора освещения

Цепочка из конденсаторов C1, C2 и C3, подключенная между контактами сенсора и входом 4 микросхемы, служит для защиты сенсорных контактов от высокого напряжения. Поэтому, ни в коем случае не заменяйте эту цепочку одним конденсатором и не используйте конденсаторы с меньшим допустимым напряжением. Схема находится под напряжением сети. Излишне говорить, что прикосновение к элементам схемы, подключенной к сети, опасно.

Предупреждение:

Все элементы схемы сенсорного регулятора напряжения находятся под напряжением электрической сети. Будьте осторожны при наладке и проверке схемы.

Источник

Как отремонтировать
настольную сенсорную LED лампу

Современные настольные лампы со встроенными светодиодами по электрической схеме мало чем отличаются от цокольной светодиодной лампы. Отличие заключается только в конструктивном исполнении. Драйвер обычно находится в основании лампы, а светодиоды – в излучателе.

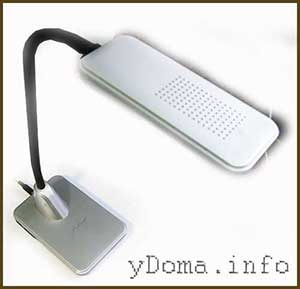

Пришлось ремонтировать настольный светодиодный сенсорный диммируемый светильник Pulsar ALT-312SD, изображенный на фотографии. Лампа сначала перестала включаться с первого раза, а потом отказала полностью.

Как разобрать настольный светильник

Для ремонта лампы нужно было добраться до драйвера. Для этого потребовалось разобрать основание светильника.

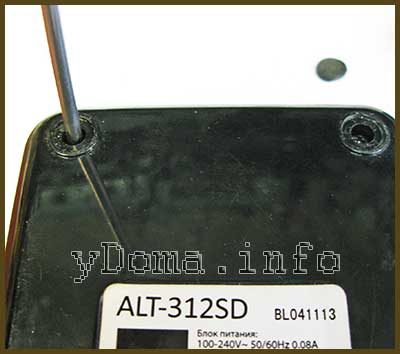

Головки нескольких саморезов, скрепляющих половинки основания, были закрыты резиновыми кружками, одновременно выполняющими функцию ножек. Ножки удерживались с помощью липкого слоя. Для снятия ножек понадобилось поддеть их за край острым предметом. После этого с помощью крестовой отвертки саморезы были откручены и основание разобрано.

Электрическая схема и конструкция
печатной платы настольного светильника

В корпусе настольной лампы была размещена только одна печатная плата драйвера, закрепленная с помощью двух саморезов.

На основании светильника был закреплен разъем, на который с адаптера подавалось питающее напряжение постоянного тока 12 В. От разъема к плате шли два провода по которым на нее подавалось питающее напряжение. На фотографии это два нижних провода справа, красный и черный. По двум верхним проводам питающее напряжение подавалось на светодиоды.

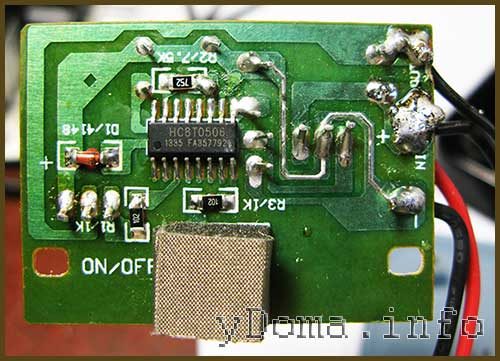

Со стороны проводников на печатной плате было припаяно несколько резисторов, выпрямительный диод и микросхема типа HC8T0506, обеспечивающая сенсорное включение лампы и необходимый ток для диммирования светодиодов.

На противоположной стороне платы находилось два электролитических конденсатора и два активных элемента. Стабилизатор напряжения L7808 на напряжение 5 В, и ключевой n-p-n транзистор D808. Было еще три простых конденсатора и резистор.

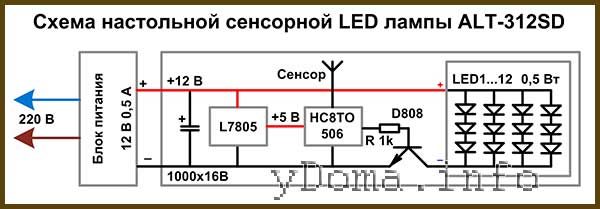

Для удобства самостоятельного ремонта настольного светильника начертил его структурную электрическую схему, которая изображена на фотографии.

Питающее напряжение 220 В от бытовой электропроводки подается на выносной блок питания, который преобразует переменное напряжение в напряжение постоянного тока величиной 12 В. Такая конструкция настольной лампы удобна тем, что в случае полного перегорания блока питания его легко заменить другим стандартным.

Так как для работы микросхемы HC8T0506 нужно напряжение 5 В, то на входе схемы установлена микросхема L7808, снижающая напряжение до 5 В. Величина тока, необходимая для заданного свечения светодиодов обеспечивается с помощью транзистора D808.

В качестве источника света в настольной лампе установлено 12 светодиодов мощностью по 0,5 Вт. Как и во многих других led светильниках светодиоды подключены не правильно, параллельно четыре группы по три последовательно соединенных светодиода.

При такой схеме включения в случае перегорания одной из триад, ток через другие увеличится на 25%, что повлечет их перегрев и перегорание. Но, похоже, светодиоды были в лампе надежными, так как лампа до поломки при ежедневной эксплуатации отработала 7 лет.

Ремонт настольной светодиодной лампы

Как видно из схемы светодиодная настольная лампа состояла из трех функционально законченных блоков – блока питания, драйвера на микросхеме HC8T0506 и светодиодов. Так как лампа не включалась, то нужно было найти неисправный блок.

Сначала был проверен блок питания путем измерения мультиметром выходного напряжения, которое должно было быть 12 В. Оказалось, что напряжение отсутствует из-за обрыва токоподводящего провода на отрезке от блока питания к корпусу настольной лампы. После замены провода лампа все равно не включалась. Значит, еще неисправен драйвер или светодиоды.

Так как под руками был стационарный блок питания постоянного тока, то решил сначала проверить исправность одновременно всех светодиодов, не прозванивая мультиметром каждый из них по отдельности. Для этого с блока питания постоянное напряжение было подано через токоограничивающий резистор номиналом 47 Ом мощностью 5 Вт.

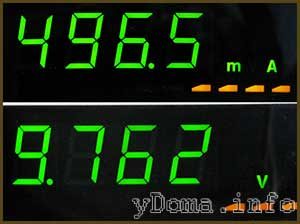

Так как мощность лампы составляла 5 Вт, а одного светодиода около 0,5 Вт, то для полноценного свечения светодиодов нужно было обеспечить протекание через них ток величиной около 0,5 А при напряжении 10 В. Напряжение на выходе блока питания увеличивалось до тех пор, пока оно не прекратило изменяться на входе блока светодиодов и составило 9,8 В.

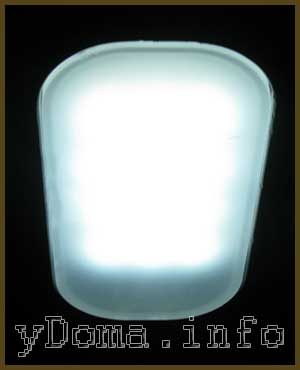

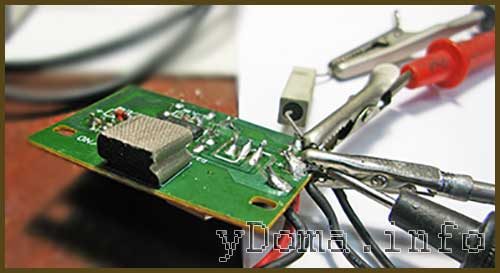

Светодиоды в светильнике засветили в полную силу, следовательно, неисправность кроется в драйвере. Сначала была измерена величина трех сопротивлений мультиметром. Они оказались исправными. Что интересно, на печатной плате было нанесено не только обозначение резисторов, а и их номинальное сопротивление.

Далее на драйвер было подано питающее напряжение с блока питания и измерено напряжение на входе и выходе микросхемы — стабилизатора напряжения L7808. Оказалось, что на ее выходе напряжение отсутствовало. Микросхема была выпаяна и проверена на отсутствие короткого замыкания ее выхода на общий вывод, а также отсутствие короткого замыкания между контактными площадками выхода микросхемы с общим проводом. Короткого замыкания не было.

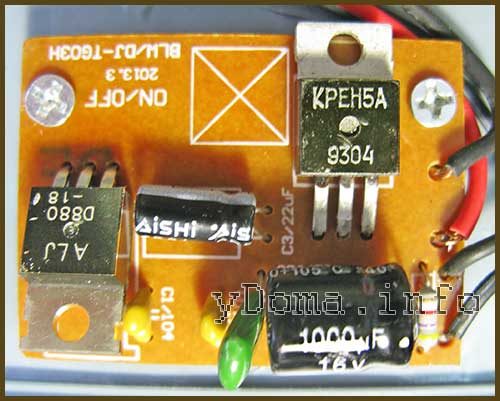

После проверки стало понятно, что с большой долей вероятности перегорела микросхема L7808. Под рукой был отечественный аналог, микросхема КРЕН5А. После ее запайки светильник заработал.

Ремонт своими руками светодиодной настольной лампы закончен. Проверка работы ступенчатого диммера показала его исправность. При первом прикосновении лампа загоралась в полную мощность, при втором в половину яркости, при третьем еле заметно (режим ночника) и при четвертом светодиоды гасли.

Стоит отметить, что настольный светодиодный сенсорный диммируемый светильник Pulsar ALT-312SD стильно и современно выглядит, достаточно надежный и обладает высокой ремонтопригодностью. Поэтому мой личный отзыв об этом светильнике – положительный.

Источник

Сенсоры

Touch dimmer или Сенсор включается при касании пальцем к металлической части корпуса настольной лампы или специальной шпильки в торшере. Три режима свечения сменяются один за одним, завершает цикл режим выключения.

Touch light control CHIA CHIEN TC-306 20/150W (qld approval number Q04879)

Touch light control CHIA CHIEN TC-306H 20/100W

Touch light control CHIA CHIEN TC-306H 20/100W

Touch lighting control CHIA CHIEN TC-306LN 20/120W (PATENT ZL 200420102377.X)

Touch light control CHIA CHIEN TC-306S 10/100W

DONG YING (electron)

Touch switch DONG YING DY-11 40/100W

Dimmer EAGLERISE SED2001M4 25/200W

Dimmer EAGLERISE SED2001M4F 25/200W

Сенсор EGLO AW04-3R100TD 2/100W (Touch dimmer)

Hic touch-on switch FOTRON F-113 60W (ELECTRONIC)

Touch switch HAIXING HS-3 120W (WT07081484A-F-L, WT07122475R1-F-E) (COMPANY)

Hic touch-on switch HARRIER GE 10 (COMPANY)

Dimmer HARRIER GE-14-1 150W (Typ A) (Beruhrschalter) (Lampe mit eingebautem vorschaltgerat) (COMPANY)

HOME ELECTRIC

Touch dimmer HOME ELECTRIC TCD-02, 3E (HK) 20/120W (Q070027)

Touch dimmer HOPESTAR LD-600 25/150W (ELECTRONIC COMPANY)

Touch dimmer HOPESTAR LD-600S 10/60W (ELECTRONIC COMPANY)

Touch switch HQ-123 120W (zhongshan henglan town huaqiang lighting & electrical appllance factory) (Q050798)

Touch switch HUA QIANG HQ-1 40/100W (COMPANY)

Touch light control HYTEC HY-80CM 15/80W

Touch light control HYTEC HY-120CMA 20/120W (HONG UEUN ELECTRONIC ENTERPRISE)

Touch light control HYTEC HY-150CMA 20/150W

Touch dimmer JING NENG JN2103TD 20/120W

Touch dimmer JING NENG JN2103TD 20/120W

Led touch controller JING NENG JNLED-TDK 12-24V 2000mA – 12-24V 2000mA (Dimmable & color tem perature tunable)

Touch dimmer JUNIS JT-100 25/100W

Touch dimmer JUNIS JT-100-1 25/100W

Touch dimmer KAOYI KD-150T-1 Q042074 40/150W

Touch dimmer KAOYI KD-150TF 40/150W (ELECTRONIC COMPANY)

Touch lichting control MINGTONG MT-1009A 20/150W (Q050212) (ZHUHAI ELECTRONIC FACTORY)

Touch light control OH (lighting) (Big wantech company)

Touching-sensor switch SELF HZK201 500W

Hic touch-on switch TIAN YU TY-03A 60W (ELECTRICAL FACTORY)

Touch switch XINBAO XB-TG XB-413 XBX 300W (electronic)

Touch switch XINBAO XING XB-TG XB-413 300W (electronic)

Touch switch XIONG DA XD-609 150W (ZHONGSHAN XIAOLAN XIONGDA ELECTRIC APPLIANCES FACTORY)

Touch light control YC ET0802193E

Touch light control YC YH201903138 120W

Touch lamp control YCHANG YC 0925 60W (ELECTRIC COMPANY)

Hic touch-on switch YUANDA YF-6 60W

Hic touch on switch YUE JIA (YueJia lighting hardware electron o accessory factory)

Hic touch-onswitch ZHUYING GE101 (Mayfairilighting)

Маркировка плат сенсоров для настольных ламп: 3228 HT-2B1-A, YCD 925, DS-514 HS-3, DX1222, E154355, YF HF96 9901, CE-10-1, PCB-TCD02-05 E141872, JN-01 E218823, EH2852A1, E237205, A126010037R, PCEH2852A01, SL-020.

Источник

Диммер (регулятор яркости) с сенсором прикосновений ET0802193E

Диммер или регулятор мощности — устройство, которое регулирует мощность (обычно осветительных ламп или нагревательных приборов). В нашем случае понижение мощности достигается путем понижения напряжения.

Данный диммер интересен тем, что в нем нет ни одной подвижной детали (нечего тыкать или крутить), а управление ведется при помощи прикосновений к корпусу лампы.

Описание процесса установки этого регулятора мощности в настольную лампу и незначительные сложности при работе с ним под катом.

Внешний вид

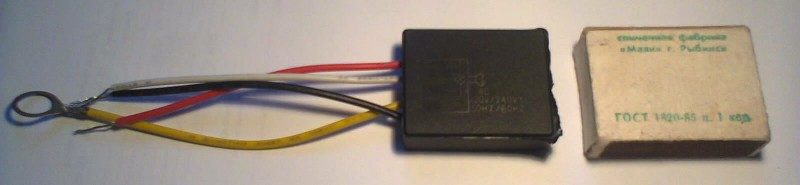

Этот регулятор мощности выглядит как спичечный коробок с четырьмя проводками. Точные размеры: 4.5см x 3.5см x 1.4см. Длина проводов около 10 см. Кстати, они были сразу зачищены.

На корпусе с одной стороны выдавлена схема подключения (мне она не нравится из-за того, что на ней три провода идут на лампочку).

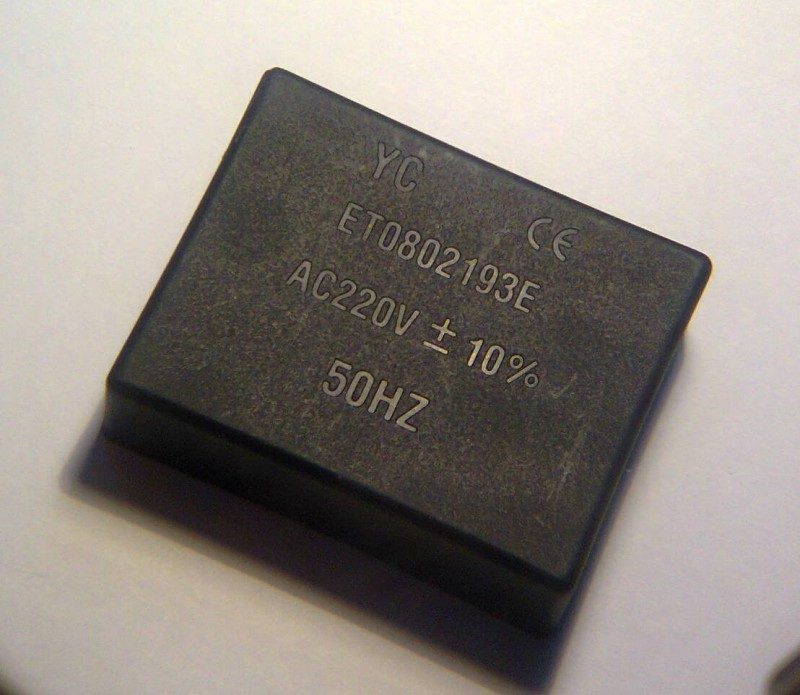

А с другой параметры работы устройства.

На одной стороне написано про частоту сети 50Гц, на другой допускается использование с частотой 60Гц. В любом случае, друзей в Японии у меня нет, так что проверить работоспособность при 60Гц не смогу. С входным напряжением ситуация аналогичная (скорее всего, заведется и от 110В).

Внутренности

Корпус защелкивается на пару защелок, разобрать очень просто.

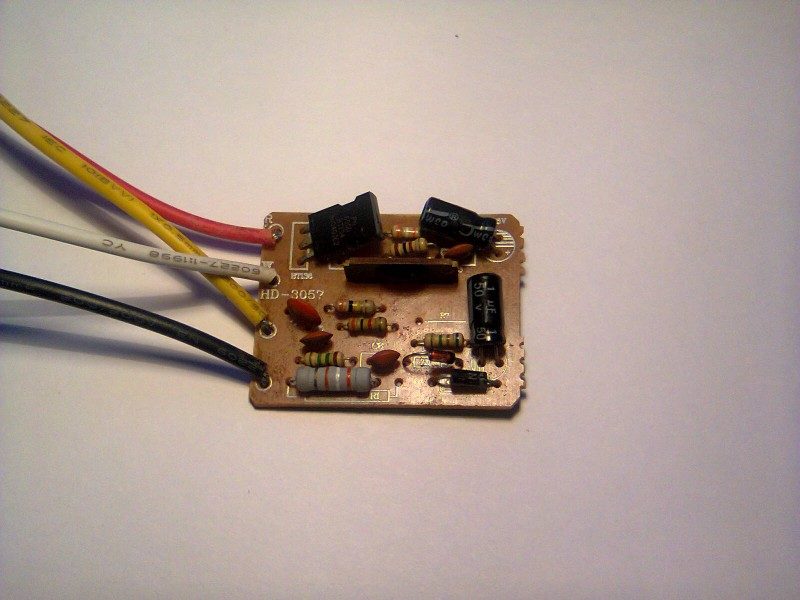

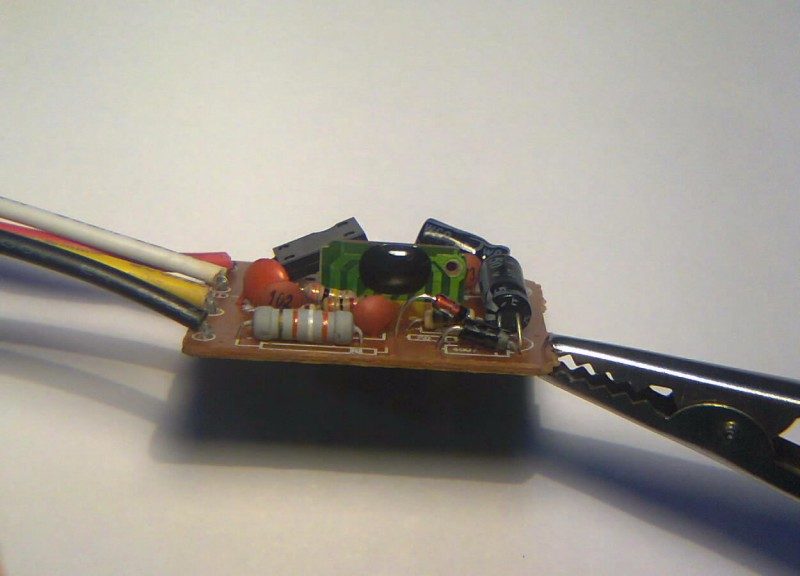

Управляет диммером бескорпусный микропроцессор, который зачем-то торчит из основной платы (экономия места?).

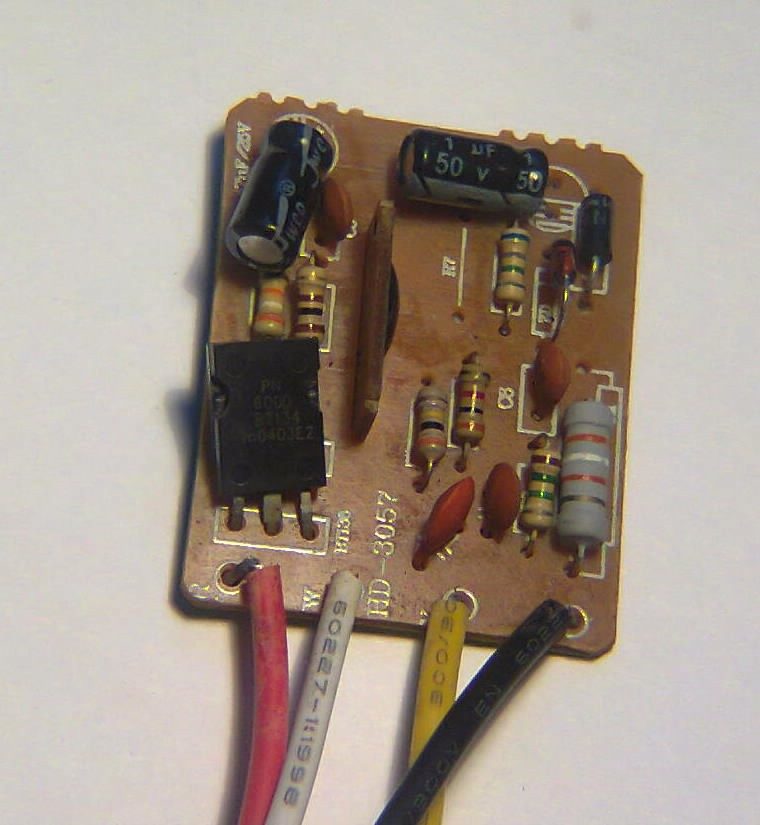

Регулятор мощности устроен так, что весь ток нагрузки течет через выходной транзистор. Именно эта деталь ограничивает максимально допустимую мощность лампочки.

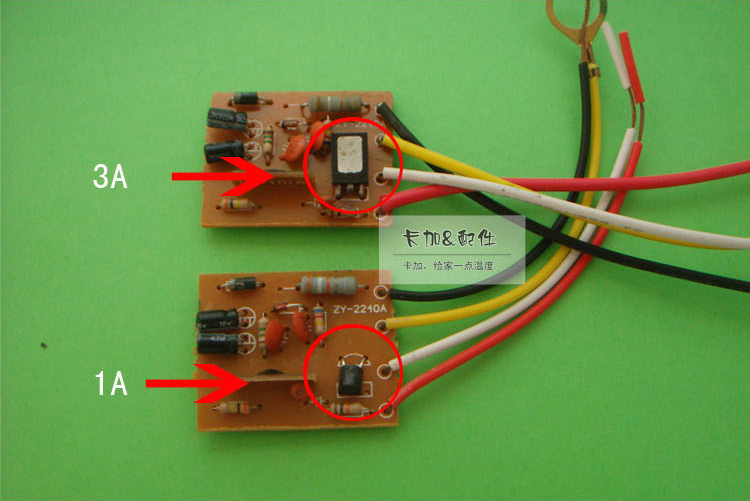

На одном из сайтов нашел картинку, которая уверяет, что если транзистор прямоугольный, то диммер выдержит токи до 3А.

Берем 3А при напряжении 220В и получаем максимальную мощность 660Вт. Теперь думаем, зачем оно нужно. У диммера нет никакой индикации работы. Это значит, что к нему имеет смысл подключать только осветительный приборы, которые сами же и будут индикаторами. Лампы накаливания общей мощностью более полукиловатта разорят владельца при первой же попытке оплатить счет за электроэнергию, а светодиодными прожекторами такой мощности можно легко подсветить целый ангар (а там сенсорное управление мощностью совсем не нужно). Так что больше 100Вт (а именно эта цифра указана в описании товара) подключать даже не пытался и характеристики транзистора по маркировке не искал.
Но вернемся к внутренностям.

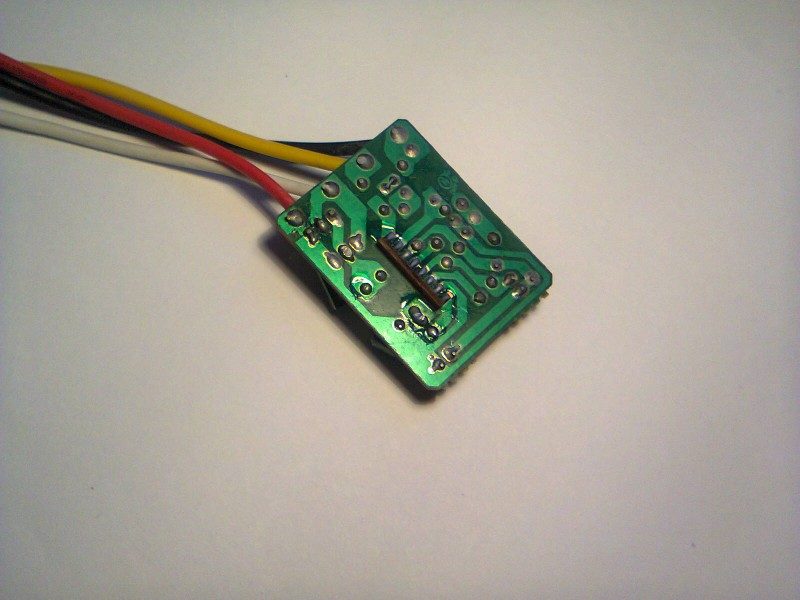

На обратной стороне нормальная пайка но с небольшим количеством не смытого флюса.

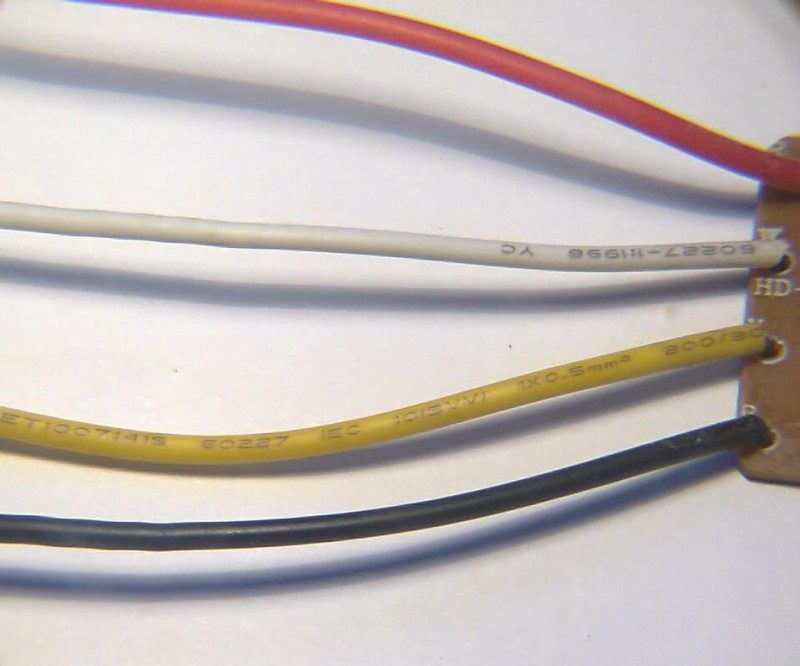

Провода какие-то странные. На них указано сечение 0,5 мм^2, но провода такого же сечения производства Подольсккабель явно толще. Я эти провода выпаял, а когда ставил в лампу, то припаял родные.

Позже потребовалось на скорую руку подключить динамики к усилителю в «роботе» на ярмарке научных идей. Ничего кроме этих несчастных четырех проводков небыло. На ярмарке один из проводов умудрился оборваться (до сих пор не понимаю, как) и робот говорил в пол силы.

Первое включение

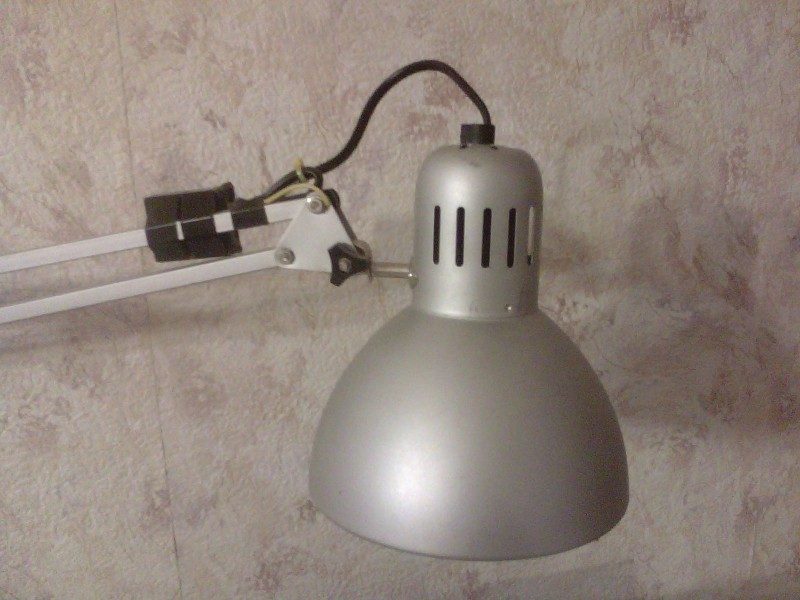

Когда посылка только пришла, то стало интересно, как же работает этот диммер. В кладовке нашелся ненужный плафон (стойка от той лампы уже давно превратилась в стойку для микрофона) и были начаты эксперименты.

Не сразу понял, что колечко на желтом проводе можно надеть на винт крепления патрона.

Установка

Здесь ничего сложного нет, достаточно правильно припаять провода и где-нибудь спрятать этот диммер. Честно сказать, тут то я схалтурил. Надо было заменить патрон Е27 на Е14 и разместить черную коробочку в освободившемся месте. Почему-то я был уверен, что диммер должен сильно греться, но это не так, и ему было бы вполне уютно висеть над светодиодной лампой.

Остается надеяться, что черная изолента так же прочна, как и синяя, а стяжки не лопаются (хотя лучше переделать).

Подбор лампы

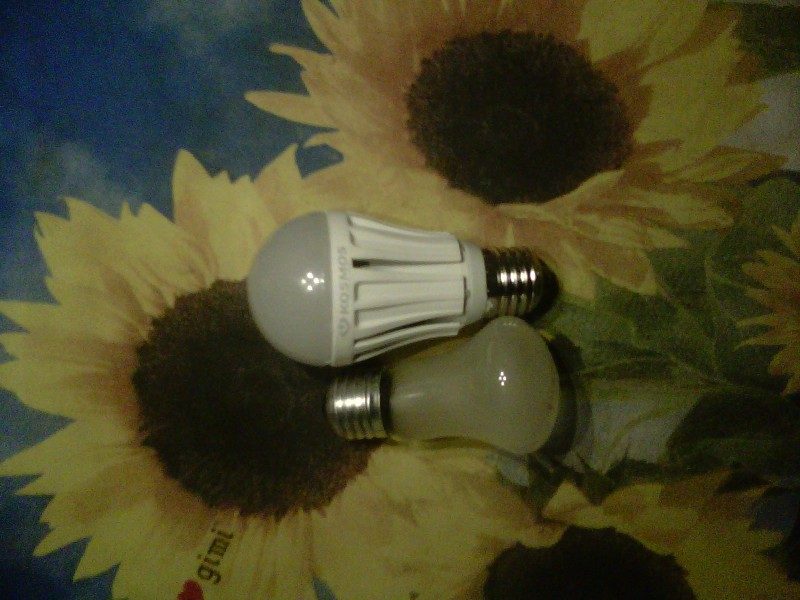

По началу стояла обычная лампочка Ильича, но потом она была заменена на диммируемую лампу «Космос» мощностью 8Вт. 479 рублей в оффлайне и 2 недели доставки товара до пункта выдачи нивелируются честныи параметрами, драйвером Samsung и двумя годами гарантии.

Вот тут то меня ждал неприятный сюрприз. Вместо трех режимов работы эта лампочка работает только в двух (средний и максимальный режимы драйвер считает за один). Т.е. не работает —> слабый свет —> яркий свет —> яркий свет —> не работает. Скорее всего, лампа сделана под диммер с плавной регулировкой, отсюда и косяк.

Подводные камни

  • Такой диммер работает только с лампами накаливания или диммируемыми светодиодными лампами;
  • корпус лампы должен быть проводником (даже краска может помешать работе сенсору прикосновений);
  • теперь ваше животное тоже может управлять вашей лампой (если коснется кожей без шерсти, например носом).

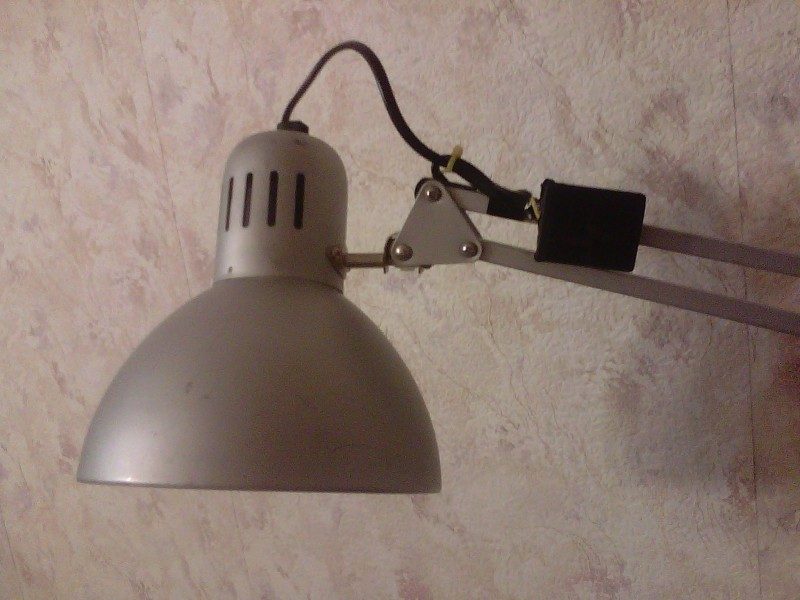

Фото постановочное. На самом деле лампа висит на стене и к ней кошка особо не лезет.

Заключение

Дописывая обзор понял, что потерял результаты измерений напряжений, а теперь уже замерить не получится, потому, что конструкция получилась неразборная (патрон в лампе одноразовый, а в корпус диммера пришлось капнуть термоклея для надежной фиксации крышки).
Остается лишь сказать, что этот диммер можно найти по цене от $1. Я покупал в БИКе когда у них трек стал обязательным, а до него чуть-чуть не хватало.
