Как подключить пульт дистанционного управления светом

Управление светом с пульта в квартире — технология, которая казалась чем-то невероятным еще несколько лет назад, сейчас доступна каждому. При этом простота монтажа и общая невысокая стоимость всей системы дистанционного управления светом, делают её невероятно востребованной и популярной.

Конечно, пока рано говорить о том, что дистанционное управление освещением с помощью пульта в скором времени полностью вытеснит старые, знакомые всем стационарные выключатели, они все же проще, надежнее, а кроме того привычнее простому обывателю. Но уже сейчас можно выделить несколько основных направлений, где управление светом с пульта просто незаменимо.

Допустим, вам потребовалось установить где-то новый светильник, в месте, где для него нет специальной проводки, а такое бывает достаточно часто. В таких случаях достаточно подключить этот светильник в ближайшую розетку и установить компактный блок дистанционного управления, связанный с пультом. После чего вы сможете пользоваться светильником, управляя его работой этим самым пультом.

Кроме того, с помощью системы дистанционного управления светом, вы сможете разделять имеющиеся группы освещения на несколько, изменять режимы работы осветительных приборов и многое другое.

Для большей наглядности и подтверждения моих слов, давайте рассмотрим процесс установки системы дистанционного управления светом с пульта в обычной квартире.

Постараюсь описать установку управления светом с пульта максимально подробно, по пунктам, с приведением схем подключения, чтобы вы могли использовать эту инструкцию как пошаговое руководство по монтажу.

Монтаж управления светом с пульта своими руками

ДАНО: в стандартной, типовой трехкомнатной квартире, сделана перепланировка – снесена перегородка между залом и кухней. При этом уже выполнен ремонт и чистовая отделка, остался лишь монтаж натяжного потолка. В последний момент заказчик попросил сделать светодиодную подсветку ниши для штор в зале, которая тянется вдоль всей внешней стены.

Вся электропроводка была заменена, и кабельные магистрали проходят по потолку, а распределительные коробки спрятаны в стенах.

Важным требованием к этой подсветке являлось возможность отдельного включения её от остальных групп освещения. Другими словами, в обычных условиях эта подсветка должна включаться своей клавишей выключателя.

Так как вся проводка до выключателей была сделана, а все стены уже обклеены обоями, прокинуть еще одну линию до выключателя без серьезных разрушений не представлялось возможным.

Вот тут на помощь пришла система дистанционного управления освещением с пульта , идея реализации которой привела заказчика в восторг, это было как раз тем, что он хотел. Тем более, что рядом с местом монтажа проходит кабель на розеточную группу, от него и было решено запитаться.

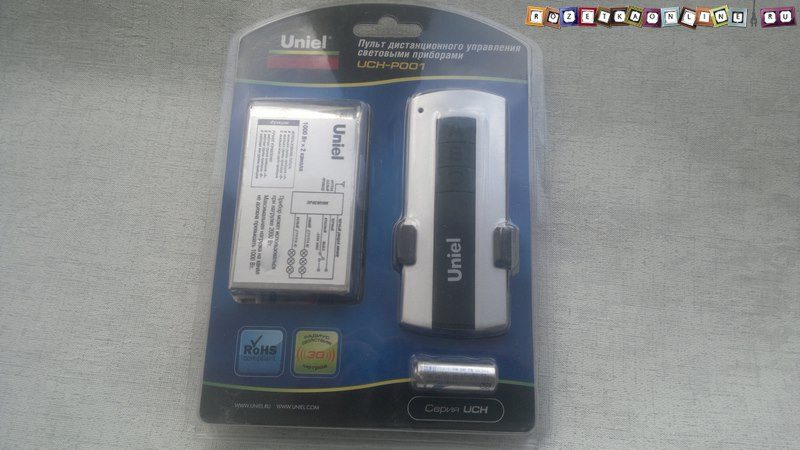

Итак, нами была куплен вот такой набор – Пульт дистанционного управления световыми приборами Uniel UCH-P001 .

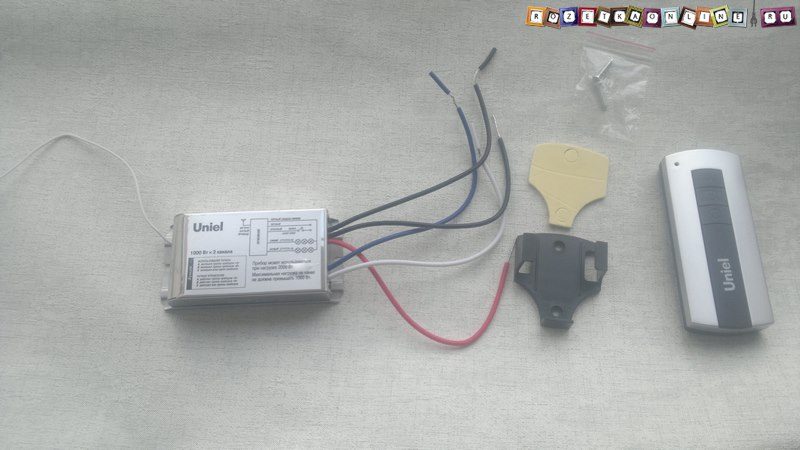

В комплект поставки системы входят:

1. Контроллер – приемник радиосигнала со встроенным реле

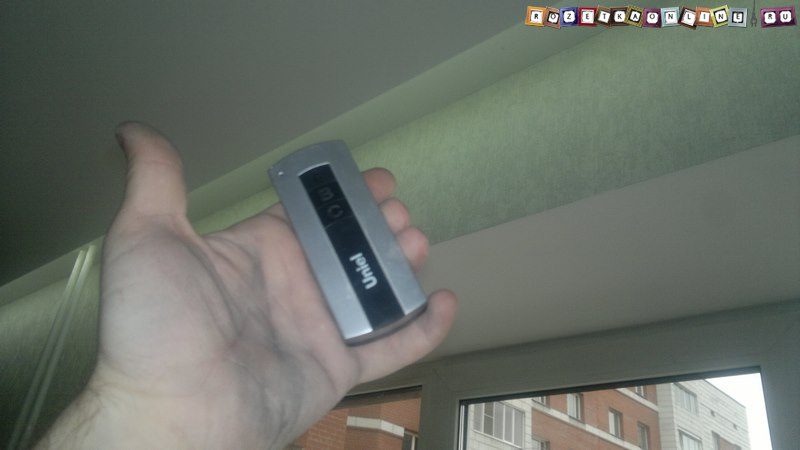

2. Пульт дистанционного управления (ПДУ)

3. Держатель ПДУ, с двумя видами крепежа- двухсторонним скотчем и шурупами

4. Элемент питания для ПДУ типа A23

Основные характеристики системы управления светом с пульта:

Тип : Дистанционный выключатель с пультом

Количество подключаемых приборов (групп) : 2

Максимальная нагрузка на канал, Вт : 1000

Максимальная суммарная нагрузка, Вт : 2000

Размер приемника, мм : 90*45*22

Если говорить простым языком получается, что пульт дистанционного управления Uniel UCH-P001, может одновременно управлять двумя различными группами освещения или другими электроприборами, максимальная потребляемая мощность каждой группы не более 1000Вт или 1кВТ.

При этом режима работы три, столько же кнопок управления, «1» и «2» выключение и выключение соответствующих групп, а кнопка «3» — включение и выключение всех групп одновременно. Радиус уверенного приема сигнала, на открытой местности, не более 30 метров.

Этот комплект дистанционного управления освещением был куплен в одном из электротехнических магазинов Екатеринбурга за 859р. Вообще, мониторинг цен показал, что в зависимости от региона и конкретного города, цена на аналогичный пульт управления варьируется в районе 750-1000р.

Кроме системы управления светом с пульта, так же были куплены – светодиодная лента и блок питания для неё, согласно поставленной задаче. А вообще, как вы уже догадались, пультом можно управлять любым светильником и даже электроприбором мощностью до 1000Вт.
Блок питания от светодиодной подсветки и приемник дистанционного управления было решено разместить на потолке, рядом с питающим кабелем, идущим на группу розеток.

Приемник достаточно компактный, что очень полезно при различных способах монтажа. Его можно спрятать за подвесным потолком из ГКЛ или даже в корпусе люстры.

Итак, когда все приготовления закончены, можно приступать к самому ответственному шагу – подключению управления светом с пульта к блоку питания светодиодной ленты.

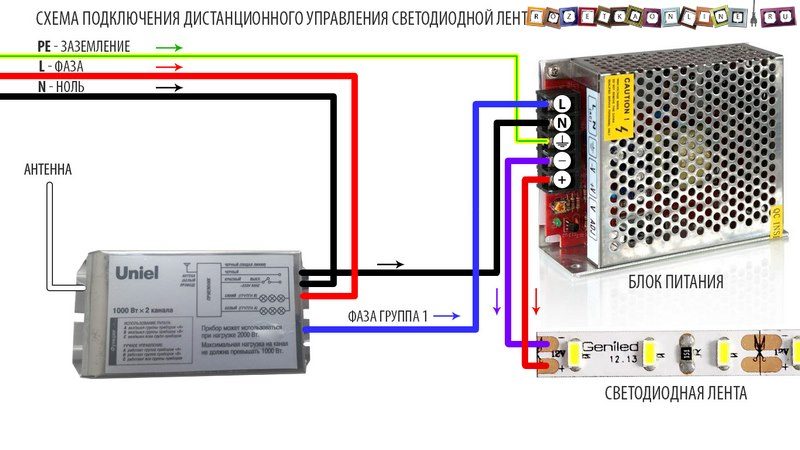

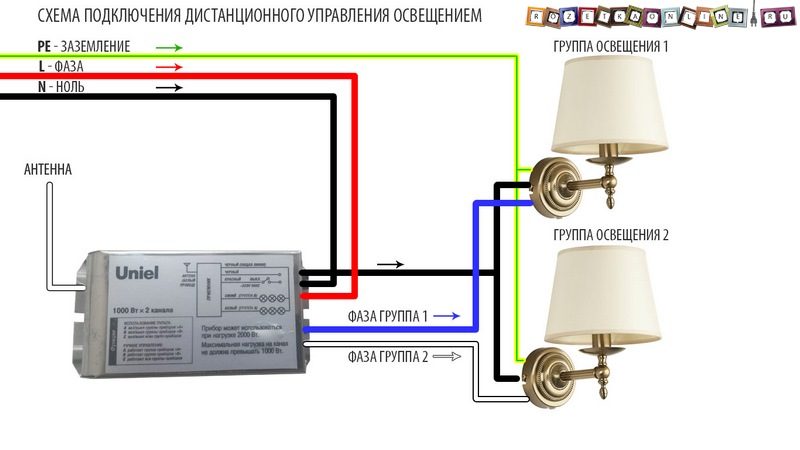

Общая схема подключения системы дистанционного управления освещением

выглядит следующим образом

На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.

В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:

Приступаем к подключению проводов по этой схеме.

В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты .

От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» — нулю на блоке питания, а белый провод с маркировкой – «Группа А» , подключаем к клемме фазы — «L» .

Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»

Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу .

Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:

Напомню, питающий кабель состоит из трех жил:

Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции — здесь.

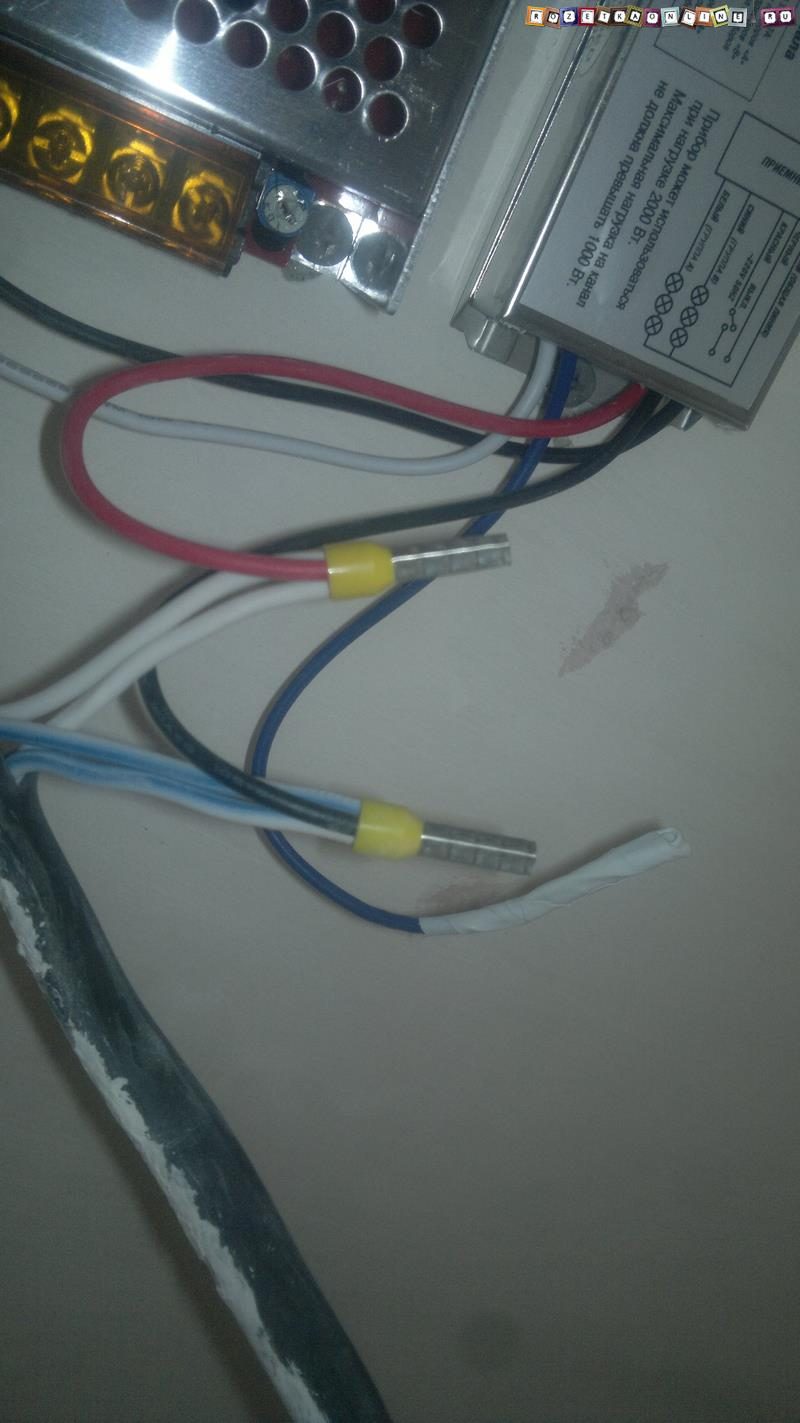

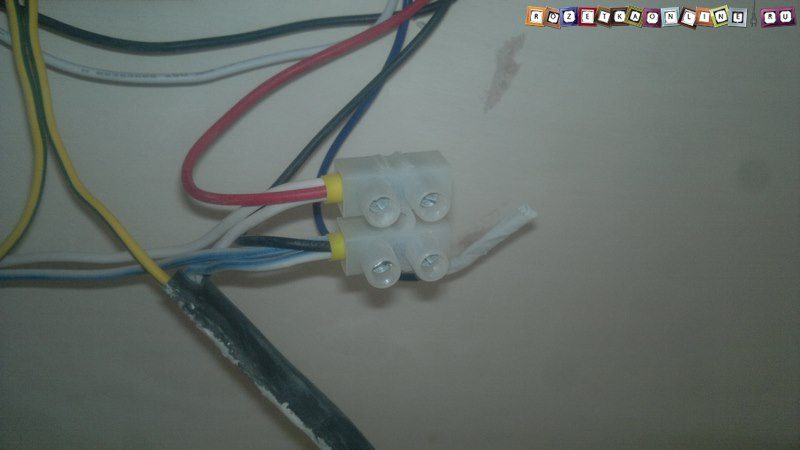

Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом .

Кроме этого соединения были затянуты контрольными винтовыми клеммами .

Затем все надежно заизолировано.

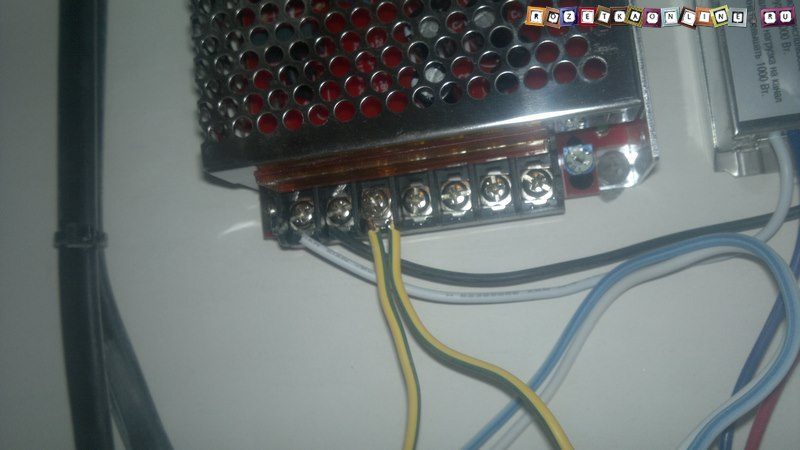

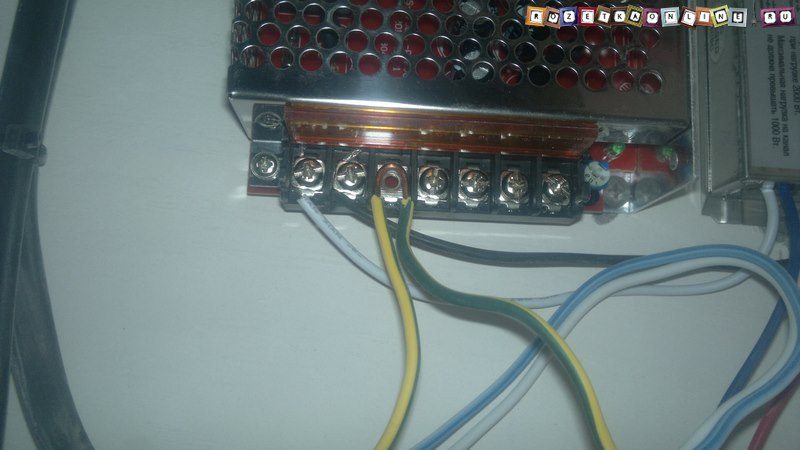

О сталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты . Делаем это тоже без разрыва.

Благо винтовой зажим на блоке питания это позволяет.

Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.

Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.

Для подключения светодиодной ленты к блоку питания, прокладываем двухжильный кабель до места установки ленты . Одну из жил подключаем к клемме «V+» блока питания, а другую к клемме «V-». В нашем случае для подключения использован кабель ШВВП 2х0.5, синяя жила которого подключена к минусу «V-», а коричневая к плюсу «V+». Затем, в таком же порядке с другого конца подключается led лента.

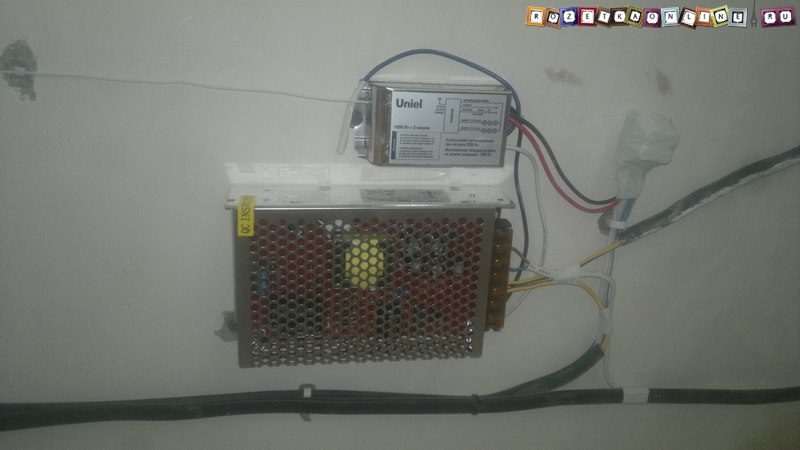

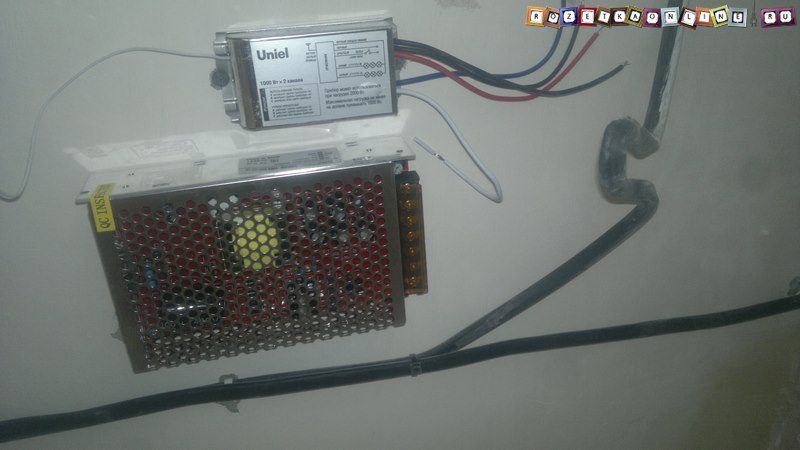

Все оборудование после подключения выглядит примерно так:

Вот теперь установка полностью завершена и можно проверить как работает управление светом с пульта. Кнопка «А» на пульте это наша подсветка, нажав один раз освещение загорается, нажав еще — оно гаснет.


Держатель для пульта заказчик принципиально отказался куда-то устанавливать, решил, что ему будет удобнее если пульт управления будет просто лежать на журнальном столе.

На этом подключение завершено , теперь можно управлять светодиодной подсветкой ниши для штор с пульта, включая или выключая её, когда это требуется. При этом режимы работы других групп освещения, как и остальной электросети квартиры никак не изменились. И это всего за 859 рулей (стоимость комплекта дистанционного управления светом с пульта).

Согласитесь, очень удачное решение и это далеко не единственный возможный способ применения систем управления светом с ПДУ . При желании, можно сделать управление с пульта всем светом в квартире, а кроме того вы сможете закрывать шторы или жалюзи, включать музыку или вентиляцию и многое другое, благо моделей систем дистанционного управления масса, с различными возможностями и характеристиками.

А вообще, тема управления освещением в квартире с пульта достаточно интересная и большая, поэтому не стесняйтесь, пишите ваши вопросы, предложения или опыт использования дистанционного управления светом в комментариях к статье, считаю, что это будет полезно многим.

Управление осветительными приборами на расстоянии находит широкое применение в жилых домах, административных и производственных помещениях. Типичным устройством, позволяющим осуществить процесс, является выключатель света с пультом дистанционного управления. ДУ производится на основе различных принципов.

В представленной нами статье детально описаны все виды устройств, позволяющих управлять приборами и системами освещения без непосредственного контакта. Самостоятельные мастера у нас найдут пошаговое руководство по их монтажу. Для облегчения выбора мы привели самые востребованные на рынке модели.

Принципы работы дистанционных приборов

Современные устройства, включающие/выключающие свет на расстоянии, обычно работают на основе излучения/фиксации волн определенной частоты (звуковых, инфракрасных, ультразвуковых, прочих).

Подобные устройства, как правило, состоят из двух частей:

  1. Приемника на микросхемах, который устанавливается возле осветительного прибора или механического выключателя, подключенного проводами питания.
  2. Пульта ДУ (дистанционного управления).

Рассмотрим подробнее наиболее распространенные разновидности таких приборов.

Выключатель с инфракрасным управлением

Категория приспособлений работает на основе излучателя инфракрасных волн, дистанционное управление которыми ведется из специального блока, подсоединенного в разрыв цепи. Это дает возможность включать/выключать светильник при помощи пульта.

Ряд производителей (BJC, Duwi, Simon, Steinel) нашли способ избежать этой проблемы. Модели, изготовляемые этими предприятиями, оснащены контроллерами, которые преобразуют инфракрасное излучение в радиосигнал, что позволяет увеличивать радиус действия и преодолевать встреченные на пути преграды.

В некоторых случаях команды, трансформированные в радиочастоты, на выходе вновь преобразуются в ИК, что необходимо для управления определенными видами устройств (кондиционерами). Еще одним минусом является недостаточная дальность действия инфракрасных волн (до 20 метров), что можно преодолеть, воспользовавшись ретрансляторами.

Устройства для управления светом по радиоканалу

Подобные приспособления часто входят в системы «Умный дом», но могут применяться самостоятельно. В радиочастотных дистанционных выключателях процесс передачи команды осуществляется при помощи пульта, сигнал которого предается на контроллер, отвечающий за управление светом.

Для прохода информации выделяется особый диапазон радиочастот (как правило, 315, 433, 868 мГц). Мощность радиопередатчиков у таких приборов составляет 10 милливатт, что регламентируется законом.

Несмотря на небольшой показатель, радиус работы приборов достаточно обширен: на открытой местности он доходит до 100 метров, а на пространствах с препятствиями – до 25 метров.

Подобная дальность действия устройства (ее можно усилить ретрансляторами и другими приборами), а также возможность преодолевать препятствия являются главными причинами распространенности радиовыключателей, которые применяются как в быту, так и в производственных и административных учреждениях.

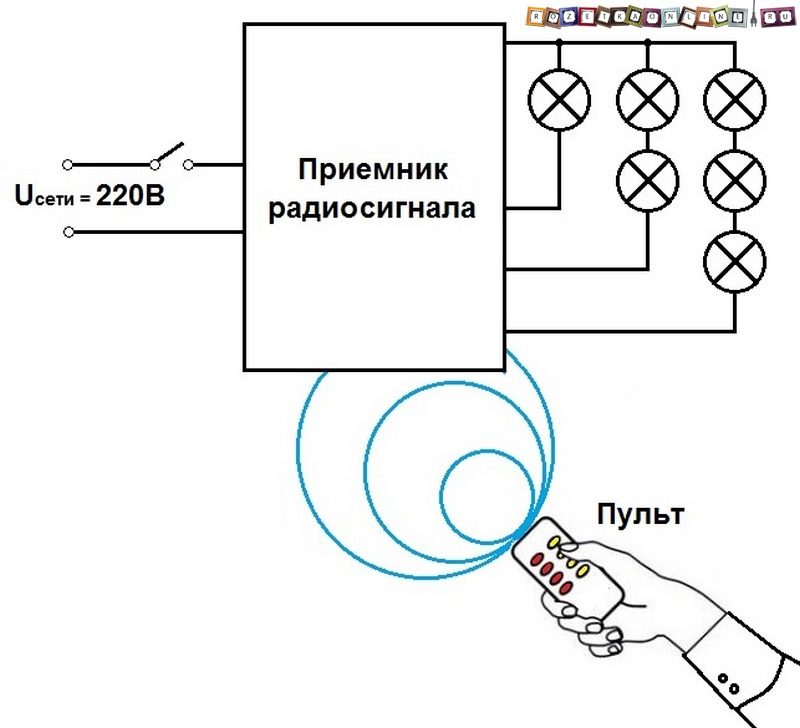

Схема работы радиочастотных устройств

Для осуществления передачи радиосигнала необходим следующий комплект оборудования:

  • аккумулятор (обычные батарейки);
  • контроллер ДУ, подключающийся к нагрузке и сети;
  • пульт, напоминающий ПДУ для видео- или телевизионного устройства. Существуют карманные минипульты или устройства-брелоки с 2-6 кнопками; подобные устройства используются для управления небольшой группой приборов.

Контроллер дистанционного управления монтируется в стену, осветительный прибор (стакан люстры) или под натяжной потолок.

Подобное устройство совместимо с различными разновидностями ламп: накаливания, галогенными, люминесцентными (обычными и компактными), обычными и линейными светодиодными, вне зависимости от того, расположены ли они единично или группами.

При радиоуправлении сигнал передается в виде пакета информации: он содержит команду, адрес прибора, которому предназначено указание, а также контрольную сумму. Радиоволны принимаются сразу всеми приемными устройствами, однако из-за указания адреса на него реагирует лишь прибор, для которого предназначена команда.

Переданная контрольная сумма используется для сверки информации: количество, присланное передатчиком, должно совпадать с числом, подсчитанным приемником. Если результаты расходятся, устройство не срабатывает.

Для стабильной безошибочной работы каждая команда передается передатчикам неоднократно (как минимум, три раза), что несколько замедляет оперативность работы системы. На радиовыключателях обычно также предусмотрена кнопка, позволяющая отключать ДУ и управлять прибором в ручном режиме.

Управление по мобильникам или через интернет

В современных устройствах может быть предусмотрена функция регулировки освещения при помощи смартфона или мобильного телефона. В этом случае управление производится через интернет при помощи спецприложений, которые устанавливаются на смартфон или компьютер. Как правило, программное обеспечение является частью комплекта, прилагаемого к аппарату при покупке.

Подобные приборы отличаются большим, практически неограниченным, радиусом действия, однако требуют присутствия Wi-Fi или иного доступа к всемирной сети. При помощи телефонов и смартфонов можно включать/выключать свет, регулировать его интенсивность, задавать устройствам особые режимы (стандартные, пользовательские).

Приборы для выключения света, оснащенные пультами ДУ, могут иметь также добавочные функции, к которым относятся:

  • возможность регулировки уровнем интенсивности освещения;
  • специально установленная стационарная кнопка, позволяющая отыскать затерявшийся дистанционный пульт;
  • оснащенность таймером, датчиком света либо движения.

Важно лишь помнить, что каждая дополнительная опция повышает стоимость прибора.

Выбор системы управления на расстоянии

При подборе аппарата с ДУ необходимо обратить внимание на ряд факторов. Следует проверить, соответствует ли мощность силового блока аналогичному показателю осветительного прибора, а также требуемому для питания выключателя напряжению. Последнее должно совпадать с количеством вольт в сети, к которой планируется подключать дистанционное устройство.

Желательно также оценить необходимость дополнительных функций, которыми часто оснащаются модели: с одной стороны, они заметно расширяют сферу применения прибора, с другой – в конкретных ситуациях они часто остаются невостребованными.

Наконец, определенное значение имеет дизайн приспособления, его форма, цвет, размеры, наличие дополнительной подсветки, другие факторы.

Достоинства и недостатки устройств ДУ

Приборы, позволяющие управлять освещением при помощи пульта управления, имеют определенные плюсы и минусы. Наиболее важным достоинством является легкость установки и простота подключения: монтаж приспособления не требует особых знаний.

Привлекает внимание комфорт в эксплуатации и возможность плавной регулировки осветительных приборов. В ряде моделей присутствует также функция программирования устройства, с помощью которой можно задать «эффект присутствия».

В этом случае устройство будет включаться/выключаться автоматически в определенное время, что может быть полезно при пустующей квартире.

Использование ДУ-приборов способствует снижению расхода электричества, а также продлению службы различных видов ламп. Кроме того, дистанционный выключатель дает возможность одновременно управлять с одного пульта сразу несколькими источниками света или даже другими приборами.

К недостаткам подобных устройств можно отнести случающиеся ложные или самопроизвольные срабатывания; слабый радиосигнал, который может не пройти сквозь препятствие; возможное воздействие на кардиостимуляторы или слуховые аппараты.

Выключатели, находящиеся на открытом воздухе, могут некорректно работать из-за атмосферных осадков. Кроме того, у пульта управления в самый неподходящий момент могут сесть батарейки.

Подключение дистанционных выключателей

Схема монтажа подобных устройств часто зависит от лампочек, с которыми предстоит работать прибору, а также от других факторов, поэтому перед началом сборки следует тщательно изучить инструкцию, прилагаемую к модели.

Как правило, изделия рассчитаны на стандартное напряжение 220 вольт, однако при специфических требованиях светильника этот показатель может быть занижен.

Если система включает в себя прибор, понижающий напряжение, первоначально требуется смонтировать блок управления, а уже затем трансформатор. При нажатии кнопки на ДУ-пульте силовой блок подает питание либо непосредственно на лампочку, либо на понижающий трансформатор (в зависимости от источника света). Чаще всего подобная схема применяется при освещении комнат светодиодами.

В зависимости от модели, силовой блок может иметь один или несколько каналов: последний вариант позволяет одновременно управлять сразу несколькими приспособлениями.

Специалисты рекомендуют подключать дистанционное устройство через традиционный механический выключатель, которым можно будет воспользоваться, если аппарат с дистанционным управлением выйдет из строя.

Обзор популярных моделей ДВ

Подобную электрическую технику выпускают производители разных стран.

Популярные радиовыключатели Wookee

Дистанционные приборы, производимые этой фирмой, состоят из комплекта, включающего блок приема радиосигнала и пульт удаленного управления. Для комфортного использования в набор входит также держатель. Специально сделанные на нем отверстия позволяют легко прикрепить эту деталь к вертикальной поверхности обычными саморезами.

Модели оснащены двумя переключателями, благодаря чему приборы могут функционировать с различными электросетями. Предельная нагрузка в каждой может достигать 500 Вт. Радиус функционирования аппарата составляет 100 метров на открытом пространстве и 20 метров в помещении. Чтобы устройство работало корректно, рекомендуется установить его вместе с реле в распределительной коробке.

«Ноотехника» – на основе инфракрасных волн

Известная белорусская компания выпускает линейку выключателей с дистанционным управлением на основе инфракрасного излучения «Сапфир». Представленные в серии модели выполнены из полимеров высокого качества, имеющих преимущественно белый цвет.

Изделия оснащены диммерами, позволяющими регулировать мощность потока энергии, что продлевает срок эксплуатации ламп. Заданные во время последнего включения параметры сохраняются при новом запуске прибора, а это сокращает время на выбор нужного параметра яркости.

Во многих моделях предусмотрена функция имитирования присутствия в доме хозяина, связанная с периодическим выключением/включением ламп в доме. К недостаткам моделей этой фирмы можно отнести низкочувствительные сенсоры, из-за чего затруднено ручное управление: для корректной работы все манипуляции требуется выполнять ладонью.

Немецкое качество и дизайн марки Jung

Известная немецкая компания, производящая электротехническую продукцию, уделяет внимание как качественному механизму, так и безупречному дизайну.

Модели дистанционных выключателей света, произведенные на предприятиях этой фирмы, обладают стандартным набором функций, высоким качеством сборки, использованием первосортных деталей и комплектующих. Широкий ассортимент разнообразно оформленных изделий позволяет подобрать модель, которая безупречно впишется в самый изысканный интерьер.

В каталоге компании представлены линейки приборов «антрацит» (с черными полированными поверхностями), яркие модели, выполненные из акрила и цветного стекла, универсальные изделия традиционной формы, выполненные из стали и алюминия, демократичные устройства из пластика.

Отдельная серия объединяет приспособления с защитой от влаги, которые предназначены для использования в помещениях с повышенным содержанием водяных паров, например, в ванных комнатах.

Практичные модели «Мастер Кит»

Наиболее популярными устройствами этой марки являются дистанционные выключатели МК343 и МК344. Первый вариант позволяет дистанционно переключаться по двум независимым радиоканалам (допустимая мощность каждого 300 Вт).

При этом, если силовой блок снабжен радиатором, прибор выдерживает мощность в 1000 Вт. Для управления устройством используется брелок-передатчик, оснащенный четырьмя кнопками.

Более продвинутой модификацией считается модель МК344, которая предусматривает не только включение/выключение, но и плавную регулировку интенсивности света по двум отдельным каналам.

Все функции можно выполнить при помощи 4-х кнопок на пульте: две из них служат для подачи нагрузки, а две оставшиеся – для управления яркостью ламп.

Компактные и удобные в применении СОСО

Компания специализируется на выпуске беспроводных выключателей небольших размеров. Подобные устройства, способные функционировать с большими мощностями (до 3,5 кВт), можно разместить в монтажной коробке за сетевым выключателем или розеткой.

Силовой блок в этом случае монтируется следующим образом. Выбрав соответствующий показатель нагрузки, необходимо отключить питание сети. Аналогично обычному выключателю устанавливается силовой блок, который необходимо подключить к фазе и нулю.

Провод фазы сети (коричневый) проходит через клеммник и подается к L-клемме силового блока, тогда как нулевой – прикрепляется к клемме N. Розетка же, в свою очередь, подсоединяется к блоковым выходным клеммам N и L, после чего на нее можно устанавливать прибор.

Важно также активировать режим запоминания команды, для чего необходимо нажать соответствующую кнопку. После этого нужно подать с радиопульта сигнал. Показателем запоминания этой информации является двойное мигание светодиода.

С правилами и ориентирами выбора беспроводного выключателя света ознакомит следующая статья, полностью посвященная этому интересному вопросу.

Выводы и полезное видео по теме

Помещенный ниже ролик содержит обзор устройства дистанционной модели управления освещением:

Подробная инструкция по подключению двухканального прибора дистанционного управления к люстре:

При помощи разнообразных выключателей света с дистанционными пультами управления можно удаленно регулировать работу осветительных приборов. Такие устройства повышают уровень жизни, способствуют увеличению срока службы светильников и сокращают расходы на электричество.

Широкий ассортимент приборов этого типа позволяет подобрать модель, соответствующую потребностям и возможностям пользователя, а легкость установки способствует выполнению самостоятельного монтажа изделия с минимальной затратой времени и сил.

Расскажите о том, как подбирали выключатель с пультом для обустройства собственной квартиры/дома. Возможно, вы располагаете полезными технологическими нюансами, которые будут полезны посетителям сайта. Пишите, пожалуйста, комментарии в находящейся ниже блок-форме, задавайте вопросы, публикуйте фотоснимки по теме статьи.

Управление светом с пульта в квартире — технология, которая казалась чем-то невероятным еще несколько лет назад, сейчас доступна каждому. При этом простота монтажа и общая невысокая стоимость всей системы дистанционного управления светом, делают её невероятно востребованной и популярной.

Конечно, пока рано говорить о том, что дистанционное управление освещением с помощью пульта в скором времени полностью вытеснит старые, знакомые всем стационарные выключатели, они все же проще, надежнее, а кроме того привычнее простому обывателю. Но уже сейчас можно выделить несколько основных направлений, где управление светом с пульта просто незаменимо.

Допустим, вам потребовалось установить где-то новый светильник, в месте, где для него нет специальной проводки, а такое бывает достаточно часто. В таких случаях достаточно подключить этот светильник в ближайшую розетку и установить компактный блок дистанционного управления, связанный с пультом. После чего вы сможете пользоваться светильником, управляя его работой этим самым пультом.

Кроме того, с помощью системы дистанционного управления светом, вы сможете разделять имеющиеся группы освещения на несколько, изменять режимы работы осветительных приборов и многое другое.

Для большей наглядности и подтверждения моих слов, давайте рассмотрим процесс установки системы дистанционного управления светом с пульта в обычной квартире.

Постараюсь описать установку управления светом с пульта максимально подробно, по пунктам, с приведением схем подключения, чтобы вы могли использовать эту инструкцию как пошаговое руководство по монтажу.

Монтаж управления светом с пульта своими руками

ДАНО: в стандартной, типовой трехкомнатной квартире, сделана перепланировка – снесена перегородка между залом и кухней. При этом уже выполнен ремонт и чистовая отделка, остался лишь монтаж натяжного потолка. В последний момент заказчик попросил сделать светодиодную подсветку ниши для штор в зале, которая тянется вдоль всей внешней стены.

Вся электропроводка была заменена, и кабельные магистрали проходят по потолку, а распределительные коробки спрятаны в стенах.

Важным требованием к этой подсветке являлось возможность отдельного включения её от остальных групп освещения. Другими словами, в обычных условиях эта подсветка должна включаться своей клавишей выключателя.

Так как вся проводка до выключателей была сделана, а все стены уже обклеены обоями, прокинуть еще одну линию до выключателя без серьезных разрушений не представлялось возможным.

Вот тут на помощь пришла система дистанционного управления освещением с пульта , идея реализации которой привела заказчика в восторг, это было как раз тем, что он хотел. Тем более, что рядом с местом монтажа проходит кабель на розеточную группу, от него и было решено запитаться.

Итак, нами была куплен вот такой набор – Пульт дистанционного управления световыми приборами Uniel UCH-P001 .

В комплект поставки системы входят:

1. Контроллер – приемник радиосигнала со встроенным реле

2. Пульт дистанционного управления (ПДУ)

3. Держатель ПДУ, с двумя видами крепежа- двухсторонним скотчем и шурупами

4. Элемент питания для ПДУ типа A23

Основные характеристики системы управления светом с пульта:

Тип : Дистанционный выключатель с пультом

Количество подключаемых приборов (групп) : 2

Максимальная нагрузка на канал, Вт : 1000

Максимальная суммарная нагрузка, Вт : 2000

Размер приемника, мм : 90*45*22

Если говорить простым языком получается, что пульт дистанционного управления Uniel UCH-P001, может одновременно управлять двумя различными группами освещения или другими электроприборами, максимальная потребляемая мощность каждой группы не более 1000Вт или 1кВТ.

При этом режима работы три, столько же кнопок управления, «1» и «2» выключение и выключение соответствующих групп, а кнопка «3» — включение и выключение всех групп одновременно. Радиус уверенного приема сигнала, на открытой местности, не более 30 метров.

Этот комплект дистанционного управления освещением был куплен в одном из электротехнических магазинов Екатеринбурга за 859р. Вообще, мониторинг цен показал, что в зависимости от региона и конкретного города, цена на аналогичный пульт управления варьируется в районе 750-1000р.

Кроме системы управления светом с пульта, так же были куплены – светодиодная лента и блок питания для неё, согласно поставленной задаче. А вообще, как вы уже догадались, пультом можно управлять любым светильником и даже электроприбором мощностью до 1000Вт.
Блок питания от светодиодной подсветки и приемник дистанционного управления было решено разместить на потолке, рядом с питающим кабелем, идущим на группу розеток.

Приемник достаточно компактный, что очень полезно при различных способах монтажа. Его можно спрятать за подвесным потолком из ГКЛ или даже в корпусе люстры.

Итак, когда все приготовления закончены, можно приступать к самому ответственному шагу – подключению управления светом с пульта к блоку питания светодиодной ленты.

Общая схема подключения системы дистанционного управления освещением

выглядит следующим образом

На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.

В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:

Приступаем к подключению проводов по этой схеме.

В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты .

От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» — нулю на блоке питания, а белый провод с маркировкой – «Группа А» , подключаем к клемме фазы — «L» .

Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»

Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу .

Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:

Напомню, питающий кабель состоит из трех жил:

Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции — здесь.

Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом .

Кроме этого соединения были затянуты контрольными винтовыми клеммами .

Затем все надежно заизолировано.

О сталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты . Делаем это тоже без разрыва.

Благо винтовой зажим на блоке питания это позволяет.

Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.

Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.

Для подключения светодиодной ленты к блоку питания, прокладываем двухжильный кабель до места установки ленты . Одну из жил подключаем к клемме «V+» блока питания, а другую к клемме «V-». В нашем случае для подключения использован кабель ШВВП 2х0.5, синяя жила которого подключена к минусу «V-», а коричневая к плюсу «V+». Затем, в таком же порядке с другого конца подключается led лента.

Все оборудование после подключения выглядит примерно так:

Вот теперь установка полностью завершена и можно проверить как работает управление светом с пульта. Кнопка «А» на пульте это наша подсветка, нажав один раз освещение загорается, нажав еще — оно гаснет.


Держатель для пульта заказчик принципиально отказался куда-то устанавливать, решил, что ему будет удобнее если пульт управления будет просто лежать на журнальном столе.

На этом подключение завершено , теперь можно управлять светодиодной подсветкой ниши для штор с пульта, включая или выключая её, когда это требуется. При этом режимы работы других групп освещения, как и остальной электросети квартиры никак не изменились. И это всего за 859 рулей (стоимость комплекта дистанционного управления светом с пульта).

Согласитесь, очень удачное решение и это далеко не единственный возможный способ применения систем управления светом с ПДУ . При желании, можно сделать управление с пульта всем светом в квартире, а кроме того вы сможете закрывать шторы или жалюзи, включать музыку или вентиляцию и многое другое, благо моделей систем дистанционного управления масса, с различными возможностями и характеристиками.

А вообще, тема управления освещением в квартире с пульта достаточно интересная и большая, поэтому не стесняйтесь, пишите ваши вопросы, предложения или опыт использования дистанционного управления светом в комментариях к статье, считаю, что это будет полезно многим.

Источник

Оцените статью
REMNABOR
Adblock
detector
