Ups 50 180 f схема подключения

ЗАПУСК ПРОИЗВОДСТВА высокоэффективные универсальные литые многоступенчатые насосы e-MP LOWARA до +140°C (Специальные версии до +180°C)

Насосы Lowara серии e-MP отличаются особой прочностью и надежностью и пригодны к использованию практически в любых системах высокого давления. Сочетая в себе инновационные разработки и многолетний опыт компании Xylem, они представляют собой многофункциональное и эффективное решение для задач в области промышленности, инженерных коммуникаций, ЖКХ и сельского хозяйства. Таким образом, благодаря универсальной конструкции, насосы серии e-MP могут применяться в практически любых областях.

Преимущества

Простота интеграции

Благодаря различным вариантам исполнения гидравлической части и положению всасывающего патрубка, насосы e-MP можно легко и без дополнительных затрат интегрировать практически в любую систему высокого давления. Модернизированное рабочее колесо обладает высокой всасывающей способностью, что позволяет удовлетворять самым высоким требованиям в таких применениях, как перекачивание горячей воды и конденсата.

Безопасность эксплуатации

Благодаря целому ряду встроенных систем защиты насосы серии e-MP обезопасят ваш персонал, а наличие большой самоочищающейся камеры уплотнения вала для загрязненных жидкостей позволит уменьшить время простоя. Кроме того, вы можете осуществлять дополнительный контроль и мониторинг работы насоса, подключив его к системе Xylem Hydrovar или иным подобным системам.

Экономия энергии

Позаботьтесь об окружающей среде. Конструкция высокоэффективных гидравлических частей насосов серии e-MP оптимизированы с помощью методов гидродинамического моделирования. U-каналы новой конструкции обеспечивают максимально эффективное прохождение перекачиваемой жидкости от ступени к ступени. Это позволяет сократить потребление энергии и затраты на весь срок службы, благодаря чему значения MEI насосов значительно превосходят требования международных стандартов.

Планируемое обслуживание

Заранее планируйте техническое обслуживание и сводите к минимуму возможное время простоя с помощью установки дополнительных датчиков давления, температуры и вибрации. Подключение этих датчиков к системе мониторинга и диагностики дает возможность заранее спланировать график профилактического техобслуживания агрегата.

Износостойкость

Уменьшите время простоя, частоту техобслуживания и эксплуатационные затраты с помощью целого ряда конструктивных особенностей и специальных материалов, которые продлевают срок службы насосов e-MP и их компонентов. Так, например, недавно разработанный подшипник скольжения всасывающей ступени изготавливается из карбида вольфрама, что повышает его устойчивость к сильным вибрациям и ударам. Балансировочный барабан уменьшает осевую нагрузку на подшипники и торцевое уплотнение. В результате повышается КПД и эффективность эксплуатации насоса.

Простота техобслуживания

Благодаря простой и в то же время продуманной конструкции насосов e-MP техобслуживание не представляет никакой сложности. Подшипник на приводной стороне вала, торцевое уплотнение и втулка балансировочного барабана легко заменяются и не требуют отсоединения насоса от трубопровода. Кроме того, модульная конструкция насоса позволяет сократить количество деталей, необходимых для охвата всего модельного ряда, что упрощает сборку насоса и подбор запчастей.

Материалы

Корпус насоса: серый чугун, высокопрочный чугун с шаровидным графитом, сталь, нержавеющая сталь (AISI 316), дуплексная нержавеющая сталь, супердуплексная нержавеющая сталь

Рабочее колесо: серый чугун, бронза, нержавеющая сталь (AISI 316), дуплексная нержавеющая сталь, супердуплексная нержавеющая сталь

Эластомеры: EPDM, FPM

Уплотнение вала: торцевое уплотнение, картриджное уплотнение, сальниковая набивка

Характеристики

  • Подача: до 850 м³/ч
  • Напор: до 950 м
  • Электропитание: трёхфазный 50 и 60 Гц
  • Мощность: от 2,2 кВт до 1.250 кВт
  • Максимальное рабочее давление 100 бар
  • Температура перекачиваемой жидкости: от -25°C до +140°C (Специальные версии до +180°C)





115230, г. Москва Хлебозаводский проезд дом 7 стр. 9

Источник

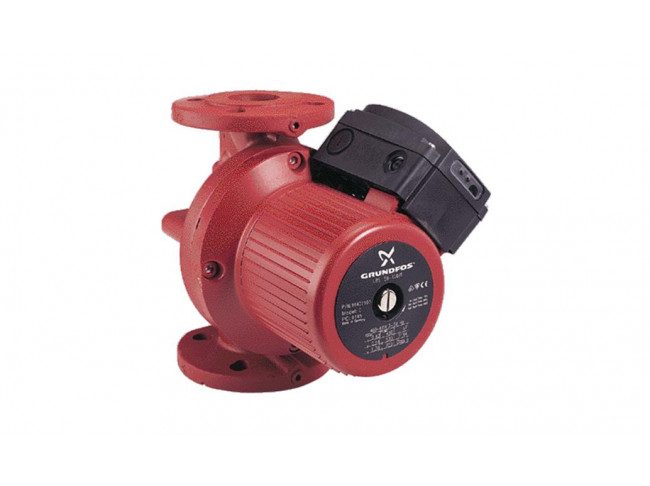

Насос циркуляционный Grundfos UPS 50-180 F

  • Модель: UPS 50-180 F
  • Производитель: Grundfos
  • Страна производства: Сербия
  • Артикул: 96402136
  • Гарантия: 2 года
  • Наличие: Под заказ

Характеристики насоса следующие:

  • 3 скорость электродвигателя.
  • Керамические радиальные подшипники.
  • Карбонный упорный подшипник.
  • Оболочка ротора, покрытие ротора, опорный диск из нержавеющей стали.
  • Кожух статора из алюминиевого сплава.
  • корпус насоса Чугун.
  • Статор со встроенным тепловым реле.

Электродвигатель – 3-фазный электродвигатель.

Насос поставляется со стандартным модулем в клеммной коробке. Стандартный модуль необходимо подключить к сетевому питанию через внешний пускатель.

Обнаружив ошибку или неточность в тексте или описании товара, выделите ее и нажмите Shift+Enter.

Источник

Насос циркуляционный Grundfos UPS 50-180 F (1х230 В)

Напряжение питания 1х230 В
Номинальный напор, м 9
Напор (мин.-макс.), м 2-13
Номинальный расход, м³/ч 18.5
Расход (мин.-макс.), м³/ч 4-30
Монтажная длина, мм 280

Циркуляционный фланцевый насос UPS 50-180 F (1х230 В) предназначен для обеспечения циркуляции холодной или горячей жидкости в инженерных системах зданий и сооружений.

Основное применение насоса:

  • Циркуляция жидкости в системах отопления.
  • Циркуляция жидкости в системах охлаждения и кондиционирования.

Насос UPS 50-180 F (1х230 В) является популярной моделью и имеет фланец DN 50 на входе и выходе, 3 скорости вращения, развивает напор до 13 метров, а расход до 30 м³/ч. Подключение к однофазной сети на 230 вольт.

Насос может перекачивать воду и жидкости с содержанием гликоля до 50%.

Основные достоинства насоса UPS 50-180 F (1х230 В):

  • Европейское качество от лидера отрасли.
  • Три скорости вращения.
  • Рабочее колесо из нержавеющей стали.
  • Встроенный в обмотку термовыключатель.
  • Комбинированный фланец PN 06/10.
  • Расположение патрубков в линию (IN-LINE конструкция).

Конструктивные особенности UPS 50-180 F (1х230 В)

Три различных скорости вращения позволяют более гибко управлять работой насоса и всей системы (например, в зависимости от температуры наружного воздуха), не говоря уже о том, что при переходе на более низкую скорость экономится электроэнергия и падает шум в регулирующей арматуре. Переключатель скоростей вращения находится в клеммной коробке и имеет три положения. Переключение скоростей происходит путем простой перестановки модуля переключения скорости в соответствующее положение.

Переключение скоростей вращения допускается только на отключенном от питания насосе!

UPS 50-180 F (1х230 В) по конструкции относится к насосам с мокрым ротором. Это значит, что электродвигатель и насосная часть образуют единый узел без промежуточного уплотнения вала. Подшипники и ротор находятся в перекачиваемой жидкости, при этом последний изолирован от статора специальной гильзой.

Корпус чугуна выполнен из чугуна, а рабочее колесо из коррозионностойкой нержавеющей стали, что отвечает самым высоким требованиям безопасности, гигиенических стандартов и эксплуатационной надежности.

На фронтальной поверхности насоса находится винт для удаления воздуха, однако это не исключает необходимости применения воздухоотводчиков в самой высокой точке трубопровода системы отопления.

Модель снабжена комбинированным фланцем с номинальным диаметром DN 50, к которому подойдут ответные фланцы, рассчитанные на давление PN 6 или PN 10. Ответный фланец должен быть рассчитан только на одно из этих давлений и сам комбинированным быть не может.

Насос не следует использовать с преобразователем частоты по нескольким причинам: увеличение уровня шума, сбой световой индикации, насос со встроенным модулем не будет обеспечен защитой. В этом случае рекомендуется использовать насос Grundfos серии MAGNA3 с уже встроенным заводским преобразователем частоты.

Как и все насосы с мокрым ротором UPS 50-180 F (1х230 В) обязательно должен быть установлен так, чтобы вал электродвигателя располагался строго горизонтально.

Насос должен подключаться к электросети через внешний контактор. Выводы T1 и Т2 встроенного в статор двигателя термовыключателя должны быть задействованы в разрыв катушки пускателя. После срабатывания тепловой защиты пуск насоса произойдет автоматически после того, как обмотки электродвигателя остынут до нормальной температуры.

Насос UPS 50-180 F (1х230 В) можно:

  • Устанавливать на трубопроводе только при горизонтальным расположении вала насоса.
  • Использовать для перекачивания чистой воды или растворов с содержанием гликоля до 50% и с температурой не более 120° С.
  • Эксплуатировать на одной из трех фиксированных скоростей вращения.
  • Подключать только к однофазному питанию с напряжением на 230-240 В.

Важным моментом является обеспечение минимального давления жидкости в трубах на входе в насос, с целью избежать кавитации и выхода насоса из строя. Это давление зависит от температуры жидкости. Значения сведены в таблицу, которую можно найти в руководстве по эксплуатации.

Комплект поставки:
  • Циркуляционный фланцевый насос UPS 50-180 F 230 В со стандартным модулем и трехпозиционным переключателем в клеммной коробке.
  • Инструкция по монтажу и эксплуатации.
  • Гарантийный талон.
Завод-изготовитель

Насос производится на заводе Grundfos в Венгрии.

Артикул 96402134
Установка вал двигателя в горизонт. положении
Тип циркуляционный насос
Страна бренда Дания
Гарантия 2 года
Производитель Grundfos
Кол-во скоростей 3
Потребляемая мощность (1-2-3 скор.), Вт 860-940-1000
Напряжение питания 1х230 В
Ток (1-2-3 скор.), А 4.15-4.4-4.65
Макс. T жидкости, °C 120
Макс. T окр. среды, °C 40
Тепловая защита встроена в двигатель
Емкость конденсатора, мкФ 30
Класс изоляции двигателя H
Степень защиты IPX4D
Гидравлическое присоединение DN 50 (фланец)
Монтажная длина, мм 280

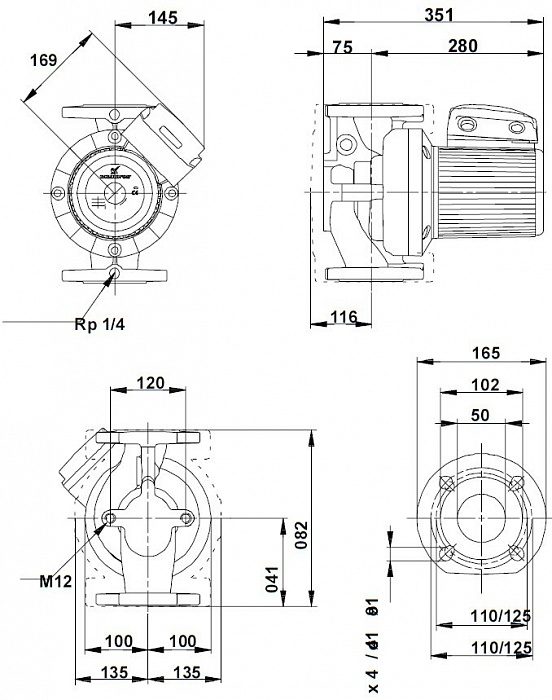

Размеры (ДхШхВ) 280х270х351 мм
Вес, кг 29.7
Полный вес (брутто), кг 30.5
Объем упаковки, м³ 0.043
Цвет красный

Общая информация по доставки и оплате

Модель Напряжение питания Номинальный напор, м Цена
Насос циркуляционный Grundfos UPS 32-120 F 230В 1х230 В 7.2 36 037
Насос циркуляционный Grundfos UPS 32-120 F 400В 3х400 В 7.5 32 966
Насос циркуляционный Grundfos UPS 40-120 F 230В 1х230 В 5.2 41 456
Насос циркуляционный Grundfos UPS 40-120 F 400В 3х400 В 6.8 38 024
Насос циркуляционный Grundfos UPS 40-180 F 230В 1х230 В 9.5 47 417
Насос циркуляционный Grundfos UPS 40-180 F 400В 3х400 В 10 43 624
Насос циркуляционный Grundfos UPS 40-185 F 230В 1х230 В 9.5 55 095
Насос циркуляционный Grundfos UPS 40-185 F 400В 3х400 В 11 50 850
Насос циркуляционный Grundfos UPS 50-120 F 230В 1х230 В 7 50 127
Насос циркуляционный Grundfos UPS 50-120 F 400В 3х400 В 7 45 792
Насос циркуляционный Grundfos UPS 50-180 F 400В 3х400 В 10 52 385
Насос циркуляционный Grundfos UPS 50-185 F 230В 1х230 В 10 66 655
Насос циркуляционный Grundfos UPS 50-185 F 400В 3х400 В 11 61 236
Насос циркуляционный Grundfos UPS 65-120 F 230В 1х230 В 7 58 436
Насос циркуляционный Grundfos UPS 65-120 F 400В 3х400 В 8 53 469
Насос циркуляционный Grundfos UPS 65-180 F 400В 3х400 В 10 60 875
Насос циркуляционный Grundfos UPS 65-185 F 400В 3х400 В 11 70 629
Насос циркуляционный Grundfos UPS 80-120 F 400В 3х400 В 7.3 73 429
Насос циркуляционный Grundfos UPSD 32-120 F 230В 1х230 В 7.2 86 074
Насос циркуляционный Grundfos UPSD 32-120 F 400В 3х400 В 7.5 78 577
