Данные ИБП оборудованны тремя компьютерными розетками на задней панели, предназначен для защиты настольных компьютеров от неполадок с электропитанием, в том числе, от перегрузок и короткого замыкания.

Как правило. данные ИБП очень надежны и служат очень долгое время, если их эксплуатировать как положено. Чаще всего выходят из строя аккумуляторы, как правило это через год или два. Помните, источник бесперебойного питания предназначен только для защиты вашей техники от выключения, он вам дает время на то чтобы выключить ее, например ПК. Не эксплуатируйте данные ИБП как постоянный источник напряжения, иначе они очень быстро выйдуут и строя, потому что во первых, он в работе итак греется, особенно трансформатор, а мощные транзисторы, стоят на маленьких радиаторах.

Технические характеристики:
Тип Линейно-интерактивный (line-interactive); обеспечивает стабилизацию напряжения на выходе; при этом частоты на входе и выходе совпадают.
Частота 47

63 Гц
Максимальная выходная мощность (ВА) 400, 600, 800 ВА
Интерфейс RS-232, USB |интерфейсы
Окно пропускания 220 В ± 25%
Время реакции 3 мс
Выходное напряжение 220 В ± 5%
Максимальная энергия входного импульсного воздействия 320 Джоулей, 2 мс
Тип выходного сигнала Cтупенчатая аппроксимация синусоиды
Защита от короткого замыкания Предохранитель для защиты от перегрузки и короткого замыкания
Защита от перегрузок ИБП (UPS) автоматически выключится, если нагрузка составит 110% от допустимой в течение 60 сек. и 130% в течение 3 сек.
AVR (Automatic Voltage Regulation — авторегулятор напряжения) Есть. При отклонении входного напряжения на величину от 10% до 25% ниже номинала, ИБП (UPS) повышает напряжение на 15%. При отклонении входного напряжения на величину от 10% до 25% выше номинала, ИБП (UPS) понижает напряжение на 15%.
Аккумуляторы 1 батарея 12В, 7 Ач. Герметичная, свинцово-кислотная необслуживаемая.
Горячая замена аккумулятора Не поддерживается
Время зарядки 4 часа до 90% емкости
Размеры сменного аккумулятора (ШхВхГ) 151 х94 х65 мм
Защита телефонной/модемной линии разъемы RJ-11 для защиты телефонной сети
Индикация 1 индикатор на передней панели. Оповещает об активности устройства и перегрузке.
Звуковые сигналы Резервный режим: редкие гудки (раз в 10 с), Батарея разряжена: частые гудки (раз в 1 с), перегрузка: непрерывный гудок
Уровень шума 40 дБ

Источник

cxema21.ru

Данные ИБП оборудованны тремя компьютерными розетками на задней панели, предназначен для защиты настольных компьютеров от неполадок с электропитанием, в том числе, от перегрузок и короткого замыкания.

Как правило. данные ИБП очень надежны и служат очень долгое время, если их эксплуатировать как положено. Чаще всего выходят из строя аккумуляторы, как правило это через год или два. Помните, источник бесперебойного питания предназначен только для защиты вашей техники от выключения, он вам дает время на то чтобы выключить ее, например ПК. Не эксплуатируйте данные ИБП как постоянный источник напряжения, иначе они очень быстро выйдуут и строя, потому что во первых, он в работе итак греется, особенно трансформатор, а мощные транзисторы, стоят на маленьких радиаторах.

Технические характеристики:
Тип Линейно-интерактивный (line-interactive); обеспечивает стабилизацию напряжения на выходе; при этом частоты на входе и выходе совпадают.
Частота 47

63 Гц
Максимальная выходная мощность (ВА) 400, 600, 800 ВА
Интерфейс RS-232, USB |интерфейсы
Окно пропускания 220 В ± 25%
Время реакции 3 мс
Выходное напряжение 220 В ± 5%
Максимальная энергия входного импульсного воздействия 320 Джоулей, 2 мс
Тип выходного сигнала Cтупенчатая аппроксимация синусоиды
Защита от короткого замыкания Предохранитель для защиты от перегрузки и короткого замыкания
Защита от перегрузок ИБП (UPS) автоматически выключится, если нагрузка составит 110% от допустимой в течение 60 сек. и 130% в течение 3 сек.
AVR (Automatic Voltage Regulation — авторегулятор напряжения) Есть. При отклонении входного напряжения на величину от 10% до 25% ниже номинала, ИБП (UPS) повышает напряжение на 15%. При отклонении входного напряжения на величину от 10% до 25% выше номинала, ИБП (UPS) понижает напряжение на 15%.
Аккумуляторы 1 батарея 12В, 7 Ач. Герметичная, свинцово-кислотная необслуживаемая.
Горячая замена аккумулятора Не поддерживается
Время зарядки 4 часа до 90% емкости
Размеры сменного аккумулятора (ШхВхГ) 151 х94 х65 мм
Защита телефонной/модемной линии разъемы RJ-11 для защиты телефонной сети
Индикация 1 индикатор на передней панели. Оповещает об активности устройства и перегрузке.
Звуковые сигналы Резервный режим: редкие гудки (раз в 10 с), Батарея разряжена: частые гудки (раз в 1 с), перегрузка: непрерывный гудок
Уровень шума 40 дБ

Источник

Блог сисадмина

Добро пожаловать в блог сисадмина-паяльщика

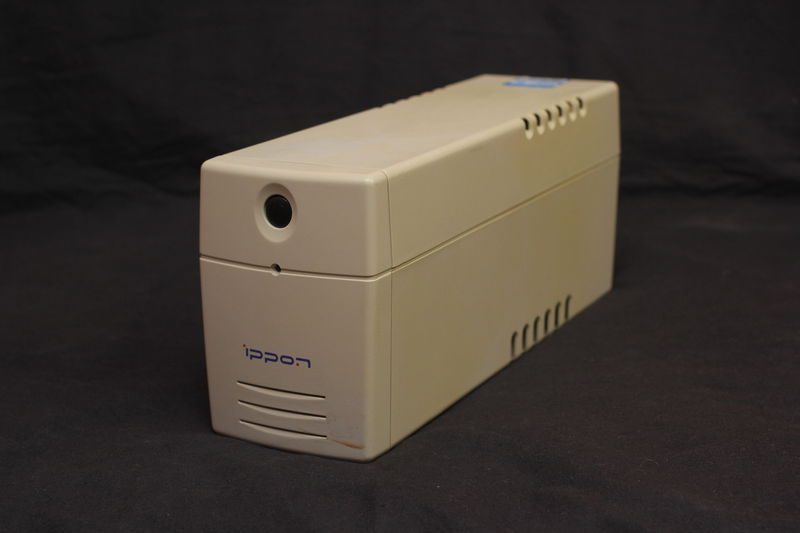

Источник бесперебойного питания Ippon Back Power Pro 500

Вход / Выход
На входе: 1-фазное напряжение
На выходе: 1-фазное напряжение
Входное напряжение: 165 – 275 В
Входная частота: 47 – 63 Гц
Стабильность выходного напряжения (батарейный режим): ± 5 %

Управление
Интерфейсы: USB, RS-232

Функциональность
Отображение информации: нет
Звуковая сигнализация: есть
Холодный старт: есть

Батарея
Время зарядки: 6 час
Возможность замены батарей: есть

Защита
Защита от перегрузки: есть
Защита от высоковольтных импульсов: есть
Фильтрация помех: есть
Защита от короткого замыкания: есть
Защита телефонной линии: есть

Дополнительная информация
Цвет: белый
Габариты (ШxВxГ): 100x140x330 мм
Вес: 6 кг

На плате расположено достаточно большое количество реле HONGFA HF3FA-012-ZTF, которые отвечают за включение ИБП, а также за систему AVR.

Переходим к нашим USB и RS232 разъемам. Для их работоспособности установлена небольшая платка, с микроконтроллером USB CY7C63723C-SXC от Cypress Semiconductor. Это ещё один микроконтроллер имеющийся на плате.

Ну и в общем из всего остался у нас трансформатор. Он «Ш-образный», тяжелый, намотан хорошим толстым проводом, и как я уже говорил нереально греется. Заодно греет все вокруг, в том числе и батарею (АКБ).

Разъемы питания на задней панели подключаются разъемной фишечкой. Все остальные соединения в разъемах сделаны пайкой.

У меня на этом все. Спасибо за внимание!

Комментариев: 15 на “ Источник бесперебойного питания Ippon Back Power Pro 500 ”

Здравствуйте.
У меня бесперебойник ИБП IPPON Back Power PRO 600.
Но по начинке и компонентам, микросхемам и компоновке платы он точь в точь, один в один как у Вас в обзоре.
Но, есть с ним проблемка:
Примерно год – полтора его работы и аккумуляторы в нём умирают.
Пришлось призадумался.
Померял напряжение и ток которые постоянно подаются на полностью заряженный (новый) аккумулятор.
Напряжение поддерживается бесперебойником на аккумуляторе 13,91 – 13,92 вольта. Ток заряда при этом 25 – 30 мА.
При этом приложив ухо к аккумулятору и прислушавшись слышно отчетливо, что внутри аккумулятора есть хоть и очень слабое “бульканье” кипение, но всё же оно есть. И постоянное оно.
Почитал многие форумы и выяснил, что у многих бесперебойников из-за перезаряда “кипят” аккумуляторы, поэтому долго и не выхаживают.
Скажите пожалуйста эти самые 13,92 вольта и ток 25 – 30 мА ведь многовато же? Правда? Как Вы считаете?
И если да, то как снизить напряжение подзаряда? Ну хотя бы вольт так скажем до 13-ти. Ну или до 12,8.
Дело в том, что снизить это напряжение на самом деле не так то и просто, потому что на электронной плате внутри бесперебойника нет подстроечных резисторов. Абсолютно нет ни одного, ни единого.
На плате напечатан номер модели: 098-17591-03(А)
Так как же тогда его правильно и грамотно то снизить? Что бы и снизить его и не навредить всей электронике в целом? Чем снизить, какими элементами схемы это грамотно сделать? Где и как в схеме внести для этого коррективы?
И если допустим корпус внутри вентилятором тем же дополнить каким нибудь миниатюрным (кулером), то где на плате можно было бы взять 12 вольт?
Вы не подскажите? Очень очень нужно. Если знаете, – помогите разобраться.
Заранее Вам спасибо.

и Вам здравствуйте.
1. Булькания вы в аккумуляторах услышать не можете. Там жидкого электролита нет.
2. После разряда аккумулятора, зарядка идет гораздо большим током. Измеренный вами ток 25 — 30 мА это ток поддержания заряда аккумулятора и предотвращения его разрядки. Он присутствует во всех ИБП.
3. По схемотехнике не подскажу. Часто аккумуляторы в этих ИБП умирают не от перезаряда, а от того, что сильно греются от трансформатора и высыхают.

А сколько у вас в этом ИБП работают аккумуляторы по времени и какие ставите?

Да, вы правы – “бульканье” – это просто я не совсем корректно выразился. Преувеличил как бы получается. Но, слышен внутри аккумулятора некий своеобразный шелест… Очень слабый, но отчётливо слышимый. Чем то намекает ползание муравьёв внутри спичечного коробочка. По любому это электролит “шуршит” которым пропитано стекловолокно или ещё что то там. В любом случае слышимые “шевеления” там какие то происходят однозначно, очень тихие, но есть и их слышно. (если прислушаться)
И это как бы один нюанс так сказать.
1) На счёт относительно быстрого выхода из строя аккумуляторов из за высокой температуры трансформатора который внутри как “кипятильник” – это точно Вы указали. Точнее не бывает. Согласен с Вами абсолютно. Он очень горячий и внутри корпуса он серьёзно собой поднимает температуру. Это не хорошо сказывается на здоровье аккумулятора.
Но. есть всё же кроме самой температуры ещё один НЕ МАЛОВАЖНЫЙ нюанс:
2) Это завышенное напряжение заряда. Потому что с повышением температуры самого аккумулятора напряжение его “буферного” так называемого подзаряда должно пропорционально снижаться. Есть коэффициенты снижения. Указаны в документациях к каждому практически аккумулятору. Одним словом – для длительного (положенного ему) срока службы аккумулятора должна быть в устройстве реализована, применена ТЕРМОКОМПЕНСАЦИЯ . И даже производители аккумуляторов это никак не скрывают и даже в документациях это чётко прописывают.
Да, и не поленитесь пожалуйста, посмотрите одно не очень длинное но очень полезное и познавательное на мой (и я думаю не только мой) взгляд видео в ютюбе конкретно по этой всей теме. Очень всё толково рассказано. Без излишеств. Как раз там и про температуру и напряжение. Одно другое в итоге дополняет. И в итоге аккумулятору быстро приходит мучительная и быстрая смерть.
Вот видео:

Сам посмотрел и всё сразу стало понятно.

День добрый. Прошу помочь советом, точно такой же ибп мне дали, только 600 ватт и сделано на тайвани. Сделал из него инвертор, подключил автомобильный акумулятор, все прекрасно работало, но вырубался через 10 минут, притащил домой, подключил к компу, скачал по, думал может через программу можно будет отключить таймер. В по нашел пункт, где можно было задать время работы от ибп. черт дернул и подключил в роли нагрузки фен 1400 ватт, от розетки было норм, но и по и бесперебойник сигнализировали о перегрузке, захотелось попробовать от аккумулятора, вытащил ибп из розетки, фен значительно потерял обороты и ибп вырубился. при повторном включении от аккумулятора, ибп постоянно пищит и не выдает не выходе напряжение, пошел запашок гари, осмотрев визуально плату, обратил внимание, что на двух мосфетах ножка что по середине или отпаялась или не была запаяна вообще, на фотке платы тут, эти ножки припаяны, я взял и запаял, при включении от аккумулятора так и остался писк, но стоило врубить вилку в сеть, как один мосфет вообще обгорел к чертовой бабушке. я его выпаял, теперь ибп работает как стабилизатор, но при отключении из сети, вырубается и просто пищит аккумулятор заряжен. в программе показывает входное и выходное напряжение, напряжение на аккумуляторе и при отключении из сети, входное напряжение показывает 5 вольт, при подключении к сети обратно, не запускается. кстати, мосфеты другие стоят, отличаются от ваших. как восстановить функциональность?

Только ремонтировать. Значит помимо транзисторов ещё что-то подгорело. Проверяйте силовую часть
