    Ремонт встроенного циркуляционного насоса Wilo двухконтурного автоматического котла Ariston

    Циркуляционный насос Wilo в двухконтурном котле Ariston обеспечивает подачу нагретой жидкости в радиаторы отопления, охлаждение первичного теплообменника, после разбора горячей воды для защиты теплообменника от образования на его внутренних стенках накипи.

    Котлы фирмы Ariston в моделях Genus Premium, Clas System, Genus, Clas, оборудованы циркуляционным насосом Wilo MTSL 15/5 HE — 2, его неисправность приводит к аварийной остановке отопительного прибора.

    Для ремонта циркуляционного насоса котла необходимо знать его составляющие части. В рабочее устройство входят компоненты:

    • корпус с входным и выходным патрубком;
    • резиновая прокладка;
    • электрический двигатель;
    • турбина;
    • подшипники скольжения;
    • крепеж;
    • воздухоотводчик;
    • пусковой конденсатор;
    • клемма управления.

    Принцип работы циркуляционного насоса Wilo MTSL 15/5 HE — 2

    Главной частью насоса является электрический двигатель, состоящий из статора с несколькими катушками индуктивности для регулировки скорости вращения, и ротора, который интегрирован на валу с подшипниками.

    Когда на одну из обмоток статора подается питание, создается электрическое поле, приводящее в движение ротор с турбиной. Лопасти турбины захватывают жидкость из всасывающего патрубка, и перемещают ее по выходной трубе. Таким способом осуществляется циркуляция теплоносителя по всему контуру отопления.

    Рассмотрим основные причины приводящие к поломке насоса Wilo MTSL 15/5 HE — 2.

    Нестабильное напряжение в сети

    При пониженном питании мотор насоса замедляет свою работу вплоть до полной остановки. При повышенном напряжении происходит нагрев катушек индуктивности, из-за чего может возникнуть межвитковое замыкание или прогар провода обмотки.

    Загрязнение механизмов насоса

    При температуре жидкости более 60 ᵒС на турбине и валу может образовываться накипь, которая будет тормозить вращение якоря мотора. Причинами заклинивания насоса могут послужить и повышенное окисление движущих механизмов или попадание инородных предметов.

    Некачественный материал комплектующих

    Если в насосе используются детали, изготовленные из некачественных материалов — его ресурс резко снижается. Например, вал начинает заклинивать из-за образования на поверхности подшипников слоя ржавчины, потому что они изготовлены из бронзы, в состав которой входит железо. Такие симптомы свойственны для неоригинальной модели.

    Неправильная эксплуатация прибора

    Вода через работающий насос должна постоянно циркулировать с определенной скоростью. При нарушении движения теплоносителя (перекрыт кран обратной или подающей линии, забит фильтр системы и т. д.), в устройстве будут перегреваться подшипники и катушки индуктивности — это приведет к заклиниванию ротора, обрыву или замыканию обмотки статора.

    Циркуляционный насос Wilo MTSL 15/5 HE — 2 нельзя использовать, когда в трубопроводе отсутствует вода. Но так как двухконтурные автоматические агрегат фирмы Ariston оборудованы датчиками давления жидкости, котел не включится при отсутствии воды в системе или низком ее давлении.

    Ремонт электрической части

    К электрической части насоса относятся следующие узлы:

    • катушка индуктивности;
    • пусковой конденсатор;
    • соединительные провода;
    • клемма управления.

    При поломке обмотки статора, насос становится неремонтопригодным, все остальные компоненты можно починить или заменить. Для анализа состояния электрических деталей понадобится омметр.

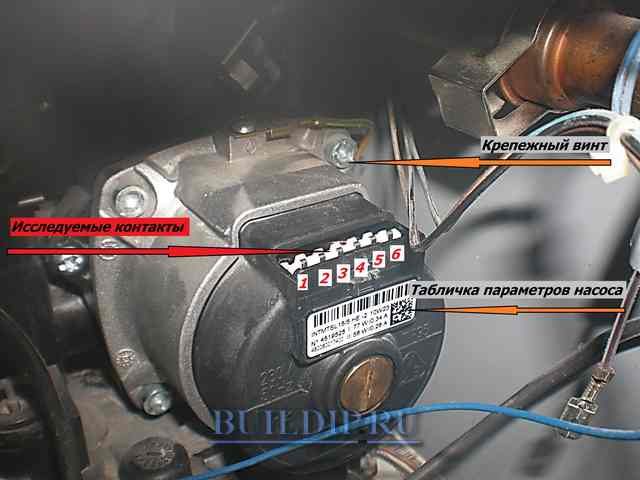

    Фото циркуляционного насоса Wilo MTSL 15/5 HE – 2.

    Основные симптомы неисправности

    Если на дисплеи котла высветился код ошибки соответствующий нарушению циркуляции воды, и она не сбрасывается, возможно, неполадка скрыта в электронной части устройства.

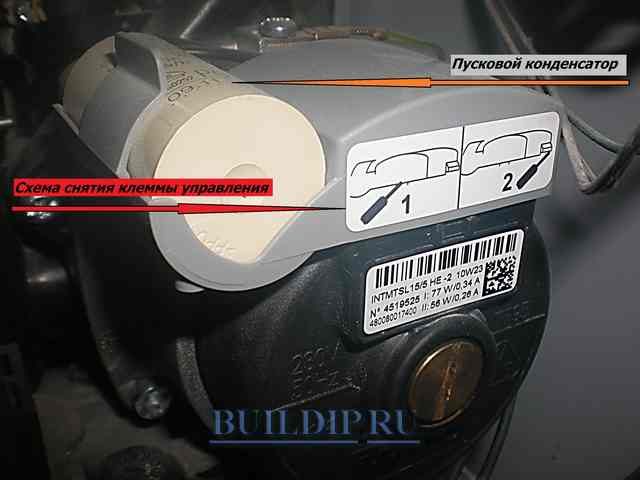

    Циркуляционный насос со снятой крышкой.

    Для выявления неполадки необходимо:

    1. Отключить в котле режим отопления, а после остановки всех узлов, обесточить его (плавная остановка).
    2. Вскрыть лицевую панель корпуса.
    3. Если насос покрыт большим слоем пыли, очистите его поверхность.
    4. Используя информацию на схеме снять клеммы управления, демонтировать клемму с конденсатором.
    5. Визуально исследовать состояние контактов насоса и клеммы, они должны быть без окислов, прогаров и механических повреждений.
    6. Тестером в режиме проверки диодов определить целостность соединительных проводов, которые идут от платы управления к насосу.
    7. Омметром определить сопротивление катушек индуктивности. На исправном устройстве показания прибора на контактах, будут соответствовать следующим значениям:
      • № 1, 4 – 150 — 160 Ом;
      • № 1, 6 – 290 – 300 Ом;
      • № 2, 3 — 0 (контакты соединены вместе);
      • № 3, 5 – 220 -230 Ом;
      • № 4, 6 – 150 — 160 Ом.
    8. Устройство будет считаться не исправным, если показания омметра на любой из выше перечисленной пары клейм составит 1 (обрыв проволоки обмотки) или 0 (короткое замыкание, кроме контактов 2,3).
    9. Проверить состояние пускового конденсатора. Для этого переведите регулятор тестера в режим проверки емкости 20 микрофарад. Соедините щупы прибора с выводами конденсатора и определите его емкость. Она должна совпадать с номинальной ± 10 %. Потеря емкости ведет к уменьшении производительности насоса, он будет издавать нехарактерное для него гудения.

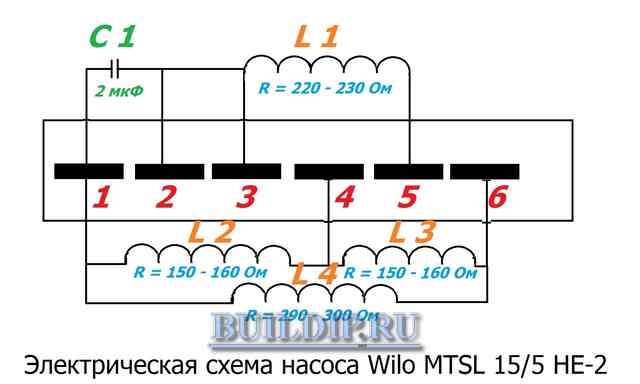

    Электрическая схема насоса Wilo MTSL 15/5 HE – 2.

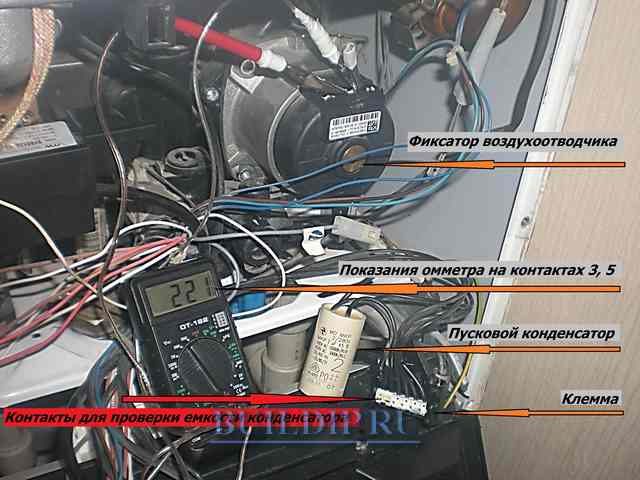

    Измерение сопротивления обмоток циркуляционного насоса.

    Ремонт механической части

    Все остальные детали, которые не перечислены в разделе: «Ремонт электрической части», относятся к механическим узлам. При возникновении в работающем насосе вибрации, шума, для определения источника их появления необходимо:

    1. Плавно остановить котел.
    2. Демонтировать лицевую панель корпуса и опустить блок управления.
    3. Закрыть краны холодной воды, подающей и обратной линии.
    4. Через сливной кран спустить воду из системы котла.
    5. Открутить фиксатор воздухоотводчика насоса для полного слива воды из системы. После сброса всей жидкости, закрутить фиксатор до упора.
    6. Снять клемму с пусковым конденсатором.
    7. Открутить крепежные винты и демонтировать блок: мотор-турбина.
    8. Осмотреть подшипники, крыльчатку, полость насоса на наличие окисления, загрязнения, инородных предметов, повреждения. Если наблюдается износ подшипников или вал мотора прокручивается с усилием, тогда их нужно заменить на другие, например, на фторопластовые. Всю грязь с турбины, внутренних отсеков корпуса, уплотнительной резины следует удалить.
    9. Отремонтированный механизм установить на место и зафиксировать.
    10. Вставить клемму с конденсатором.
    11. Открыть краны обратной, подающей линии и холодной воды.
    12. При помощи крана подпитки проверить герметичность насоса, если он не протекает, тогда следует добавить теплоноситель в систему до 1,2 бара.
    13. Запустить насос в режиме циркуляции и проверить его состояние.
    14. В положительных результатах следует установить ручку регулятора температуры контура отопления в необходимое положение.

    Ресурс циркуляционного насоса Wilo и других комплектующих котла можно продлить, если перед каждым отопительным сезоном проводить полное техническое обслуживание.
