Предохранители Вольво ФШ 12, старая версия электрической системы.

F5 Задний ход, свет загрузки

F6 Внутреннее освещение, радио, двери заблокировать

F8 Указатель поворота, клемма «15»

F9 Тахограф, часы, опасность сигнальные лампы

F10 Кондиционер, двигатель вентилятора

F11 Автоматическая коробка передач

F12 Стеклоочиститель, шайба

F13 Фар стеклоочиститель, лампы шайба

F17 Противотуманные фары, передние и задние

F21 Верхний свет, розетка 24В

F23 Пневматическая подвеска, тележка подъемник

F26 Габаритные огни прицеп

F28 Габаритный свет правый, инструментальная панель

F30 Габаритный свет прицеп правый

F31 Замок, коробка отбора мощности, воздух кондиционирование

F32 Дополнительное оборудование

F33 Стеклоподъемник со стороны водителя

F34 Управляемые зеркала, эл. окно, пассажирский, центральный замок

F36 Электрический подогрев сидений

Предохранители Вольво ВШ12, электрическая версия после 1998 года.

F1 Пневматическая подвеска, гидравлические тележки лифт

F2 Площадь ингибиторы, компрессор контроль

F3 Подушка безопасности, иммобилайзер

F5 Внутреннее освещение, таймер

F8 Делитель напряжения для радио

F11 Дальний свет моргнуть

F12 Пневматическая подвеска

F13 Эл. подогрев зеркал заднего вида

F14 Подогрев реле «radiopos»

F18 Управление вентилятором охлаждения, подогрева реле

F20 Электромагнитные клапаны двигатель

F21 Приборы, эл. с подогревом зеркало реле

F24 Дополнительное оборудование

F25 Эл. зеркала заднего вида

F26 Блокировка дифференциала, отбора мощности

F27 Электронный климат-контроль

F28 Указатель поворота, приборы

F31 Делитель напряжения 12В

F32 Задние противотуманные фары

F33 Габаритный свет левый

F44 Габаритный свет прицеп левый

F55 Подсветка багажных отделений

F56 Габаритный свет правый прицеп

F57 Габаритный свет правый

F58 Указатель поворота, предупреждение об опасности

F31 Эл. стеклоподъемник, пассажирская сторона

F32 Эл. стеклоподъемник, со стороны водителя

F34 Реверс свет, реверс предупреждениесигнализация

F35 Вентилятор, климат блок

F36 Эль сиденье с подогревом, парк. нагреватель

F38 Фара стеклоочистителя ветрового стекла иомыватель фар

Предохранители Вольво ФШ 12, электрическая система версия 2.

F1 TPM (Контроль давления вшинах)

F2 Фонарь багажного отделения

F3 Освещение груза, фонарь освещения тягово-сцепного устройства

F4 Выключатель зажигания, положение включения радиоприемника

F7 ECU автомобиля, иммобилайзер

F8 Приборы, TPM (Контрольдавления в шинах), тахограф

F9 Блокираторы диапазона, зоны

F10 Датчик оксидов азота NOx, система оплаты дорожных сборов

F11 ECU селектора передач

F12 ECU коробки передач/замедлитель

F13 Очиститель ветрового стекла

F14 Прикуриватель, фонарь центрального вещевого отделения

F15 Подогреватель водоотделителя и слив воды из топлива

F16 Механизм блокировки дифференциала, коробка отбора мощности

F18 Звуковой сигнал, электромагнитный клапан пневматического звукового сигнала

F19 Система климат-контроля, шлюз FMS

F20 Управление стояночным отопителем

F21 Вентилятор системы климат-контроля

F23 Пневматическая подвеска

F24 Влагоотделитель, стояночный отопитель ADR, электроподогрев зеркал

F25 Электропитание ABS/EBS прицепа

F26 Блок предохранителей оборудования кузова

F27 Левый электроуправляемый стеклоподъемник, зеркала с электроподогревом

F28 Электропитание ABS/EBS автомобиля

F30 Правый электроуправляемыйстеклоподъемник

F31 Главный предохранитель для предохранителей 95–97

F32 Система климат-контроля ECC

F33 Электроуправляемый механизм опрокидывания кабины

F35 Электропривод сиденья

F36 Цепь фонарей заднего хода прицепа

F39 Электропривод зеркал заднего вида

F40 ECU двигателя, реле пускового подогрева двигателя

F41 Электромагнитные клапаны двигателя, электрический топливоподкачивающий насос

F42 Муфта вентилятора охлаждения

F43 BBM (блок оборудования кузова), главный включатель с ручным управлением BBOX-EF

F44 Преобразователь напряжения для радиоприемника, розетка 12 В

F45 Делитель напряжения для розетки 12 В

F48 Системы ABS/EBS, выключатели EBS

F49 Пневматическая подвеска/Aride

F51 Гидроуправляемый мост

F52 Управляющая цепь пускового подогрева двигателя, реле положения включения радиоприемника

F55 Надувная подушка безопасности SRS, натяжитель ремня безопасности

F57 ECU селектора передач/замедлитель

F58 ADR, реле короткого замыкания D+

F59 Видеокамера заднего вида

F60 Гидроуправляемый мост

F61 Кронштейн складного зеркала заднего вида, Япония, охранная сигнализация, Volvo Link

F64 Система оплаты дорожных сборов

F65 Система централизованной смазки

F67 Лампы для чтения, плафоны спальной полки

F70 Электропитание ABS/EBS прицепа (цепь 15)

F71 Дополнительное оборудование

F72Система регулировки уровня света фар

F73 Индикация подъема задка

F74 Омыватель фар высокого давления

F75 Сиденье с электроподогревом и электрической вентиляцией

F76 ADR, реле короткого замыкания D+

F90 Преобразователь 12 В, ABS прицепа/информационный блок

F93 Главный предохранитель для предохранителей 95–97

F95 Система централизованного запирания дверей

F96 Охранная сигнализация

Информация о компьютерной диагностике грузовиков здесь. Отчет о ремонте АБС Вольво по этой ссылке.

Источник

Volvo fh12 2008 года схема предохранителей

Предохранители VOLVO FH12.FH16, электрическая система версия 2.
Содержание
Местоположение.Общая информация.
Электрораспределительный блок, автомобили с левосторонним управлением.
Электрораспределительный блок, автомобили с правосторонним управлением
Предохранители.Главные предохранители
В коробке реле и предохранителей
В дополнительном блоке предохранителей сбоку от коробки реле и предохранителей
Реле
В коробке реле и предохранителей
Сбоку от коробки реле и предохранителей
Под держателем чашки
Под коробкой реле и предохранителей
Для надстройки, перед пассажирским местом

Местоположение 1
Общая информация
Предохранители и реле грузового автомобиля расположены под крышкой в середине приборного щитка. Несколько реле расположено под держателем
чашки. Предохранители и реле для надстройки расположены под щитком, перед пассажирским местом.
Чтобы получить доступ к предохранителям и реле, следует:
Затянуть держатель чашки, ослабить два болта и снять крышку.
Под крышкой расположены метки, которые показывают расположение предохранителей и реле и указывают на компоненты, к которым они относятся.
Обычное внешнее освещение автомобиля контролируется блоком управления освещением. Он содержит функции управления для каждой цепи освещения.
Для данных функций больше не используются предохранители. Если цепь вышла из строя, например, из-за перегрузки или короткого замыкания, на приборной панели появится сообщение об этом. Работа возобновляется при устранении неисправности.
2 Местоположение

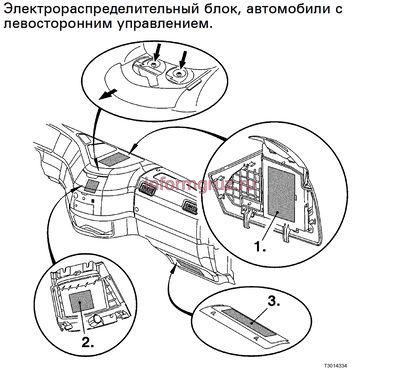

Электрораспределительный блок, автомобили с левосторонним управлением.

T3014334
Под крышкой каждого электрораспределительного блока находится бирка с информацией о расположении предохранителей и реле, а также об узлах, к которым они относятся.
1 Реле и коробки с предохранителями с окружающими их реле
2 Реле, расположенные под держателем чашки.
3 Предохранители и реле для надстройки, перед пассажирским местом
Местоположение 3

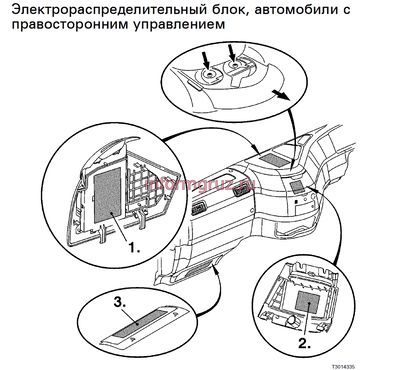

Электрораспределительный блок, автомобили с правосторонним управлением

T3014335
Под крышкой каждого электрораспределительного блока находится бирка с информацией о расположении предохранителей и реле, а также об
узлах, к которым они относятся.
1 Реле и коробки с предохранителями с окружающими их реле
2 Реле, расположенные под держателем чашки.
3 Предохранители и реле для надстройки, перед пассажирским местом
4 Предохранители
Главные предохранители
расположены в главной коробке предохранителей внутр аккумуляторного отсека на раме.
Четыре предохранителя закреплены в коробке предохранителей при помощи пружинных шайб и гаек.
Важно, чтобы гайки были затянуты в соответствии с рекомендуемым моментом затяжки. См. таблицу.
Если они не дозатянуты, возможен перегрев. Слишком сильная затяжка может вызвать деформацию и растрескивание.
ПРЕДОСТЕРЕЖЕНИЕ
Затягивайте гайки с правильным моментом. Не забудьте использовать пружинные гайки.

T3014566
Размер Момент затяжки
M5 4,0 Нм +/- 5%
M8 20,0 Нм +/- 5%
M10 33,0 Нм +/- 5%
Обычно срок службы предохранителей равен сроку эксплуатации автомобиля.
Если предохранитель все же перегорит, автомобиль необходимо доставить на СТО для проверки электрооборудования.
Размер Назначение
1 125 A Предпусковой прогрев
2 200 A Гидравлический механизм подъема тележки /Изготовитель кузова
3 125 A Кабина
4 40 A Вторичный источник питания для фонарей

В коробке реле и предохранителей
В центральном электрическом блоке используются ножевые предохранители двух типов. Если предохранитель в некотором держателе часто приходится
менять, автомобиль следует доставить на СТО для проверки электрооборудования.
Внимание: Отключите питание перед заменой предохранителя.
При включенном питании держатель предохранителя может сгореть.
ПРЕДОСТЕРЕЖЕНИЕ
Всегда используйте предохранители на указанный ток.
Ни в коем случае не используйте предохранители на больший ток.

№: Назначение: Предохранитель-допустимый ток:
F 1 TPM . 10A
F 2 Освещение, грузовое пространство 10A
F 3 Погрузочный фонарь, освещение седельно-сцепного устройства . 10A
F 4 Сидение с электрорегулировкой, насос откидывания кабины, освещение погрузки и седельно-сцепного устройства 5A
F 5 Контрольно-измерительные приборы, (кл.30) .. 5A
F 6 Воздухоосушитель 5A
F 7 Блок управления автомобилем, электронная блокировка запуска . 5A
F 8 Контрольно-измерительные приборы, мониторинг давления в шинах . 5A
F 9 Блокировка диапазона, блокировка зоны (в коробке передач) .. 5A
F10 Датчик окислов азота, платная автомагистраль .. 5A
F11 Блок управления, селектор передач 5A
F12 Блок управления трансмиссией/замедлителем .. 10A
F13 Очистители лобового стекла . 15A
F14 Прикуриватель, отделение для хранения лампы, центральная секция . 10A
F15 Водный сепаратор, нагреватель топливного фильтра, клапан слива воды 10A
F16 Блокировка дифференциала, отбор мощности .. 5A
F17 Блок управления, внешнее освещение. . 5A
F18 Звуковой сигнал, электромагнитный клапан для пневматического звукового сигнала .. 10A
F19 Климат-контроль, шлюз FMS 5A
F20 Центральный замок, стояночный отопитель .. 10A
F21 Вентилятор, устройство климат-контроля .. 15A
F22 Освещение салона 10A
F23 Пневматическая подвеска .. 5A
F24 Осушитель, парковочный отопитель ADR, подогрев зеркал на дверях 10A
F25 Система обеспечения ABS/EBS прицепа .. 20A
F26 Блок плавких предохранителей надстройки . 30A
F27 Левый электроподъемник окна, зеркала заднего вида с электроподогревом. 20A
F28 ABS/EBS .. 20A
F29 Кофеварка . 30A
F30 Правый электроподъемник окна 20A
F31 Главный предохранитель для предохранителей 95-97 .. 20A
F32 Устройство климат-контроля 20A
F33 Механизм опрокидывания кабины с электрически приводом 30A
F34 Усилитель 30A
F35 Сиденье с электрорегулировкой 20A
F36 Автоматический выключатель для фонарей заднего хода, прицеп . 15A
F37 Dynafleet .. 5A
F38 Лампы подножки 5A
F39 Зеркала заднего вида с электрорегулировкой . 5A
F40 Блок управления двигателем 15A
F41 Электромагнитные клапаны на двигателе,электрический топливный насос 10A
F42 Реле подогрева двигателя, электрически регулируемый охлаждающий вентилятор 5A
F43 Блок BBM надстройки 5A
F44 Преобразователь напряжения для радио / розетка 12В 15A
F45 Преобразователь напряжения для розетки 12 В . 15A
F46 Вращающийся предупредительный световой сигнал 15A
F47 ACC . 5A
F48 ABS/EBS, переключатель EBS .. 5A
F49 Пневматическая подвеска/устройство подъема прицепа 3A
F50 Телефон .. 5A
F51 Мост с гидравлическим управлением 5A
F52 Предпусковой прогрев, реле перегрузки, положение радио . 10A
F53 Знак с подсветкой на крыше . 10A
F54 Dynafleet, шлюз FMS 10A
F55 Подушка безопасности, натяжители ремней безопасности 5A
F56 Свободный . 5A
F57 Блок управления, переключатель передач замедлитель .. 3A
F58 D+ Реле короткого замыкания, только ADR .. 5A
F59 Реверсивная камера, Dynafleet 5A
F60 Мост с гидравлическим управлением 5A
F61 Противоугонная сигнализация, Volvo link (SAM),Рычаг складного зеркала заднего вида, Япония .. 5A
F62 Свободный . 15A
F63 Свободный . 10A
F64 Свободный . 10A
F65 Центральная смазочная система 10A
F66 Верхний люк . 10A
F67 Лампы койки, лампы для чтения . 10A
F68 Холодильник 10A
F69 Розетка 12 В .. 10A
F70 Системы ABS/EBS, прицеп (кл.15) . 5A
F71 Дополнительное оборудование . 10A
F72 Система регулировки по высоте, передние фары . 5A
F73 Мост с гидравлическим управлением 5A
F74 Омыватель фар (высокое давление) 15A
F75 Сиденья с электроподогревом . 15A
F76 D+ Реле короткого замыкания, только ADR .. 15A

В дополнительном блоке предохранителей сбоку от коробки реле и предохранителей

F77 Газоразрядная лампа, ближний свет, левая сторона .. 15A
F77 Газоразрядная лампа, ближний свет, правая сторона .. 15A

Предохранители
В дополнительном блоке предохранителей сбоку о коробки реле и предохранителей
F95 Центральный замок 10A
F96 Охранная сигнализация .. 5A
F97 Стояночный отопитель . 15A

Для надстройки
56 X. Предохранители для надстройки

1 Клемма 30, «+» аккумулятора .. 15A
2 Клемма 30, «+» аккумулятора .. 15A
3 Клемма 15, положение для движения .. 15A
4 Клемма 15, положение для движения .. 15A
5 Клемма 61, генератор . 10A
6 Свободный .. 10A
56 P. Предохранители для надстройки (дополнительно)

1 Клемма 30, «+» аккумулятора .. 15A
2 Клемма 30, «+» аккумулятора .. 15A
3 Клемма 30, «+» аккумулятора .. 15A
4 Клемма 30, «+» аккумулятора .. 15A
5 Свободный .. 10A
6 Свободный .. 10A
Внимание: Постоянная нагрузка предохранителей не должна превышать 80% их допустимого тока. Для замены следует использовать только оригинальные
предохранители.

Реле
В коробке реле и предохранителей

1 Реле перегрузки, положение радио
2 Впрыск топлива
3 Двигатель стартера
4 Реле перегрузки, коробка предохранителей надстройки
5 Автоматическая трансмиссия
6 Вентилятор, устройство климат-контроля (отдельные автомобили)
7 Прерывистый режим работы стеклоочистителей
8 Зона и диапазон коробки передач
9 Освещение салона
10 Рабочее освещение, освещение опорной площадки сцепки
11 Пневматическая подвеска, ECS
12 Фары заднего хода, прицеп
13 Управление от генератора

Реле
Сбоку от коробки реле и предохранителей
14 Реле задержки, подъемник тележки, устройство подъема прицепа
15 Реле задержки, подъемник тележки, устройство подъема прицепа с ограничителем осевой нагрузки
16 Свободный
17 Диодный модуль, только автомобили ADR
18 Мост с гидравлическим управлением, блокировка третьего моста,устройство подъема прицепа с ограничителем осевой нагрузки
19 Держатель плавких предохранителей, F95–97
20 D+ реле короткого замыкания (только ADR)/ручной главный выключатель
21 Сиденье с электрорегулировкой
22 Вентилятор климат-контроля, 1-я скорость при работе стояночного отопителя (отдельные автомобили)

23 Механизм опрокидывания кабины
24 Центральная смазочная система
25 Светящийся знак
26 Выдвижные зеркала заднего вида, Япония
27 Свободный
28 Свободный
29 Выдвижные зеркала заднего вида, Япония
30 Вращающийся предупредительный световой сигнал
31 Противоснежная лампа, ближний свет, левая сторона
32 Противоснежная лампа, ближний свет, правая сторона
33 Противоснежная лампа, дальний свет, левая сторона
34 Противоснежная лампа, дальний свет, правая сторона

Под коробкой реле и предохранителей

35 Передние фары, омыватель высокого давления
36 ACC
Для надстройки, перед пассажирским местом

37 Стояночные огни
38 Кнопки управления, прицеп-самосвал
39 Свободно, для надстройки
40 Свободно, для надстройки
41 Свободно, для надстройки
42 Прожектор
43 Внешний запуск двигателя
44 Фары заднего хода
45 Торможение (блокировка включения заднего хода)
46 Свободно, для надстройки
47 Свободно, для надстройки

Источник

Оцените статью
REMNABOR
Adblock
detector
